这是我参与「第四届青训营 」笔记创作活动的第2天

1 Hadoop应用体系

image.png 像flink、spark都是一些大数据常用的框架，调度层大多采用yarn调度系统，而底层存储则由hdfs知名。

2 HDFS介绍

  • Hadoop Distributed File System：分步式文件系统
  • 源自于Google的GFS论文，发表于2003年10月，HDFS是GFS克隆版
  • HDFS是Hadoop体系中数据存储管理的基础
  • 通过流式数据访问，提供高吞吐量应用程序数据访问功能，适合带有大型数据集的应用程序
  • 提供一次写入多次读取的机制，数据以块的形式，同时分布在集群不同物理机器上
  • 高度容错性的系统，能检测和应对硬件故障，用于在低成本的通用硬件上运行

3 分布式存储系统优势

  • 大容量：更多的机器，更多的存储介质
  • 高可靠：多个副本提高容错能力
  • 低成本：不需要高端硬件来支撑

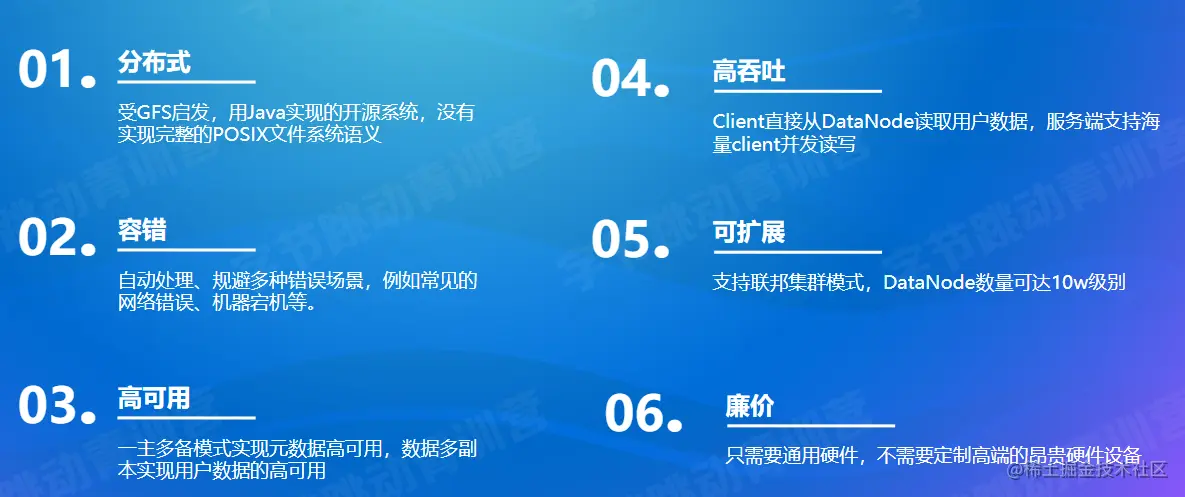

4 HDFS功能特性


5 HDFS组件

5、1 NameNode


  • 作用是接收客户端读写，存元数据信息
  • 元数据信息包括文件谁所有，权限，用户对文件的操作信息(edit logs)，文件被分成几块(Block ID)，块存在哪些DataNode
  • NameNode如何将数据保存到磁盘？元数据主要保存在fsimage和edit logs
  • NameNode启动后将元数据加载到内存，磁盘文件名为fsimage，块的位置信息不会保存到fsimage，而由DataNode启动时主动上报给NameNode，edit记录操作日志
  • 一个集群中有且只有一台NameNode处于active状态

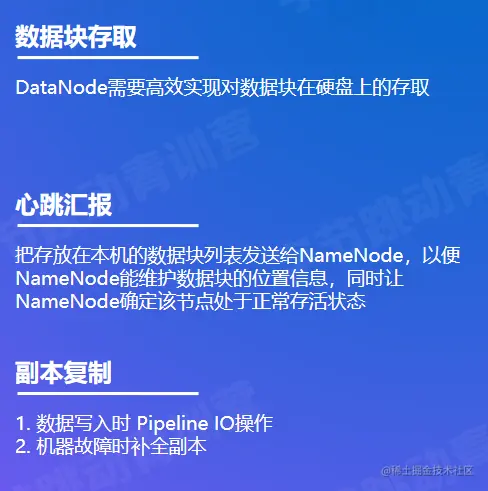

5、2 DataNode


  • DataNode用来真正存数据，数据按块存，当DN启动会向NN汇报块信息
  • DataNode之间还保存数据的副本，实现数据节点的互相拷贝
  • DN与NN间需要维护心跳，3s一次，当10min没收到心跳，则NN认为DN掉线，会复制该DN上的块到其他DN上
  • NN对DN还有重平衡机制，因为随着时间推移，DN上存储的数据总数不同，磁盘空间大小不同，可以调用命令整理磁盘，若不重平衡会导致系统由响应最慢的节点决定

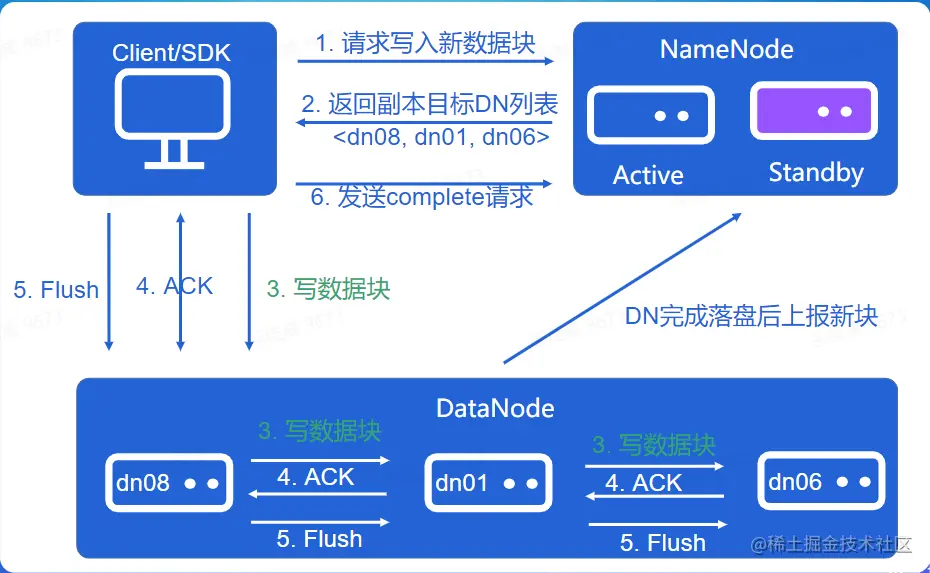

5、3 Client写流程


5、4 Client读流程

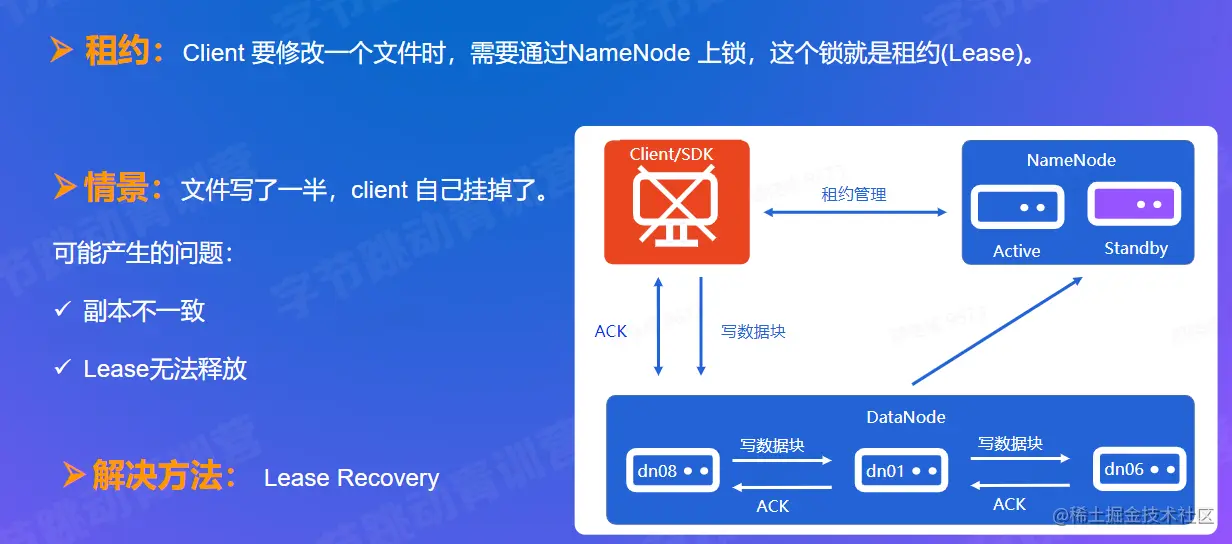

5、5 HDFS写异常：Lease Recovery


5、6 块（Block）数据存储单元

  • 文件被切分成固定大小的数据块
  • 查找数据块比较方便，因为在磁盘上找文件时由指针移动来寻找，所以移动块比字节要快
  • 数据块大小默认为128MB(可配置)
  • 若文件大小不到128MB可以单独存一个块，但过多小文件每次都单独存一个块，而块存于NN，NN存于内存，内存有限，从而集群中的存储量有限，所以存数据是需要将小文件合并成大文件，尽量填满一个数据快再存；文件大小大于128MB，则会切分
  • 将切分后的数据块存储到不同节点上，默认情况每个Block都有三个备份，副本采用负载均衡，随机存放策略，防止数据倾斜，即数据都存放在一个节点上，发生数据倾斜，可以使用重平衡策略
  • 当DN挂掉后自动生成该节点的副本，以保证备份数为3，当该节点恢复后不会删除多余副本，多余副本就会导致节点数据量不同，所以需要上面提到的重平衡
  • 块大小和副本数通过客户端上传文件时设定，文件上传成功后副本数可以变更，但块大小不行

5、7 块副本存放策略

  • 先将block发送给第一个datanode，根据指定副本数量，copy一份发送给下一个
