系统安装介绍

系统装机的三种引导方式

硬盘
光驱
```
网络
```

系统安装过程

加载 boot loader
加载启动安装菜单
加载内核和initrd系统
加载根系统
运行anaconda的安装向导

PXE

概念

PXE（ Preboot eXecution Environment，预启动执行环境）是由Inter公司开发的网络引导技术，工作在Client/Server模式，允许客户机通过网络从远程服务器下载引导镜像，并加载安装文件或整个操作系统。

PXE是通过网卡引导启动。

优点

规模化：同时装配多台服务器，无需每一台单独安装操作系统；
自动化：实现服务器的自动安装及自动配置各种服务；
远程实现：不需要光盘、U盘等安装介质，方便快捷的同时又可以保障服务器安全。

PXE网络装机操作过程

实验环境：

服务器内网IP地址：172.16.100.100。

DHCP、TFTP、FTP服务全都搭建在这一台服务器上。

实验步骤

服务器配置

步骤一：安装四个软件包：dhcp、tftp-server、vsftpd、syslinux。

 [root@localhost ~]# yum install dhcp tftp-server.x86_64 vsftpd syslinux -y

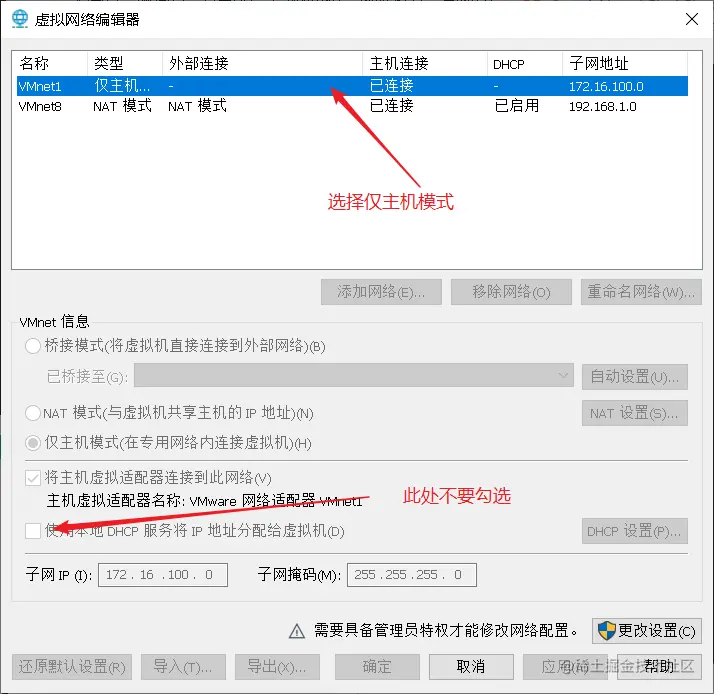

步骤二：将虚拟机的网卡设置为仅主机模式，修改网卡配置文件，重启网络服务。模拟内网环境。

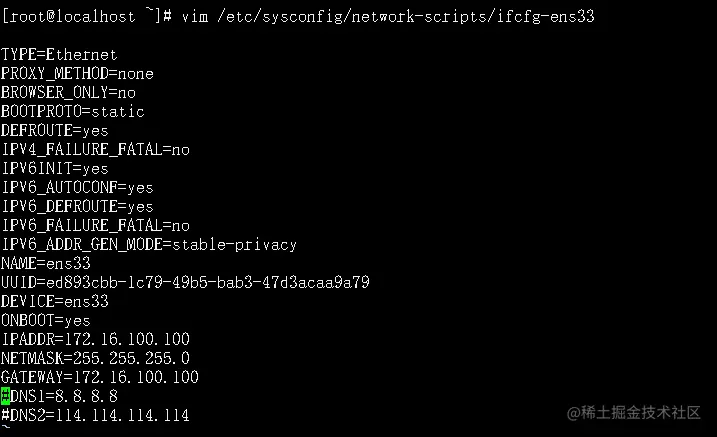

[root@localhost ~]# vim /etc/sysconfig/network-scripts/ifcfg-ens33

TYPE=Ethernet
PROXY_METHOD=none
BROWSER_ONLY=no
BOOTPROTO=static
DEFROUTE=yes
IPV4_FAILURE_FATAL=no
IPV6INIT=yes
IPV6_AUTOCONF=yes
IPV6_DEFROUTE=yes
IPV6_FAILURE_FATAL=no
IPV6_ADDR_GEN_MODE=stable-privacy
NAME=ens33
UUID=ed893cbb-1c79-49b5-bab3-47d3acaa9a79
DEVICE=ens33
ONBOOT=yes
IPADDR=172.16.100.100              //设置地址为172.16.100.100
NETMASK=255.255.255.0
GATEWAY=172.16.100.100             //设置网关为172.16.100.100
#DNS1=8.8.8.8                      //注释掉DNS服务器
#DNS2=114.114.114.114

[root@localhost ~]# systemctl restart network

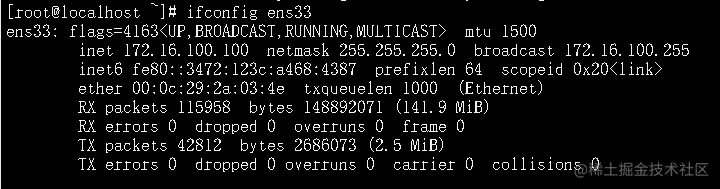

root@localhost ~]# ifconfig ens33
ens33: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 172.16.100.100  netmask 255.255.255.0  broadcast 172.16.100.255
        inet6 fe80::3472:123c:a468:4387  prefixlen 64  scopeid 0x20<link>
        ether 00:0c:29:2a:03:4e  txqueuelen 1000  (Ethernet)
        RX packets 115958  bytes 148892071 (141.9 MiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 42812  bytes 2686073 (2.5 MiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

步骤三：修改TFTP服务配置文件/etc/xinetd.d/tftp，将服务开启（默认是关闭状态）

[root@localhost ~]# rpm -qc tftp-server   //查看tftp-server的配置文件位置
/etc/xinetd.d/tftp

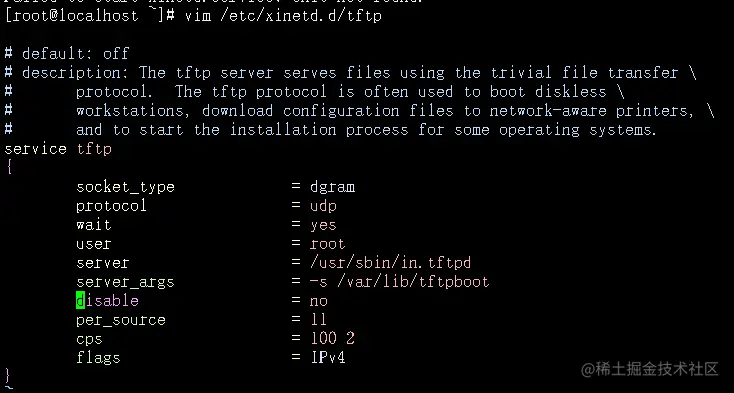

[root@localhost ~]# vim /etc/xinetd.d/tftp   //编辑配置文件

service tftp
{
        socket_type             = dgram
        protocol                = udp      //使用UDP协议
        wait                    = yes      //no表示客户机可以多台一起连接，yes表示客户机只能一台一台连接
        user                    = root
        server                  = /usr/sbin/in.tftpd
        server_args             = -s /var/lib/tftpboot   //指定TFTP根目录（文件存储路径）
        disable                 = no    //no表示开启TFTP服务
        per_source              = 11
        cps                     = 100 2
        flags                   = IPv4
}

[root@localhost ~]# systemctl start tftp    //开启tftp服务
[root@localhost ~]# systemctl enable tftp    //设置开机自启
Created symlink from /etc/systemd/system/sockets.target.wants/tftp.socket to /usr/lib/systemd/system/tftp.socket.

步骤四：配置DHCP服务器，分配IP地址，指明tftp服务器的地址，开启服务

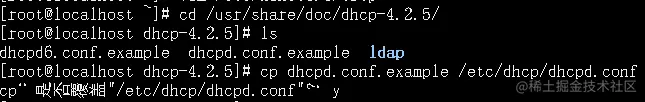

[root@localhost ~]# cd /usr/share/doc/dhcp-4.2.5/
[root@localhost dhcp-4.2.5]# ls
dhcpd6.conf.example  dhcpd.conf.example  ldap
[root@localhost dhcp-4.2.5]# cp dhcpd.conf.example /etc/dhcp/dhcpd.conf
cp：是否覆盖"/etc/dhcp/dhcpd.conf"？ y

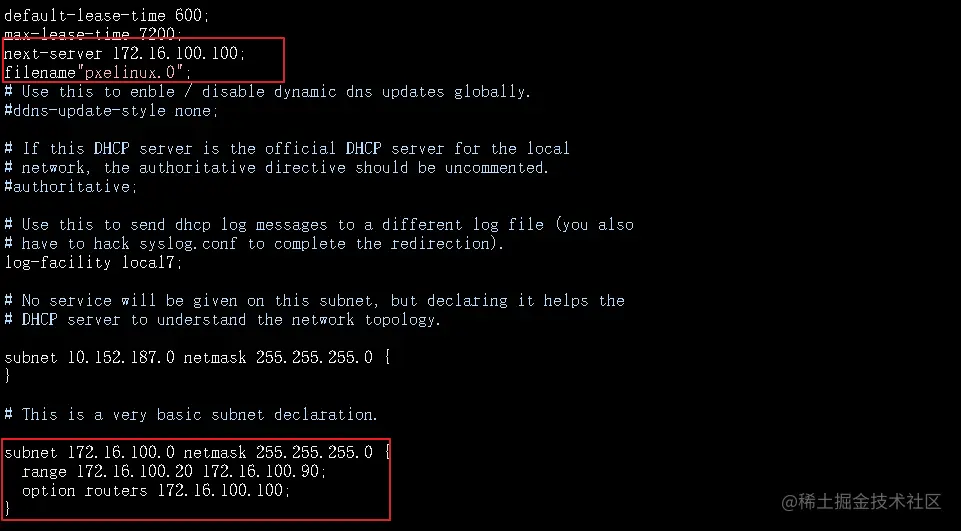

[root@localhost ~]# vim /etc/dhcp/dhcpd.conf

next-server 172.16.100.100;              //指定 TFTP 服务器的地址
filename"pxelinux.0";                //指定 PXE 引导程序的文件名

subnet 172.16.100.0 netmask 255.255.255.0 {   //声明要分配的网段地址
  range 172.16.100.20 172.16.100.90;       //设置地址池
  option routers 172.16.100.100;           //默认网关地址指向TFTP服务器的IP地址

}

[root@localhost ~]# systemctl start dhcpd         //开启dhcpd服务
[root@localhost ~]# systemctl enable dhcpd        //设置开机自启
Created symlink from /etc/systemd/system/multi-user.target.wants/dhcpd.service to /usr/lib/systemd/system/dhcpd.service.

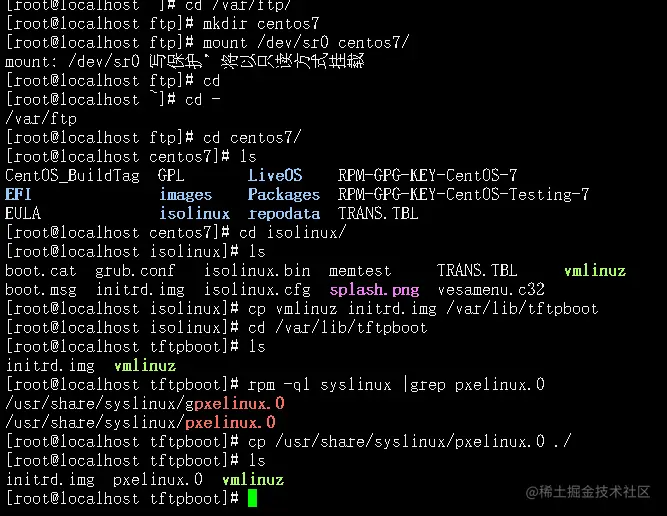

步骤五：将光盘挂载到/var/ftp的子目录centos7下，并将三大文件先拷入/var/lib/tftpboot/ 目录中：vmlinuz，initrd.img。pxelinux.0。

 # 挂载光盘，先将光盘内的两个文件vmlinuz、initrd.img拷入/var/lib/tftpboot目录。
 [root@localhost ~]# cd /var/ftp
 [root@localhost ftp]# mkdir centos7
 [root@localhost ftp]# mount /dev/sr0 centos7    //将光盘挂载到/var/ftp/centos7/目录下
 mount: /dev/sr0 写保护，将以只读方式挂载
 [root@localhost ftp]# cd centos7
 [root@localhost centos7]# ls
 CentOS_BuildTag  GPL       LiveOS    RPM-GPG-KEY-CentOS-7
 EFI              images    Packages  RPM-GPG-KEY-CentOS-Testing-7
 EULA             isolinux  repodata  TRANS.TBL
 [root@localhost centos7]# cd isolinux
 [root@localhost isolinux]# ls
 boot.cat  grub.conf   isolinux.bin  memtest     TRANS.TBL     vmlinuz
 boot.msg  initrd.img  isolinux.cfg  splash.png  vesamenu.c32
 [root@localhost isolinux]# cp vmlinuz initrd.img /var/lib/tftpboot   //将光盘内的2个文件拷入tftpboot目录
 [root@localhost isolinux]# cd /var/lib/tftpboot
 [root@localhost tftpboot]# ls
 initrd.img  vmlinuz


 # 将pxelinux.0文件拷入/var/lib/tftpboot目录。
 [root@localhost tftpboot]# rpm -ql syslinux |grep pxelinux.0    //查找pxelinux.0文件位置
 /usr/share/syslinux/gpxelinux.0
 /usr/share/syslinux/pxelinux.0
 [root@localhost tftpboot]# cp /usr/share/syslinux/pxelinux.0 ./   //将pxelinux.0文件拷入tftpboot目录
 [root@localhost tftpboot]# ls
 initrd.img  pxelinux.0  vmlinuz

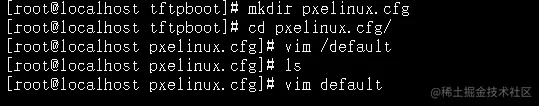

步骤六：在/var/lib/tftpboot/ 目录下，创建子目录pxelinux.cfg，在pxelinux.cfg目录下编写引导程序的配置文件default。(可参考光盘 isolinux 目录下的 isolinux.cfg 文件)

[root@localhost tftpboot]# mkdir pxelinux.cfg    创建子目录pxelinux.cfg
[root@localhost tftpboot]# cd pxelinux.cfg/
[root@localhost pxelinux.cfg]# vim default

label auto
kernel vmlinuz
append initrd=initrd.img method=ftp://172.16.100.100/centos7            //使用ftp服务，指明安装路径

label linux text
kernel vmlinuz
append text initrd=initrd.img method=ftp://172.16.100.100/centos7


label linux rescue
kernel vmlinuz
append rescue initrd=initrd.img method=ftp://172.16.100.100/centos7

步骤七：关闭防火墙和selinux

[root@localhost pxelinux.cfg]# systemctl stop firewalld
[root@localhost pxelinux.cfg]# setenforce 0

关闭防火墙和selinux

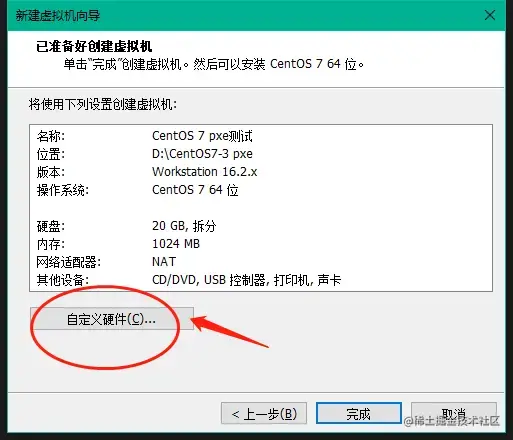

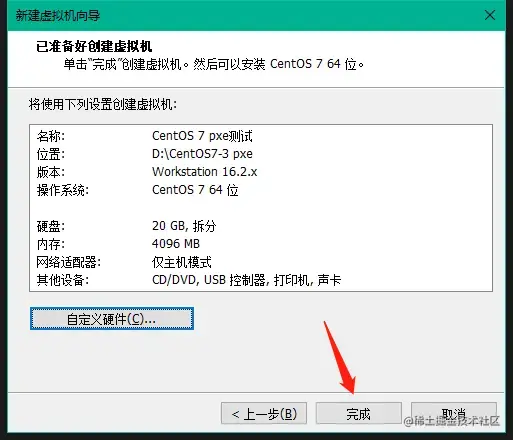

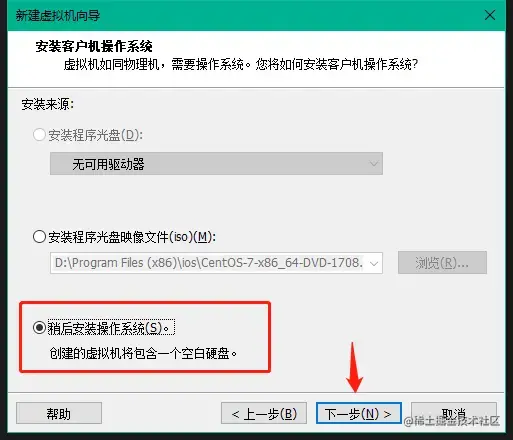

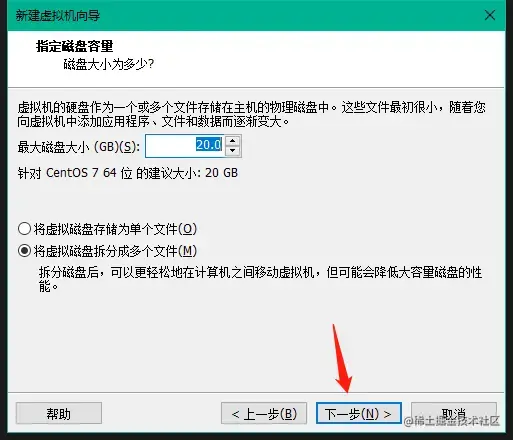

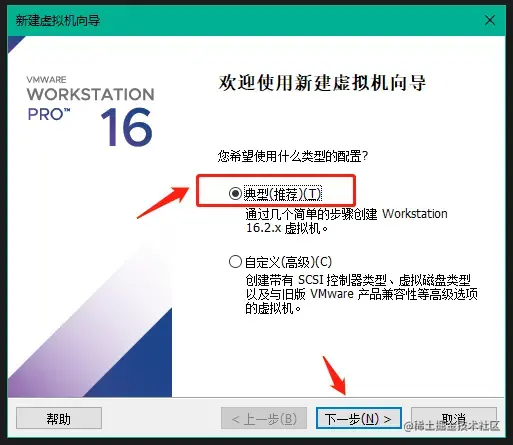

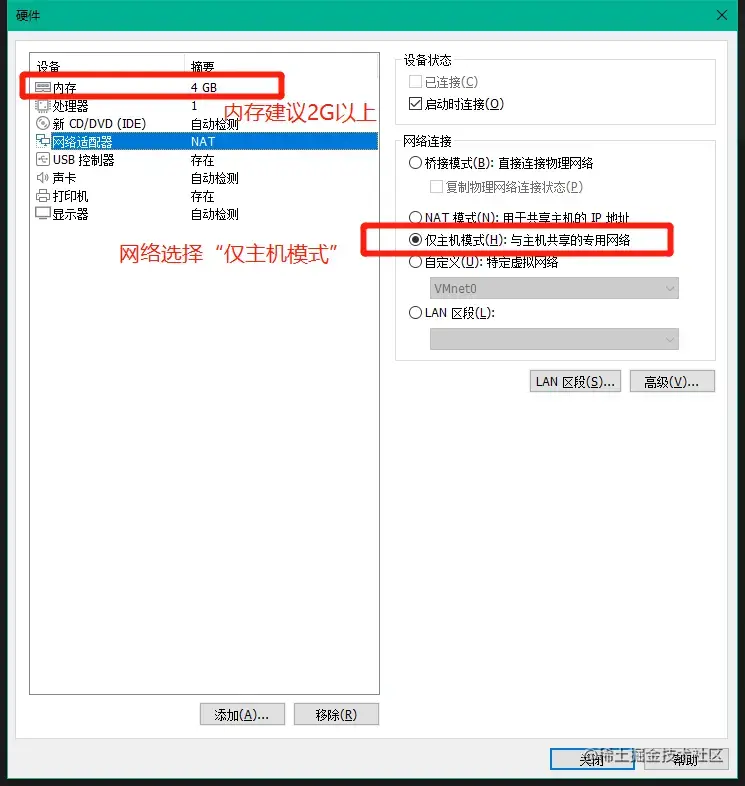

步骤一：创建新的空白虚拟机

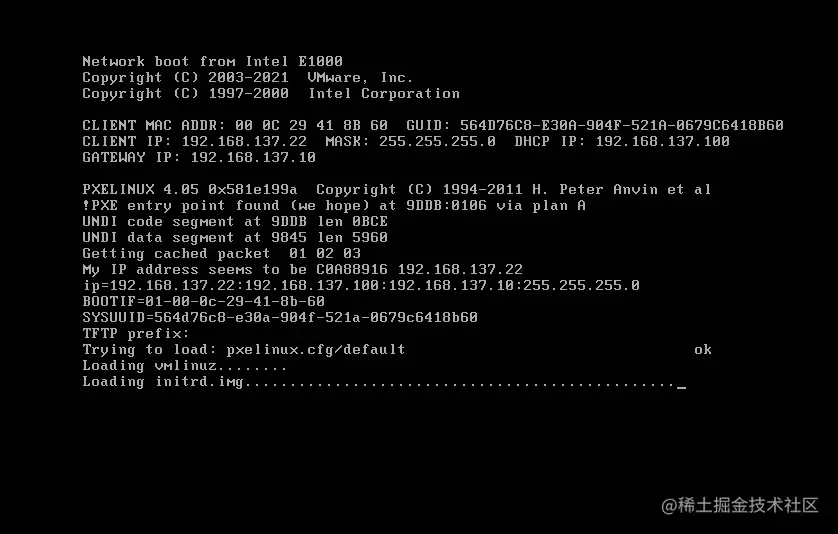

步骤二：开启虚拟机：

虚拟机自动获取IP地址、自动安装镜像文件系统，最后出现图形化界面，之后的参数需要手动设置。


PXE网络批量装机
