H.264编码规范只是规定了如何编码，并没有规定以何种方式来排列编码后的数据。H.264规范没有规定如何组织数据，但是在附录B中提供了一种可选方案，即Annex B格式。H264码流分两种组织方式，一种是AnnexB格式，一种是AVCC格式。
H.264 编码框架
H.264 码流文件分为两层。
（1）VCL（Video Coding Layer，视频编码层），负责高效的视频内容表示，VCL 数据即编码处理的输出，它表示被压缩编码后的视频数据序列。
（2）NAL（Network Abstraction Layer，网络提取层），负责以网络所要求的恰当方式对数据进行打包和传送，是传输层，无论是在本地播放还是网络播放，都需要通过这一层来传输。
H.264 NALU 概念
视频编码成的包叫做 NALU（Network Abstraction Layer Units）。
在 VCL 数据传输或存储之前，这些编码后的 VCL 数据先被映射或封装进 NALU 中。每个 NALU 包括一个 NAL Header 信息以及一个原始字节序列负载（RBSP， Raw Bytes Sequence Payload）。RBSP 是在原始编码数据的后面添加了结尾标记，一个比特 “1” 和若干比特 “0”，以便字节对齐。

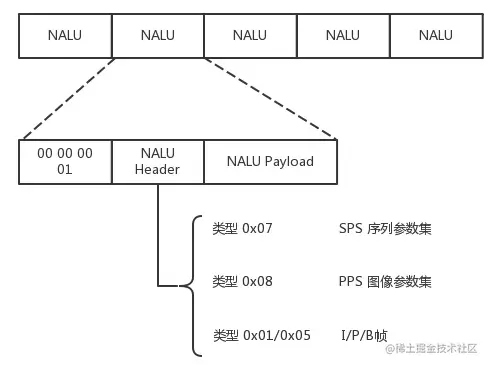

但并非所有的 NALU 中都包括 VCL 部分，也有些包括的是 non-VCL 部分，所以，VCL 部分或 non-VCL 部分又可以统称为下图中的 NALU Payload。
需要说明的是，由于在 NALU Header 之前还有 0x00 00 00 01，因此，下图的 NALU 结构是一种 AnnexB 结构。
NALU Header 和 NALU 类型
一个单独的 NALU 包、或者甚至一个 VCL NALU 包都不意味着是一个独立的帧，一帧数据可以被分割成几个 NALU，一个或多个 NALU 组成了一个 Access Units（AU），AU 包含了一个完整的帧。把帧分割成几个独立的NALU需要耗费许多 CPU 资源，所以分割帧数据并不经常使用。
以下是所有定义了的 NALU 类型：
0 Unspecified non-VCL
1 Coded slice of a non-IDR picture VCL
2 Coded slice data partition A VCL
3 Coded slice data partition B VCL
4 Coded slice data partition C VCL
5 Coded slice of an IDR picture VCL
6 Supplemental enhancement information (SEI) non-VCL
7 Sequence parameter set non-VCL
8 Picture parameter set non-VCL
9 Access unit delimiter non-VCL
10 End of sequence non-VCL
11 End of stream non-VCL
12 Filler data non-VCL
13 Sequence parameter set extension non-VCL
14 Prefix NAL unit non-VCL
15 Subset sequence parameter set non-VCL
16 Depth parameter set non-VCL
17..18 Reserved non-VCL
19 Coded slice of an auxiliary coded picture without partitioning non-VCL
20 Coded slice extension non-VCL
21 Coded slice extension for depth view components non-VCL
22..23 Reserved non-VCL
24..31 Unspecified non-VCL
有几种NALU格式的包包含了非常有用的信息。
Sequence Parameter Set (SPS). This non-VCL NALU contains information required to configure the decoder such as profile, level, resolution, frame rate.
SPS： 序列参数集，包含解码配置，比如profile level 分辨率和帧率等。
Picture Parameter Set (PPS). Similar to the SPS, this non-VCL contains information on entropy coding mode, slice groups, motion prediction and deblocking filters.
PPS：图像参数集，包含有关熵编码模式、分片组、运动预测和去块滤波器等信息。
Instantaneous Decoder Refresh (IDR). This VCL NALU is a self contained image slice. That is, an IDR can be decoded and displayed without referencing any other NALU save SPS and PPS.
IDR: 立即解码刷新单元，这种NALU包含一个完整的图像序列，不依赖其他NALU就可以独立解码和显示，即一种特殊的I帧。
Access Unit Delimiter (AUD). An AUD is an optional NALU that can be use to delimit frames in an elementary stream. It is not required (unless otherwise stated by the container/protocol, like TS), and is often not included in order to save space, but it can be useful to finds the start of a frame without having to fully parse each NALU.
参考文章：没有access_unit_delimiter的视频文件怎么进行图像分界判断
AnnexB
假如我们把多个 NALU 写到一个文件里面去，多个 NALU 首位相连穿成一串，因为 NALU 本身长度不一，也没有具体的标识符用来表明自己是一个独立的 NALU，那么我们在读取这个文件的时候其实并没有办法将写到一起 NALU 有效得进行区分。为了解决这个问题，我们必须给 NALU 添加上一些数据，将各个 NALU 进行分割。 AnnexB 就是用来对 NALU 层进行包装的一种格式。
AnnexB 格式的原理非常简单，就是在一个 NALU 前面加上三个或者四个字节，这些字节的内容是 0x00 00 00 01 或者 0x00 00 01。当我们读取一个 H264 流的时候，一旦遇到 0x00 00 00 01 或者 0x00 00 01，我们就认为一个新的 NALU 开始了，因此，这些用来做分隔符的字节，一般也被称为 start code， 起始码。
4字节类型的开始码在在连续的数据传输中非常有用，因为用字节来对齐、分割流数据，比如：用连续的31个bit0后接一个bit1来分割流数据，是很容易的。如果接下来的bit是0（因为每个NALU都以bit0开始），那么这就是一个NALU包数据的起始位置了。4字节类型的开始码通常只用于标识流中的随机访问点，如 SPS PPS AUD 和 IDR，然后其他地方都用3字节类型的开始码以减少数据量。
开始码能起作用是因为3字节的序列 0x00 00 00，0x00 00 01，0x00 00 02 和 0x00 00 03（应该是所有的 0x00 00 **）在 non-VCL NALU 包中是非法的，所以在构建 NALU 包时，必须确保排除这些数值序列，这是由向每个这种类型的序列插入防竞争字节 0x03 实现的，那么插入防竞争字节后，0x00 00 01 变成了 0x00 00 03 01。
当解码的时候，查找和去除防竞争字节非常重要。因为防竞争字节可能出现在NALU包的任意位置，在文档中通常更方便的做法是假定它们已经被去除了，Raw Byte Sequence Payload原始字节序列负载（RBSP）表示没有防竞争字节的数据序列（包）。
以下是一个完整的例子：
0x0000 | 00 00 00 01 67 64 00 0A AC 72 84 44 26 84 00 00
0x0010 | 03 00 04 00 00 03 00 CA 3C 48 96 11 80 00 00 00
0x0020 | 01 68 E8 43 8F 13 21 30 00 00 01 65 88 81 00 05
0x0030 | 4E 7F 87 DF 61 A5 8B 95 EE A4 E9 38 B7 6A 30 6A
0x0040 | 71 B9 55 60 0B 76 2E B5 0E E4 80 59 27 B8 67 A9
0x0050 | 63 37 5E 82 20 55 FB E4 6A E9 37 35 72 E2 22 91
0x0060 | 9E 4D FF 60 86 CE 7E 42 B7 95 CE 2A E1 26 BE 87
0x0070 | 73 84 26 BA 16 36 F4 E6 9F 17 DA D8 64 75 54 B1
0x0080 | F3 45 0C 0B 3C 74 B3 9D BC EB 53 73 87 C3 0E 62
0x0090 | 47 48 62 CA 59 EB 86 3F 3A FA 86 B5 BF A8 6D 06
0x00A0 | 16 50 82 C4 CE 62 9E 4E E6 4C C7 30 3E DE A1 0B
0x00B0 | D8 83 0B B6 B8 28 BC A9 EB 77 43 FC 7A 17 94 85
0x00C0 | 21 CA 37 6B 30 95 B5 46 77 30 60 B7 12 D6 8C C5
0x00D0 | 54 85 29 D8 69 A9 6F 12 4E 71 DF E3 E2 B1 6B 6B
0x00E0 | BF 9F FB 2E 57 30 A9 69 76 C4 46 A2 DF FA 91 D9
0x00F0 | 50 74 55 1D 49 04 5A 1C D6 86 68 7C B6 61 48 6C
0x0100 | 96 E6 12 4C 27 AD BA C7 51 99 8E D0 F0 ED 8E F6
0x0110 | 65 79 79 A6 12 A1 95 DB C8 AE E3 B6 35 E6 8D BC
0x0120 | 48 A3 7F AF 4A 28 8A 53 E2 7E 68 08 9F 67 77 98
0x0130 | 52 DB 50 84 D6 5E 25 E1 4A 99 58 34 C7 11 D6 43
0x0140 | FF C4 FD 9A 44 16 D1 B2 FB 02 DB A1 89 69 34 C2
0x0150 | 32 55 98 F9 9B B2 31 3F 49 59 0C 06 8C DB A5 B2
0x0160 | 9D 7E 12 2F D0 87 94 44 E4 0A 76 EF 99 2D 91 18
0x0170 | 39 50 3B 29 3B F5 2C 97 73 48 91 83 B0 A6 F3 4B
0x0180 | 70 2F 1C 8F 3B 78 23 C6 AA 86 46 43 1D D7 2A 23
0x0190 | 5E 2C D9 48 0A F5 F5 2C D1 FB 3F F0 4B 78 37 E9
0x01A0 | 45 DD 72 CF 80 35 C3 95 07 F3 D9 06 E5 4A 58 76
0x01B0 | 03 6C 81 20 62 45 65 44 73 BC FE C1 9F 31 E5 DB
0x01C0 | 89 5C 6B 79 D8 68 90 D7 26 A8 A1 88 86 81 DC 9A
0x01D0 | 4F 40 A5 23 C7 DE BE 6F 76 AB 79 16 51 21 67 83
0x01E0 | 2E F3 D6 27 1A 42 C2 94 D1 5D 6C DB 4A 7A E2 CB
0x01F0 | 0B B0 68 0B BE 19 59 00 50 FC C0 BD 9D F5 F5 F8
0x0200 | A8 17 19 D6 B3 E9 74 BA 50 E5 2C 45 7B F9 93 EA
0x0210 | 5A F9 A9 30 B1 6F 5B 36 24 1E 8D 55 57 F4 CC 67
0x0220 | B2 65 6A A9 36 26 D0 06 B8 E2 E3 73 8B D1 C0 1C
0x0230 | 52 15 CA B5 AC 60 3E 36 42 F1 2C BD 99 77 AB A8
0x0240 | A9 A4 8E 9C 8B 84 DE 73 F0 91 29 97 AE DB AF D6
0x0250 | F8 5E 9B 86 B3 B3 03 B3 AC 75 6F A6 11 69 2F 3D
0x0260 | 3A CE FA 53 86 60 95 6C BB C5 4E F3
这是一个完整的访问单元（AU），包括3个NALU包，如你所见，数据序列以开始码开始，后面接了一个SPS（SPS 以0x67开始），在SPS中，你可以看到有2个防竞争字节。没有这些字节那么非法的数据序列就会出现在这些位置。然后可以看到一个开始码后面接着一个PPS（PPS 以0x68开始），然后是一个最后的开始码，后面跟着一个IDR包。这是一个完整的H.264流，如果你把这些数据以16进制的方式保存到一个以.264为后缀名的文件中，可以把这些数据转换成以下图片：
Annex B格式通常用于实时的流格式，比如说传输流，通过无线传输的广播、DVD等。在这些格式中通常会周期性的重复SPS和PPS包，经常是在每一个关键帧之前，因此据此建立解码器可以一个随机访问的点，这样就可以加入一个正在进行的流，及播放一个已经在传输的流。
AVCC
另一个存储 H.264 流的方式是 AVCC 格式，在这种格式中，每一个 NALU 包都加上了一个大端格式的指定其长度（NALU 包大小）的前缀，这种格式的包非常容易解析，但是这种格式去掉了 Annex B 格式中的字节对齐特性，而且前缀可以是1、2或4字节，这让 AVCC 格式变得更复杂了，指定前缀字节数（1、2或4字节）的值保存在一个头部对象中（流开始的部分），这个头通常称为 'extradata' 或者 'sequence header'，它的基本格式如下：换句话说，在 AnnexB 中，SPS 和 PPS 被当做了普通的 NALU 进行处理；而在 AVCC 中，SPS 和 PPS 信息被当做了特殊的信息进行了处理。
bits
8 version ( always 0x01 )
8 avc profile ( sps[0][1] )
8 avc compatibility ( sps[0][2] )
8 avc level ( sps[0][3] )
6 reserved ( all bits on )
2 NALULengthSizeMinusOne // 这个值是（前缀长度-1），值如果是3，那前缀就是4，因为4-1=3
3 reserved ( all bits on )
5 number of SPS NALUs (usually 1)
repeated once per SPS:
16 SPS size
variable SPS NALU data
8 number of PPS NALUs (usually 1)
repeated once per PPS
16 PPS size
variable PPS NALU data
我们注意一下这个值 NALULengthSizeMinusOne，通过将这个值加 1 ，我们就得出了后续每个 NALU 前面前缀（也就是表示长度的整数）的字节数。
例如，这个 NALULengthSizeMinusOne 是 3，那么每个 NALU 前面前缀的长度就是 4 个字节。我们在读取后续数据时，可以先读 4 个字节，然后把这四个字节转成整数，就是这个 NALU 的长度了，注意，这个长度并不包含起始的4个字节，是单纯 NALU 的长度。
使用上面的例子，那么AVCC extradata看起来像是这样的：
0x0000 | 01 64 00 0A FF E1 00 19 67 64 00 0A AC 72 84 44
0x0010 | 26 84 00 00 03 00 04 00 00 03 00 CA 3C 48 96 11
0x0020 | 80 01 07 68 E8 43 8F 13 21 30
你会发现SPS和PPS被存储在了非NALU包中（out of band带外），即独立于基本流数据。这些数据的存储和传输是文件容器的任务，超出了本文的范畴。注意：虽然AVCC格式不使用起始码，防竞争字节还是有的。
0x0000 | 00 00 02 41 65 88 81 00 05 4E 7F 87 DF 61 A5 8B
0x0010 | 95 EE A4 E9 38 B7 6A 30 6A 71 B9 55 60 0B 76 2E
0x0020 | B5 0E E4 80 59 27 B8 67 A9 63 37 5E 82 20 55 FB
0x0030 | E4 6A E9 37 35 72 E2 22 91 9E 4D FF 60 86 CE 7E
0x0040 | 42 B7 95 CE 2A E1 26 BE 87 73 84 26 BA 16 36 F4
0x0050 | E6 9F 17 DA D8 64 75 54 B1 F3 45 0C 0B 3C 74 B3
0x0060 | 9D BC EB 53 73 87 C3 0E 62 47 48 62 CA 59 EB 86
0x0070 | 3F 3A FA 86 B5 BF A8 6D 06 16 50 82 C4 CE 62 9E
0x0080 | 4E E6 4C C7 30 3E DE A1 0B D8 83 0B B6 B8 28 BC
0x0090 | A9 EB 77 43 FC 7A 17 94 85 21 CA 37 6B 30 95 B5
0x00A0 | 46 77 30 60 B7 12 D6 8C C5 54 85 29 D8 69 A9 6F
0x00B0 | 12 4E 71 DF E3 E2 B1 6B 6B BF 9F FB 2E 57 30 A9
0x00C0 | 69 76 C4 46 A2 DF FA 91 D9 50 74 55 1D 49 04 5A
0x00D0 | 1C D6 86 68 7C B6 61 48 6C 96 E6 12 4C 27 AD BA
0x00E0 | C7 51 99 8E D0 F0 ED 8E F6 65 79 79 A6 12 A1 95
0x00F0 | DB C8 AE E3 B6 35 E6 8D BC 48 A3 7F AF 4A 28 8A
0x0100 | 53 E2 7E 68 08 9F 67 77 98 52 DB 50 84 D6 5E 25
0x0110 | E1 4A 99 58 34 C7 11 D6 43 FF C4 FD 9A 44 16 D1
0x0120 | B2 FB 02 DB A1 89 69 34 C2 32 55 98 F9 9B B2 31
0x0130 | 3F 49 59 0C 06 8C DB A5 B2 9D 7E 12 2F D0 87 94
0x0140 | 44 E4 0A 76 EF 99 2D 91 18 39 50 3B 29 3B F5 2C
0x0150 | 97 73 48 91 83 B0 A6 F3 4B 70 2F 1C 8F 3B 78 23
0x0160 | C6 AA 86 46 43 1D D7 2A 23 5E 2C D9 48 0A F5 F5
0x0170 | 2C D1 FB 3F F0 4B 78 37 E9 45 DD 72 CF 80 35 C3
0x0180 | 95 07 F3 D9 06 E5 4A 58 76 03 6C 81 20 62 45 65
0x0190 | 44 73 BC FE C1 9F 31 E5 DB 89 5C 6B 79 D8 68 90
0x01A0 | D7 26 A8 A1 88 86 81 DC 9A 4F 40 A5 23 C7 DE BE
0x01B0 | 6F 76 AB 79 16 51 21 67 83 2E F3 D6 27 1A 42 C2
0x01C0 | 94 D1 5D 6C DB 4A 7A E2 CB 0B B0 68 0B BE 19 59
0x01D0 | 00 50 FC C0 BD 9D F5 F5 F8 A8 17 19 D6 B3 E9 74
0x01E0 | BA 50 E5 2C 45 7B F9 93 EA 5A F9 A9 30 B1 6F 5B
0x01F0 | 36 24 1E 8D 55 57 F4 CC 67 B2 65 6A A9 36 26 D0
0x0200 | 06 B8 E2 E3 73 8B D1 C0 1C 52 15 CA B5 AC 60 3E
0x0210 | 36 42 F1 2C BD 99 77 AB A8 A9 A4 8E 9C 8B 84 DE
0x0220 | 73 F0 91 29 97 AE DB AF D6 F8 5E 9B 86 B3 B3 03
0x0230 | B3 AC 75 6F A6 11 69 2F 3D 3A CE FA 53 86 60 95
0x0240 | 6C BB C5 4E F3
AVCC格式的一个优点是在开始配置解码器的时候可以跳到流的中间播放，这种格式通常用于可以被随机访问的多媒体数据，如存储在硬盘的文件。也因为这个特性，MP4、MKV通常用AVCC格式来存储。

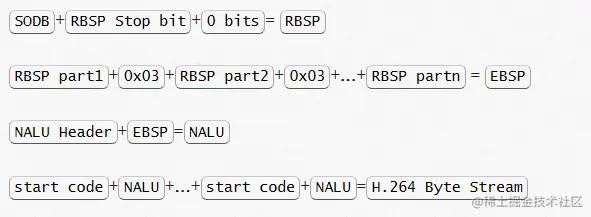

H.264 SODB RBSP EBSP 的区别
SODB（String of Data Bits，数据比特串）：
最原始，未经过处理的编码数据。
RBSP（Raw Byte Sequence Payload，原始字节序列载荷）：
在SODB的后面增加了结尾bit（RBSP trailing bits 一个bit ‘1’）若干bit ‘0’，以便字节对齐。
EBSP（Encapsulated Byte Sequence Payload, 扩展字节序列载荷）：
NALU 的起始码为 0x00 00 01 或 0x00 00 00 01（起始码包括两种：3 字节(0x00 00 01) 和 4 字节(0x00 00 00 01)，在 SPS、PPS 和 Access Unit 的第一个 NALU 使用 4 字节起始码，其余情况均使用 3 字节起始码。）
同时 H264 规定，当检测到 0x00 00 00 时，也可以表示当前 NALU 的结束。那这样就会产生一个问题，就是如果在 NALU 的内部，出现了 0x00 00 01 或 0x00 00 00 时该怎么办？
在 RBSP 基础上填加了仿校验字节（0x03）它的原因是：在 NALU 加到 Annexb 上时，需要添加每组 NALU 之前的开始码 StartCodePrefix，如果该 NALU 对应的 slice 为一帧的开始，则用 4 位字节表示，0x00 00 00 01，否则用 3 位字节表示 0x00 00 01。为了使NALU主体中不包括与开始码相冲突的，在编码时，每遇到两个字节连续为 0，就插入一个字节的 0x03。解码时将 0x03 去掉。也称为脱壳操作。
