字节跳动青训营第4期 第8课 HDFS原理与应用

这是我参与「第四届青训营 」笔记创作活动的第3天

[TOC]

HDFS基本介绍

HDFS：Hadoop Distributed File System

分布式文件系统的优点：

• 大容量
• 高可用
• 低成本

HDFS主要功能特性

• 分布式
• 容错
• 高可用
• 高吞吐
• 可扩展
• 廉价

HDFS架构原理

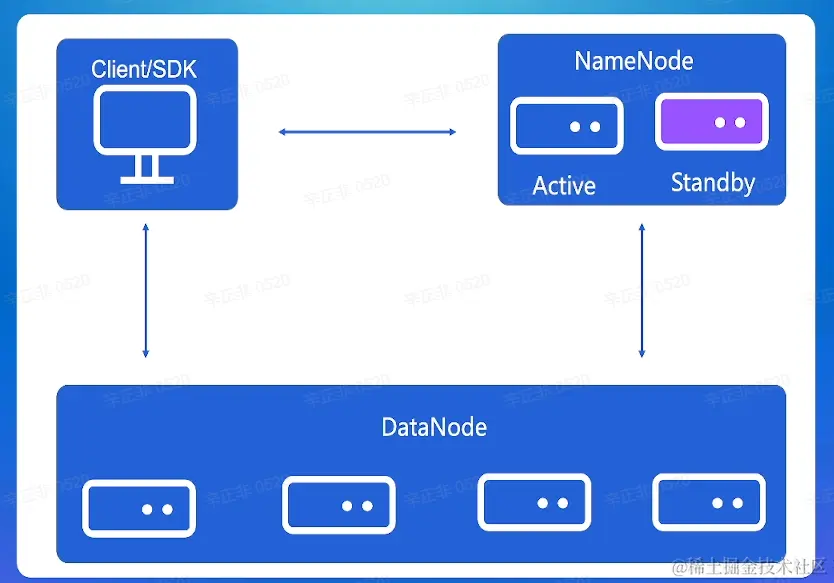

组件

HDFS的基本组件结构如上

Client/SDK负责和用户交互，NameNode是元数据管理节点，DataNode是数据持久化存储节点。用户数据最终都存储在DataNode上。在实际使用中，NameNode所要管理的数据很少，所以NameNode的数量往往小于DataNode。

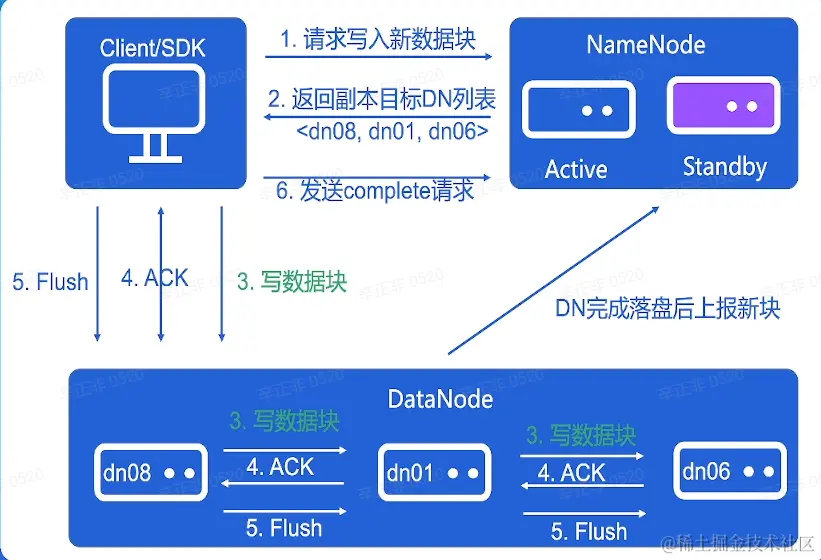

Client发起写操作时，先要访问NameNode去获取可以进行存储操作的所有DataNode列表，获取到列表后，访问其中第一个DataNode，把数据全部写入该DataNode，写入完成后直接返回，由这个DataNode向其他副本集进行扩展。

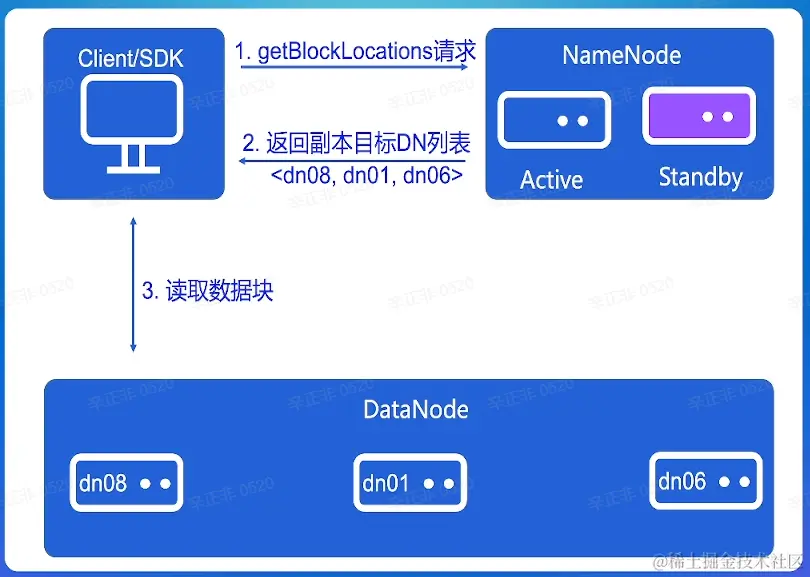

Client发起读操作，直接从NameNode获取目标副本集列表，然后选择其中一个副本集进行读取。

NameNode主要功能

1. 维护目录树，保证所有修改可以持久化
2. 维护文件和数据块的关系，文件被切分成多个块，以数据块为单位进行多副本存放
3. 维护存放块节点信息
4. 分配新文件存放节点

DataNode主要功能

1. 数据块的存储
2. 心跳汇报
3. 副本复制
   1. 数据写入时Pipeline IO
   2. 机器故障时补全副本

关键设计

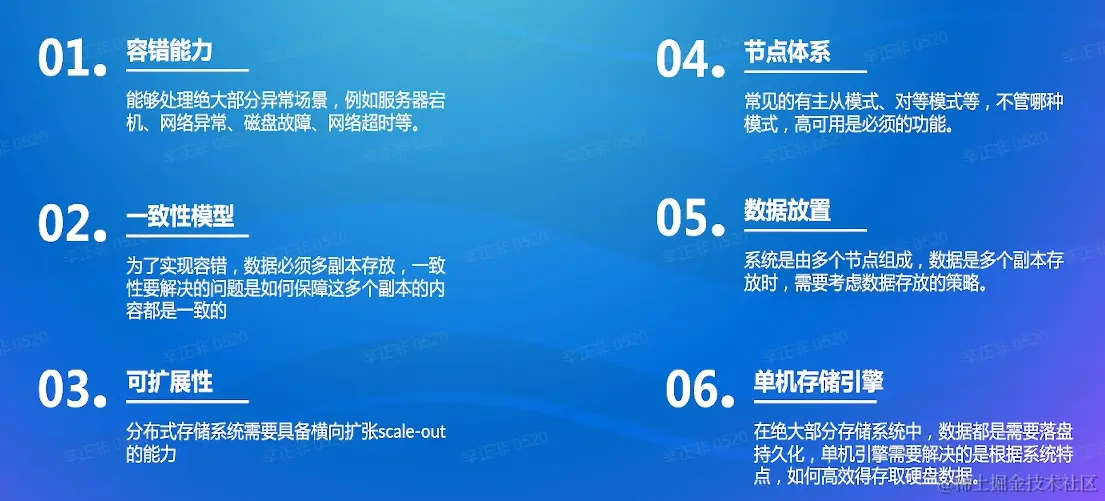

分布式存储系统基本概念

NameNode目录树保护

fsimage

• 文件系统目录树
• 完整存放在内存中
• 定时存放到硬盘上
• 修改只会修改内存中的目录树

EditLog

• 目录树修改日志
• Client更新目录树需要持久化EditLog后才能更新成功
• EditLog可存放在本地文件系统，也可以存放在专用系统上
• NameNode HA方案一个关键点就是如何实现EditLog共享

NameNode数据放置

数据块维护

• 目录树保存每个文件的块id
• NameNode维护每个数据块所在的节点信息
• NameNode根据DataNode汇报的信息动态维护存储位置
• NameNode不会持久化数据块位置信息，通过DataNode汇报每个DataNode有哪些数据

数据放置策略

• 新数据存放到哪个结点
• 数据均衡需要怎么合理搬迁
• 副本集如何放置

DataNode关键设计

数据块的硬盘存放

• 文件在NameNode分为Block
• DataNode以Block为单位对数据进行存储

启动扫盘

• DataNode需要知道本机存放了哪些数据块
• 启动时将数据块id加载到内存中

写异常处理 Lease Recovery

场景：文件写了一半，client突然挂了

• 副本不一致
• Lease无法释放

租约：Client要修改一个文件时，需要给NameNode上锁，这个锁也就是租约

解决方式：Lease Recovery

写异常处理 Pipeline Recovery

场景：写文件的过程DataNode侧出现异常

异常出现的时机：

1. 创建连接时
2. 数据传输时
3. Complete阶段

读异常处理 Failover

场景：读文件的过程DataNode侧出现异常

旁路系统

• Balancer：均衡DataNode的容量
• Mover：确定副本放置位置合理

控制面建设

可观测性设施

• 指标埋点
• 数据采集
• 访问日志
• 数据分析

运维体系建设

• 运维操作平台化
• NameNode复杂化
• DataNode机器规模庞大
• 组件控制面API
