携手创作，共同成长！这是我参与「掘金日新计划 · 8 月更文挑战」的第22天。
Kubernetes 中比较流行的日志收集解决方案是 Elasticsearch、Fluentd 和 Kibana（EFK）技术栈，也是官方现在比较推荐的一种方案。
- Elasticsearch 是一个实时的、分布式的可扩展的搜索引擎，允许进行全文、结构化搜索，它通常用于索引和搜索大量日志数据，也可用于搜索许多不同类型的文档。
- Kibana 是 Elasticsearch 的一个功能强大的数据可视化 Dashboard，Kibana 允许你通过 web 界面来浏览 Elasticsearch 日志数据。
- Fluentd是一个流行的开源数据收集器，我们将在 Kubernetes 集群节点上安装 Fluentd，通过获取容器日志文件、过滤和转换日志数据，然后将数据传递到 Elasticsearch 集群，在该集群中对其进行索引和存储。
正常情况下，上面这种方案就足够我们使用，但是如果集群日志太多，ES不堪重负，我们就需要接入中间件来缓冲数据，对于这些中间件来说kafka和redis无疑是我们的首选方案。我们这里采用了kafka，我们追求一切容器化，所以将这些组件全部都部署在Kubernetes中。
注：
（1）、我们将所有的组件都部署在一个单独的namespace中，我这里是新建了一个kube-ops的namespace；
（2）、集群部署到分布式存储，可选ceph，NFS等，我这里采用的NFS。
创建Namespace
首先创建一个Namespace，可以使用命令，如下：
kubectl create ns kube-ops
也可以使用YAML清单，如下（efk-ns.yaml）：
apiVersion: v1
kind: Namespace
metadata:
name: kube-ops
如果使用清单，需要创建清单文件：
kubectl apply -f efk-ns.yaml
部署Elasticsearch
首先我们来部署Elasticsearch集群。
开始部署3个节点的ElasticSearch。其中关键点是应该设置discover.zen.minimum_master_nodes=N/2+1，其中N是 Elasticsearch 集群中符合主节点的节点数，比如我们这里3个节点，意味着N应该设置为2。这样，如果一个节点暂时与集群断开连接，则另外两个节点可以选择一个新的主节点，并且集群可以在最后一个节点尝试重新加入时继续运行，在扩展 Elasticsearch 集群时，一定要记住这个参数。
（1）、创建 elasticsearch无头服务（elasticsearch-svc.yaml）
apiVersion: v1
kind: Service
metadata:
name: elasticsearch
namespace: kube-ops
labels:
app: elasticsearch
spec:
selector:
app: elasticsearch
clusterIP: None
ports:
- name: rest
port: 9200
- name: inter-node
port: 9300
定义为无头服务，是因为我们后面真正部署elasticsearch的pod是通过statefulSet部署的，到时候将其进行关联，另外9200是REST API端口，9300是集群间通信端口。
然后我们创建这个资源对象。
# kubectl apply -f elasticsearch-svc.yaml
service/elasticsearch created
# kubectl get svc -n kube-ops
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
elasticsearch ClusterIP None <none> 9200/TCP,9300/TCP 9s
（2）、用StatefulSet部署Elasticsearch，配置清单如下（elasticsearch-elasticsearch.yaml ）：
apiVersion: apps/v1
kind: StatefulSet
metadata:
name: es-cluster
namespace: kube-ops
spec:
serviceName: elasticsearch
replicas: 3
selector:
matchLabels:
app: elasticsearch
template:
metadata:
labels:
app: elasticsearch
spec:
containers:
- name: elasticsearch
image: docker.elastic.co/elasticsearch/elasticsearch-oss:6.4.3
resources:
limits:
cpu: 1000m
requests:
cpu: 1000m
ports:
- containerPort: 9200
name: rest
protocol: TCP
- containerPort: 9300
name: inter-node
protocol: TCP
volumeMounts:
- name: data
mountPath: /usr/share/elasticsearch/data
env:
- name: cluster.name
value: k8s-logs
- name: node.name
valueFrom:
fieldRef:
fieldPath: metadata.name
- name: discovery.zen.ping.unicast.hosts
value: "es-cluster-0.elasticsearch,es-cluster-1.elasticsearch,es-cluster-2.elasticsearch"
- name: discovery.zen.minimum_master_nodes
value: "2"
- name: ES_JAVA_OPTS
value: "-Xms512m -Xmx512m"
initContainers:
- name: fix-permissions
image: busybox
command: ["sh", "-c", "chown -R 1000:1000 /usr/share/elasticsearch/data"]
securityContext:
privileged: true
volumeMounts:
- name: data
mountPath: /usr/share/elasticsearch/data
- name: increase-vm-max-map
image: busybox
command: ["sysctl", "-w", "vm.max_map_count=262144"]
securityContext:
privileged: true
- name: increase-fd-ulimit
image: busybox
command: ["sh", "-c", "ulimit -n 65536"]
securityContext:
privileged: true
volumeClaimTemplates:
- metadata:
name: data
labels:
app: elasticsearch
annotations:
volume.beta.kubernetes.io/storage-class: es-data-db
spec:
accessModes: [ "ReadWriteOnce" ]
storageClassName: es-data-db
resources:
requests:
storage: 10Gi
配置清单说明：
上面Pod中定义了两种类型的container，普通的container和initContainer。其中在initContainer种它有3个container，它们会在所有容器启动前运行。
- 名为fix-permissions的container的作用是将 Elasticsearch 数据目录的用户和组更改为1000:1000（Elasticsearch 用户的 UID）。因为默认情况下，Kubernetes 用 root 用户挂载数据目录，这会使得 Elasticsearch 无法方法该数据目录。
- 名为 increase-vm-max-map 的容器用来增加操作系统对mmap计数的限制，默认情况下该值可能太低，导致内存不足的错误
- 名为increase-fd-ulimit的容器用来执行ulimit命令增加打开文件描述符的最大数量
在普通container中，我们定义了名为elasticsearch的container，然后暴露了9200和9300两个端口，注意名称要和上面定义的 Service 保持一致。然后通过 volumeMount 声明了数据持久化目录，下面我们再来定义 VolumeClaims。最后就是我们在容器中设置的一些环境变量了：
- cluster.name：Elasticsearch 集群的名称，我们这里命名成 k8s-logs；
- node.name：节点的名称，通过metadata.name来获取。这将解析为 es-cluster-[0,1,2]，取决于节点的指定顺序；
- discovery.zen.ping.unicast.hosts：此字段用于设置在 Elasticsearch 集群中节点相互连接的发现方法。我们使用 unicastdiscovery 方式，它为我们的集群指定了一个静态主机列表。由于我们之前配置的无头服务，我们的 Pod 具有唯一的 DNS 域es-cluster-[0,1,2].elasticsearch.logging.svc.cluster.local，因此我们相应地设置此变量。由于都在同一个 namespace 下面，所以我们可以将其缩短为es-cluster-[0,1,2].elasticsearch；
- discovery.zen.minimum_master_nodes：我们将其设置为(N/2) + 1，N是我们的群集中符合主节点的节点的数量。我们有3个 Elasticsearch 节点，因此我们将此值设置为2（向下舍入到最接近的整数）；
- ES_JAVA_OPTS：这里我们设置为-Xms512m -Xmx512m，告诉JVM使用512 MB的最小和最大堆。您应该根据群集的资源可用性和需求调整这些参数；
（3）、定义一个StorageClass（elasticsearch-storage.yaml）
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
name: es-data-db
provisioner: rookieops/nfs
注意：由于我们这里采用的是NFS来存储，所以上面的provisioner需要和我们nfs-client-provisoner中保持一致。
然后我们创建资源：
# kubectl apply -f elasticsearch-storage.yaml
# kubectl apply -f elasticsearch-elasticsearch.yaml
# kubectl get pod -n kube-ops
NAME READY STATUS RESTARTS AGE
dingtalk-hook-8497494dc6-s6qkh 1/1 Running 0 16m
es-cluster-0 1/1 Running 0 10m
es-cluster-1 1/1 Running 0 10m
es-cluster-2 1/1 Running 0 9m20s
# kubectl get pvc -n kube-ops
NAME STATUS VOLUME CAPACITY ACCESS MODES STORAGECLASS AGE
data-es-cluster-0 Bound pvc-9f15c0f8-60a8-485d-b650-91fb8f5f8076 10Gi RWO es-data-db 18m
data-es-cluster-1 Bound pvc-503828ec-d98e-4e94-9f00-eaf6c05f3afd 10Gi RWO es-data-db 11m
data-es-cluster-2 Bound pvc-3d2eb82e-396a-4eb0-bb4e-2dd4fba8600e 10Gi RWO es-data-db 10m
# kubectl get svc -n kube-ops
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
dingtalk-hook ClusterIP 10.68.122.48 <none> 5000/TCP 18m
elasticsearch ClusterIP None <none> 9200/TCP,9300/TCP 19m
测试：
# kubectl port-forward es-cluster-0 9200:9200 --namespace=kube-ops
Forwarding from 127.0.0.1:9200 -> 9200
Forwarding from [::1]:9200 -> 9200
Handling connection for 9200
如果看到如下结果，就表示服务正常：
# curl http://localhost:9200/_cluster/state?pretty
{
"cluster_name" : "k8s-logs",
"compressed_size_in_bytes" : 337,
"cluster_uuid" : "nzc4y-eDSuSaYU1TigFAWw",
"version" : 3,
"state_uuid" : "6Mvd-WTPT0e7WMJV23Vdiw",
"master_node" : "KRyMrbS0RXSfRkpS0ZaarQ",
"blocks" : { },
"nodes" : {
"XGP4TrkrQ8KNMpH3pQlaEQ" : {
"name" : "es-cluster-2",
"ephemeral_id" : "f-R_IyfoSYGhY27FmA41Tg",
"transport_address" : "172.20.1.104:9300",
"attributes" : { }
},
"KRyMrbS0RXSfRkpS0ZaarQ" : {
"name" : "es-cluster-0",
"ephemeral_id" : "FpTnJTR8S3ysmoZlPPDnSg",
"transport_address" : "172.20.1.102:9300",
"attributes" : { }
},
"Xzjk2n3xQUutvbwx2h7f4g" : {
"name" : "es-cluster-1",
"ephemeral_id" : "FKjRuegwToe6Fz8vgPmSNw",
"transport_address" : "172.20.1.103:9300",
"attributes" : { }
}
},
"metadata" : {
"cluster_uuid" : "nzc4y-eDSuSaYU1TigFAWw",
"templates" : { },
"indices" : { },
"index-graveyard" : {
"tombstones" : [ ]
}
},
"routing_table" : {
"indices" : { }
},
"routing_nodes" : {
"unassigned" : [ ],
"nodes" : {
"KRyMrbS0RXSfRkpS0ZaarQ" : [ ],
"XGP4TrkrQ8KNMpH3pQlaEQ" : [ ],
"Xzjk2n3xQUutvbwx2h7f4g" : [ ]
}
},
"snapshots" : {
"snapshots" : [ ]
},
"restore" : {
"snapshots" : [ ]
},
"snapshot_deletions" : {
"snapshot_deletions" : [ ]
}
}
到此，Elasticsearch部署完成。
部署kibana
对于kibana，它只是一个展示工具，所以我们用Deployment部署即可。
（1）、定义kibana service的配置清单（kibana-svc.yaml）
apiVersion: v1
kind: Service
metadata:
name: kibana
namespace: kube-ops
labels:
app: kibana
spec:
ports:
- port: 5601
type: NodePort
selector:
app: kibana
我们这里配置的Service是采用NodePort类型，当然也可以采用ingress，推荐使用ingress。
（2）、定义kibana Deployment配置清单（kibana-deploy.yaml）
apiVersion: apps/v1
kind: Deployment
metadata:
name: kibana
namespace: kube-ops
labels:
app: kibana
spec:
selector:
matchLabels:
app: kibana
template:
metadata:
labels:
app: kibana
spec:
containers:
- name: kibana
image: docker.elastic.co/kibana/kibana-oss:6.4.3
resources:
limits:
cpu: 1000m
requests:
cpu: 100m
env:
- name: ELASTICSEARCH_URL
value: http://elasticsearch:9200
ports:
- containerPort: 5601
创建配置清单：
# kubectl apply -f kibana.yaml
service/kibana created
deployment.apps/kibana created
# kubectl get svc -n kube-ops
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
dingtalk-hook ClusterIP 10.68.122.48 <none> 5000/TCP 47m
elasticsearch ClusterIP None <none> 9200/TCP,9300/TCP 48m
kibana NodePort 10.68.221.60 <none> 5601:26575/TCP 7m29s
[root@ecs-5704-0003 storage]# kubectl get pod -n kube-ops
NAME READY STATUS RESTARTS AGE
dingtalk-hook-8497494dc6-s6qkh 1/1 Running 0 47m
es-cluster-0 1/1 Running 0 41m
es-cluster-1 1/1 Running 0 41m
es-cluster-2 1/1 Running 0 40m
kibana-7fc9f8c964-68xbh 1/1 Running 0 7m41s
如果看到一下界面，表示你的kibana部署完成。
部署kafka
Apache Kafka是一个分布式发布 - 订阅消息系统和一个强大的队列，可以处理大量的数据，并使您能够将消息从一个端点传递到另一个端点。 Kafka适合离线和在线消息消费。 Kafka消息保留在磁盘上，并在群集内复制以防止数据丢失。
以下是Kafka的几个好处 ：
- 可靠性 - Kafka是分布式，分区，复制和容错的。
- 可扩展性 - Kafka消息传递系统轻松缩放，无需停机。
- 耐用性 - Kafka使用分布式提交日志，这意味着消息会尽可能快地保留在磁盘上，因此它是持久的。
- 性能 - Kafka对于发布和订阅消息都具有高吞吐量。 即使存储了许多TB的消息，它也保持稳定的性能。
Kafka的一个关键依赖是Zookeeper，它是一个分布式配置和同步服务， Zookeeper是Kafka代理和消费者之间的协调接口， Kafka服务器通过Zookeeper集群共享信息。 Kafka在Zookeeper中存储基本元数据，例如关于主题，代理，消费者偏移(队列读取器)等的信息。
由于所有关键信息存储在Zookeeper中，并且它通常在其整体上复制此数据，因此Kafka代理/ Zookeeper的故障不会影响Kafka集群的状态，另外Kafka代理之间的领导者选举也通过使用Zookeeper在领导者失败的情况下完成的。
部署zookeeper
（1）、定义ZK的storageClass（zookeeper-storage.yaml）
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
name: zk-data-db
provisioner: rookieops/nfs
（2）、定义ZK的headless service（zookeeper-svc.yaml）
apiVersion: v1
kind: Service
metadata:
name: zk-svc
namespace: kube-ops
labels:
app: zk-svc
spec:
ports:
- port: 2888
name: server
- port: 3888
name: leader-election
clusterIP: None
selector:
app: zk
（3）、定义ZK的configMap（zookeeper-config.yaml）
apiVersion: v1
kind: ConfigMap
metadata:
name: zk-cm
namespace: kube-ops
data:
jvm.heap: "1G"
tick: "2000"
init: "10"
sync: "5"
client.cnxns: "60"
snap.retain: "3"
purge.interval: "0"
（4）、定义ZK的PodDisruptionBudget（zookeeper-pdb.yaml）
apiVersion: policy/v1beta1
kind: PodDisruptionBudget
metadata:
name: zk-pdb
namespace: kube-ops
spec:
selector:
matchLabels:
app: zk
minAvailable: 2
说明：PodDisruptionBudget的作用就是为了保证业务不中断或者业务SLA不降级。通过PodDisruptionBudget控制器可以设置应用POD集群处于运行状态最低个数，也可以设置应用POD集群处于运行状态的最低百分比，这样可以保证在主动销毁应用POD的时候，不会一次性销毁太多的应用POD，从而保证业务不中断或业务SLA不降级。
（5）、定义ZK的statefulSet（zookeeper-statefulset.yaml）
apiVersion: apps/v1beta1
kind: StatefulSet
metadata:
name: zk
namespace: kube-ops
spec:
serviceName: zk-svc
replicas: 3
template:
metadata:
labels:
app: zk
spec:
containers:
- name: k8szk
imagePullPolicy: Always
image: registry.cn-hangzhou.aliyuncs.com/rookieops/zookeeper:3.4.10
resources:
requests:
memory: "2Gi"
cpu: "500m"
ports:
- containerPort: 2181
name: client
- containerPort: 2888
name: server
- containerPort: 3888
name: leader-election
env:
- name : ZK_REPLICAS
value: "3"
- name : ZK_HEAP_SIZE
valueFrom:
configMapKeyRef:
name: zk-cm
key: jvm.heap
- name : ZK_TICK_TIME
valueFrom:
configMapKeyRef:
name: zk-cm
key: tick
- name : ZK_INIT_LIMIT
valueFrom:
configMapKeyRef:
name: zk-cm
key: init
- name : ZK_SYNC_LIMIT
valueFrom:
configMapKeyRef:
name: zk-cm
key: tick
- name : ZK_MAX_CLIENT_CNXNS
valueFrom:
configMapKeyRef:
name: zk-cm
key: client.cnxns
- name: ZK_SNAP_RETAIN_COUNT
valueFrom:
configMapKeyRef:
name: zk-cm
key: snap.retain
- name: ZK_PURGE_INTERVAL
valueFrom:
configMapKeyRef:
name: zk-cm
key: purge.interval
- name: ZK_CLIENT_PORT
value: "2181"
- name: ZK_SERVER_PORT
value: "2888"
- name: ZK_ELECTION_PORT
value: "3888"
command:
- sh
- -c
- zkGenConfig.sh && zkServer.sh start-foreground
readinessProbe:
exec:
command:
- "zkOk.sh"
initialDelaySeconds: 10
timeoutSeconds: 5
livenessProbe:
exec:
command:
- "zkOk.sh"
initialDelaySeconds: 10
timeoutSeconds: 5
volumeMounts:
- name: datadir
mountPath: /var/lib/zookeeper
volumeClaimTemplates:
- metadata:
name: datadir
spec:
accessModes: ["ReadWriteOnce"]
storageClassName: zk-data-db
resources:
requests:
storage: 1Gi
然后创建配置清单：
# kubectl apply -f zookeeper-storage.yaml
# kubectl apply -f zookeeper-svc.yaml
# kubectl apply -f zookeeper-config.yaml
# kubectl apply -f zookeeper-pdb.yaml
# kubectl apply -f zookeeper-statefulset.yaml
# kubectl get pod -n kube-ops
NAME READY STATUS RESTARTS AGE
zk-0 1/1 Running 0 12m
zk-1 1/1 Running 0 12m
zk-2 1/1 Running 0 11m
然后查看集群状态：
# for i in 0 1 2; do kubectl exec -n kube-ops zk-$i zkServer.sh status; done
ZooKeeper JMX enabled by default
Using config: /usr/bin/../etc/zookeeper/zoo.cfg
Mode: follower
ZooKeeper JMX enabled by default
Using config: /usr/bin/../etc/zookeeper/zoo.cfg
Mode: follower
ZooKeeper JMX enabled by default
Using config: /usr/bin/../etc/zookeeper/zoo.cfg
Mode: leader
部署kafka
（1）、制作镜像，Dokcerfile如下：
kafka下载地址：wget www-us.apache.org/dist/kafka/…
FROM centos:centos7
LABEL "auth"="rookieops" \
"mail"="rookieops@163.com"
ENV TIME_ZONE Asia/Shanghai
# install JAVA
ADD jdk-8u131-linux-x64.tar.gz /opt/
ENV JAVA_HOME /opt/jdk1.8.0_131
ENV PATH ${JAVA_HOME}/bin:${PATH}
# install kafka
ADD kafka_2.11-2.3.1.tgz /opt/
RUN mv /opt/kafka_2.11-2.3.1 /opt/kafka
WORKDIR /opt/kafka
EXPOSE 9092
CMD ["./bin/kafka-server-start.sh", "config/server.properties"]
然后docker build，docker push到镜像仓库（操作略）。
（2）、定义kafka的storageClass（kafka-storage.yaml ）
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
name: kafka-data-db
provisioner: rookieops/nfs
（3）、定义kafka headless Service（kafka-svc.yaml）
apiVersion: v1
kind: Service
metadata:
name: kafka-svc
namespace: kube-ops
labels:
app: kafka
spec:
selector:
app: kafka
clusterIP: None
ports:
- name: server
port: 9092
（4）、定义kafka的configMap（kafka-config.yaml）
apiVersion: v1
kind: ConfigMap
metadata:
name: kafka-config
namespace: kube-ops
data:
server.properties: |
broker.id=${HOSTNAME##*-}
listeners=PLAINTEXT://:9092
num.network.threads=3
num.io.threads=8
socket.send.buffer.bytes=102400
socket.receive.buffer.bytes=102400
socket.request.max.bytes=104857600
log.dirs=/data/kafka/logs
num.partitions=1
num.recovery.threads.per.data.dir=1
offsets.topic.replication.factor=1
transaction.state.log.replication.factor=1
transaction.state.log.min.isr=1
log.retention.hours=168
log.segment.bytes=1073741824
log.retention.check.interval.ms=300000
zookeeper.connect=zk-0.zk-svc.kube-ops.svc.cluster.local:2181,zk-1.zk-svc.kube-ops.svc.cluster.local:2181,zk-2.zk-svc.kube-ops.svc.cluster.local:2181
zookeeper.connection.timeout.ms=6000
group.initial.rebalance.delay.ms=0
（5）、定义kafka的statefuleSet配置清单（kafka.yaml）
apiVersion: apps/v1
kind: StatefulSet
metadata:
name: kafka
namespace: kube-ops
spec:
serviceName: kafka-svc
replicas: 3
selector:
matchLabels:
app: kafka
template:
metadata:
labels:
app: kafka
spec:
affinity:
podAffinity:
preferredDuringSchedulingIgnoredDuringExecution:
- weight: 1
podAffinityTerm:
labelSelector:
matchExpressions:
- key: "app"
operator: In
values:
- zk
topologyKey: "kubernetes.io/hostname"
terminationGracePeriodSeconds: 300
containers:
- name: kafka
image: registry.cn-hangzhou.aliyuncs.com/rookieops/kafka:2.3.1-beta
imagePullPolicy: Always
resources:
requests:
cpu: 500m
memory: 1Gi
limits:
cpu: 500m
memory: 1Gi
command:
- "/bin/sh"
- "-c"
- "./bin/kafka-server-start.sh config/server.properties --override broker.id=${HOSTNAME##*-}"
ports:
- name: server
containerPort: 9092
volumeMounts:
- name: config
mountPath: /opt/kafka/config/server.properties
subPath: server.properties
- name: data
mountPath: /data/kafka/logs
volumes:
- name: config
configMap:
name: kafka-config
volumeClaimTemplates:
- metadata:
name: data
spec:
accessModes: [ "ReadWriteOnce" ]
storageClassName: kafka-data-db
resources:
requests:
storage: 10Gi
创建配置清单：
# kubectl apply -f kafka-storage.yaml
# kubectl apply -f kafka-svc.yaml
# kubectl apply -f kafka-config.yaml
# kubectl apply -f kafka.yaml
# kubectl get pod -n kube-ops
NAME READY STATUS RESTARTS AGE
kafka-0 1/1 Running 0 13m
kafka-1 1/1 Running 0 13m
kafka-2 1/1 Running 0 10m
zk-0 1/1 Running 0 77m
zk-1 1/1 Running 0 77m
zk-2 1/1 Running 0 76m
测试：
（1）、进入一个container，创建topic，并开启consumer等待producer生产数据
# kubectl exec -it -n kube-ops kafka-0 -- /bin/bash
$ cd /opt/kafka
$ ./bin/kafka-topics.sh --create --topic test --zookeeper zk-0.zk-svc.kube-ops.svc.cluster.local:2181,zk-1.zk-svc.kube-ops.svc.cluster.local:2181,zk-2.zk-svc.kube-ops.svc.cluster.local:2181 --partitions 3 --replication-factor 2
Created topic "test".
# 消费
$ ./bin/kafka-console-consumer.sh --topic test --bootstrap-server localhost:9092
（2）、再进入另一个container做producer：
# kubectl exec -it -n kube-ops kafka-1 -- /bin/bash
$ cd /opt/kafka
$ ./bin/kafka-console-producer.sh --topic test --broker-list localhost:9092
hello
nihao
可以看到consumer上会产生消费信息：
$ ./bin/kafka-console-consumer.sh --topic test --bootstrap-server localhost:9092
hello
nihao
至此，kafka集群搭建完成。
部署Logstash
在这里部署Logstash的作用是读取kafka中的信息，然后传递给我们的后端存储ES，为了简化，我这里直接使用Deployment部署了。
制作镜像，Dockerfile如下：
FROM centos:centos7
LABEL "auth"="rookieops" \
"mail"="rookieops@163.com"
ENV TIME_ZONE Asia/Shanghai
# install JAVA
ADD jdk-8u131-linux-x64.tar.gz /opt/
ENV JAVA_HOME /opt/jdk1.8.0_131
ENV PATH ${JAVA_HOME}/bin:${PATH}
# install logstash
ADD logstash-7.1.1.tar.gz /opt/
RUN mv /opt/logstash-7.1.1 /opt/logstash
（1）、定义configMap配置清单（logstash-config.yaml）
apiVersion: v1
kind: ConfigMap
metadata:
name: logstash-k8s-config
namespace: kube-ops
data:
containers.conf: |
input {
kafka {
codec => "json"
topics => ["test"]
bootstrap_servers => ["kafka-0.kafka-svc.kube-ops:9092, kafka-1.kafka-svc.kube-ops:9092, kafka-2.kafka-svc.kube-ops:9092"]
group_id => "logstash-g1"
}
}
output {
elasticsearch {
hosts => ["es-cluster-0.elasticsearch.kube-ops:9200", "es-cluster-1.elasticsearch.kube-ops:9200", "es-cluster-2.elasticsearch.kube-ops:9200"]
index => "logstash-%{+YYYY.MM.dd}"
}
}
（2）、定义Deployment配置清单（logstash.yaml）
kind: Deployment
metadata:
name: logstash
namespace: kube-ops
spec:
replicas: 1
selector:
matchLabels:
app: logstash
template:
metadata:
labels:
app: logstash
spec:
containers:
- name: logstash
image: registry.cn-hangzhou.aliyuncs.com/rookieops/logstash-kubernetes:7.1.1
volumeMounts:
- name: config
mountPath: /opt/logstash/config/containers.conf
subPath: containers.conf
command:
- "/bin/sh"
- "-c"
- "/opt/logstash/bin/logstash -f /opt/logstash/config/containers.conf"
volumes:
- name: config
configMap:
name: logstash-k8s-config
然后生成配置：
# kubectl apply -f logstash-config.yaml
# kubectl apply -f logstash.yaml

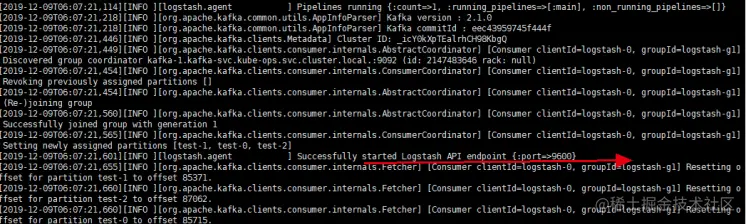

然后观察状态，查看日志：
# kubectl get pod -n kube-ops
NAME READY STATUS RESTARTS AGE
dingtalk-hook-856c5dbbc9-srcm6 1/1 Running 0 3d20h
es-cluster-0 1/1 Running 0 22m
es-cluster-1 1/1 Running 0 22m
es-cluster-2 1/1 Running 0 22m
kafka-0 1/1 Running 0 3h6m
kafka-1 1/1 Running 0 3h6m
kafka-2 1/1 Running 0 3h6m
kibana-7fc9f8c964-dqr68 1/1 Running 0 5d2h
logstash-678c945764-lkl2n 1/1 Running 0 10m
zk-0 1/1 Running 0 3d21h
zk-1 1/1 Running 0 3d21h
zk-2 1/1 Running 0 3d21h
部署Fluentd
Fluentd 是一个高效的日志聚合器，是用 Ruby 编写的，并且可以很好地扩展。对于大部分企业来说，Fluentd 足够高效并且消耗的资源相对较少，另外一个工具Fluent-bit更轻量级，占用资源更少，但是插件相对 Fluentd 来说不够丰富，所以整体来说，Fluentd 更加成熟，使用更加广泛，所以我们这里也同样使用 Fluentd 来作为日志收集工具。
（1）、安装fluent-plugin-kafka插件
我这里的安装步骤是先起一个fluentd容器，然后安装插件，最后commit一下，再推送到仓库。具体步骤如下：
a、先用docker起一个容器
# docker run -it registry.cn-hangzhou.aliyuncs.com/rookieops/fluentd-elasticsearch:v2.0.4 /bin/bash
$ gem install fluent-plugin-kafka --no-document
b、退出容器，重新commit 一下：
# docker commit c29b250d8df9 registry.cn-hangzhou.aliyuncs.com/rookieops/fluentd-elasticsearch:v2.0.4
c、将安装了插件的镜像推向仓库：
# docker push registry.cn-hangzhou.aliyuncs.com/rookieops/fluentd-elasticsearch:v2.0.4
（2）、定义Fluentd的configMap（fluentd-config.yaml）
kind: ConfigMap
apiVersion: v1
metadata:
name: fluentd-config
namespace: kube-ops
labels:
addonmanager.kubernetes.io/mode: Reconcile
data:
system.conf: |-
<system>
root_dir /tmp/fluentd-buffers/
</system>
containers.input.conf: |-
<source>
@id fluentd-containers.log
@type tail
path /var/log/containers/*.log
pos_file /var/log/es-containers.log.pos
time_format %Y-%m-%dT%H:%M:%S.%NZ
localtime
tag raw.kubernetes.*
format json
read_from_head true
</source>
# Detect exceptions in the log output and forward them as one log entry.
<match raw.kubernetes.**>
@id raw.kubernetes
@type detect_exceptions
remove_tag_prefix raw
message log
stream stream
multiline_flush_interval 5
max_bytes 500000
max_lines 1000
</match>
system.input.conf: |-
# Logs from systemd-journal for interesting services.
<source>
@id journald-docker
@type systemd
filters [{ "_SYSTEMD_UNIT": "docker.service" }]
<storage>
@type local
persistent true
</storage>
read_from_head true
tag docker
</source>
<source>
@id journald-kubelet
@type systemd
filters [{ "_SYSTEMD_UNIT": "kubelet.service" }]
<storage>
@type local
persistent true
</storage>
read_from_head true
tag kubelet
</source>
forward.input.conf: |-
# Takes the messages sent over TCP
<source>
@type forward
</source>
output.conf: |-
# Enriches records with Kubernetes metadata
<filter kubernetes.**>
@type kubernetes_metadata
</filter>
<match **>
@id kafka
@type kafka2
@log_level info
include_tag_key true
brokers kafka-0.kafka-svc.kube-ops:9092,kafka-1.kafka-svc.kube-ops:9092,kafka-2.kafka-svc.kube-ops:9092
logstash_format true
request_timeout 30s
<buffer>
@type file
path /var/log/fluentd-buffers/kubernetes.system.buffer
flush_mode interval
retry_type exponential_backoff
flush_thread_count 2
flush_interval 5s
retry_forever
retry_max_interval 30
chunk_limit_size 2M
queue_limit_length 8
overflow_action block
</buffer>
# data type settings
<format>
@type json
</format>
# topic settings
topic_key topic
default_topic test
# producer settings
required_acks -1
compression_codec gzip
</match>
（3）、定义DeamonSet配置清单（fluentd-daemonset.yaml）
apiVersion: v1
kind: ServiceAccount
metadata:
name: fluentd-es
namespace: kube-ops
labels:
k8s-app: fluentd-es
kubernetes.io/cluster-service: "true"
addonmanager.kubernetes.io/mode: Reconcile
---
kind: ClusterRole
apiVersion: rbac.authorization.k8s.io/v1
metadata:
name: fluentd-es
labels:
k8s-app: fluentd-es
kubernetes.io/cluster-service: "true"
addonmanager.kubernetes.io/mode: Reconcile
rules:
- apiGroups:
- ""
resources:
- "namespaces"
- "pods"
verbs:
- "get"
- "watch"
- "list"
---
kind: ClusterRoleBinding
apiVersion: rbac.authorization.k8s.io/v1
metadata:
name: fluentd-es
labels:
k8s-app: fluentd-es
kubernetes.io/cluster-service: "true"
addonmanager.kubernetes.io/mode: Reconcile
subjects:
- kind: ServiceAccount
name: fluentd-es
namespace: kube-ops
apiGroup: ""
roleRef:
kind: ClusterRole
name: fluentd-es
apiGroup: ""
---
apiVersion: apps/v1
kind: DaemonSet
metadata:
name: fluentd-es
namespace: kube-ops
labels:
k8s-app: fluentd-es
version: v2.0.4
kubernetes.io/cluster-service: "true"
addonmanager.kubernetes.io/mode: Reconcile
spec:
selector:
matchLabels:
k8s-app: fluentd-es
version: v2.0.4
template:
metadata:
labels:
k8s-app: fluentd-es
kubernetes.io/cluster-service: "true"
version: v2.0.4
# This annotation ensures that fluentd does not get evicted if the node
# supports critical pod annotation based priority scheme.
# Note that this does not guarantee admission on the nodes (#40573).
annotations:
scheduler.alpha.kubernetes.io/critical-pod: ''
spec:
serviceAccountName: fluentd-es
containers:
- name: fluentd-es
image: registry.cn-hangzhou.aliyuncs.com/rookieops/fluentd-elasticsearch:v2.0.4
command:
- "/bin/sh"
- "-c"
- "/run.sh $FLUENTD_ARGS"
env:
- name: FLUENTD_ARGS
value: --no-supervisor -q
resources:
limits:
memory: 500Mi
requests:
cpu: 100m
memory: 200Mi
volumeMounts:
- name: varlog
mountPath: /var/log
- name: varlibdockercontainers
mountPath: /var/lib/docker/containers
readOnly: true
- name: config-volume
mountPath: /etc/fluent/config.d
nodeSelector:
beta.kubernetes.io/fluentd-ds-ready: "true"
tolerations:
- key: node-role.kubernetes.io/master
operator: Exists
effect: NoSchedule
terminationGracePeriodSeconds: 30
volumes:
- name: varlog
hostPath:
path: /var/log
- name: varlibdockercontainers
hostPath:
path: /var/lib/docker/containers
- name: config-volume
configMap:
name: fluentd-config
创建配置清单：
# kubectl apply -f fluentd-daemonset.yaml
# kubectl apply -f fluentd-config.yaml
# kubectl get pod -n kube-ops
NAME READY STATUS RESTARTS AGE
dingtalk-hook-856c5dbbc9-srcm6 1/1 Running 0 3d21h
es-cluster-0 1/1 Running 0 112m
es-cluster-1 1/1 Running 0 112m
es-cluster-2 1/1 Running 0 112m
fluentd-es-jvhqv 1/1 Running 0 4h29m
fluentd-es-s7v6m 1/1 Running 0 4h29m
kafka-0 1/1 Running 0 4h36m
kafka-1 1/1 Running 0 4h36m
kafka-2 1/1 Running 0 4h36m
kibana-7fc9f8c964-dqr68 1/1 Running 0 5d4h
logstash-678c945764-lkl2n 1/1 Running 0 100m
zk-0 1/1 Running 0 3d23h
zk-1 1/1 Running 0 3d23h
zk-2 1/1 Running 0 3d23h
至此，整套流程搭建完了，然后我们进入一台kafka容器，我们查看consumer消息，如下：

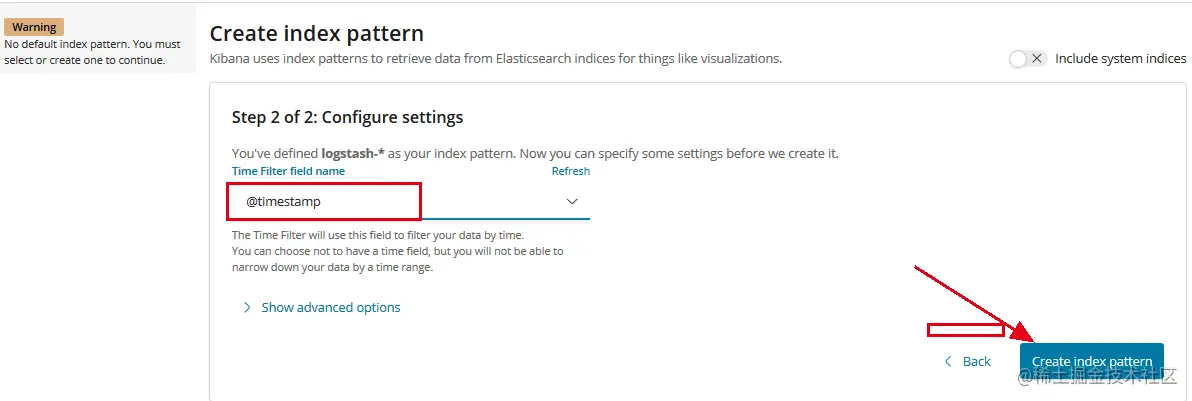

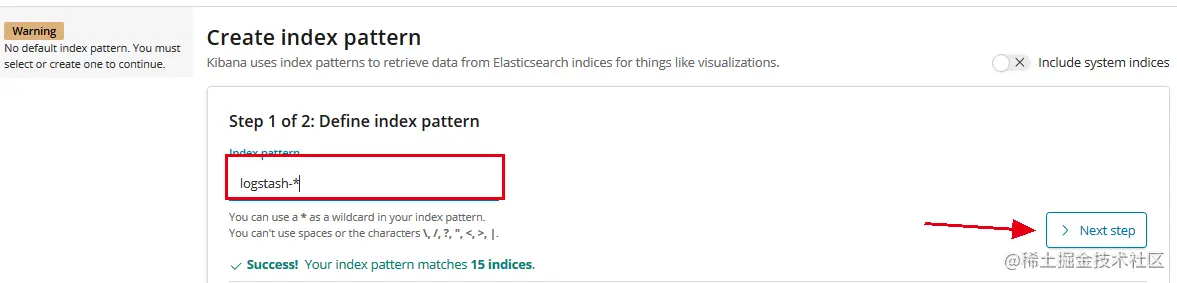

然后进入kibana，先创建索引，由于我们在logstash的配置文件中定义了索引为logstash-%{+YYYY.MM.dd}，所以我们创建索引如下：

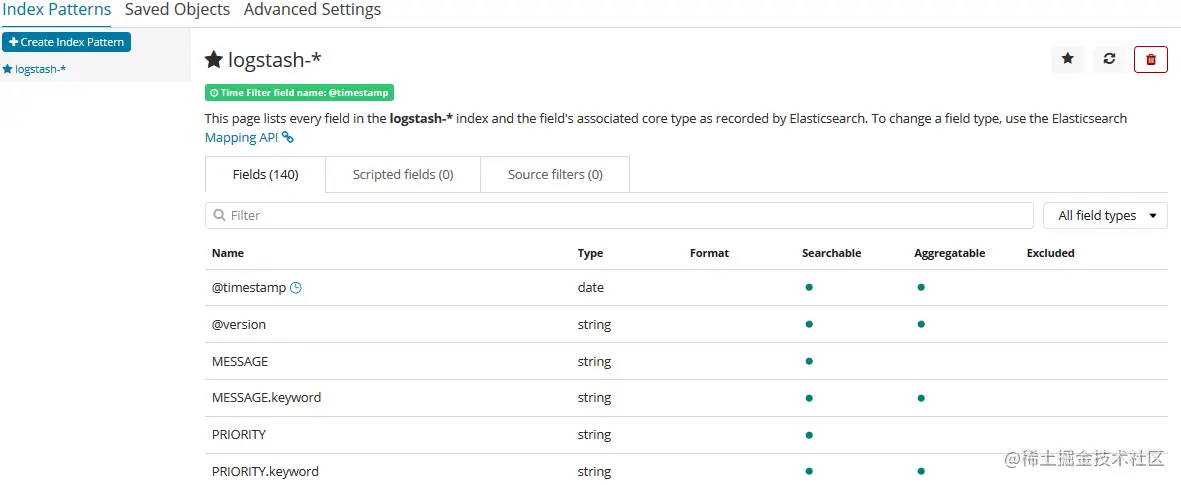

创建成功后如下：

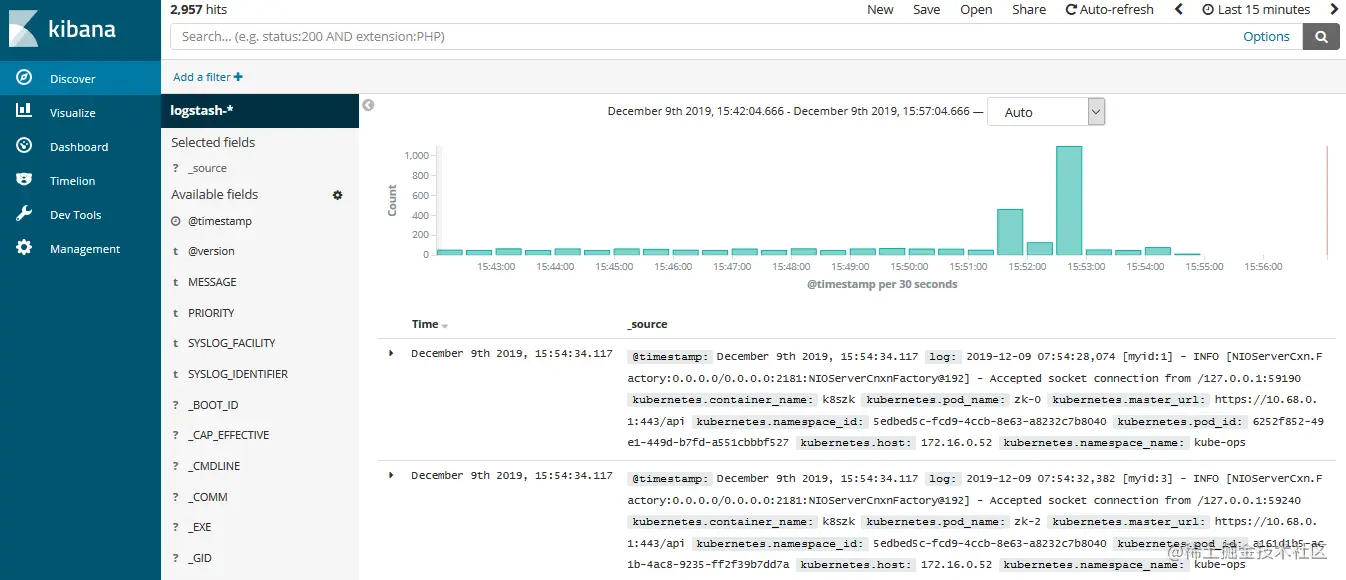

然后我们查看日志信息，如下：
到此，整个日志收集系统搭建完成。
