本文你将会学会如何使用canvas绘画优美的线条

如果您从还未使用过canvas,推荐看这篇文章帮助您快速度过新手村 Canvas--零开始绘画矩形

线条属性

1、lineCap属性

lineCap 定义上下文中线的端点，可以有以下 3 个值。

butt：默认值，端点是垂直于线段边缘的平直边缘。
round：端点是在线段边缘处以线宽为直径的半圆。
square：端点是在选段边缘处以线宽为长、以一半线宽为宽的矩形。

2、lineJoin属性

lineJoin 定义两条线相交产生的拐角，可将其称为连接。在连接处创建一个填充三角形，可以使用 lineJoin 设置它的基本属性。

miter：默认值，在连接处边缘延长相接。miterLimit 是角长和线宽所允许的最大比例(默认是 10)。
bevel：连接处是一个对角线斜角。
round：连接处是一个圆。

3、线宽 lineWidth 定义线的宽度(默认值为 1.0)。

4、笔触样式 strokeStyle 定义线和形状边框的颜色和样式。

后面两个前面已经说过了，这里我们着重来看看前两个属性。

lineCap

<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta http-equiv="X-UA-Compatible" content="IE=edge">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>Document</title>
</head>
<body>
  <canvas id="canvas" style="border: 1px solid #aaaaaa; margin: 50px auto;" width="800" height="600">
    你的浏览器居然不支持Canvas.
  </canvas>
  <script>
   window.onload = function(){
        var canvas = document.getElementById("canvas");
        canvas.width = 800;
        canvas.height = 600;
        var context = canvas.getContext("2d");

        context.lineWidth = 50;
        context.strokeStyle = "#1BAAAA";

        context.beginPath();
        context.moveTo(100,100);
        context.lineTo(700,100);
        context.lineCap = "butt";
        context.stroke();

        context.beginPath();
        context.moveTo(100,300);
        context.lineTo(700,300);
        context.lineCap = "round";
        context.stroke();

        context.beginPath();
        context.moveTo(100,500);
        context.lineTo(700,500);
        context.lineCap = "square";
        context.stroke();

        //下面画两个基准线方便观察
        context.lineWidth = 3;
        context.strokeStyle = "black";

        context.beginPath();
        context.moveTo(100,0);
        context.lineTo(100,600);
        context.moveTo(700,0);
        context.lineTo(700,600);
        context.stroke();
    }
  </script>
</body>
</html>

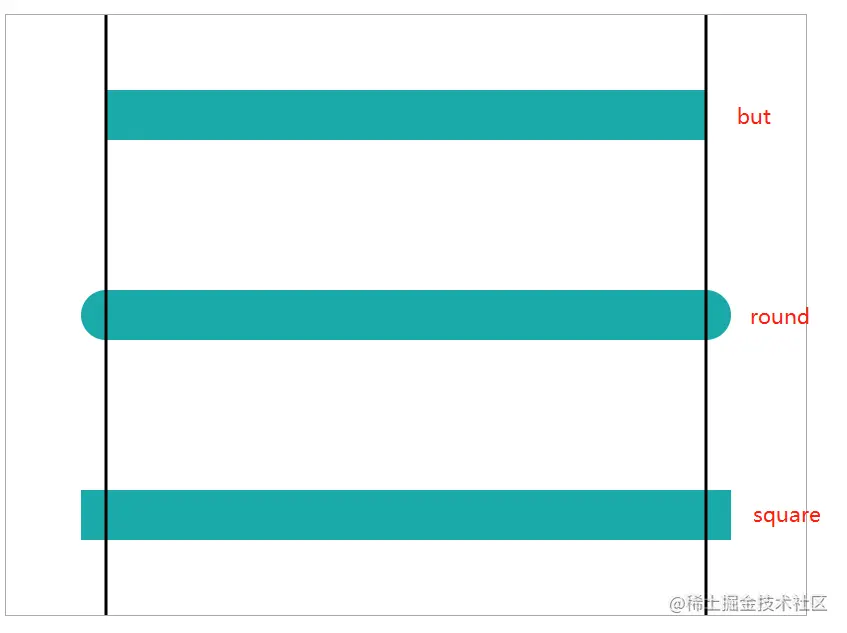

演示图：

线段的链接 lineJoin

<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta http-equiv="X-UA-Compatible" content="IE=edge">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>Document</title>
</head>
<body>
  <canvas id="canvas" style="border: 1px solid #aaaaaa; margin: 50px auto;" width="800" height="600">
    你的浏览器居然不支持Canvas.
  </canvas>
  <script>
   window.onload = function(){
        var canvas = document.getElementById("canvas");
        canvas.width = 800;
        canvas.height = 600;
        var context = canvas.getContext("2d");

        context.beginPath();
        context.moveTo(100,100);
        context.lineTo(300,300);
        context.lineTo(100,500);
        context.lineJoin = "miter";
        context.lineWidth = 20;
        context.strokeStyle = "red";
        context.stroke();

        context.beginPath();
        context.moveTo(300,100);
        context.lineTo(500,300);
        context.lineTo(300,500);
        context.lineJoin = "bevel";
        context.lineWidth = 20;
        context.strokeStyle = "blue";
        context.stroke();

        context.beginPath();
        context.moveTo(500,100);
        context.lineTo(700,300);
        context.lineTo(500,500);
        context.lineJoin = "round";
        context.lineWidth = 20;
        context.strokeStyle = "black";
        context.stroke();
    }

    function drawRect(ctx, x, y, width, height, fillColor, borderWidth, borderColor){
      ctx.beginPath();
        ctx.rect( x, y, width, height)
        ctx.lineWidth = borderWidth;
        ctx.strokeStyle = borderColor;
        ctx.fillStyle = fillColor;

        ctx.fill();
        ctx.stroke();
    }
  </script>
</body>
</html>

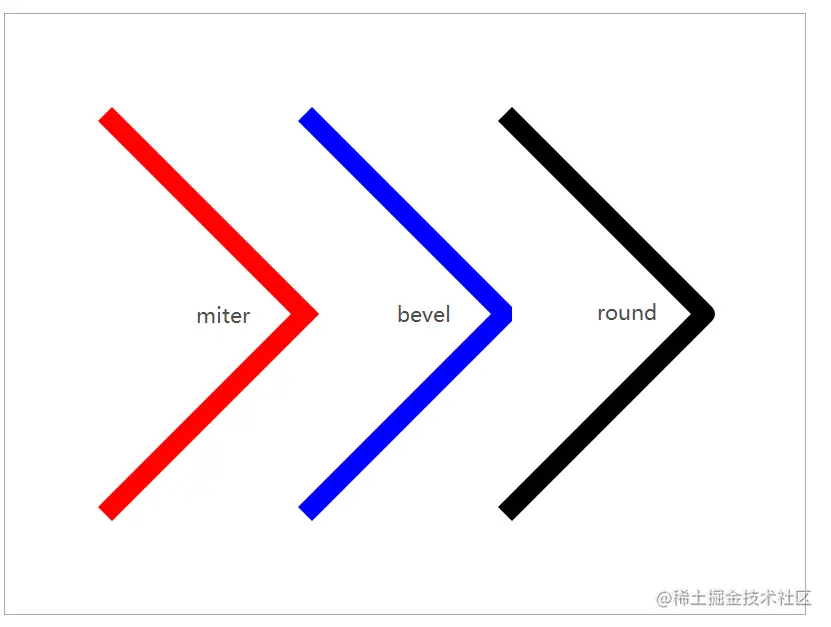

演示图：

填充渐变形状

添加渐变线：

var grd = context.createLinearGradient(xstart,ystart,xend,yend);

为渐变线添加关键色(类似于颜色断点)：
```
grd.addColorStop(stop,color);
```

这里的stop传递的是 0 ~ 1 的浮点数，代表断点到(xstart,ystart)的距离占整个渐变色长度是比例。

应用渐变：

context.fillStyle = grd;
context.strokeStyle = grd;

eg：

<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta http-equiv="X-UA-Compatible" content="IE=edge">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>Document</title>
</head>
<body>
  <canvas id="canvas" style="border: 1px solid #aaaaaa; margin: 50px auto;" width="800" height="600">
    你的浏览器居然不支持Canvas.
  </canvas>
  <script>
   window.onload = function(){
        var canvas = document.getElementById("canvas");
        canvas.width = 800;
        canvas.height = 600;
        var context = canvas.getContext("2d");

        context.rect(200,100,400,400);

        // 1.添加渐变线 (200, 300) ==> (600, 300)
        var grd = context.createLinearGradient(200, 300, 600, 300)
        // 2.添加关键色
        grd.addColorStop(0, 'grey')
        grd.addColorStop(0.5, 'lightblue')
        grd.addColorStop(1, 'lightyellow')
        // 3.应用渐变
        context.fillStyle = grd
        context.fill()
    }

    function drawRect(ctx, x, y, width, height, fillColor, borderWidth, borderColor){
      ctx.beginPath();
        ctx.rect( x, y, width, height)
        ctx.lineWidth = borderWidth;
        ctx.strokeStyle = borderColor;
        ctx.fillStyle = fillColor;

        ctx.fill();
        ctx.stroke();
    }
  </script>
</body>
</html>

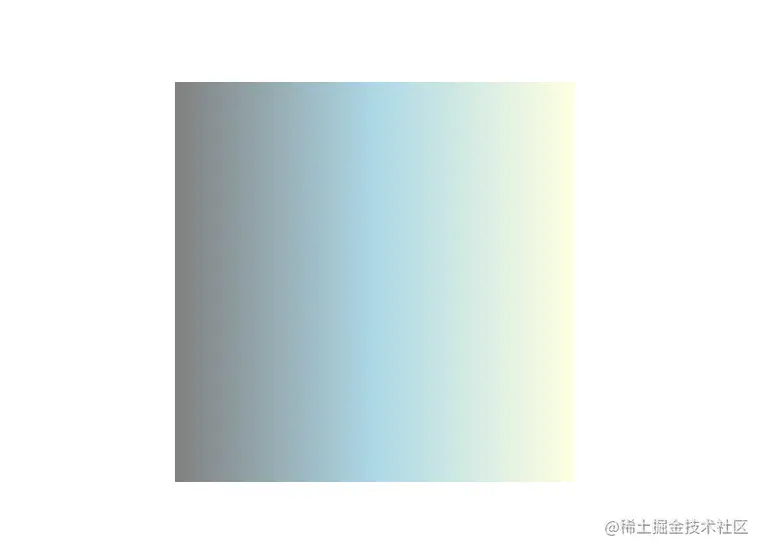

演示图：

<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta http-equiv="X-UA-Compatible" content="IE=edge">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>Document</title>
</head>
<body>
  <canvas id="canvas" style="border: 1px solid #aaaaaa; margin: 50px auto;" width="800" height="600">
    你的浏览器居然不支持Canvas.
  </canvas>
  <script>
   window.onload = function(){
        var canvas = document.getElementById("canvas");
        canvas.width = 800;
        canvas.height = 600;
        var context = canvas.getContext("2d");

       var grd = context.createLinearGradient(100,300,700,300);

        //添加颜色断点
        grd.addColorStop(0,"olive");
        grd.addColorStop(0.25,"maroon");
        grd.addColorStop(0.5,"aqua");
        grd.addColorStop(0.75,"fuchsia");
        grd.addColorStop(0.25,"black");

        //应用渐变
        context.fillStyle = grd;
        context.strokeStyle = grd;

        context.strokeRect(200,50,300,50);
        context.strokeRect(200,100,150,50);
        context.strokeRect(200,150,450,50);

        context.fillRect(200,300,300,50);
        context.fillRect(200,350,150,50);
        context.fillRect(200,400,450,50);

        context.fillRect(0,550,800,25);

    }
  </script>
</body>
</html>

径向渐变

添加渐变圆：

var grd = context.createRadialGradient(x0,y0,r0,x1,y1,r1);

为渐变线添加关键色(类似于颜色断点)：
```
grd.addColorStop(stop,color);
```

应用渐变：

context.fillStyle = grd;
context.strokeStyle = grd;

<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta http-equiv="X-UA-Compatible" content="IE=edge">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>Document</title>
</head>
<body>
  <canvas id="canvas" style="border: 1px solid #aaaaaa; margin: 50px auto;" width="800" height="600">
    你的浏览器居然不支持Canvas.
  </canvas>
  <script>
   window.onload = function(){
        var canvas = document.getElementById("canvas");
        canvas.width = 800;
        canvas.height = 600;
        var context = canvas.getContext("2d");

       var grd = context.createRadialGradient(400,300,100,400,300,400);

        //添加颜色断点
        grd.addColorStop(0,"olive");
        grd.addColorStop(0.25,"maroon");
        grd.addColorStop(0.5,"aqua");
        grd.addColorStop(0.75,"fuchsia");
        grd.addColorStop(1,"black");

        //应用渐变
        context.fillStyle = grd;
        context.fillRect(100,100,600,400);

    }
  </script>
</body>
</html>

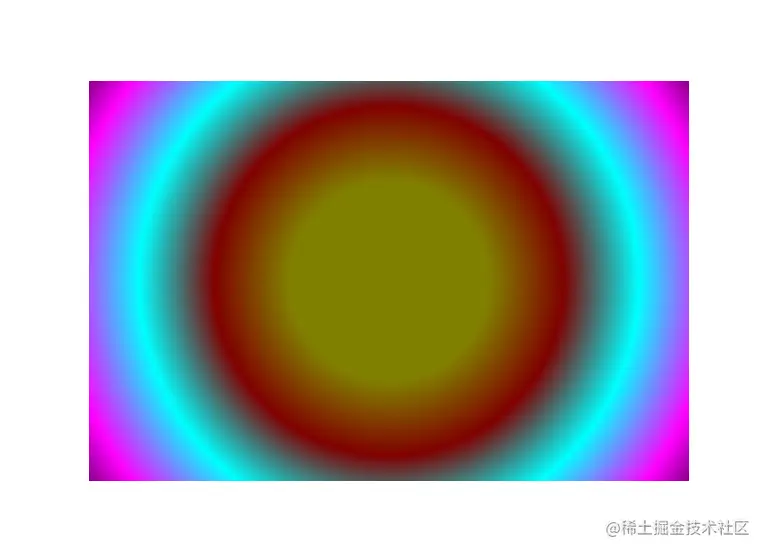

演示图:

填充纹理

纹理其实就是图案的重复，填充图案通过createPattern()函数进行初始化。它需要传进两个参数createPattern(img,repeat-style)，第一个是Image对象实例，第二个参数是String类型，表示在形状中如何显示repeat图案。可以使用这个函数加载图像或者整个画布作为形状的填充图案。

有以下4种图像填充类型：

平面上重复：repeat;
x轴上重复：repeat-x;
y轴上重复：repeat-y;
不使用重复：no-repeat;

创建并填充图案

<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta http-equiv="X-UA-Compatible" content="IE=edge">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>Document</title>
</head>
<body>
  <canvas id="canvas" style="border: 1px solid #aaaaaa; margin: 50px auto;" width="800" height="600">
    你的浏览器居然不支持Canvas.
  </canvas>
  <script>
   window.onload = function(){
        var canvas = document.getElementById("canvas");
        canvas.width = 800;
        canvas.height = 600;
        var context = canvas.getContext("2d");

        const img = new Image()
        img.src = 'https://tse2-mm.cn.bing.net/th/id/OIP-C.MFrj4rjM7ElBNf6yBZ85AwHaH6?w=175&h=187&c=7&r=0&o=5&pid=1.7'
        img.onload = function(){
          const pattern = context.createPattern(img, 'repeat')
          context.fillStyle = pattern
          context.fillRect(100, 100, 600, 400)

        }

    }
  </script>
</body>
</html>

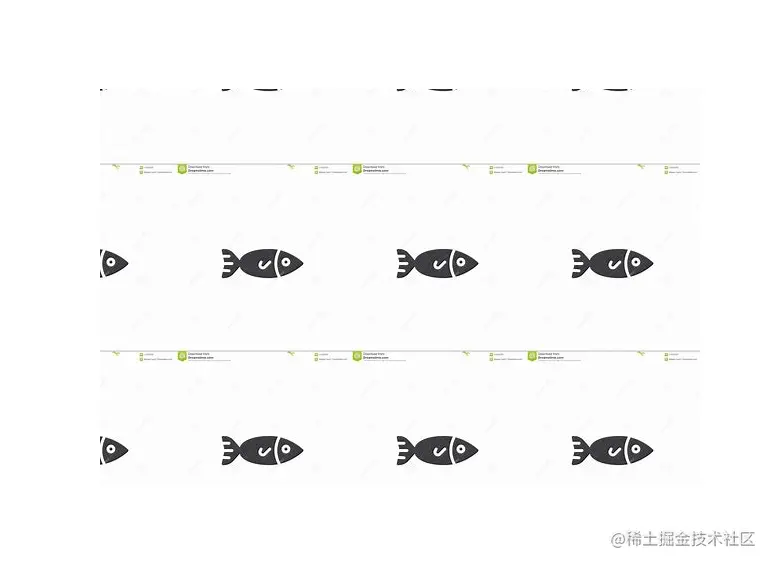

演示图：

绘制标准圆弧

高级路径

我们要挑战路径的最难的部分了——高级路径，之前一直都是在学习绘制线条，接下来的我们详细看看绘制曲线（高级路径）的有关方法。

标准圆弧：arc()
复杂圆弧：arcTo()
二次贝塞尔曲线：quadraticCurveTo()
三次贝塞尔曲线：bezierCurveTo()

使用`arc()`绘制圆弧

arc()的使用方法如下：

context.arc(x,y,radius,startAngle,endAngle,anticlockwise)

前面三个参数，分别是圆心坐标与圆半径。startAngle、endAngle使用的是弧度值，不是角度值。 弧度的规定是绝对的。anticlockwise表示绘制的方法，是顺时针还是逆时针绘制。它传入布尔值，true表示逆时针绘制，false表示顺时针绘制，缺省值为false。

<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta http-equiv="X-UA-Compatible" content="IE=edge">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>Document</title>
</head>
<body>
  <canvas id="canvas" style="border: 1px solid #aaaaaa; margin: 50px auto;" width="800" height="600">
    你的浏览器居然不支持Canvas.
  </canvas>
  <script>
   window.onload = function(){
        var canvas = document.getElementById("canvas");
        canvas.width = 800;
        canvas.height = 600;
        var context = canvas.getContext("2d");

        context.arc(400, 300, 200, Math.PI,2*Math.PI) //顺时针
        context.fill()

    }
  </script>
</body>
</html>

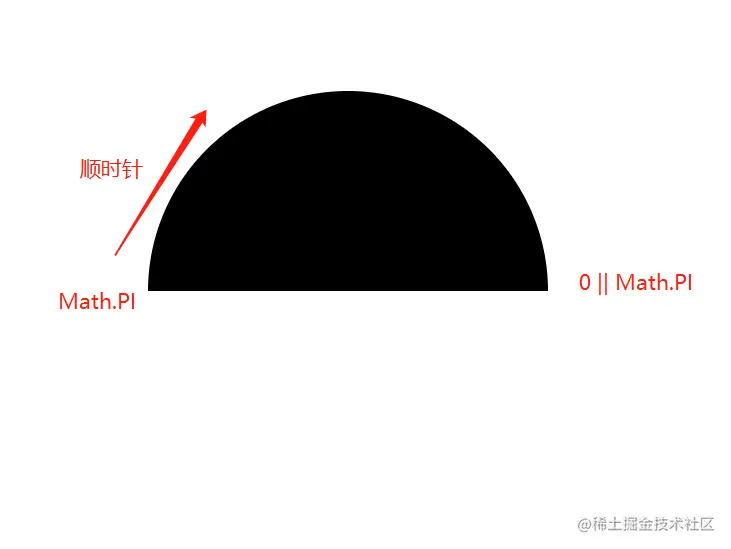

演示图：

绘制圆角矩形

下面，我们结合基本路径和高级路径的知识，绘制一个圆角矩形。

圆角矩形是由四段线条和四个1/4圆弧组成，拆解如下。

圆角矩形的组成

因为我们要写的是函数而不是一个固定的圆角矩形，所以这里列出的是函数需要的参数。分析好之后，直接敲出代码。

<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta http-equiv="X-UA-Compatible" content="IE=edge">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>Document</title>
</head>
<body>
  <canvas id="canvas" style="border: 1px solid #aaaaaa; margin: 50px auto;" width="800" height="800">
    你的浏览器居然不支持Canvas.
  </canvas>
  <script>
   window.onload = function(){
        var canvas = document.getElementById("canvas");
        canvas.width = 800;
        canvas.height = 800;
        var context = canvas.getContext("2d");
        context.fillStyle = "#FFF";
        context.fillRect(0,0,800,600);

        drawRoundRect(context, 200, 200, 400, 400, 50);
        context.strokeStyle = "#0078AA";
        context.stroke();
    }

    function drawRoundRect(cxt, x, y, width, height, radius){
        cxt.beginPath();
        cxt.arc(x + radius, y + radius, radius, Math.PI, Math.PI * 3 / 2);
        cxt.lineTo(width - radius + x, y);
        cxt.arc(width - radius + x, radius + y, radius, Math.PI * 3 / 2, Math.PI * 2);
        cxt.lineTo(width + x, height + y - radius);
        cxt.arc(width - radius + x, height - radius + y, radius, 0, Math.PI * 1 / 2);
        cxt.lineTo(radius + x, height +y);
        cxt.arc(radius + x, height - radius + y, radius, Math.PI * 1 / 2, Math.PI);
        cxt.closePath();
    }
  </script>
</body>
</html>

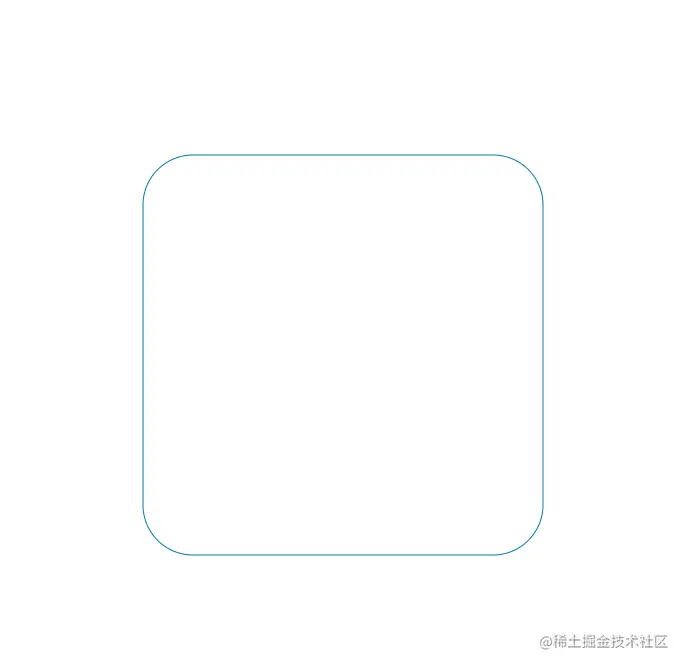

演示图

使用切点绘制圆弧

arcTo()方法接收5个参数，分别是两个切点的坐标和圆弧半径。这个方法是依据切线画弧线，即由两个切线确定一条弧线。具体如下。

arcTo(x1,y1,x2,y2,radius)

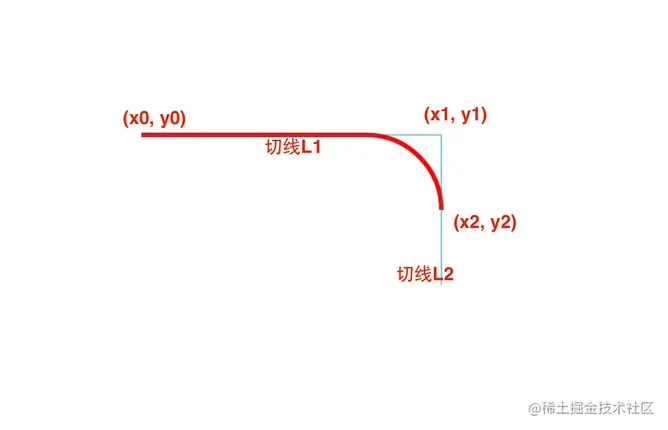

这个函数以给定的半径绘制一条弧线，圆弧的起点与当前路径的位置到(x1, y1)点的直线相切，圆弧的终点与(x1, y1)点到(x2, y2)的直线相切。因此其通常配合moveTo()或lineTo()使用。其能力是可以被更为简单的arc()替代的，其复杂就复杂在绘制方法上使用了切点。

<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta http-equiv="X-UA-Compatible" content="IE=edge">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>Document</title>
</head>
<body>
  <canvas id="canvas" style="border: 1px solid #aaaaaa; margin: 50px auto;" width="800" height="800">
    你的浏览器居然不支持Canvas.
  </canvas>
  <script>
      window.onload = function(){
        var canvas = document.getElementById("canvas");
        canvas.width = 800;
        canvas.height = 600;
        var context = canvas.getContext("2d");
        context.fillStyle = "#FFF";
        context.fillRect(0,0,800,600);

        drawArcTo(context, 200, 200, 600, 200, 600, 400, 100);
    };

    function drawArcTo(cxt, x0, y0, x1, y1, x2, y2, r){
        cxt.beginPath();
        cxt.moveTo(x0, y0);
        cxt.arcTo(x1, y1, x2, y2, r);

        cxt.lineWidth = 6;
        cxt.strokeStyle = "red";
        cxt.stroke();

        cxt.beginPath();
        cxt.moveTo(x0, y0);
        cxt.lineTo(x1, y1);
        cxt.lineTo(x2, y2);

        cxt.lineWidth = 1;
        cxt.strokeStyle = "#0088AA";
        cxt.stroke();

    }
  </script>
</body>
</html>

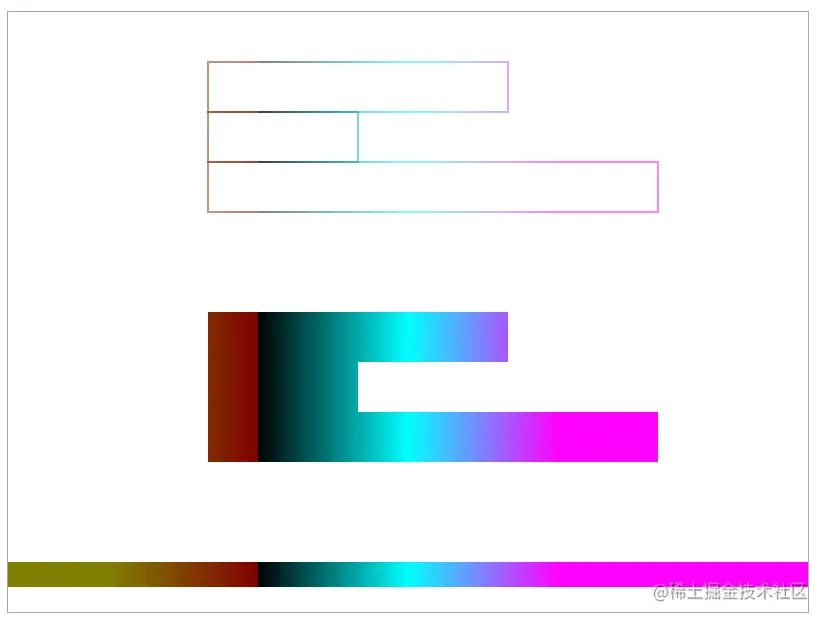

演示图

Canvas—绘画圆弧

本文你将会学会如何使用canvas绘画优美的线条

线条属性

lineCap

线段的链接 lineJoin

填充渐变形状

径向渐变

填充纹理

创建并填充图案

绘制标准圆弧

高级路径

使用arc()绘制圆弧

绘制圆角矩形

使用切点绘制圆弧

使用`arc()`绘制圆弧
