红黑树
红黑树是平衡二叉树的一种, 它与完全二叉树相比, 拥有更高效的插入和删除的效率, 还有能媲美完全二叉树的查找效率。
红黑树是由2-3树改进的一种数据结构，红黑树中的所有节点都被赋予一种颜色，要么黑色，要么红色; 因为有红色节点的存在，使得红黑树可以在进行插入、删除的操作的时候进行局部、少量的调整，即可维持红黑树的平衡。
调整操作包括：
- 左旋 2. 右旋 3. 变色
红黑树的性质
性质1：每个节点要么是黑色，要么是红色。
性质2： 根节点是黑色。
性质3：每个叶子节点是黑色。
性质4： 每个红色节点的两个自节点一定都是黑色，不能有两个红色节点相连。
性质5： 任意一节点到每个叶子节点的路径都包含数量相同的黑节点，称为黑高。
红黑树的这些性质保证了：从根到叶子的最长的可能路径不多于最短的可能路径的两倍长，因而保证了红黑树是大致平衡的。因为树的查找、添加、删除操作都与树的高度成正比，所以红黑树的这些性质保证了，红黑树在最差的情况下，仍有很好的查找，添加 和删除的效率。
红黑树保持自平衡的操作
1.变色
在必要的情况下，对节点进行变色处理，以维护红黑树的性质。
2.左旋
左旋操作是平衡树高的操作之一，对节点进行左旋操作可以使原节点位置的左子树高度减一，右子树的高度加一。
/**
* p p
* | |
* n y
* / \ ---> / \
* x y n ry
* / \ / \
* ly ry x ly
* 左旋操作
* 1. 将y的左子节点ly连接到n右子节点上
* 2. 修改ly的父节点指向n
* 3. 将n连接到y的左子节点位置上
* 4. 修改n的parent指定y
* 5. 修改y的parent指向n的父节点
* 6. 修改p本指向n的子节点指向y
* @param node
*/
private void leftSpin(Node<K,V> node){
if(node!=null){
Node<K,V> rn=node.right;
Node<K,V> pn=node.parent;
if(rn!=null){
//将y的左子节点ly连接到n右子节点上
node.right=rn.left;
//修改ly的父节点指向n
if(rn.left!=null)
rn.left.parent=node;
//将n连接到y的左子节点位置上
rn.left=node;
//修改n的parent指定y
node.parent=rn;
if(pn!=null){
//修改y的parent指向n的父节点
rn.parent=pn;
//修改p本指向n的子节点指向y
if(pn.left==node){
pn.left=rn;
}else {
pn.right=rn;
}
}else {
rn.parent=null;
this.root=rn;
}
}
}
}
3.右旋
对节点进行右旋操作可以使原节点位置的右子树高度减一，左子树的高度加一。
/**
* p p
* | |
* n x
* / \ / \
* x y ---> lx n
* / \ / \
* lx rx rx y
*
*
* 右旋操作
* 1. 将x的右子节点rx连接到n左子节点上
* 2. 修改rx的父节点指向n
* 3. 将n连接到x的右子节点位置上
* 4. 修改n的parent指定x
* 5. 修改x的parent指向n的父节点
* 6. 修改p本指向n的子节点指向x
* @param node
*/
private void rightSpin(Node<K,V> node){
if(node!=null){
Node<K,V> ln=node.left;
Node<K,V> pn=node.parent;
if(ln!=null){
//将x的右子节点rx连接到n左子节点上
node.left=ln.right;
//修改rx的父节点指向n
if(ln.right!=null)
ln.right.parent=node;
// 将n连接到x的右子节点位置上
ln.right=node;
// 修改n的parent指定x
node.parent=ln;
if(pn!=null){
// 修改x的parent指向n的父节点
ln.parent=pn;
// 修改p本指向n的子节点指向x
if(pn.left==node){
pn.left=ln;
}else {
pn.right=ln;
}
}else{
ln.parent=null;
this.root=ln;
}
}
}
}
插入节点
插入节点，前三种情况都比较简单，只有第四种情况需要调整
1.根节点为空
直接将node设为根节点，并设置为黑色。
2.插入节点的key值已存在
直接更新当前节点的值为新节点的值
3. 父节点为黑色
直接插入红色节点，不影响树平衡。
4. 父节点为红色（父亲节点必定为黑色，性质4）
4.1 叔叔节点为红色

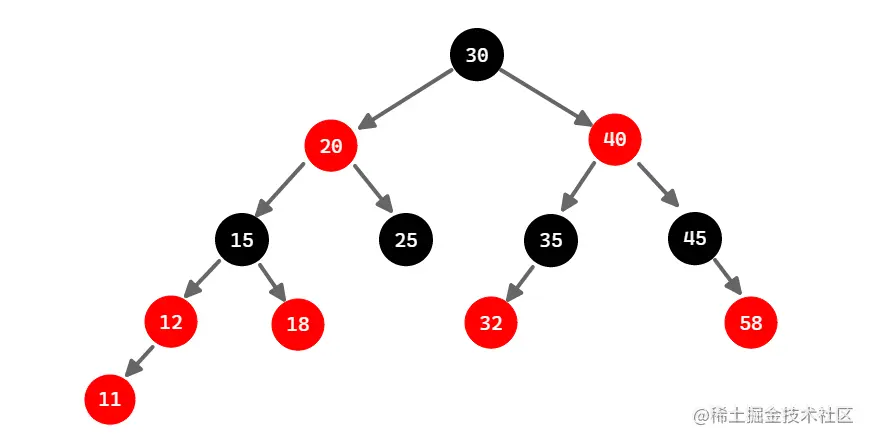

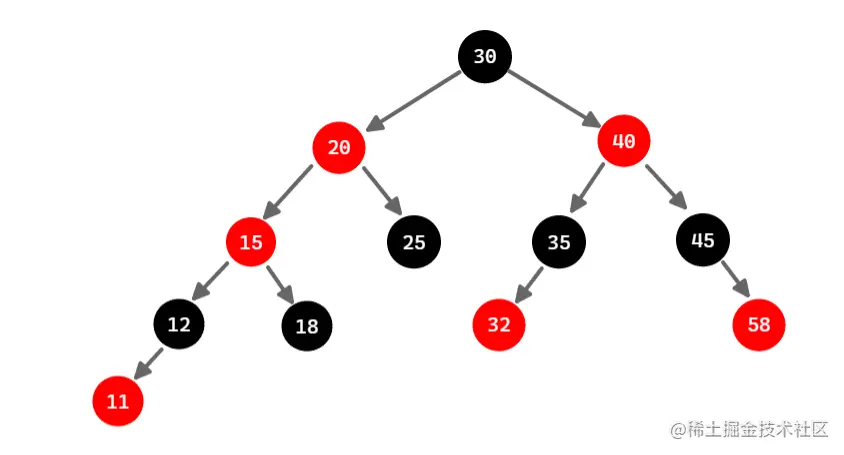

例如：插入节点 11
被插入节点和父亲节点红红相连，违反了性质4
这种情况下，以被插入节点的爷爷节点为根节点的子树范围内，无法通过左旋、右旋、变色操作来保持该子树的黑高不变，就需要向上扩大调整范围。
调整方法： 将父亲节点和叔叔节点染黑。爷爷节点染红。然后把爷爷节点15当成被插入的节点进行修复。
4.2 叔叔结点为黑色或为空

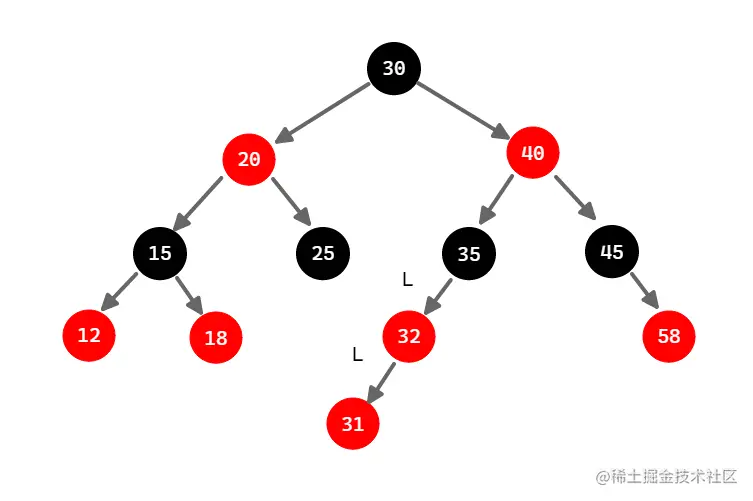

4.2.1 父节点在爷爷节点左侧，子节点在父节点左侧（LL双红）
例如插入31
出现了红红相连的情况，违反了性质4
调整方法：将父亲节点染黑。爷爷节点染红。 对爷爷节点右旋。

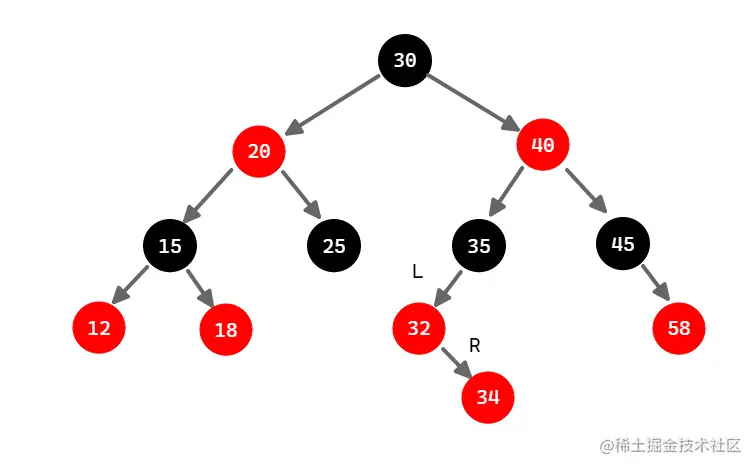

4.2.2 父节点在爷爷节点左侧，子节点在父节点右侧（LR双红）
这种情况与4.2.1的情况类似，可以很轻易的转换成4.2.1的情况
调整方法：对父亲节点左旋
就变成了4.2.1的情况

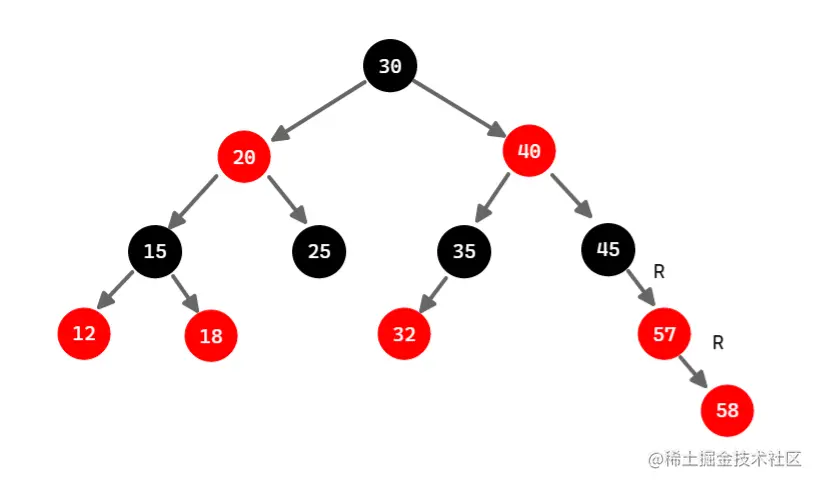

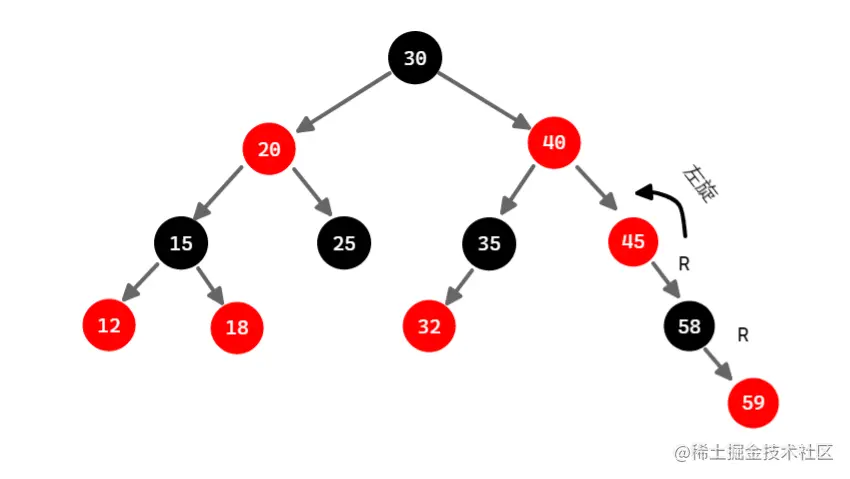

4.2.3 父节点在爷爷节点右侧，子节点在父节点右侧（RR双红）

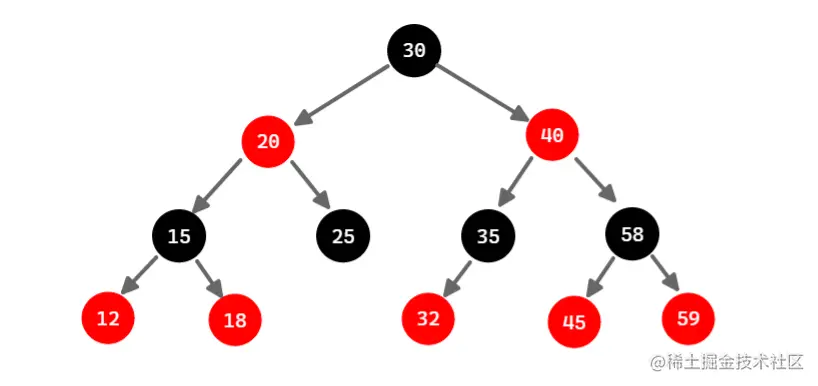

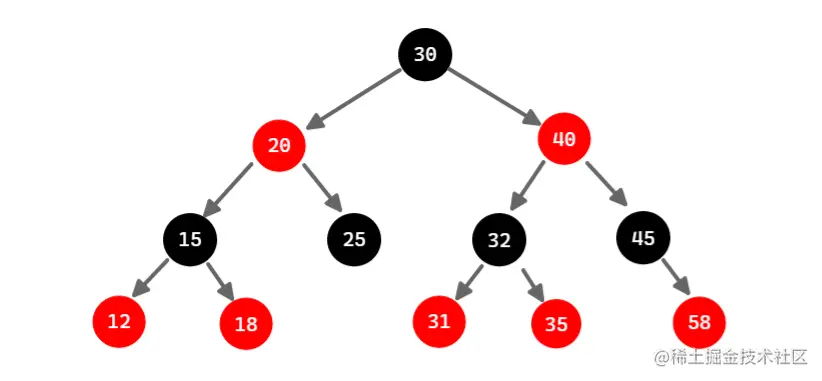

调整方法：将父亲节点染黑。爷爷节点染红。对爷爷节点左旋。

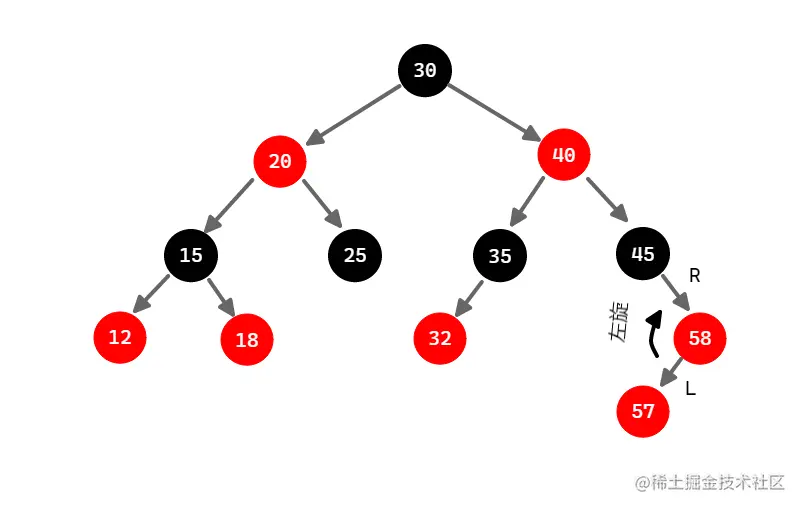

4.2.4 父节点在爷爷节点右侧，子节点在父节点左侧（RL双红）
调整方法：对父亲节点右旋 就转换成了4.2.3的情况
上述各种情况中 情况2 在插入元素时（putVal(Node<K,V> node)中）处理，其他情况都在fixTree(Node<K,V> node)中处理
插入元素
public void putVal(K key,V value){
// 将key 和 value 封装成Node对象
Node<K,V> node= new Node<K, V>(key, value);
// 存入红黑树
putVal(node);
}
private void putVal(Node<K,V> node){
Node<K,V> temp=this.root;
Node<K,V> parent=null;
//找要插入元素的父节点
while(temp!=null){
parent=temp;
int cmp=temp.key.compareTo(node.key);
if(cmp>0){
temp=temp.left;
}else if(cmp==0){// 这种情况下，key值已经在集合中存在了，直接用新值替换旧值。
temp.value=node.value;
return;
}else{
temp=temp.right;
}
}
//插入元素
if(parent==null){
this.root=node;
}else if(parent.key.compareTo(node.key)>0){
parent.left=node;
node.parent=parent;
}else{
parent.right=node;
node.parent=parent;
}
// 调用修复红黑树方法。
fixTree(node);
}
修复红黑树
public void fixTree(Node<K,V> node){
// 如果当前节点是黑色，说明这已经是处理过的、合格的红黑树子树了。
if(!node.isRed()){
return;
}
//1. 如果node是根节点，直接染为黑色
if(node.parent==null){
setBlack(node);
return;
}
//父节点
Node<K,V> parent=node.parent;
//2. 如果父节点是黑色，就不需要处理，直接插入即可
/*
3. 如果父节点是红色，因为插入的节点是红色，红红不能相连，就需要处理
3.1. 叔叔节点为红色
将父亲节点和叔叔节点染黑。爷爷节点染红。
3.2. 叔叔结点为黑色或为空
3.2.1. 父节点在爷爷节点左侧，子节点在父节点左侧（LL双红）
将父亲节点染黑。爷爷节点染红。对爷爷节点右旋。
3.2.2. 父节点在爷爷节点左侧，子节点在父节点右侧（LR双红）
对父亲节点左旋 然后转-->1.
3.2.3. 父节点在爷爷节点右侧，子节点在父节点右侧（RR双红）
将父亲节点染黑。爷爷节点染红。对爷爷节点左旋。
3.2.4. 父节点在爷爷节点右侧，子节点在父节点左侧（RL双红）、
对父亲节点右旋 然后转-->3.
*/
if(isRed(parent)){
//祖父节点
Node<K,V> grandParent=parent.parent;
//叔叔节点
Node<K,V> uncle=null;
//寻找叔叔节点
if(grandParent.left==parent){
uncle=grandParent.right;
}else{
uncle=grandParent.left;
}
//3.1 叔叔结点是红色
if(uncle!=null && isRed(uncle)){
setBlack(parent);
setBlack(uncle);
setRed(grandParent);
fixTree(grandParent);
return;
}else{
//3.2 叔叔节点是黑色或为空
//3.2.1 和 3.2.2 父亲节点是祖父节点的左孩子
if(parent==grandParent.left){
//3.2.2 当前节点是父节点的右孩子
if(node==parent.right){
// 对当前节点的父亲节点进行左旋操作，此时情况节就转变为3.2.1了。
leftSpin(parent);
// 更改当前节点。
fixTree(node.left);
return;
}else{//3.2.1 当前节点是父节点的左孩子
setBlack(parent);
setRed(grandParent);
// 对祖父节点右旋
rightSpin(grandParent);
//更改当前节点
fixTree(parent);
return;
}
}else {//父亲节点是祖父节点的右孩子
//3.2.4 当前节点是父节点的左孩子
if(node==parent.left){
// 对当前节点的父亲节点进行右旋操作，此时情况节就转变为3.2.3了。
rightSpin(parent);
// 更改当前节点。
fixTree(node.right);
return;
}else{//3.2.4 当前节点是父节点的右孩子
setBlack(parent);
setRed(grandParent);
// 对祖父节点左旋
leftSpin(grandParent);
//更改当前节点
fixTree(parent);
return;
}
}
}
}
}
删除节点
删除节点的流程
- 如果被删除节点是叶子节点，可以直接删除。

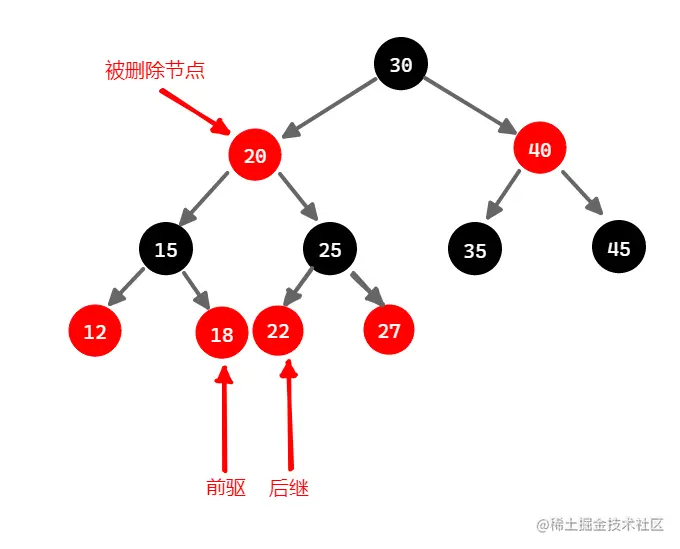

- 如果删除节点是非叶子节点，那么需要找到他的前驱或后继节点，来替换掉被删除节点的键和值，再删除他的前驱或后继节点。
public Node<K,V> deleteNode(Node<K,V> node){
Node<K,V> p=node.parent;
// 如果是叶子节点，可以直接删除
if(node.left==null && node.right==null){
// 若被删除节点是红色，可以直接删除，如果是黑色，直接删除会影响黑高，所以要对红黑树进行修复处理
if(!node.red)
fixDelete(node);
if(p==null) root=null; //被删除节点是根节点的话，说明root没有子节点，直接将root置空即可
else{
//否则就正常地删除，
node.parent=null;
if(p.left==node){
p.left=null;
}else {
p.right=null;
}
}
}else{ // 如果被删除节点不是叶子节点，就找到node的前驱/后继节点，交换node与前驱/后继节点的值，再删除前驱/后继节点
Node<K,V> e=getSuccessor(node);
// 交换被删除节点与继承者节点的键
K tempKey=e.key;
e.key=node.key;
node.key=tempKey;
// 交换被删除节点与继承者节点的值
V tempVal=e.value;
e.value=node.value;
node.value=tempVal;
//删除被继承节点
deleteNode(e);
}
return node;
}
//获取node的前驱或后继节点
Node<K,V> getSuccessor(Node<K,V> node){
Node<K,V> e;
//前驱节点： 左子树中，最靠右的叶子节点
//后继节点： 右子树中，最靠左的叶子节点
//若左子树不为空，开始寻找node的前驱节点
if(node.left!=null){
e=node.left;
//寻找左子树中最靠右的节点。
while(e.right!=null){
e=e.right;
}
}else{//若左子树为空，开始寻找node的后继节点节点
e=node.right;
//寻找右子树中最靠左的节点
while(e.left!=null) {
e = e.left;
}
}
return e;
}
修复删除后的红黑树
1.被删除节点是红色
这种情况不影响红黑树的性质，可以直接删除
2.被删除节点是黑色
2.1. 兄弟节点是黑色，且兄弟节点有红色的子节点

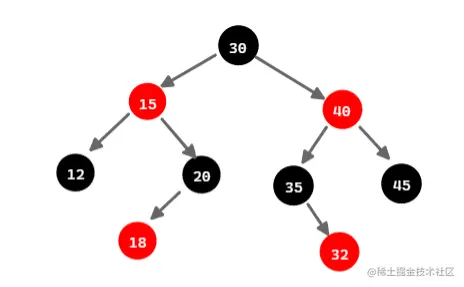

2.1.1. 兄弟节点的左子节点是红色
此时父亲节点的右子树为空，左子树为ll（兄弟节点在父亲节点的左侧，兄弟节点的左子节点在兄弟节点的左侧 left-left），
调整方法：将兄弟节点的颜色染为原来父亲节点的颜色，再将兄弟节点的左子节点和父亲节点染为黑色， 再对父亲节点右旋。
这样此子树的黑高就与删除前的黑高相等，此子树与删除前的子树相比，少了一个红色节点。

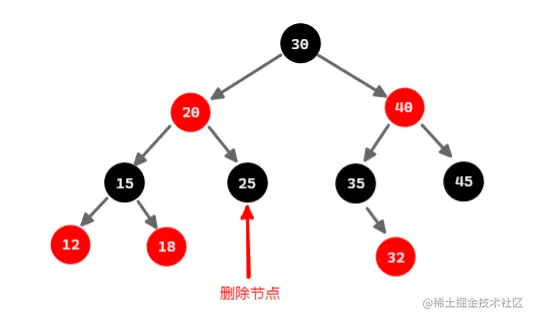

2.1.2. 兄弟节点的右子节点是红色
此时父亲节点的右子树为空，左子树为lR（left-right）

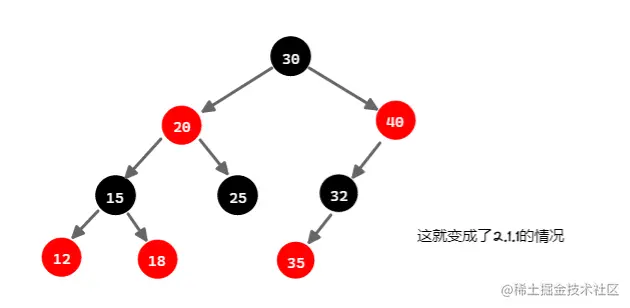

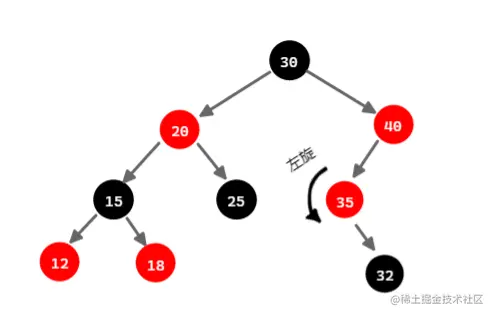

对兄弟节点进行左旋，并交换兄弟节点与兄弟节点的右子节点的颜色，
就可转换为2.1.1 的情况

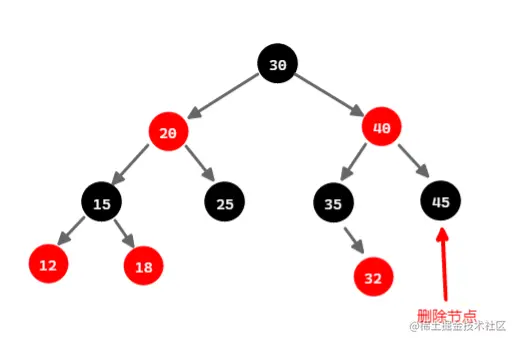

2.2.兄弟节点是黑色，且无兄弟节点
2.2.1. 父节点是红色

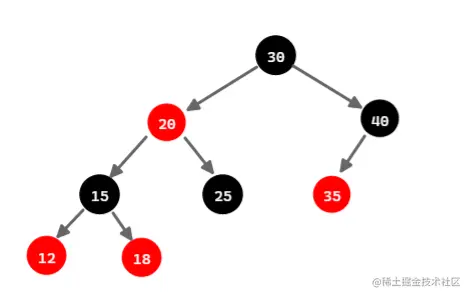

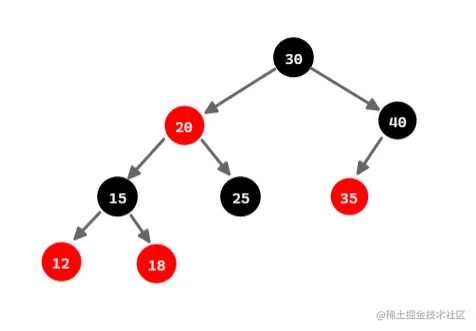

将父亲节点染为黑色，兄弟节点染为红色即可

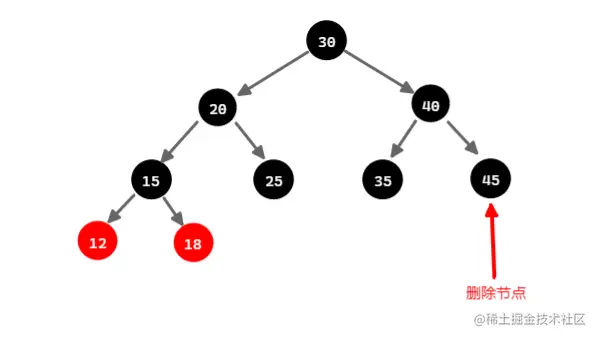

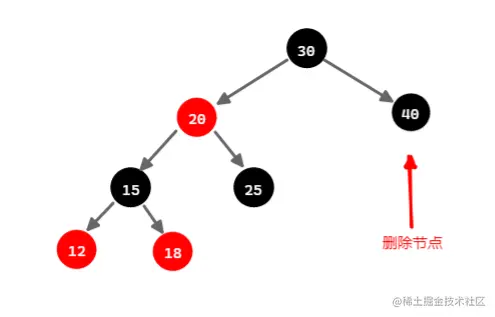

2.2.2. 父节点是黑色
这种情况下，被删除节点、父亲节点、和兄弟节点都是黑色，被删除节点被删除后，不能在以父节点为根节点的范围内，保持黑高不变， 就需要扩大调整的范围。

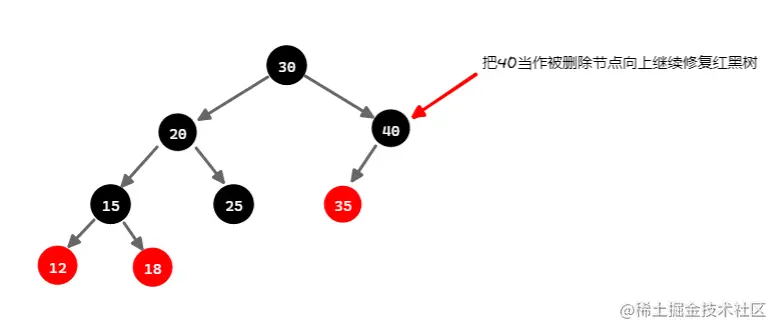

具体操作为：将兄弟节点染为红色（以父节点为根节点的子树黑高减一），再以父亲节点为删除节点，修复红黑树。

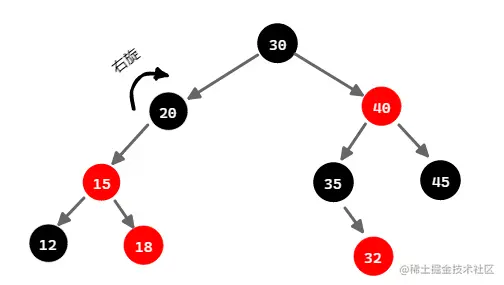

2.3. 兄弟节点是红色
父节点必定为黑色（性质4），且必定有黑色子节点，否则黑高不平衡（性质5）
父亲节点染为红色，兄弟节点染为黑色，再对父亲节点右旋，
此时就转换成了2.2.1的情况
public void fixDelete(Node<K,V> node){
//记录下父节点
Node<K,V> parent=node.parent;
//兄弟节点
Node<K,V> bro=null;
if(parent==null){
node.red=false;
return;
}
// 如果被删除节点是父节点的右子树
if(node==parent.right){
// 那么兄弟节点就是父节点的左子节点
bro=parent.left;
// 2. 被删除节点是黑色
if(isBlack(bro)){
if(isRed(bro.left)){// 2.1.1. 兄弟节点的左子节点是红色
bro.red=parent.red; //兄弟节点的颜色设为与父亲节点相同
bro.left.red=false; //兄弟节点的左子节点染为黑色。
parent.red=false; //将父亲节点染为黑色。
rightSpin(parent); //对父亲节点右旋，
}else if(isRed(bro.right)){ // 2.1.2. 兄弟节点的右子节点是红色
bro.red=true; // 将兄弟节点与兄弟节点的右子节点交换颜色。
bro.right.red=false;
leftSpin(bro); // 再对兄弟节点左旋,情况就转换成了2.1.1
fixDelete(node); // 再次调用fixDelete（）方法，处理2.1.1的情况
return;
}else { // 2.2.兄弟节点是黑色，且无兄弟节点
//2.2.1. 父节点是红色
if(parent.red){
parent.red=false; //这种情况下并不影响黑高，这样处理只是模拟2-3树的处理方式，将父亲节点下沉
bro.red=true;
}else{// 2.2.2. 父节点是黑色
bro.red=true; //将兄弟节点染为红色后，以parent节点为根节点的子树黑高减一，此时需要扩大调整范围，以保证红黑树黑高平衡
fixDelete(parent); //以父节点为被删除节点，调整子树。
}
}
}else{// 2.3. 兄弟节点是红色
parent.red=true; //父亲节点染为红色。
bro.red=false; //兄弟节点染为黑色
rightSpin(parent); //右旋父亲节点，就转变成了2.2.1的情况
fixDelete(node); //再次调用fixDelete()函数，修复2.2.1的情况
}
}else{
bro=parent.right;
if(isBlack(bro)){
if(isRed(bro.right)){
bro.red=parent.red;
bro.right.red=false;
parent.red=false;
leftSpin(parent);
}else if(isRed(bro.left)){
bro.red=true;
bro.left.red=false;
rightSpin(bro);
fixDelete(node);
return;
}else {
if(parent.red){
parent.red=false;
bro.red=true;
}else{
bro.red=true;
fixDelete(parent);
}
}
}else{
parent.red=true;
bro.red=false;
leftSpin(parent);
fixDelete(node);
}
}
}
完整代码
RBTree
//package src.top.goodbye.test.MapTest;
/**
* 红黑树的性质
* 1）每个结点要么是红的，要么是黑的。
* 2）根结点一定是是黑的。
* 3）所有叶子结点（叶子结点即指树尾端NIL指针或NULL结点）一定是黑的。
* 4）如果一个结点是红的，那么它的俩个子结点一定都是黑的。
* 5）从任一结点出发，到叶子结点的每一条路径，都包含相同数目的黑结点。
*
*/
public class RBTree<K extends Comparable<K>,V> {
private Node<K,V> root;
static class Node<K extends Comparable<K>,V>{
private Node<K,V> parent;
private Node<K,V> left;
private Node<K,V> right;
private K key;
private V value;
// 红黑树默认结点是红色，因为加红色节点不会影响黑高。
private boolean red = true;
public Node() {
}
public Node(Node<K,V> parent, K key, V value) {
this.parent = parent;
this.key = key;
this.value = value;
}
public Node(Node<K,V> parent, K key, V value, boolean red) {
this.parent = parent;
this.key = key;
this.value = value;
this.red = red;
}
public Node(K key, V value) {
this.key=key;
this.value=value;
}
public Node<K, V> getParent() {
return parent;
}
public Node<K, V> getLeft() {
return left;
}
public Node<K, V> getRight() {
return right;
}
public K getKey() {
return key;
}
public V getValue() {
return value;
}
public boolean isRed() {
return red;
}
}
static class NullNodeException extends Exception {
public NullNodeException() {
super("空结点异常");
}
}
public Node<K, V> getRoot() {
return root;
}
//-------------------------辅助方法-----------------------------//
/**
* isRed(node); isBlack(node); setRed(node); setBlack(node); parentOf(node); inOrderPrint();
*/
public boolean isRed(Node<K,V> node){
if(node!=null)
return node.red;
return false;
}
public boolean isBlack(Node<K,V> node){
if(node!=null)
return !node.red;
return true;
}
public void setRed(Node<K,V> node){
if(node!=null)
node.red=true;
}
public void setBlack(Node<K,V> node){
if(node!=null)
node.red=false;
}
public Node<K,V> parentOf(Node<K,V> node){
if(node!=null && node.parent!=null)
return node.parent;
return null;
}
public void inOrderPrint(Node<K,V> node){
if(node !=null){
inOrderPrint(node.left);
System.out.println("key:"+node.key +" value:"+node.value+" "+(node.red==true?"R":"B")+"\t");
inOrderPrint(node.right);
}
}
public void inOrderPrint(){
inOrderPrint(root);
}
//----------------------------左旋，右旋-----------------------------//
/**
* p p
* | |
* n y
* / \ ---> / \
* x y n ry
* / \ / \
* ly ry x ly
* 左旋操作
* 1. 将y的左子节点ly连接到n右子节点上
* 2. 修改ly的父节点指向n
* 3. 将n连接到y的左子节点位置上
* 4. 修改n的parent指定y
* 5. 修改y的parent指向n的父节点
* 6. 修改p本指向n的子节点指向y
* @param node
*/
private void leftSpin(Node<K,V> node){
if(node!=null){
Node<K,V> rn=node.right;
Node<K,V> pn=node.parent;
if(rn!=null){
//将y的左子节点ly连接到n右子节点上
node.right=rn.left;
//修改ly的父节点指向n
if(rn.left!=null)
rn.left.parent=node;
//将n连接到y的左子节点位置上
rn.left=node;
//修改n的parent指定y
node.parent=rn;
if(pn!=null){
//修改y的parent指向n的父节点
rn.parent=pn;
//修改p本指向n的子节点指向y
if(pn.left==node){
pn.left=rn;
}else {
pn.right=rn;
}
}else {
rn.parent=null;
this.root=rn;
}
}
}
}
/**
* p p
* | |
* n x
* / \ / \
* x y ---> lx n
* / \ / \
* lx rx rx y
*
*
* 右旋操作
* 1. 将x的右子节点rx连接到n左子节点上
* 2. 修改rx的父节点指向n
* 3. 将n连接到x的右子节点位置上
* 4. 修改n的parent指定x
* 5. 修改x的parent指向n的父节点
* 6. 修改p本指向n的子节点指向x
* @param node
*/
private void rightSpin(Node<K,V> node){
if(node!=null){
Node<K,V> ln=node.left;
Node<K,V> pn=node.parent;
if(ln!=null){
//将x的右子节点rx连接到n左子节点上
node.left=ln.right;
//修改rx的父节点指向n
if(ln.right!=null)
ln.right.parent=node;
// 将n连接到x的右子节点位置上
ln.right=node;
// 修改n的parent指定x
node.parent=ln;
if(pn!=null){
// 修改x的parent指向n的父节点
ln.parent=pn;
// 修改p本指向n的子节点指向x
if(pn.left==node){
pn.left=ln;
}else {
pn.right=ln;
}
}else{
ln.parent=null;
this.root=ln;
}
}
}
}
public void putVal(K key,V value){
Node<K,V> node= new Node<K, V>(key, value);
putVal(node);
}
private void putVal(Node<K,V> node){
Node<K,V> temp=this.root;
Node<K,V> parent=null;
//找要插入元素的父节点
while(temp!=null){
parent=temp;
int cmp=temp.key.compareTo(node.key);
if(cmp>0){
temp=temp.left;
}else if(cmp==0){
temp.value=node.value;
return;
}else{
temp=temp.right;
}
}
//插入元素
if(parent==null){
this.root=node;
}else if(parent.key.compareTo(node.key)>0){
parent.left=node;
node.parent=parent;
}else{
parent.right=node;
node.parent=parent;
}
// 调用修复红黑树方法。
fixTree(node);
}
/**
* 1. 根节点为空
*
* 直接将node设为根节点，并设置为黑色。
*
* 2. 插入节点的key值已存在
*
* 直接更新当前节点的值为新节点的值
*
* 3. 父节点为黑色
*
* 直接插入红色节点，不影响树平衡。
*
* 4. 父节点为红色
*
* 4.1. 叔叔节点为红色
*
* 将父亲节点和叔叔节点染黑。爷爷节点染红。
*
* 4.2. 叔叔结点为黑色或为空
*
* 4.2.1. 父节点在爷爷节点左侧，子节点在父节点左侧（LL双红）
*
* 将父亲节点染黑。爷爷节点染红。对爷爷节点右旋。
*
* 4.2.2. 父节点在爷爷节点左侧，子节点在父节点右侧（LR双红）
*
* 对父亲节点左旋 然后转-->4.2.1..
*
* 4.2.3. 父节点在爷爷节点右侧，子节点在父节点右侧（RR双红）
*
* 将父亲节点染黑。爷爷节点染红。对爷爷节点左旋。
*
* 4.2.4. 父节点在爷爷节点右侧，子节点在父节点左侧（RL双红）、
*
* 对父亲节点右旋 然后转--> 4.2.3.
* @param node
*/
public void fixTree(Node<K,V> node){
// 如果当前节点是黑色，说明这已经是处理过的、合格的红黑树子树了。
if(!node.isRed()){
return;
}
//1. 如果node是根节点，直接染为黑色
if(node.parent==null){
setBlack(node);
return;
}
//父节点
Node<K,V> parent=node.parent;
//2. 如果父节点是黑色，就不需要处理，直接插入即可
/*
4. 如果父节点是红色，因为插入的节点是红色，红红不能相连，就需要处理
4.1. 叔叔节点为红色
将父亲节点和叔叔节点染黑。爷爷节点染红。
4.2. 叔叔结点为黑色或为空
4.2.1. 父节点在爷爷节点左侧，子节点在父节点左侧（LL双红）
将父亲节点染黑。爷爷节点染红。对爷爷节点右旋。
4.2.2. 父节点在爷爷节点左侧，子节点在父节点右侧（LR双红）
对父亲节点左旋 然后转-->3.2.1.
4.2.3. 父节点在爷爷节点右侧，子节点在父节点右侧（RR双红）
将父亲节点染黑。爷爷节点染红。对爷爷节点左旋。
4.2.4. 父节点在爷爷节点右侧，子节点在父节点左侧（RL双红）、
对父亲节点右旋 然后转-->3.2.3.
*/
if(isRed(parent)){
//祖父节点
Node<K,V> grandParent=parent.parent;
//叔叔节点
Node<K,V> uncle=null;
//寻找叔叔节点
if(grandParent.left==parent){
uncle=grandParent.right;
}else{
uncle=grandParent.left;
}
//3.1 叔叔结点是红色
if(uncle!=null && isRed(uncle)){
setBlack(parent);
setBlack(uncle);
setRed(grandParent);
fixTree(grandParent);
System.out.println("h");
return;
}else{
//3.2 叔叔节点是黑色或为空
//3.2.1 和 3.2.2 父亲节点是祖父节点的左孩子
if(parent==grandParent.left){
//3.2.2 当前节点是父节点的右孩子
if(node==parent.right){
// 对当前节点的父亲节点进行左旋操作，此时情况节就转变为3.2.1了。
leftSpin(parent);
// 更改当前节点。
fixTree(node.left);
return;
}else{//3.2.1 当前节点是父节点的左孩子
setBlack(parent);
setRed(grandParent);
// 对祖父节点右旋
rightSpin(grandParent);
//更改当前节点
//fixTree(parent);
return;
}
}else {//父亲节点是祖父节点的右孩子
//3.2.4 当前节点是父节点的左孩子
if(node==parent.left){
// 对当前节点的父亲节点进行右旋操作，此时情况节就转变为3.2.3了。
rightSpin(parent);
// 更改当前节点。
fixTree(node.right);
return;
}else{//3.2.4 当前节点是父节点的右孩子
setBlack(parent);
setRed(grandParent);
// 对祖父节点左旋
leftSpin(grandParent);
//更改当前节点
fixTree(parent);
return;
}
}
}
}
}
private Node<K,V> getNode(K key){
Node<K,V> node=this.root;
int cmp=0;
while(node!=null){
cmp=node.key.compareTo(key);
if(cmp>0){
node=node.left;
}else if(cmp<0){
node=node.right;
}else {
return node;
}
}
return null;
}
public Node<K,V> deleteNode(K key){
Node<K,V> node=getNode(key);
if(node!=null)
deleteNode(node);
return node;
}
/**
* 删除指定节点node，
* 若node是叶子节点，则直接删除即可，
* 若node不是叶子节点，则需要找到node的前驱或后继节点（这里称为继承者节点），交换继承者节点与被删除节点的键和值（key-value），再去删除继承者节点。
* 交换继承者节点与被删除节点的键和值后，红黑树仍能保持有序。
* @param node
* @return
*/
public Node<K,V> deleteNode(Node<K,V> node){
Node<K,V> p=node.parent;
// 如果是叶子节点，可以直接删除
if(node.left==null && node.right==null){
// 若被删除节点是红色，可以直接删除，如果是黑色，直接删除会影响黑高，所以要对红黑树进行修复处理
if(!node.red)
fixDelete(node);
if(p==null) root=null; //被删除节点是根节点的话，说明root没有子节点，直接将root置空即可
else{
//否则就正常地删除，
node.parent=null;
if(p.left==node){
p.left=null;
}else {
p.right=null;
}
}
}else{ // 如果被删除节点不是叶子节点，就找到node的前驱/后继节点，交换node与前驱/后继节点的值，再删除前驱/后继节点
Node<K,V> e=getSuccessor(node);
// 交换被删除节点与继承者节点的键
K tempKey=e.key;
e.key=node.key;
node.key=tempKey;
// 交换被删除节点与继承者节点的值
V tempVal=e.value;
e.value=node.value;
node.value=tempVal;
//删除被继承节点
deleteNode(e);
}
return node;
}
/**
* 寻找node的继承者节点。优先返回node的前驱节点，若node没有前驱节点则返回node的后继节点，如果node是叶子节点，则返回null。
* @param node
* @return
*/
Node<K,V> getSuccessor(Node<K,V> node){
Node<K,V> e;
//前驱节点： 左子树中，最靠右的叶子节点
//后继节点： 右子树中，最靠左的叶子节点
//若左子树不为空，开始寻找node的前驱节点
if(node.left!=null){
e=node.left;
//寻找左子树中最靠右的节点。
while(e.right!=null){
e=e.right;
}
}else{//若左子树为空，开始寻找node的后继节点节点
e=node.right;
//寻找右子树中最靠左的节点
while(e.left!=null) {
e = e.left;
}
}
return e;
}
/**
* 在删除操作中，如果被删除节点不是叶子节点，则会删除它的前驱或后继节点，直到被删除节点是叶子节点，所以被删除节点一定是叶子节点。
* 删除节点后，要修复红黑树的那些性质？
* 主要修复的是性质4，和性质5 即：
* 性质4： 每个红色节点的两个自节点一定都是黑色，不能有两个红色节点相连。
* 性质5： 任意节点到每个叶子节点的路径都包含数量相同的黑节点，称为黑高。
* 先来考虑，如何保证红黑树的黑高？
* 红黑树中主要依靠红色节点来平衡黑高，如果以被删除节点的父节点为根节点的子树范围内，有红色节点存在，那么就可以将调整范围控制在此范围内。
* 如果以被删除节点的父节点为根节点的子树范围内，没有有红色节点存在，就需要扩大调整范围。
* 对具体情况进行分析（以被删除节点是父节点的右子树为例）
* 1. 被删除节点是红色
* 这种情况不影响红黑树的性质，可以直接删除
* 2. 被删除节点是黑色
* 2.1. 兄弟节点是黑色，且兄弟节点有红色的子节点
* 2.1.1. 兄弟节点的左子节点是红色
* 此时父亲节点的右子树为空，左子树为ll（兄弟节点在父亲节点的左侧，兄弟节点的左子节点在兄弟节点的左侧 left-left），
* 调整方法：将兄弟节点的颜色染为原来父亲节点的颜色，再将兄弟节点的左子节点和父亲节点染为黑色， 再对父亲节点右旋。
* 这样此子树的黑高就与删除前的黑高相等，此子树与删除前的子树相比，少了一个红色节点。
*
* 2.1.2. 兄弟节点的右子节点是红色
* 此时父亲节点的右子树为空，左子树为lR（left-right）
* 对兄弟节点进行左旋，并交换兄弟节点与兄弟节点的右子节点的颜色，就可转换为2.1.1 的情况
* 2.2.兄弟节点是黑色，且无兄弟节点
* 2.2.1. 父节点是红色
* 将父亲节点染为黑色，兄弟节点染为红色即可
* 2.2.2. 父节点是黑色
* 这种情况下，被删除节点、父亲节点、和兄弟节点都是黑色，被删除节点被删除后，不能在以父节点为根节点的范围内，保持黑高不变，
* 就需要扩大调整的范围。
* 具体操作为：将兄弟节点染为红色（以父节点为根节点的子树黑高减一），再以父亲节点为删除节点，修复红黑树。
* 2.3. 兄弟节点是红色（父节点必定为黑色（性质4），且必定有黑色子节点，否则黑高不平衡（性质5））
* 父亲节点染为红色，兄弟节点染为黑色，再对父亲节点右旋，此时就转换成了2.2.1的情况
*
* @param node
*/
public void fixDelete(Node<K,V> node){
//记录下父节点
Node<K,V> parent=node.parent;
//兄弟节点
Node<K,V> bro=null;
if(parent==null){
node.red=false;
return;
}
// 如果被删除节点是父节点的右子树
if(node==parent.right){
// 那么兄弟节点就是父节点的左子节点
bro=parent.left;
// 2. 被删除节点是黑色
if(isBlack(bro)){
if(isRed(bro.left)){// 2.1.1. 兄弟节点的左子节点是红色
bro.red=parent.red; //兄弟节点的颜色设为与父亲节点相同
bro.left.red=false; //兄弟节点的左子节点染为黑色。
parent.red=false; //将父亲节点染为黑色。
rightSpin(parent); //对父亲节点右旋，
}else if(isRed(bro.right)){ // 2.1.2. 兄弟节点的右子节点是红色
bro.red=true; // 将兄弟节点与兄弟节点的右子节点交换颜色。
bro.right.red=false;
leftSpin(bro); // 再对兄弟节点左旋,情况就转换成了2.1.1
fixDelete(node); // 再次调用fixDelete（）方法，处理2.1.1的情况
return;
}else { // 2.2.兄弟节点是黑色，且无兄弟节点
//2.2.1. 父节点是红色
if(parent.red){
parent.red=false; //这种情况下并不影响黑高，这样处理只是模拟2-3树的处理方式，将父亲节点下沉
bro.red=true;
}else{// 2.2.2. 父节点是黑色
bro.red=true; //将兄弟节点染为红色后，以parent节点为根节点的子树黑高减一，此时需要扩大调整范围，以保证红黑树黑高平衡
fixDelete(parent); //以父节点为被删除节点，调整子树。
}
}
}else{// 2.3. 兄弟节点是红色
parent.red=true; //父亲节点染为红色。
bro.red=false; //兄弟节点染为黑色
rightSpin(parent); //右旋父亲节点，就转变成了2.2.1的情况
fixDelete(node); //再次调用fixDelete()函数，修复2.2.1的情况
}
}else{
bro=parent.right;
if(isBlack(bro)){
if(isRed(bro.right)){
bro.red=parent.red;
bro.right.red=false;
parent.red=false;
leftSpin(parent);
}else if(isRed(bro.left)){
bro.red=true;
bro.left.red=false;
rightSpin(bro);
fixDelete(node);
return;
}else {
if(parent.red){
parent.red=false;
bro.red=true;
}else{
bro.red=true;
fixDelete(parent);
}
}
}else{
parent.red=true;
bro.red=false;
leftSpin(parent);
fixDelete(node);
}
}
}
}
TreeOperation
package src.top.goodbye.test.MapTest;
/**
* @Auther: csp1999
* @Date: 2020/11/09/15:10
* @Description: 打印红黑树的工具类
*/
public class TreeOperation {
/*
树的结构示例：
1
/ \
2 3
/ \ / \
4 5 6 7
*/
// 用于获得树的层数
public static int getTreeDepth(RBTree.Node root) {
return root == null ? 0 : (1 + Math.max(getTreeDepth(root.getLeft()), getTreeDepth(root.getRight())));
}
private static void writeArray(RBTree.Node currNode, int rowIndex, int columnIndex, String[][] res, int treeDepth) {
// 保证输入的树不为空
if (currNode == null) return;
// 先将当前节点保存到二维数组中
res[rowIndex][columnIndex] = String.valueOf(currNode.getKey()+"-"+(currNode.isRed()?"R":"B") /*+ "-" + (currNode.isColor() ? "R" : "B") + ""*/);
// 计算当前位于树的第几层
int currLevel = ((rowIndex + 1) / 2);
// 若到了最后一层，则返回
if (currLevel == treeDepth) return;
// 计算当前行到下一行，每个元素之间的间隔（下一行的列索引与当前元素的列索引之间的间隔）
int gap = treeDepth - currLevel - 1;
// 对左儿子进行判断，若有左儿子，则记录相应的"/"与左儿子的值
if (currNode.getLeft() != null) {
res[rowIndex + 1][columnIndex - gap] = "/";
writeArray(currNode.getLeft(), rowIndex + 2, columnIndex - gap * 2, res, treeDepth);
}
// 对右儿子进行判断，若有右儿子，则记录相应的""与右儿子的值
if (currNode.getRight() != null) {
res[rowIndex + 1][columnIndex + gap] = "\";
writeArray(currNode.getRight(), rowIndex + 2, columnIndex + gap * 2, res, treeDepth);
}
}
public static void show(RBTree.Node root) {
if (root == null) System.out.println("EMPTY!");
// 得到树的深度
int treeDepth = getTreeDepth(root);
// 最后一行的宽度为2的（n - 1）次方乘3，再加1
// 作为整个二维数组的宽度
int arrayHeight = treeDepth * 2 - 1;
int arrayWidth = (2 << (treeDepth - 2)) * 3 + 1;
// 用一个字符串数组来存储每个位置应显示的元素
String[][] res = new String[arrayHeight][arrayWidth];
// 对数组进行初始化，默认为一个空格
for (int i = 0; i < arrayHeight; i++) {
for (int j = 0; j < arrayWidth; j++) {
res[i][j] = " ";
}
}
// 从根节点开始，递归处理整个树
// res[0][(arrayWidth + 1)/ 2] = (char)(root.val + '0');
writeArray(root, 0, arrayWidth / 2, res, treeDepth);
// 此时，已经将所有需要显示的元素储存到了二维数组中，将其拼接并打印即可
for (String[] line : res) {
StringBuilder sb = new StringBuilder();
for (int i = 0; i < line.length; i++) {
sb.append(line[i]);
if (line[i].length() > 1 && i <= line.length - 1) {
i += line[i].length() > 4 ? 2 : line[i].length() - 1;
}
}
System.out.println(sb.toString());
}
}
}
参考连接
最后附上高清修复红黑树的流程图
