导读：

• 本文以论文结构为主线，站在阅读完成者的角度梳理各个概念、部分之间的联系，调整讲解顺序以便讲解易懂，并在文中给出恰当的说明。
• 论文先提出了众多概念，把握这些概念极为重要，在阅读本文前，可以先了解维度、度量、立方体的概念。关于概念的定义，是抽象且严谨的，为了便于读者理解，本文对每个概念用无序列表来说明和讲解定义。只有理解了这些概念，才便于进行后续的研究，在理解概念上花再多时间都不为过。
• 此外本文会用具体的例子贯穿全文，也是起到对概念、算法解释的作用。如果不能理解概念的定义，借助例子观看全文也能有所收获！
• 最后本文会阐明作者对前端可视化的理解，以及我们的产品中DMS数据分析对前端可视化的现有实现。

一、论文讲解

摘要

OLAP得到广泛的使用，但需要专家操作，操作前知道自己想要什么。本文尝试自动从多维（度）数据中提取top-k insights。提出了insight（洞察力）这个概念，它是经过多个步骤（例如按维度排名，按维度计算度量百分比） 的聚合结果中获得的令人感兴趣（interesting）的结果。这对非专业的数据分析师很有用，也能减轻专家的负担。
举一个insight的例子：就销售额的增长值而言，B品牌的排名（在各品牌中）逐年下降。这就是自动分析出来的结果。
既然要计算“top-k”，我们自然要借助一个评分函数对各个insight进行打分。我们面临两个挑战：结果有效性和计算的效率（effectiveness、efficiency）。
论文先提出有意义的评分函数，之后提供自动计算top-k insight的计算框架，并提出各种优化算法，最后借助真实数据和合成数据进行实验研究，验证算法的有效性和高效性。

1. 介绍

下面的例子贯穿全文

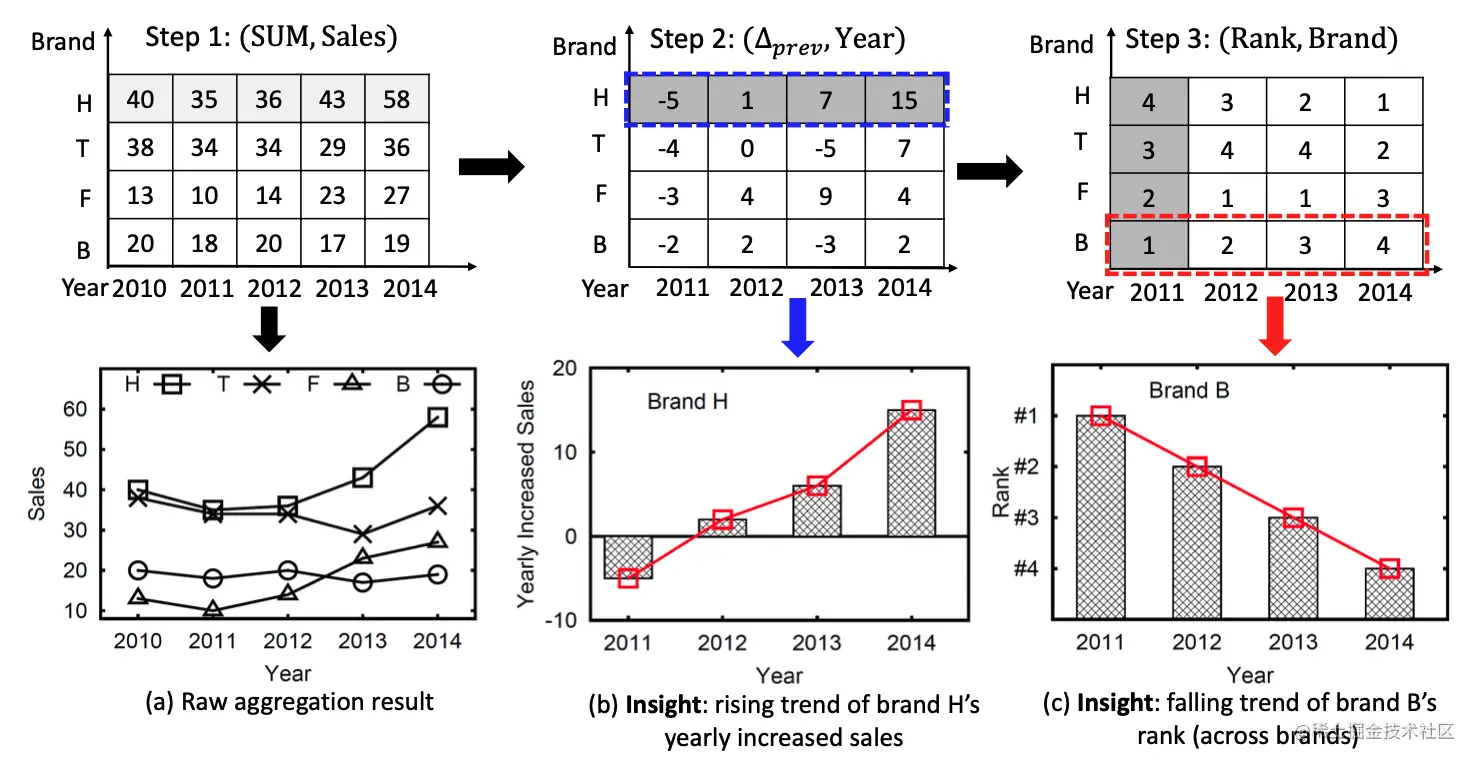

有汽车销售数据集$(Year,Brand,Sales)$。我们可以借助OLAP工具按照年份和品牌聚合销售额，可以看图(a)，有表格和折线图。但仅仅一次聚合揭示不了太多信息（例如我们在折线图上看不到清晰的趋势）。
在摘要里我们也说了，insight是多次聚合获得的结果，现在看图(b)，我们根据年份，计算年销售额增长。可以看到品牌H 年销售额增长 是逐年增加的（-5 -> 1 -> 7 -> 15）。这就是我们聚合两步获得的一个insight。
看图(c)，我们在图(b)的基础上，计算品牌年销售额增长的排名。观察品牌B可以发现，品牌B的年销售额增长排名逐年下降。这是我们聚合3步获得的一个insight。

如果使用OLAP，数据分析师需要不断手动操作和评估insight的重要性，工作量巨大且过程乏味。且非专家难以使用，或者他们自己都不知道确切的需要。我们也因此提出了top-k insights问题。
这个问题有两方面挑战，结果有效性和计算的效率。结果有效性，我们设计评分函数，评分函数也面临两个个挑战，即通用性和可比性。计算的效率，涉及三方面挑战，即巨大的搜索空间、昂贵的insight计算、洞察力得分的非单调性（例如上图二次聚合H有insight，而T、F、B没有）。
论文原文各部分介绍如下：

• 2阐述了的问题
• 3提供有意义的评分函数，便于我们深入了解
• 4给出系统体系结构
• 5给出计算框架
• 6、7给出性能优化技术
• 8、9展示有效性和效率
• 10讨论相关工作，11给结论

2. 问题陈述

本节将正式定义多维数据模型、复合萃取器和洞察得分函数。最后描述了我们的洞察力提取问题，并分析了它的搜索空间。

2.1 数据模型和子空间

多维数据集（multi-dimensional dataset）：$R(Ɗ,M)$

• 其中$Ɗ=<D_1,…,D_d>$是维度列表，$M$是度量
• 令$dom(D_i)$表示维度$D_i$的域
• 我们假设每一个$D_i$有$|dom(D_i)|>1^2$

子空间（subspace）：$S=<S[1],…,S[d]>$

• 其中$S[i]$可取$dom(D_i)$中的一个值或$*$（表示取所有值）
• $S.M$表示子空间的度量，是$S$确定的子空间上的聚集值
• 注意，<>隐藏了里面元素是有序的这一特点！

兄弟群（sibling group）：$SG(S,D_i)=\left\{S'\space| \space S'[i]\ne*\space∧ \space ∀j \ne i,S'[j] = S[j]\right\}$

• 兄弟群是一个集合，除$D_i$的所有维度对应的值保持不变，$D_i$取所有的非$*$值组成集合

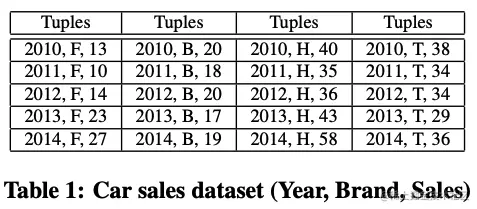

下面我们举例子加深对这些概念的印象。还是一开始的例子，汽车销售数据集$(Year,Brand,Sales)$

• 现在我们可以写成多维数据集：$R(<year,brand>,sales)$
• 其中$dom(Year)=\left\{2010,2011,2012,2013,2014\right\}$，$dom(Brand)=\left\{F,B,H,T\right\}$。$|dom(Year)|=5$，$|dom(Brand)|=4$
• 子空间$<2010,F>$，$<2010,F>.M=13$
• $<2010,*>.M=<2010,F>.M+…+<2010,T>.M=40+38+13+20=111$
• $SG(<2010,*>,Brand)=SG(<2010,T>,Brand)=\left\{<2010,F>,<2010,B>,<2010,H>,<2010,T>\right\}$

2.2 复合萃取器

引入兄弟群的概念后，结合在第一部分举的例子，可以说我们就是在多维数据集的所有兄弟群中寻找insight。兄弟群是我们处理数据的基本单位。而在兄弟群上的基本分析操作，是由萃取器来实现的。

萃取器（extractor）：$ξ$ /ksi/

• 输入一个兄弟群$SG(S,D_x)$，计算每一个子空间$S_c∈SG(S,D_x)$的派生度量$S_c.M'$
• 计算$S_c.M'$依靠
  • $S_c.M$
  • $\left\{(S_{c'},S_{c'}.M)\space| \space S_{c'}∈SG(S,D_x)\right\}$，即兄弟群$SG(S,D_x)$中的所有子空间的度量

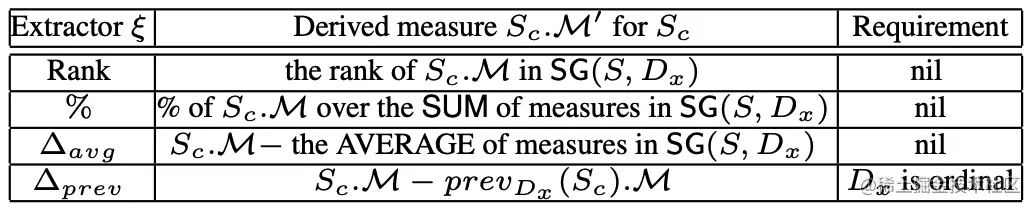

四个萃取器实例：

其中$Δ_{prev}$要求$D_x$的值有序

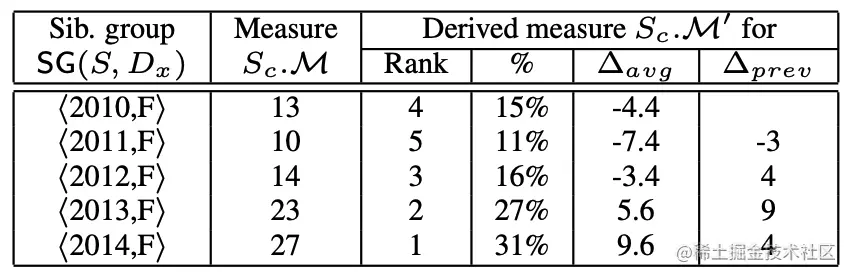

举个例子：输入$SG(<*,F>,year)$

复合萃取器（composite extractor）：$C_e$

• $ξ$是一步分析操作，而$C_e$是多步分析操作，步骤深度为$τ$
• $C_e$是一个长度为$τ$的数组，数组元素为$(C_e[i].ξ,C_e[i].D_x)$
• 其中数组第一项特殊，$(SUM,M)$，元组第一项是聚集函数，第二项是度量
• 翻译成复合，可以联想复合函数。输入输出关系

举个例子，$C_e=<(SUM,Sales),( Δ_{prev},Year),(Rank,Brand)>$。这就是贯穿全文的例子

全文最难的概念来了

复合萃取器的结果集（result set of composite extractor）：$Φ$

• 有复合萃取器$Φ$，输入兄弟群$SG(S,D_a)$，输出$Φ=\left\{(S',S'.M_τ)\space| \space S'∈SG(S,D_a)\right\}$
• $S'.M_i$表示子空间$S'$经过$C_e[i]$计算的派生度量，重点是$S'.M_i$怎么计算：
  • 当i=1，$S'.M_1$就是在度量$M$上聚合的结果
  • 当i>1，我们获得$S'.M_i$可以借助$C_e[i]$输入结果集$\left\{(S_c,S_c.M_{τ-1})\space| \space S_c∈SG(S', \textcolor{red}{C_e[i].D_x} )\right\}$
• 注意红色的地方，不是$D_a$。不理解没关系，后面会有例子。也能看到复合萃取器比萃取器多了一个维度的参数

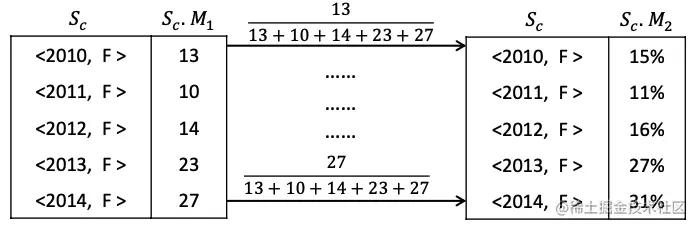

举个例子。$C_e=<(SUM,Sales),( \%,Year)>$输入$SG(<*,F>,year)$

值得庆幸的是，这个例子中$C_e[2].D_x$与$SG(S,D_a)$中的$D_a$都是年份

2.3 问题定义

我们先给出两种有代表性的insight：

• 点洞察力（outstanding）：一个子空间的$S_c.M_τ$与其他子空间的派生度量相比格外显眼
• 形状洞察力（trend）：当$D_x$有序时，随着$D_x$增加，$S_c.M_τ$呈上升或下降趋势

洞察力实例：$(SG(S,D_i),C_e,T)$，其中$T$是insight类型，就是我们上面所述的两个之一
评分函数：$𝐒(SG(S,D_i),C_e,T)$，第3节详细说明

现在我们可以说明我们的insight问题是什么了：
给定数据集$R(Ɗ,M)$和复合萃取器深度$τ$，在兄弟群、复合萃取器和insight类型的所有可能组合中找到得分最高的top-k insights：$\left\{(SG(S,D_i),C_e,T)\right\}$

时间复杂度：随着维度的个数$d$和复合萃取器的深度$τ$增大呈指数级增大。证明略

3. 有意义的评分函数

为什么这里是“有意义的”评分函数呢？首先我们的评分函数需要具有通用性（即适用于不同类型的insight）和可比性（即不同类型的insight之间的公平性）。而现有的各种文献提出的评分函数均不适用我们的问题，所以我们自己给出适合我们问题的评分函数，即“有意义的”评分函数。

3.1 insight评分函数

$𝐒(SG(S,D_i),C_e,T) = Imp(SG(S,D_i))·Sig_T(Φ)$

这就是我们的评分函数，其中$Imp$衡量$SG(S,D_i)$的作用、影响（impact）的范围。$Sig_T$衡量从$Φ$观察到的$T$型insight的重要性（significance）

$Imp(SG(S,D_i))=\sum_{S'∈SG(S,D_i)}SUM(S')/SUM(<*,…,*>)$

• 说白了，就是兄弟群占总立方的多少
• 归一化处理，值$∈[0,1]$

$Sig_T$：基于$p-value$来制定$Sig_T$，它本质上衡量了事件的极端程度。当用户为每种$T$适当地设置常见情况（即无效假设）时，它还允许在不同类型的洞察之间进行公平的比较

3.2 Sig

p-value：在虚无假设为真的前提下，出现该样本或比该样本更极端的结果的概率和。数值越小，表示事件越罕见

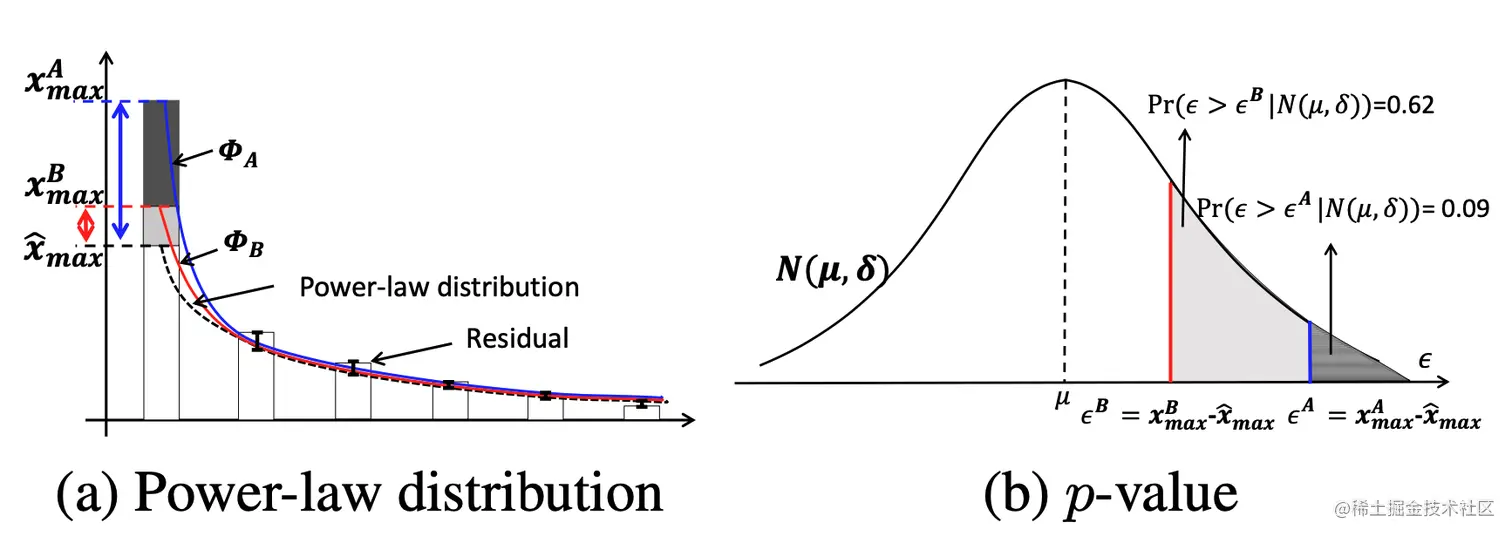

一个求$Sig_{outstanding}$的例子

设$X = \left\{x_1,x_2,…,x_n\right\}$是$Φ$中的数值集合，在商业领域产品的销售额往往服从幂律分布。我们给出虚无假设：$H_0$：$X$服从带有高斯噪声的幂率分布（$X$服从幂率分布，残差服从正态分布）

接下来就是把$X = \left\{x_1,x_2,…,x_n\right\}$按降序排序，将$X - \left\{x_{max}\right\}$拟合为幂律分布，并估计$\hat{x_{max}}$。预测误差$\hat{x_{max}}-x_{max}$服从高斯分布，结合概率密度求出$p-value$。我们定义：

$Sig_{outstanding} (Φ) = 1-p$

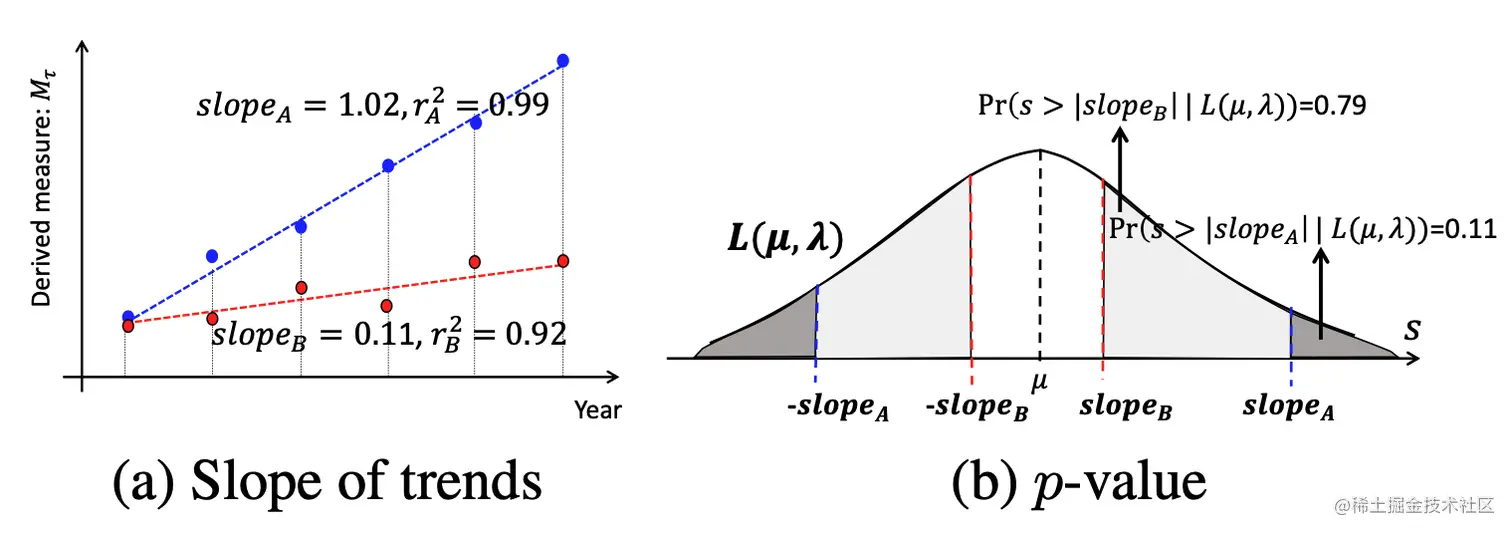

一个求$Sig_{trend}$的例子

我们定义：
$Sig_{trend} (Φ) = r^2·(1-p)$
其中$r^2$是拟合度

3.3 休息一下

看了这么多休息一下吧，可以回顾一下之前的概念：多维数据集、子空间、兄弟群、萃取器、复合萃取器、符合萃取器的结果集、洞察力两种类型（outstanding、trend）、洞察力实例、评分函数。
熟悉了这些概念，我们就可以向本文的核心，系统架构（第4节）和insight萃取（第5节）出发啦！

4. 系统架构

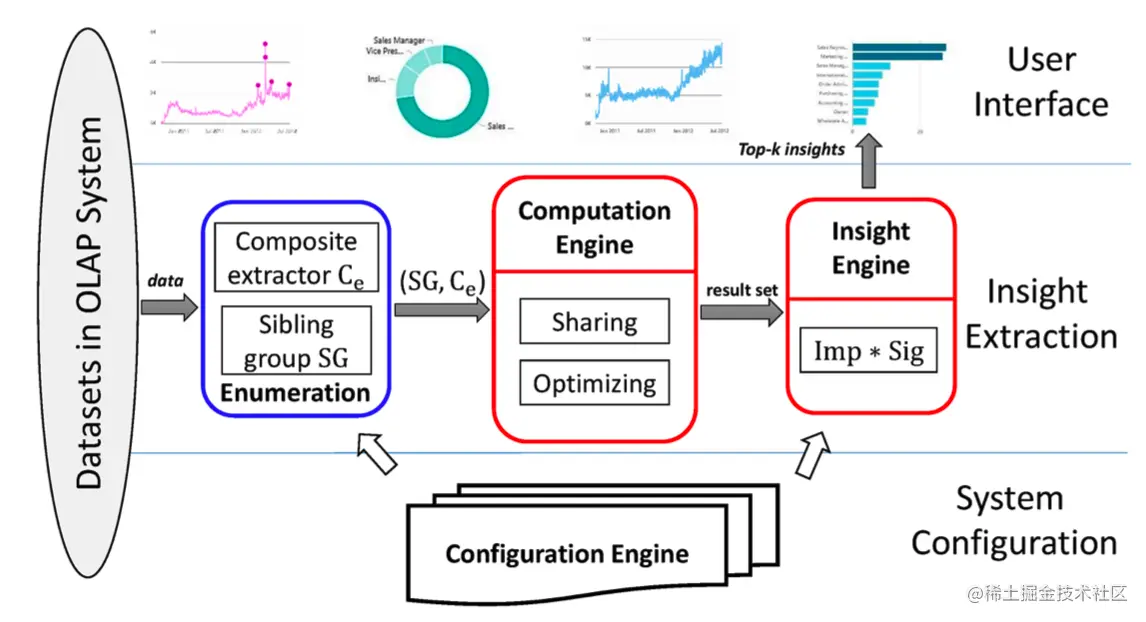

4.1 架构概述

• 三层
• 系统配置层。允许用户配置系统设置。例如，指定新的insight type、自定义虚无假设
• insight萃取层。枚举所有复合萃取器和兄弟群，交给计算引擎计算结果集，再交评分函数
• 用户接口层。前端展示top-k insight

4.2 可扩展性

这里不再赘述，简单的说就是我们系统可扩展。例如不只局限于一个度量，用户可以自己选择兄弟群，可以自定义评分函数，可以添加新的萃取器……

5. insight萃取器

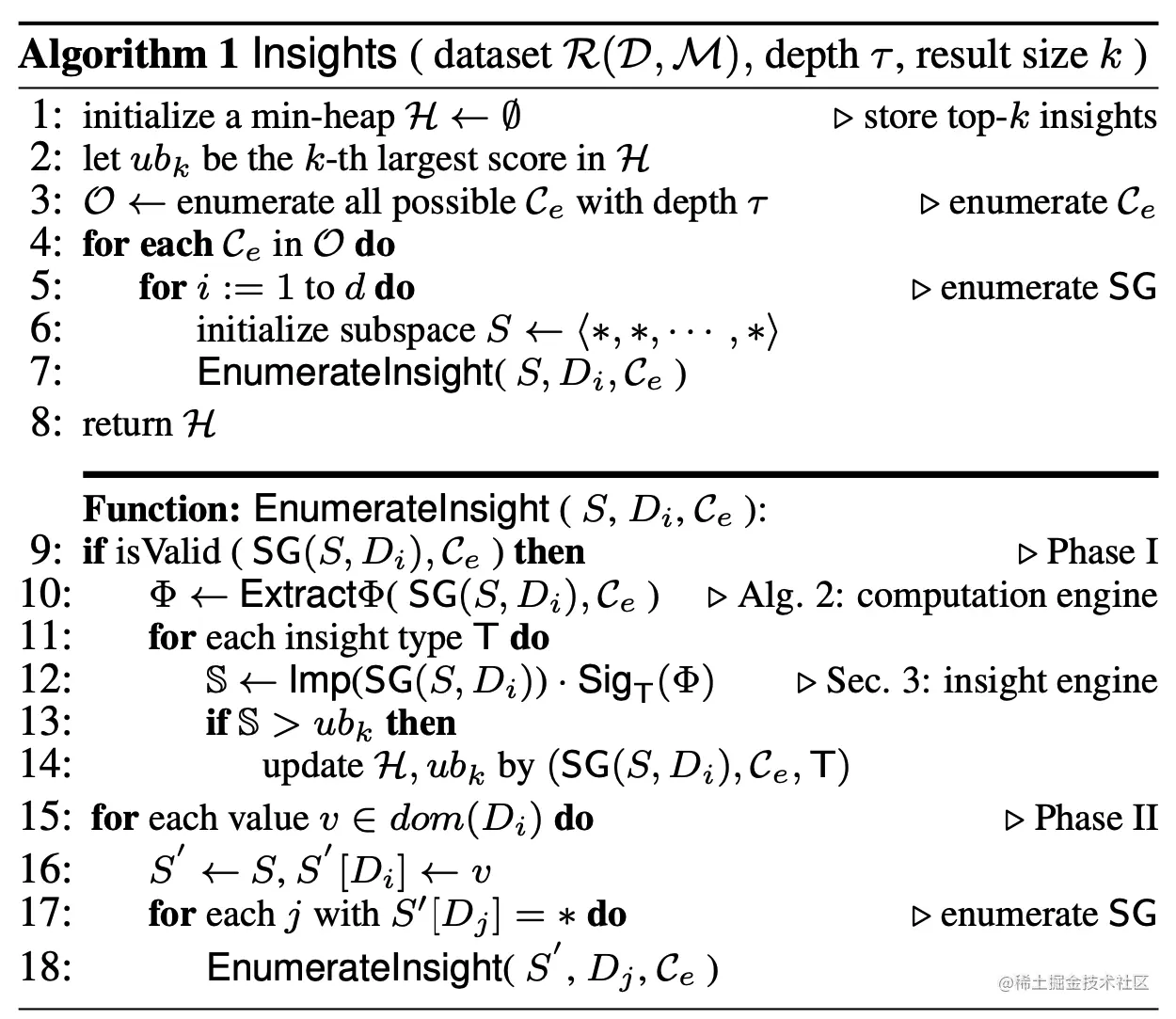

5.1 计算框架

• 如果你对之前的概念非常熟悉了，相信这个算法不成问题
• 9行判断有效本文不再赘述，只需要知道一些复合萃取器里面可能存在相邻两个萃取器无意义
• 注意两个enumerate SG出现的地方，知道怎么枚举全部的兄弟群
• 现在算法1中我们不知道怎么求结果集$Φ$

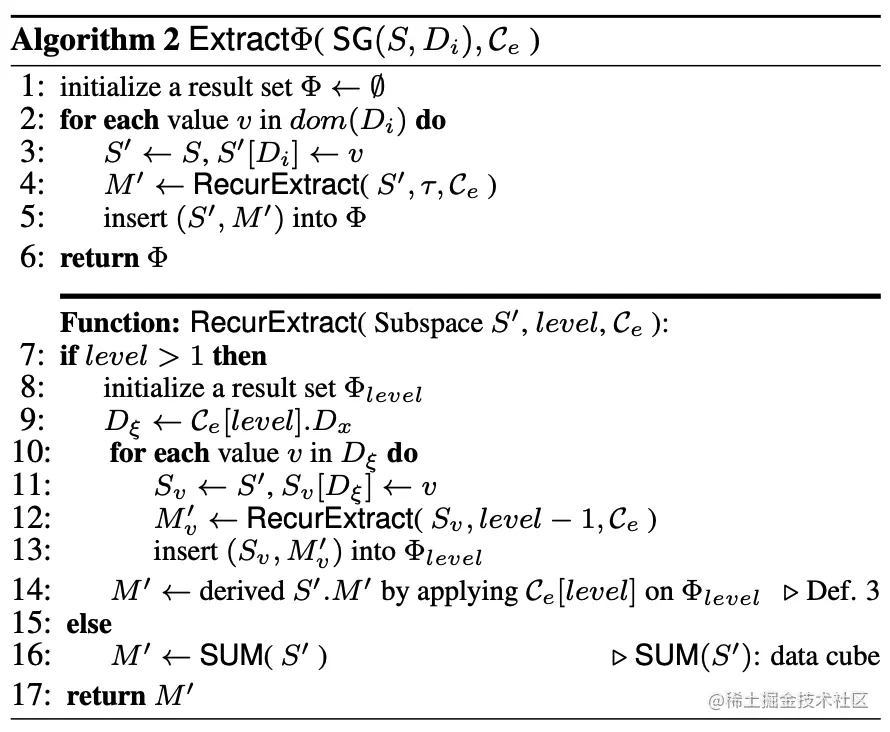

5.2 计算引擎

• 阅读前不妨回顾一下复合萃取器的概念（概念红色的地方体现出来了）
• 整个过程是递归的，自顶向下构建，数据自底向上流动
• 不妨照着算法，把本文的例子写一下

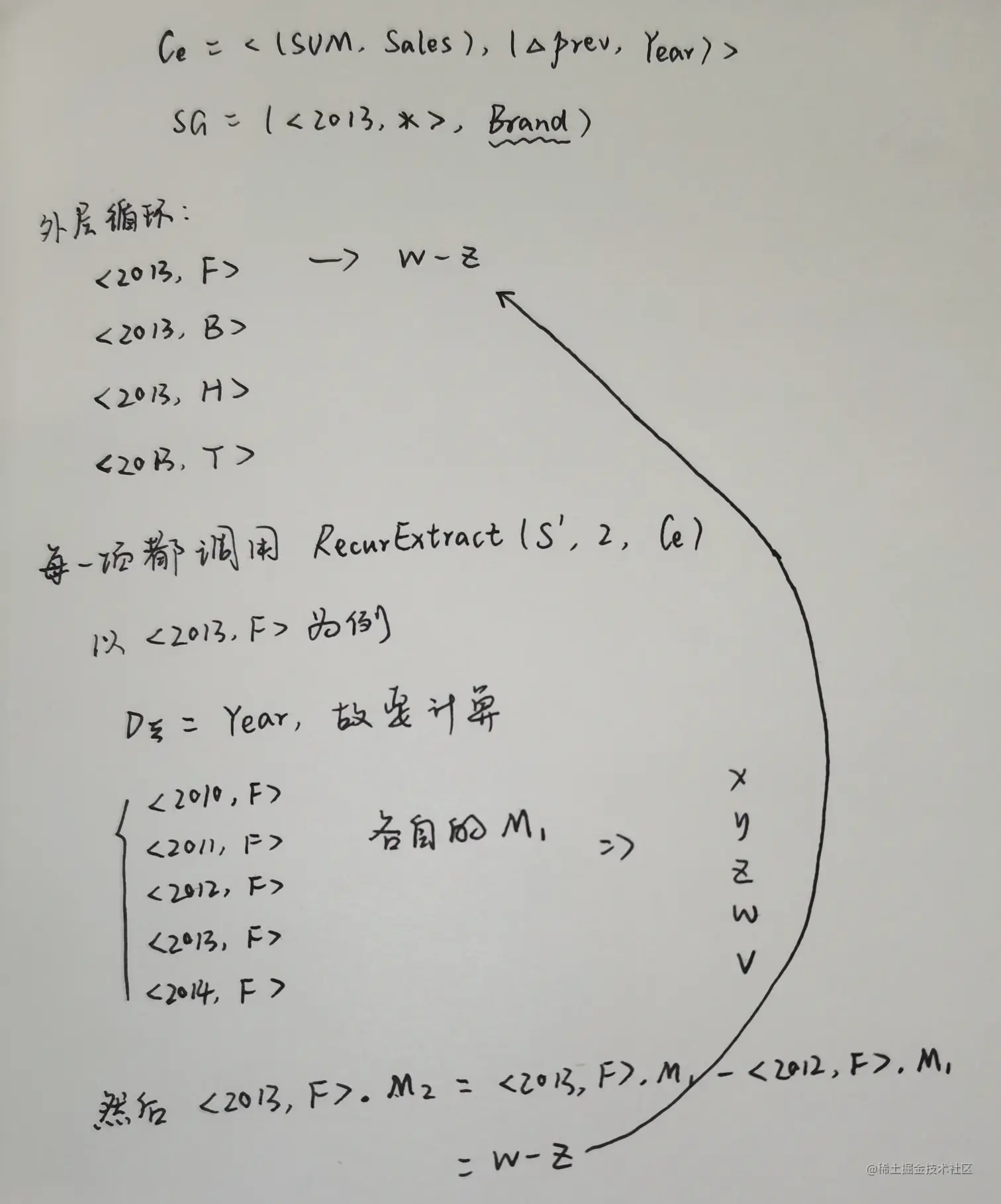

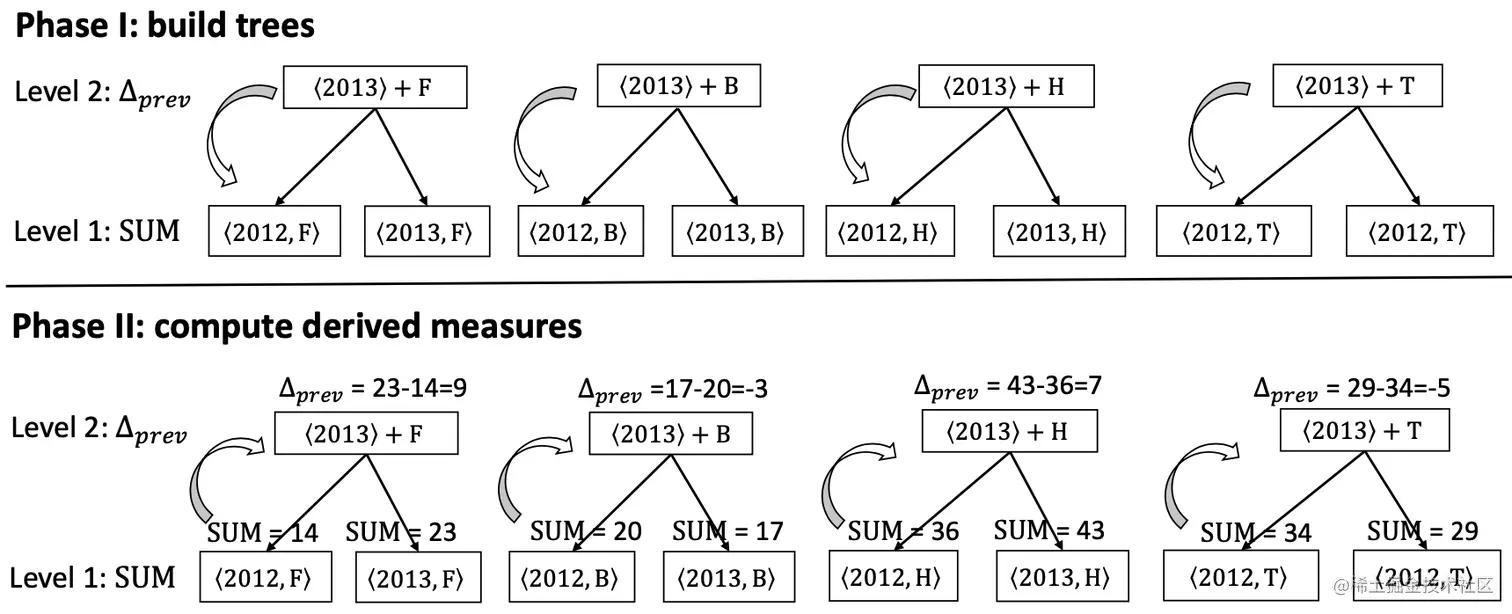

$C_e=<(SUM,Sales),( Δ_{prev},Year)>$，$SG(<2013,*>,Brand)$

这个例子可能由于兄弟群表述里$Brand$和深度为2的萃取器里$Year$不一样而难以理解，我们可以先看下面的简单例子。

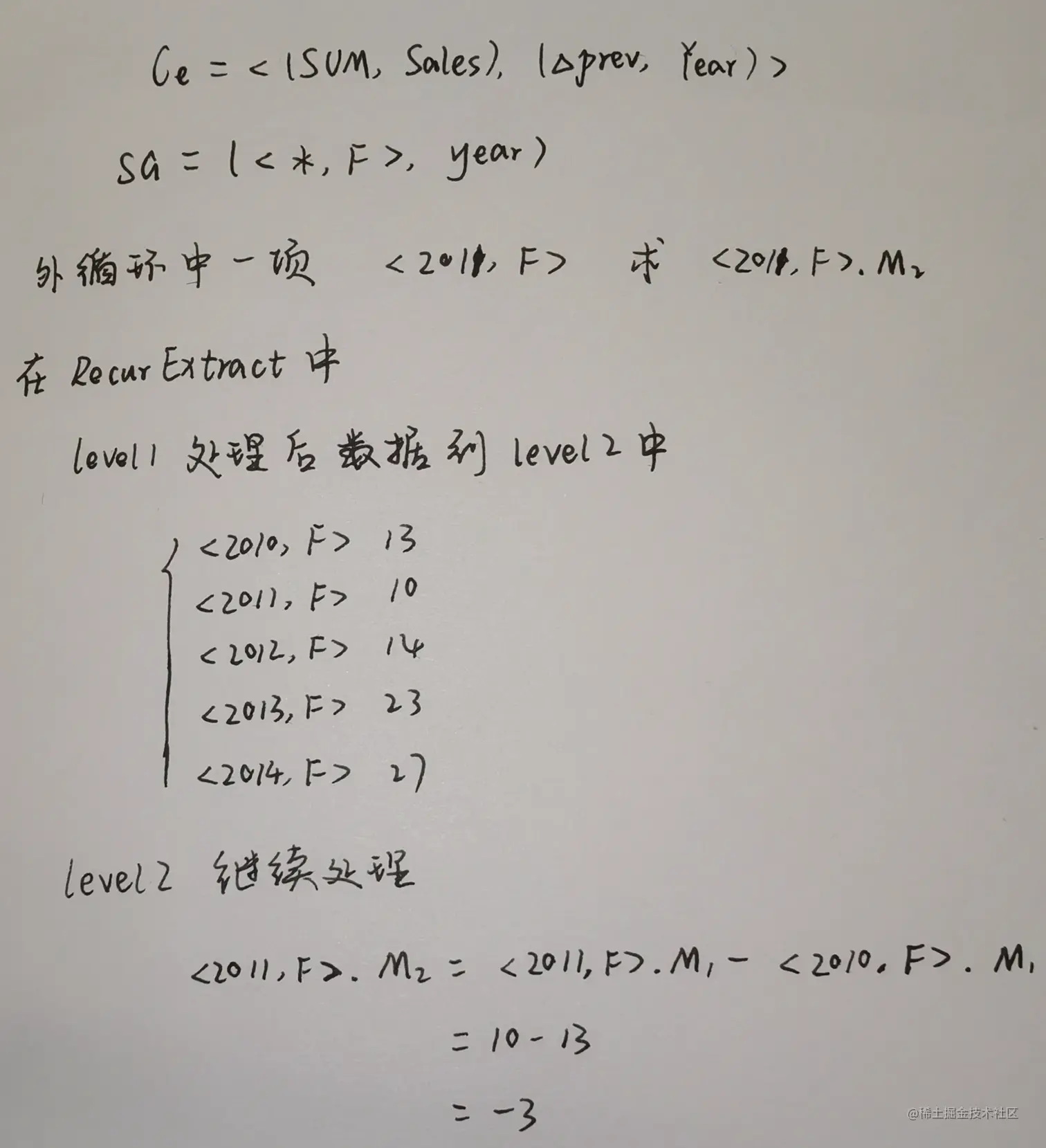

例1：

例2：

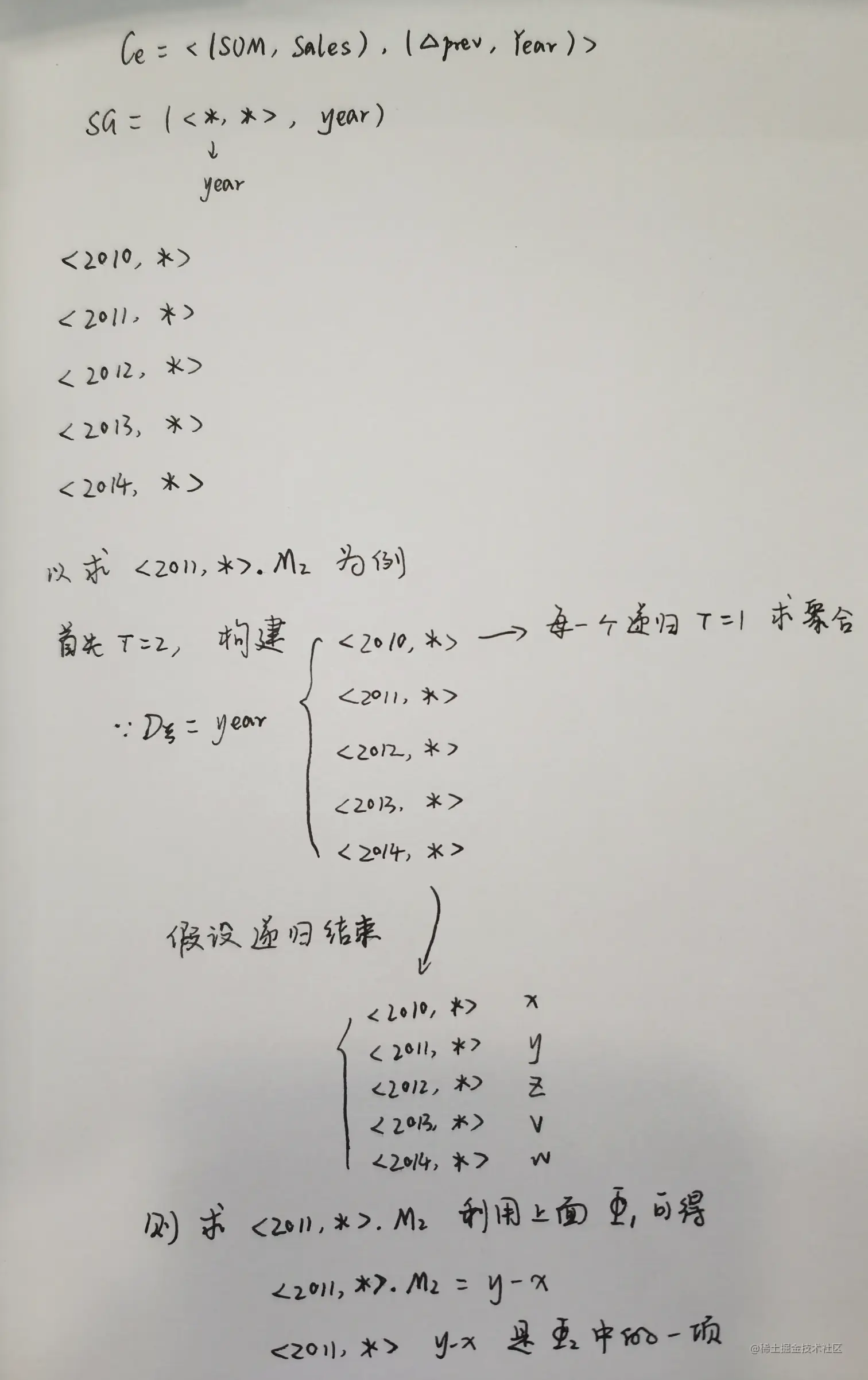

最后我们来尝试最开始的例子，即兄弟群的变量和复合萃取器变量不同的例子（不妨回顾下复合萃取器及结果集的定义）：

实际上如果理解了前面的各种概念，算法就很好理解，看到这，我们的核心算法就结束了。

5.3 时间复杂度分析

之前也说过，算法时间复杂度随着维度的个数$d$和复合萃取器的深度$τ$增大呈指数级增大，这里给出详细的式子：

其中很像D的字母表示各维度域长度的最大值
不再证明

6. 论文其他

论文后续就是一些算法优化，以及真实的例子说明我们一开始的挑战——有效性和高效性。总之论文对top-k insight的研究是颇有成就的。此外，本文核心就是insight，相信你也对insight有了自己的理解。论文最后也再次点明了什么是insight，不妨看看是否与自己心里的理解一致：
Insight can be considered as interesting observations derived from aggregation results in multiple steps.

二、前端可视化

1. 可视化现状

看完了insight，我们再来聊聊可视化吧。目前可视化有两个主要分支。其中一个是用户知道自己需要什么，针对特定的情况设计，简化用户处理数据的过程。第二个分支就是自动化方向，但实际上研究人员也是针对特定的情况来实现自动化，例如论文中的例子都是销售额方面，评分函数的制定也是提前确定好虚无假设。
第一种分支就是早期的可视化，通常会实现用户拖拽字段生成图表这一效果。现在可视化则流行从数据出发，进行统计，和寻找有趣（interesting）的地方，这一过程是自动化的，即第二个分支。
在自动化方面，研究人员也是各显神通。除了本文介绍关于insight的论文，还有研究人员将可视化与NLG（自然语言生成）结合在一起，除了最后将数据展现成图表外，会自动添加对图表描述的话，建立起人机沟通的桥梁；还有研究人员把注意力放在了如何自动化推荐出更好的整体展示，例如数据选择什么图表展示比较好？多个图表怎么布局、各个图表大小如何设置？

2. DMS数据分析

我们产品中的数据分析（新版的可视化）也在可视化方面交出了自己的答卷。

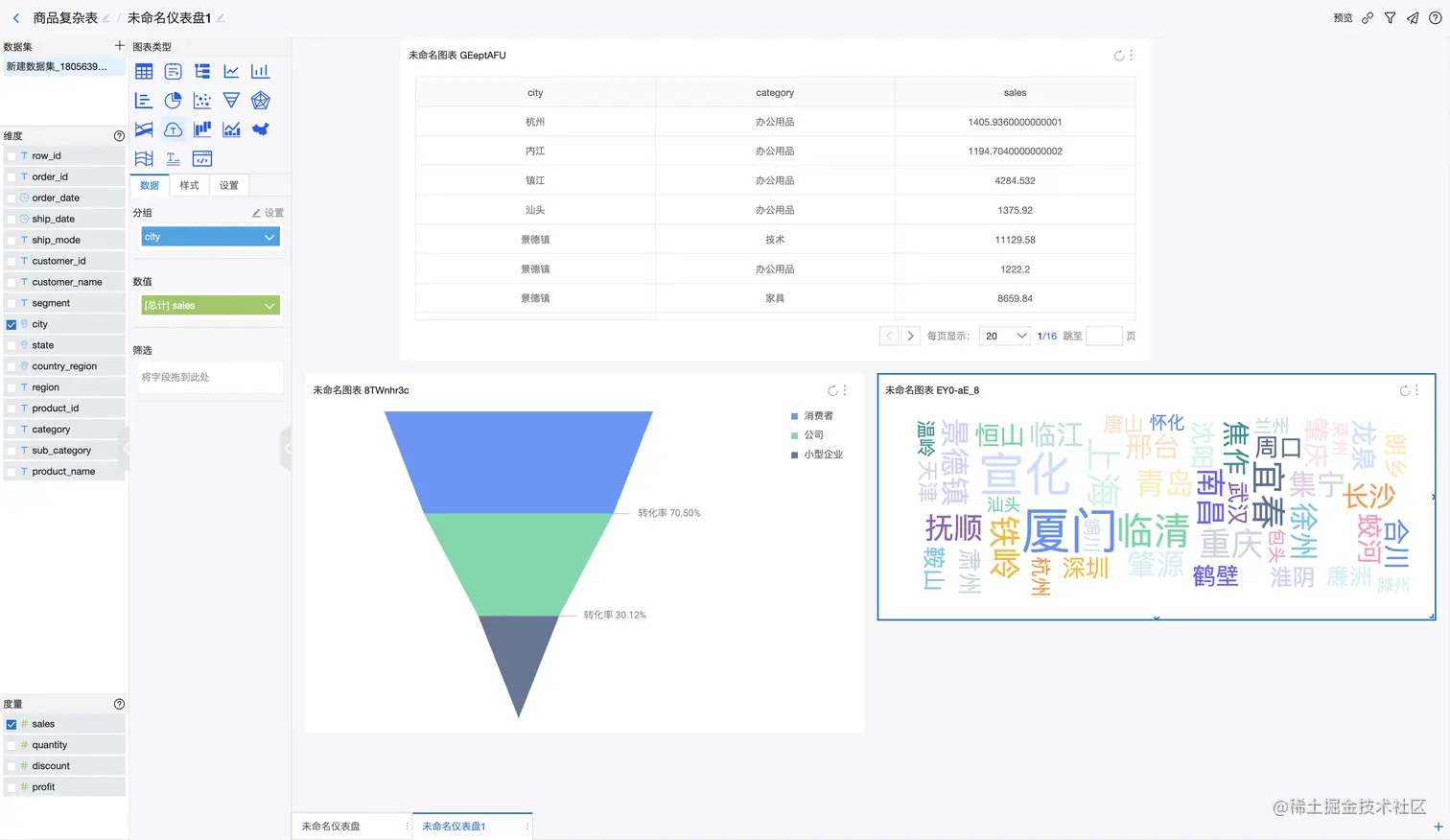

在可视化的第一个分支上，我们提供了各种图表，用户创建数据集后可选择图表，并选择字段进行配置，将图表展现出来。第一个分支比较侧重用户体验，我们创建的图表可以调整大小、更改布局。字段也是支持拖拽添加。自己封装的图表视觉上也能给用户舒适的体验。

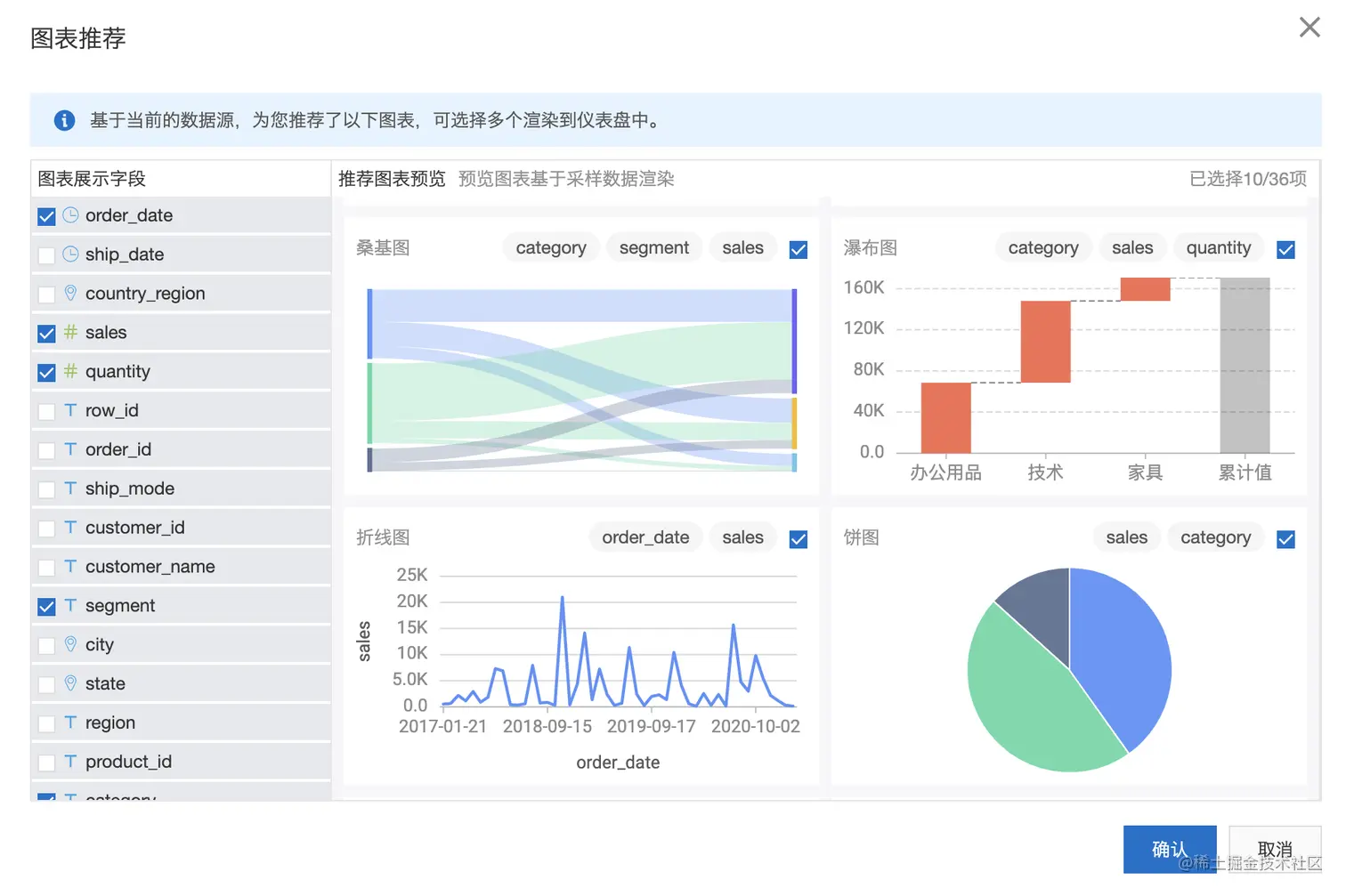

关于第二个分支，我们产品也是在自动化层面给出了自己的成果。在数据集和SQL窗口中，我们有一键可视化（图表推荐）按钮。点击后我们会从数据集出发，首先实现数据类型和可视化类型的自动推断，之后再自动推荐用户可能想要的图表。

总结

近年来数据可视化主流是从自动化方向发展，本文介绍了其中一个方向，即寻找top-k insight。感兴趣的同学不妨用代码简单实现一下，之后也可以阅读论文原文，看看后面关于性能优化的部分。实现的过程中也可以自己构思评分函数，归一化是实现可比性的良好办法。我们的DMS产品也在前端可视化方面做出了自己的成果，在不断提升用户体验的同时，也不断优化、新增一键可视化的推荐算法，也欢迎大家前来使用我们的产品的这部分功能。
