1 8255A功能

0. 三个8位并行输入/输出端口，可通过编程方式决定
1. 能适应CPU与I/O接口之间多种数据传送方式的要求

2 8255A内部结构和引脚图

8255A有3个端口，40个引脚，3种工作方式

这个是老师课件上的 个人认为参考书上的更好一些

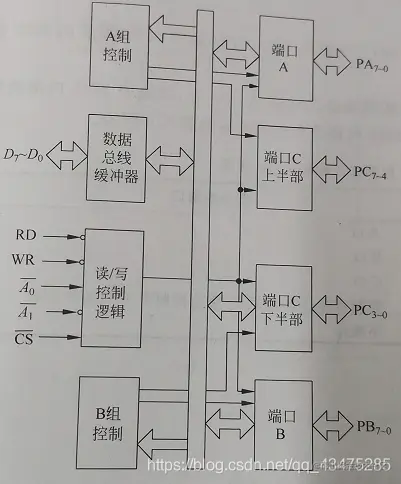

1）数据总线缓冲器 它是一个双向三态的8位缓冲器,与CPU系统数据总线相连,是8255A与CPU 之间传输数据的必经之路。输入数据、输出数据、控制命令字都是通过数据总线缓冲器进行传送的。 2）读写控制逻辑 读/写控制逻辑接收来自CPU地址总线的信号和控制信号,并发出命令到两个控制组(A组和B组)。它控制把CPU 发出的控制命令或输出的数据送到相应的端口;或者把外设的状态或输人的数据从相应的端口送到CPU。 3）A组和B组控制 A,B和C三个端口的工作方式是CPU通过向控制寄存器写A组和B组方式控制字来设定的。端口A和端口C的高4位(PC7-PC4.)构成A组,由A组控制部件对它进仃控制;端口B和端口C的低4位(PC3-PC0)构成B组,由B组控制部件对它进行控制。

0. 端口A：PA0～PA7 A组，支持工作方式0、1、2
1. 端口B：PB0～PB7 B组，支持工作方式0、1
2. 端口C：PC0～PC7 仅支持工作方式0 A组控制高4位PC4～PC7 B组控制低4位PC0～PC3

3 8255A控制字

有两个控制字，且往同一个控制端口写。

0. 方式控制字

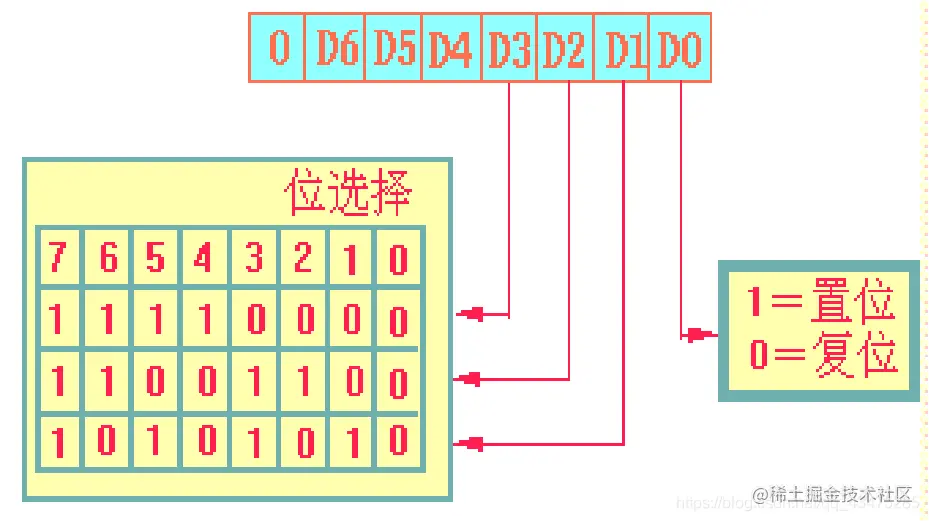

2. 置位/复位控制字

4 8255A工作方式

0. 方式0：基本输入/输出方式 （1）两个8位端口(A、B)和两个4位端口(C上、下) 可工作于该方式； （2）任何一个端口均可输入/输出； （3）输出数据锁存，输入数据不锁存； （4）各端口的输入/输出可有16种组合。 适用于无条件传送和查询方式接口电路。

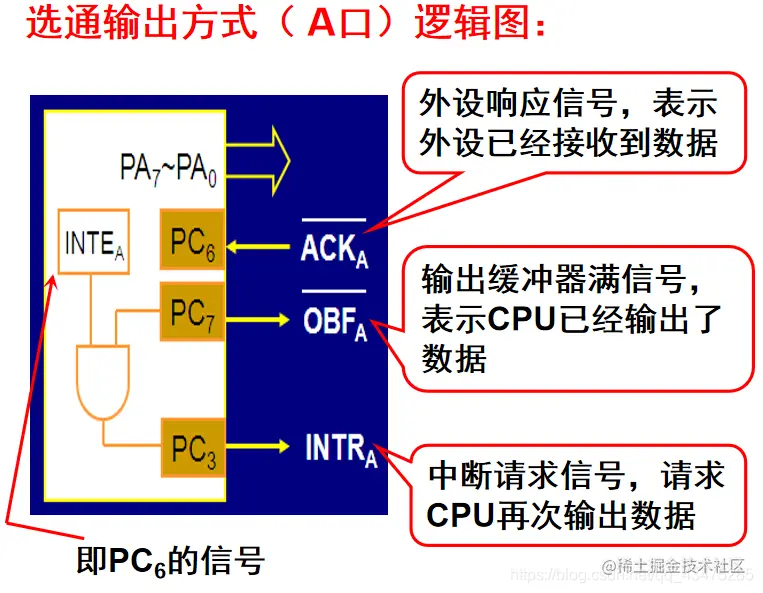

1. 方式1：选通输入/输出方式 （1）方式1下，有两组端口，每组包含一个8位数据口和3条控制线； （2）每组端口提供有中断请求逻辑和中断允许触发器； （3）两组端口可同时工作于方式1； （4）输入/输出数据均锁存。 适用于查询和中断方式的接口电路。

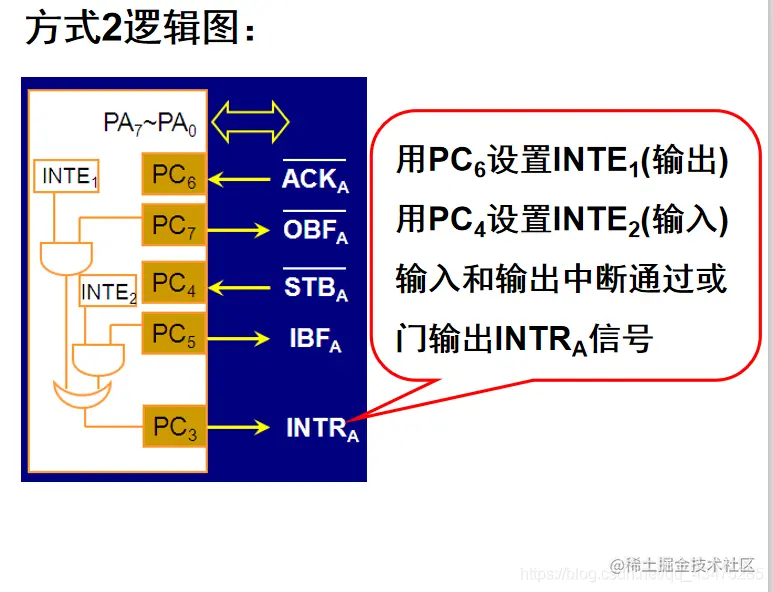

2. 方式2：双向选通传送方式 （1）该方式只可用于A组； （2）该方式下有一个8位的双向数据端口和5个控制线； （3）输入/输出数据均锁存。 适用于双向传送数据的外设。

5 8255A与打印机的接口（方式0）

工作过程：

0. 主机把数据送给引脚DATA0～7；
1. 同时送出数据选通信号STROBE ；
2. 打印机在BUSY信号线上发出忙信号；
3. 打印机处理完数据后撤消忙信号。

6 LED数码管

0. 组成 主要部分是7段发光管，顺时针分别称为a、b、c、d、e、f、g，有的产品还附带有一个小数点h。
1. 功能 能够显示0～9， A～F，及一些特殊字符，如－、P 等。

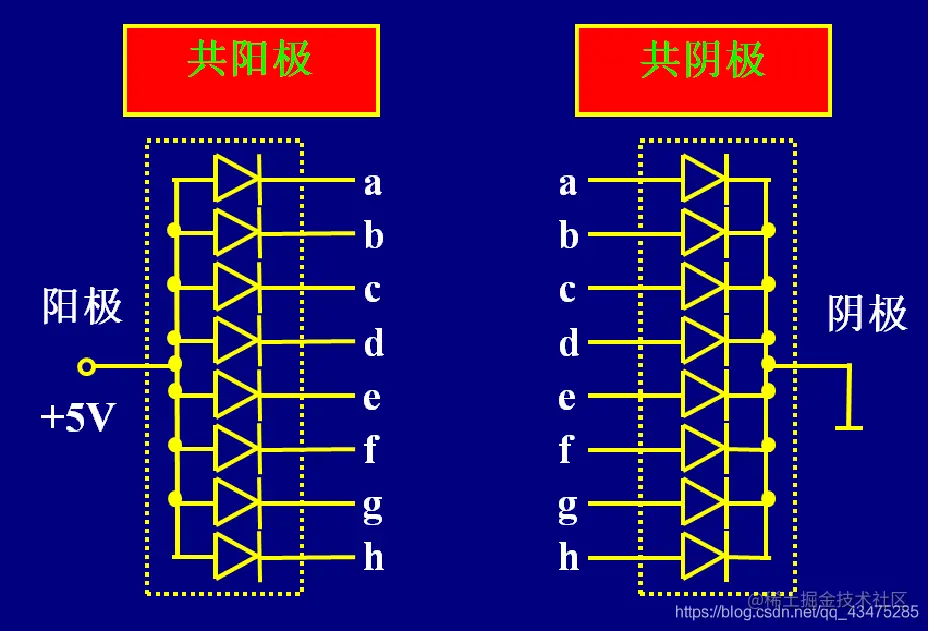

2. 两种结构
