2 YARN核心模块
对YARN中两个核心模块Resource Manager 和 Node Manager进行纤细的阐释，介绍其整体架构、主要职责、核心功能
2.1 Resource Manager

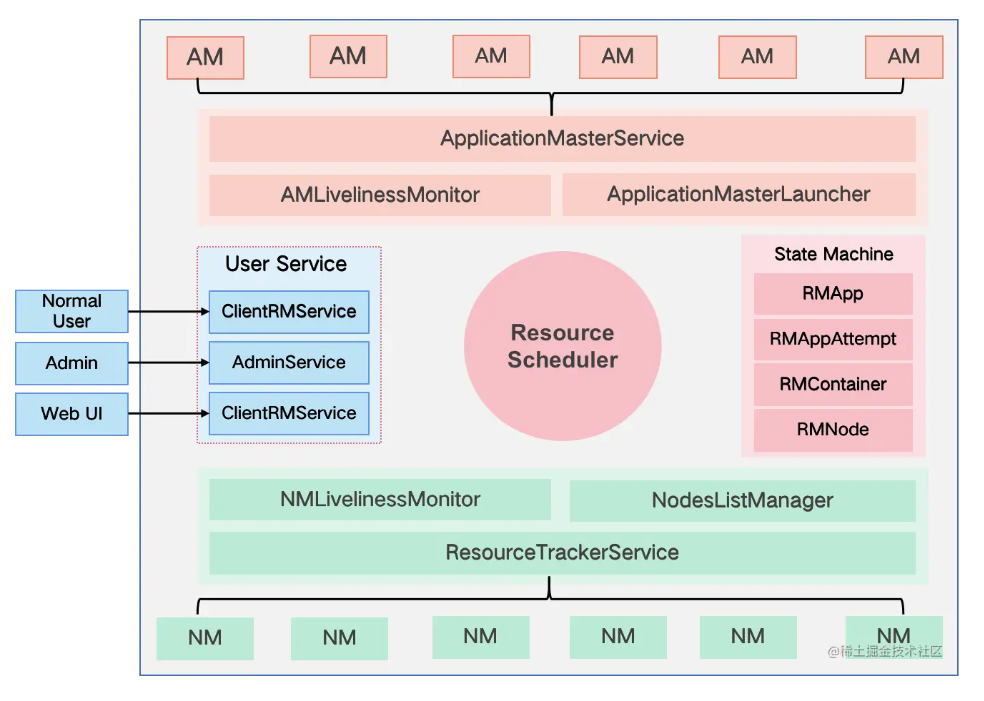

整体架构
RM整体架构如上图，因为需要进行集群里所有任务的管理，所以他管理着所有的AppMaster，最上面ApplicationMasterService和AM定期进行心跳的保持，来负责资源请求的一些处理，AMLivelinessMonitor监控每一个AM是否存活，ApplicationMasterLauncher负责AM的拉起。图中中间左部是一些UserService，提供外部访问，中间ResourceScheduler按照一定的策略对资源请求进行调度，YARN是基于事件机制进行处理，中间右面是维护的一些重要对象的状态机，最下面是对集群所有节点的维护，每个物理机上都会部署一个NodeManager。
主要职责
总的来说，RM 负责集群所有资源的统一管理和分配，接收各节点汇报信息并按照一定策略分配给各个任务；
-
与客户端交互，处理来自客户端的请求
-
启动和管理 AM，运行失败时自动重试
-
管理所有 NM，接收 NM 的汇报信息并下达管理指令
-
资源管理与调度
- 将资源按照一定方式组织起来，例如：资源池
- 将任务按照一定方式组织起来，例如：队列
- 接收来自各个 AM 的资源请求
- 按照一定分配策略将资源分配给 AM
状态机管理

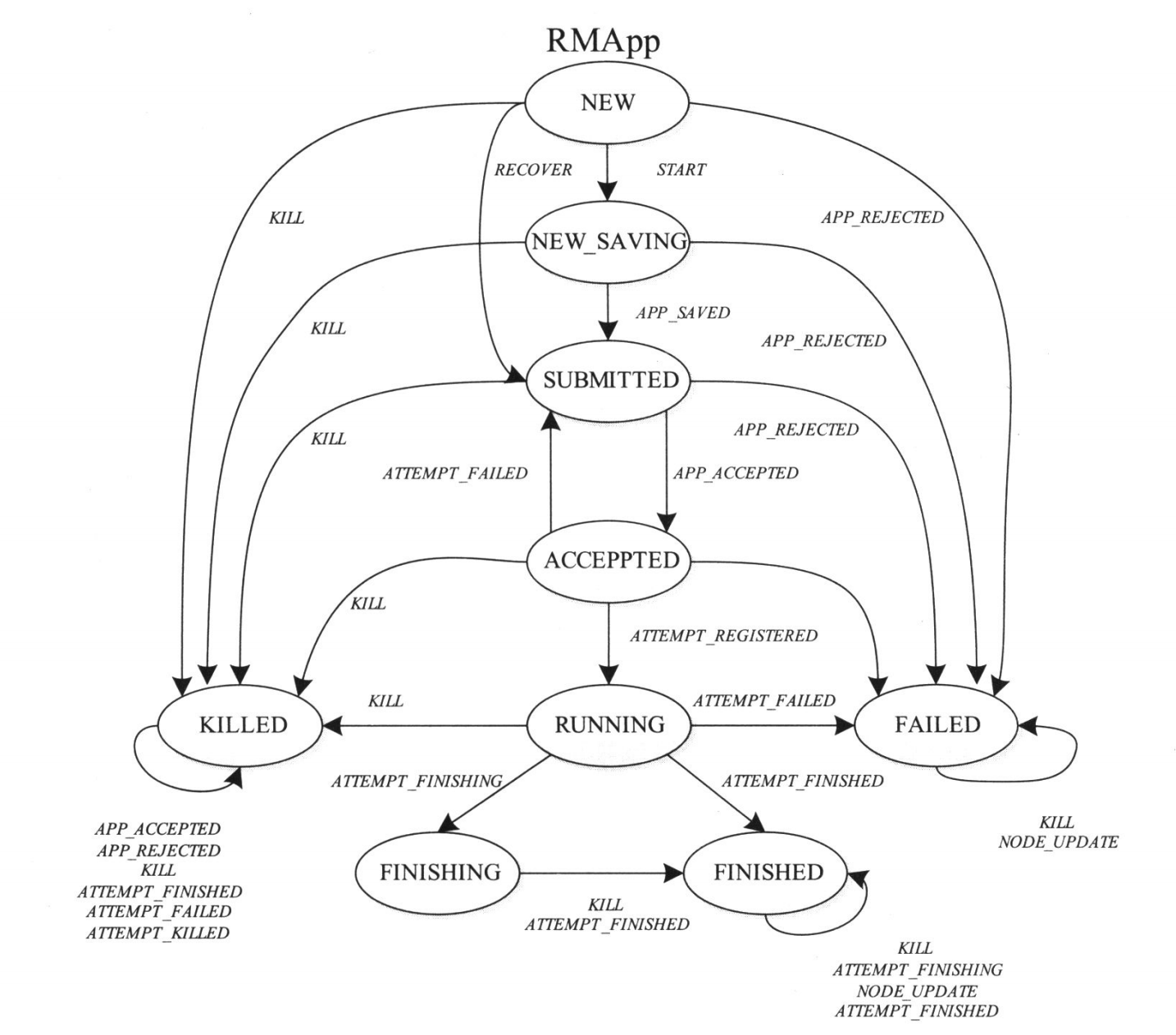

- RMApp状态机
当一个任务提交上来之后状态进行流转
- NEW_SAVING: 收到提交的应用程序后，创建 RMAppImpl 对象并将基本信息持久化；
- ACCEPTED：调度器接受该应用程序后所处的状态，任务等待被分配资源；
- RUNNING：任务成功获取到资源并在节点运行

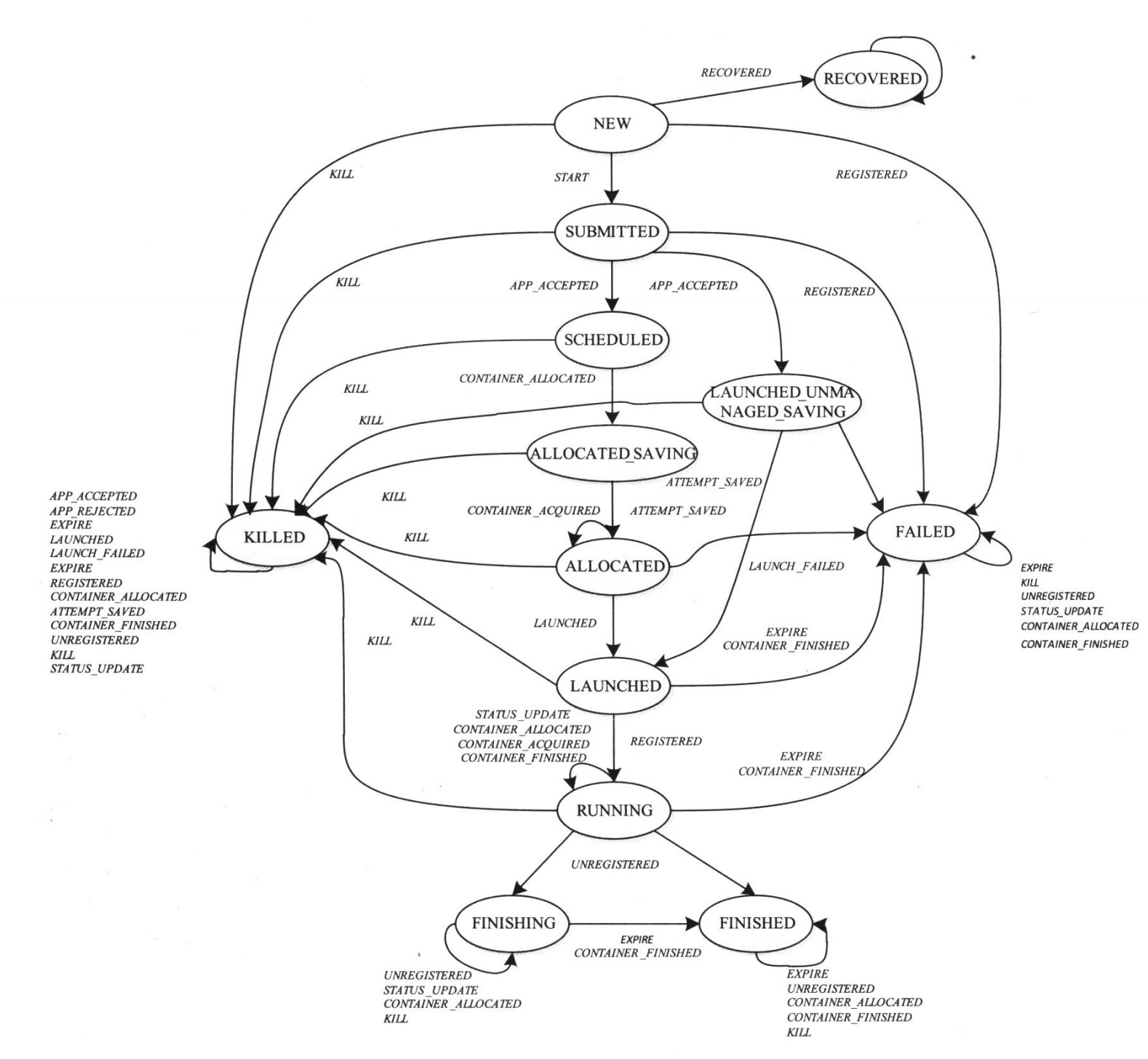

- RMAppAttempt状态机
一个任务可能会启动多个实例，每个实例会维护个RMAppAttempt状态
- SCHEDULED: 通过 Scheduler 合法性检查后所处的状态，开始为该 App 分配资源；
- ALLOCATED_SAVING：收到分配的 Container 后，在持久化完成前所处的状态；
- ALLOCATED：信息持久化完成后所处的状态；
- LAUNCHED：RM 的 ApplicationMasterLauncher 与 NM 通信以启动 AM 时所处的状态；
- RMContainer 状态机
每个任务都是以容器的状态进行的
- RESERVED: 开启资源预留时，当前节点不能满足资源请求时所处的状态；
- ALLOCATED：调度器分配一个 Container 给 AM；
- ACQUIRED：AM 获取到分配的 Container 后所处的状态；
- EXPIRED: AM 获取到 Container 后，若在一定时间内未启动 Container，RM 会强制回收该 Container;

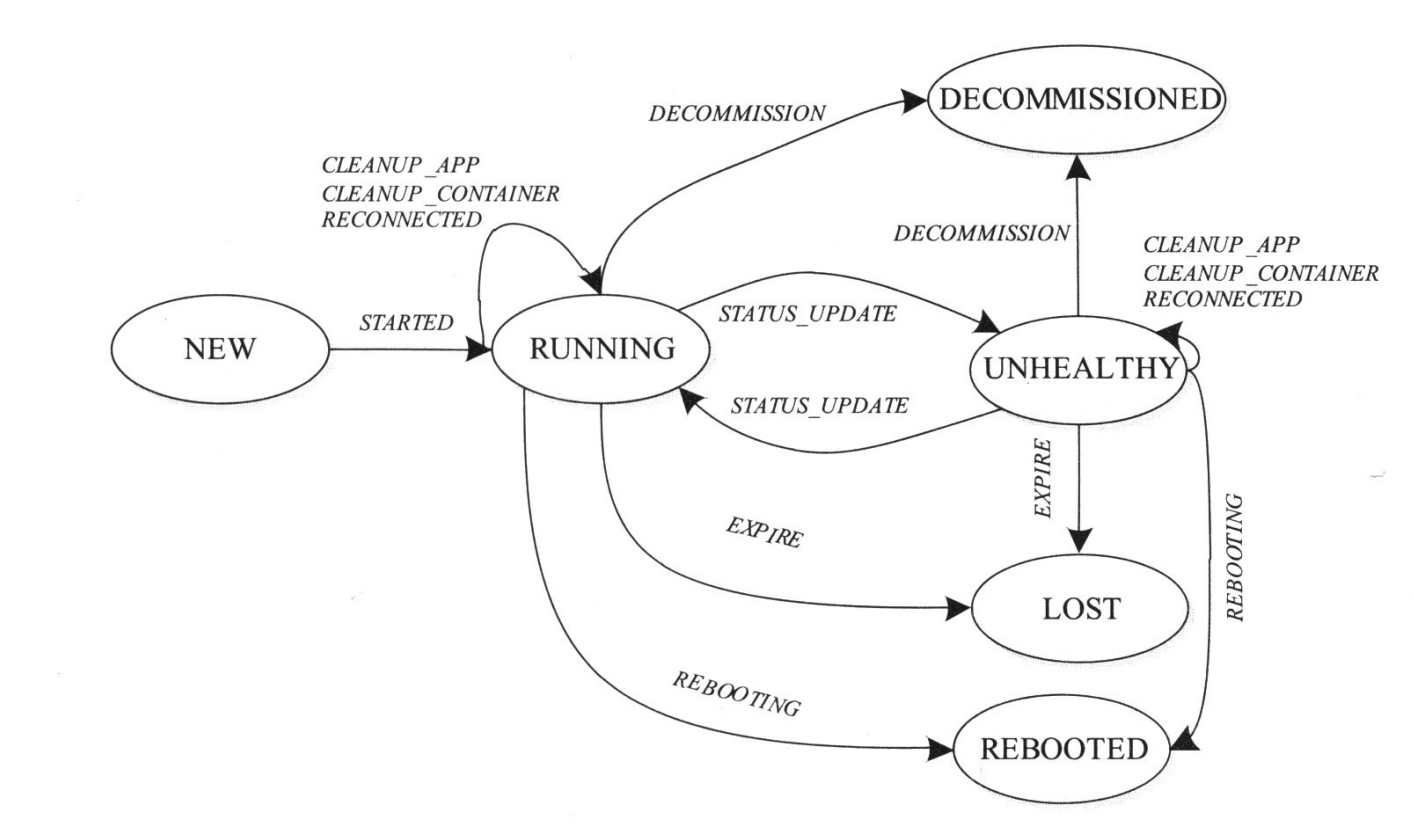

- RMNode 状态机
- DECOMMSIONED: 节点下线后的状态；
- UNHEALTHY：节点处于不健康状态，健康检测脚本异常或磁盘故障；
- LOST：超过一定时间（默认 10 分钟）未与 RM 发生心跳后所处的状态；
调度流程
- AM 定期与 RM 保持心跳，并将资源请求记录在 RM 中；
- 触发时机: 由节点心跳触发针对此节点的调度；
- 找 Label: 根据节点 Label 找到对应 Lable 下的所有队列；
- 找队列: 将队列进行 DRF 排序, 找到当前最“饥饿”的队列；
- 找应用: 将此队列内所有应用按照优先级进行排序(优先级由用户提交时指定), 找到优先级最高的应用, 优先级相同时按DRF 算法排序；
- 找资源请求: 将此应用内的所有资源请求按照优先级排序(优先级由计算引擎指定), 找到优先级最高的资源请求进行资源分配；

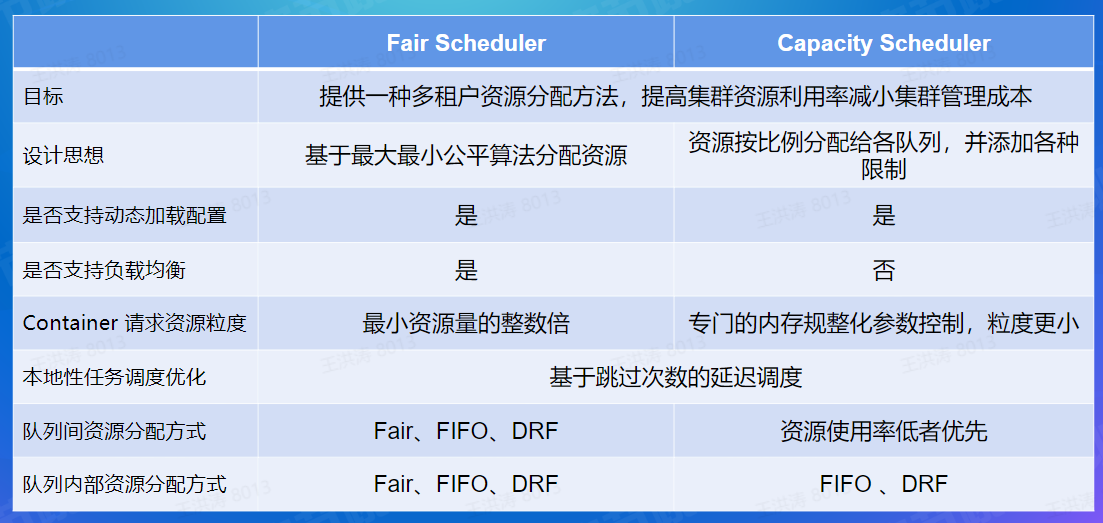

典型调度器对比
