重写Android之View的工作原理系列（一）

前言

本系列主要介绍两个方面，首先介绍View的工作原理，懂了原理后我们在来实现自定义View。

我们知道在Android中，View是很重要的知识点，我们使用的TextView、ImageView等都是继承与View，当然这些都是Android的GUI库提供的基本控件，有时候并不能满足我们的日常开发，我们也需要自定义View，通过自定义View可以实现复杂的一些效果，所以为了我们更好的自定义view，我们需要先了解View的工作原理

ViewRoot和DecorView

我们了解一下几个基本的概念：

• Activity

Activity只是控制生命周期和处理事件，并不是控制视图显示，真正控制视图的Window。一个Activity包含一个Window，Window才是真的窗口。

• Window

Window是视图的承载器，内部持有一个DecorView，这个DecorView才是View的根布局。

Window是一个抽象类，实际在Acitiy中持有的是其子类PhoneWindow。PhoneWindow中一个内部类DecorView，通过DecorView来加载Activity中设置的布局。Window 通过WindowManager将DecorView加载其中，并将DecorView交给ViewRoot，进行视图绘制以及其他交互。

• DecorView

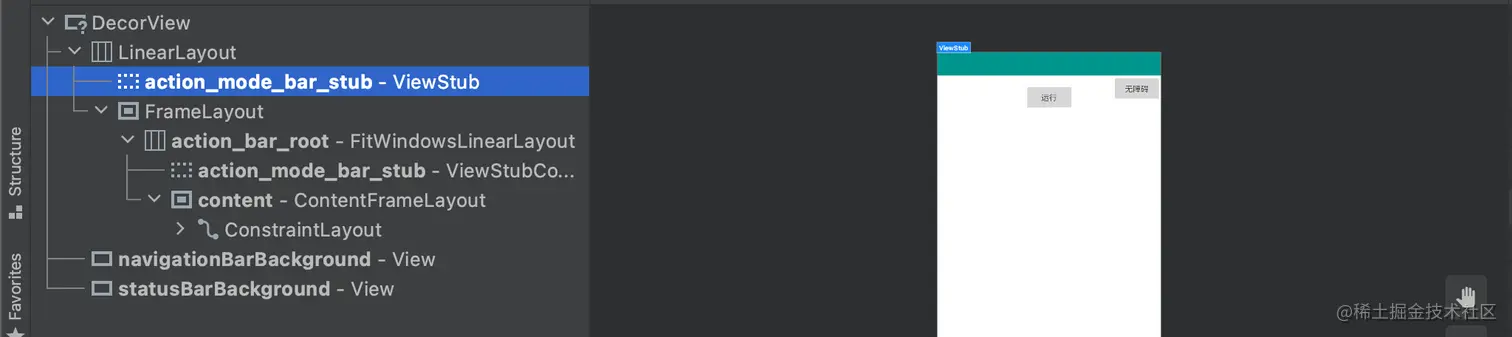

DecorView是FrameLayout的子类，它是Android视图树的根节点视图。DecorView作为顶级View，一般情况下它内部包含一个竖直方向的LinearLayout，在这个LinearLayout里面有上下三个部分，上面是个ViewStub,延迟加载的视图（应该是设置ActionBar,根据Theme设置），中间的是标题栏(根据Theme设置，有的布局没有)，下面的是内容栏。我们可以看一下下面的具体布局结构：

• ViewRoot

所有View的绘制以及事件分发等交互都是通过它来执行或传递的。ViewRoot对应于ViewRootImlp类，它是链接WindowManager和DecorView的纽带，View的三大流程是通过ViewRoot来完成的。

View的绘制流程是从ViewRoot的performTraversals方法开始的，它经过measure、layout和draw三个过程才能最终将一个View绘制出来，其中measure用来测量View的宽和 高，layout用来确定View在父容器中的放置位置，而draw则负责将View绘制在屏幕上。针对performTraversals的大致流程：

如上图所示，performTraversals会依次调用performMeasure、performLayout和performDraw三个方法，这三个方法分别完成顶级View的measure、layout和draw这三大流程。其 中在performMeasure中会调用measure方法，在measure方法中又会调用onMeasure方法，在onMeasure方法中则会对所有的子元素进行measure过程，这个时候measure流程就从父容 器传递到子元素中了，这样就完成了一次measure过程。接着子元素会重复父容器的measure过程，如此反复就完成了整个View树的遍历。同理，performLayout和performDraw的 传递流程和performMeasure是类似的，唯一不同的是，performDraw的传递过程是在draw方法中通过dispatchDraw来实现的，不过这并没有本质区别。

measure过程决定了View的宽/高，Measure完成以后，可以通过getMeasuredWidth和getMeasuredHeight方法来获取到View测量后的宽/高，在几乎所有的情况下它都等同于 View最终的宽/高，但是特殊情况除外，这点在本章后面会进行说明。
