HDFS原理与应用 | 青训营笔记

这是我参与「第四届青训营」笔记创作活动的的第8天。

课程回顾

计算框架：Flink、Spark

查询引擎：Presto

一、本课堂重点内容

  1. HDFS 的设计与实现
  2. HDFS 的产品优化体系建设
  3. HDFS 多场景的应用
  4. 分布式存储系统通用基本概念

二、详细知识点介绍

01.HDFS 基本介绍

HDFS：Hadoop Distributed File System

Linux 目前支持将近100种文件系统。

1.3 分布式文件系统

  • 大容量

更多的机器，更多的存储介质

  • 高可靠

多个副本提高容错能力

  • 低成本

不需要高端硬件来扩容

1.5 HDFS 功能特性

分布式、容错、高可用、高吞吐、可扩展、廉价

02.架构原理

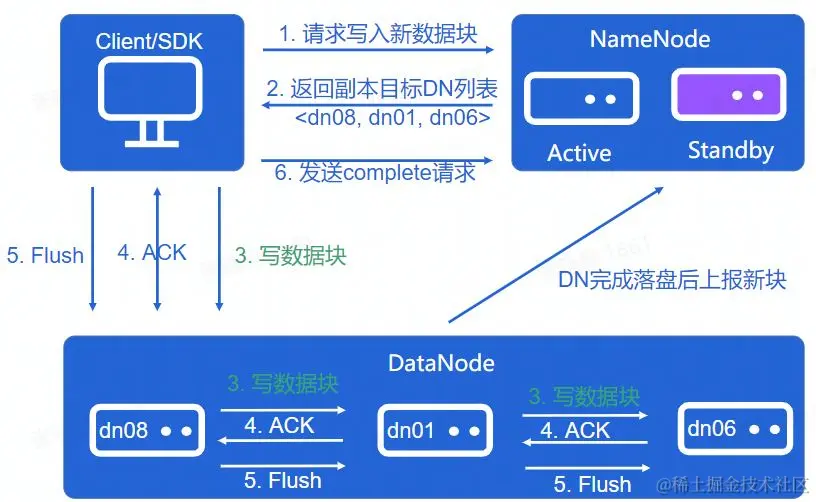

2.2 Client 写流程

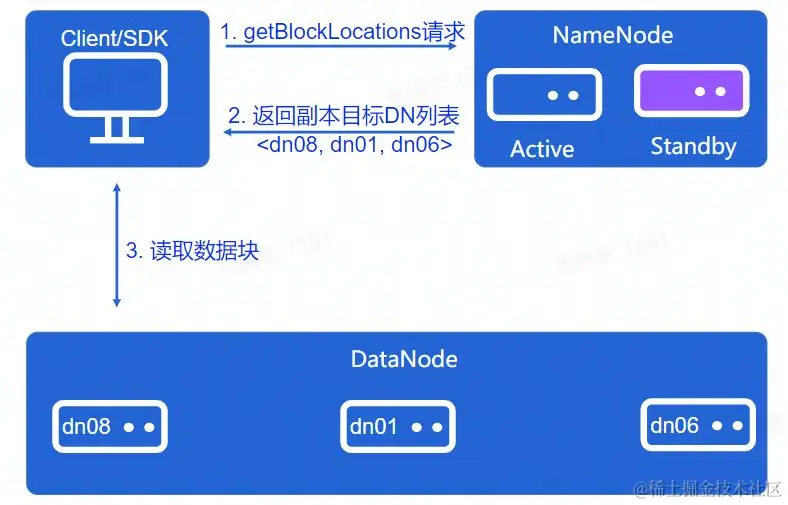

2.3 Client 读流程


图源：教学PPT

2.4 元数据节点 NameNode

  • 维护目录树

维护目录树的增删改查操作，保证所有修改都能持久化，以便机器掉电不会造成数据丢失或不一致。

  • 维护文件和数据块的关系

文件被切分成多个块，文件以数据块为单位进行多副本存放.

  • 维护文件块存放节点信息

通过接收 DataNode 的心跳汇报信息，维护集群节点的拓扑结构和每个文件块所有副本所在的 DataNode 类表。

  • 分配新文件存放节点

Client 创建新的文件时候，需要有 NameNode 来确定分配目标 DataNode.

2.5 数据节点 DataNode

  • 数据块存取

DataNode 需要高效实现对数据块在硬盘上的存取。

  • 心跳汇报

存放在本机的数据块列表发送给 NameNode，以便 NameNode 能维护数据块的位置信息，同时让 NameNode 确定该节点处于正常存活状态

  • 副本复制
  1. 数据写入时 Pipeline IO操作
  2. 机器故障时补全副本

03.关键设计

分布式存储系统基本概念：

  1. 容错能力

能够处理绝大部分异常场景，例如服务器岩机、网络异常、磁盘故障、网络超时等。

  1. 一致性模型

为了实现容错，数据必须多副本存放，一致性要解决的问题是如何保障这多个副本的内容都是一致的。

  1. 可扩展性

分布式存储系统需要具备横向扩张 scale-out 的能力。

  1. 节点体系

常见的有主从模式、对等模式等，不管哪模式，高可用是必须的功能。

  1. 数据放置

系统是由多个节点组成，数据是多个副本存放时，需要考虑数据存放的策略。

  1. 单机存储引

在绝大部分存储系统中，数据都是需要落盘持久化，单机引擎需要解决的是根据系统特点，如何高效得存取硬盘数据。

3.1 NameNode 目录树维护

  • fsimage
    • 文件系统目录树
    • 完整的存放在内存中
    • 定时存放到硬盘上
    • 修改只会修改内存中的目录树
  • EditLog
    • 目录树的修改日志
    • client 更新目录树需要持久化 EditLog 后才能表示更新成功
    • EditLog 可存放在本地文件系统，也可存放在专用系统上
    • NameNode HA 方案一个关键点就是如何实现 EditLog 共享

3.2 NameNode 数据放置

数据块信息维护

  • 目录树保存每个文件的块id
  • NameNode 维护了每个数据块所在的节点信息
  • NameNode 根据 DataNode 汇报的信息动态维护位置信息
  • NameNode 不会持久化数据块位置信息

数据放置策略

  • 新建数据放到哪些节点
  • 数据均衡怎么合理搬迁数据
  • 2个副本怎么合理放置

3.3 DataNode

数据块的硬盘存放

  • 文件在 NameNode 已分割成 block
  • DataNode 以 block 为单位对数据进行存取

启动扫盘

  • DataNode 需要知道本机存放了哪些数据块
  • 启动时把本机硬盘上的数据块列表加载在内存中

3.4 HDFS 写异常处理

—— Lease Recovery

情景： 文件写了一半，client 自己挂掉了。

可能产生的问题：副本不一致；Lease 无法释放。

租约： Client 要修改一个文件时，需要通过 NameNode 上锁，这个锁就是租约（Lease）。

解决方法： Lease Recovery

—— Pipeline Recovery

情景： 文件写入过程中，DataNode 侧出现异常挂掉了。

异常出现的时机： 创建连接时；数据传输时；complete 阶段。

解决方法： Pipeline Recovery

3.5 Client 读异常处理

情景： 读取文件的过程，DataNode 侧出现异常挂掉了。

解决方法： 节点 Failover

增强情景： 节点半死不过，读取很慢

3.6 旁路系统

Balancer： 均衡 DataNode 的容量。

Mover： 确保副本放置符合策略要求。

3.7 控制面板建设

客观性设施： 指标埋点；数据采集；访问日志；数据分析。

运维体系建设： 运维操作需要平台化；NameNode 操作复杂；DataNode 机器规模庞大；组件控制面 API。

04.应用场景

4.3 PySpark 读写 HDFS 文件

  • 读取本地文件系统上的文件
  • 把查询结果保存到本地文件
  • 读取 HDFS 上的文件
  • 把查询结果保存到 HDFS 上

PySpark 和 HDFS 交互演示

实验1

l.读取本地表格文件 /tmp/zipcodes.csv
2.执行 SELECT 操作
3.把 SELECT 结果保存 /tmp/zipcodes-lite 日录下

实验2

1.读取 HDFS 上的表格文件 /tmp/zipcodes.csv
2.执行 SELECT 操作
3.把 SELECT 结果保存到 HDFS 的 /tmp/zipcodes-lite目录下

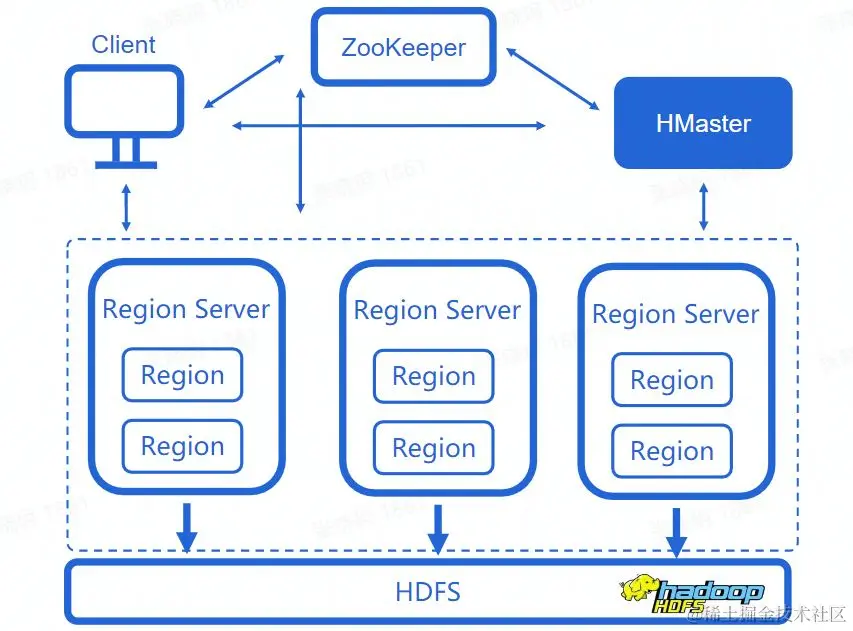

4.6 Hbase


图源：教学PPT

三、课程总结

  • HDFS 架构
  • HDFS 关键设计
  • 大数据应用场景
  • 通用存储场景
