概念

数据链路层：封装成帧，透明传输，差错控制

链路管理：数据链路层的建立，维持和释放

流量控制：双方通信能力也许不一样，这个时候就需要控制传输

差错控制：位错（采用CRC检验比较好，然后自己发送请求ARQ），帧错（丢失，重复，失序）

透明传输：封装成帧，有帧定界

组帧

解决问题： 帧定界（头部，尾部），帧同步，透明传输

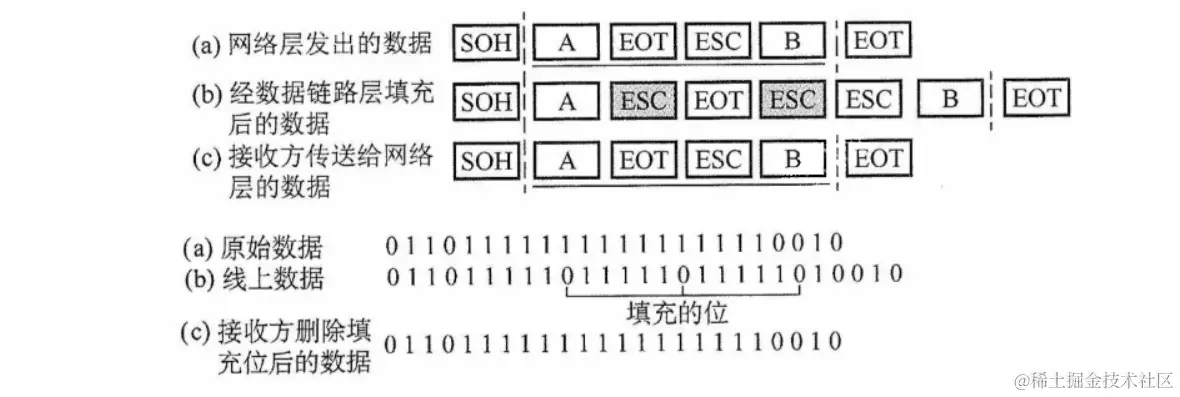

字符填充：SOH开头，EOT结束，在特殊字符前加ESC转义

零比特填充：以01111110开始和结束，有多于5个1就填充一个1

差错控制

差错编码 → 自动重传请求 ARQ和 前向纠错FEC

ARQ → 出错重发

FEC → 不仅能检错，并且知道在哪儿错了

流量控制、可靠传输

停止-等待流量控制基本原理 → 发一帧，等一帧，不反馈，一直等

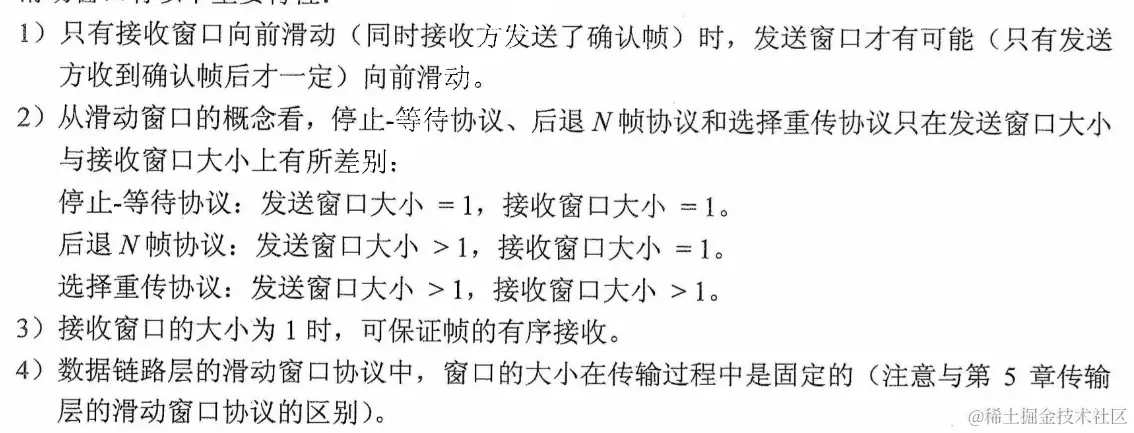

滑动窗口 → 维护一组连续的允许发送的序号，发送窗口的最老的值已经发出去了并且收到回复了，就可以滑动窗口了，接受窗口接受到了最老的值，就可以滑动窗口，并且响应数据了。

信道吞吐率 = 信道利用率 x 发送方的发送速率

静态划分信道

频分复用→ FDM

时分复用→TDM

波分复用→WDM

码分复用→CDM

动态划分信道

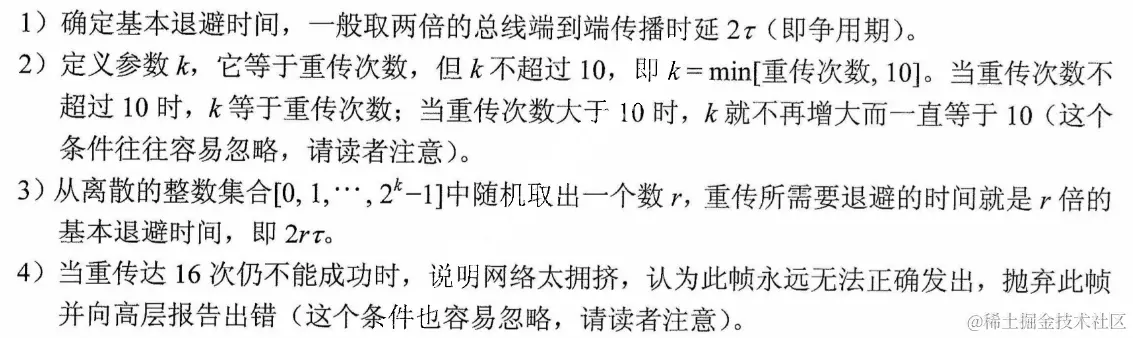

CSMA/CD → 先听先发，边听边发，冲突停发，随机重发

最短帧长 = 总线传播时延X数据传输速率X 2

局域网

三种特殊局域网拓扑结构→ 以太网（总线，物理：星形）、令牌网（环状，物理：星形）、FDDI（环形，物理：双环）

MAC子层： 组帧，拆帧，比特传输差错控制，透明传输

LLC 子层：提供无连接、面向连接、带确认无连接、高速传送

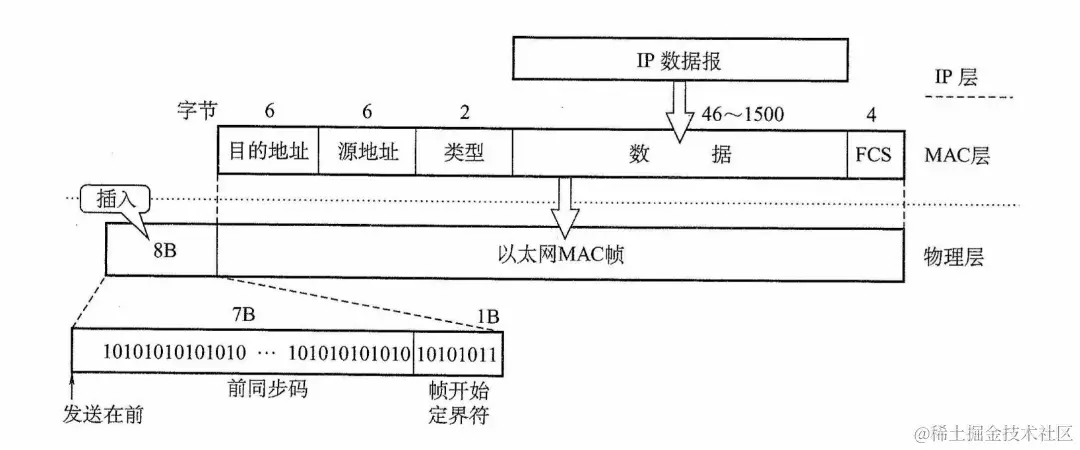

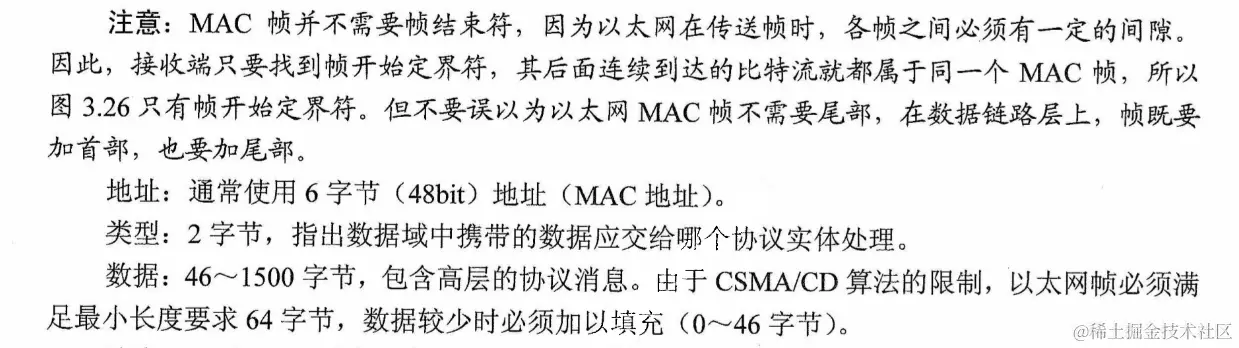

MAC 帧

V2帧格式

前导码：同步用，7个字节

100BASE-T以太网

使用CSMA/CD 协议，支持全双工、半双工。规定最短帧长不变，将一个网段内的电缆长度减小到100m，帧间隔时常从9.6us减少到0.96us

📌MAC 采取的是无连接的工作方式，并且不对发送的数据帧编号，也不要求对方发送确认

PPP协议

• 链路控制协议（LCP）

• 网络控制协议（NCP）

• 将IP数据报封装到串行链路

ppp 是点对点的，所有不需要最短帧，但是我们规定了一下最大帧，所有范围为[0~1500]

ppp 提供差错检测，不提供纠错能力，可以保证无差错接受，不可靠，不使用序号和确认机制

仅仅支持点对点的链路通信，不支持多点线路

ppp只支持全双工链路

ppp 同步时（SONET/SDH等同步线路） 使用 零比特填充法

ppp 异步时 采用字符填充法

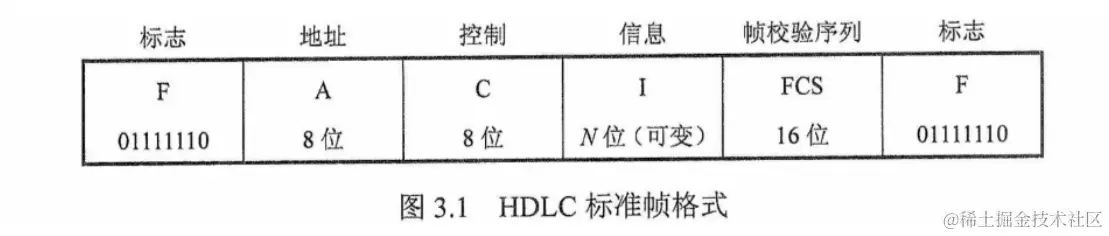

ppp 与 HDLC的差别：

ppp协议是面向字节的，HDLC协议是面向比特的。

ppp帧笔HDLC帧多一个2字节的协议字段

ppp 协议不使用序号和确认机制，只保证无差错接收。差错上层控制

HDLC协议的信息帧使用了编号和确认机制。

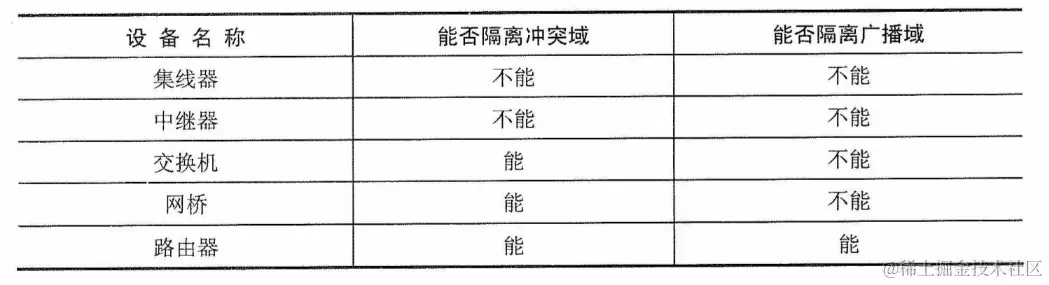

冲突域&广播域

冲突域，两台机器同时发送东西，会产生冲突，这就是冲突域，主要不是全双工

广播域，两台机器发送消息，广播的范围 arp解析解析？

所有，物理层可以谁都隔离不了，数据链路层像交换机是全双工，所有可以隔离冲突域，但是二层交换机工作模式是记录mac地址，然后存储转发或者直接转发，所以，他广播不了东西，也隔离不了广播域，但是三层交换机和路由器，则更高层一点，比如三层交换机划分vlan，那么，不在一个vlan下的东西 ，他就不能直接通信，你数据链路层的mac帧，他需要有物理层去解析吗，不需要，所以数据链路层隔离不了广播域，但是，到了网络层，我们可以隔离冲突域和广播域了，我们可以划分一个子网，然后在子网内部通信，现在是什么东西？当然是ip地址，对于ip地址，我们就需要去arp解析他的东东，所以，有广播域

交换机

直接交换时，只检测首部6B，然后就直接交互出去了

存储转发，校验无误转发出去，有延迟
