一、虚拟机应用选型

市面上存在许多优秀的虚拟机产品，比如VMware、Parallels、VirtualBox等。

由于本人操作系统是MacOS，且是基于arm架构的m1芯片，所以可选条件显而易见，目前能够很好的支持m1的虚拟机只有Parallels Desktop了，故而笔者接下来使用的是Parallels Desktop17。

二、操作系统选型

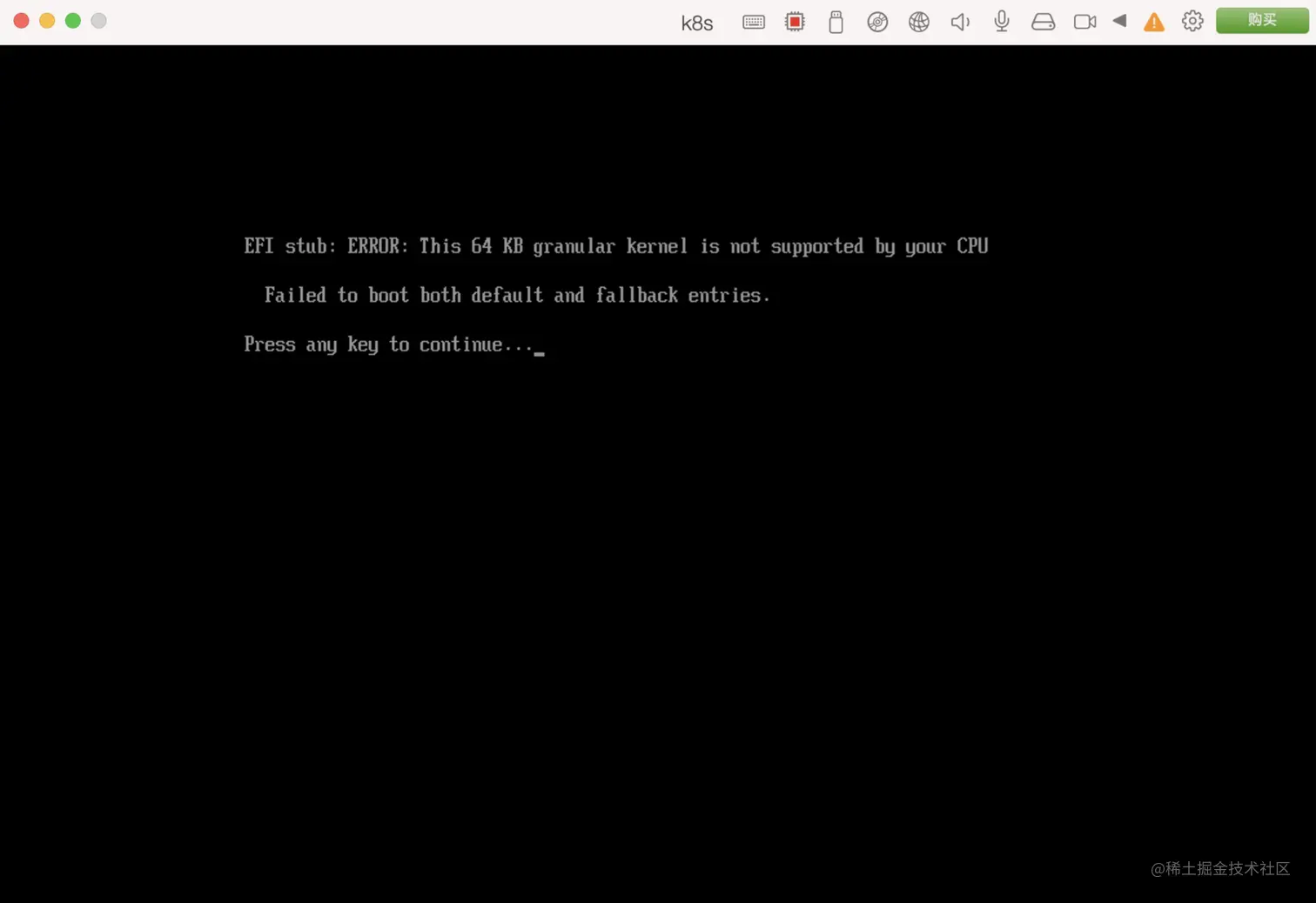

本人惯用的linux发行版本是CentOS7，但是在m1的Parallels中安装经历了不少波折，大概的原因是arm架构的CentOS7内核系统页参数和宿主机的不兼容所致。加之CentOS7已经宣布停止维护了。

所以基于以下需求：去图形化界面、操作系统最接近CentOS7、镜像是arm架构版本的。最终选择了Rocky Linux 9.0。

三、虚拟机安装操作系统

虚拟安装跟着向导即可，只是Parallels Desktop是需要付费的，小伙伴们可以自行想办法🤫

Rocky Linux操作系统的安装也是有图形化界面指引的

四、系统环境预设置

4.1 集群建议

使用PD准备三台Linux，每台操作系统的配置建议至少是 2C4G
正常情况下，我们基于PD准备的三台机器应该都是可以互相ping通的

4.2 关闭防火墙

# 禁用防火墙
systemctl stop firewalld
systemctl disable firewalld

# 禁用安全策略
sed -i 's/enforcing/disabled/' /etc/selinux/config
setenforce 0

4.3 修改主机名称

# 设置主机名
hostnamectl set-hostname <主机名称：建议k8s-master/k8s-worker1/k8s-worker2>
# 查看主机名
hostnamectl

# 设置主机名解析
echo "127.0.0.1   $(hostname)" >> /etc/hosts

# 这里建议最好再修改一遍 /etc/hosts 文件
vim /etc/hosts
# 追加其余两台机器的 ip 和主机名的映射

4.4 关闭内存交换

swapoff -a
sed -ri 's/.*swap.*/#&/' /etc/fstab

4.5 设置流量桥接

## 开启br_netfilter
modprobe br_netfilter
## 确认修改
lsmod | grep br_netfilter

# 将桥接的 IPv4 流量传递到 iptables 的链：
# 修改 /etc/sysctl.conf
# 如果有配置，则修改
sed -i "s#^net.ipv4.ip_forward.*#net.ipv4.ip_forward=1#g"  /etc/sysctl.conf
sed -i "s#^net.bridge.bridge-nf-call-ip6tables.*#net.bridge.bridge-nf-call-ip6tables=1#g"  /etc/sysctl.conf
sed -i "s#^net.bridge.bridge-nf-call-iptables.*#net.bridge.bridge-nf-call-iptables=1#g"  /etc/sysctl.conf
sed -i "s#^net.ipv6.conf.all.disable_ipv6.*#net.ipv6.conf.all.disable_ipv6=1#g"  /etc/sysctl.conf
sed -i "s#^net.ipv6.conf.default.disable_ipv6.*#net.ipv6.conf.default.disable_ipv6=1#g"  /etc/sysctl.conf
sed -i "s#^net.ipv6.conf.lo.disable_ipv6.*#net.ipv6.conf.lo.disable_ipv6=1#g"  /etc/sysctl.conf
sed -i "s#^net.ipv6.conf.all.forwarding.*#net.ipv6.conf.all.forwarding=1#g"  /etc/sysctl.conf
# 可能没有，没有则追加
echo "net.ipv4.ip_forward = 1" >> /etc/sysctl.conf
echo "net.bridge.bridge-nf-call-ip6tables = 1" >> /etc/sysctl.conf
echo "net.bridge.bridge-nf-call-iptables = 1" >> /etc/sysctl.conf
echo "net.ipv6.conf.all.disable_ipv6 = 1" >> /etc/sysctl.conf
echo "net.ipv6.conf.default.disable_ipv6 = 1" >> /etc/sysctl.conf
echo "net.ipv6.conf.lo.disable_ipv6 = 1" >> /etc/sysctl.conf
echo "net.ipv6.conf.all.forwarding = 1"  >> /etc/sysctl.conf
# 执行命令以应用
sysctl -p

4.6 预装容器运行时

本次采用Docker，选择的版本是20.10.15

# 卸载旧版本的 docker
sudo yum remove docker*

# 配置 docker yum 源
sudo yum install -y yum-utils
sudo yum-config-manager --add-repo http://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo

# 查询可用的 docker 版本
yum list docker-ce --showduplicates | sort -r

# 安装 docker
yum install -y docker-ce-20.10.15 docker-ce-cli-20.10.15 containerd.io

# 启动 docker
systemctl start docker
# 设置为开机启动
systemctl enable docker

# 配置阿里云镜像服务加速（需前往阿里云开通镜像服务）
sudo mkdir -p /etc/docker
sudo tee /etc/docker/daemon.json <<-'EOF'
{
  "registry-mirrors": ["https://xxx.mirror.aliyuncs.com"]
}
EOF

# 重启 docker
sudo systemctl daemon-reload
sudo systemctl restart docker

五、安装 Kubernetes

5.1 安装K8S核心

❗️该步骤所有的机器节点都需要执行。

此处k8s版本选型建议是1.23.x及以下的，因为在1.24.x之后，k8s移除了dockershim，也不是说docker就不能用了，但是需要根据官方的方案进行配置，过程繁琐，这次集群搭建选用版本1.23.9，是1.23.x的最后一个版本，相对稳定一些。

本次在本地环境模拟集群，通过kubeadm方式引导式安装，所以希望的是快速简单的构建出集群。

# 配置K8S的yum源
cat <<EOF > /etc/yum.repos.d/kubernetes.repo
[kubernetes]
name=Kubernetes
# 该url是intel版本的，arm架构需替换 baseurl=http://mirrors.aliyun.com/kubernetes/yum/repos/kubernetes-el7-x86_64
baseurl=http://mirrors.aliyun.com/kubernetes/yum/repos/kubernetes-el7-aarch64
enabled=1
gpgcheck=0
repo_gpgcheck=0
gpgkey=http://mirrors.aliyun.com/kubernetes/yum/doc/yum-key.gpg
       http://mirrors.aliyun.com/kubernetes/yum/doc/rpm-package-key.gpg
EOF

# 检查文件是否写入
cat /etc/yum.repos.d/kubernetes.repo

# 卸载旧版本
yum remove -y kubelet kubeadm kubectl

# 查看可以安装的版本
yum list kubelet --showduplicates | sort -r

# 安装指定版本的 k8s 核心组件：kubelet kubeadm kubectl
yum install -y kubelet-1.23.9 kubeadm-1.23.9 kubectl-1.23.9

# 开机启动 kubelet
systemctl enable kubelet && systemctl start kubelet

5.2 初始化 Master 节点

以下操作在k8s-master节点执行，建议选择集群中配置比较优秀的，因为master担任大脑的角色

# 查看当前 kubeadm 需求的核心组件版本，接下来是安装他们
kubeadm config images list

# 如果能访问外网的话，则用 google 官方的镜像，否则只能去 dockerhub 搜集，或者去阿里云镜像仓库里面找找
k8s.gcr.io/kube-apiserver:v1.23.9
k8s.gcr.io/kube-controller-manager:v1.23.9
k8s.gcr.io/kube-scheduler:v1.23.9
k8s.gcr.io/kube-proxy:v1.23.9
k8s.gcr.io/pause:3.6
k8s.gcr.io/etcd:3.5.1-0
k8s.gcr.io/coredns/coredns:v1.8.6

# 本人之前下载了 google 的官方镜像，已经 push 到阿里云了，可以按如下步骤使用我上传阿里云的镜像

# 封装成images.sh文件
#!/bin/bash
images=(
  kube-apiserver:v1.23.9
  kube-proxy:v1.23.9
  kube-controller-manager:v1.23.9
  kube-scheduler:v1.23.9
  coredns:v1.8.6
  etcd:3.5.1-0
  pause:3.6
)
for imageName in ${images[@]} ; do
    docker pull registry.cn-hangzhou.aliyuncs.com/yiwenup/$imageName
done
# 封装结束

# 执行 images.sh
chmod +x images.sh && ./images.sh

# 需要注意的是 coredns 镜像，通过阿里云方式的情况下，下载到本地之后需要重新打 tag
docker tag registry.cn-hangzhou.aliyuncs.com/yiwenup/coredns:v1.8.6 registry.cn-hangzhou.aliyuncs.com/yiwenup/coredns/coredns:v1.8.6

# init 一个 master 节点
kubeadm init \
--kubernetes-version v1.23.9 \
--apiserver-advertise-address=10.211.55.8 \
--service-cidr=11.11.0.0/16 \
--pod-network-cidr=192.168.0.0/16 \
--image-repository registry.cn-hangzhou.aliyuncs.com/yiwenup \
--ignore-preflight-errors=all

# kubernetes-version：写 k8s 安装的版本
# apiserver-advertise-address：写 master 节点的 ip
# service-cidr：划定 service 负载均衡网络的子网范围，注意：不能和 apiserver-advertise-address\pod-network-cidr 重合
# pod-network-cidr：划定 pod 集群内子网范围，注意：不能和 apiserver-advertise-address\service-cidr 重合
# image-repository：如果使用阿里云方式，则需要制定一下镜像仓库

# 注意，在 kubeadm 引导安装下，我们需要关注初始化成功之后打印的信息，根据提示完成接下来的步骤

# 复制相关文件夹
mkdir -p $HOME/.kube
sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
sudo chown $(id -u):$(id -g) $HOME/.kube/config

# 导出环境变量
export KUBECONFIG=/etc/kubernetes/admin.conf

# 部署一个网络组件：这里选用 calico
kubectl apply -f https://docs.projectcalico.org/manifests/calico.yaml

# 检查一下集群中的节点，目前只初始化了 master，所以应该只有 master 一个节点
kubectl get nodes

5.3 加入 Worker 节点

# 同样使用 master 节点初始化成功之后打印的内容，其中有 worker 节点加入 master 的方式
kubeadm join 172.24.80.222:6443 --token nz9azl.9bl27pyr4exy2wz4 \
    --discovery-token-ca-cert-hash sha256:4bdc81a83b80f6bdd30bb56225f9013006a45ed423f131ac256ffe16bae73a20

# 只是 token 会过期，对于过期的情况下，我们想加入新的 worker，可以重新生成 token，尤其可以设置为不不过期
kubeadm token create --ttl 0 --print-join-command

5.4 验证集群

#获取所有节点
kubectl get nodes

5.5 设置 IPVS

kubectl edit cm kube-proxy -n kube-system

# 找到 ipvs ，并设置 mode 为 ipvs
ipvs:
    excludeCIDRs: null
    minSyncPeriod: 0s
    scheduler: ""
    strictARP: false
    syncPeriod: 30s
kind: KubeProxyConfiguration
metricsBindAddress: 127.0.0.1:10249
mode: "ipvs" # 修改此处

# 重启 kube-proxy = 删除 kube-proxy 的 pod + k8s 自愈能力
kubectl get pod -A|grep kube-proxy
kubectl delete pod <pod 名称> -n kube-system

六、安装 Dashboard

安装参考地址：github.com/kubernetes/…

版本选型参考地址：github.com/kubernetes/…

由于我们的k8s版本选择的是1.23.9，所以根据官方指导，dashboard的版本选择为v2.5.1

下载部署的描述文件：raw.githubusercontent.com/kubernetes/…

修改Service类目，补充type: NodePort

执行部署kubectl apply -f ./recommended.yaml

之后在访问之前，需要做好权限控制，根据官方指导：github.com/kubernetes/…，创建dashboard-admin.yaml，补充以下内容之后，执行kubectl apply -f dashboard-admin.yaml，如果有报错的话，先执行kubectl delete -f dashboard-admin.yaml后再执行kubectl apply -f dashboard-admin.yaml。

apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: kubernetes-dashboard
  namespace: kubernetes-dashboard
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: cluster-admin
subjects:
  - kind: ServiceAccount
    name: kubernetes-dashboard
    namespace: kubernetes-dashboard

最后在访问的时候需要输入令牌，令牌的查询使用如下命令：

kubectl -n kubernetes-dashboard describe secret $(kubectl -n kubernetes-dashboard get secret | grep admin-user | awk '{print $1}')
