Redis为什么那么快？

除了redis所有的操作都在内存上之外，还因为实现的数据结构使得redis能让操作更加的高效。

redis数据结构并不是指String、list、hash这些。这些属于数据类型，是数据的保存形式，他们底层的实现方式用到了数据结构。

键值对数据库是怎么实现的？

redis中，key就是字符串对象，value可以是字符串对象也可以是集合数据类型的对象。

键值对是如何保存在redis中的呢？

redis使用哈希表保存所有键值对，因为可以用O（1）复杂度查找键值对，哈希表其实就是数组，数组中的元素叫做哈希桶。

redis的哈希桶是怎么保存键值对数据的呢？

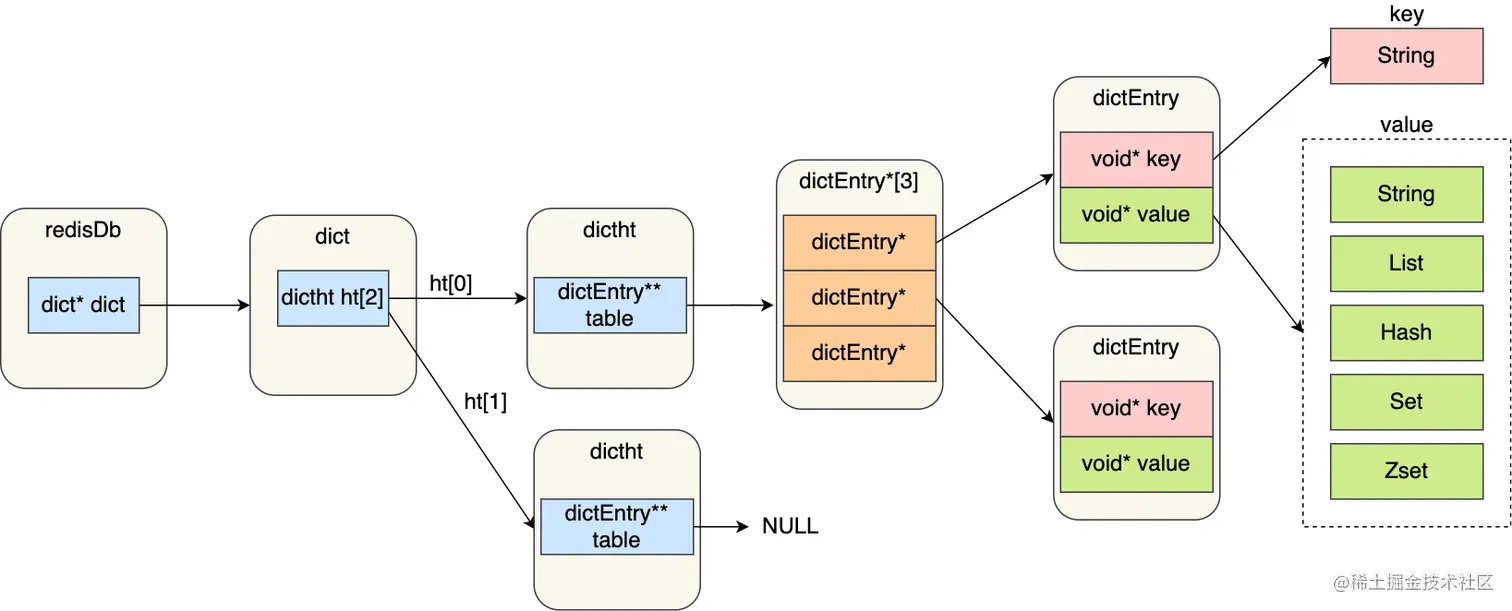

哈希桶存放的是指向键值对数据的指针，键值对数据通过保存了 void * key 和 void * value 指针，指向实际的键对象和值对象，这样就保存集合数据也可以。

  • redisDb 结构，表示 Redis 数据库的结构，结构体里存放了指向了 dict 结构的指针；
  • dict 结构，结构体里存放了 2 个哈希表，正常情况下都是用「哈希表1」，「哈希表2」只有在 rehash 的时候才用，具体什么是 rehash，我在本文的哈希表数据结构会讲；
  • ditctht 结构，表示哈希表的结构，结构里存放了哈希表数组，数组中的每个元素都是指向一个哈希表节点结构（dictEntry）的指针；
  • dictEntry 结构，表示哈希表节点的结构，结构里存放了 **void * key 和 void * value 指针， key 指向的是 String 对象，而 value 则可以指向 String 对象，也可以指向集合类型的对象，比如 List 对象、Hash 对象、Set 对象和 Zset 对象。

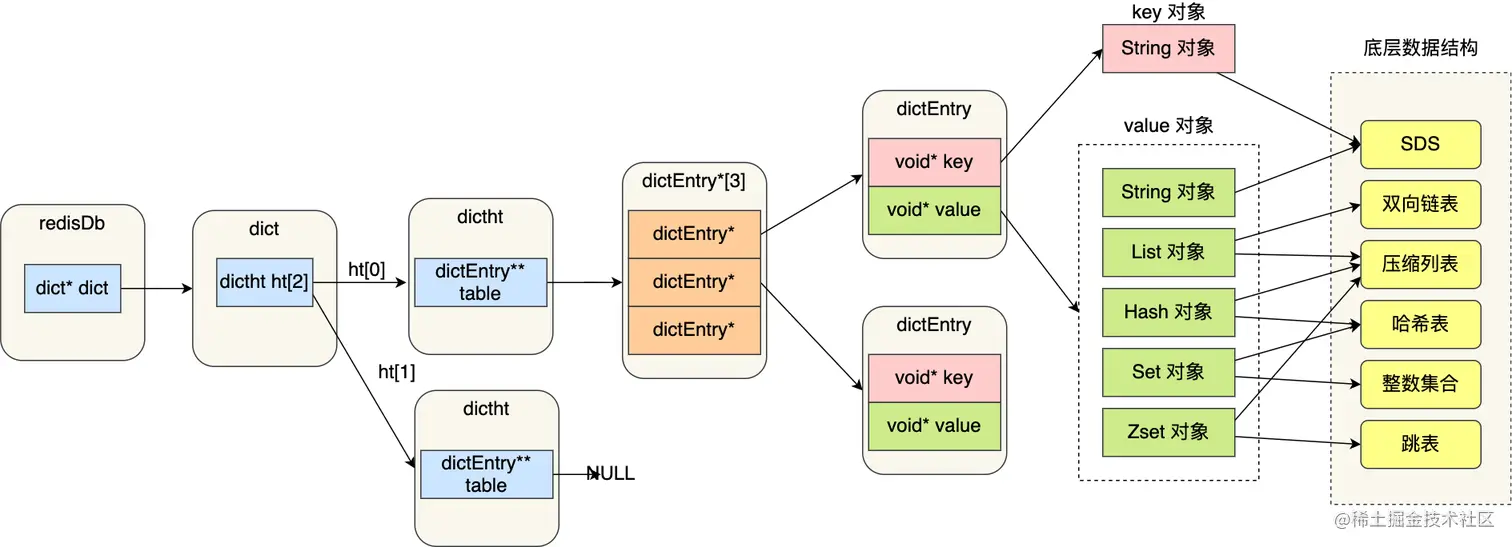

void * key 和 void * value 指针指向的是 Redis 对象，Redis 中的每个对象都由 redisObject 结构表示。

  • type 数据类型list string等等
  • encoding 表示哪种数据结构
  • ptr指向底层数据结构等指针

SDS

自己封装了简单动态字符串，没有使用C语言的char*字符数组来实现。

C语言字符串的缺陷

c语言字符串是一个字符数组，用“\0”结尾，表示字符串的结束。

C语言获取字符串长度的函数strlen，遍历每个字符直到遇到结束符号。复杂度为O（n）

如果中间有结束符号就会停止计数。

而且C语言字符串只能保存文本，不能保存图片音频

而且字符串的操作函数很容易溢出。

可以改进的地方：

  • 获取长度复杂度O（N）
  • 结束符号“\0”不能在中间，所以不能保存二进制数据
  • 操作函数不高兴不安全

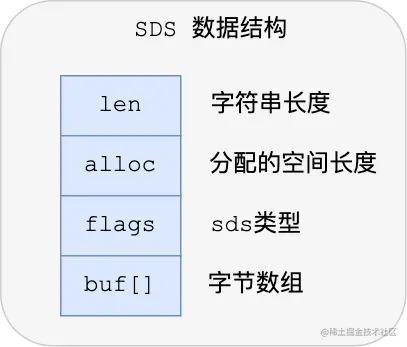

SDS结构设计

  • len 记录字符串长度 复杂度O（1）
  • alloc 分配给字符数组的空间长度，通过alloc -len 计算剩余大小，不足则自动扩容到修改所需大小。不需要手动修改，也没有缓冲区溢出问题
  • flags 用来表示不同类型的SDS，5种，sdshdr5 8 16 32 64。区别在于len 和 alloc成员变量的数据类型不同，比如sdshdr32 则都是 uint32_t，表示表示字符数组长度和分配空间大小不能超过 2 的 32 次方。能够灵活保存节省内存空间。
  • buf [] 字符数组，保存实际数据。也可以保存二进制数据

另外，除了设计不同类型的结构体，Redis 在编程上还使用了专门的编译优化来节省内存空间，即在 struct 声明了 attribute ((packed)) ，它的作用是：告诉编译器取消结构体在编译过程中的优化对齐，按照实际占用字节数进行对齐。

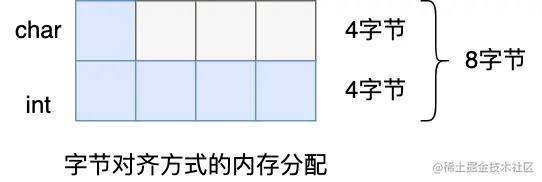

这是因为默认情况下，编译器是使用「字节对齐」的方式分配内存，虽然 char 类型只占一个字节，但是由于成员变量里有 int 类型，它占用了 4 个字节，所以在成员变量为 char 类型分配内存时，会分配 4 个字节，其中这多余的 3 个字节是为了字节对齐而分配的，相当于有 3 个字节被浪费掉了。

#include <stdio.h>

struct test1 {
    char a;
    int b;
 } test1;

int main() {
     printf("%lu\n", sizeof(test1));
     return 0;
}

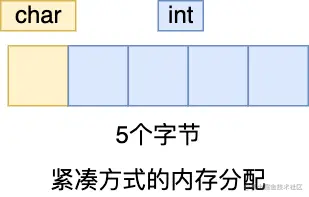

如果不想编译器使用字节对齐的方式进行分配内存，可以采用了 attribute ((packed)) 属性定义结构体，这样一来，结构体实际占用多少内存空间，编译器就分配多少空间。

#include <stdio.h>

struct __attribute__((packed)) test2  {
    char a;
    int b;
 } test2;

int main() {
     printf("%lu\n", sizeof(test2));
     return 0;
}

链表

List对象的底层实现之一，redis自己设计了一个，因为C语言没有链表。

链表节点结构设计

listnode

  • prev
  • next
  • value

redis的链表结构是个双向链表

链表结构设计

list

  • head
  • tail
  • len
  • dup 节点复制函数
  • free 节点释放函数
  • match 节点比较函数

链表的优势与缺陷

优点：

  • 获取头尾 复杂度 o（1）因为 head tail
  • 获取前后节点复杂度 o（1）因为next prev
  • 获取节点数量复杂度 o（1） 因为len
  • 使用void *指针保存值，可以保存不同类型的值

缺陷：

  • 每个节点内存不连续，无法利用CPU缓存，数组能很好利用缓存加速
  • 每个节点都需要分配结构，内存开销大

然后因为有这样的缺陷，所以有了压缩列表。内存比较紧凑。后来还有quicklist，listpack

压缩列表

压缩列表结构设计

连续内存块组成的顺序型数据结构

压缩列表表头：

  • zlbytes 整个列表占用的内存字节数
  • zltail 记录为节点距离起始地址多少字节，列表尾的偏移量
  • zllen 记录列表包含的节点数量
  • zlend 列表的结束点，固定值 0xFF（十进制255）

定位第一个元素和最后一个元素复杂度O（1）

查找其他元素复杂度O（n）不能存过多元素

压缩列表节点entry的结构：

  • prevlen 前一个节点节点长度
  • encoding 当前节点实际数据的类型以及长度
  • data 当前节点实际数据

插入数据时，压缩列表会根据数据是字符串还是整数，以及数据的大小使用不同空间大小的prevlen和encoding保存信息。

prevlen：

  • 如果前一个节点的长度小于254字节，prevlen需要1字节空间保存长度值
  • 大于等于254字节，需要5字节保存长度值

encoding：

  • 当前节点整数，使用1字节
  • 字符串，根据长度，1/2/5字节空间进行编码。

压缩列表的连锁更新

插入元素时，如果空间不够导致重新分配，从而导致后续元素的prevlen占用空间变化，最好导致每个元素的空间都要重新分配，造成性能下降。

举例：

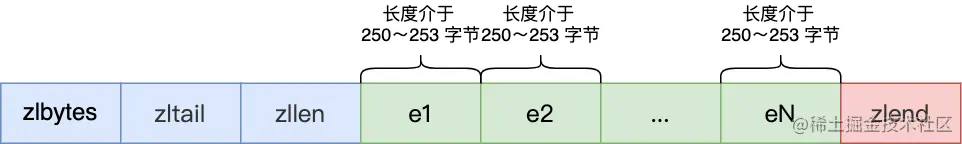

如果有多个连续的，长度在250-253之间的节点，

因为小于254，所以prevlen使用1字节保存长度值。

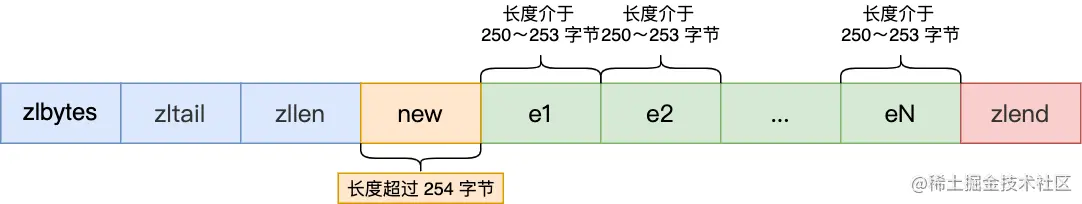

这时插入大于等于254的新节点到列表头，

e1的prevlen就要扩展为5，导致整个e1都长度大于254，最好e2也得修改。这就是连锁更新。

但是如果节点数不多，连锁更新也能接受。
