这篇总结大部分来自这个教程：
在Blender 3.0+中学习完整的重新拓扑工作流程（中文字幕）_哔哩哔哩_bilibili
1.拓扑流程总结
1.1 安装插件
在偏好设置中搜索安装：
Mesh: BSurfaces GPL Edition
Mesh: LoopTools
Mesh: F2
1.2 初始化
选中高模，按 N 打开侧边栏，找到 BSurfaces，点击初始化，创建一个 BSurfaces 对象
勾选 在前面，这样 BSurfaces 对象就不会被高模遮挡
设置 BSurfaces 对象的缩裹修改器：
缩裹方法为：投影，吸附模式为：曲面上，开启轴向-负向，目标为：高模。这样，新创建的拓扑面就会“贴”在高模上
再给 BSurfaces 对象添加一个镜像修改器，设置合适的对称轴
启用 在 3D 视图的标题栏中启用面吸附。这样，“鼠标输入”就会“贴”在高模上
（面吸附和缩裹修改器不同的点在于一个是“拓扑面”的吸附，一个是“输入”的吸附。这个“输入”不是官方的解释，是我自己的感觉，含义例如：启动面吸附后，移动顶点只能在面上移动而不再能在空间中自由移动）
标注工具的放置选项为：表(曲)面
1.3 创建拓扑面
不论 3D 视图处于物体模式还是编辑模式，都可以使用标注工具画出拓扑面的走向，然后点击 BSurfaces 工具栏中的生成面，得到拓扑面
一组标注笔迹的走向需要保持一致，否则会生成反面
在编辑模式下，先选择一个边，然后再这条边的旁边标注，生成的拓扑面会从选择的边延伸出来
选择了标注工具时，按住 D+右键 切换到笔迹橡皮擦，可以清除标注笔迹
由于拓扑面是投影到高模上的，所以从不同的方向移动拓扑面，拓扑面可能落在不同的高模面上
使用编辑模式的工具修改得到的拓扑面的位置可能看上去不正确，这个时候移动一下这些拓扑面，或者复制一个缩裹修改器然后应用，可以让它们的位置恢复正常
1.4 工具
在快速构建的时候可以打开自动合并，在处理一些细节的时候如果面太小，自动合并可能破坏你的四边形面，所以需要注意自动合并的开启关闭，阈值设置
F2 插件允许选择一个点，然后从与这点相连的两条边中创建出四边面
LoopTools 插件提供了一些修改面的分布趋势的功能
1.5 整体
从整体来看，拓扑的顺序是先在一些块状的局部创建一些独立的面，然后再把这些拓扑面组连接起来
连接不同密度的拓扑面组/修改拓扑面组的密度走向时，可能会发现，每行或者每列的网格数不一样，拼不到一起，这个时候就要改线，也就是使用一些特殊的过渡方式把每行或者每列的网格数过渡
1.6 重拓扑
可以使用雕刻工具中的滑动松弛工具松弛面
也可以使用 QuadRemesher 插件
2.可能出现的问题

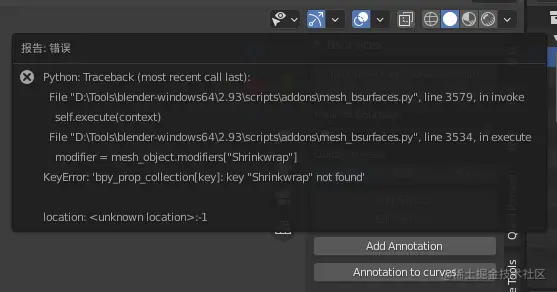

2.1 BSurfaces 对象初始化时报错
我看不懂这是什么意思……不过放心，这对之后拓扑没影响
2.2 BSurfaces 对象已经勾选了 在前面，面的法向也正确，仍然有部分网格被遮挡

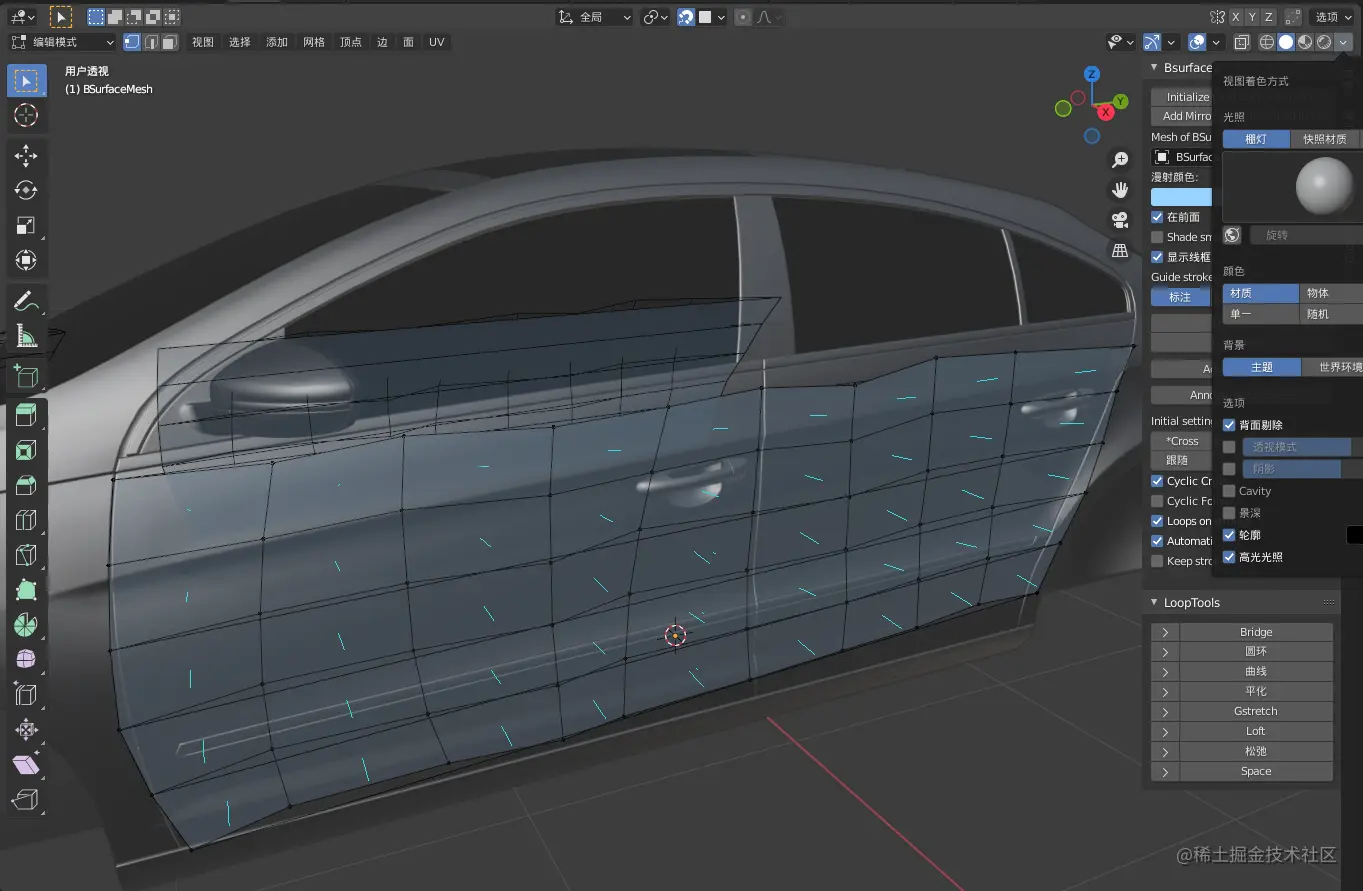

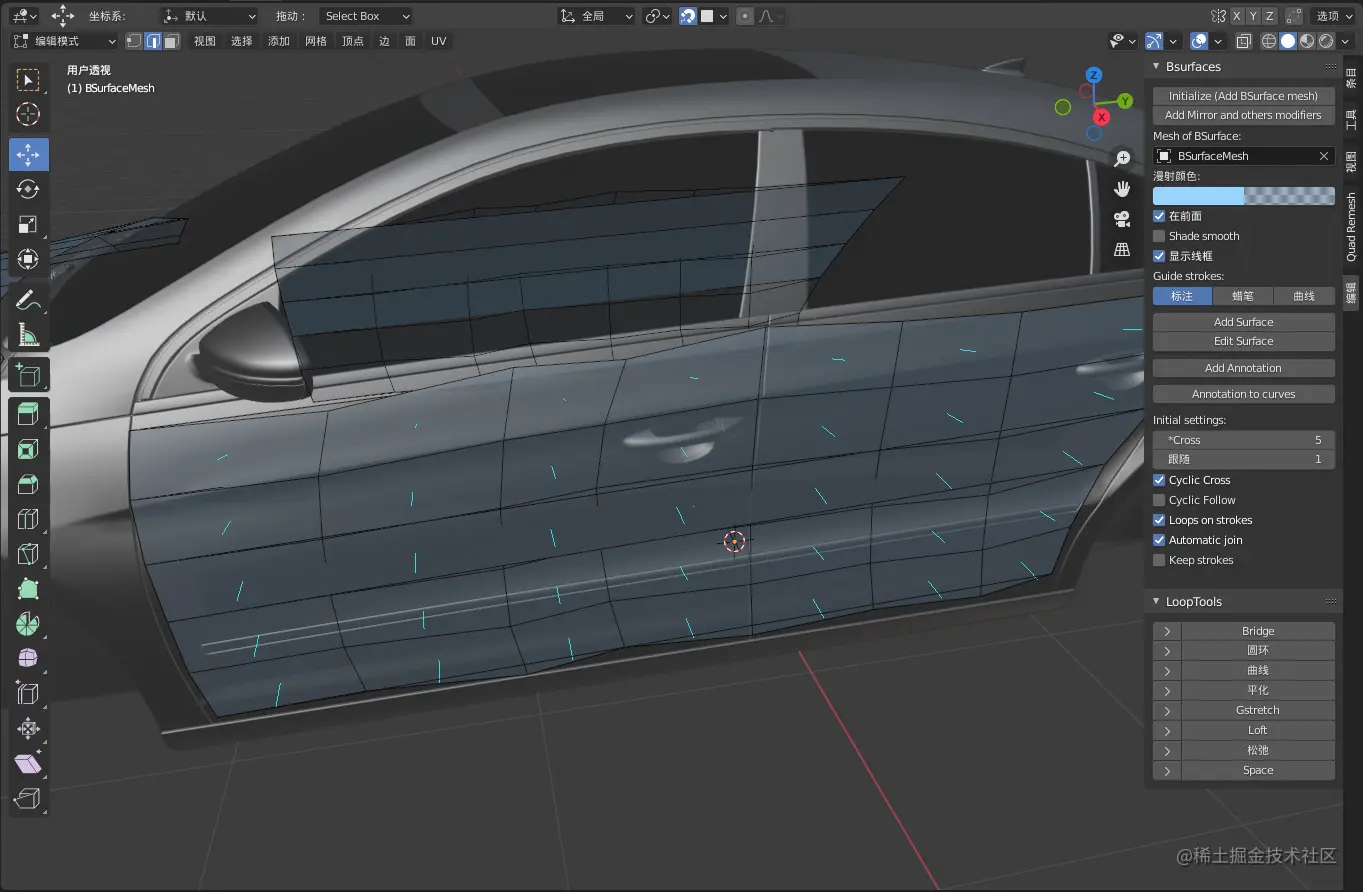

如图，有些网格被遮挡
开启法向显示，转到背面一看，也没有反的
这个时候只需要在视图着色方式中开启背面剔除，就可以看到，原来是 BSurfaces 对象本身生成了一些重叠的面，产生了遮挡
要解决这个问题，可以人为地删去重复的面
通过镜像对称和背面剔除，可以清晰地看到删除重复面之后的效果
如下图：
删除前
删除后
可以看到，镜像另一端的一行面恢复了正常，由于背面剔除的存在变得透明了

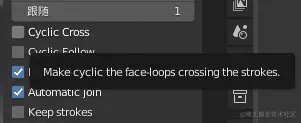

但出现这个现象的根本原因在于勾选了 cyclic cross，创建了循环边。这个循环从笔迹组的两边一来一回创建的面的法向都是相同的

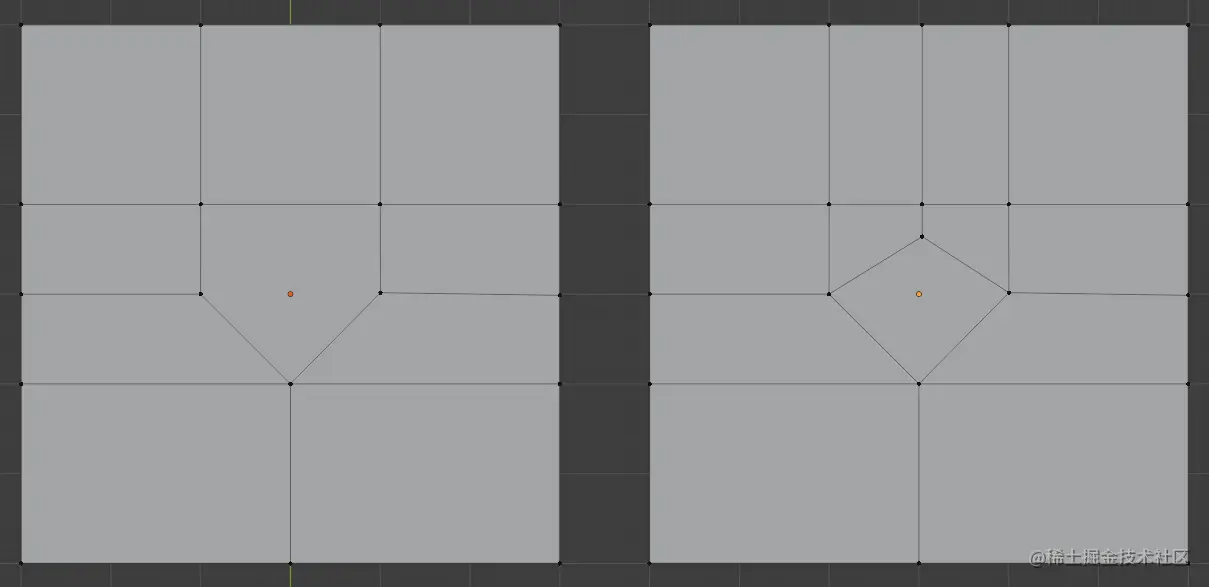

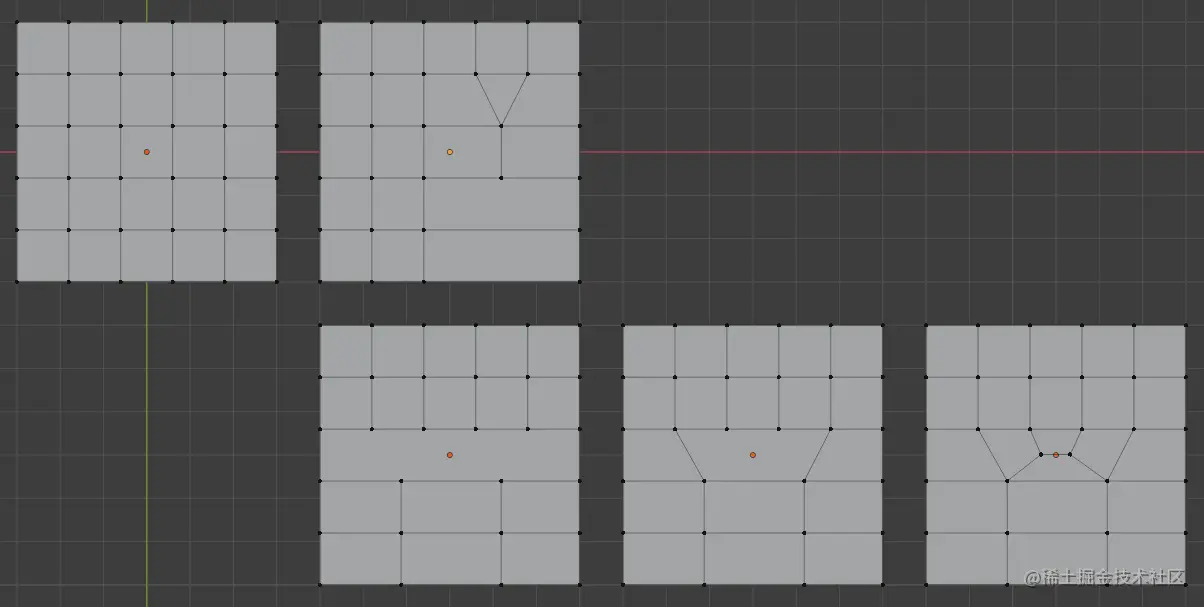

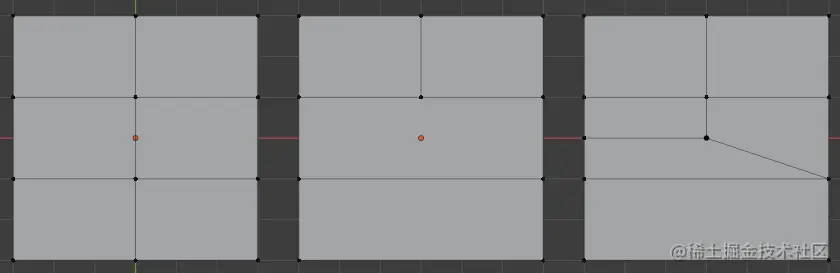

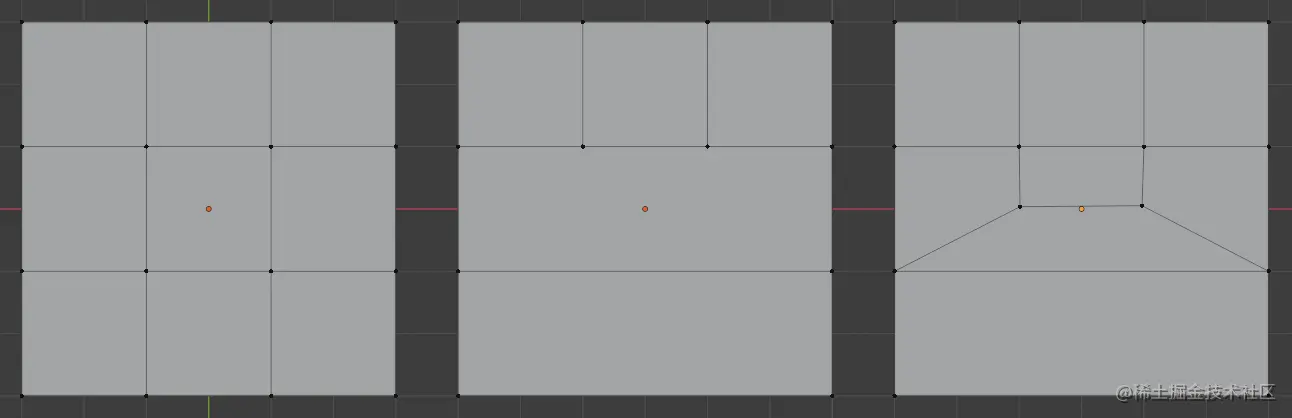

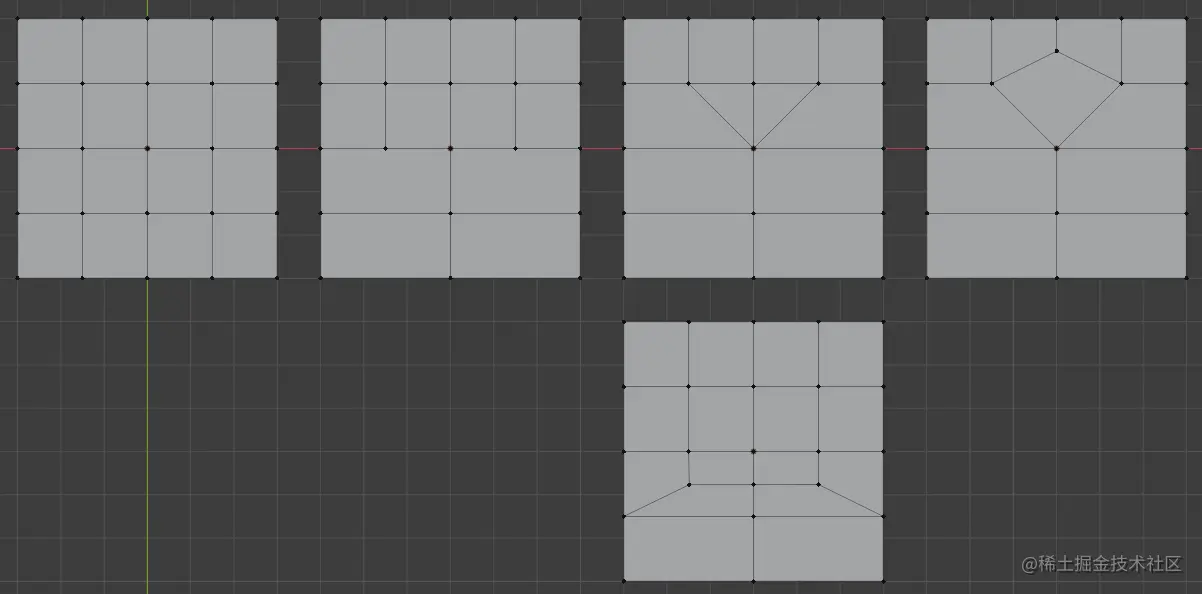

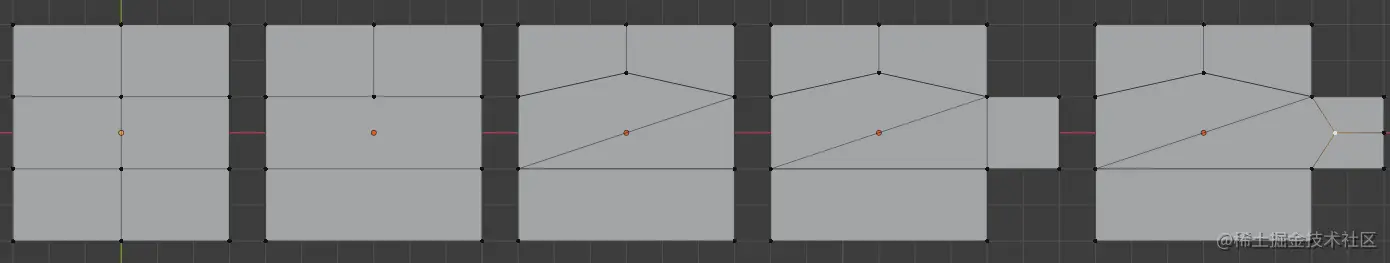

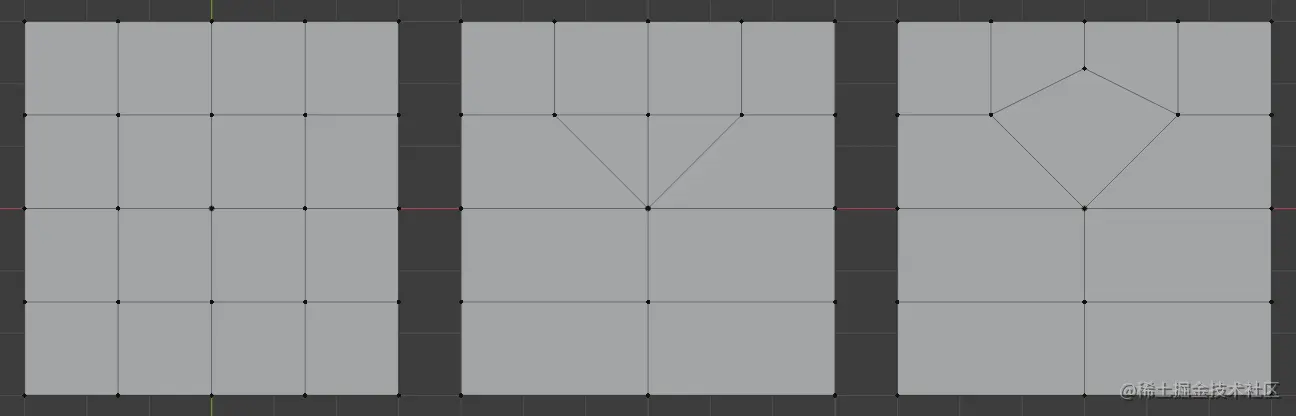

2.3 怎么变线
朋友给我推荐的这个视频，我才知道叫 变线，挺直观的

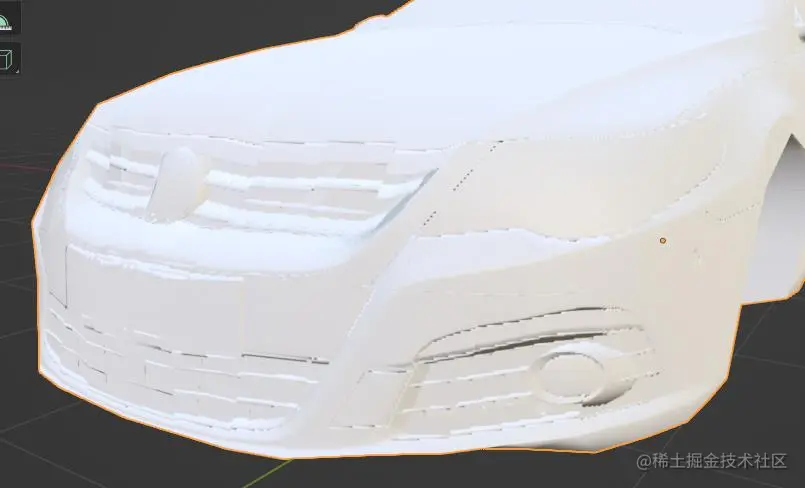

2.4 烘焙贴图有锯齿
感觉跟这个人说的有点像
但是我具体不知道怎么做
朋友给我的建议是重分 UV，或者分件做
我试着分了一下，从一开始的只有一条对称线作为缝合线，到多条缝合线，感觉都不太行
于是只好分件做了
拆分一个物体的方法：按 A 选择所有面，再按 P 选择 按照松散面，这样就会分出所有不相连的面
选择所有物体，按 H 可以隐藏它们，按 Alt+H 显示
我一个车分出了 300+ 个部件hhh果断放弃
