开局一份代码，和文章关系不大就是觉得好玩。本来也想写一下距离场的，奈何鄙人也没搞明白到足以输出的程度，暂且跳过吧。

下面要说的是图形变换，二维的，当然三维其实是一样的。

在fragmentshader中的变换和我们平常使用的模型 视图 投影 矩阵有所不同，这些矩阵都是作用在顶点上，顶点的位置变了 ，带动整个图形变化， 而在片元着色器中，我们已经改变不了顶点了，我们只能决定当前这个位置到底上什么色。

所以，一般有两种变换方式

1 变换整个画布，让画布内的图形跟着变 2 就是逆推这个点在变换之前位置。

为了方便大家编辑，下面是编辑器；

平移

先上代码,书上用的是个十字，我们简单一点用上面那个吧。稍微改造一下，关键代码如下。

vec3 shape1(float angle, vec2 st, float r) {
      float c = length(st) ;
      float h = angle/pi/2. + .5;


      h = fract(h);
      // float b = c+ 1. ;
      float b = c/r+1. ;

      vec3 color = vec3(h  ,1.8- c*2., b );
     return hsbToRgb(color);

}
 void main(){
      vec2 st  =gl_FragCoord.xy / u_CanvasSize ;
      float ratio = u_CanvasSize.x/u_CanvasSize.y ;
      float t = u_Time/1000.;
      st -= vec2(0.5) ;
      st.x*=ratio ;

      //st.x+=.5;//平移


      float angle = atan(st.y,st.x);
      angle+=pi;
      angle *= 1.;
      angle+=t/100.;

      gl_FragColor = vec4(shape1(angle, st, .1), 1.0) ;

}

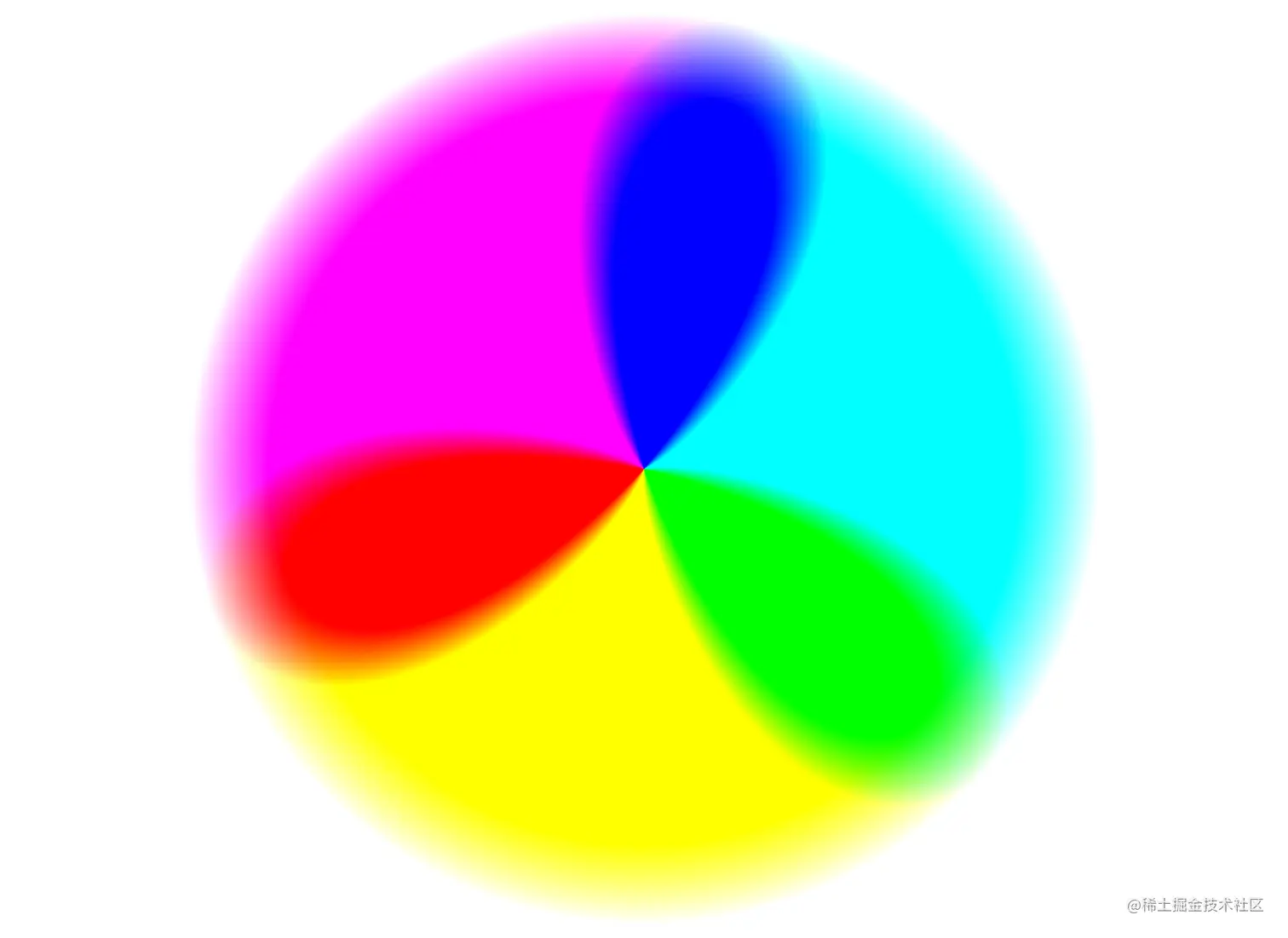

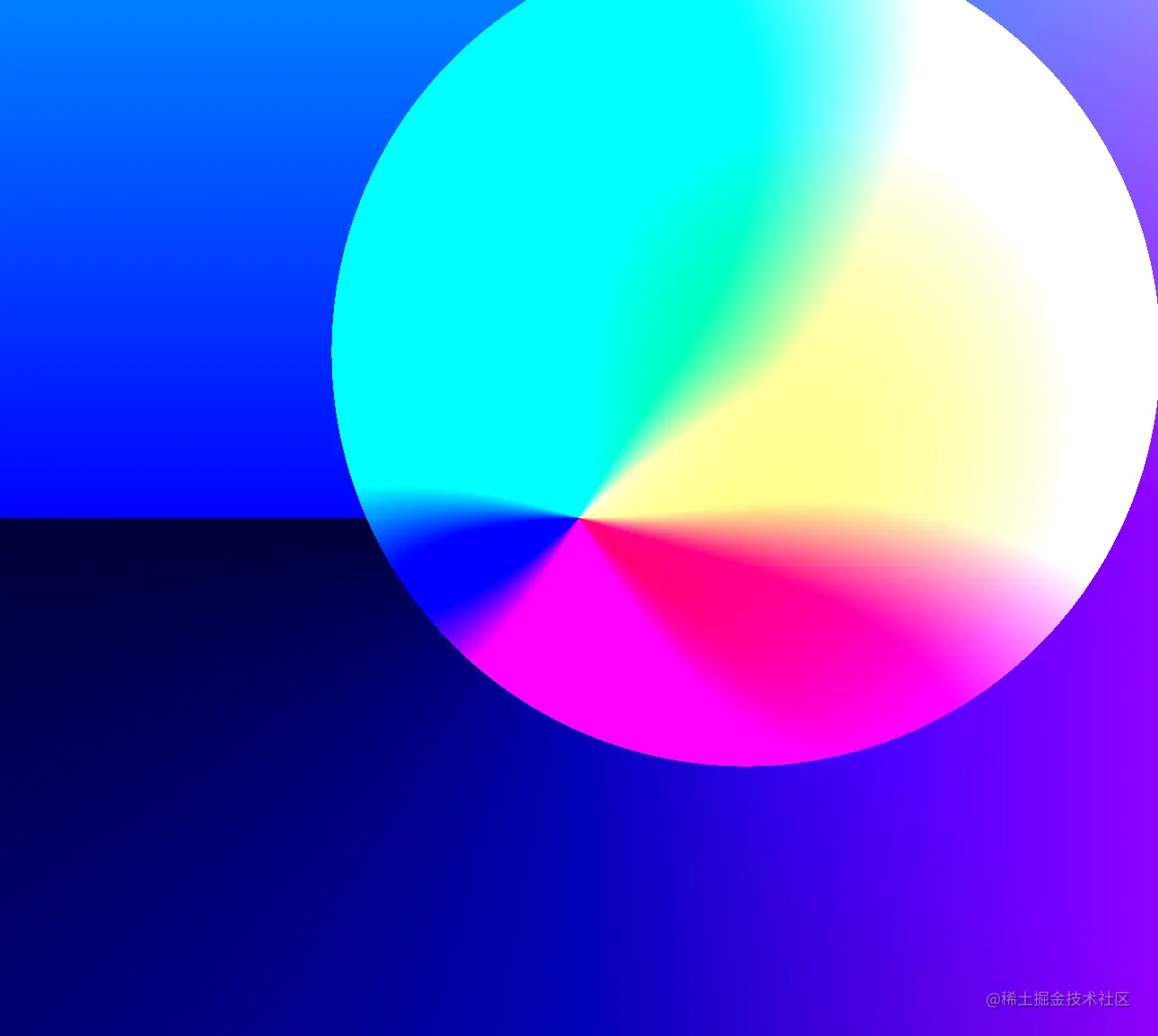

image.png 虽然，是用极坐标画，但这并不影响我们的笛卡尔坐标变换。

我们还是先来简单的向右平移。 st.x+=.5; 结果发现图形往左边跑了， 这是因为，直接在原坐标上的变换实际上是视口的变换， +.5实际上就是把可视区域往右挪了0.5个单位，所以画布可以说是反方向往左移动。

暂时不改，我们继续在这个基础上加一个交互，那就是鼠标动画布反向动。

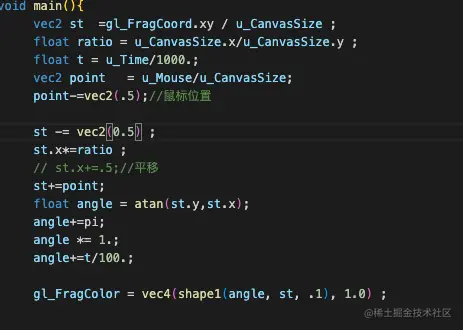

我已经处理好了，u_Mouse是以画布左下角为原点的物理像素坐标。 关键代码如下。


    function handleMove({clientX, clientY}){
        const {left,bottom} = canvas.getBoundingClientRect()
        gl.uniform2fv( u_Mouse,[clientX-left ,bottom - clientY] );
    }
    .....


结果就是这样，但是我们会感觉只是这个圆盘在动，因为背景全白，无从参照，我们来加上一点背景。 image.png

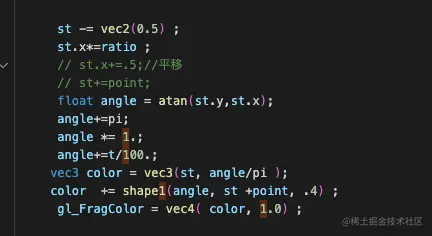

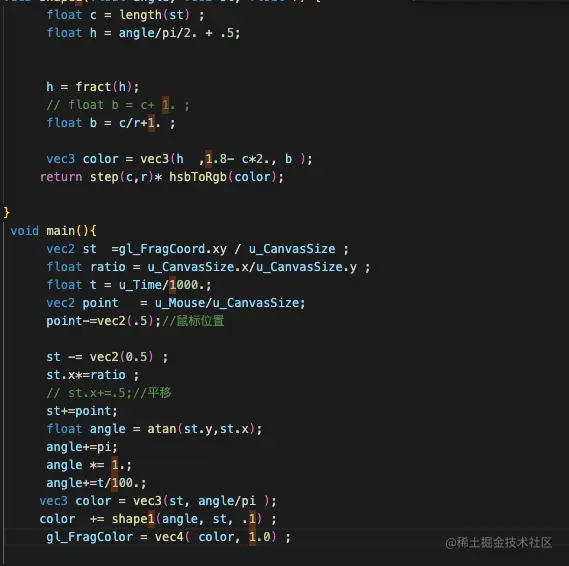

之前的函数没限制区域，这里做一点小小的改动，圆外就是0 ，便于后面用加法合成

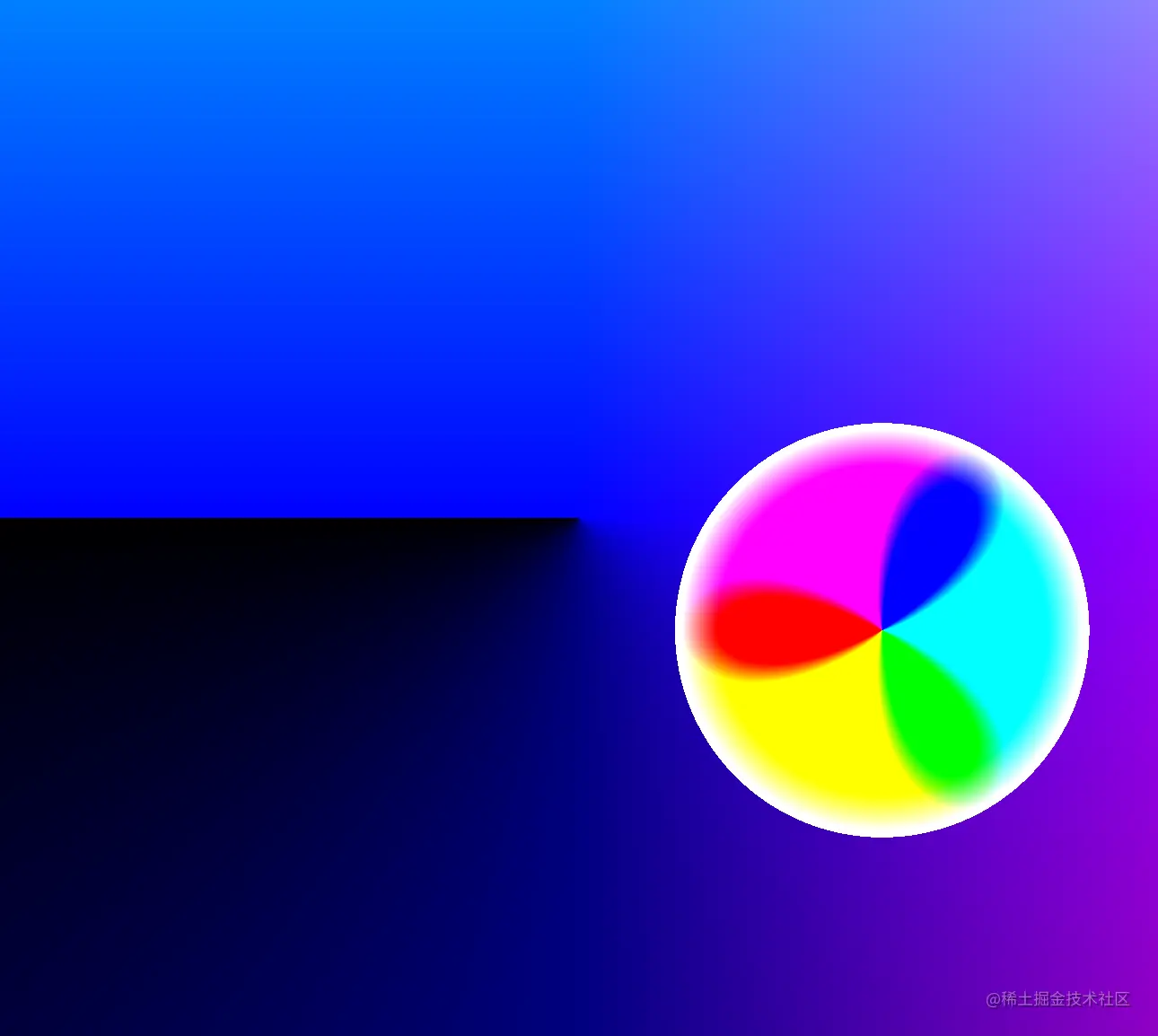

image.png 现在可以清晰的觉察到，是整个画布在动，而不是单独的图形在动。 美观问题等会儿再解决。


部分位移

上面是整个画布，而实际作图肯定是针对某个图形单独变换。这就是我认为第二种方法，现找到目标变换的逆。 光从结果上说，前面已经说的很明显了，要变换某个图形实际上要对当前坐标进行逆变换。

直接来说就是， 我们认为当前坐标是已经变换后的坐标，那么我们就需要知道，当前坐标在变换前是多少，这样我们就知道当前坐标该上什么色。 具体实现就是给我们造型函数传入逆变换之后的坐标，或者在造型函数里面进行逆变换。

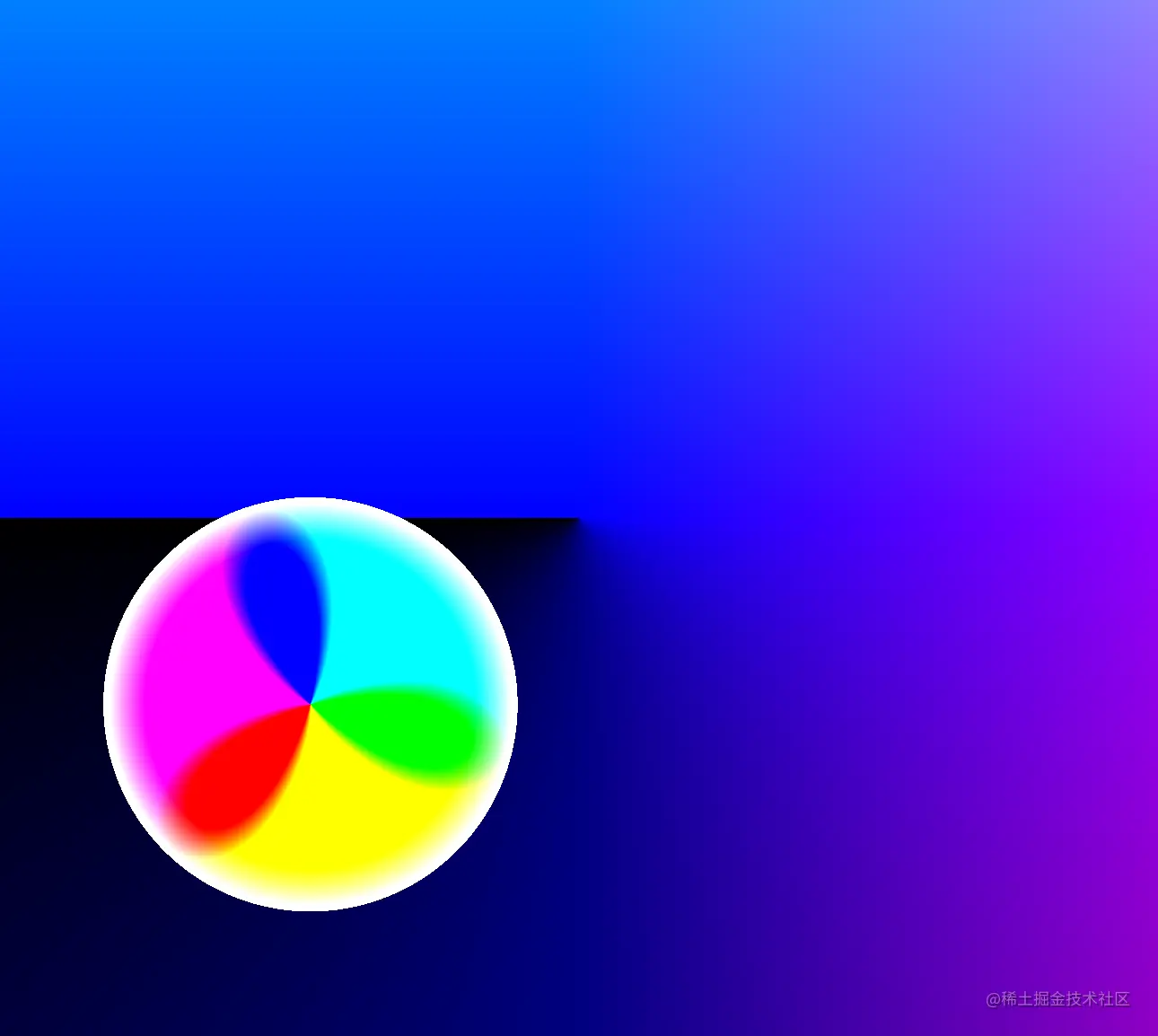

只需要注释掉整体的坐标变化，在传参时逆变换即可。结果并不是我想要的，但是意思已经到了，圆盘在动而背景没动。 之所以图形没动，是因为我们是用极坐标绘制的，绘图的关键参数极角和极径没动，只是界限的逻辑跟着变了，所以出现这个效果



缩放

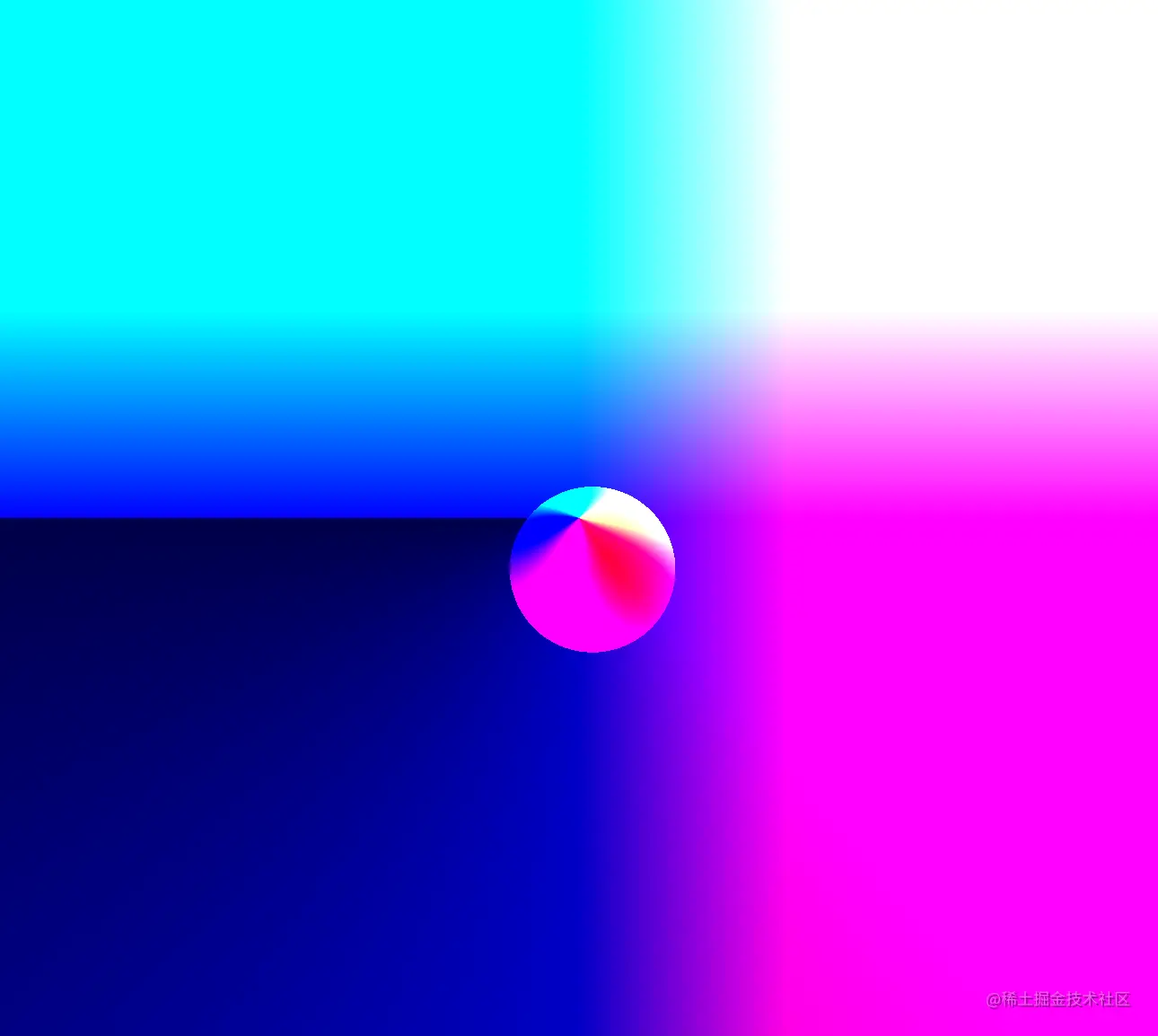

image.png 没有什么特别的，同样是预期效果的逆变换。


旋转

我们这里是极坐标，所以可以直接给极角坐加减法就能完成旋转，文章开头代码示例，其旋转就是用这种方式实现的。

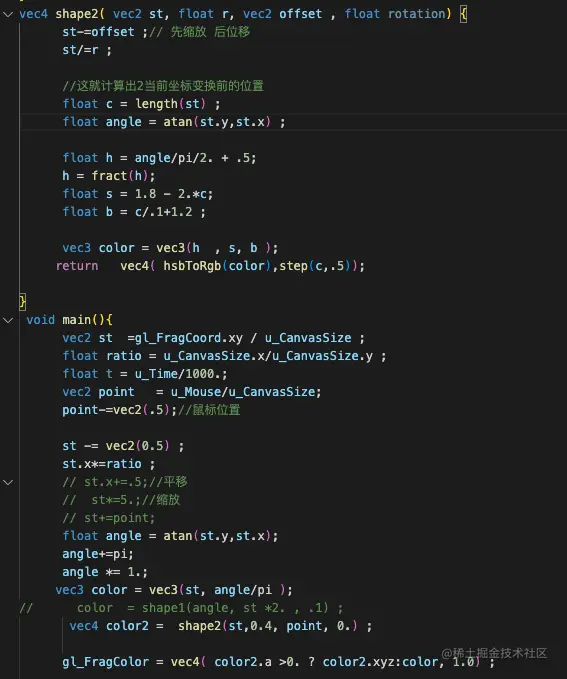

然后，我们回到直角坐标系， 用旋转公式，旋转的中心点是原点。 如果要改变中心点，那就先进行位移，然后旋转，然后位移回去，但是这里恐怕不一定适用。 我们先用缩放和位移稍稍修改一下之前的函数。 把要进行的变换传给函数，在函数内部求出原坐标后再转为极坐标。



位移和缩放都用上了，至于旋转，可以直接用极坐标，这个肯定是没有意外的。

  float angle = atan(st.y,st.x) ;

      angle+=rotation ;

.....
 vec4 color2 =  shape2(st,0.4, point, t) ;

然后再试试，一般的旋转方法，那就是使用旋转公式。

mat2 mat2 rotate(float angle){
      return mat2(cos(angle), -sin(angle), sin(angle), cos(angle));
}

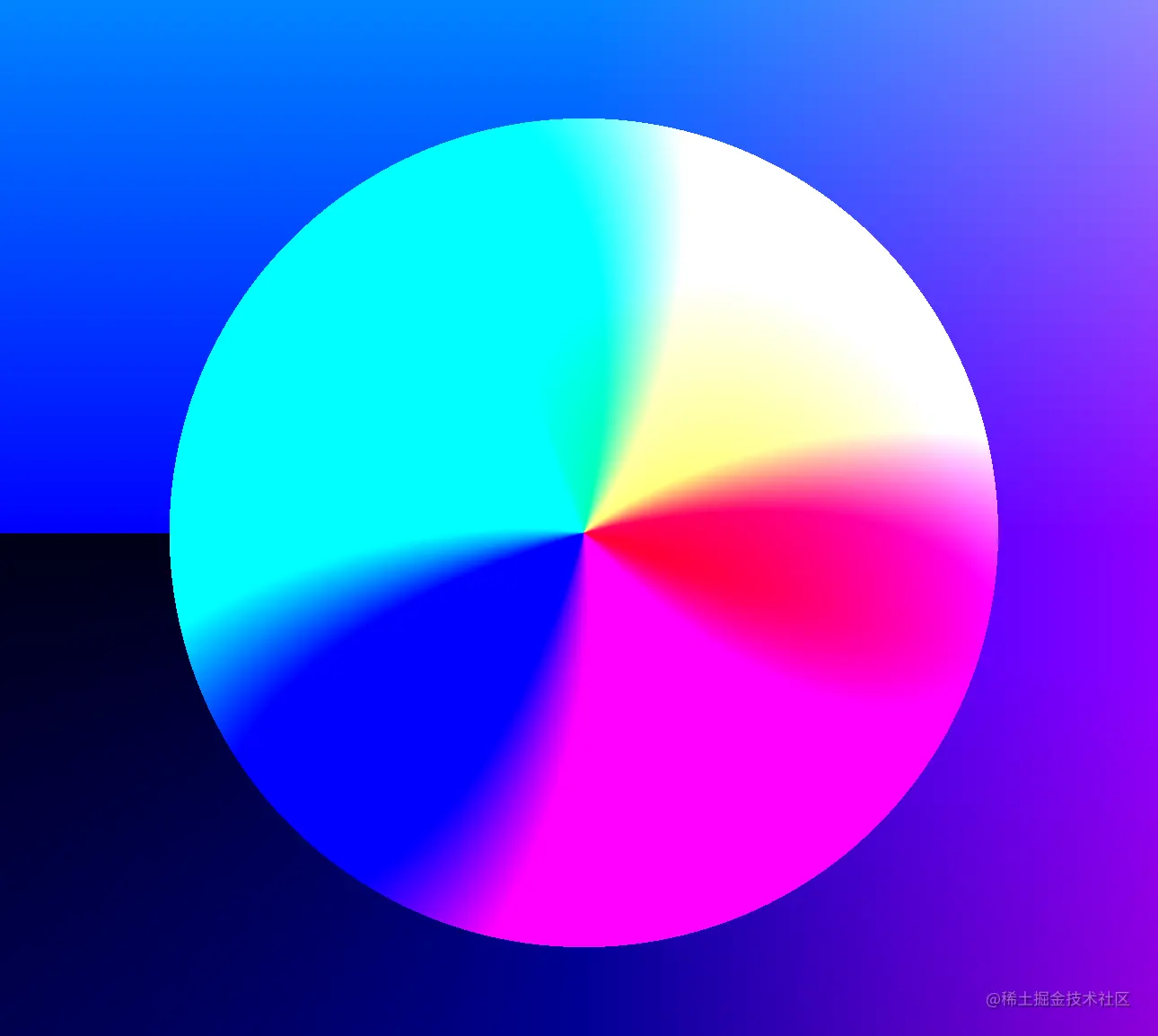

可以看到效果完全相同，这种旋转永远是以当前的基点为基点，要想改变基点，最好是在前面的逆变换里面处理好。 image.png

最后

缩放和位移当然也可以用矩阵，不过仅仅是二维而已，个人觉得不太必要，何况位移还得多加一个齐次。

mat2 scale(vec2 scale){
      return mat2(scale.x, 0.0, 0.0, scale.y);
}
