HDFS高可用和高拓展机制分析| 青训营笔记

林路
210 阅读4分钟

这是我参与「第四届青训营 」笔记创作活动的的第13天

一.元数据高可用

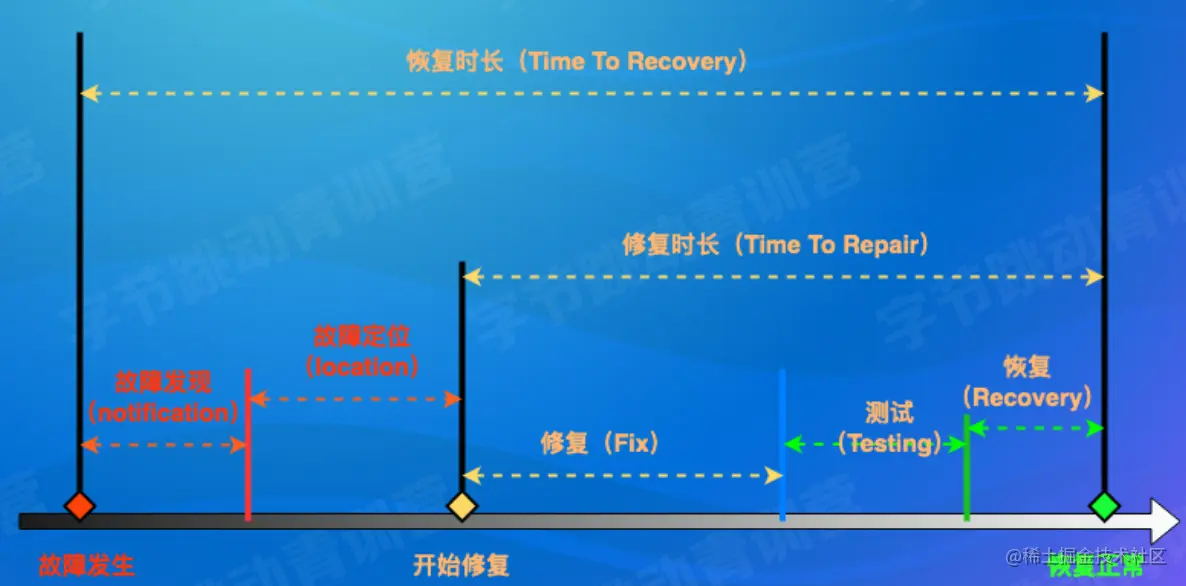

1.高可用的衡量

  • 服务可用性指标：MTTR MTTF(平均故障的时间) MTBF(两次故障的时间)


  • 可用性的年化：


全年不可用时间：
可用性 99.9%，全年8.76小时不可用
可用性 99.99% 全年52.6小时不可用
可用性 99.999% 全年5.26小时不可用

2.高可用的形式

服务高可用：

  • 热备份：有两个相同的服务，如果一个服务故障，切换到另一个服务（较好）
  • 冷备份：将服务中关键数据备份，将备份在别的服务重启 故障恢复操作：人工的反应、决策时间都长
  • 人工切换
  • 自动切换 人工的反应、决策时间都更长，高可用需要让系统自动决策。 HDFS的设计中，采用了中心化的元数据管理节点NameNode。 NameNode容易成为故障中的单点。

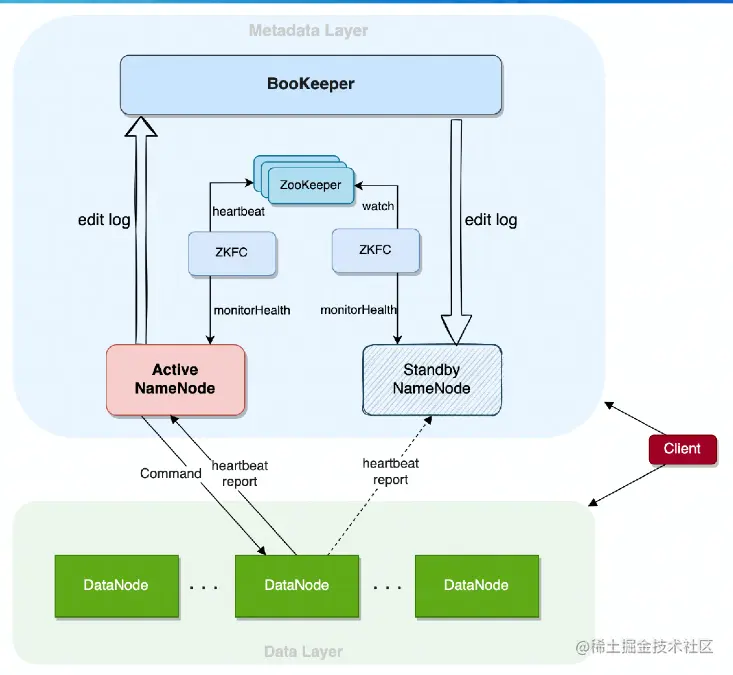

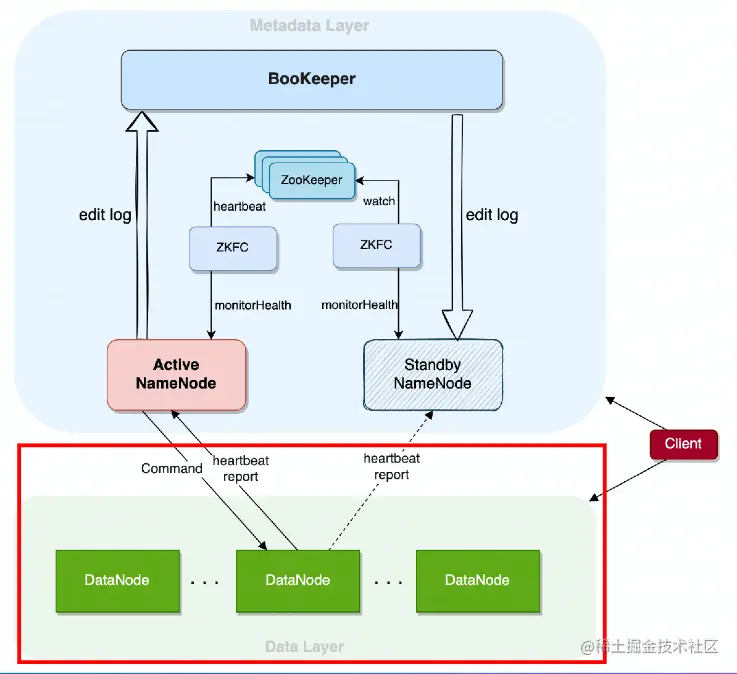

3.HDSF NameNode高可用架构

组件介绍

  • ActiveNamenode：主节点，提供服务，生产日志
  • StandbyNameNode：备节点，消费日志
  • ZooKeeper：为自动选主提供统一协调服务
  • BookKeeper：提供日志存储服务
  • ZKFC：NameNode探活、触发主备切换
  • HA Client：提供了自动切换的客户端
  • editlog：操作的日志


4.状态机复制和日志

状态机复制是实现容错的常规方法
组件：

  • 状态机以及其副本
  • 变更日志
  • 共识协议

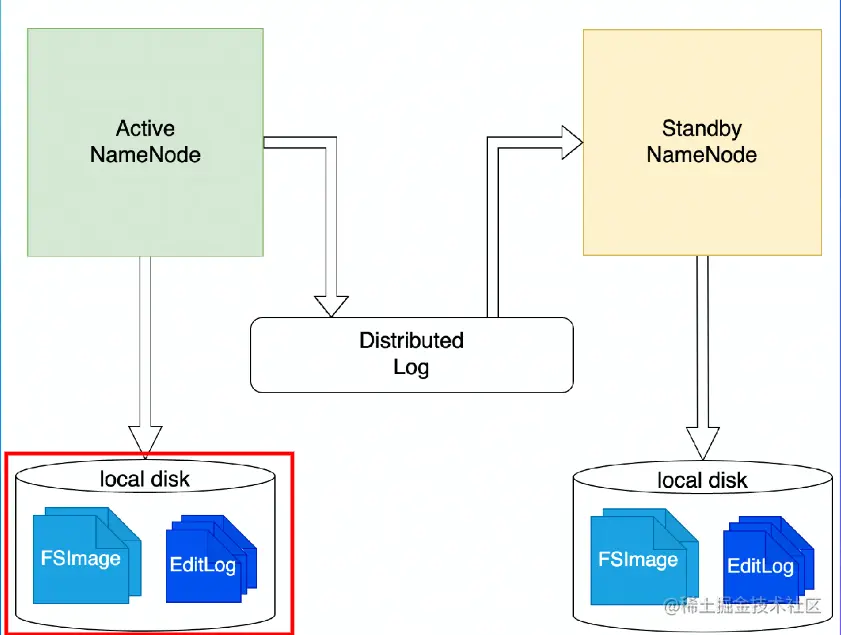

5.NameNode状态持久化

Checkpoint机制


FSimage和EditLog image.png

6.NameNode操作日志的生产消费

Active生产，Standby(可能有多个)消费
物理日志与逻辑日志
日志系统

  • 高可用
  • 高拓展性
  • 高性能
  • 强一致

7.NameNode块状态维护

区别

  • Active即接收，也发起变更
  • Standby只接收，不发起变更 Content Stale状态 主备切换后，避免DN的不确定状态


8.ZooKeeper：分布式协调组件，一般用于提供选主、协调、元数据存储

使用它的组件：HDFS、yarn、hbase、kafaka、clickhouse

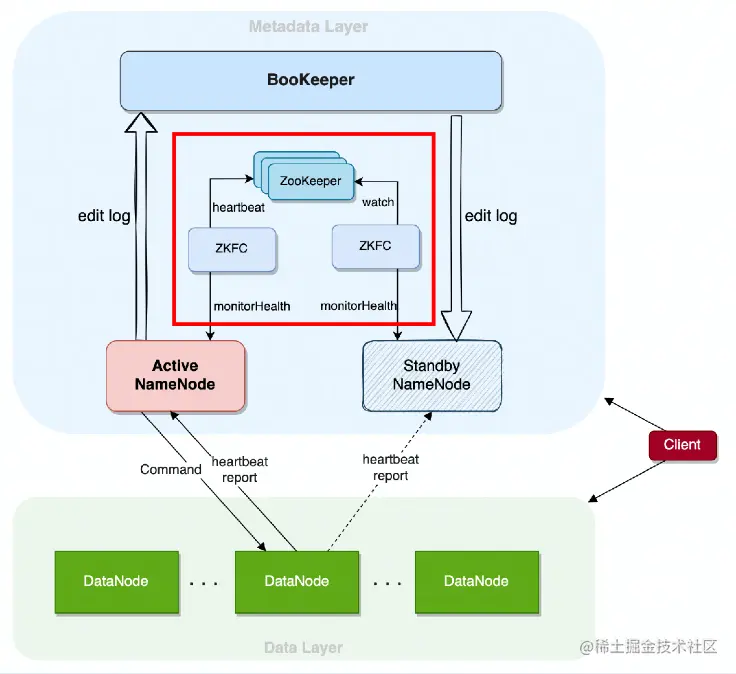

9.自动主备切换流程：Serve侧

ZKFailoverController作为外部组件，驱动HDFS NameNode的主备切换
脑裂问题
轮询探活
Fence机制


10.自动主备切换流程：Client侧

核心机制：StanbyException

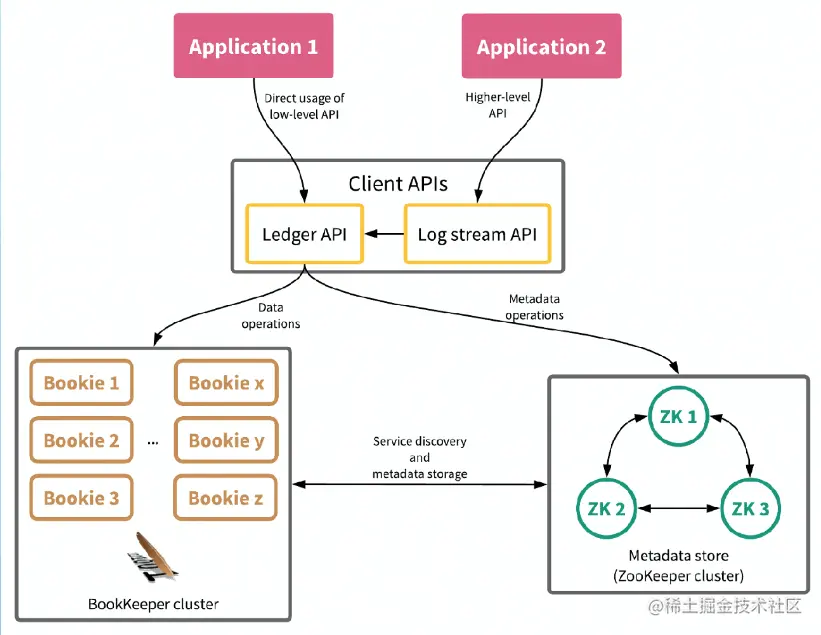

11.Bookeeper架构

BooKeeper存储日志

  • 低延时
  • 持久性
  • 强一致性
  • 读写高可用
    对比：日志系统和文件系统的复杂度 image.png

12.Quorum机制：多副本一致性读写

场景：多副本对象存储，用版本号标识数据新旧
规则： image.png

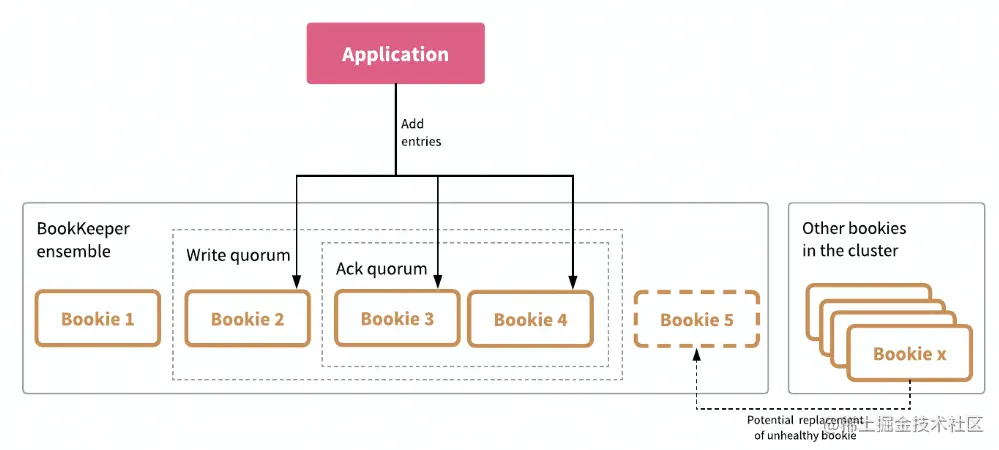

13.BookKeeper Quorum

Sloppy Quorum机制
日志场景：顺序追加、只写
Write Quorum:写入副本数
Ack Quorum:响应副本数


14.BookKeeper Ensemble

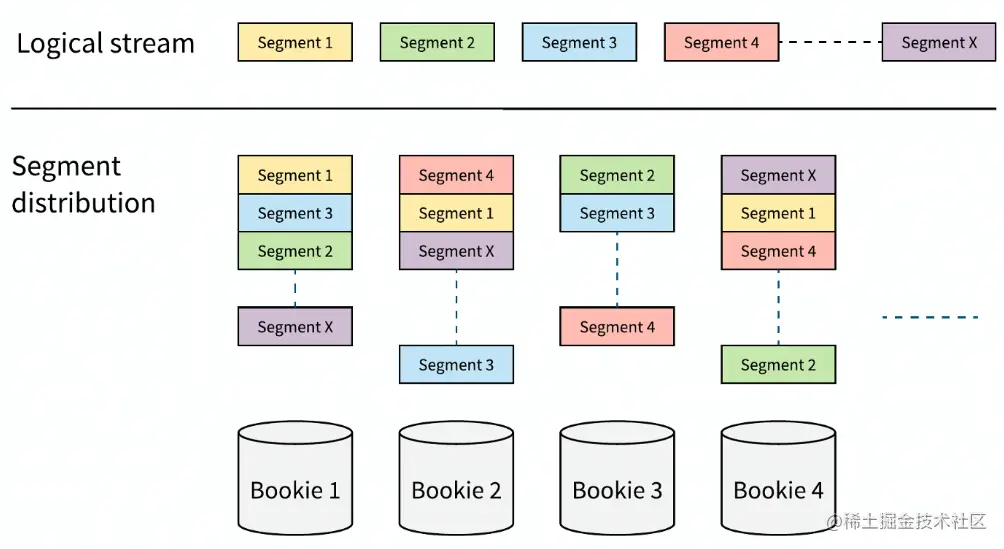

Ensemble机制
Round-Robin Load Bnalancer
第一轮：1，2，3
第二轮：2，3，4
第三轮：3，4，1
第四轮：4，1，2
优势：数据均衡


二.数据存储高可用

1.单机存储：RAID

特点：廉价、高性能、大容量、高可用

2.RAID 方案讲解

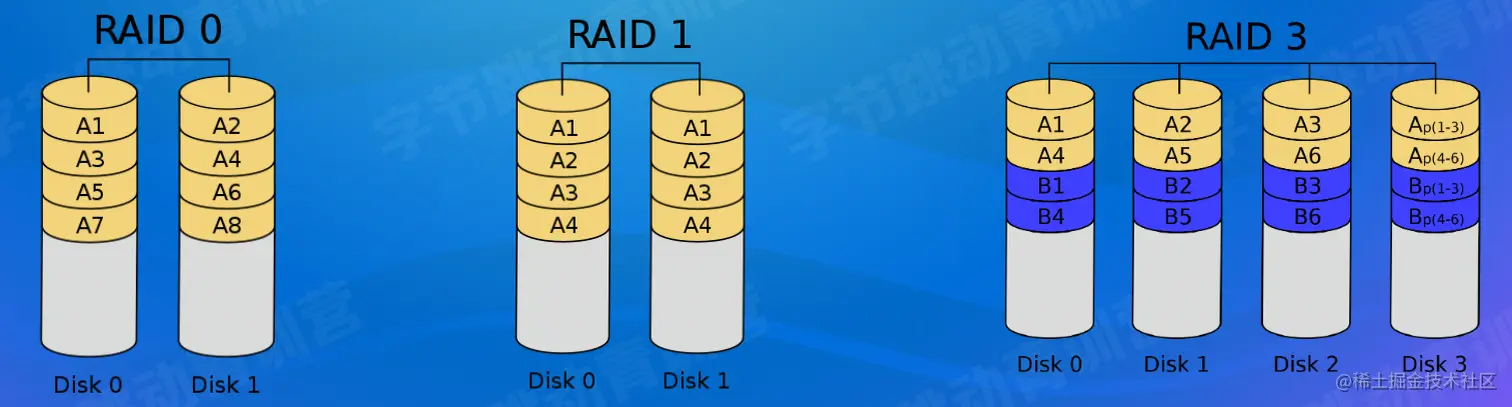

RAID 0：条带化
RAID 1：冗余
RAID 3：容错校验


3.HDFS多副本

HDFS版本的RAID 1:

  • 读写路径简单
  • 副本修复简单
  • 高可用

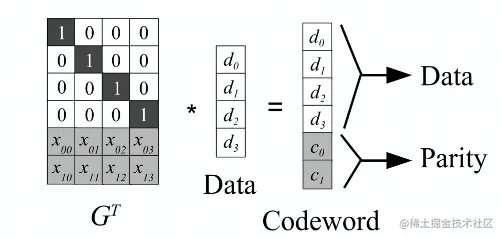

4.Erasure Coding原理

HDFS版本的RAID 2/3 业内常用的Reed Solomon算法： image.png

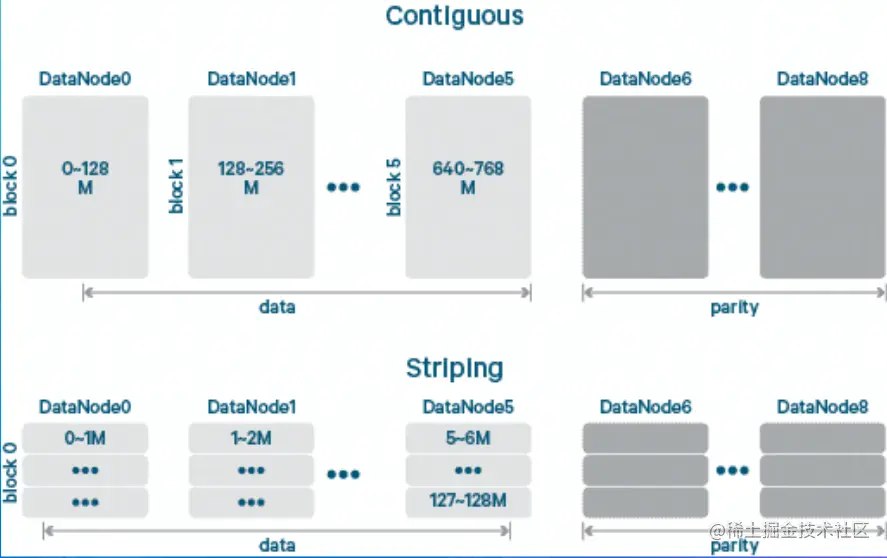

5.HDFS Erasure Coding

HDFS版本的RAID 2 和多副本比较：

  • 读写速度
  • 成本
  • 修复速度
  • 读写路径的实现 如图，为直接保存的EC和Stripe（条带化）后保存的EC


6.网络架构

  • 机架（Rack）：放服务器的架子
  • TOR（Top of Rack）：机架顶部的交换机
  • 数据中心（Data Center）：集中部署服务器的场所

7.副本放置策略：机架感知

8.字节跳动的HDFS多机房实践

  • 多机房解决的问题：容灾问题、容量问题
  • HDFS双机房放置的设计
  • 写入时，每个数据块在两个机房至少各有一个副本，数据实时写入到两个机房
  • 读取时，优先读取本地的副本，避免了大量的跨机房读取。


9.多机房容灾实践

多机房部署的组件：

  • ZooKeeper
  • BookKeeper
  • NameNode
  • DataNode 容灾期间的策略：
  • 容灾期间，限制跨机房写入
  • 容灾期间，限制跨机房副本复制

三.元数据高拓展性

1.元数据节点拓展性的挑战

  • HDFS NameNode是个集中式服务，部署在单个机器上，内存和磁盘的容量、CPU的计算力都不能无限扩展

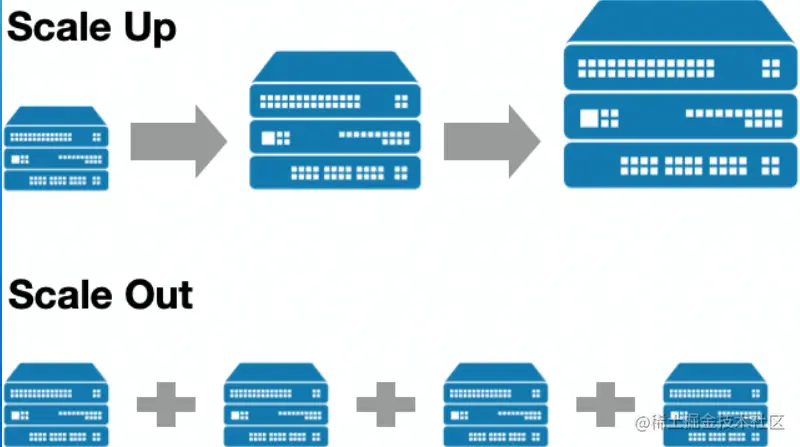

  • scale up：扩容单个服务器的能力
  • scale out：部署多个服务器来服务
  • 挑战：名字空间分裂、DataNode汇报、目录树结构本身复杂


2.常见的Scale Out方案

三种数据路由方式：

  • 服务侧端
  • 路由层
  • 客户端侧


3.社区解决方案：BlockPool

解决DN同时服务多组NN的问题 文件服务分层：Namespace Block Storage
