前言

之前在滴滴的Doraemon团队进行网络相关的技术开发，其中使用到NSURLProtocol相关的领域，写下相关认识。关于开源项目DoraemonKit，是一款功能齐全的客户端（ iOS 、Android、微信小程序）研发助手，能让你的开发效率得到明显的提高，详见《滴滴DoKit2.0 - 泛前端开发者的百宝箱》

NSURLProtocol能够让你去重新定义苹果的URL加载系统 (URL Loading System)的行为，URL Loading System里有许多类用于处理URL请求，比如NSURL，NSURLRequest，NSURLConnection和NSURLSession等，当URL Loading System使用NSURLRequest去获取资源的时候，它会创建一个NSURLProtocol子类的实例，你不应该直接实例化一个NSURLProtocol，NSURLProtocol看起来像是一个协议，但其实这是一个抽象类，我们要使用它的时候需要创建它的一个子类，并且需要被注册。

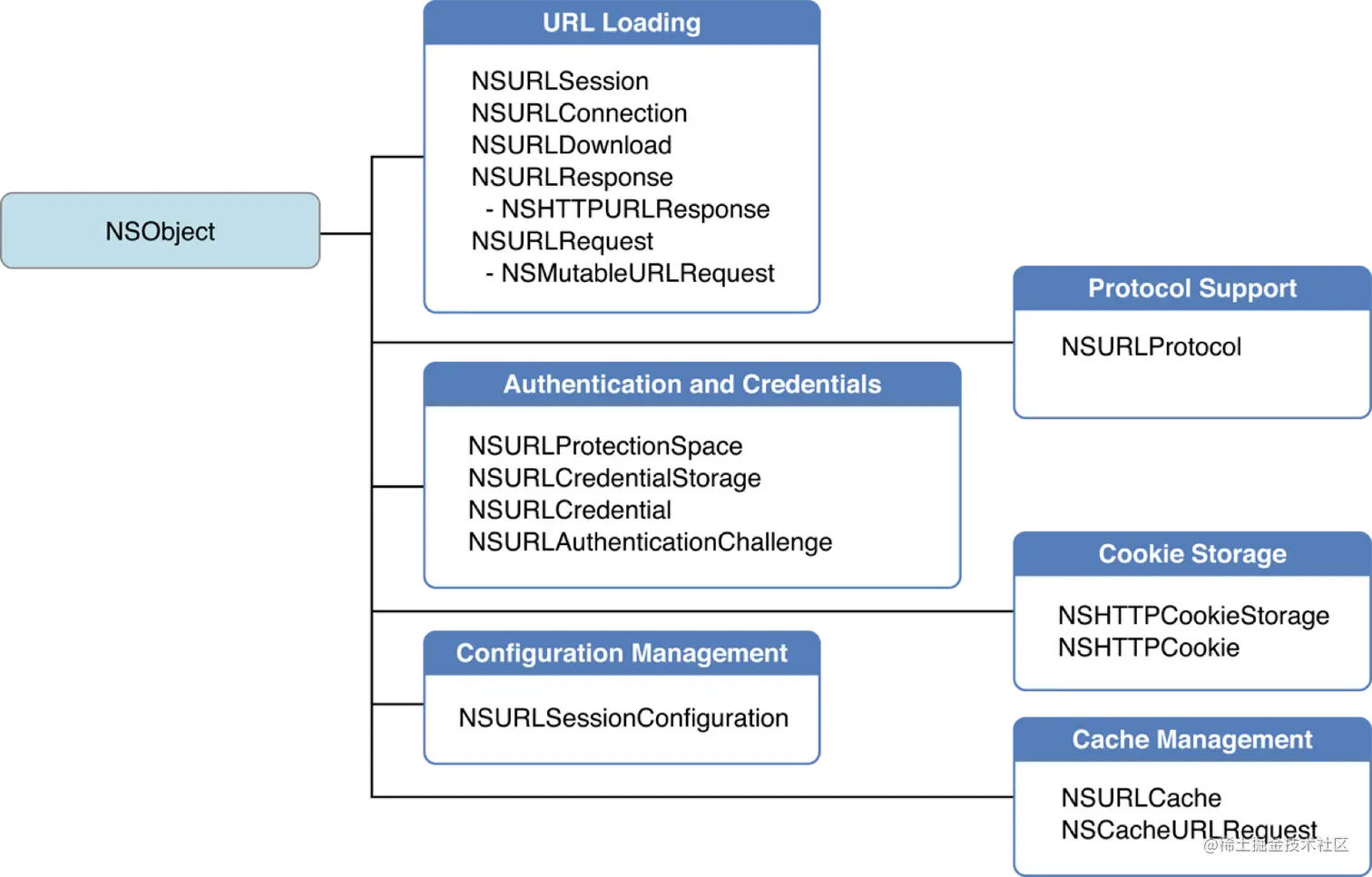

从上图中我们可以看出在URL加载系统 (URL Loading System)中，NSURLProtocol作为Client和Server的中间层，接收Client发送的Request，将其发送至Server端，并接收Server端发送的Response，将数据传回Client端；而且NSURLProtocol是一个抽象类，提供了处理 URL 加载的基础设施。通过实现自定义的 NSURLProtocol 子类，可以让我们的 app 支持自定义的数据传输协议。DoKit借助它，在不改动应用在网络调用上的其他部分，就可以改变 URL 加载行为的细节，从而做到mock数据、弱网限速、流量数据展示等功能的实现。

一、DoraemonNSURLProtocol

和大多数使用NSURLProtocol的步骤相同，DoKit在使用NSURLProtocol也是经过注册—>拦截—>转发—>回调—>结束 5大步骤，这五大步骤中，DoKit的处理和常见的处理率有差异，下面是我对DoKit在网络拦截中的一些总结，重点介绍数据mock功能和弱网功能。

1.1 注册：

DoKit在继承NSURLProtocol之后，借助DoraemonNetworkInterceptor的代理，实现方法：

- (BOOL)shouldIntercept;

然后在想要进行网络拦截的地方加入：

[[DoraemonNetworkInterceptor shareInstance] addDelegate: self];

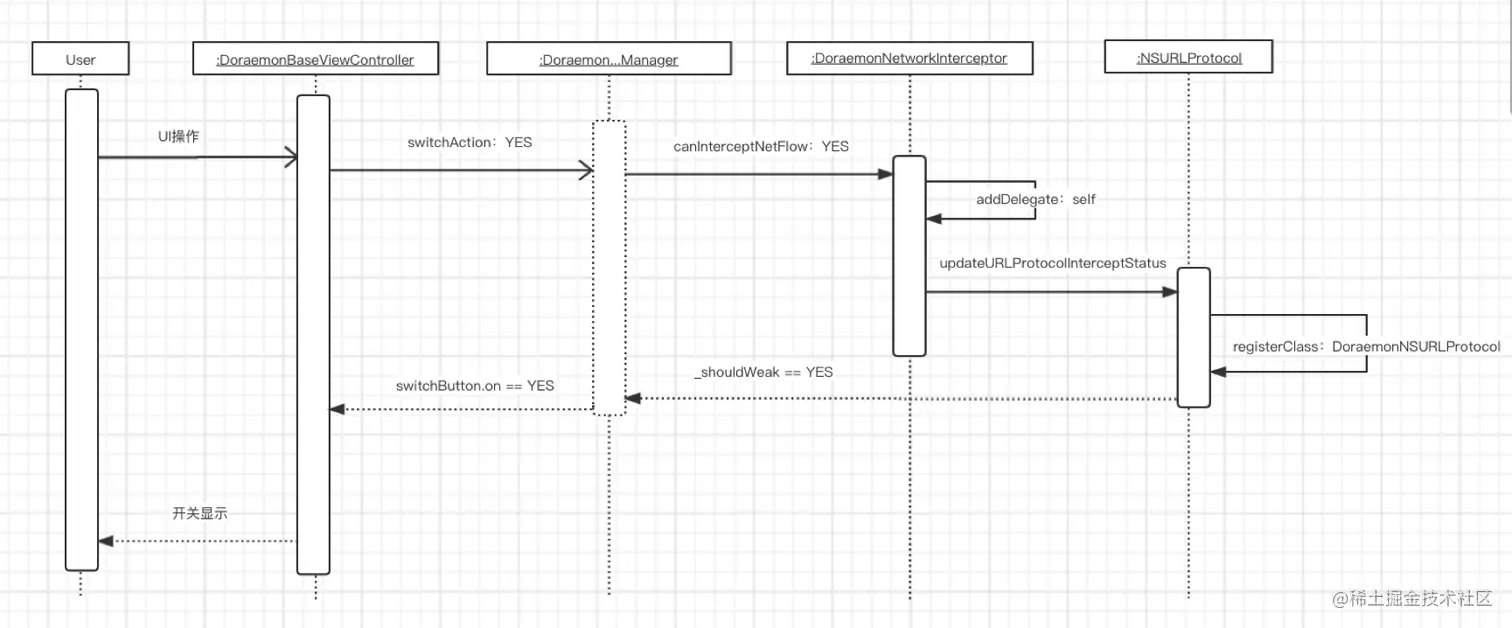

图解：
每一个想进行网络拦截的功能都得先实现DoraemonNetworkInterceptorDelegate的代理方法，然后在DoraemonNetworkInterceptor每次addDelegate后会判断代理是否需要shouldIntercept，返回YES才注册DoraemonNSURLProtocol。 DoKit在DoraemonNetworkInterceptor里面遍历代理和NSURLProtocol对遍历注册拦截子类的处理思想一样，只不过遍历方向不同；如果代理里有一个存在需要拦截网络，就将DoKit里面唯一的NSURLProtocol子类DoraemonNSURLProtocol注册到NSURLProtocol里。这就避免了注册多个NSURLProtocol子类会逆序去执行，也就是先注册的子类后执行的问题。在结束拦截的地方加入：

[[DoraemonNetworkInterceptor shareInstance] removeDelegate: self];

此处DoKit移除相应的代理，并把DoraemonNSURLProtocol注销掉。

1.2 拦截：

拦截网络第一步进入：

+ (BOOL)canInitWithRequest:(NSURLRequest *)request

该方法会拿到所有的请求对象，我们就可以根据对应的请求选择是否处理该对象。DoKit只对存在需要拦截的情况下，而且是http和https的非文件类型的网络请求进行拦截。

拦截网络第二步进入：

+ (NSURLRequest *)canonicalRequestForRequest:(NSURLRequest *)request

该方法可以对请求数据进行自定义封装。DoKit在该方法中进行数据mock相关操作，下文会详细介绍。

1.3 转发：

转发网络请求主要在startLoading中进行的。DoKit通过拦截到的request来获取NSURLSessionDataTask开始加载请求，NSURLSessionDataTask继承于NSURLSessionTask，而NSURLSession可以管理多个NSURLSessionTask。而且DoKit的task是通过封装request到NSURLSessionConfiguration得到的NSURLSessionDataTask，然后进行网络加载。

[self.task resume];

创建好的NSURLSessionDataTask是suspend状态的，调用resume才能开始执行。

1.4 回调：

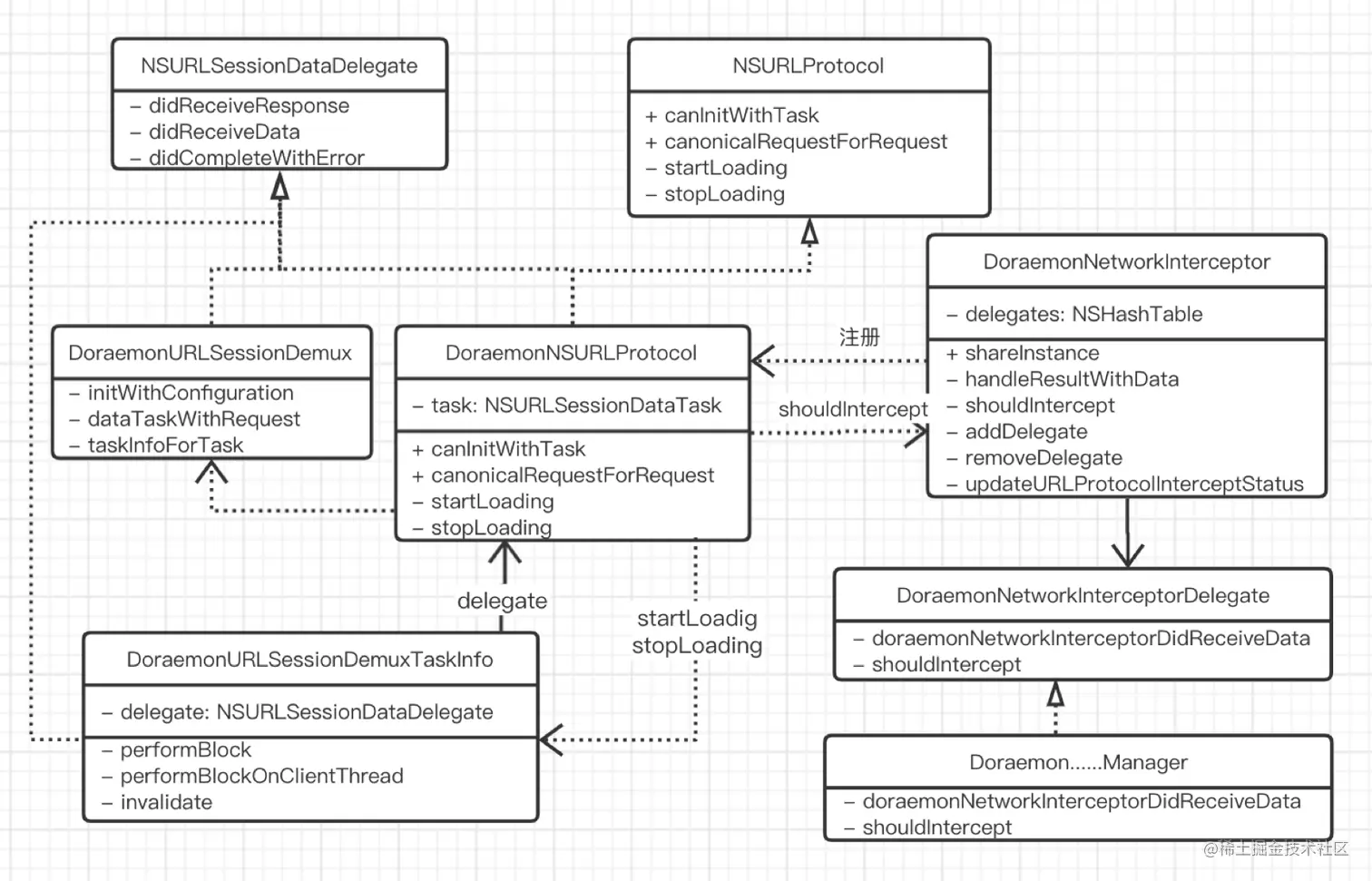

DoKit的回调做了比较缜密的工作，先是在DoraemonNSURLProtocol里实现NSURLSessionDataTaskDelegate的相关方法，然后在DoraemonURLSessionDemuxTaskInfo声明NSURLSessionDataTaskDelegate对象并实现相应的回调函数，然后在转发新建NSURLSessionDataTask的时候将DoraemonNSURLProtocol赋予该代理对象。如图 图解：
DoraemonNSURLProtocol继承于NSURLProtocol和NSURLSessionDataDelegate，然后作为DoraemonURLSessionDemuxTaskInfo的一个属性，所以DoraemonNSURLProtocol的NSURLSession的回调先到DoraemonURLSessionDemuxTaskInfo，然后在唤起DoraemonNSURLProtocol的相关函数。 DoraemonNetworkInterceptor主要是给DoraemonNSURLProtocol做注册和注销的工作，每次先判断shouldIntercept，再进行具体的拦截转发工作。

这样NSURLSessionDataTask就会在DoraemonURLSessionDemuxTaskInfo实现的回调函数进行回调，DoraemonURLSessionDemuxTaskInfo先检查task是否存在，保证每个拦截之后的task都是正确的，然后再到DoraemonURLProtocol里面处理：（didReceiveData例子）

- (void)URLSession:(NSURLSession *)session dataTask:(NSURLSessionDataTask *)dataTask didReceiveData:(NSData *)data{
    DoraemonURLSessionDemuxTaskInfo *taskInfo;
    taskInfo = [self taskInfoForTask:dataTask];
    if ([taskInfo.delegate respondsToSelector:@selector(URLSession:dataTask:didReceiveData:)]) {
        [taskInfo performBlock:^{            [taskInfo.delegate URLSession:session dataTask:dataTask didReceiveData:data];
        }];
    }
}

既是面向切面的编程，就不能影响到原来网络请求的逻辑。所以上一步将网络请求转发出去以后，当收到网络请求的返回，还需要再将返回值返回给原来发送网络请求的地方。在处理方法里要将相应的数据放回到client：（didReceiveData例子）

[self.client URLProtocol:self didLoadData:data];

1.5 结束：

DoKit在startLoading的转发请求是用NSURLSessionDataTask，所以在startLoading的时候使用task自带的cancle：

    if (self.task != nil) {
        [self.task cancel];
        self.task = nil;
    }

二、数据mock功能：

数据mock功能是DoKit的一大亮点，DoKit致力于提高开发效率，而在进行前后端交互的时候，终端总要进行一些边缘数据的测试，就会与后端开发人员发生交流，甚至delay终端终端的开发进度。如果接入DoKit就能很好的规避这样的风险存在，DoKit的数据mock功能提供一套基于App网络拦截的接口Mock方案，无需修改代码即可完成对于接口数据的Mock。

支持原生接口数据作为Mock模板拦截App端原生接口的数据请求返回结果，支持上传该数据到我们的平台端，让我们可以更高效地获取Mock数据模版。
支持多场景结果切换对于同一个接口数据Mock，支持不同的场景的结果返回，各个场景灵活切换控制。
实用场景丰富开发前无需等待后端同学开发完成，即可使用接口进行开发；开发中可以构造各种场景的数据，提高提测质量；开发后测试同学可以构造各种异常数据，复现问题更简便，更高效的回归各种场景，更高效的提高研发流程。

2.1 使用：

去DoKit平台获取一个产品ID，然后将DoKit的接入方式

[[DoraemonManager shareInstance] install];

换成带有具体productID：（例）749a060b5e48dd77cfee680be7b1b7

[[DoraemonManager shareInstance] installWithPid:@"productID"];

点击终端DoKit面板中的数据Mock功能，看到平台产品下的场景，具体操作请查看DoKit平台的使用中心。
在终端切换场景，然后加载网络请求，就会发现终端的响应数据是对应场景下的自定义数据，避免了和后端人员的口舌之交，最重要的是没有delay进度。

2.2 实现：

在前面的基础上，DoKit的数据mock功能主要是在canonicalRequestForRequest ：

+ (NSURLRequest *)canonicalRequestForRequest:(NSURLRequest *)request{
    NSMutableURLRequest *mutableReqeust = [request mutableCopy];
    [NSURLProtocol setProperty:@YES forKey:kDoraemonProtocolKey inRequest:mutableReqeust];
    if ([[DoraemonMockManager sharedInstance] needMock:request]) {
        NSString *sceneId = [[DoraemonMockManager sharedInstance] getSceneId:request];
        NSString *urlString = [NSString stringWithFormat:@"https://mock.dokit.cn/api/app/scene/%@",sceneId];
        DoKitLog(@"MOCK URL == %@",urlString);
        mutableReqeust = [NSMutableURLRequest requestWithURL:[NSURL URLWithString:urlString]];
        dispatch_async(dispatch_get_main_queue(), ^{
            [DoraemonToastUtil showToastBlack:[NSString stringWithFormat:@"mock url = %@",request.URL.absoluteURL] inView:[UIViewController rootViewControllerForKeyWindow].view];
        });

    }
    return [mutableReqeust copy];
}

该方法里面将拦截到的网络请求与当前被mock的接口进行匹配，匹配条件为path+query，然后再带上相应的场景ID，重定向到www.dokit.cn 平台上请求数据，就可以返回对应场景的数据。轻轻松松提高开发效率。

三、流量感知：

这是对流量的实时感知功能，当URL Loading System使用NSURLRequest去获取资源的时候，它会创建一个NSURLProtocol子类的实例，对App内部的网络加载进行拦截转发。当NSURLProtocol的调用stopLoading时，流量感知功能部分回获取该 NSURLProtocol实例的request和response，然后处理并以折线图显示。

3.1 实现：

- (void)stopLoading{
    assert(self.clientThread != nil);
    assert([NSThread currentThread] == self.clientThread);
    [[DoraemonNetworkInterceptor shareInstance] handleResultWithData:self.data response: self.response request:self.request error:self.error startTime:self.startTime];
    if (self.task != nil) {
        [self.task cancel];
        self.task = nil;
    }
}

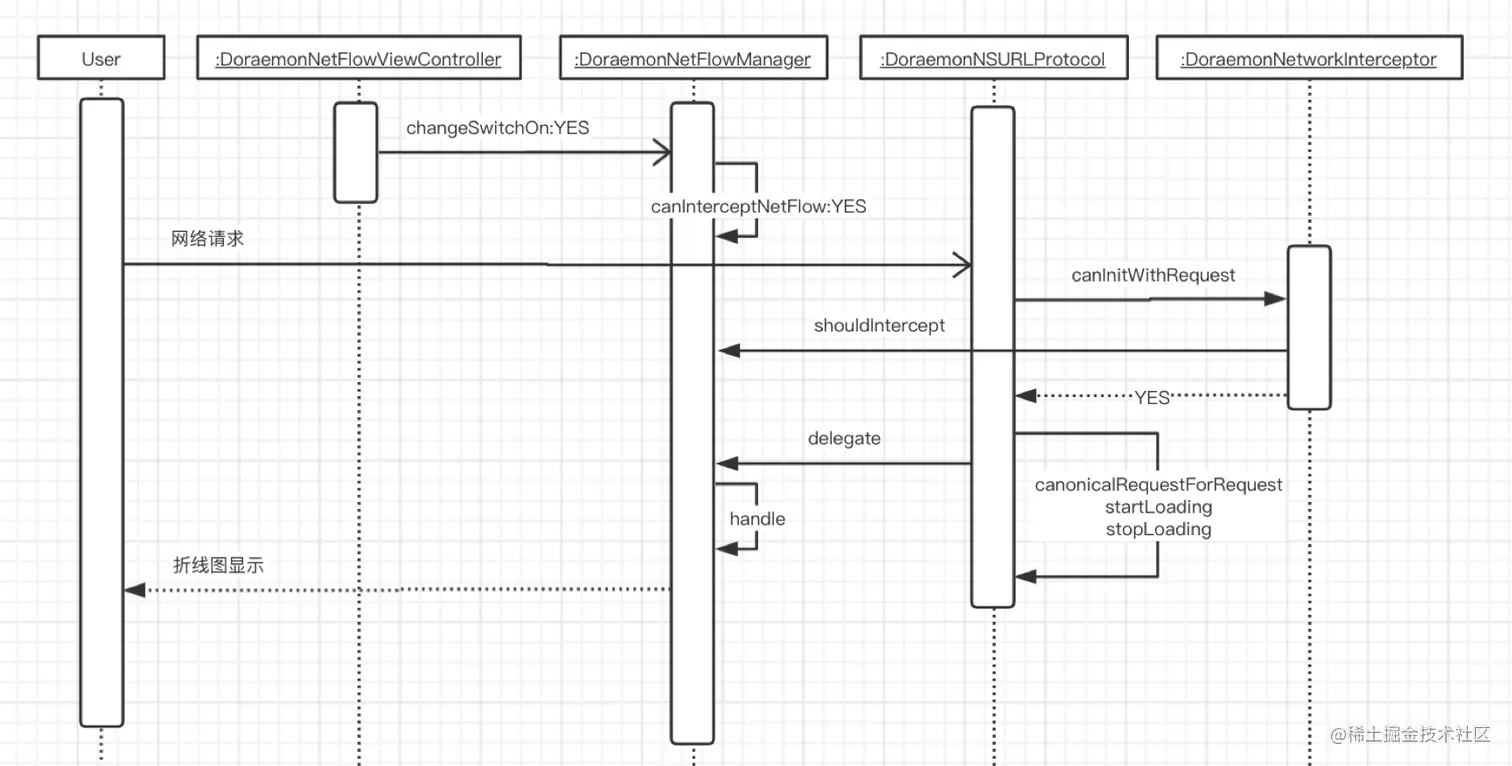

以上就是对流量感知的数据获取，在DoraemonNetworkInterceptor的handleResultWithData方法里调用对应流量感知delegate的处理。 图解：
DoraemonNetFlowManager调用canInterceptNetFlow主要是对DoraemonNSURLProtocol的注册和注销。当有网络请求的时候，DoraemonNSURLProtocol会先拦截到该网络请求，然后到DoraemonNetworkInterceptor判断是否需要处理。通过DoraemonNSURLProtocol的一系列处理之后，在stopLoading里面回调代理的方法，DoraemonNetFlowManager拿到数据，然后实时显示出来。

四、大图检测：

大图检测部分和流量感知的数据处理一样，拦截到URL Loading System的数据后，在实现DoraemonNetworkInterceptorDelegate的方法doraemonNetworkInterceptorDidReceiveData里判断是否存在大图：

if (![response.MIMEType hasPrefix:@"image/"]) {
        return;
    }
if ([DoraemonUrlUtil getResponseLength:(NSHTTPURLResponse *)response data:data] < self.minimumDetectionSize) {
        return;
    }

大图检测的大小在DoKit接入的时候就可以设置，如果没有设置大小，DoKit也会初始化大小为：500 * 1024，图片超过限制大小，就会记录下来，然后在检测记录中可以查看到图片、大小还有加载地址。

五、弱网功能：

弱网功能主要是能模拟出网络差的情况下达到的效果。在当今社会，网络流畅，弱网的复现变得困难，有些团队不考虑到弱网case的处理。但是大公司肯定要确保弱网情况下也要不阻碍主流程，DoKit也是考虑到存在弱网的需求，开发出模拟弱网的功能。弱网功能主要有断网、超时、限速三大功能。

5.1 断网和超时：

断网和超时的处理，是模拟出来的，当response数据回调到DoraemonURLSessionDemuxTaskInfo的didReceiveResponse，然后唤起DoraemonNSURLProtocol的didReceiveResponse方法，断网、超时处理就是：

if ([DoraemonNetworkInterceptor shareInstance].weakDelegate){
        if(DoraemonWeakNetwork_OutTime == [[DoraemonNetworkInterceptor shareInstance].weakDelegate weakNetSelecte]){
        DoKitLog(@"yd Outtime Net");
        [self.client URLProtocol:self didFailWithError:[[NSError alloc] initWithDomain:NSCocoaErrorDomain code:NSURLErrorTimedOut userInfo:nil]];
            result = NO;
    }else if(DoraemonWeakNetwork_Break == [[DoraemonNetworkInterceptor shareInstance].weakDelegate weakNetSelecte]){
            DoKitLog(@"yd Break Net");
        [self.client URLProtocol:self didFailWithError:[[NSError alloc] initWithDomain:NSCocoaErrorDomain code:NSURLErrorNotConnectedToInternet userInfo:nil]];
            result = NO;
        }
    }

其中直接返回断网和超时的错误码，接下来就到DoraemonNSURLProtocol的stopLoading方法，请求结束，断网和超时的模拟完成。

5.2 限速：

流量分为上行流量和下行流量，所以限速也分为上行流量限速和下行流量限速。上行流量的限速是在拦截之后，转发之前，获取request的httpBody：

if(DoraemonWeakNetwork_WeakSpeed == [[DoraemonNetworkInterceptor shareInstance].weakDelegate weakNetSelecte]){
        DoKitLog(@"yd WeakUpFlow Net");
        [[DoraemonNetworkInterceptor shareInstance].weakDelegate handleWeak:[DoraemonUrlUtil getHttpBodyFromRequest:self.request] isDown:NO];
        [self.task resume];
    }

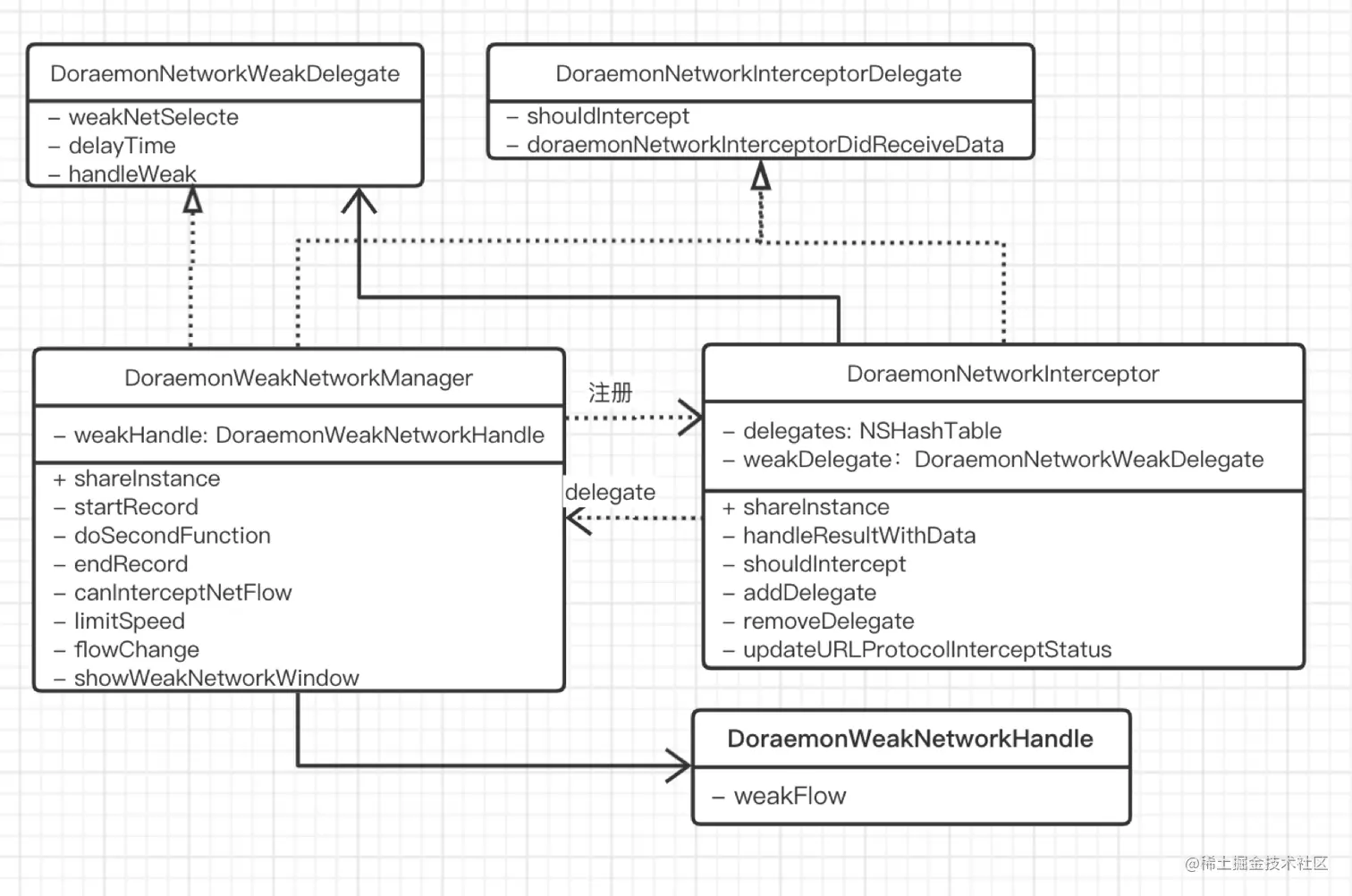

流量限速大体的类图如下： 图解：
DoraemonNetworkWeakDelegate是在DoraemonNetworkInterceptor定义的，还是作为一个属性存在，代理指向DoraemonWeakNetworkManager，所以DoraemonNSURLProtocol处理方法，就会用到DoraemonNetworkInterceptor的单例，然后回调到DoraemonWeakNetworkManager的相关代理方法，就可以拿到数据进行处理。

下行流量的限速是在DoraemonNSURLProtocol的didReceiveData方法，当数据到来时，获取数据大小，然后进行数据大小限制，主要运用usleep(500000)，进行微妙级非主线程阻塞。

- (BOOL)limitSpeed:(NSData *)data isDown:(BOOL)is{
    BOOL result = NO;
    CGFloat speed = is ? _downFlowSpeed : _upFlowSpeed ;
    if(0 == data.length || data.length < (kbChange(speed) ? : kbChange(2000))){
        [self showWeakNetworkWindow:is speed:speed];
        result = YES;
    }
    else{
        [self showWeakNetworkWindow:is speed:speed];
        usleep(_sleepTime);
        [self showWeakNetworkWindow:is speed:speed];
        usleep(_sleepTime);
    }
    [self flowChange:is change:NO];
    return result;
}

总结：

以上是我对DoKit在网络部分的使用思想的理解，和大部分使用NSURLProtocol一样，都是经过注册—>拦截—>转发—>回调—>结束5大步骤。NSURLProtocol是NSURLConnection的handle类, 它更像一套协议,如果遵守这套协议,网络请求Request都会经过这套协议里面的方法去处理。

注意点：

回调问题：发现URLConnection能发出请求但回调并不会走，这个很好理解，因为URLConnection的回调默认和发起的线程相同；这个问题的关键在于使URLConnection的回调在一个存活的线程中。尝试在回调返回client前想在异步里处理数据并返回client，结果client无法收到数据。
一些年代比较久远的网络库，例如ASIHTTPRequest，MKNetwokit等网路库都是基于CFNetwork的，所以这些网络库的网络请求无法被NSURLProtocol拦截。WKWebView不起作用，因为WKWebView走得是WebKit内核，不走苹果这一套逻辑。目前团队正在针对WKWebView的网络进行拦截研究。
对于业务方出现使用AFNetworking、NSURLProtocol发起的网络，DoKit在NSURLSessionConfiguration的load方法里进行hook，保证protocolClasses属性只有DoraemonNSURLProtocol，保证了网络能正常拦截。
如果其中一个Protocol的canInitWithRequest方法返回了YES，则后续的Protocol不再执行；否则会一直遍历，直到找到能处理此请求的Protocol。DoKit只有一个NSURLProtocol的子类，所有很好的避免了这个问题。
对于每个拦截下来的网络请求，要对其进行标记，不然就会引起死循环，导致网络拦截失败。
