装机分享： i7-12700 + 华硕 B660M 重炮手装机实操

一只特立独行的猪L
1,301 阅读5分钟

配件列表

i7-12700 核显系列

配件名配件型号数量价格
CPUi7-127001板U套装
主板华硕 TUF B660M-PLUS WIFI DDR413429
显卡GTX-1050 2G （现有）10
内存金百达 3600MHZ 32G * 2/ 64G11199
SSD西数 SN770 M.21786
散热利民 FS 140 双塔风冷1229
电源航嘉 650w 全模组1399
机箱乔思伯 U4 PLUS1299
原价合计6341
最终成交价格¥ 6169

装机步骤

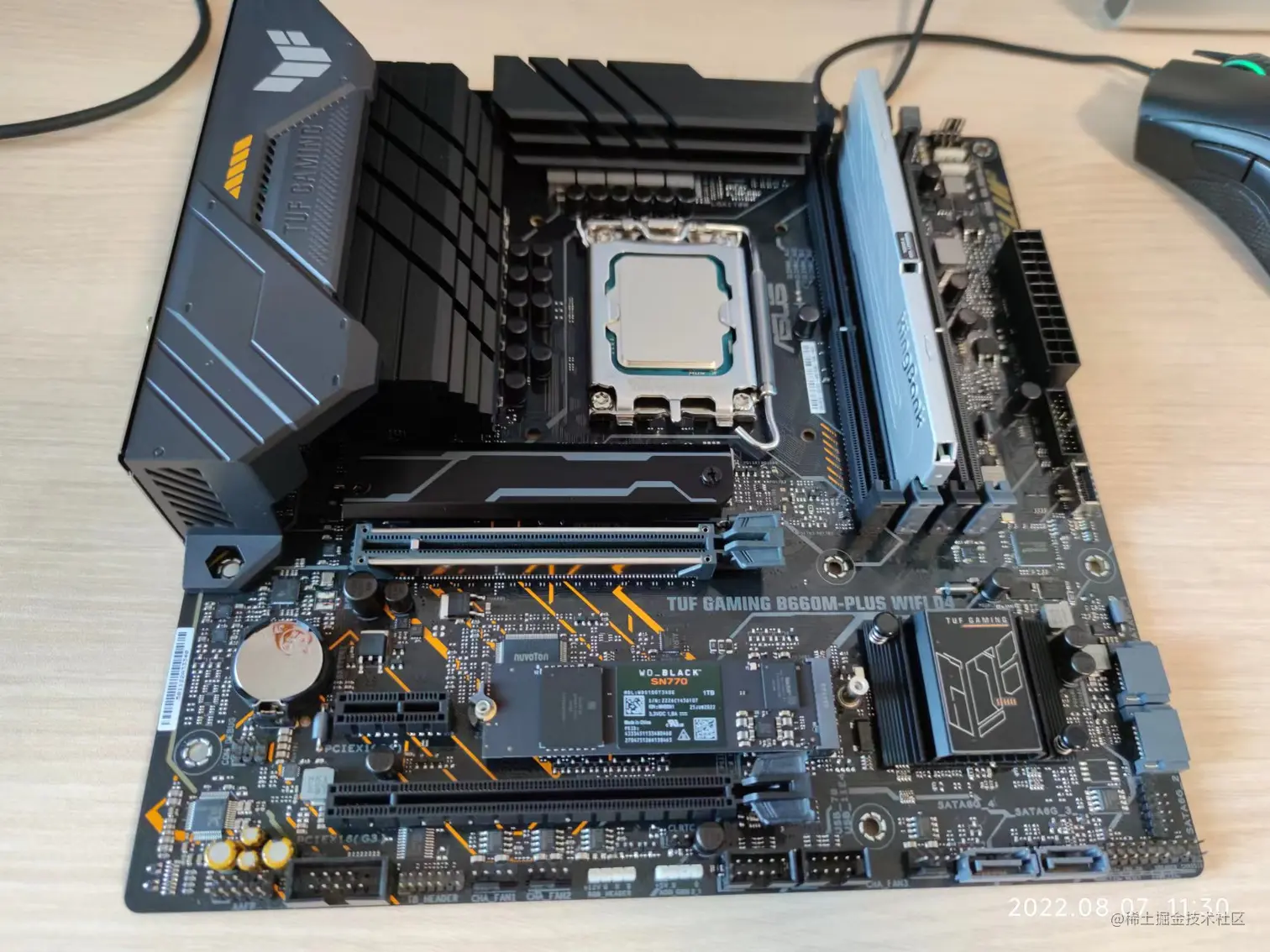

0、主板模块安装

  • 检查主板有无异常，CPU卡槽是否有针脚损坏

  • 微信图片_20220808100931.jpg

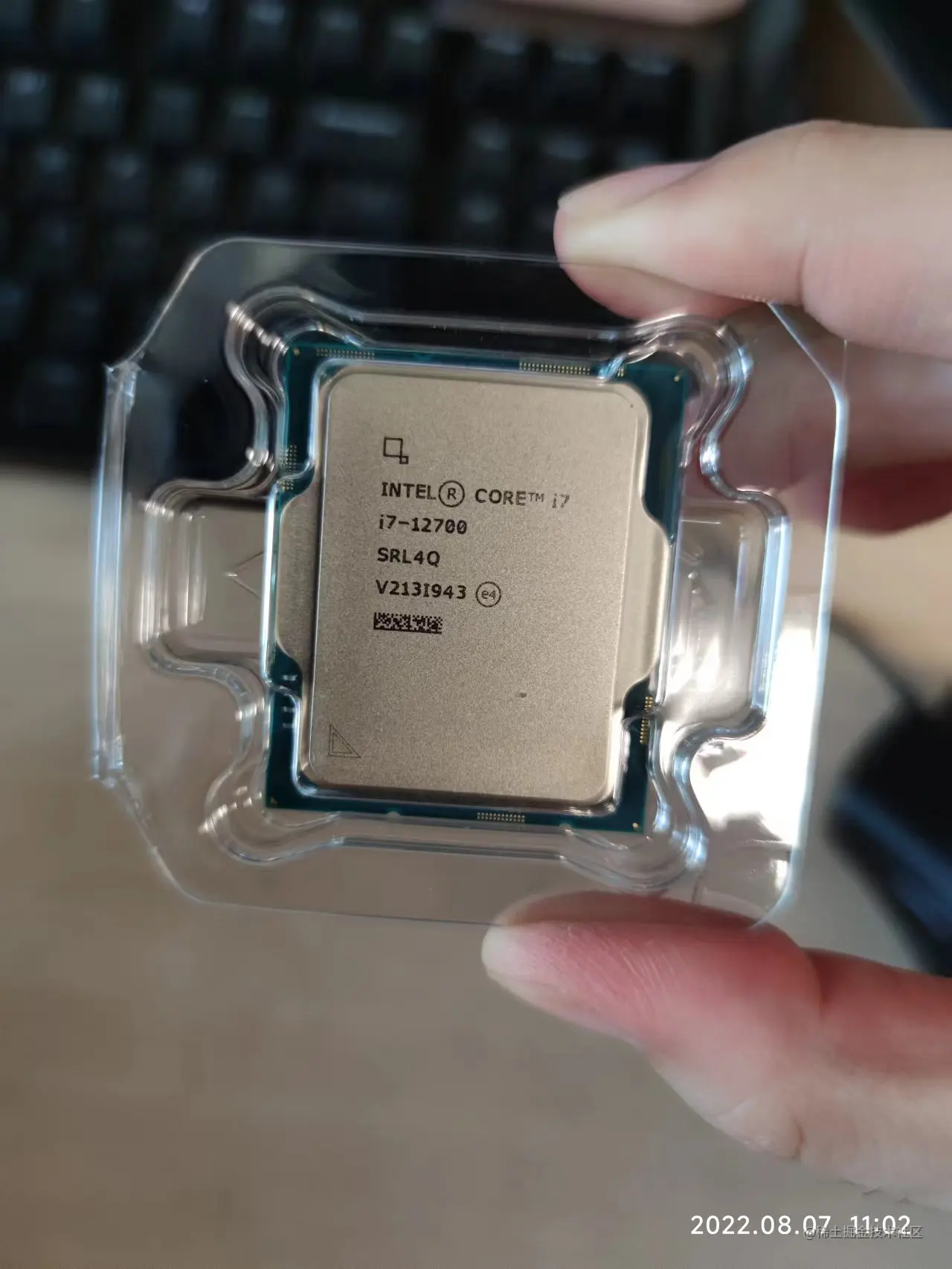

  • 安装CPU

    • 用力打开一个杆子
    • 打开向上抬起CPU保护壳（保护壳一直留着，待CPU安装后自动弹起）
    • 放置CPU进入卡槽中（字面朝上），CPU豁口对齐CPU槽中凸起
    • 合上CPU保护盖
    • 用力把杆子下压，完整合并，CPU保护壳自动弹起
    • image-20220808094051022.png

  • 安装内存

    • CPU的右侧为DDR内存槽，我这里是4个内存槽
    • 32G*2 分别插入2/4槽
    • 内存都有防呆设计，打开内存扣，豁口对齐，安装即可

  • 安装M.2 固态硬盘

    • 一般都是228规格的，找到CPU下方的固态硬盘模块，螺丝柱，我这里是两个插槽，一开始弄错了，插到第二个插槽了，咨询客服说速度无影响，但是散热有区别，后又改变插槽位置
    • 拆开散热马甲，撕掉导热贴
    • 重炮手是采用了一体式按钮控制，拿出固态硬盘按照豁口对准固态插槽，旋转按钮一圈即可固定
    • 安装散热马甲
    • 微信图片_20220808100914.jpg

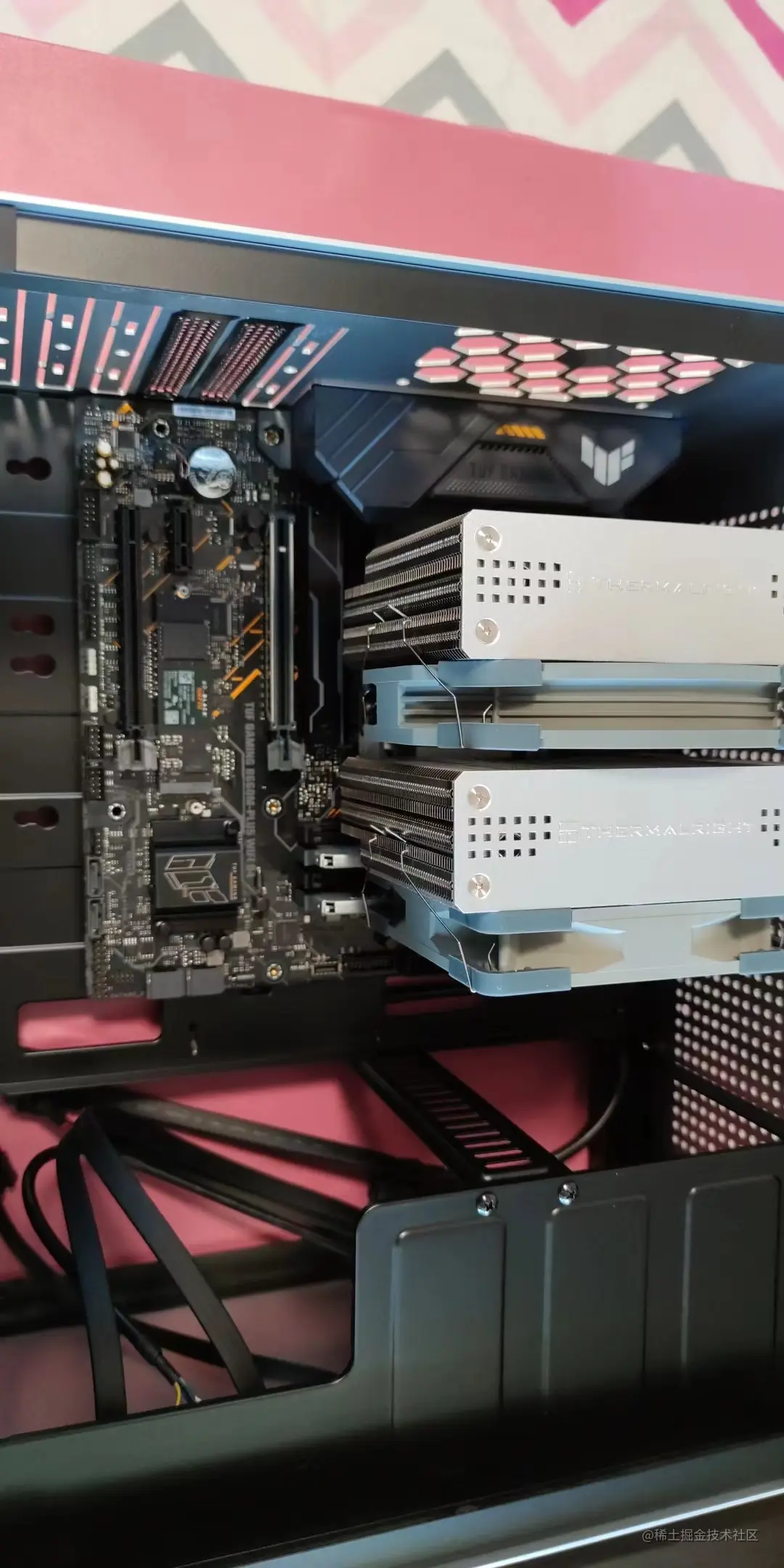

  • 安装散热模块

    • 使用的是利民FS140双塔散热，跟着说明书找出符合自己的CPU的配件，安装具体说明书示意图安装
    • 安装背板
    • 安装LPA1700扣具
    • 涂抹硅脂（少量即可）
    • 安装散热塔、风扇、二转一风扇线接到主板上的CPU FAN1接口，会有开机自检
    • image-20220808094141896.png

1、机箱模块安装

  • 安装主板

    • 找到机箱的主板螺丝柱，根据主板对应上，如果缺少可从机箱配件包中找出额外的螺丝柱，因为主板必须是悬空安装的，避免短路等

    • 重炮手主板也是自带IO挡板的，无需额外安装金属IO挡板

    • 安装螺丝固定主板，点到即止，不需要安装的太死，也会有短路风险等；这里有一个螺丝也很难安装，或许是我的散热塔太大了，全靠手法解决

    • Tips

      • 先把CPU（8PIN供电口）插上，我是先安装的主板，后来发现CPU供电线很难插入进去，后来拆掉了主安装的CPU供电线
      • 主板（24PIN供电口）供电线也可以安装上，原因同上，安装好了再插很不方便，还得靠手法

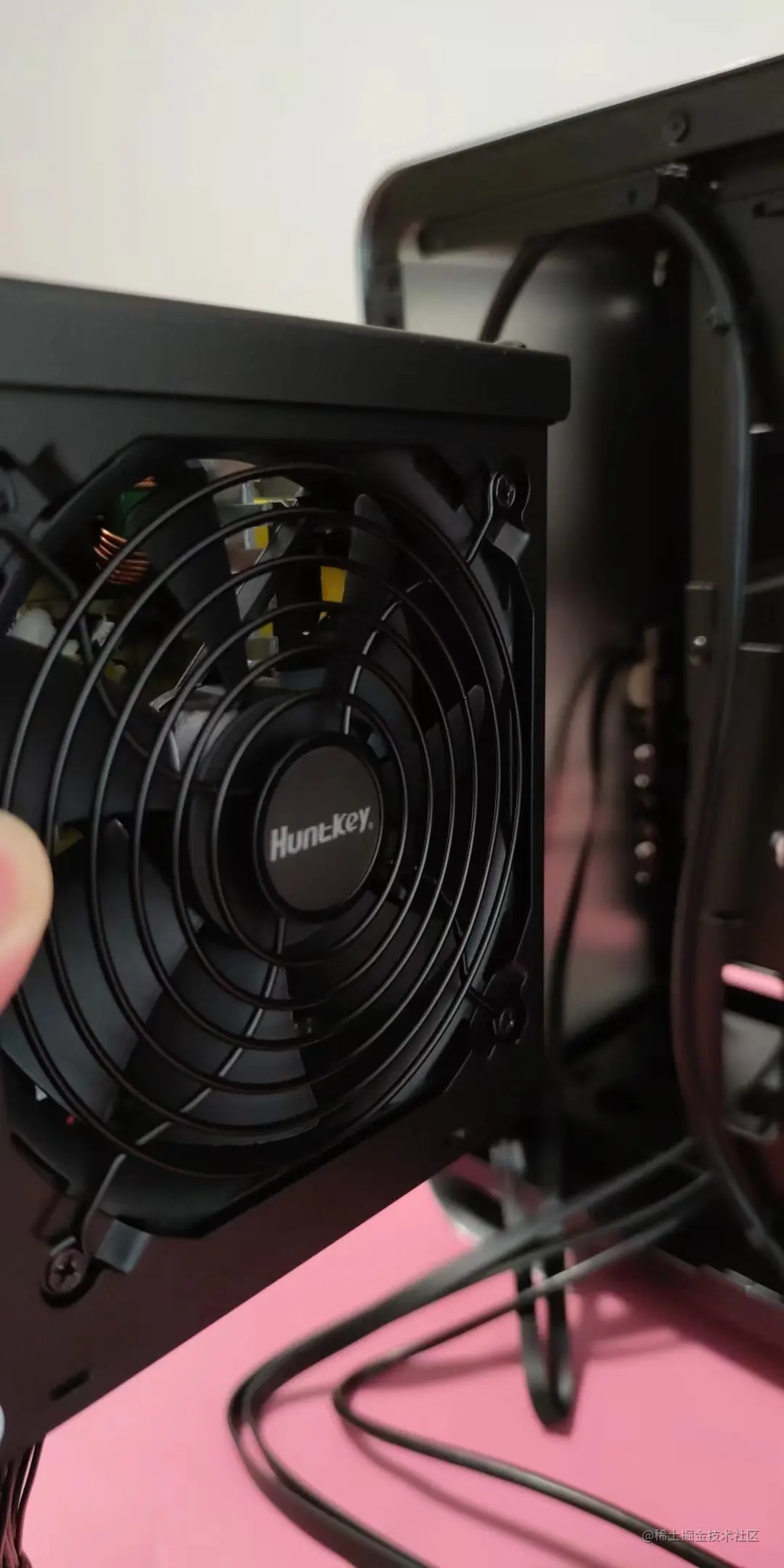

  • 安装电源

    • 乔思伯U4采用的是电源悬挂在机箱背部

    • 拆下电源固定支架

    • 安装电源支架，把电源的主板线，CPU供电线插好，延长线插入电源，确定风扇朝向，一般是扇叶进，反面出，这里是朝向主板那个方向

    • 安装电源到机箱中，螺丝固定好

    • Tips

      • 这里需要注意是一定要先把电源开关打开，I 开关打开，否则电源装上后就没法开启了

    • image-20220808094215450.png

  • 走线接驳

    • 我这里使用的核显，所以接线比较简单，只需要插好24PIN主板供电线，8PIN CPU供电线

    • 主板固定前安装CPU供电线（主板左上角，主板是8+4,我们只需要插好8PIN供电即可）

    • 主板固定前安装主板供电线（主板右侧，很好找，大大的24PIN）

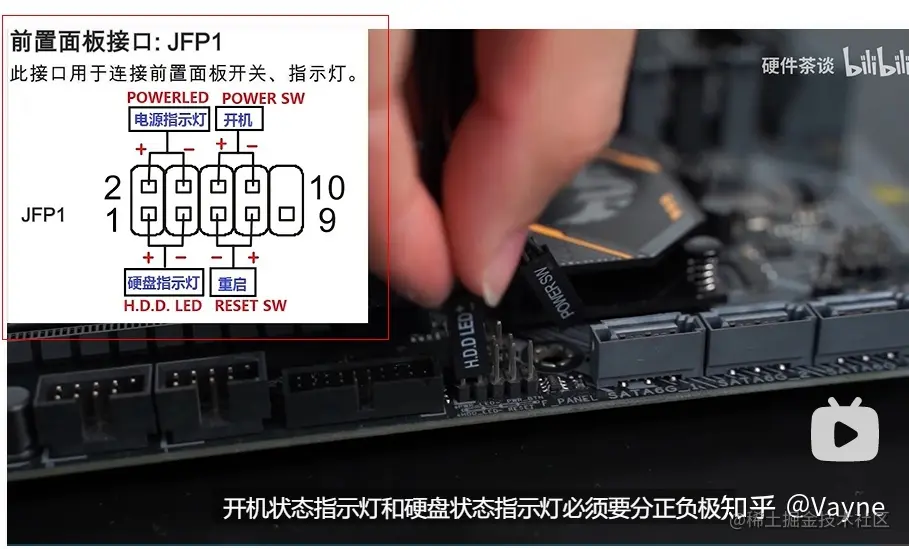

    • 疑难部分

      • POWERLED 电源指示灯 区分正负极

      • HDD LED 硬盘指示灯 区分正负极

      • 开机键 不区分正负极

      • 这里参考了硬件茶谈的装机视频，非常详细，动画做的也非常棒，感谢！


    • 安装WIFI6天线

2、开机 | 系统安装

  • 第一次装机，花费了很多时间在安装上，也比较谨慎，哈哈；好在最后一次性点亮
  • 插电，祈祷，点亮！

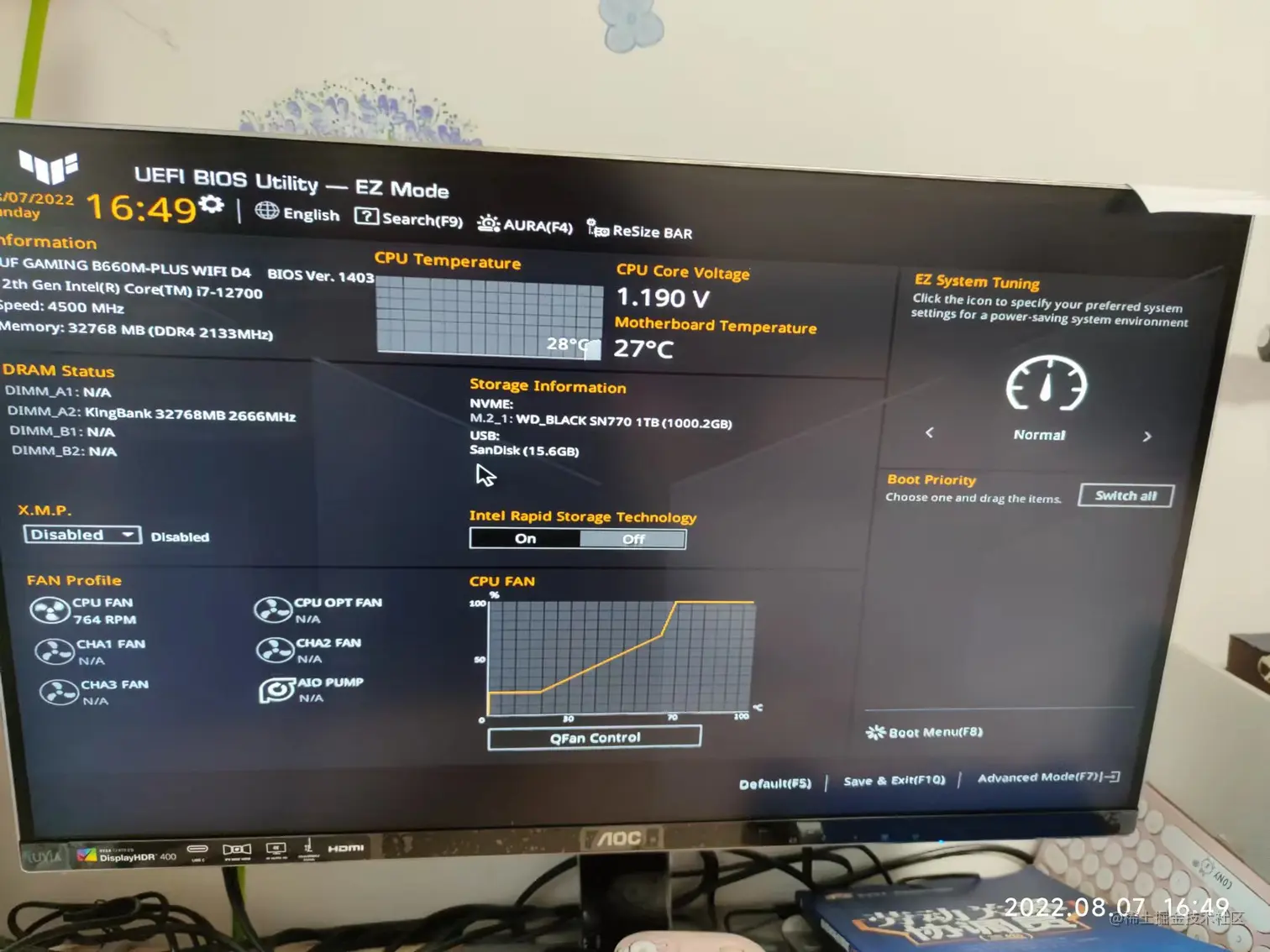

  • 因为是提前做好了使用微PE制作好了U盘启动盘，安装的WIN11系统，插入主机后进入BIOS查看U盘启动项
  • 开启XMP内存超频设置
  • 进入微PE辅助装机系统，使用UEFI装机方式（GPT），有的使用legacy(MBR)模式，可使用分区精灵转换安装方式， 这里使用的UEFI，然后分区精灵里切换成了GPT方式
  • 快速分区，我分了两个盘，注意一定要选择4K对齐，这里关乎硬盘的性能以及使用寿命

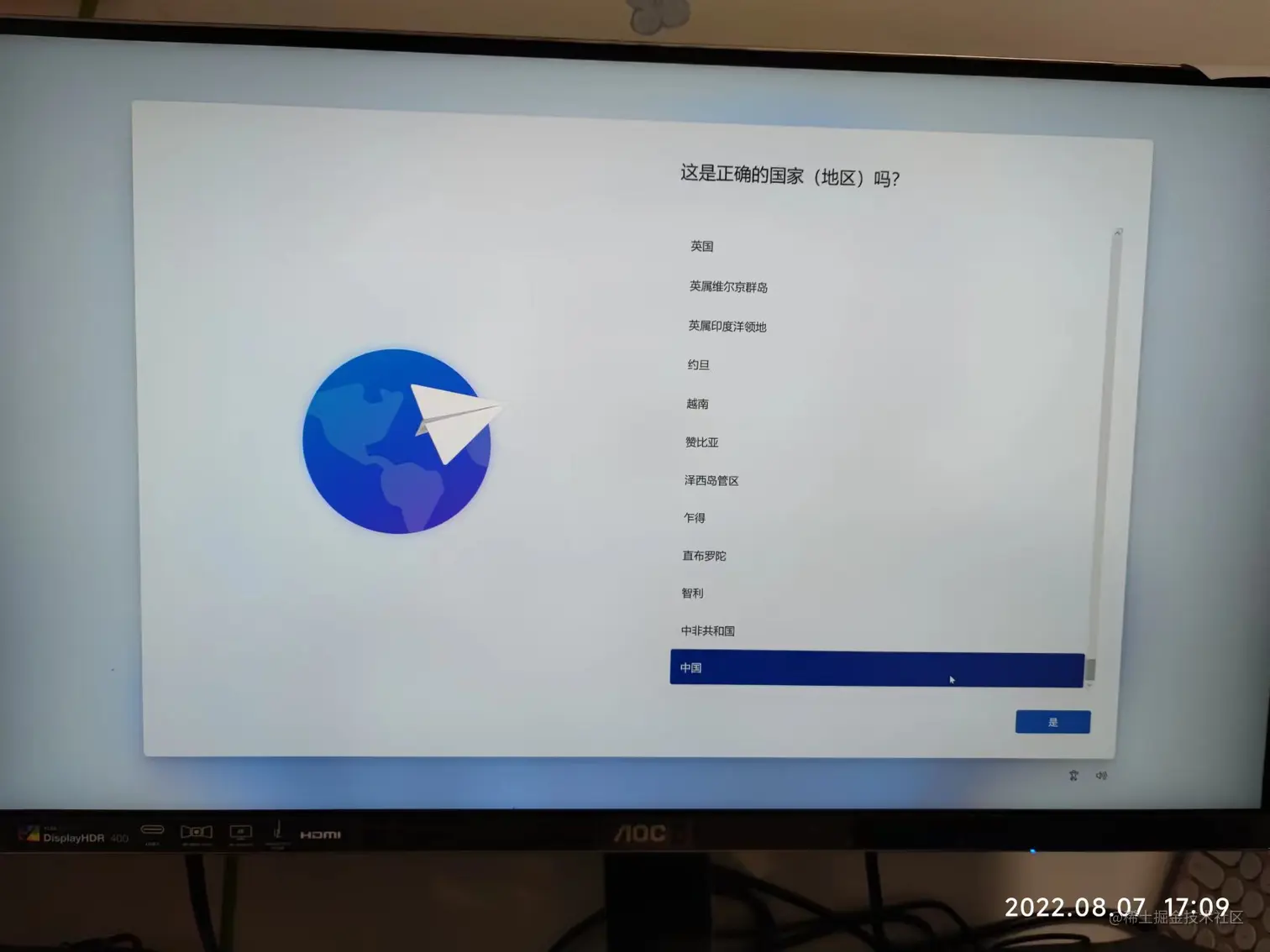

  • 装载ISO，设置安装系统，等候
  • 华硕官网下载安装WIFI6驱动
  • 小插曲：安装系统后发现只检测的32G内存，检查发现是内存条有一个松动了
  • image-20220808094234988.png
  • image-20220808094243795.png
  • image-20220808094249889.png

3、结语

整个安装过程还是十分耗费心力的，不过只要提前做好装机知识储备，操作的时候胆大心细，基本都能做到一次点亮的；装机过程中也遇到了一些小插曲，耐心思考，询问客服，查阅资料，基本都能找到答案

机箱展示


至此，本次安装圆满结束！！!
谢谢观看~
