多层前向神经网络原理介绍

多层前向神经网络原理介绍

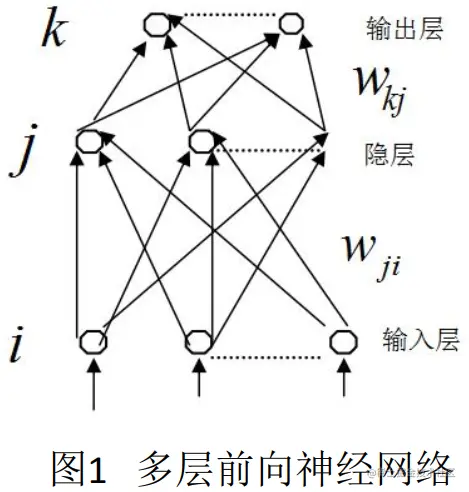

多层前向神经网络(MLP)是神经网络中的一种， 它由一些最基本的神经元即节点组成， 如图1。除输入层外， 每一节点的输入为前一层所有节点输出值的和。 每一节点的激励输出值由节点输入、 激励函数及偏置量决定。

第i层为各节点的输入， 通常需要归一化到-1和1之间

在第$j$层，节点的输入值为：

​ $n e t_{j}=\sum w_{j i} o_{i}+\theta_{j}$​

其中$\theta_{j}$​为阈值，正阈值的作用将激励函数沿$x$​​轴向左平移 节点的输出值为：

​ $o_{j}=f\left(n e t_{j}\right)$​​ 式中$f$​为节点的激励函数,通常选择如下 $Sigmoid$​​函数:

​ $f(x)=\frac{1}{1+\exp (-x)}$​

在第k层的网络节点输入为： $n e t_{k}=\sum w_{k j} o_{j}+\theta_{k}$​

而输出为：$o_{k}=f\left(n e t_{k}\right)$​

对每一个输入的模式样本$p$​,平方误差$E_{p}$​​​,为：

$E_{p}=\frac{1}{2} \sum_{k}\left(t_{p k}-o_{p k}\right)^{2}$​

全部学习样本总误差为:

$E=\frac{1}{2 p} \sum_{p} \sum_{k}\left(t_{p k}-o_{p k}\right)^{2}$​

在学习过程中,系统将调整连接权和阀值,使$E_{p}$尽可能快地下降。

Matlab相关函数介绍

网络初始化函数

net= newff([$x_{m}$,$x_{M}$]，[$h_{1}h_{2},…,h_{k}$]，{$f_{1},f_{2},…,f_{k}$})

$x_{m}$​和$x_{M}$​​​分别为列向量,存储各样本数据的最小值和最大值;

第2个输入变量是一个行向量,输入各层节点数;

第3个输入变量是字符串,代表该层的传输函数.

常用 $\tan \operatorname{sig}(\mathrm{x})=\frac{1-e^{-2 x}}{1+e^{-2 x}}, \log \operatorname{sig}(\mathrm{x})=\frac{1}{1+e^{-x}}$​

还可以用设定参数

设定迭代次数

Net.train.Param.epochs=1000

设定带动量的梯度下降算法（让学习的速度更快）

Net.train.Fcn='traingm'

网络训练函数

[net,tr,Y1,E1]=train(net,X,Y)

其中X为n×M矩阵，n为输入变量的个数,M为样本数 Y为m×M矩阵，m为输出变量的个数。 net为返回后的神经网络对象，tr为训练跟踪数据,tr.perf为各步目标函数值。 Y1为网络的最后输出，E1为训练误差向量

网络泛化函数

Y2=sim(net,X1) 其中X1为输入数据矩阵， 各列为样本数据。 Y2为对应输出值

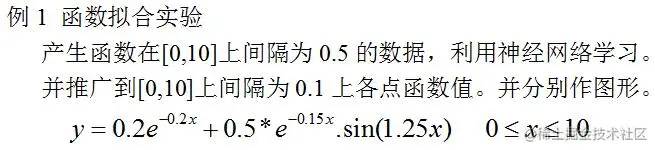

神经网络实验

Matlab程序：

x=0:0.5:10;
y=0.2*exp(-0.2*x)+0.5*exp(-0.15*x).*sin(1.25*x);

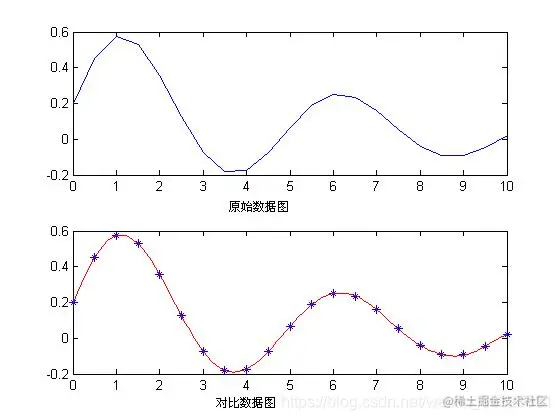

plot(x,y) %画原始数据图
net=newff([0,10],[6,1],{'tansig','tansig'});%隐层节点选6个，y是一维为1，输入输出函数都是tansig
net=train(net,x,y); %进行网络训练
x1=0:0.1:10;
y1=sim(net,x1); %数据泛化
plot(x,y,'*',x1,y1,'r'); %作对比图

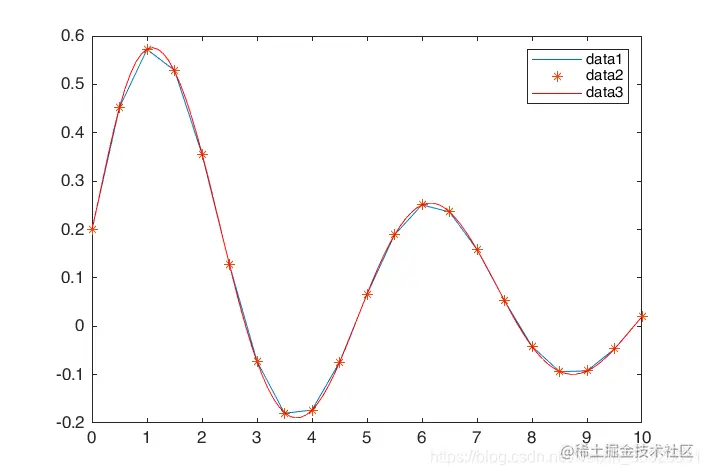

二图合一 由图像可知神经网络的函数==拟合能力==非常强

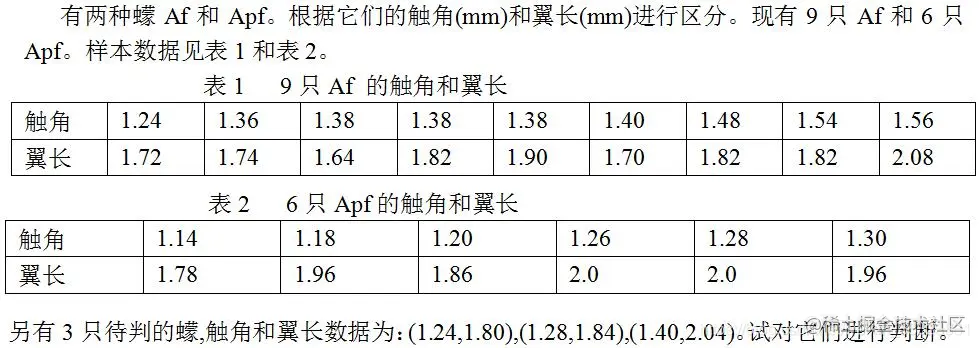

例2 蠓的分类(MCM89A)

这里我们可用三层神经网络进行判别。输入为15个二维向量， 输出也为15个二维向量。 其中Af对应的目标向量为(1,0)， Apf对应的目标向量为(0,1)。

Matlab程序：

隐藏节点为5个，也可以尝试选择4，6个。网络越复杂可以选择更多，用tansig试试也可以

x=[1.24,1.36,1.38,1.38,1.38,1.40,1.48,1.54,1.56,1.14,1.18,1.20,1.26,1.28,1.30;
1.72,1.74,1.64,1.82,1.90,1.70,1.82,1.82,2.08,1.78,1.96,1.86,2.0, 2.0,1.96];
y=[1,1,1,1,1,1,1,1,1,0,0,0,0,0,0;
0,0,0,0,0,0,0,0,0,1,1,1,1,1,1];
xmin=min(x'); %求各指标最小值 %先转置，因为matlab只能对列求最大，最小，和平均值
xmax=max(x'); %求各指标最大值
net.trainParam.epochs=2500; %设定迭代步数
net=newff([xmin',xmax'],[5,2],{'logsig','logsig'}); %初始化网络
net=train(net,x,y); %进行网络训练
x1=[1.24,1.28,1.40;
1.80,1.84,2.04];%待分样本
y1=sim(net,x1); %数据泛化
plot(x(1,1:9),x(2,1:9),'*',x(1,10:15),x(2,10:15),'o',x1(1,:),x1(2,:),'p') %画数据图
grid on

三个样本输出值： y1=0.1235 0.8995 0.0037 0.8785 0.0951 0.9986

​ 图3 Af， Apf及待分样本数据图

​
