GerBer文件
GerBer是描述PCB文件的一种格式。一般情况下导出gerber文件，大部分板厂都可以制作。
少部板厂接受使用ad直接导出的pcb文件
多数情况下，gerber需要导出的层有以下几个：
- 顶层丝印
- 顶层阻焊
- 顶层锡膏
- 顶层走线
- 底层锡膏
- 底层走线
- 底层阻焊
- 底层丝印
- 边框层
- 钻孔
- 顶层焊盘
- 底层焊盘
kicad导出GerBer流程
- 在工程文件目录中创建Gerber文件夹
- 打开pcbnew工具

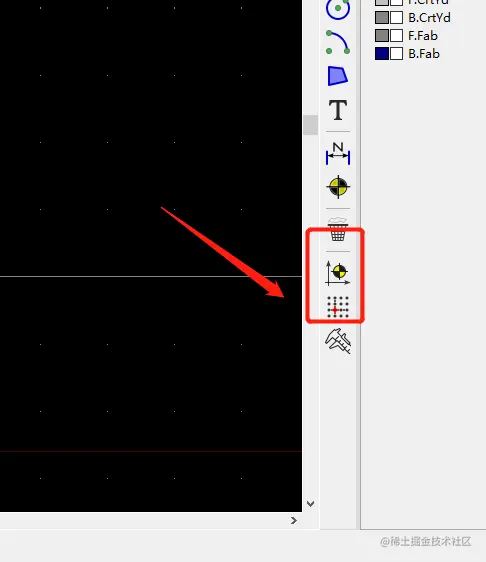

- 放置坐标原点和辅助原点

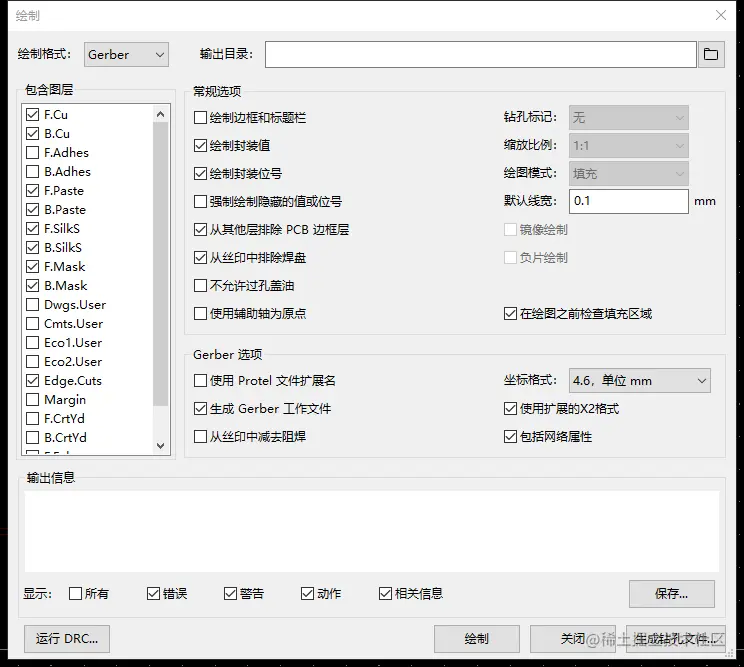

- 点击工具栏绘制，弹出绘制对话框
按照前面章节我们需要选中的层，并选择输出目录为我们刚才创建的目录
- 点击绘制
- 点击生成钻孔文件

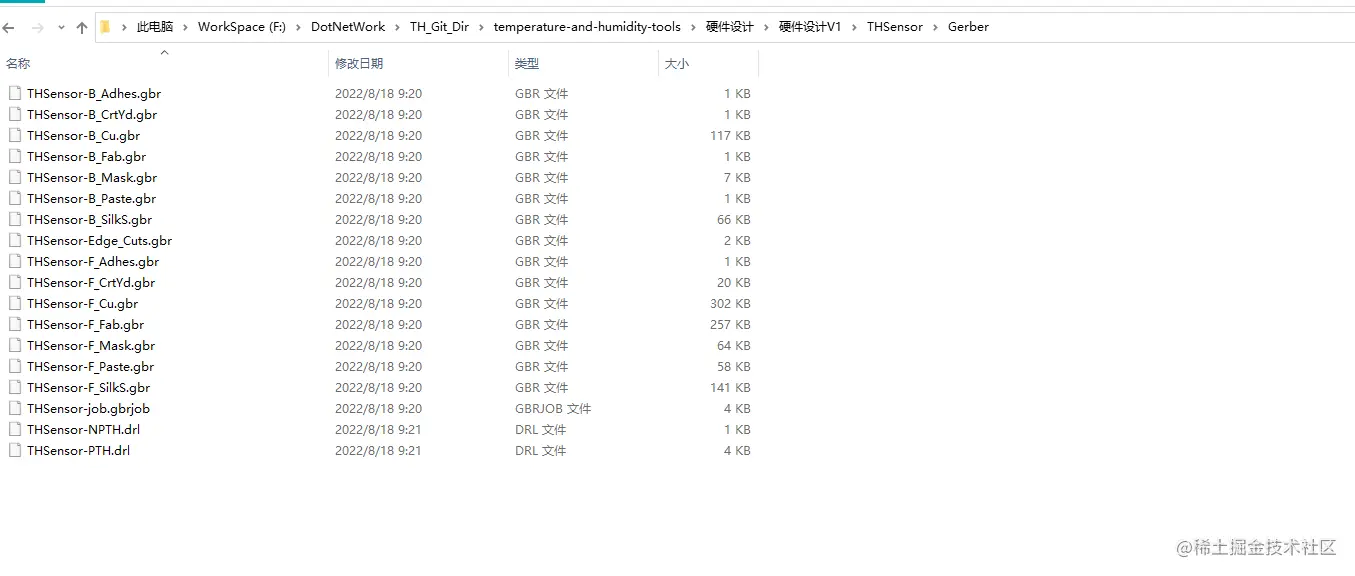

所有的gerber文件生成完后如下：
其中，文件后缀是gbr的是gerber绘图文件。drl的是钻孔文件。
kicad查看GerBer流程
gerber文件导出后，我们需要检查以下导出的gerber是否正确。

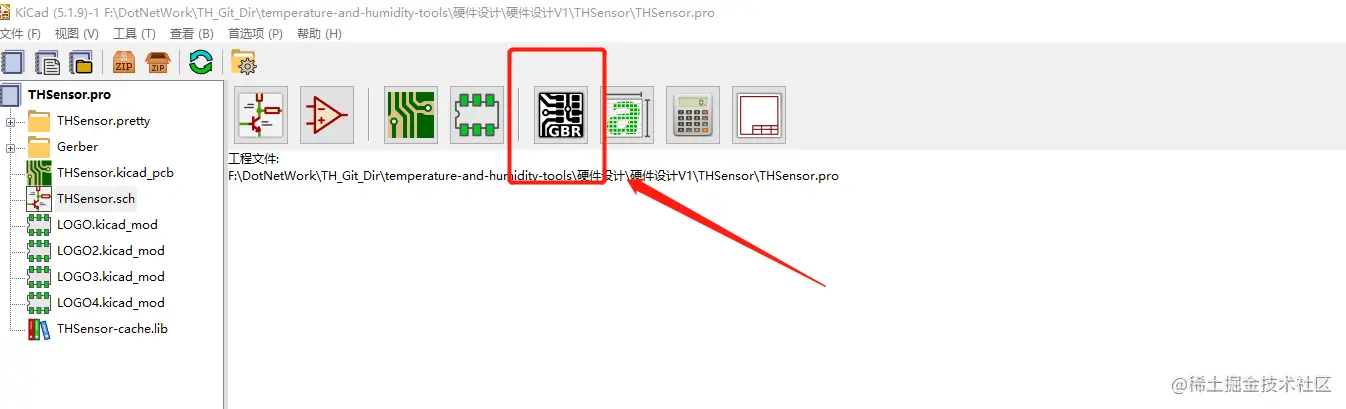

kicad提供了gerber查看工具，gbr浏览器。

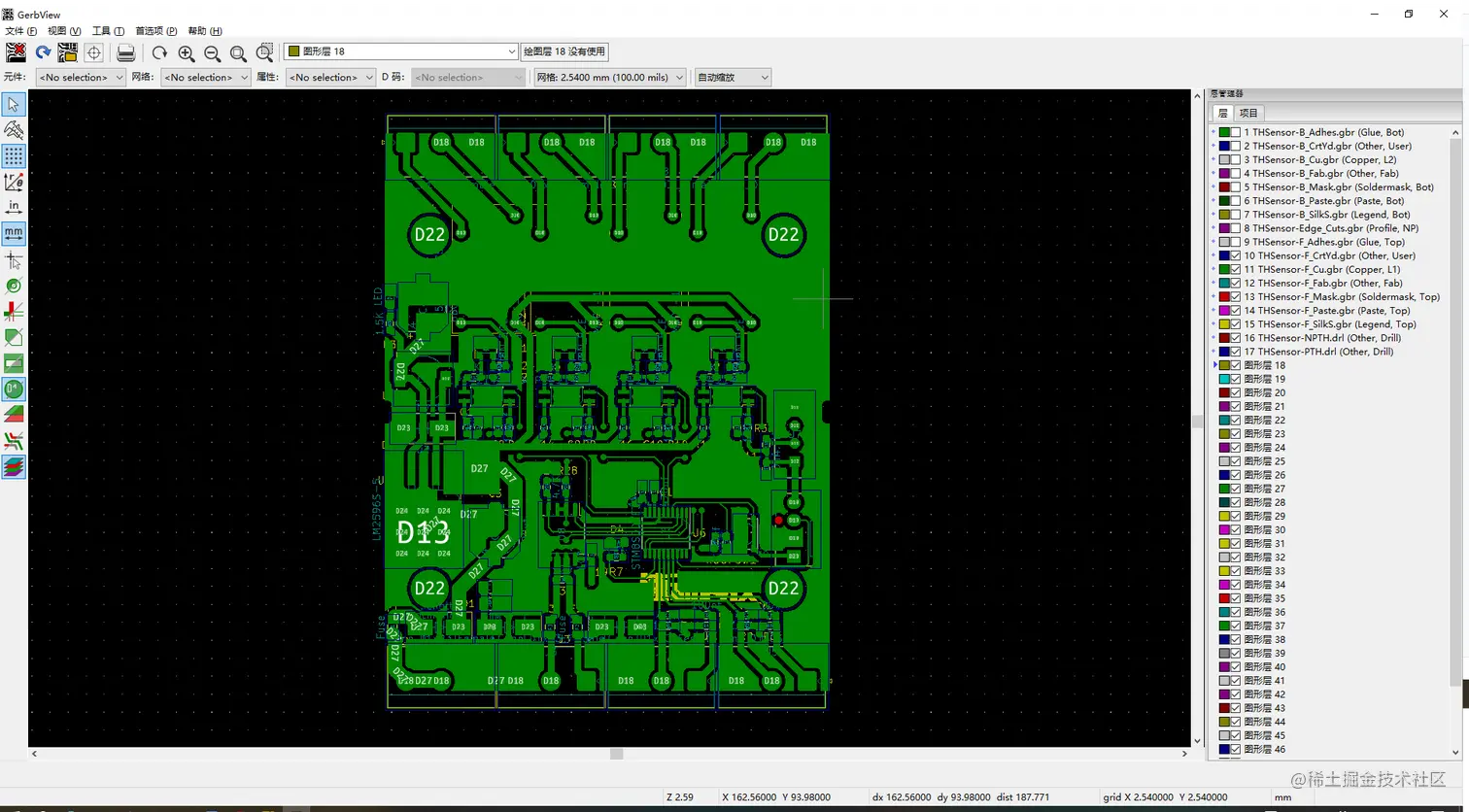

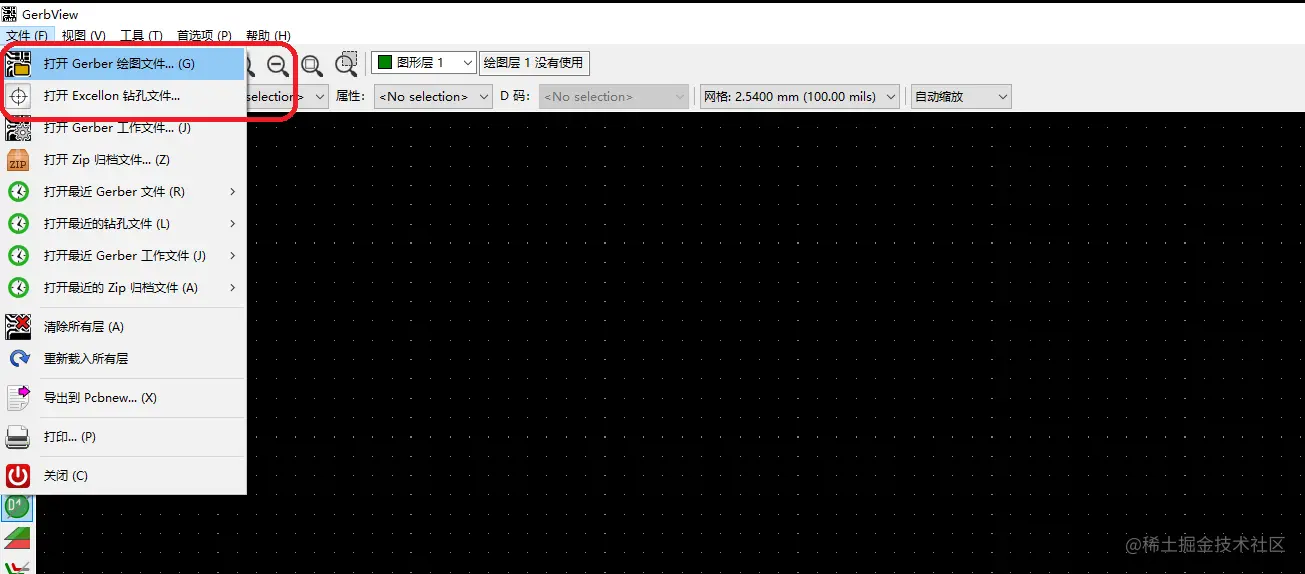

打开gbr浏览器，导入gerber文件和钻孔文件
工具右侧是层，和pcbnew很类似。我们要检查某一个层的话，可以选择该层单独显示。
检查丝印

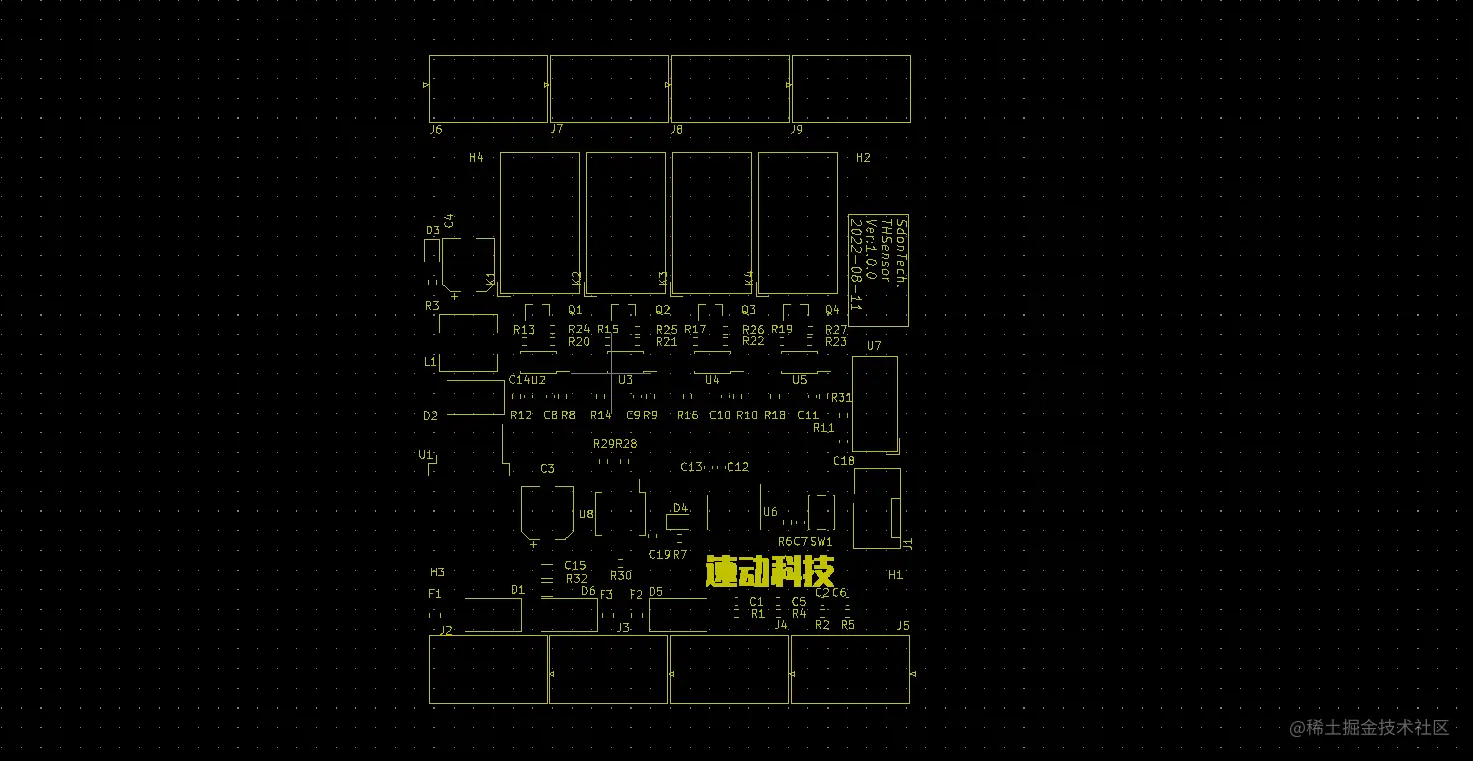

比如检查顶层丝印是否正确： 点击Fsilks
可以看到我们添加的版本说明，各个位号，和logo都正确

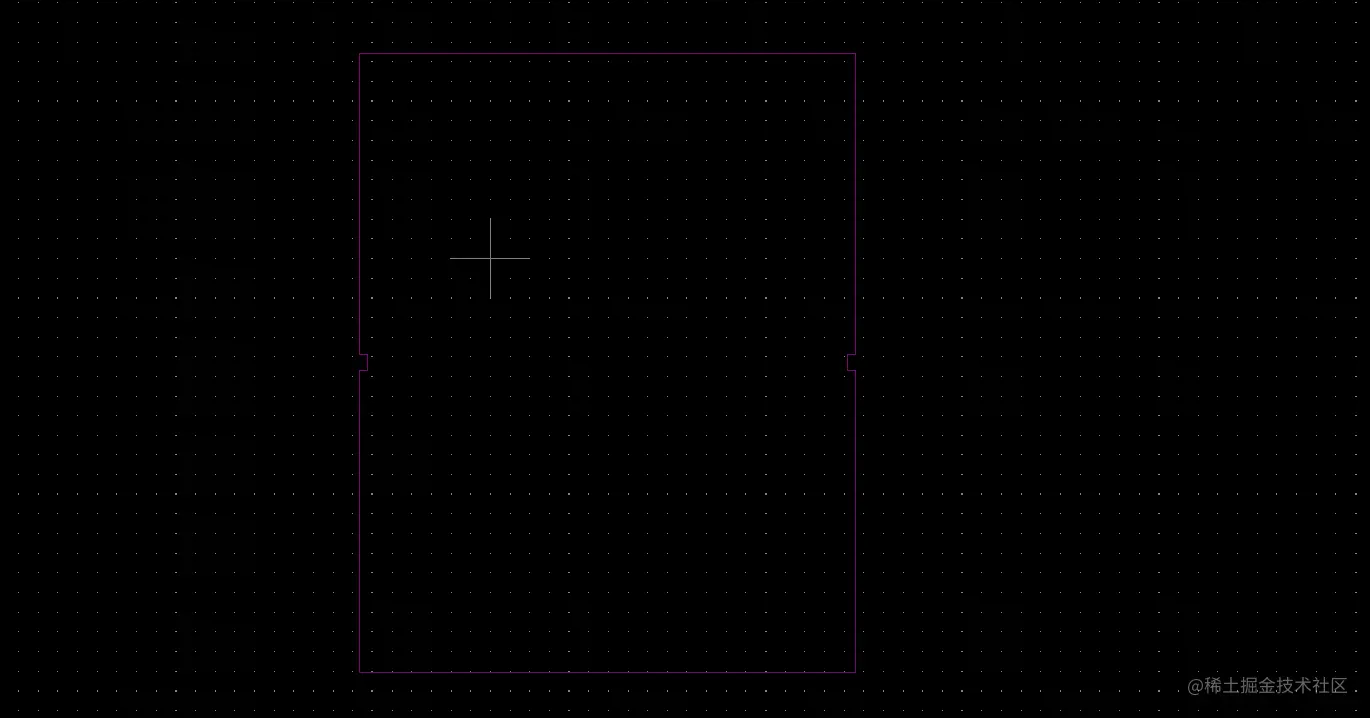

检查边框
边框层要检查仔细，我们点击cuts层，确保边框正确。

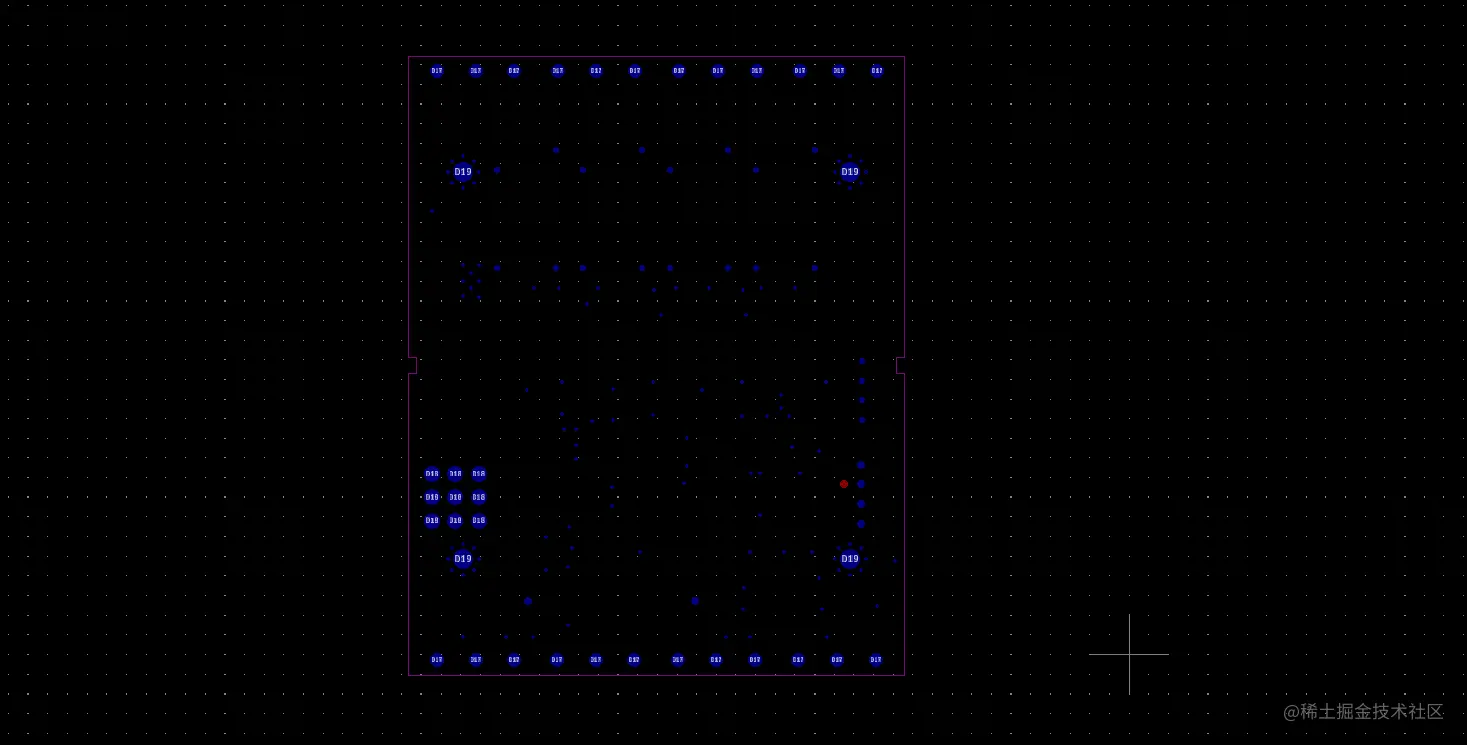

检查钻孔
点击两个钻孔层，确定端子的钻孔是否正确

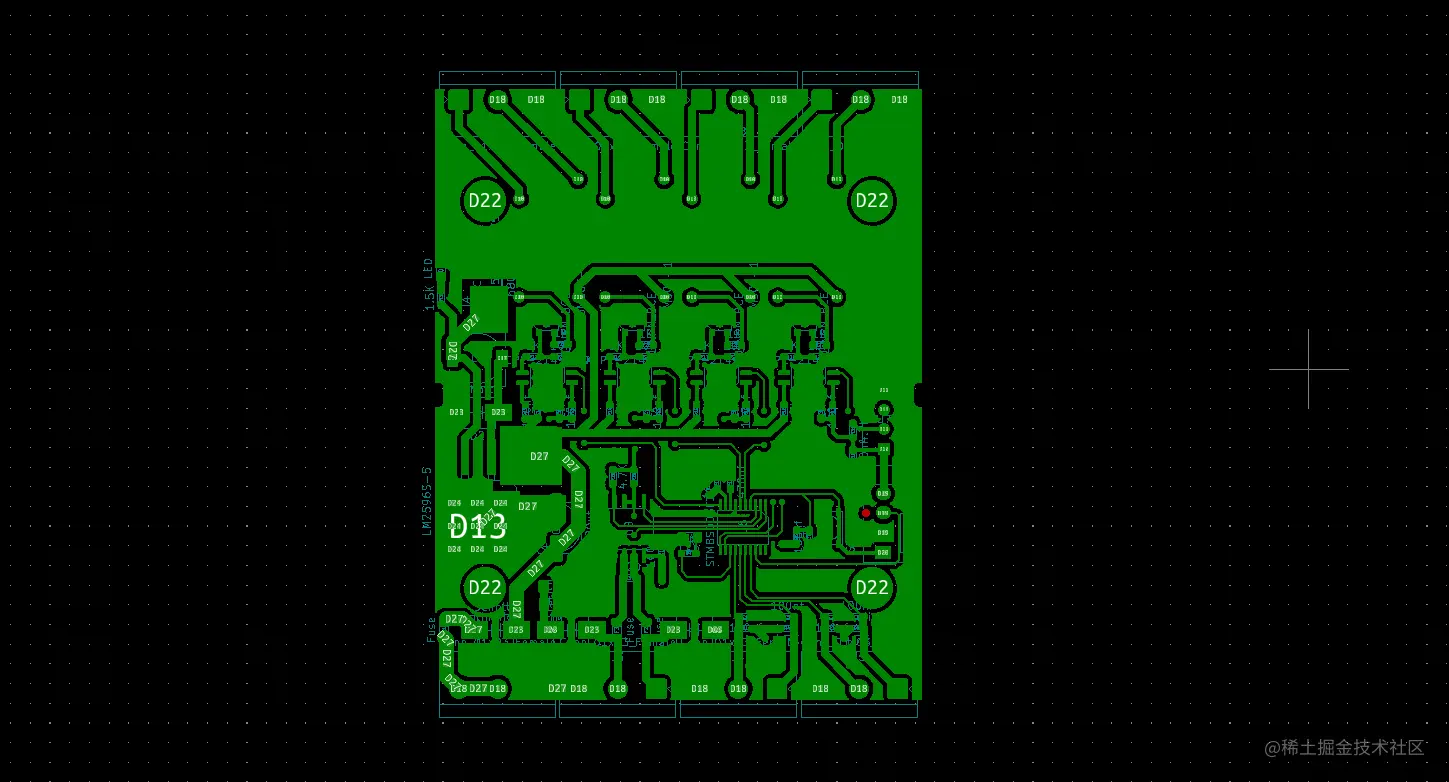

检查走线
顶层走线和底层走线分开检查，主要检查关键点走线和电源走线。如果这些没问题，说明导出的gerber基本正确。
打包
最后，我们把gerber打包成zip，之后提交给板厂等待生产就ok了。
至此，一个完整的pcb设计过程就完结了
