三、SparkSQL：

1 名词解析

DataFrame： 是一种以RDD为基础的分布式数据集， 被称为SchemaRDD

Catalyst：SparkSQL核心模块，主要是对执行过程中的执行计划进行处理和优化

DataSource：Spark-SQL支持通过 DataFrame 接口对各种数据源进行操作。

Adaptive Query Execution：自适应查询执行

Runtime Filter：运行时过滤

Codegen：生成程序代码的技术或系统，可以在运行时环境中独立于生成器系统使用

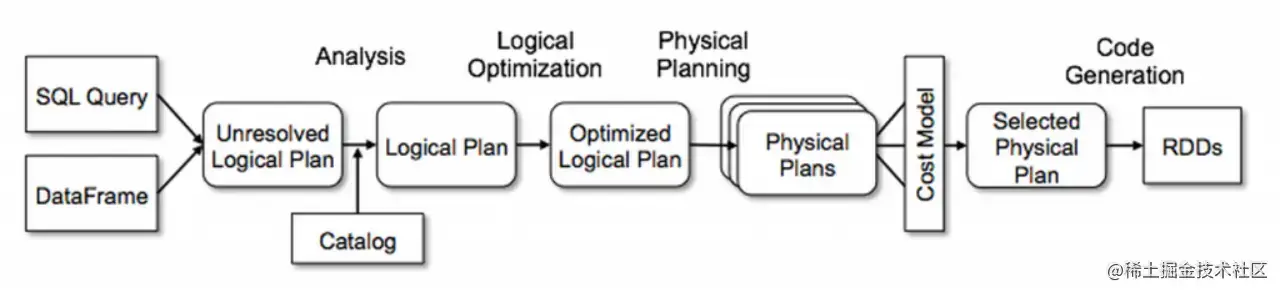

SparkSql执行过程：

• Unresolved Logical Plan：未解析的逻辑计划，仅仅是数据结构，不包含任何数据信息。

• Logical Plan：解析后的逻辑计划，节点中绑定了各种优化信息。

• Optimized Logical Plan：优化后的逻辑计划

• Physical Plans：物理计划列表

• Selected Physical Plan 从列表中按照一定的策略选取最优的物理计划

目标：了解SQL执行链路，重点学习核心模块calalyst优化器以及SparkSQL三大重点特性（Codegen/AQE/RuntimeFilter）

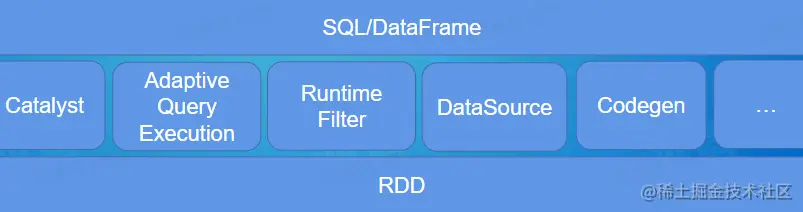

2 SparkSQL概述：

2 SparkSQL执行过程

• SQL Parse： 将SparkSQL字符串或DataFrame解析为一个抽象语法树/AST，即Unresolved Logical Plan

• Analysis：遍历整个AST，并对AST上的每个节点进行数据类型的绑定以及函数绑定，然后根据元数据信息Catalog对数据表中的字段进行解析。 利用Catalog信息将Unresolved Logical Plan解析成Analyzed Logical plan

• Logical Optimization：该模块是Catalyst的核心，主要分为RBO和CBO两种优化策略，其中RBO是基于规则优化，CBO是基于代价优化。 利用一些规则将Analyzed Logical plan解析成Optimized Logic plan

• Physical Planning: Logical plan是不能被spark执行的，这个过程是把Logic plan转换为多个Physical plans

• CostModel: 主要根据过去的性能统计数据，选择最佳的物理执行计划(Selected Physical Plan)。

• Code Generation: sql逻辑生成Java字节码

影响SparkSQL性能两大技术：

1. Optimizer：执行计划的优化，目标是找出最优的执行计划

2. Runtime：运行时优化，目标是在既定的执行计划下尽可能快的执行完毕。

4 Catalyst 优化器

1. Rule Based Optimizer(RBO): 基于规则优化，对语法树进行一次遍历，模式匹配能够满足特定规则的节点，再进行相应的等价转换。

2. Cost Based Optimizer(CBO): 基于代价优化，根据优化规则对关系表达式进行转换，生成多个执行计划，然后CBO会通过根据统计信息(Statistics)和代价模型(Cost Model)计算各种可能执行计划的代价，从中选用COST最低的执行方案，作为实际运行方案。CBO依赖数据库对象的统计信息，统计信息的准确与否会影响CBO做出最优的选择。

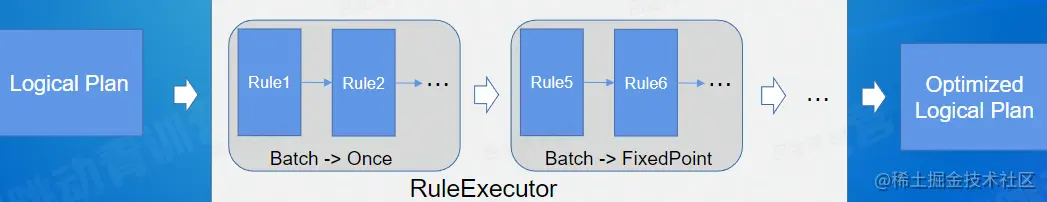

基于规则的RBO优化模型 Catalyst

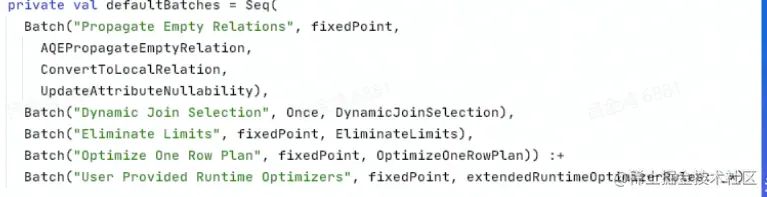

• Once：只执行一次

• FixedPoint：重复执行，直到Plan不再改变，或者达到默认次数

4 AQE

AQE对于整体的Spark SQL的执行过程做了相应的调整和优化，它最大的亮点是可以根据已经完成的计划结点真实且精确的执行统计结果来不停的反馈并重新优化剩下的执行计划。

AQE框架三种优化场景：

• 动态合并shuffle分区（Dynamically coalescing shuffle partitions）

• 动态调整Join策略（Dynamically switching join strategies）

• 动态优化数据倾斜Join（Dynamically optimizing skew joins）

5 RuntimeFilter

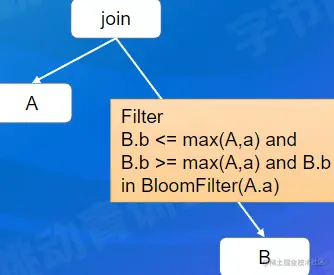

• A←Join→B

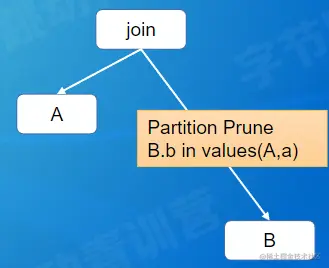

• 分区列:

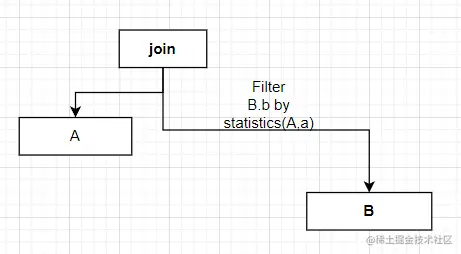

• 非分区列：

实现在Catalyst中。动态获取Filter内容做相关优化，当我们将一张大表和一张小表等值连接时，我们可以从小表侧收集一些统计信息，并在执行join前将其用于大表的扫描，进行分区修剪或数据过滤。可以大大提高性能

Runtime优化分两类：

1. 全局优化：从提升全局资源利用率、消除数据倾斜、降低IO等角度做优化。包括AQE。

2. 局部优化：提高某个task的执行效率，主要从提高CPU与内存利用率的角度进行优化。依赖Codegen技术。

6 Codegen

从提高cpu的利用率的角度来进行runtime优化

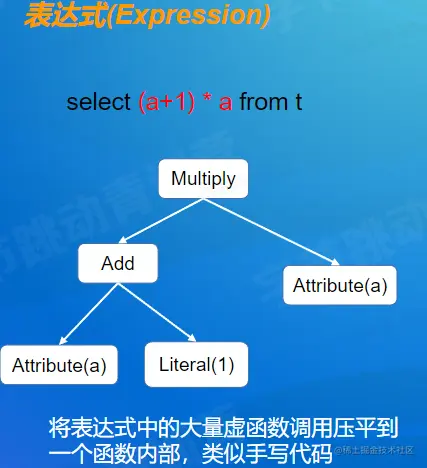

• Expression级别

  表达式常规递归求值语法树。需要做很多类型匹配、虚函数调用、对象创建等额外逻辑，这些overhead远超对表达式求值本身，为了消除这些overhead，Spark Codegen直接拼成求值表达式的java代码并进行即时编译

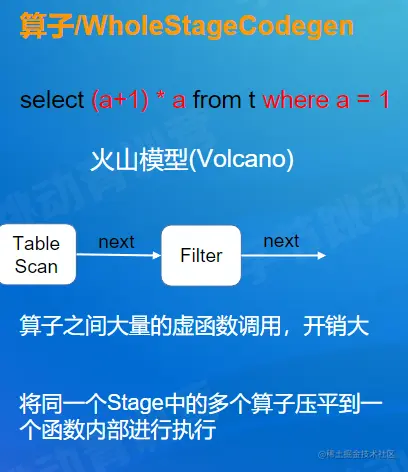

• WholeStage级别

  传统的火山模型：SQL经过解析会生成一颗查询树，查询树的每个节点为Operator，火山模型把operator看成迭代器，每个迭代器提供一个next()接口。通过自顶向下的调用 next 接口，数据则自底向上的被拉取处理，火山模型的这种处理方式也称为拉取执行模型，每个Operator 只要关心自己的处理逻辑即可，耦合性低。

  火山模型问题：数据以行为单位进行处理，不利于CPU cache 发挥作用；每处理一行需要调用多次next() 函数，而next()为虚函数调用。会有大量类型转换和虚函数调用。虚函数调用会导致CPU分支预测失败，从而导致严重的性能回退

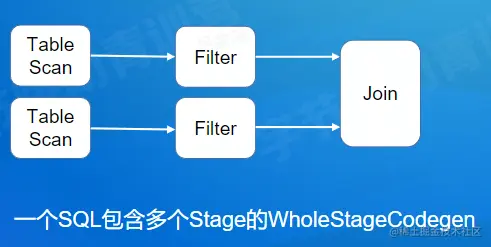

  Spark WholestageCodegen：为了消除这些overhead，会为物理计划生成类型确定的java代码。并进行即时编译和执行。

  Codegen打破了Stage内部算子间的界限，拼出来跟原来的逻辑保持一致的裸的代码（通常是一个大循环）然后把拼成的代码编译成可执行文件。

四、业界挑战与实践

0名词解释

向量化(vectorization)：将循环转换为向量操作的编译器优化

代码生成(Codegen：Code generation)：生成程序代码的技术或系统，可以在运行时环境中独立于生成器系统使用

目标：了解三种业内Spark面临的问题及解决策略，学习思考问题的产生、寻找解决问题思路

1 Shuffle稳定性问题

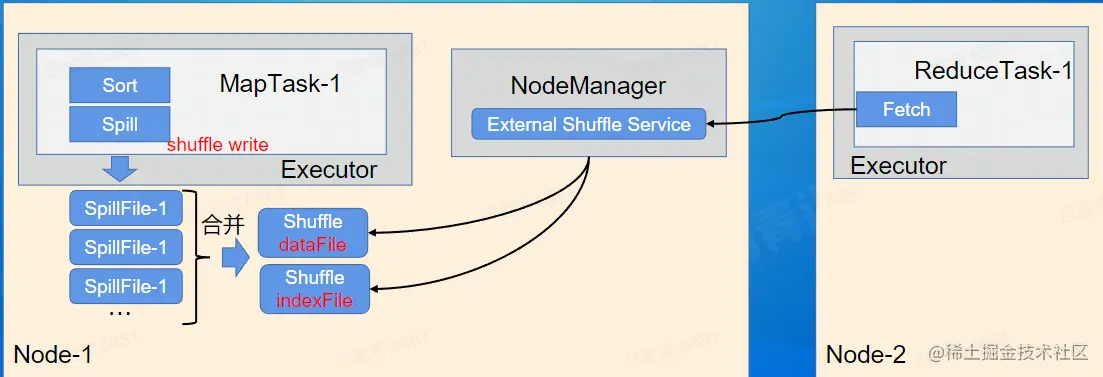

在大规模作业下,开源ExternalShuffleService(ESS)的实现机制容易带来大量随机读导致的磁盘IOPS瓶颈、Fetch请求积压等问题,进而导致运算过程中经常会出现Stage重算甚至作业失败,继而引起资源使用的恶性循环,严重影响SLA.

解决方案：

Alibaba

github.com/Tencent/Fir…

2 执行性能问题：

压榨CPU资源

CPU流水线

分支预测

乱序执行

...

• 解决方向：

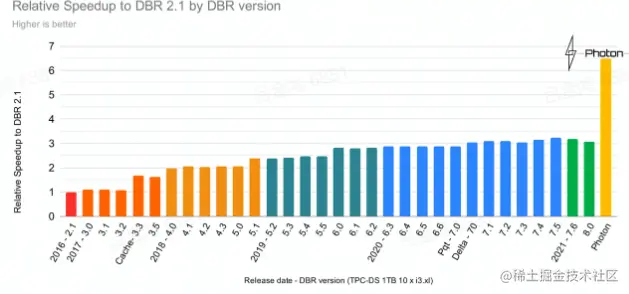

  Photon: C++实现的向量化执行引擎

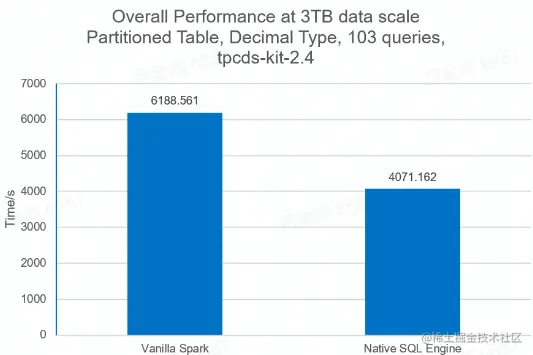

Intel: OAP/gazelle_plugin

课后

1. 大数据的基础链路是？

2. Spark RDD是如何执行的？如何划分stage？

3. Spark内存是如何管理的？有什么特别机制？

4. Spark Shuffle是怎么产生的？基本流程是？

5. SparkSQL执行流程有哪些步骤？每个步骤的左右是？

6. Runtime优化的方式都有哪些？

7. Spark业界面临的问题是如何产生的？都有什么优化方向？
