信号
模拟信号 数字信号
码元
固定时常的信号波形 表示一位k进制数 称为k进制码元
数据通信系统
信源、信道、信宿
信源是产生和发送数据的源头 信宿是接受数据的终点
通信交互方式
单向通信 半双工通信 全双工通信
速率、波特、带宽
码元传输速率 波特率 表示单位时间内数字通信系统所传输的码元个数 M 波特率的 东西传输信息M*n b/s (n为比特) 信息传输速率 信息速率、比特率 表示单位时间内数字通信系统传输的二进制码元的个数（比特数）
奈氏准则和香农定理
理想低通信道下的极限数据传输速率 = W 是理想低通信道的带宽 V 表示每个码元离散电平的数目

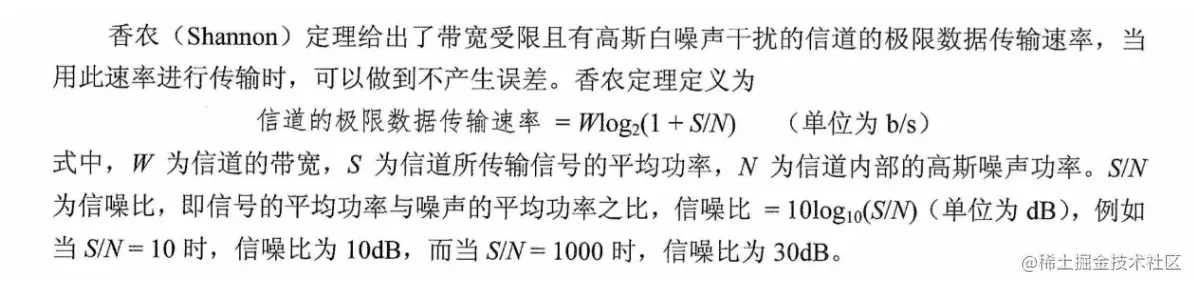

信道的极限数据传输速率 = 信噪比 = W为信道的带宽 ，S为信道所传输信号的平均功率，N为信道内部的高斯噪声功率。 S/N 为 信噪比
编码与调制
编码
归零编码(RZ) 高电平低电平 都会跳回0 非归零编码(NRZ) 不用归零 但不好同步 反向非归零编码(NRZI) 翻转代表0，不翻转代表1 既能传输时钟信号，又不尽量损失系统带宽。 曼切斯特编码 前高为1，后高为0 （以太网用的就算曼切斯特编码） 差分曼切斯特编码 1不跳变 0 则跳变
数据报与虚电路
面向连接 虚电路
面向无连接 数据报
传输介质
双绞线 : STP(屏蔽双绞线) UTP(非屏蔽双绞线) 同轴电缆 : 50Ω 75Ω 光纤
信道
信道上传送的信号分为基带信号和宽带信号。

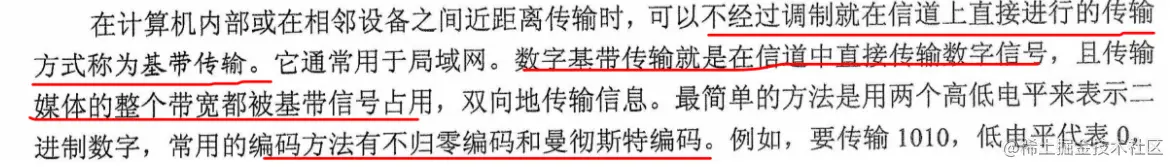

基带信号是将数字信号0和1直接用两种不同的电压表示，然后传送到数字信道上去传输，称为基带传输； 宽带信号是将基带信号进行调制后形成模拟信号，然后再传送到模拟信道上去传输，称为频带传输。 基带对应数字信号，宽带对应模拟信号。
在链路上传输的信号分成两种：基带信号，宽带信号
基带信号（对应数字信号）：将数字信号0和1直接用两种不同的电压表示，然后传到数字信道上传输，这种传输叫做基带传输，通常用于局域网。
频带信号：它也是一种模拟信号，用数字信号对特定频率的载波进行调制，将其变成适合于传送的信号在传输（远距离传输 或 无线传输），不过频带传输和宽带传输有细微不同，宽带传输的子信道比频带传输的子信道更多。
宽带信号（对应模拟信号）：借助频带传输，将链路容量分解为两个或多个信道，每个信道可以携带不同的信号 宽带中所有的信道可以同时互不干扰的发送信号。将基带信号调制后形成模拟信号，并在模拟信道上传输，而这种传输叫做宽带传输。

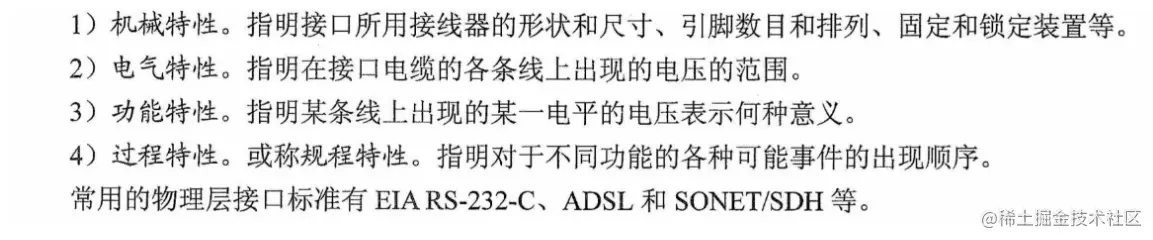

物理层的机器特性
机械特性、电气特性、功能特性、过程特性
物理层设备
中继器
将信号整形并放大转发出去(信号再生) 网络部分是网段 不是子网 中继器网段两边一定要使用同一个协议 如果一个网络具有存储转发的功能 那么可以认为它可以连接两个不同的协议
5-4-3原则 互联串联的中继器的个数不能超过4个,4个中继器串联的5段通信介质中只有3段可以挂接计算机
集线器
多端口的中继器 整形放大数据后 将数据转发到其他的端口(输入肯定除外)
