最近闲暇之余在教五年级的小玉学习编程，她已经学会了基本的 React，并且模拟了淘宝、知乎和网易云音乐这几个网站。现在她似乎已经逐渐对枯燥无味地编程失去了兴趣。
为了继续让小玉学下去，我花了一个晚上教了她一些不一样的东西：自己做一个编程语言。
这个语言有什么用呢？画图。
比如说，它可以画一个掘金的 Logo。

由于考虑到小玉的理解能力等问题，我打算做一个最简单的脚本编程语言。

概要设计

做一个语言有两个大的步骤。
首先是要取一个名字，既然是画图的脚本语言，那就叫 DrawScript 好了。
第二部分是写代码。
代码分两块，第一块是一个编译器，第二块是一个运行时。
编译器又由三个部分组成：分词器、生成器和校验器。我们用 DS（DrawScript 的缩写）编写的代码，通过编译器生成 JS 代码。
然后放到运行时里面去运行。运行时应该也区分几个环境，比如 DOM、CLI 等。
好了，让我们开始吧。

语言设计

要实现 DrawScript 的第一步就是定义语法和关键字。

英文小于号<：表示绘图开始。
英文大于号>：表示绘图结束。
r：rect 的缩写，内置函数，表示矩形。
c：color 的缩写，内置函数，表示颜色。
英文圆括号(：参数开始
英文圆括号)：参数结束
英文逗号,：参数分隔符
英文空格：在一组参数中表示参数分隔符，在绘图中表示函数分隔符

使用 r 和 c 的语法和 JavaScript 的函数调用很像。
r 的参数是一组描述位置的坐标，由 x y 组成，中间用空格隔开。多组坐标之间用英文逗号分隔。理论上组成一个图形至少应该有 3 个以上的点。
c 的参数是任何有效的颜色值，比如 red、blue、green，或者十六进制格式的颜色都可以。
画一个正方形的语法是这样的：

<r(0 0, 0 40, 40 40, 40 0) c(blue)>

我们也可以画多个图形。

<r(0 0, 0 40, 40 40, 40 0) c(blue)>
<r(50 50, 50 100, 100 50) c(red)>

语言实现

初始化项目

首先创建一个文件夹。

mkdir drawscript

初始化一下 Node.js 项目。

npm init -y

创建 index.js 文件。
这是我们的入口文件。

实现分词器

步骤比较多，但是思路很简单，直接贴上完整代码，代码中有详细的注释。

function tokenize(code) {
  const tokens = [];// 词令牌
  let i = 0;// 跟踪代码位置

  // 向 token 中加词令牌
  const addToken = (type, value) => tokens.push({ type, value })

  // 开启循环 遍历代码
  while (i < code.length) {
    const char = code[i];// 当前字符
    switch (char) {
      // 忽略空白字符
      case " ":
      case "\t":
      case "\n":
      case "\r":
        i++;
        break;
      // 如果是 <，添加一个 START 类型的词令牌
      case "<":
        addToken("START", char);
        i++;
        break;
      // 如果是 >，添加一个 END 类型的词令牌
      case ">":
        addToken("END", char);
        i++;
        break;
      // 如果是 (，添加一个 PARAMETERS_START 类型的词令牌
      case "(":
        addToken("PARAMETERS_START", char);
        i++;
        break;
      // 如果是 ,，添加一个 PARAMETERS_SEPARATOR 类型的词令牌
      case ",":
        addToken("PARAMETERS_SEPARATOR", char);
        i++;
        break;
      // 如果是 )，添加一个 PARAMETERS_END 类型的词令牌
      case ")":
        addToken("PARAMETERS_END", char);
        i++;
        break;
      // 除了上述情况外，我们开始检查它们是关键字还是数字
      default:
        const isDigit = /\d|\./.test(char); // 是否是数字
        const isLetter = /([a-z])|#/i.test(char); // 是否是字母或者十六进制颜色

        // 处理数字的逻辑
        if (isDigit) {
          let number = ""; // 拼接存储数字
          while (i < code.length && /\d|\./.test(code[i])) { // 循环，直到不是数字或者十六进制颜色
            number += code[i];
            i++;
          }
          addToken("NUMBER", number); // 添加数字词令牌
        } else if (isLetter) {
          let name = ""; // 拼接存储关键词令牌
          while (i < code.length && /[a-z]|#/i.test(code[i])) { // 循环，直到不是字母
            name += code[i];
            i++;
          }
          addToken("NAME", name); // 添加关键词令牌
        } else {
          throw new Error(`Unknown character: ${char}`); // 🤬 如果不是数字或字母，抛出错误
        }
        break;
    }
  }

  // 返回词令牌
  return tokens
}

测试

我们现在来测试一下它是否正常工作。
首先创建一个 hello.ds 文件，ds 后缀是 DrawScript 的缩写。
在里面画一个蓝色的正方形。

<r(0 0, 0 40, 40 40, 40 0) c(blue)>

回到我们的编译器中，编写一个 load 函数，用来导入源代码文件。

const fs = require('fs');

function load(path) {
  return fs.readFileSync(path, "utf8")
}

编写测试代码：

const code = load('./hello.ds')
const tokens = tokenizer(code);
console.log(tokens)

运行它。

node ./index.js

得到的结果：

[
  { type: 'START', value: '<' },
  { type: 'NAME', value: 'r' },
  { type: 'PARAMETERS_START', value: '(' },
  { type: 'NUMBER', value: '0' },
  { type: 'NUMBER', value: '0' },
  { type: 'PARAMETERS_SEPARATOR', value: ',' },
  { type: 'NUMBER', value: '0' },
  { type: 'NUMBER', value: '40' },
  { type: 'PARAMETERS_SEPARATOR', value: ',' },
  { type: 'NUMBER', value: '40' },
  { type: 'NUMBER', value: '40' },
  { type: 'PARAMETERS_SEPARATOR', value: ',' },
  { type: 'NUMBER', value: '40' },
  { type: 'NUMBER', value: '0' },
  { type: 'PARAMETERS_END', value: ')' },
  { type: 'NAME', value: 'c' },
  { type: 'PARAMETERS_START', value: '(' },
  { type: 'NAME', value: 'blue' },
  { type: 'PARAMETERS_END', value: ')' },
  { type: 'END', value: '>' }
]

现在分词器已经做好了。

实现生成器与校验器

我们的目标是将需要将分词器的产物编译为 JavaScript 代码。
步骤也比较多，但是思路简单，直接贴完整代码，代码中有详细的注释。

function generator(tokens) {
  let i = 0;// 跟踪代码位置
  let out = '';// 输出代码
  let addCode = code => out += `${code}\n`;// 添加代码
  // 和分词器套路一样
  while (i < tokens.length) {
    const token = () => tokens[i];// 当前词令牌
    switch (token().type) {
      case "START":
        addCode("__ds__.start()");
        break;
      case "END":
        addCode("__ds__.end()");
        break;
      case "NAME":
        /**
         * 如果是 r position 函数
         */
        if (token().value === "r") {
          expect(tokens[++i].type, "PARAMETERS_START");
          const params = [];// 存储参数
          let param = [];
          // 拼接参数
          while (token().type !== "PARAMETERS_END") {
            if (token().type === "NUMBER") {
              param.push(Number(token().value))
            }
            if (tokens[i + 1].type === "PARAMETERS_SEPARATOR" ||
              tokens[i + 1].type === 'PARAMETERS_END') {
              params.push(param);
              param = []
            }
            i++;
          }
          addCode(`__ds__.rect(...${JSON.stringify(params)});`);
        } else if (token().value === "c") {
          /**
           * 如果是 c，执行 color 函数
           */
          expect(tokens[++i].type, "PARAMETERS_START");
          const params = [];// 存储参数
          // 拼接参数
          while (token().type !== "PARAMETERS_END") {
            if (token().type === "NAME" || token().type === "NUMBER") {
              params.push(token().value);
            }
            i++;
          }
          addCode(`__ds__.color("${params.join('')}");`);
        } else {
          throw new Error(`Unknown name: ${token().value}`); // 🤬 Error
        }
        break;
    }
    i++;
  }
  return out
}

function expect(t1, t2) {
  if (t1 !== t2) {
    throw new Error(`Expected ${t2}, got ${t1}`);
  }
}

同样需要对它进行测试。

const code = load('./hello.ds')
const tokens = tokenizer(code);
const output = generator(tokens);
console.log(output);

运行。

node ./index.js

得到的结果：

__ds__.start()
__ds__.rect(...[[0,0],[0,40],[40,40],[40,0]]);
__ds__.color("blue");
__ds__.end()

现在我们需要把它输出到文件中。
编写 compile 函数。

function compile(entryFile) {
  const code = load(path.join(__dirname, entryFile));
  const tokens = tokenize(code);
  const output = generator(tokens);
  console.log(output);
  fs.writeFileSync(path.join(__dirname, 'output.js'), output);
}

现在完整的编译器已经搞定了。

添加构建脚本

我们需要添加一个 build 命令来构建项目。
在 index.js 最后添加代码。

compile(process.argv[2])

在 packages.json 中的 scripts 中添加 build 命令。

"build": "node ./index.js ./hello.ds"

现在我们可以通过 npm run build 来构建项目了。

框架实现

我们的底层使用 canvas 技术来实现。
canvas 就不多赘述了，直接上代码。
创建 runtime.js 文件。

(function (global) {
  const canvas = document.getElementById('canvas');
  const ctx = canvas.getContext('2d');

  const start = () => {
    ctx.beginPath();
  }

  const rect = (...points) => {
    points.forEach(([x, y], i) => {
      if (i === 0) {
        ctx.moveTo(x, y);
      } else {
        ctx.lineTo(x, y);
      }
    })
  }

  const color = (color) => {
    ctx.fillStyle = color
  }

  const end = () => {
    ctx.fill();
    ctx.fillStyle = ''
  }

  global.__ds__ = {
    start, rect, color, end
  }
}
)(window)

创建 index.html 用来测试这个功能。

<!DOCTYPE html>
<html lang="en">
  <head>
    <meta charset="UTF-8" />
    <meta http-equiv="X-UA-Compatible" content="IE=edge" />
    <meta name="viewport" content="width=device-width, initial-scale=1.0" />
    <title>Document</title>
  </head>

  <body>
    <canvas id="canvas"></canvas>

    <script src="./runtime.js"></script>
    <script src="./output.js"></script>
  </body>
</html>

然后就运行起来了。

画掘金 Logo

掘金的 Logo 不是很复杂，只需要找到几个点的坐标就可以画出来。
拿出我的华为 Metapad paper 画个图就可以得到这些点的坐标。
不过具体的坐标画的不准确，后面又经过手动二次调整。
一共三个图形，第一个图形四个点，第二个和第三个都是六个点。
那就可以这样画。

<r(50 10, 40 20, 50 30, 60 20) c(#487df8)>
<r(30 30, 20 40, 50 57.5, 80 40, 70 30, 50 42.5) c(#487df8)>
<r(10 50, 0 60, 50 85, 100 60, 90 50, 50 70) c(#487df8)>

然后就跑起来了。

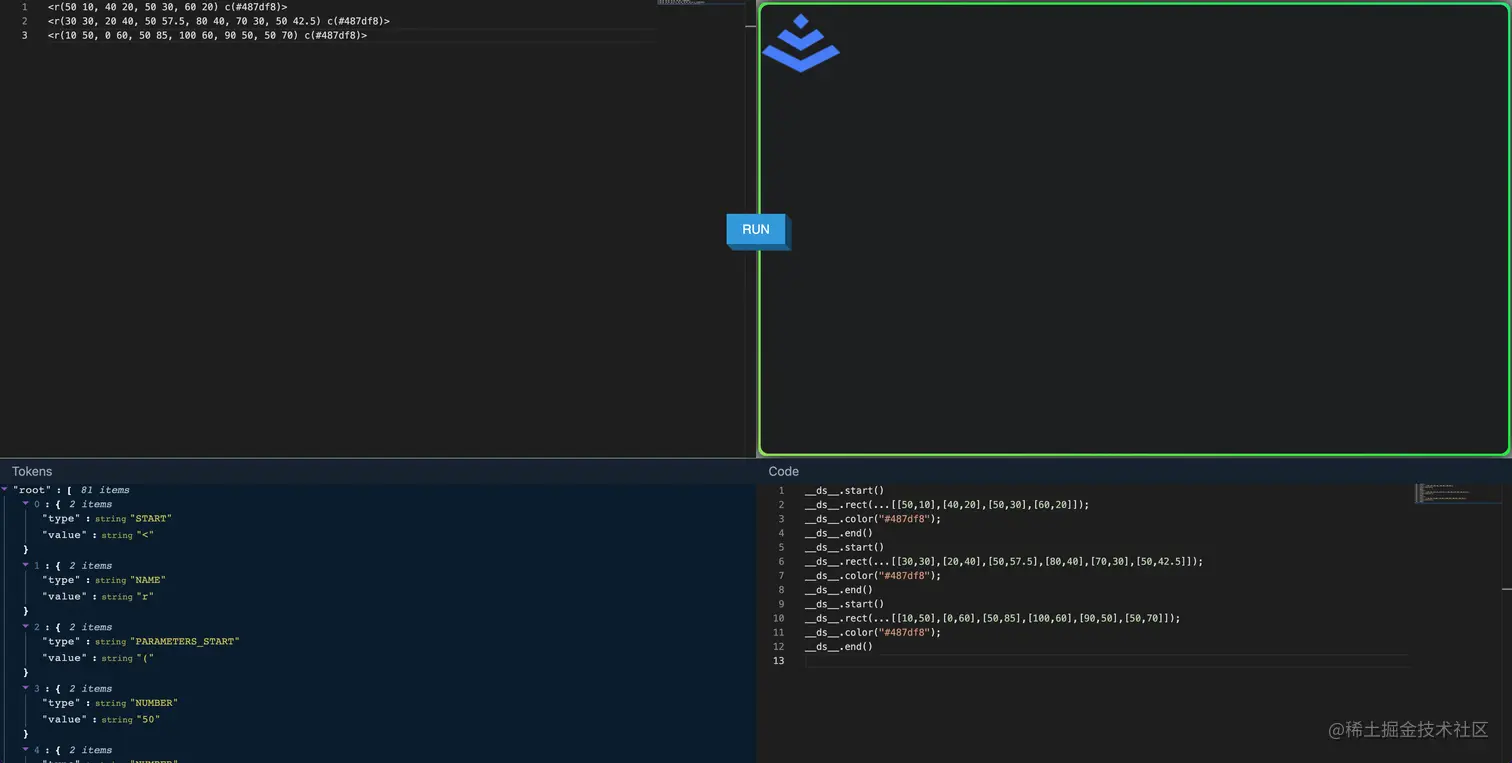

哦，对了，上面的截图是我临时做的一个 drawscript playground。
分为 4 个区域，上方左侧区域编写 DS 代码，上方右侧区域是画布。点一下中间的 RUN 按钮就可以跑了。
下方左侧区域是生成的 Tokens，下方右侧区域是生成的 Code。
没什么技术含量，就不多赘述了。

结语

小玉终于又找到有挑战性的事情做了。
我还给小玉布置了一系列任务：

添加 a（arc）函数来画弧形
添加 l（line）函数来画线
添加 qc（quadratic curve）函数来画二次贝塞尔曲线
添加 bc（bezier curve）函数来画三次贝塞尔曲线
支持用 node.js 绘制出 canvas 并导出 png。
......

估计这个简单的编程语言够她研究一段时间的。
对了，我还把它部署到线上环境去了，感兴趣的小伙伴可以去试试哦！
线上体验地址：drawscript.vercel.app/
源码地址：github.com/luzhenqian/…
