1. 概述

WebGL 是什么？

WebGL（全写Web Graphics Library）是一种3D绘图协议，这种绘图技术标准允许把JavaScript和OpenGL ES 2.0结合在一起，通过增加OpenGL ES 2.0的一个JavaScript绑定，WebGL可以为HTML5 Canvas提供硬件3D加速渲染，这样Web开发人员就可以借助系统显卡来在浏览器里更流畅地展示3D场景和模型了，还能创建复杂的导航和数据视觉化。显然，WebGL技术标准免去了开发网页专用渲染插件的麻烦，可被用于创建具有复杂3D结构的网站页面，甚至可以用来设计3D网页游戏等等。

WebGL 为什么不像其他前端技术那么简单？

因为 WebGL 的技术栈和传统的 Web 前端技术有极大的差别。相对而言，传统 Web 前端使用的 API 比较高级，不存在太多需要理解的底层原理和概念，而 WebGL 的核心是 OpenGL，它是 OpenGL 在 Web 上的实现。OpenGL 是通过操作 GPU 来完成图形绘制渲染的，因此它的 API 相对比较底层，使用起来较为繁琐，这使得一些习惯于前端开发的工程师很难适应，所以就会觉得学习门槛较高。

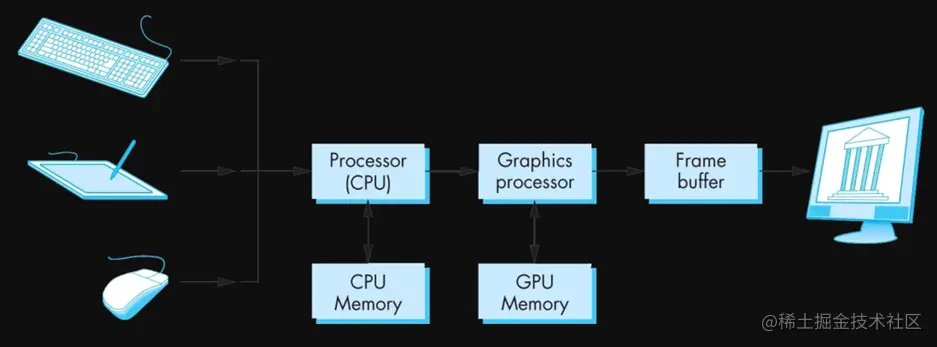

2. Modern Graphics System 现代图形系统

组成


  • 光栅（Raster）：几乎所有的现代图形系统都是基于光栅来绘制图形的，光栅就是指构成图像的像素阵列。
  • 像素（Pixel）：一个像素对应图像上的一个点，它通常保存图像上的某个具体位置的颜色等信息。
  • 帧缓存（Frame Buffer）：在绘图过程中，像素信息被存放于帧缓存中，帧缓存是一块内存地址。
  • CPU（Central Processing Unit）：中央处理单元，负责逻辑计算。
  • GPU（Graphics Processing Unit）：图形处理单元，负责图形计算。

图形渲染的过程


  1. 轮廓提取 / meshing
  2. 光栅化
  3. 帧缓存
  4. 渲染

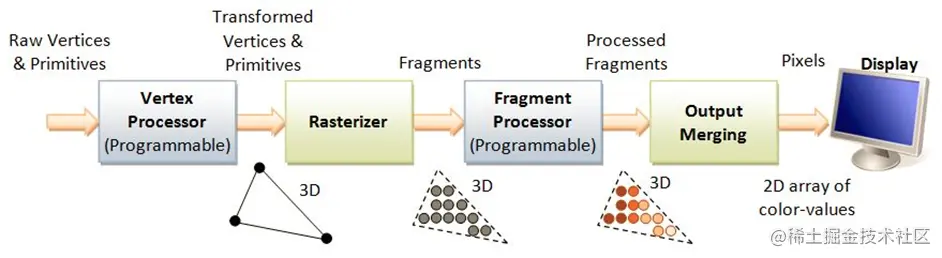

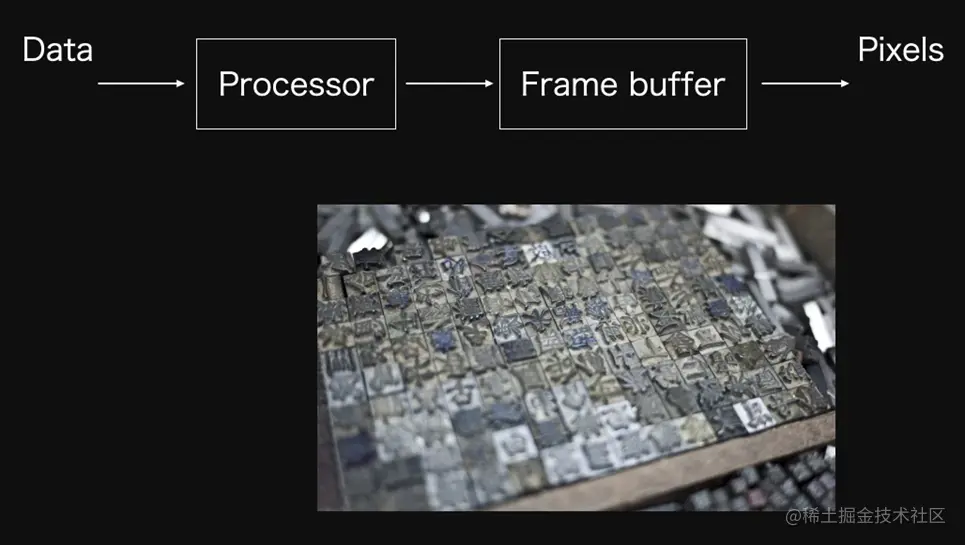

渲染管线 The Pipeline

image.png 处理单元为什么要分成CPU和GPU

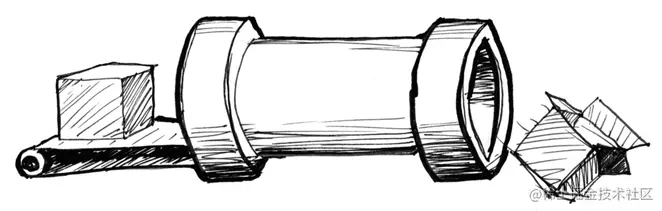

我们知道CPU的一个核心在同一时间内，只能处理一个任务，就像一个管道，不能并行处理；CPU的核心数越多（8核，16核）等，可以并行处理很多任务，但是CPU的核心数不可能成千上万；当我们处理图形渲染的任务时，假如处理一张图片（800x600），像素个数48w，我们只需要算出每个像素在当前位置上的颜色即可；但是我们如果用CPU来处理的话，就像在管道里边塞了一堆沙子，而我们却需要一个一个的进行串行处理，这不能忍。


我们可以使用GPU来处理这一堆沙子，GPU的特点：

  • GPU由大量的小运算单元构成
  • 每个运算单元只负责处理很简单的计算
  • 每个运算单元彼此独立
  • 因此所有计算可以并行处理

这样就像是有多个管道了：


3. OpenGL 与 WebGL

image.png WebGL是OpenGL的子集，是在浏览器上的一种实现；OpenGL是一种图形渲染引擎。

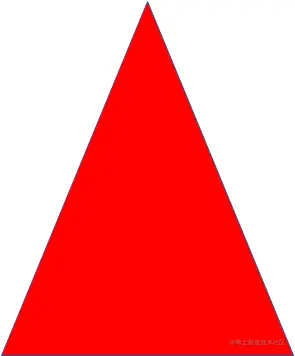

4. 使用WebGL绘制三角形

image.png 步骤：

  1. 创建 WebGL 上下文
  2. 创建 WebGL Program
  3. 将数据存入缓冲区
  4. 将缓冲区数据读取到 GPU
  5. GPU 执行 WebGL 程序，输出结果
  1. 创建 WebGL 上下文
<canvas style="width:500px; height:500px;"></canvas>

const canvas = document.querySelector('canvas');
const gl = canvas.getContext('webgl');

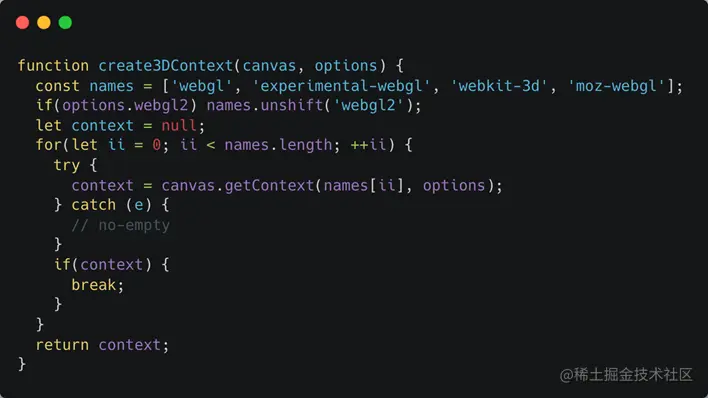

适配老版本的创建 WebGL 上下文


  1. 书写着色器 The Shaders

WebGL 中有两个着色器：

  1. Vertex Shader 顶点着色器 主要用于处理图形的轮廓
  2. Fragment Shader 片元着色器 处理轮廓后，点光栅化后，把像素点映射到片段着色器上，进行颜色的处理。

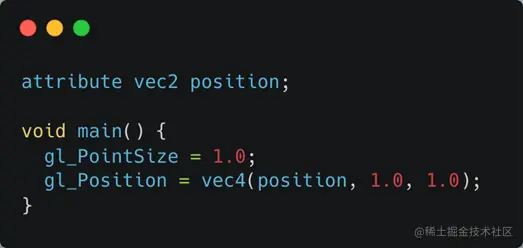

Vertex Shader

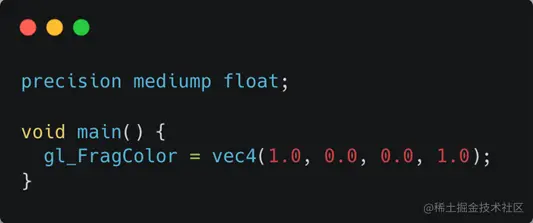

Fragment Shader

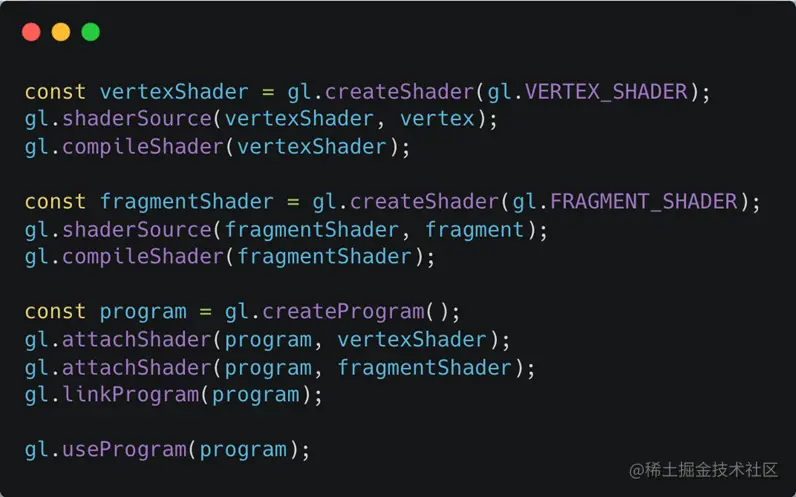

  1. 利用顶点着色器和片元着色器创建 WebGL Program 程序


        //创建顶点着色器
        const vertexShader = gl.createShader(gl.VERTEX_SHADER);
        gl.shaderSource(vertexShader, vertex);
        gl.compileShader(vertexShader);
        //创建片元着色器
        const fragmentShader = gl.createShader(gl.FRAGMENT_SHADER);
        gl.shaderSource(fragmentShader, fragment);
        gl.compileShader(fragmentShader);

        //创建program
        const program = gl.createProgram();
        gl.attachShader(program, vertexShader);
        gl.attachShader(program, fragmentShader);
        gl.linkProgram(program);
        gl.useProgram(program);

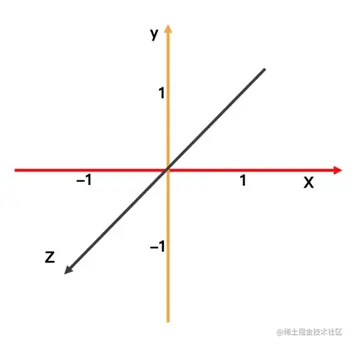

理解WebGL中的坐标系


WebGL 中的坐标系以canvas中心点为原点，分为x, y, z三轴，三维坐标系。

归一化：x, y, z轴默认长度最大值为1，最小值为-1

  1. 通过类型数组（Typed Array），把三个点存储到32位浮点型的数组中
const points = new Float32Array([
      -1,-1,
       0,1,
       1,-1
]);

Data to Frame Buffer 把数据送到帧缓冲区

const bufferId = gl.createBuffer();
gl.bindBuffer(gl.ARRAY_BUFFER,bufferId);
gl.bufferData(gl.ARRAY_BUFFER,points,gl.STATIC_DRAW);

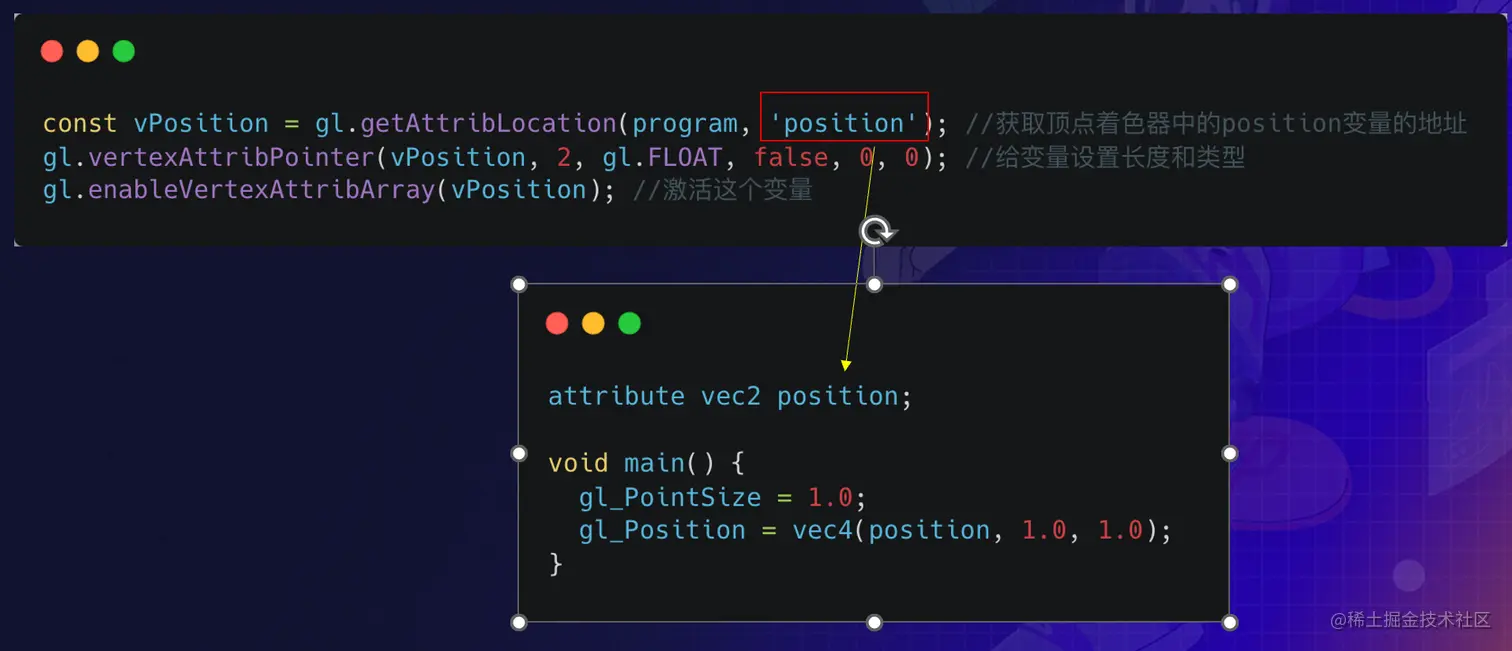

  1. 帧缓冲区到GPU

送到缓冲区的数据会通过顶点着色器和片段着色器去执行WebGL的progrem


  1. 输出到页面
gl.clear(gl.COLOR_BUFFER_BIT);
gl.drawArrays(gl.TRIANGLES, 0, points.length / 2);


5. 推荐资源

  1. The book of shaders
  2. Mesh.js
  3. glsl-doodle
  4. SpriteJS
  5. ThreeJS
  6. ShaderToy
