深入理解 K8S 资源管理和调度｜ 青训营笔记

这是我参与「第四届青训营 」笔记创作活动的的第17天

Kubernetes 简介

为什么需要 Kubernetes ？

  • 容器相比于传统的虚拟化技术，更轻量，更敏捷，更易于管理，运维成本更低；

    • 一次打包，任意地方运行

  • 如果容器规模巨大，如何编排管理容器也是个巨大的挑战，需要一个强大的管理系统，Kubernetes 在这方面表现很好

    • 基于 google 超过 15 年的大规模容器管理经验；
    • 功能丰富，易于扩展，架构优雅；
    • 社区活跃，仅次于 Linux 的全球第二大社区；

Kubernetes 是什么?

Kubemetes is a portable, extensible, open source platform for managing containerized workloads and services, that facilitates both declarative configuration and automation.

  • 特点:便携，可扩展，开源的容器管理平台
  • 目的：管理容器应用和服务
  • 作用： 声明式配置和自动化

Kubernetes 特性

  • 服务发现和负载均衡

  • 存储编排

  • 自动发布，回滚

  • 自愈

  • 秘钥，配置管理

  • 资源管理，应用编排调度

Kubernetes 核心概念

  • Pod

  • PVC/PV/StorageClass

  • Deployment

  • Statefulset

  • Node

image-20220819112905563

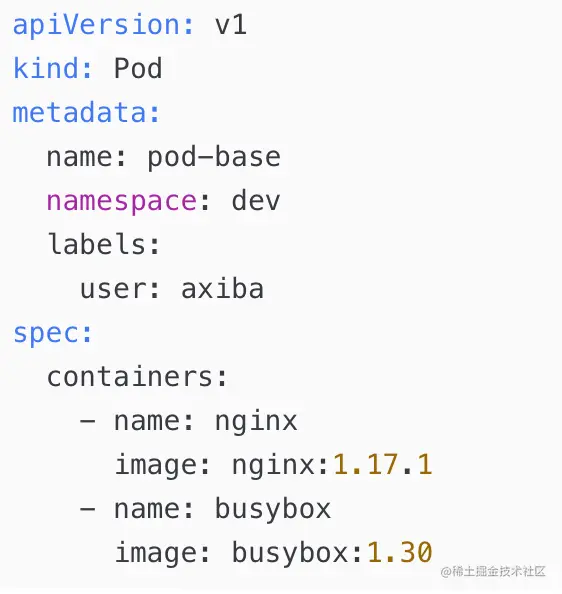

Pod

image-20220819112946763

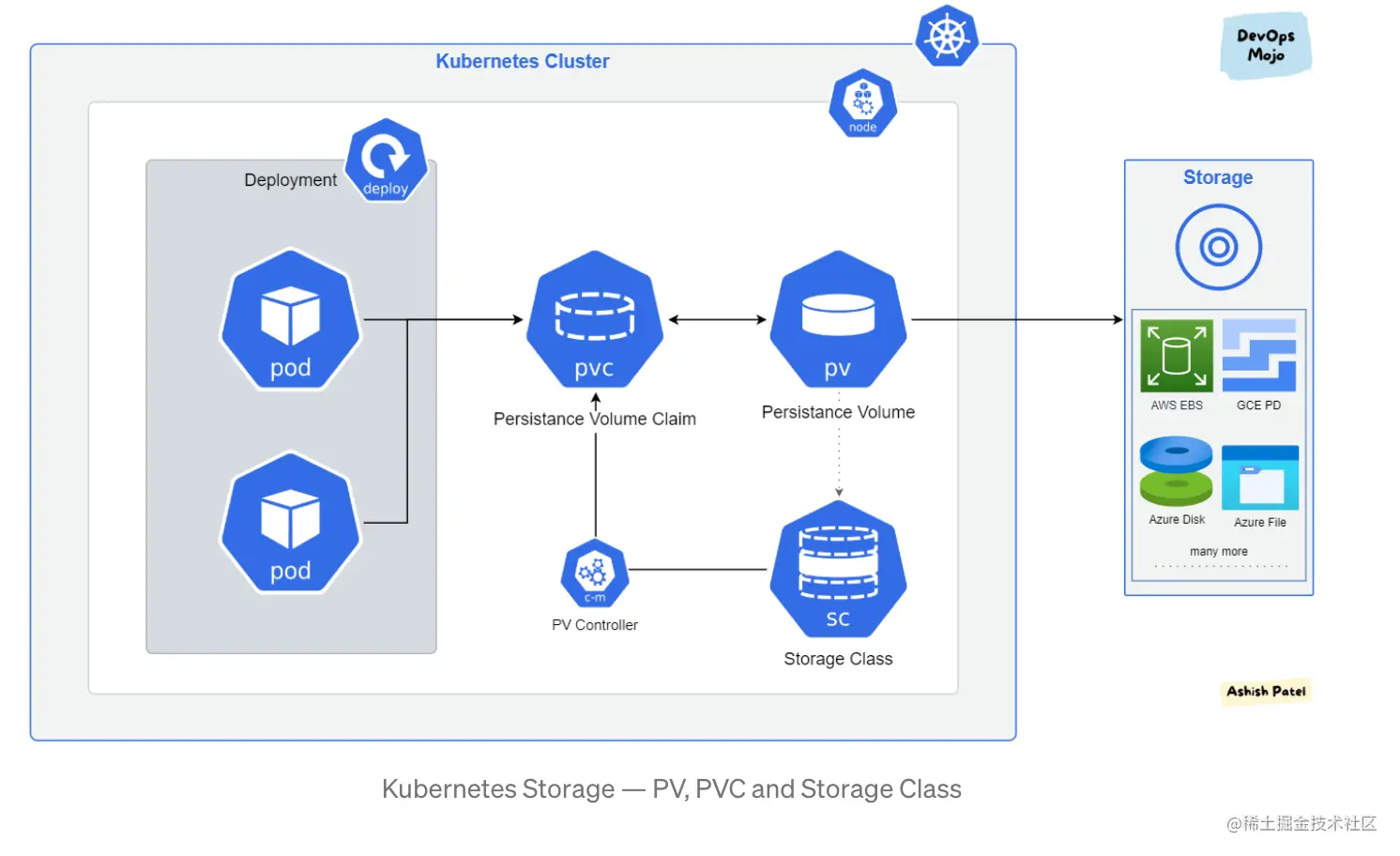

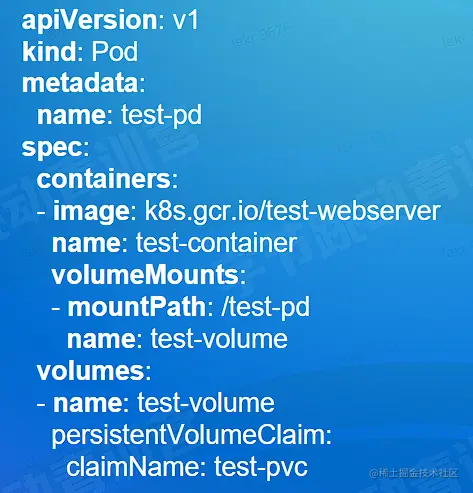

Volume/PV/PVC/StorageClass

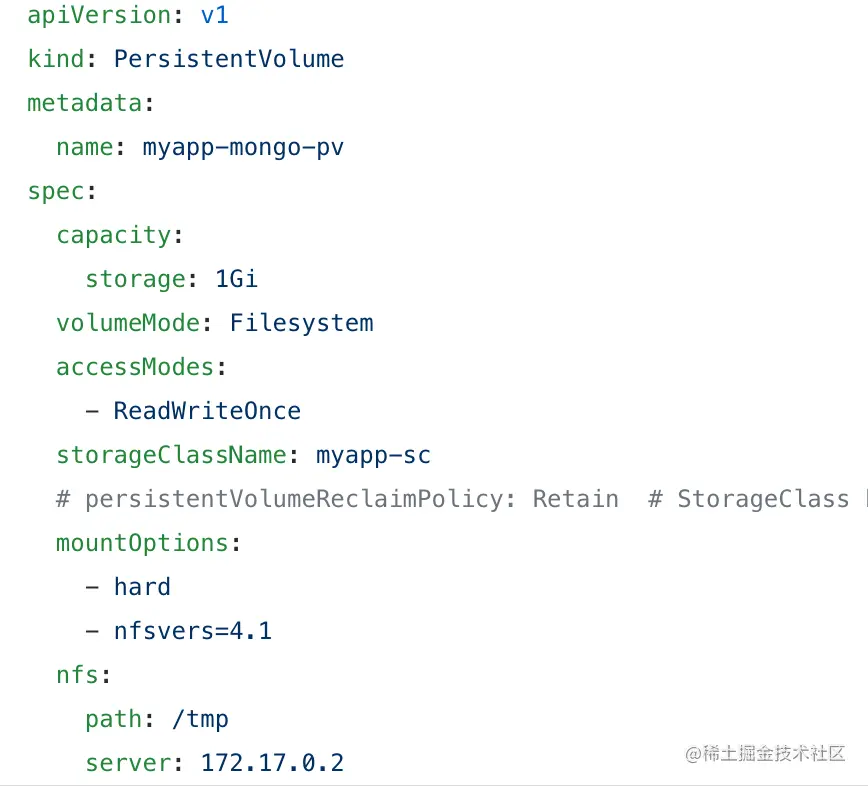

PV

image-20220819151819115

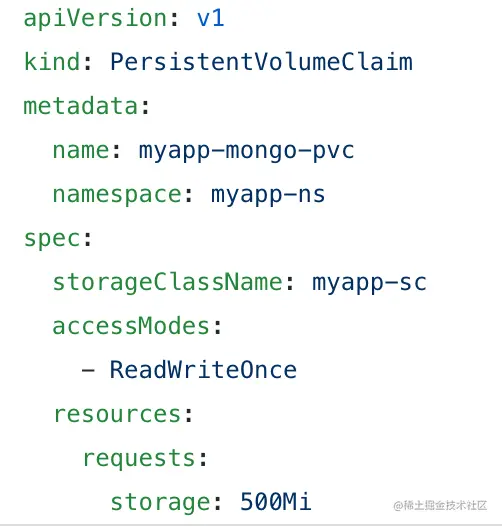

PVC

image-20220819151854856

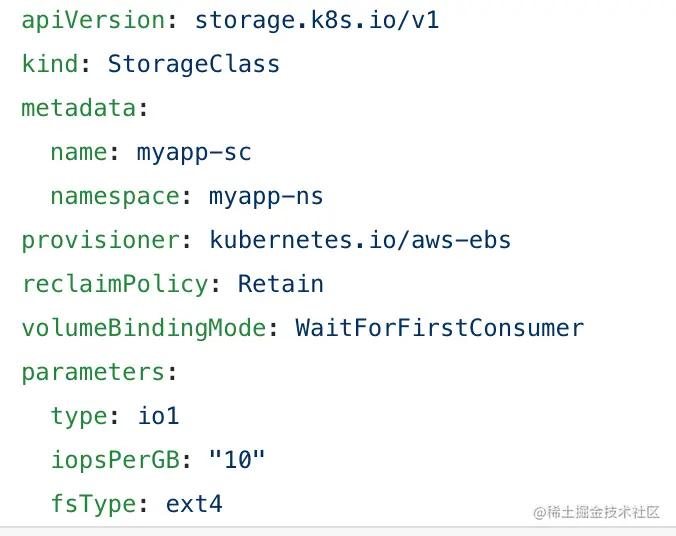

SC

image-20220819151915436

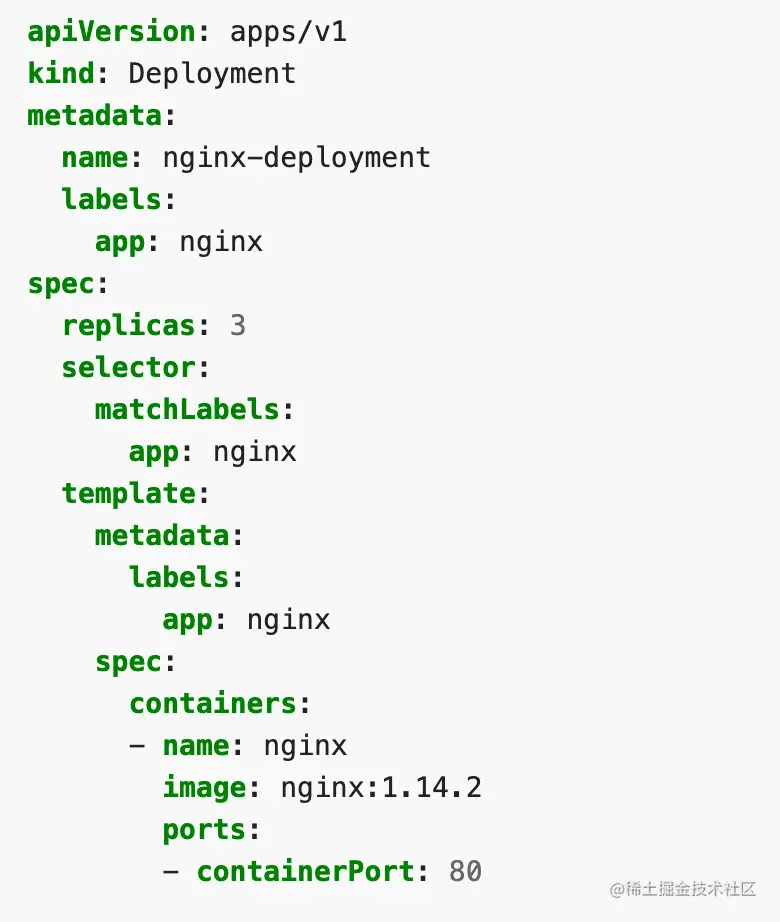

Deployment

image-20220819151951966

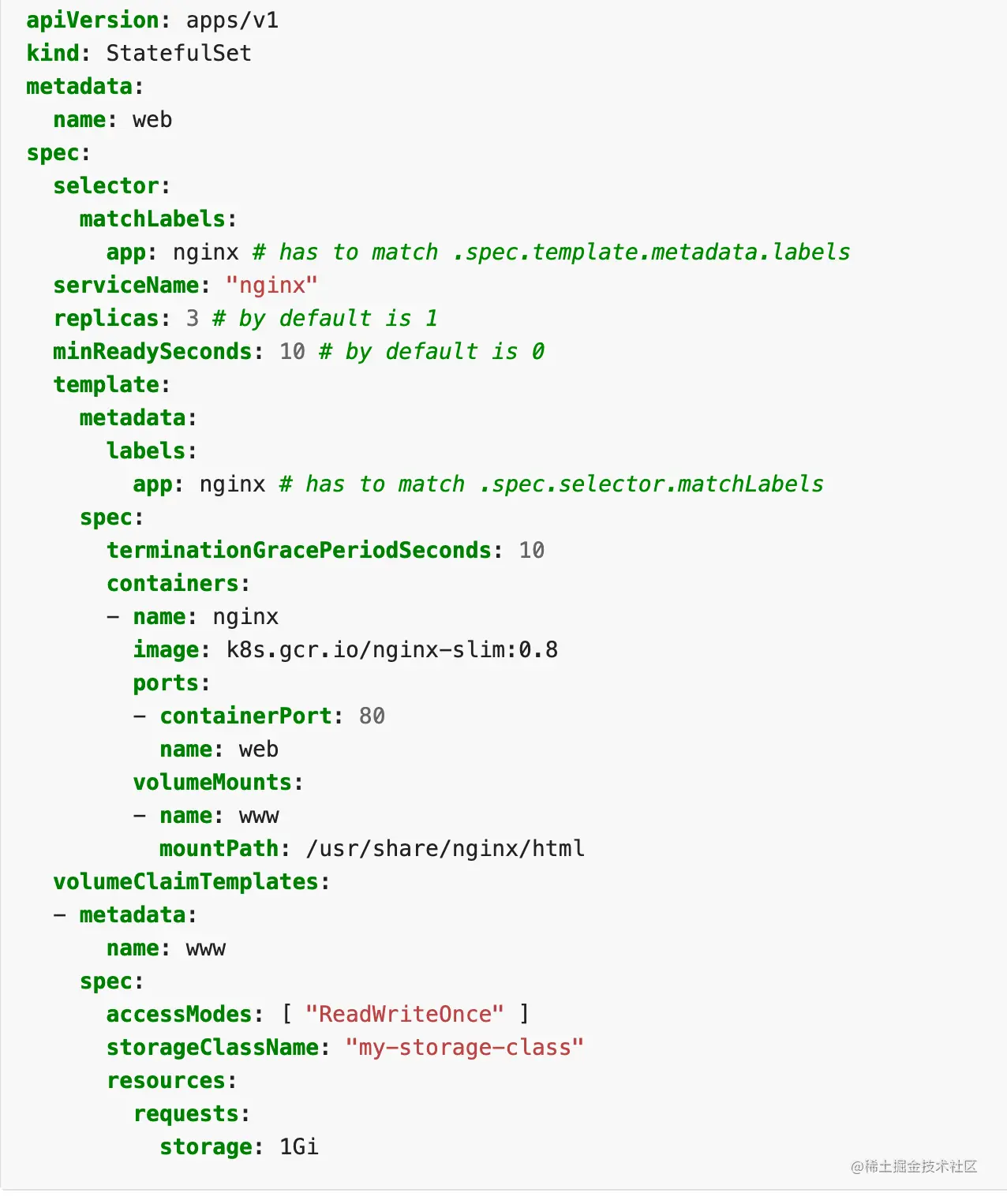

StatefulSet

image-20220819152043082

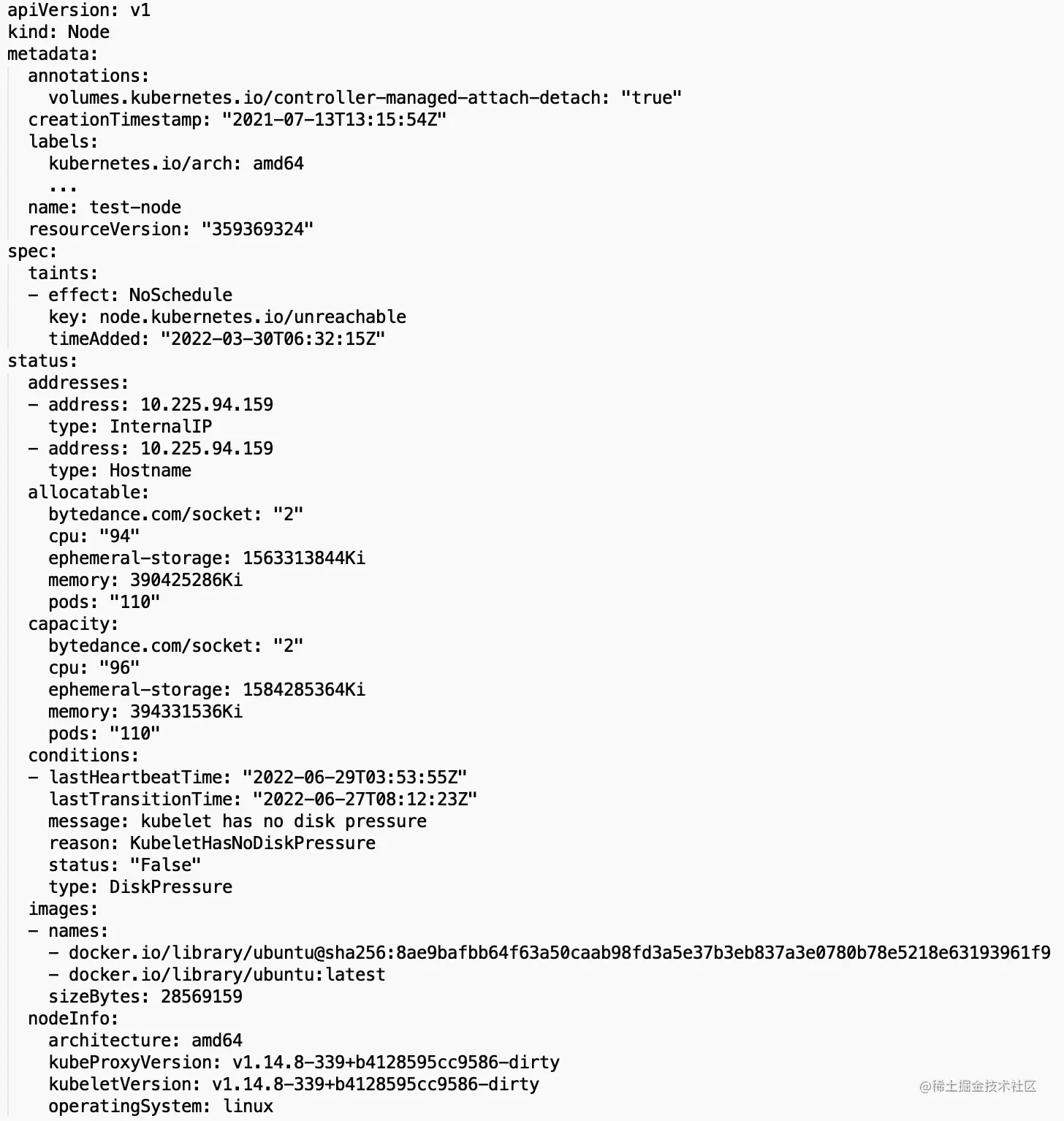

Node

image-20220819152112375

Kubernetes 设计准则

  • Declarative > imperative: State your desired results, let the system actuate
  • Control loops: Observe, rectify, repeat
  • Simple > Complex: Try to do as little as possible
  • Modularity: Components, interfaces, & plugins
  • Legacy compatible: Meet users where they are, requiring apps to change is a non-starter
  • Open>Closed:Open Source, standards, REST, JSON, etc.

Kubernetes 架构

image-20220819152637452

  • ETCD
    • 持久化数据中心
    • 维护集群中所有数据的有序性和一致性
    • 事件机制同步数据变更
  • APIServer
    • 对所有组件提供 API 接口
    • 负责 admission，鉴权等功能
    • 提供后端 etcd 数据 cache，降低 ETCD 压力
    • 结合 ETCD，提供 List-Watch 机制
  • Controller-manager
    • 提供一系列控制器，负责维护各种对象的生命周期 比如： Node controller， PV controller， Deployment controller， StatefulSet controller 等
  • Scheduler
    • 负责应用实例的调度，把Pod绑定到合适的 Node
  • Kubelet
    • 基于 Pod 声明，真正开始启动容器，负责容器生命周期维护
  • Kube-proxy
    • 网络代理，负责维护节点网络规则，接管 Pod 出入流量

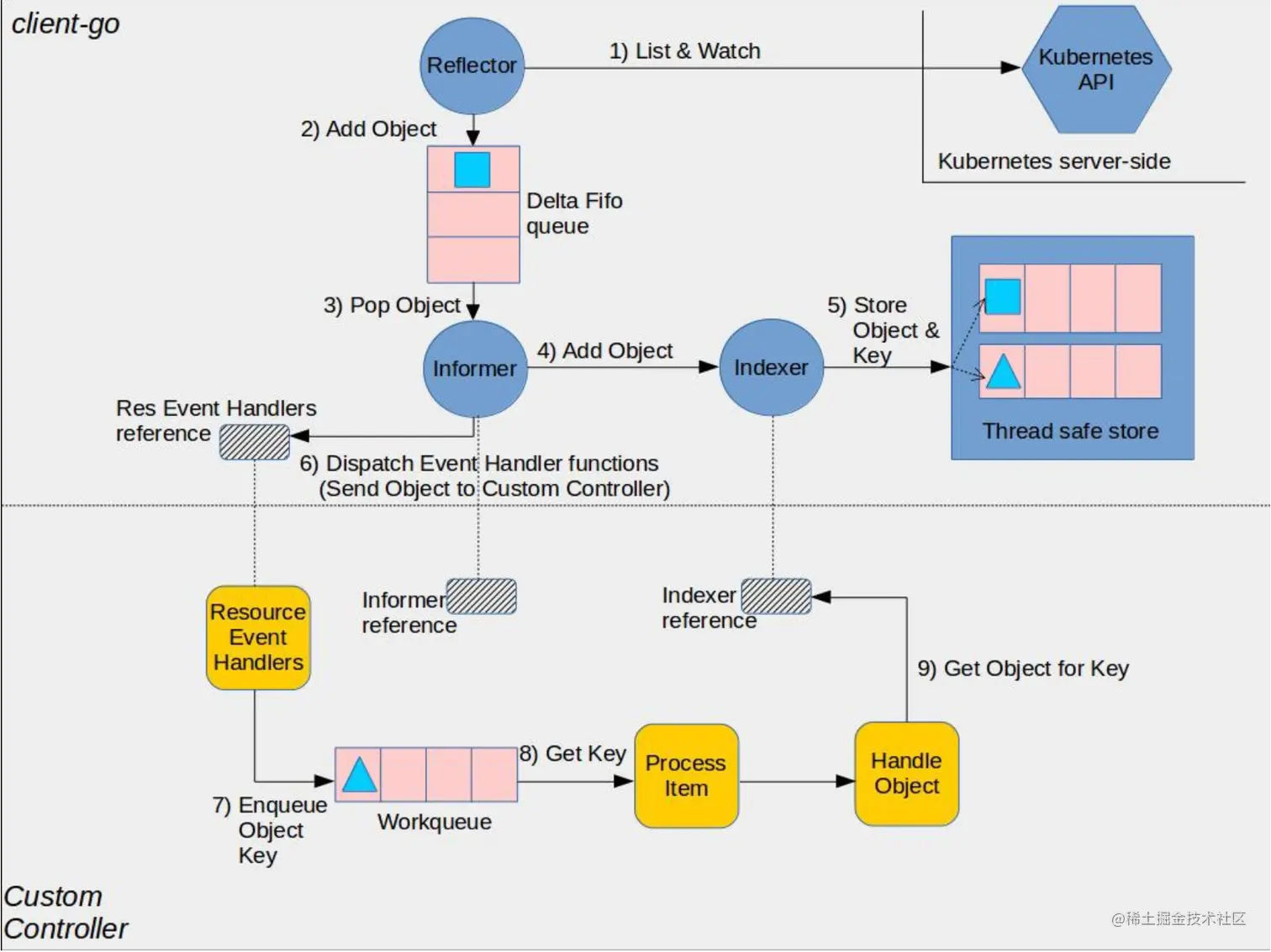

Kubernetes 核心通信机制 - List-Watch

image-20220819153216534

Kubernetes 核心功能

  • 服务发现和负载均衡
  • 存储编排
  • 自动发布，回滚
  • 自愈
  • 秘钥，配置管理
  • 资源管理，应用编排调度

Kubernetes 资源管理

资源种类

  • 计算类

    • 原生： CPU，memory，等；
    • 可通过 Device plugin 方式支持的非原生： numa，socket。。。

  • 存储类

    • 原生：
      • 临时存储： Ephemeral storage，EmptyDir 等
      • 持久化 (PV): Cinder, RBD, Cephfs, NFS, GlusterFS...
    • 可以通过 CSI 方式扩展支持其他存储；

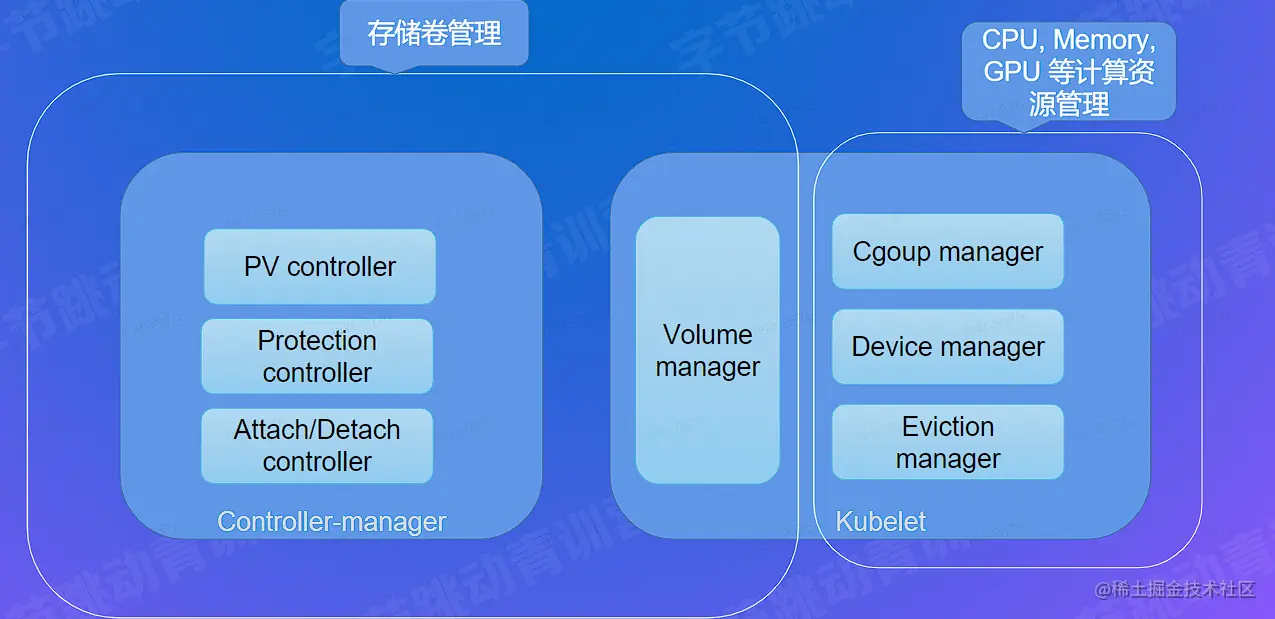

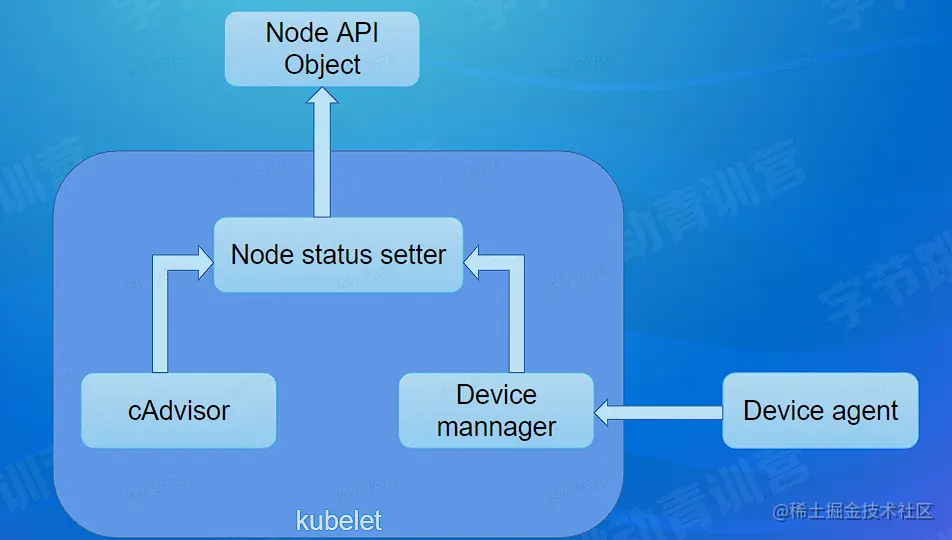

资源上报

image-20220819153939840

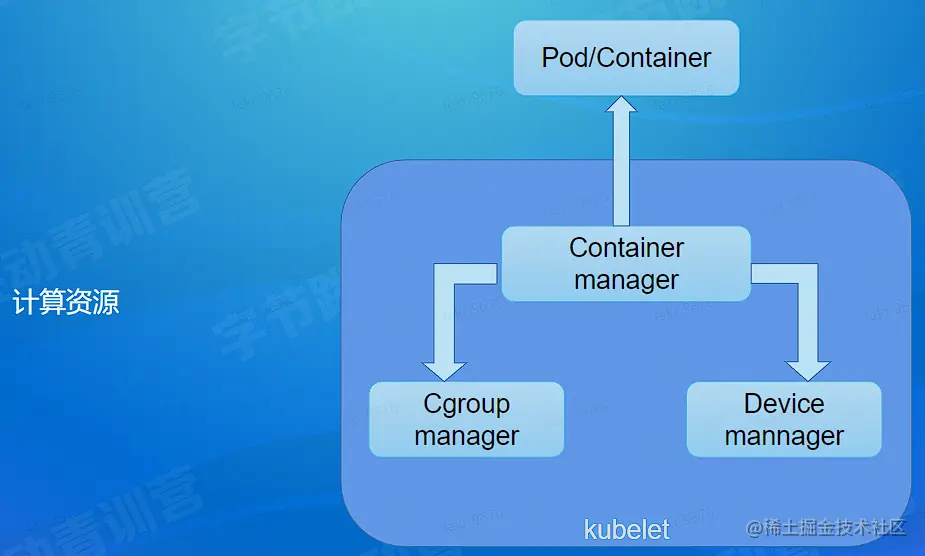

  • 计算资源分配：

    • Kubelet -> cgroup manager -> cpu, memory...
    • Kubelet -> device manager -> extended resources

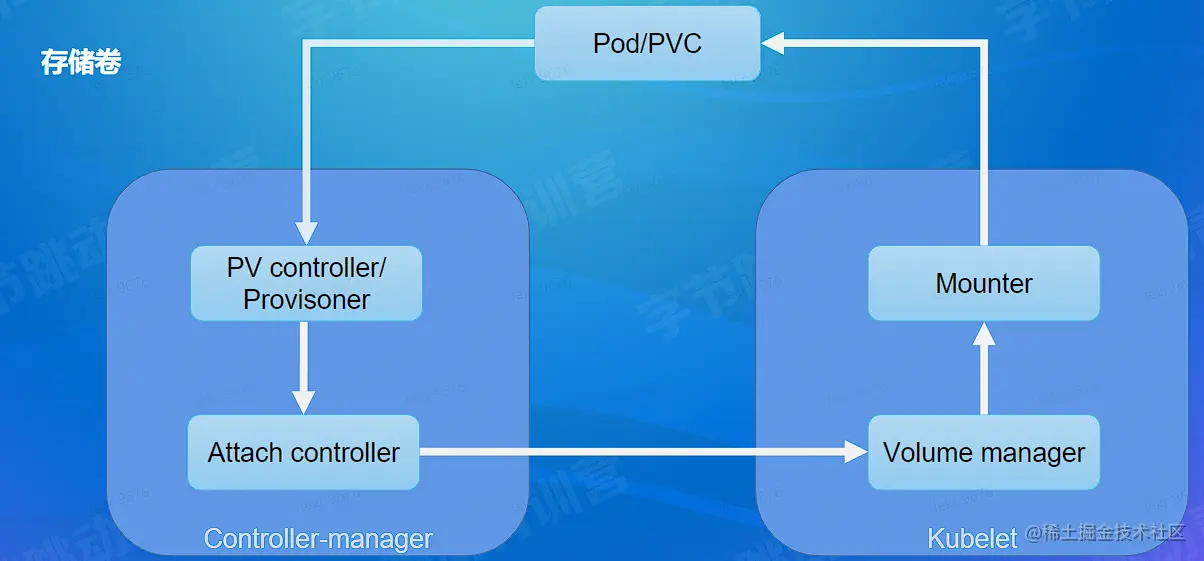

  • 存储资源分配：

    • Controller manager -> provisioner -> attacher -> mounter

资源分配

image-20220819160613482

  • 计算资源分配：

    • Kubelet -> cgroup manager -> cpu, memory...
    • Kubelet -> device manager -> extended resources

  • 存储资源分配：

    • Controller manager -> provisioner -> attacher -> mounter

资源状态维护

image-20220819161033203

  • 计算资源状态维护：

    • kubelet/cgroup manager/device manager/evictioner manager -> cpu, memory, extended resources

  • 存储资源维护

    • PV controller -> PV/PVC

资源回收

image-20220819161120762

  • 计算资源回收：
    • Kubelet -> cgroup manager -> cpu, memory...
    • Kubelet -> device manager -> extended resources

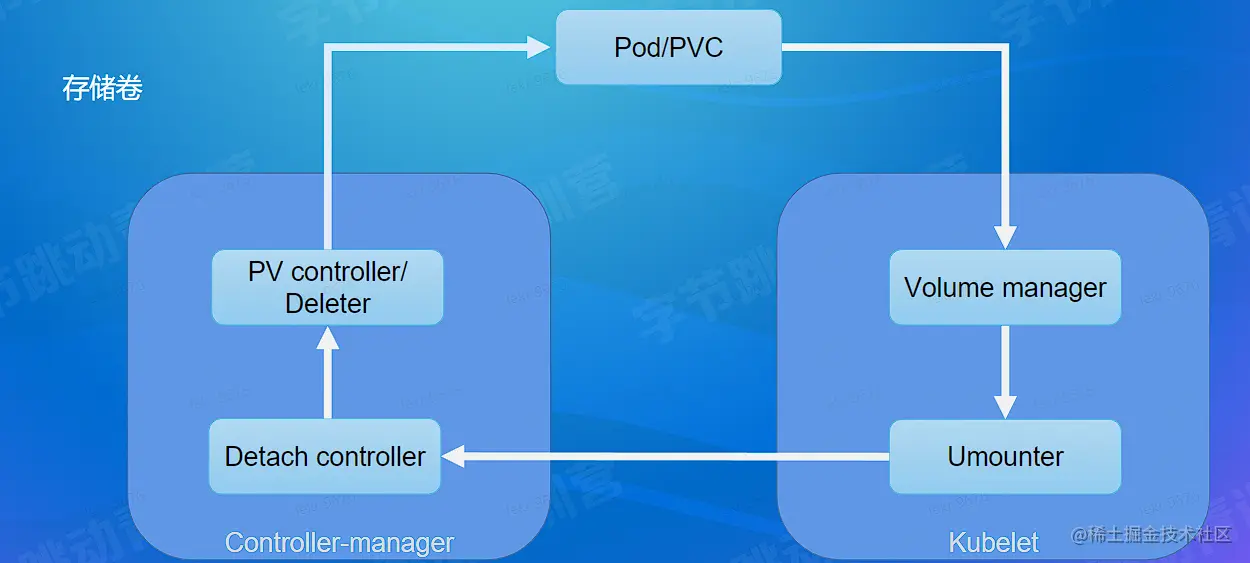

image-20220819161143244

  • 存储资源回收：
    • Controller manager -> unmounter -> detacher -> deleter

Kubernetes 调度

资源申请

申请 cpu 内存 硬盘这些资源

  • 资源申请：
    • request 保证最少有多少资源
    • limit 最大程度可以使用多少资源，超过会被资源回收

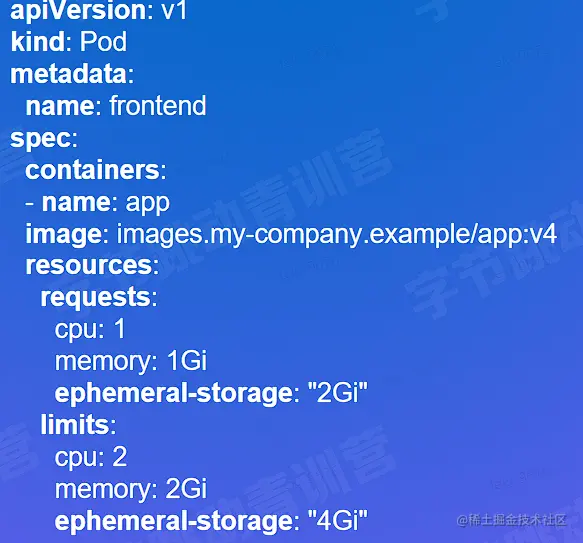

Cpu 内存

image-20220819161333398

存储

image-20220819161506898

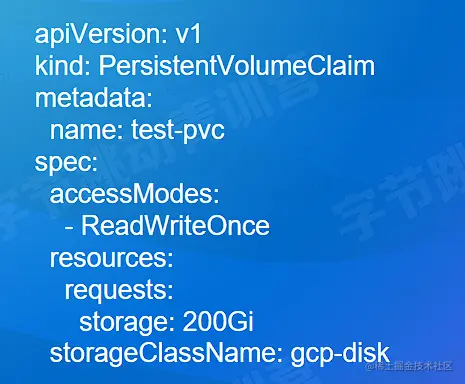

PVC

image-20220819161536625

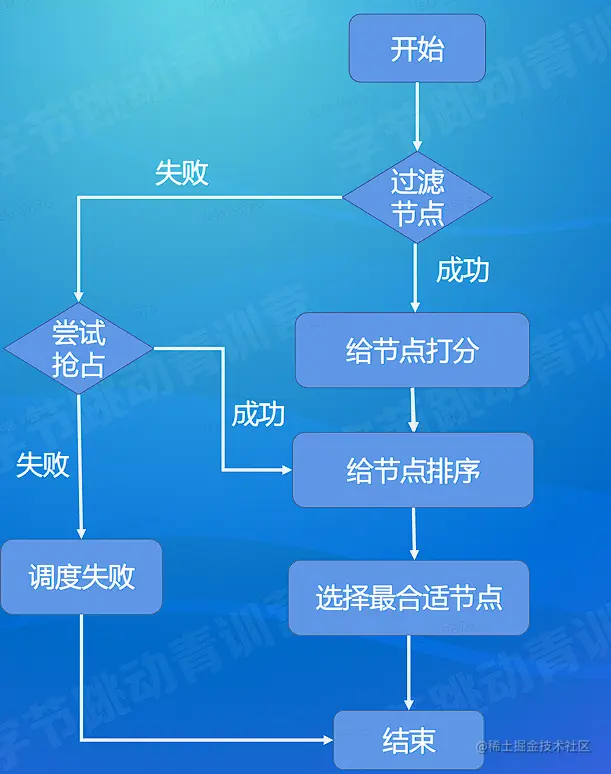

调度流程

image-20220819161620968

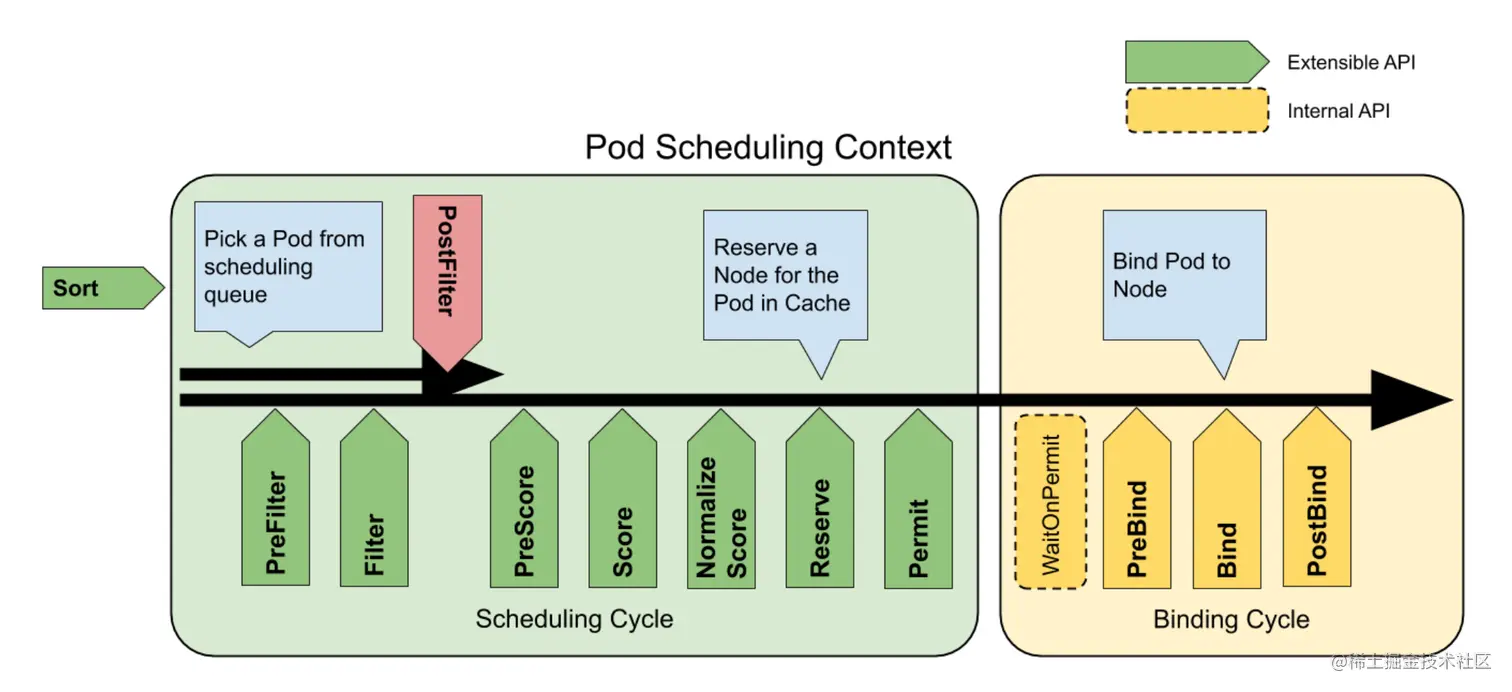

调度框架

image-20220819161654255

主要分为几个步骤：

  • 过滤

    • Pre-Filter: 进行一些全局的准备工作，防止流程中多次重复计算；
    • Filter: 基于 Pod 的约束，进行 Pod -> Node 的匹配工作；
    • Post-Filter: 如果没有一个合适的节点，则进行一些抢占行为（驱逐低优任务），看是否能找到合适节点；

  • 打分

    • 基于前面的过滤节点，对合适的节点进行打分，按照分值高低进行排序；
    • 如果前面没有合适的节点，则直接调度失败；

  • 任务分配

    • Reserve: 在调度器 cache 里面缓存调度结果，为了解决异步 API 操作带来的时延问题；
    • Permit： 扩展接口，可以在这里支持一些扩展语音，比如： Gang 等；
      • 结果有三类： 失败，成功，等待
        • 失败： 直接返回调度失败结果；
        • 成功： 直接通过；
        • 等待： 则异步等待，不阻塞其他流程；
    • Pre-Bind: 任务运行前的一些准备操作，比如： 动态创建 Volume 等；
    • Bind: 把 Pod 绑定到 Node，即： 给应用分配运行节点；

案例 MySql + WordPress

官方教程

优化实践

Kubernetes 还可以更好

  • 非原生资源的精细化管理能力
  • 动态资源接入，管理能力
  • 调度功能和性能
  • 调度质量

Kubernetes 与 Yarn 的一些不同点

  • 基本单位：

    • Yarn： Container；
    • Kubernetes： Pod；

  • 资源管理的扩展能力：

    • Yarn： 没提供 Plugin 机制，侵入性较大；
    • Kubernetes： plugin 机制扩展，侵入性小；

  • 调度模式：

    • Yarn: Node -> Task
    • Kubernetes: Task -> Node

  • 系统设计

    • Yarn: 节点缓存，无核心中心化存储；
    • Kubernetes： 中心化存储；

字节的一些工作

  • 非原生资源：

    • Socket, numa, local disk, NIC, mbw...

  • 动态资源：

    • CPU 实时负载，利用率...

  • 调度功能&性能优化：

    • Gang
    • 应用级别亲和性约束能力支持；
    • 微拓扑调度能力支持；
    • 资源预留；
    • 系统重构： 分布式系统
    • 等

  • 调度质量改善：

    • 重调度；
    • 业务上下游亲和性策略；
    • 实时负载均衡策略；
    • 碎片整理，优化等
