CLion用于STM32开发配置

1 开发工具平台搭建细节

首先知乎参考[稚晖]

• zhuanlan.zhihu.com/p/145801160

1.1 软件环境

• Windows 10
• STM32CubeMX
• Clion-2019
• MinGW
• OpenOCD
• arm-none-eabi-gcc

1.2 CLion配置

• 1 MinGW
• Clion需要使用MinGW环境来配置工具链，安装方法如下：
  首先去MinGW主页下载最新版本的MinGW： Minimalist GNU for Windows，这是MinGW的安装器： 重启电脑，然后在命令窗口中输入下面的命令验证安装是否成功：
  gcc -v
• 2 arm-none-eabi-gcc
• Windows到这里下载：developer.arm.com/open-source… ，选择ZIP压缩包形式的：
• 然后重启使得环境变量生效之后可以在命令行里用以下语句测试：
  arm-none-eabi-gcc -v
  如果有信息输出,那就是装好了。

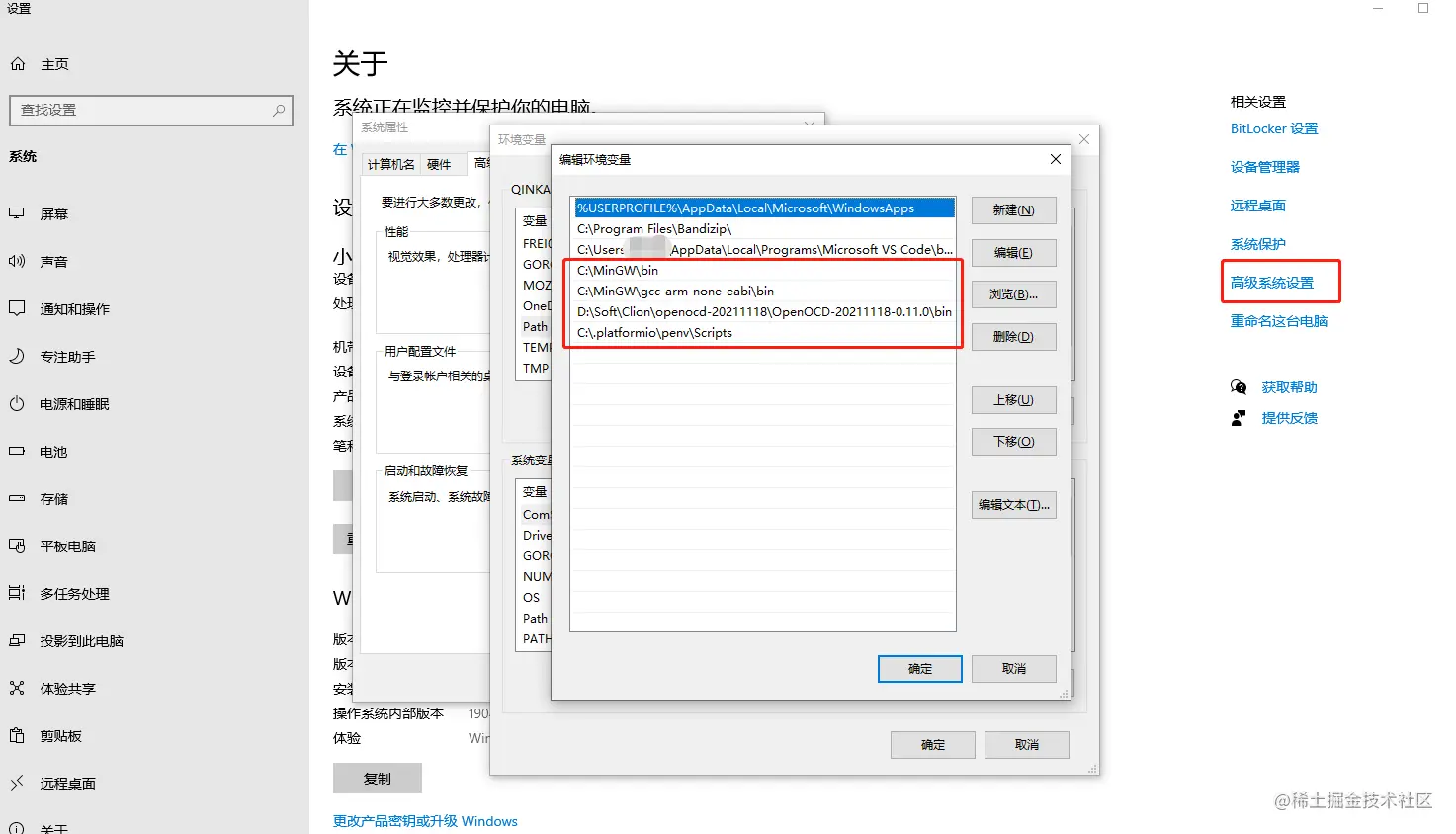

• 3 环境变量配置

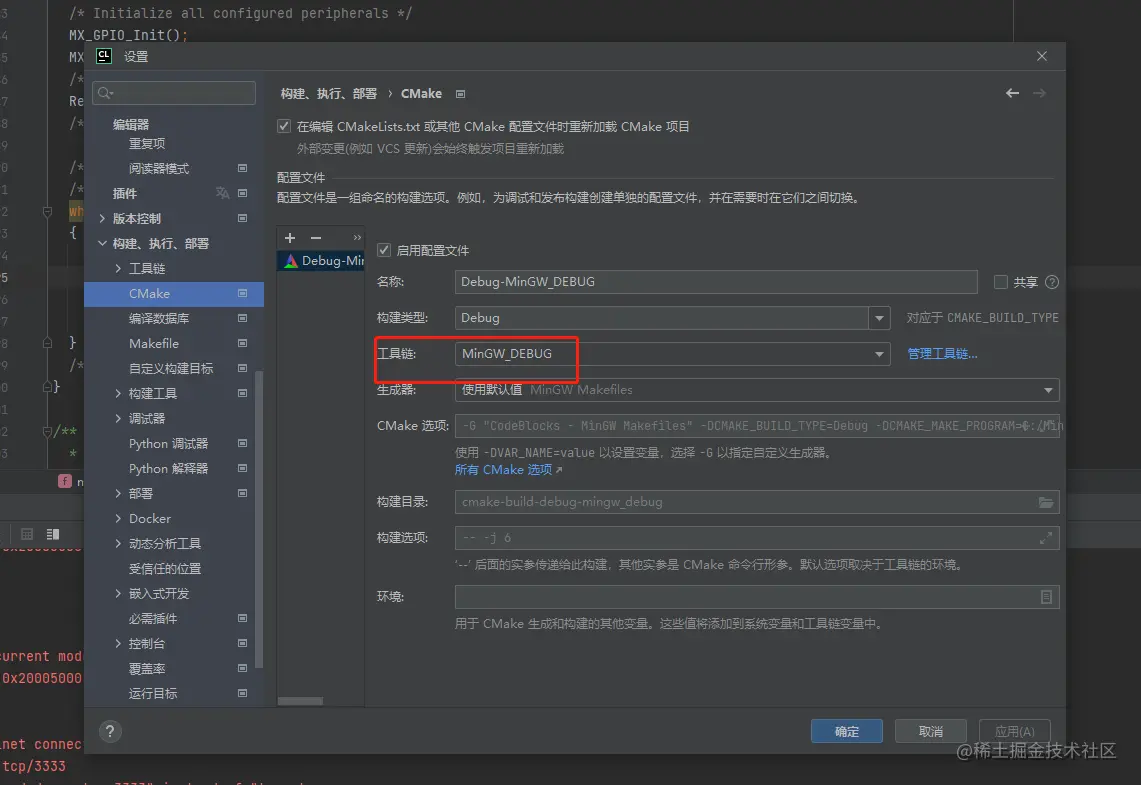

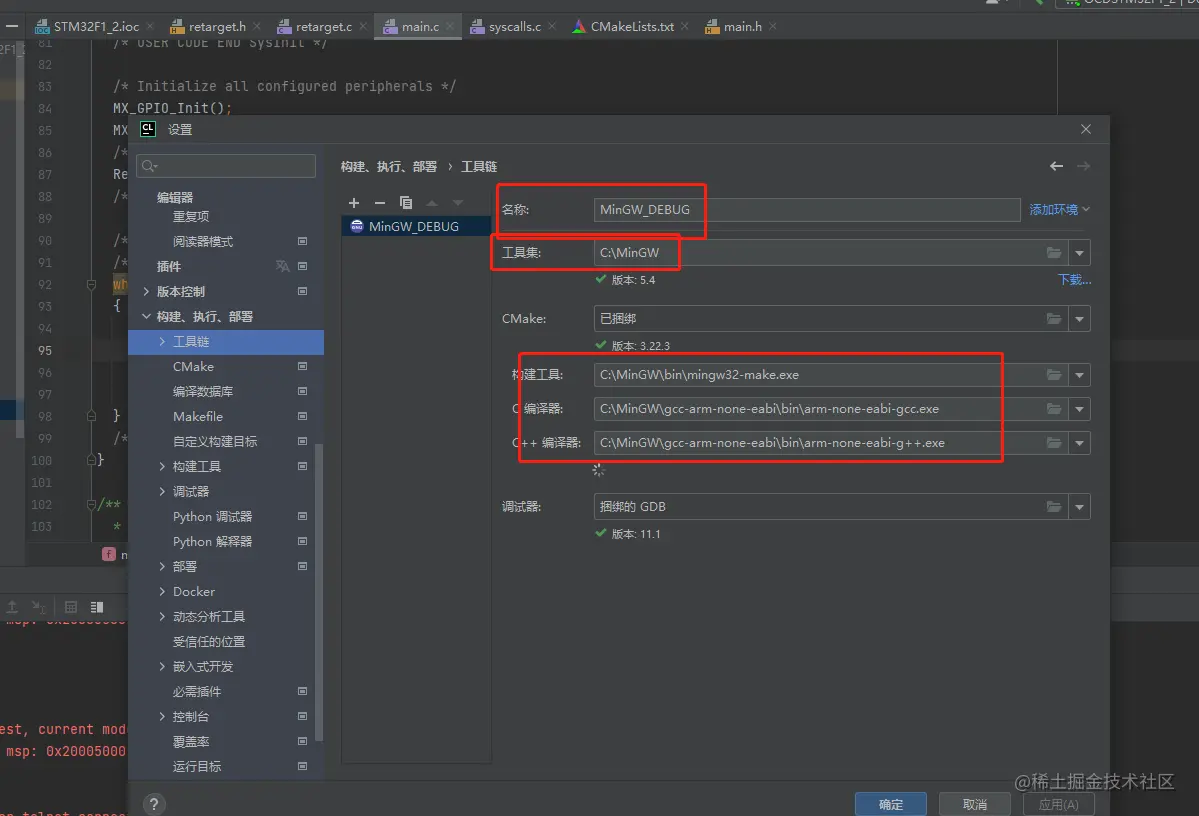

• 4 工具链配置
• 5 Printf输出打印配置
• 6 OpenOCD及STM32CubeMX配置
• OpenOCD是用于对STM32进行下载仿真的工具，是一个开源软件包，Windows版本下从这里下载，在CLion中配置OpenOCDD及STM32CubeMX的方法

1.3 串口打印乱码解决

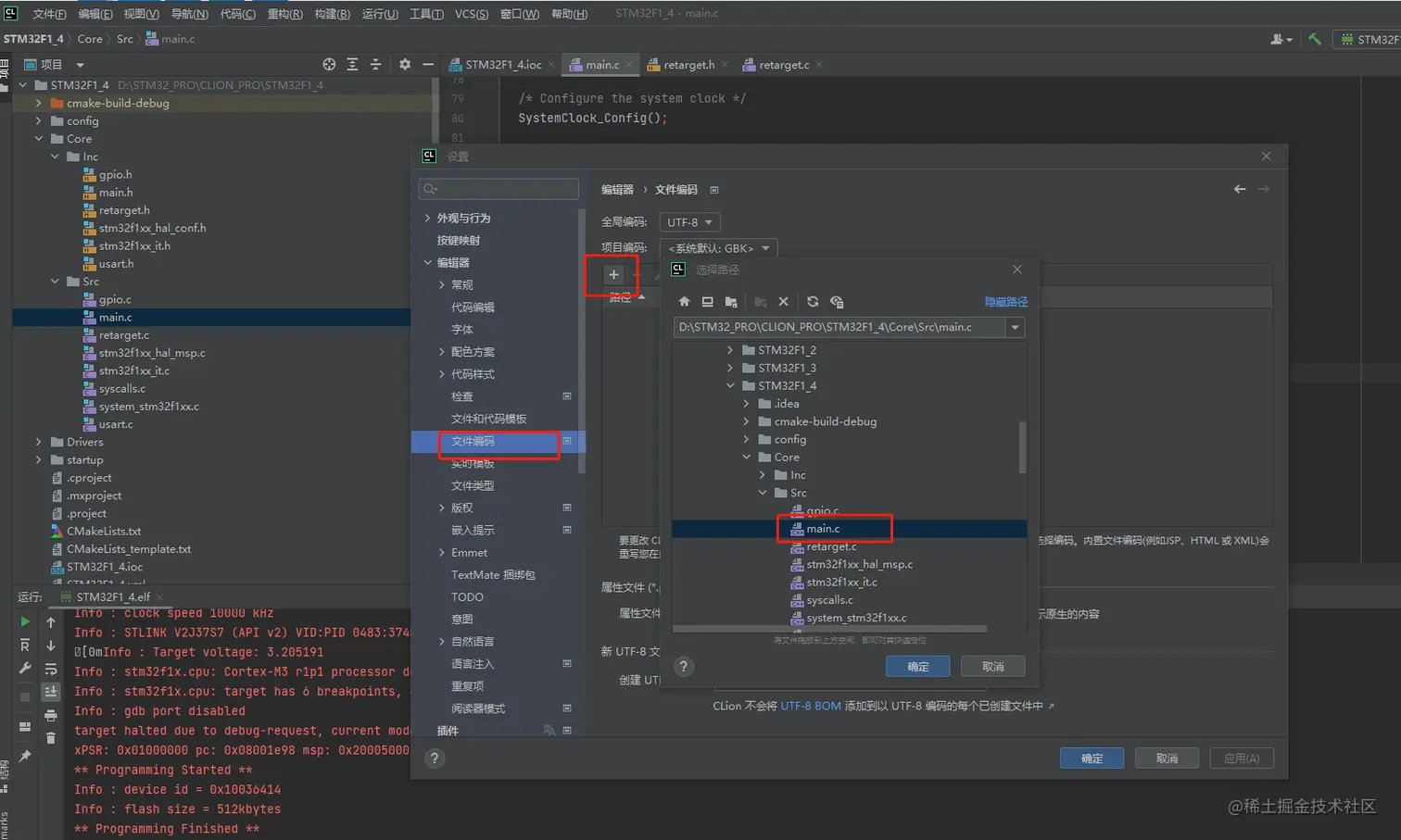

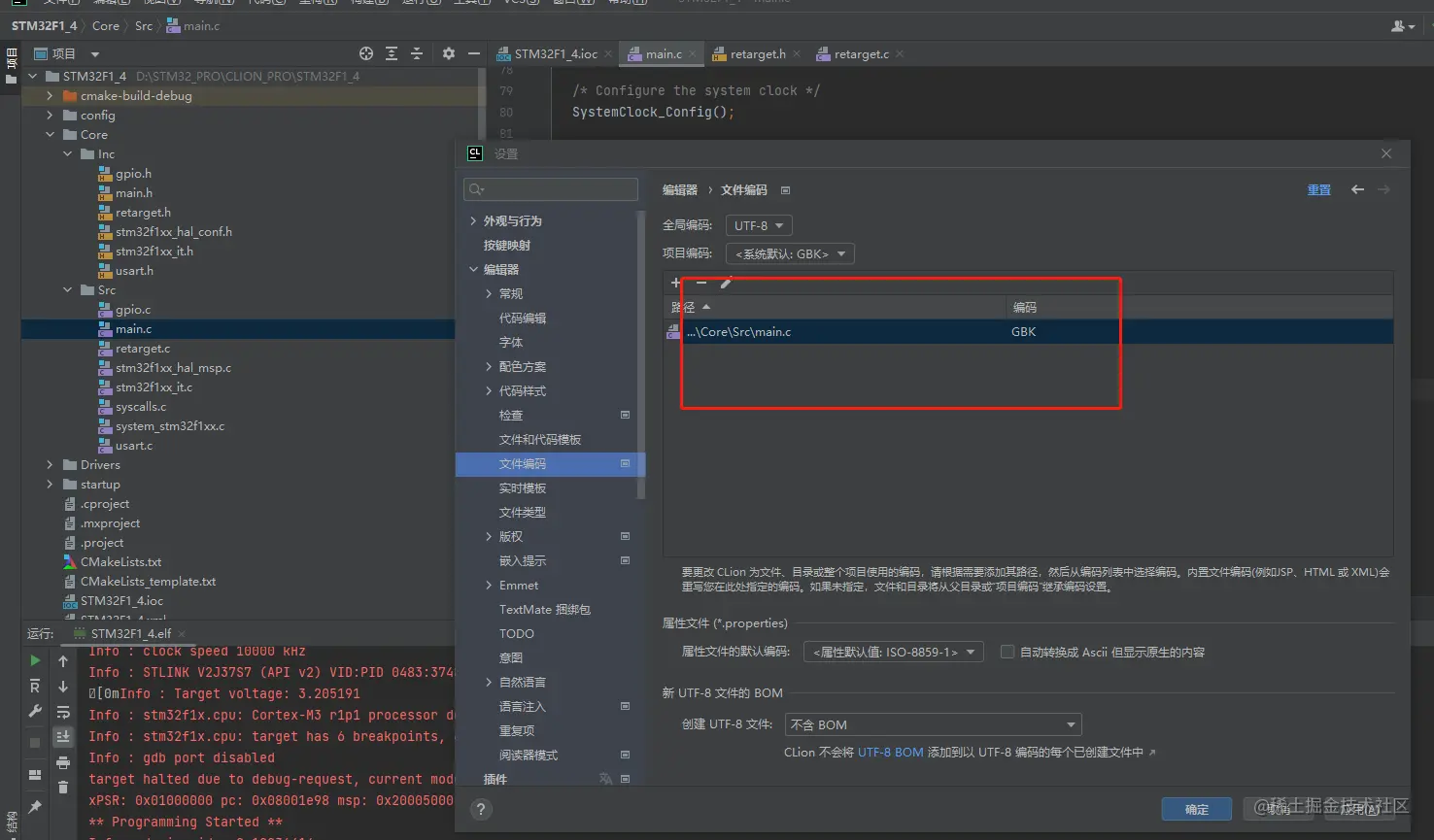

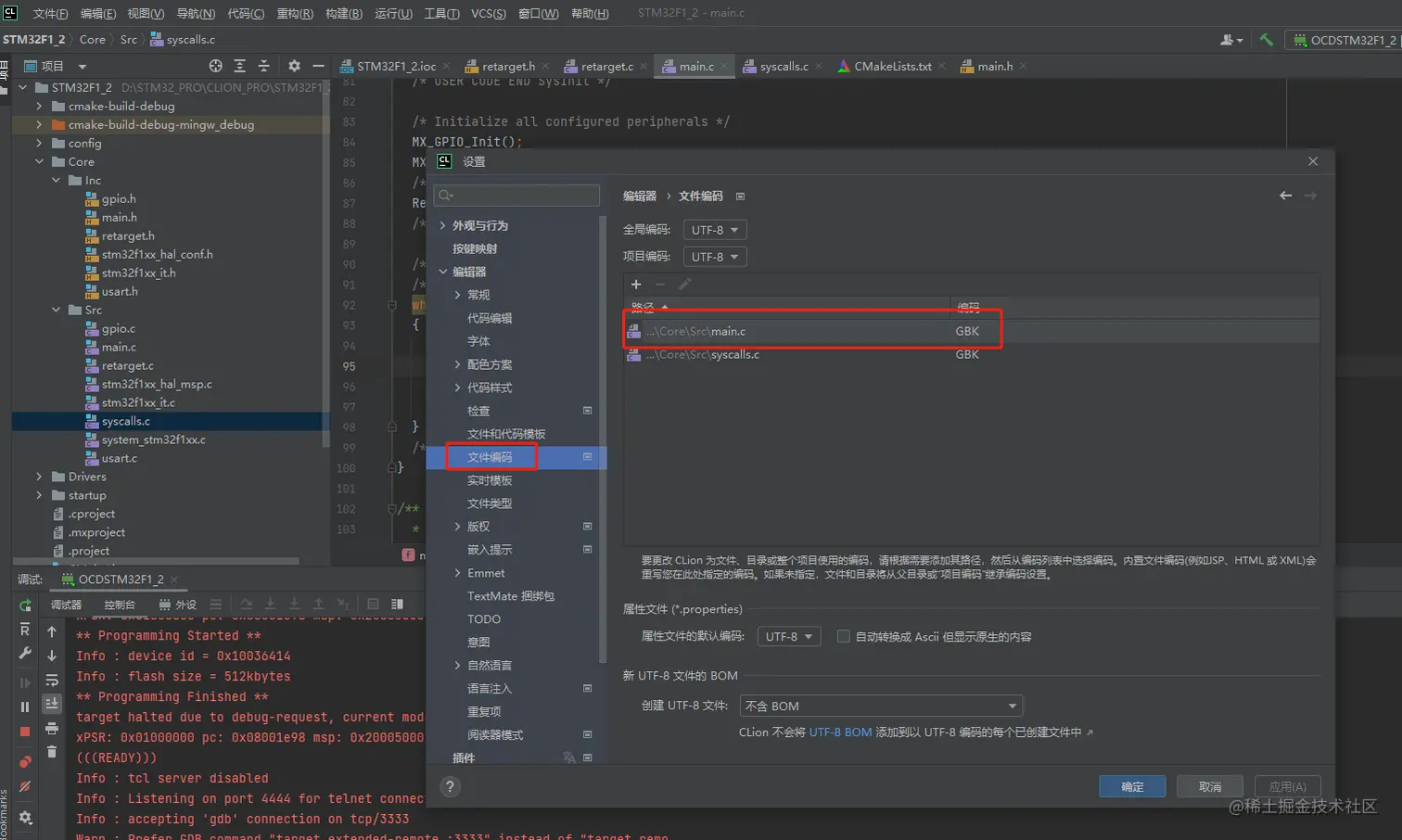

• 把打印所在函数配置成GBK编码

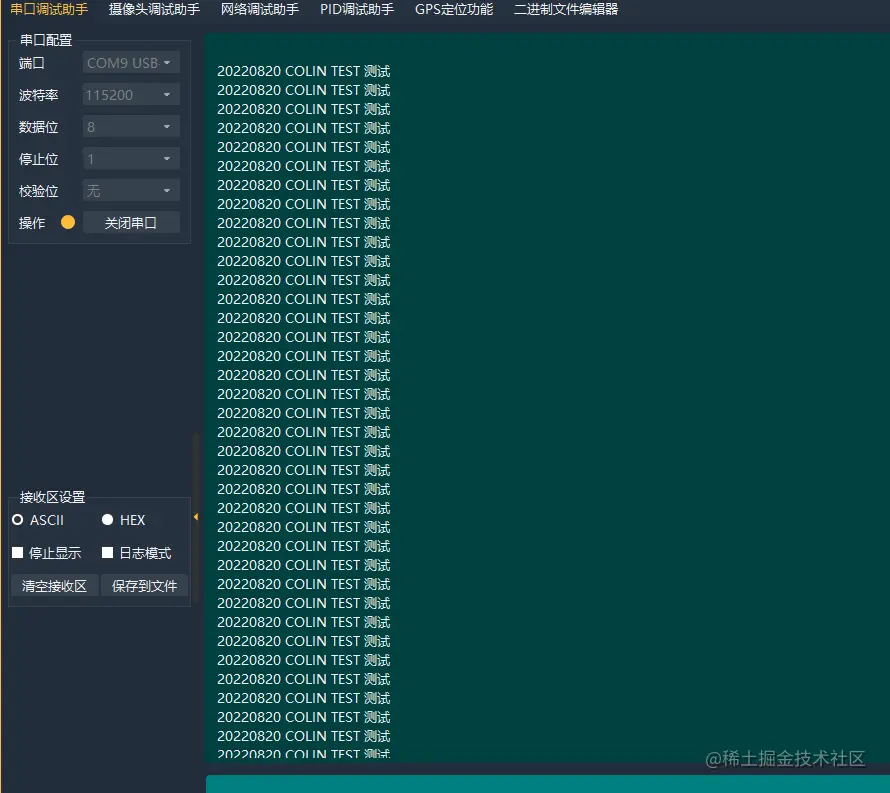

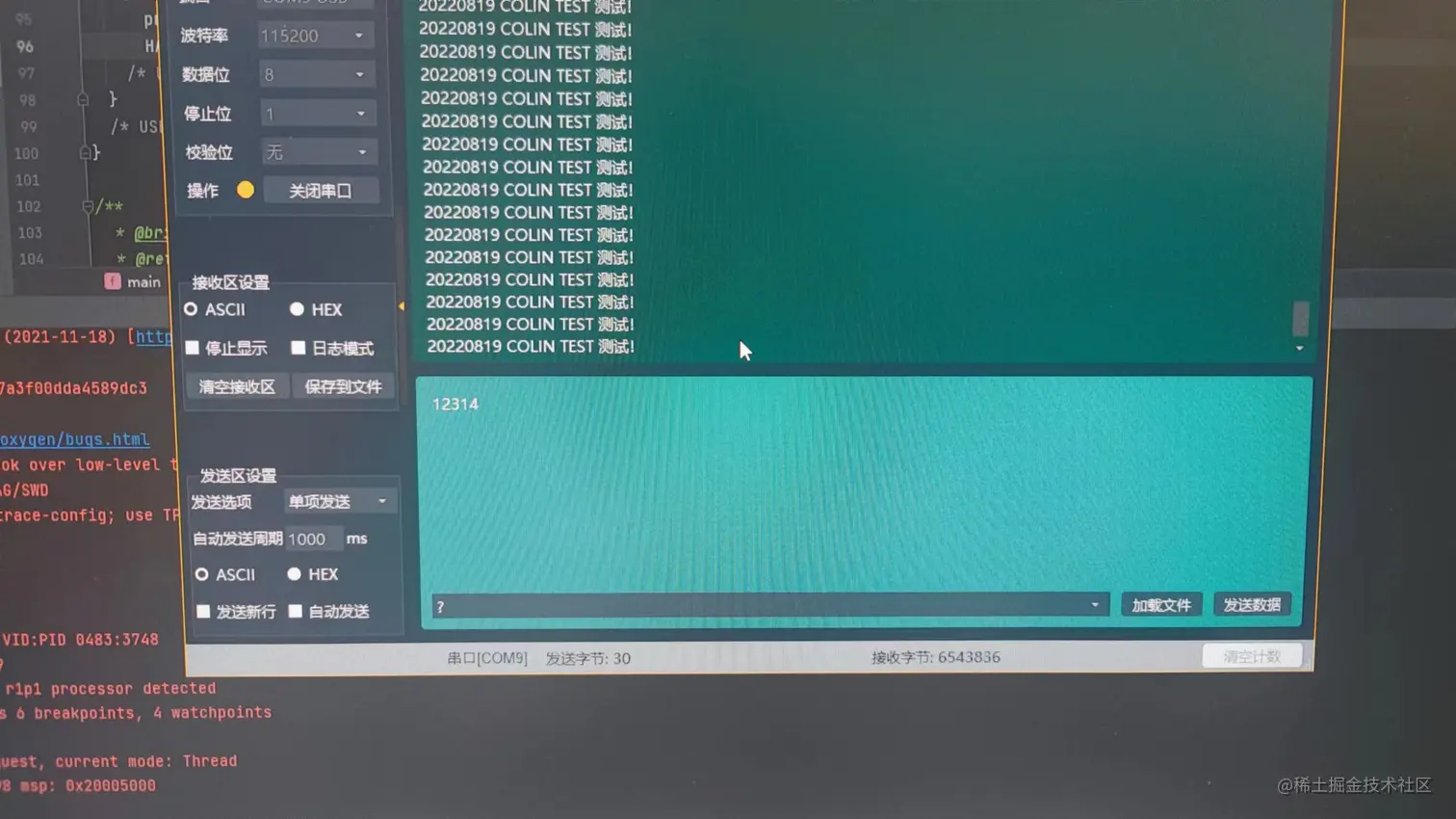

• 串口打印测试正常

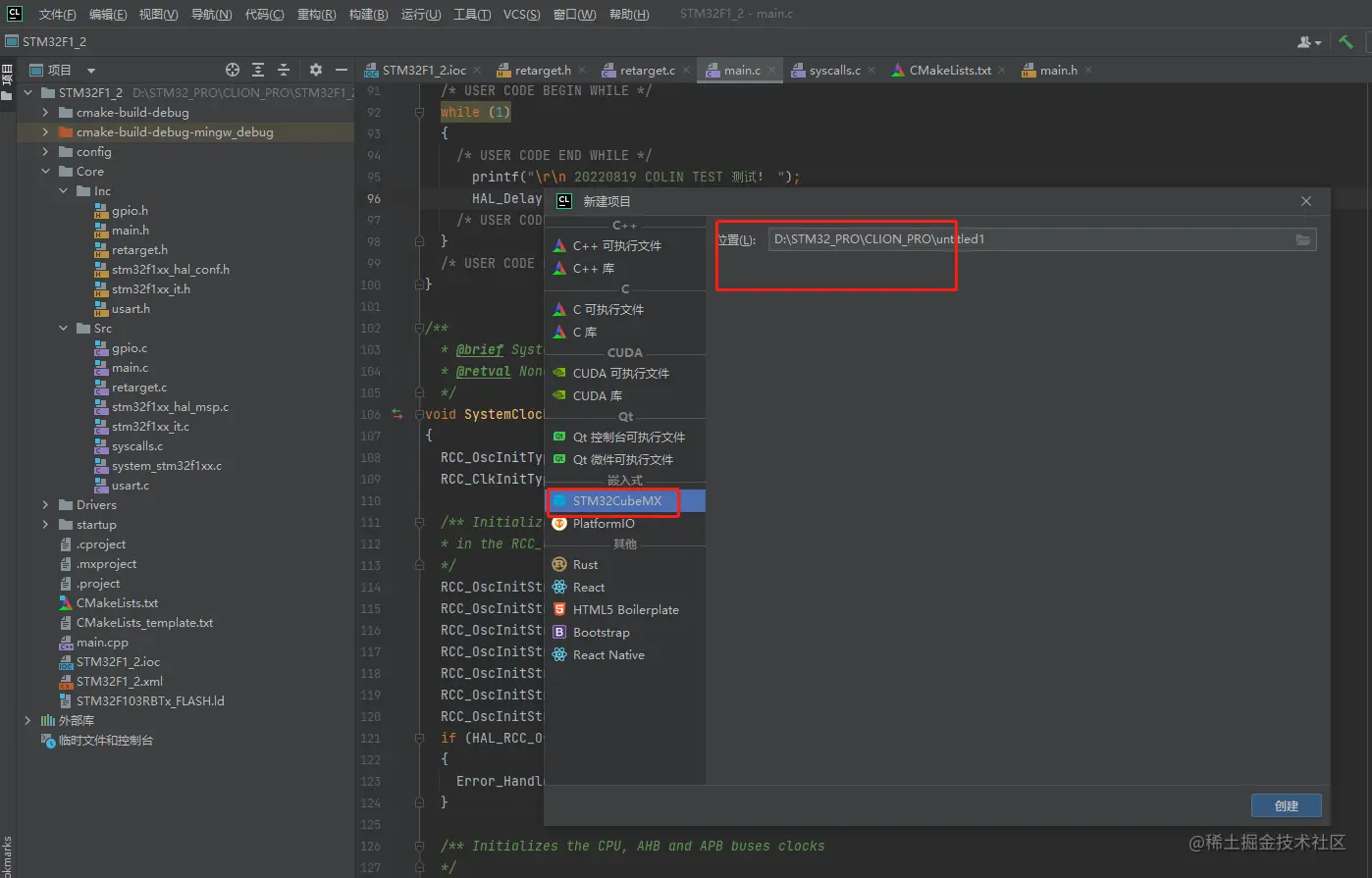

2 在Clion中创建STM32工程

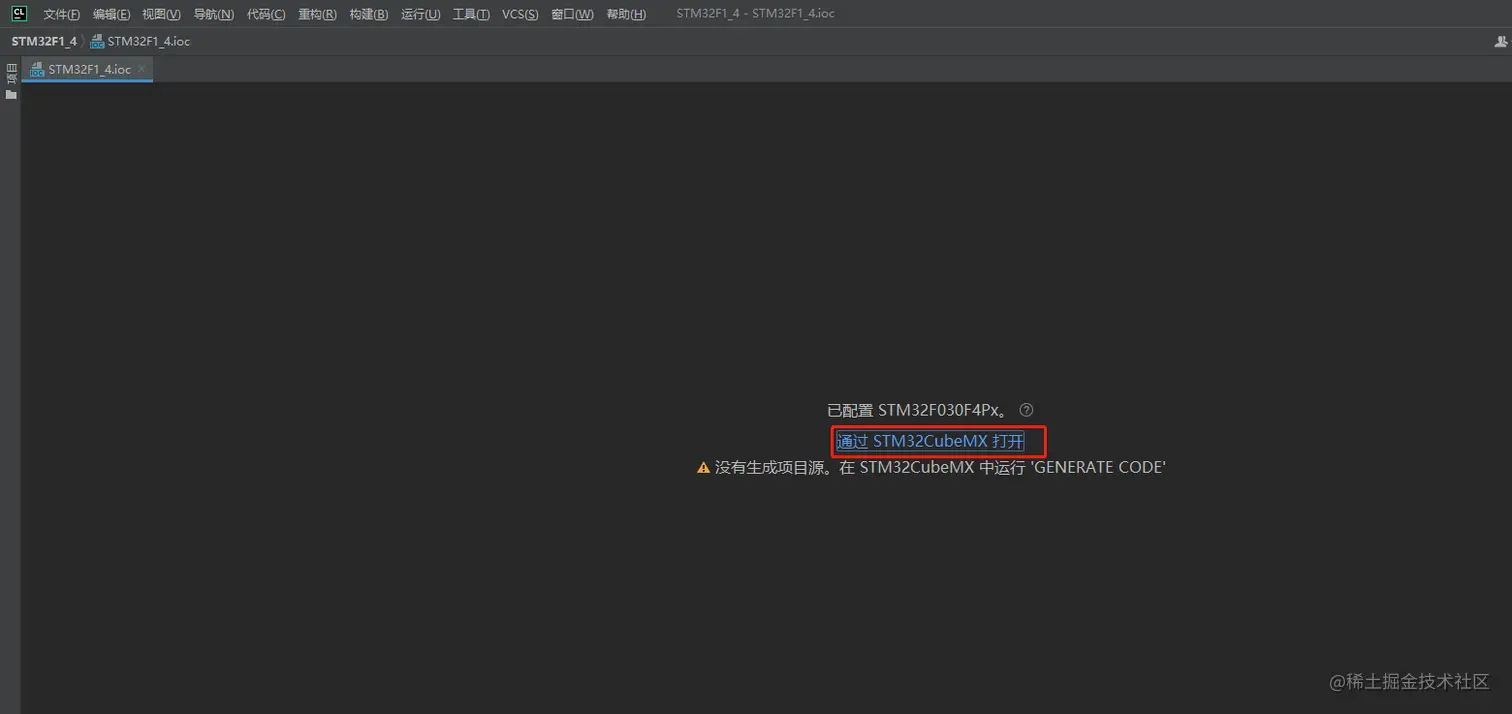

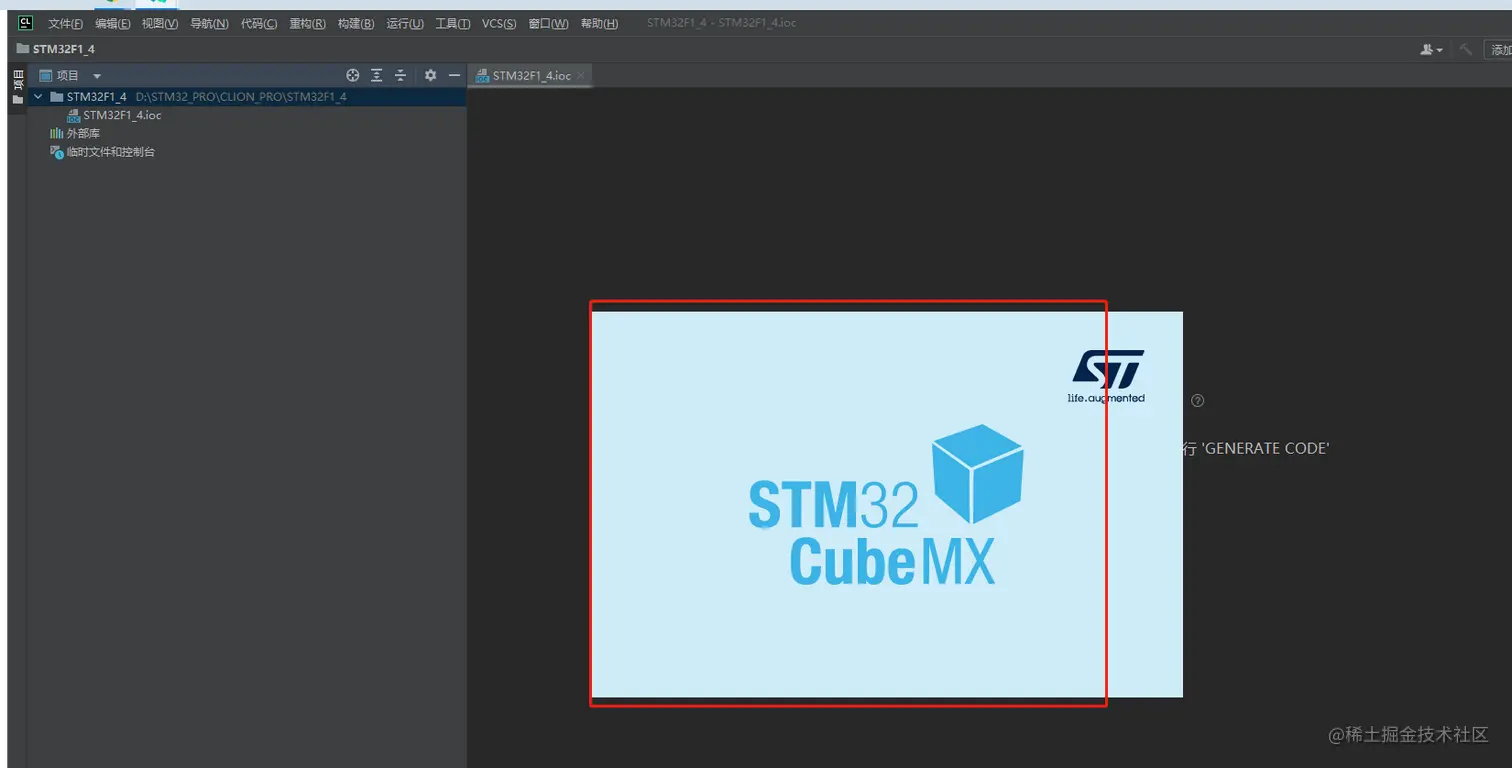

• 默认选中的芯片型号是STM32F030F4Px，我们可以在CubeMX中重新选择自己需要的芯片，一切操作都和使用Keil开发没有区别。

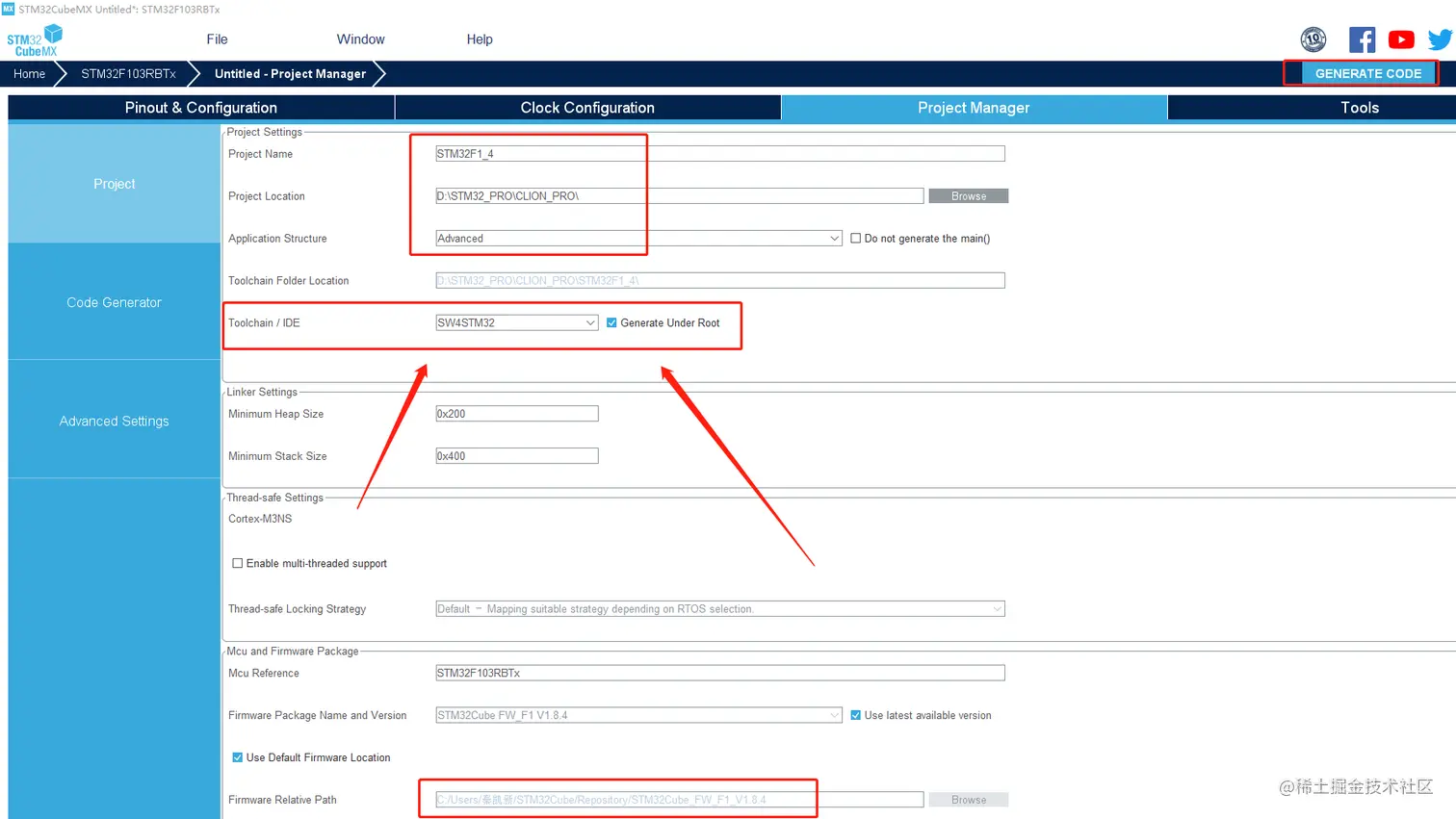

• 设置中项目名称一定要和在Clion中建立的一致，这样生成的工程文件才会覆盖Clion中的文件，否则会另外生成一个文件夹，Clion就无法读取了

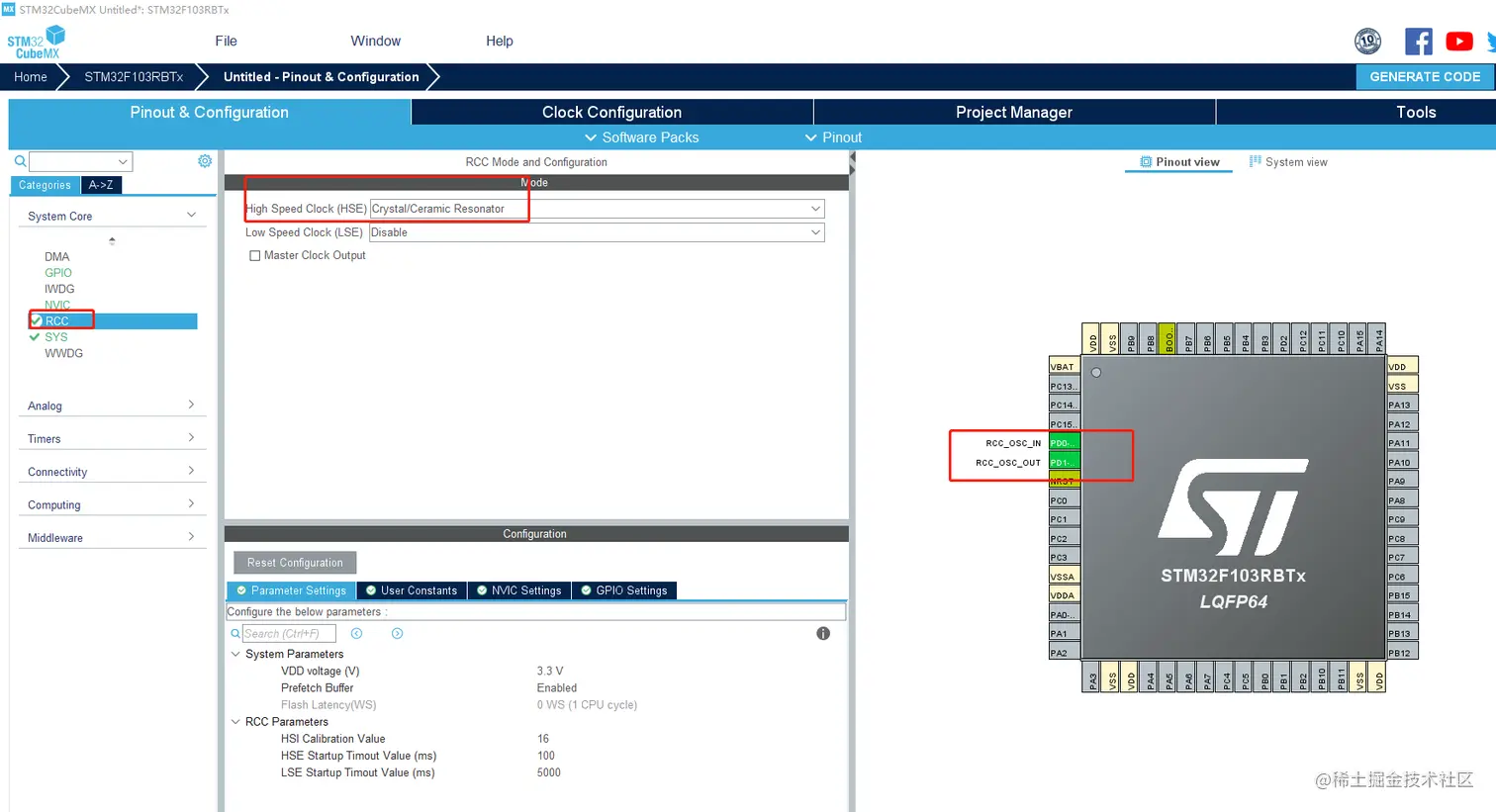

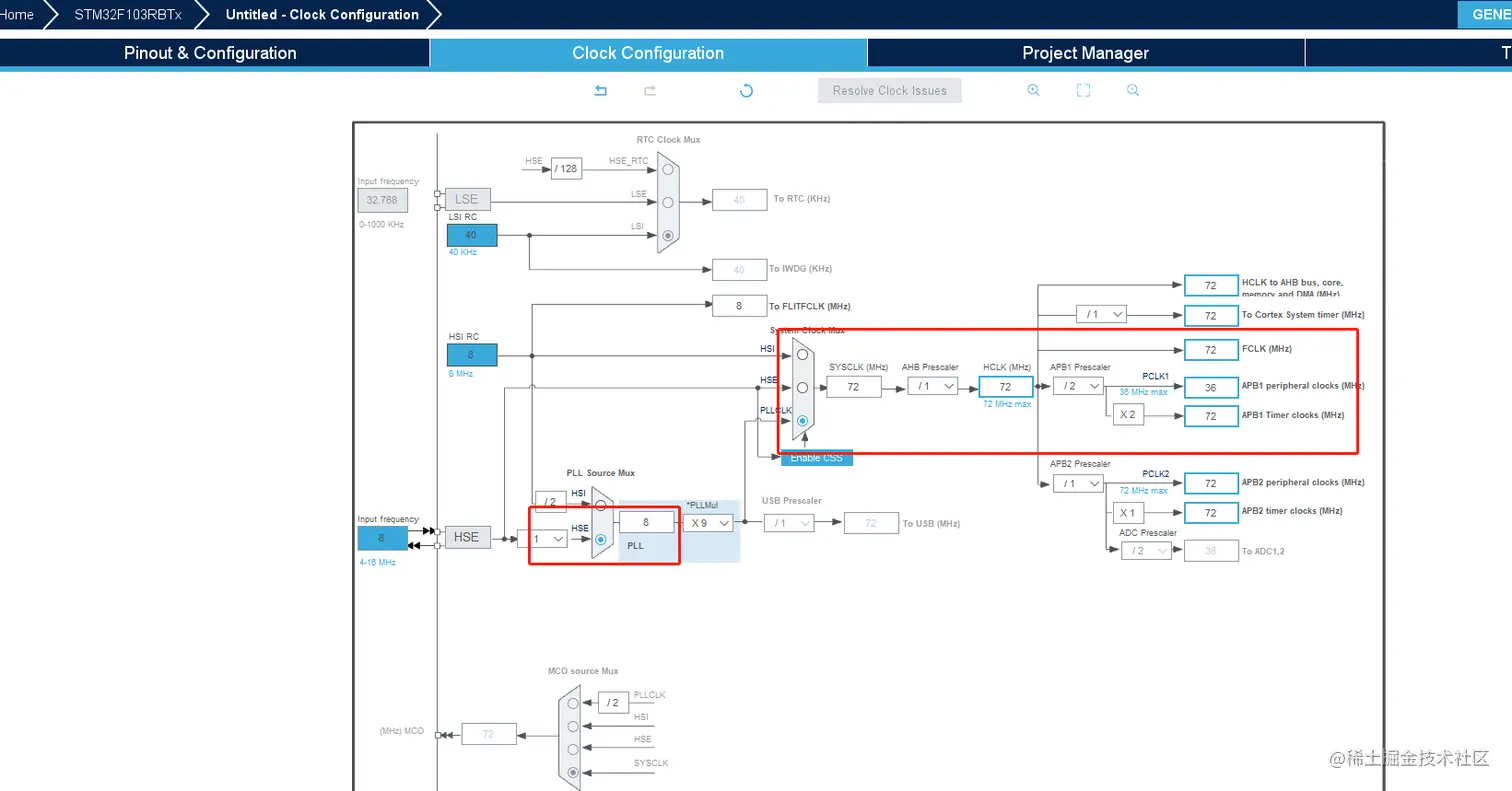

• 时钟配置

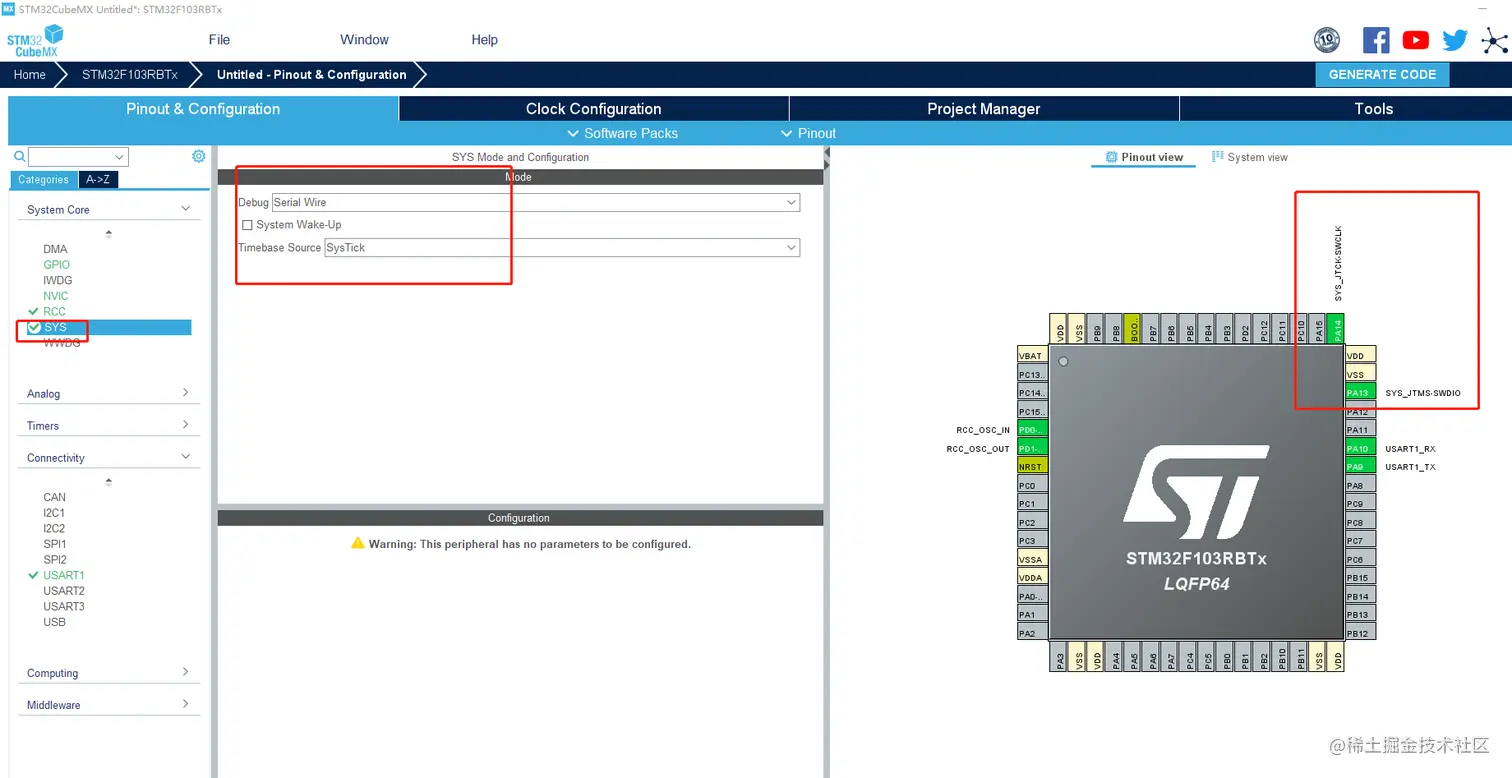

• 下载配置

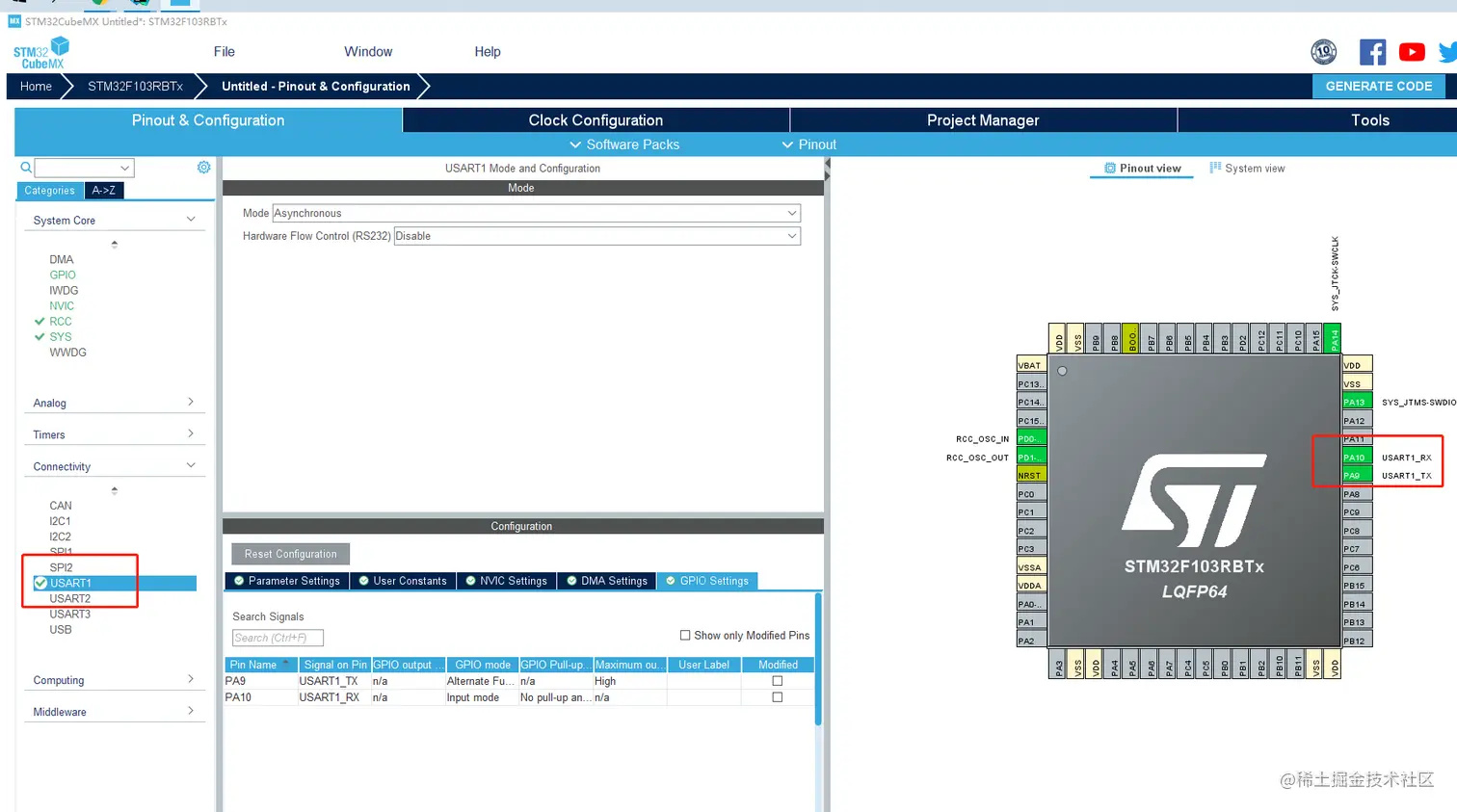

• 串口配置
• 生成的IDE类型选择是SW4STM32。

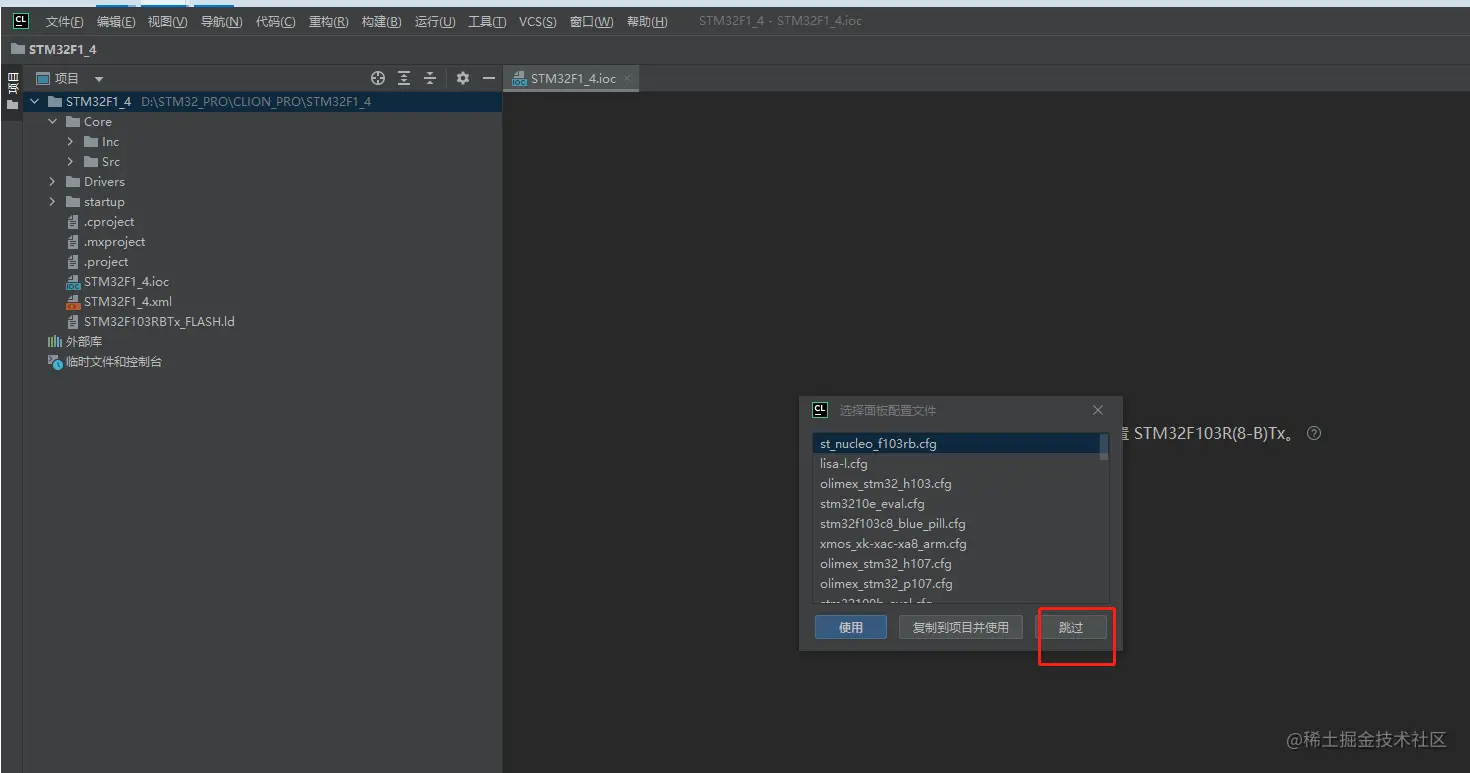

• 第一次设置完回到Clion会弹出一个板卡选择窗口：

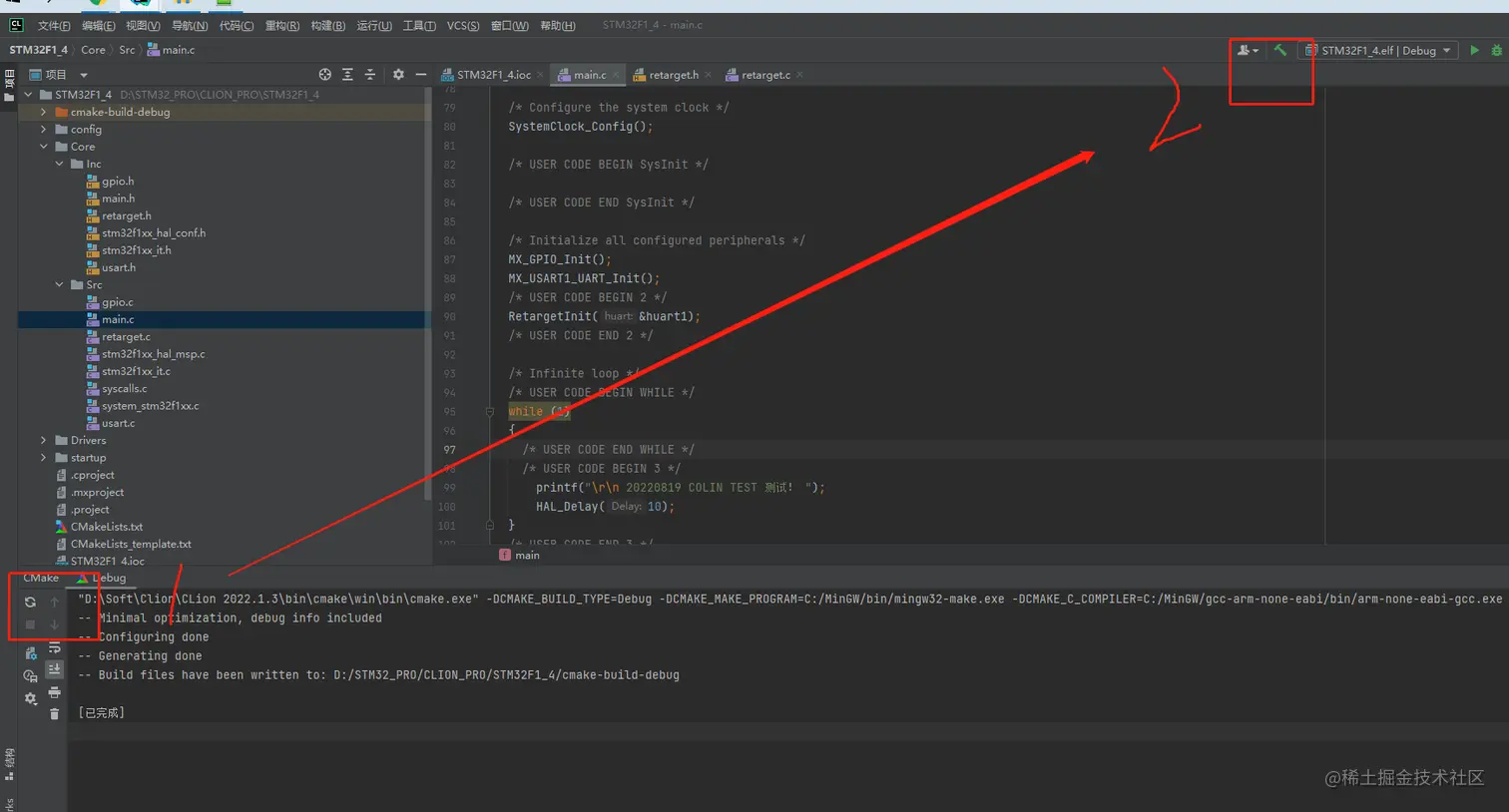

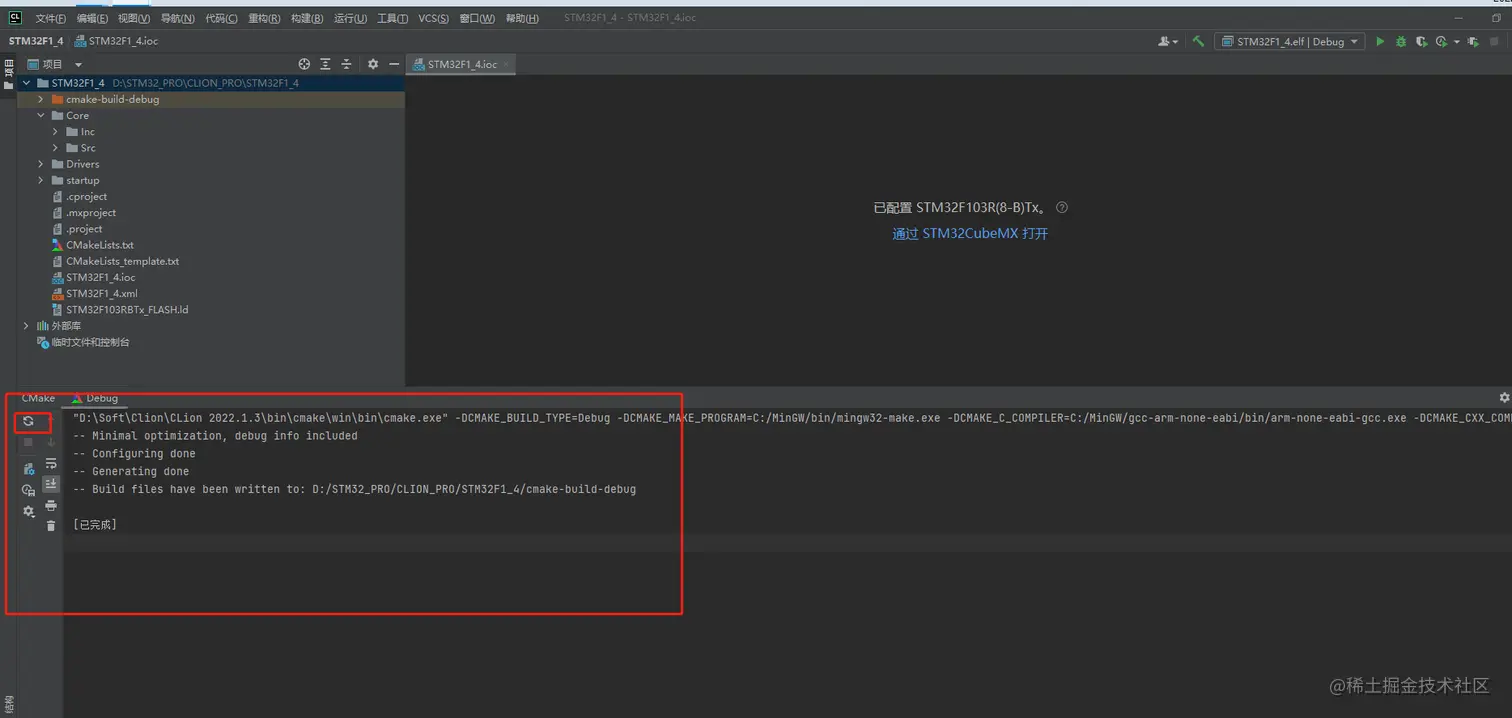

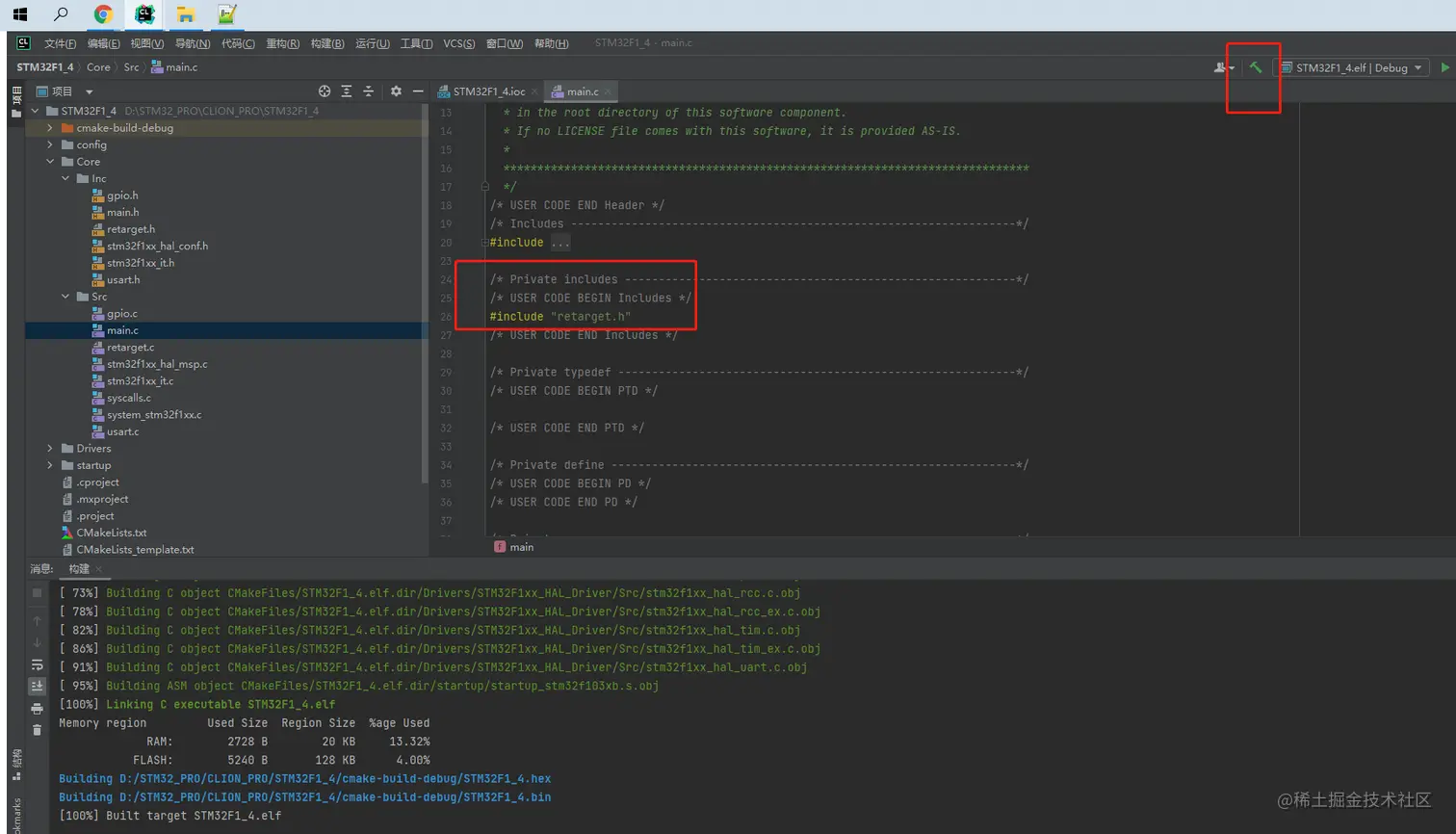

• 编译工程

3 下载调试

• 安装包修改解决串口打印问题
•

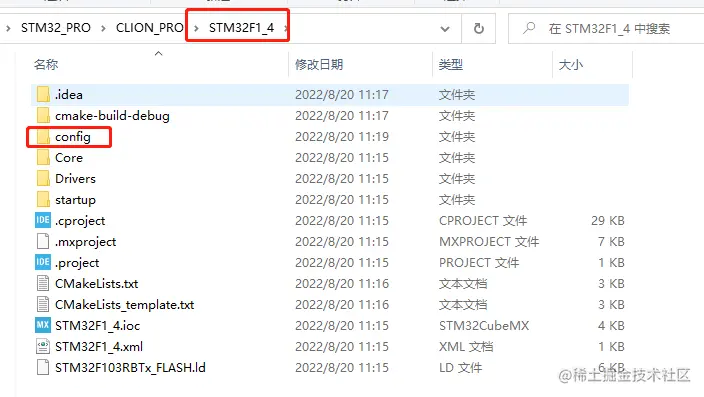

• 在工程根目录下新建一个文件夹config，在里面新建一个配置文件stlink.cfg

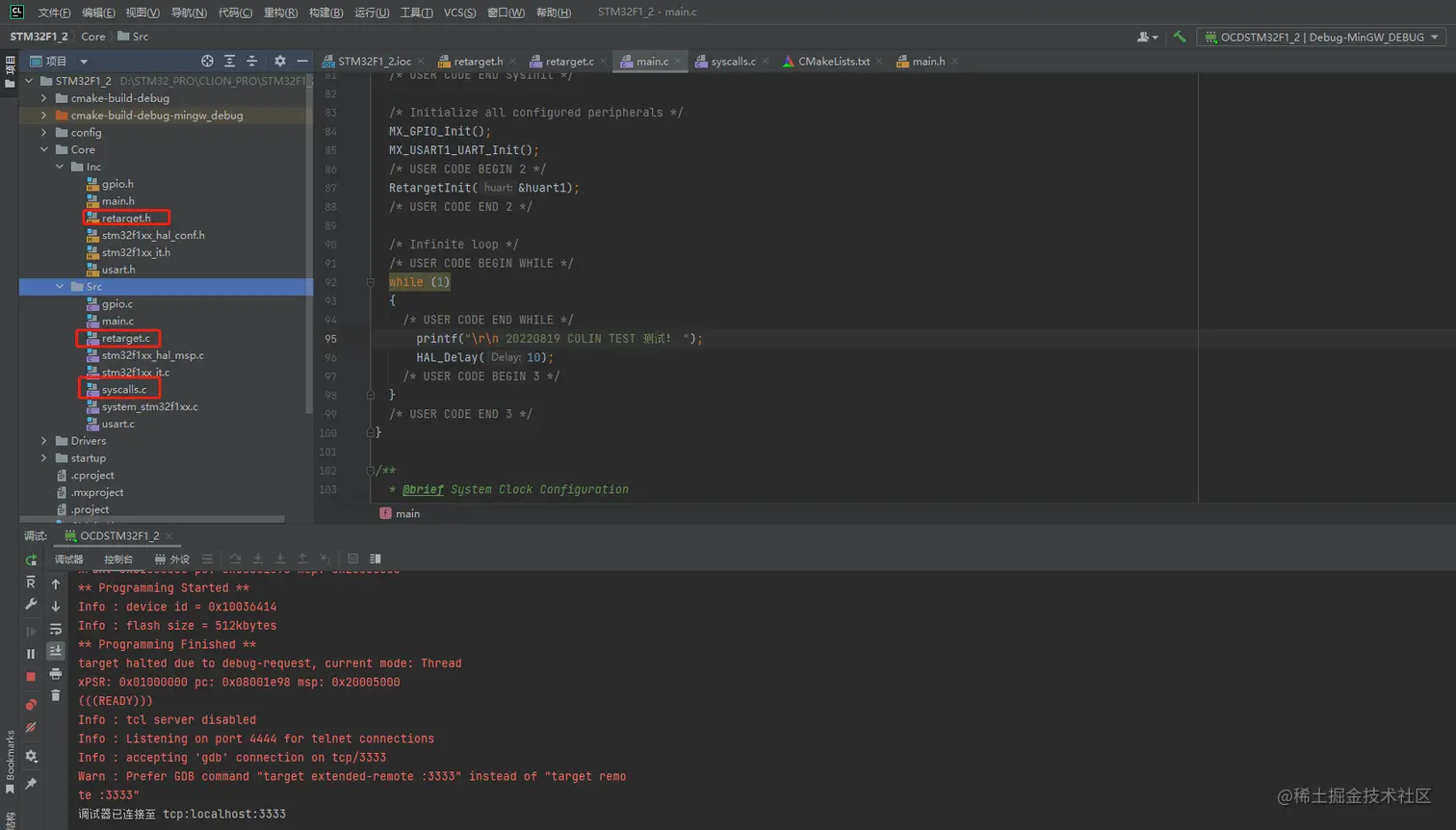

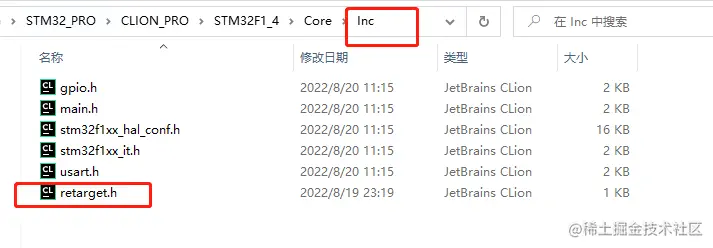

• 拷贝retarget.h到inc

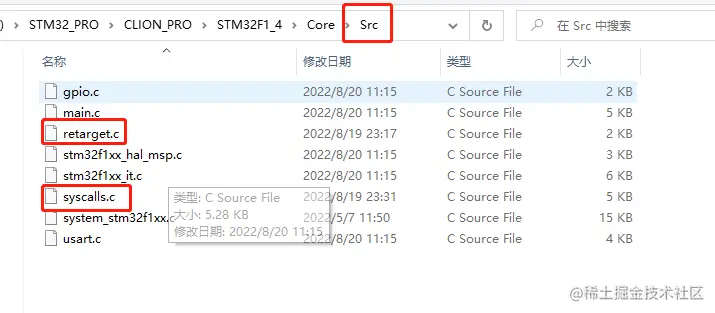

• 拷贝retarget.c和syscalls.c文件内容到src

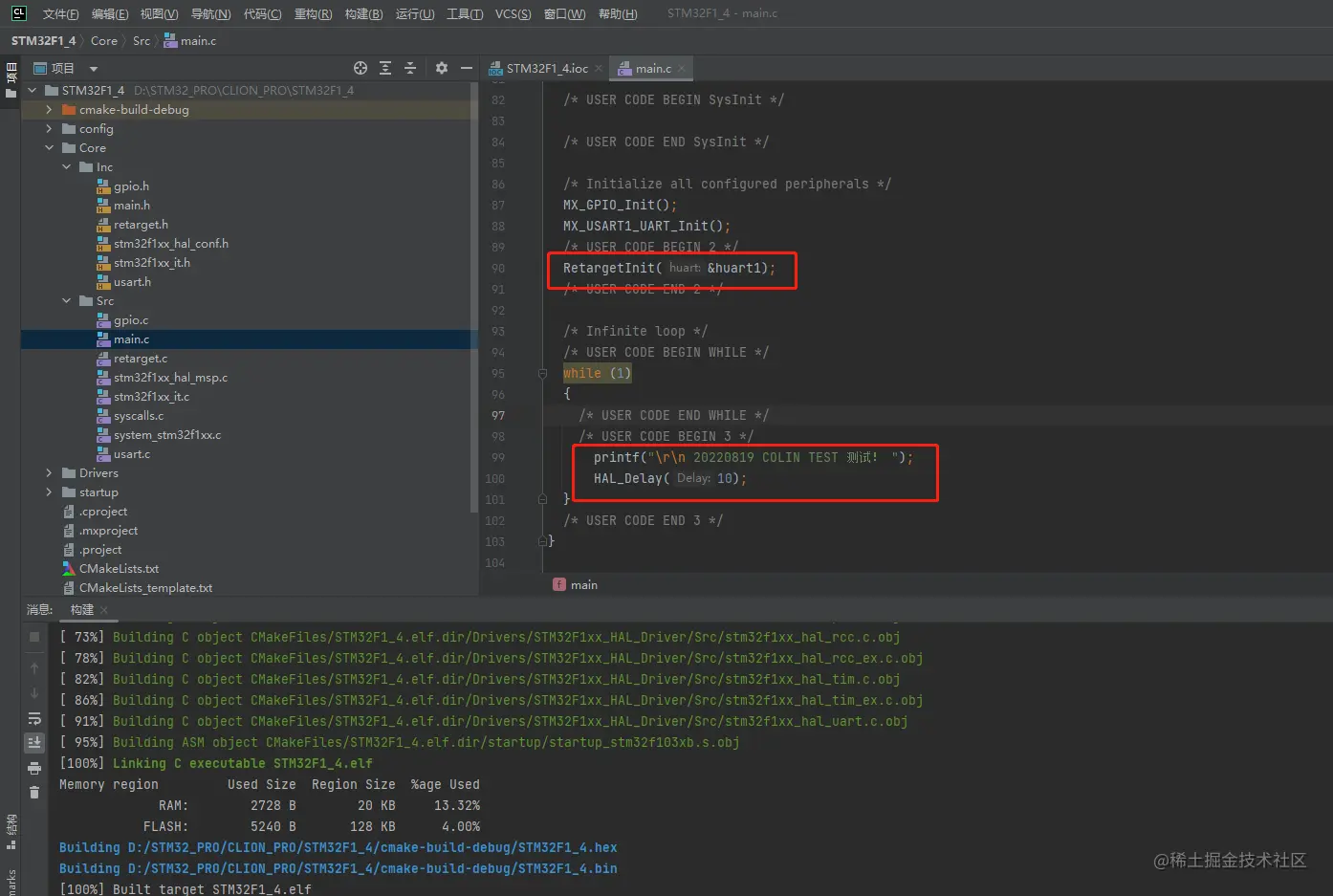

• 设置打印串口初始化

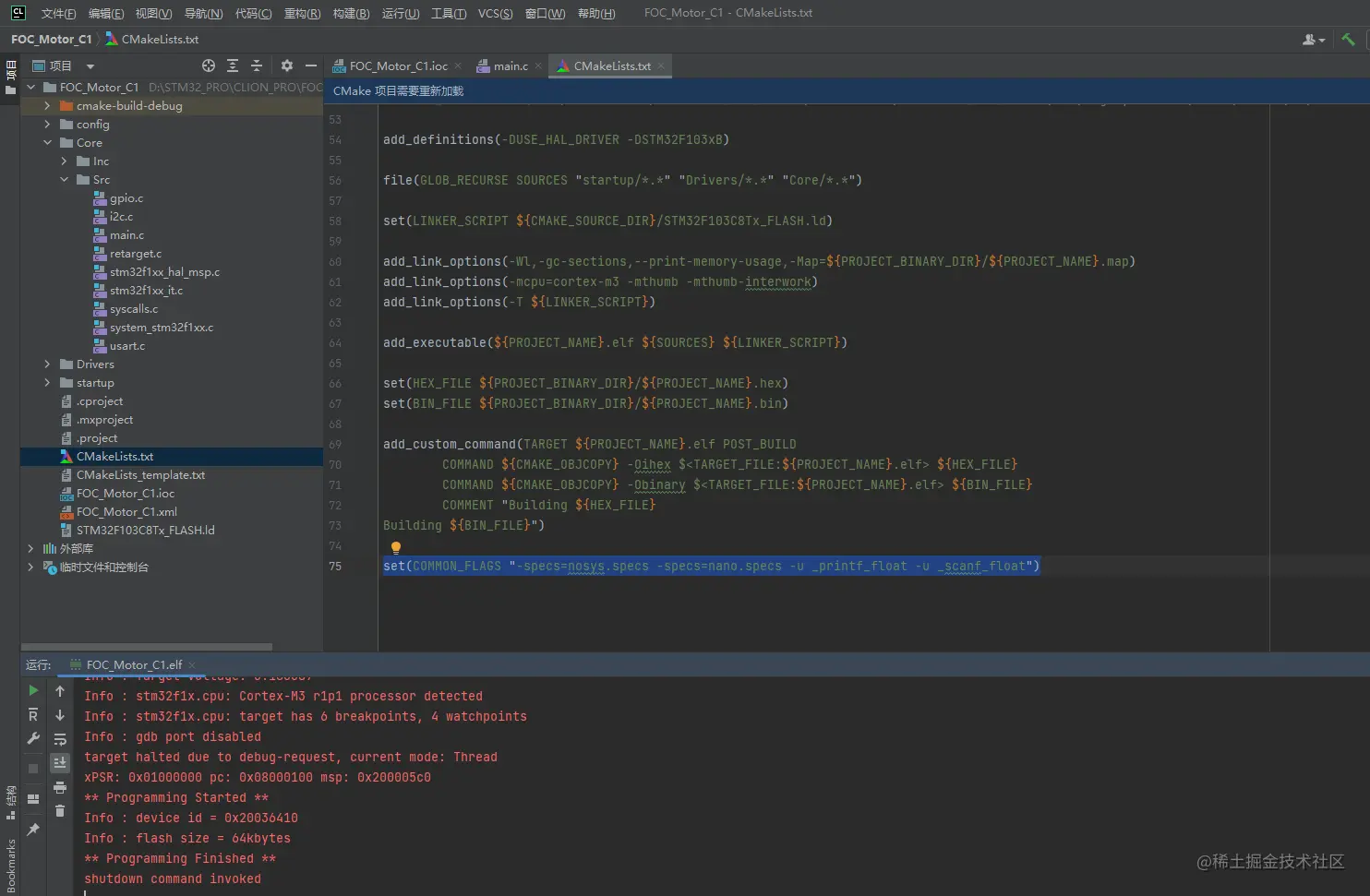

• 无法正常读取浮点数，这里修改CMakeList.txt，加入下述编译选项

set(COMMON_FLAGS "-specs=nosys.specs -specs=nano.specs -u _printf_float -u _scanf_float")

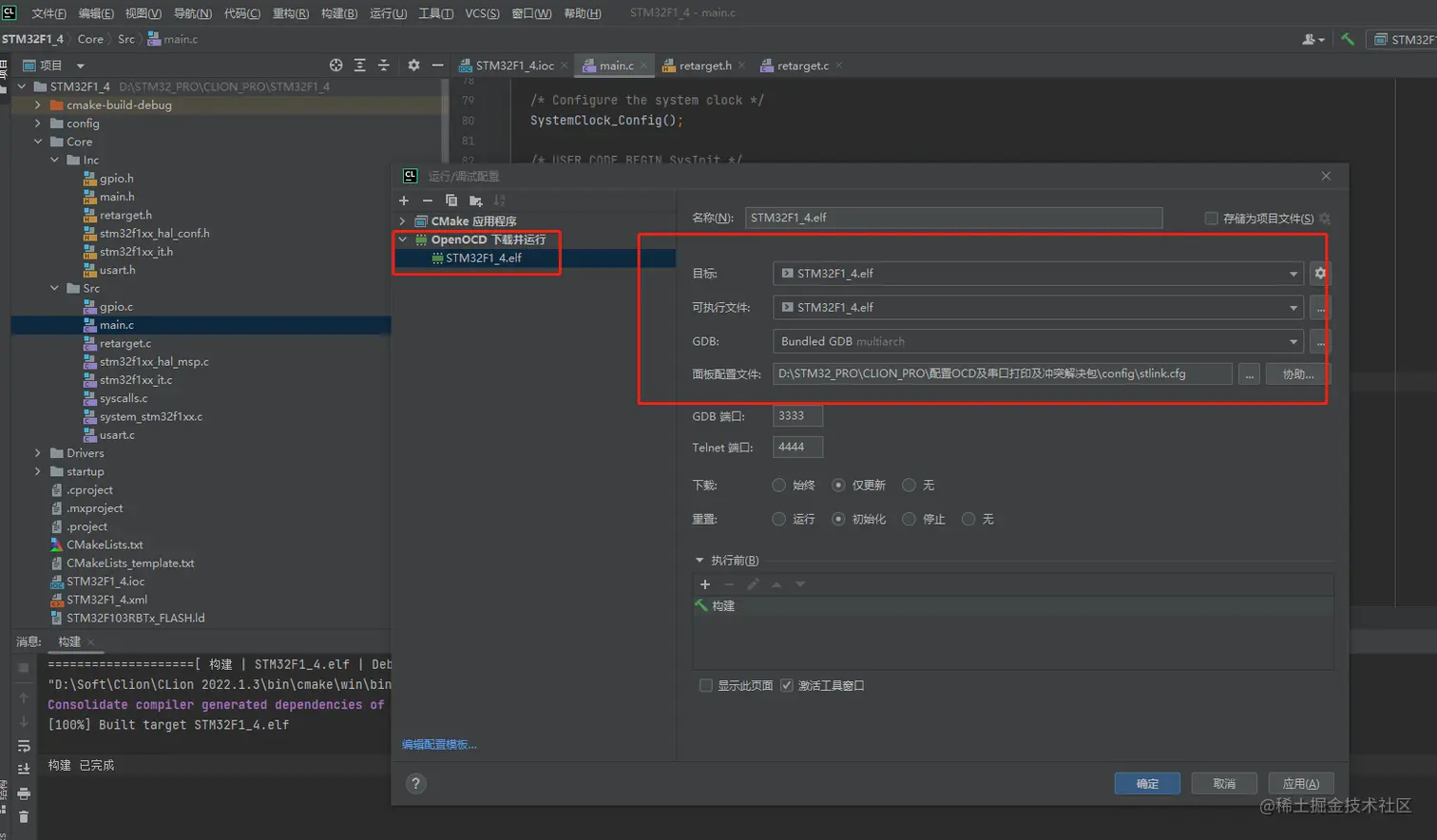

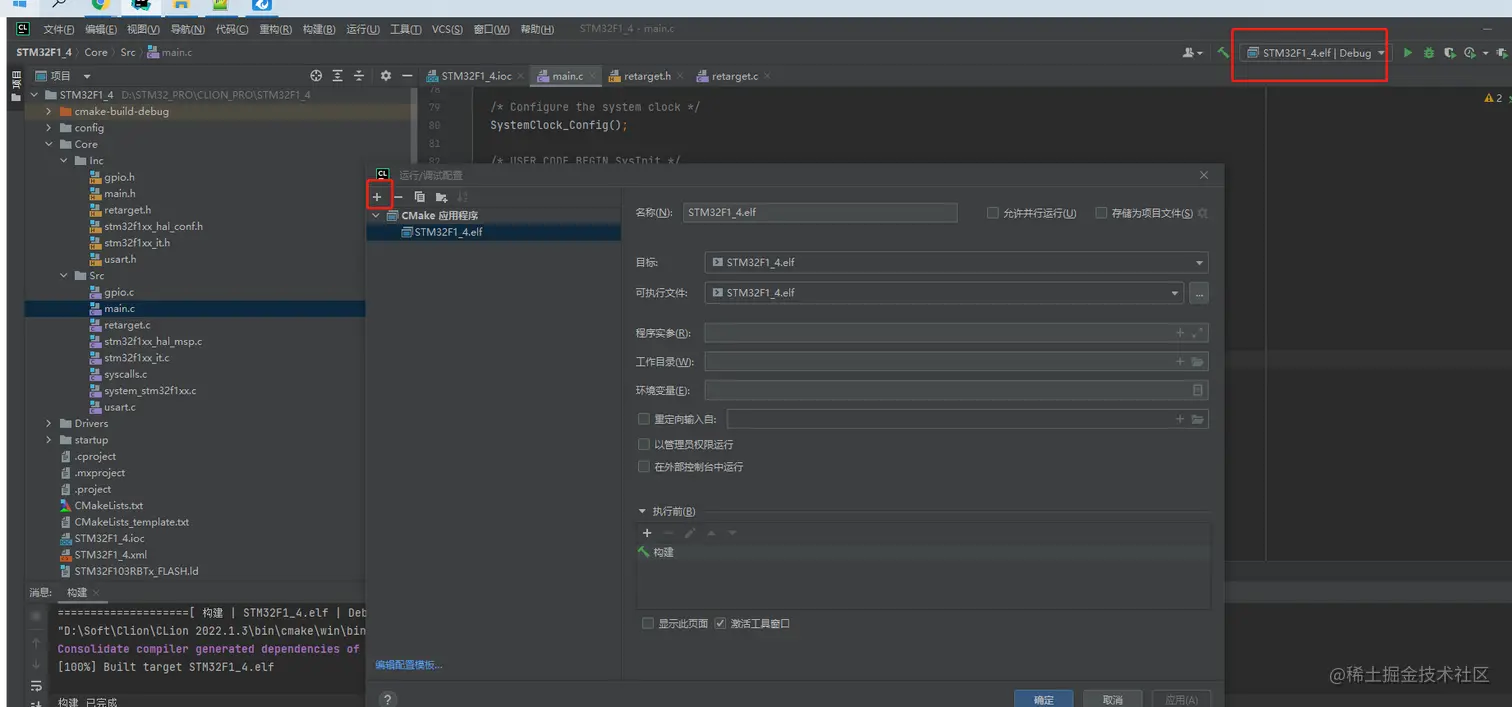

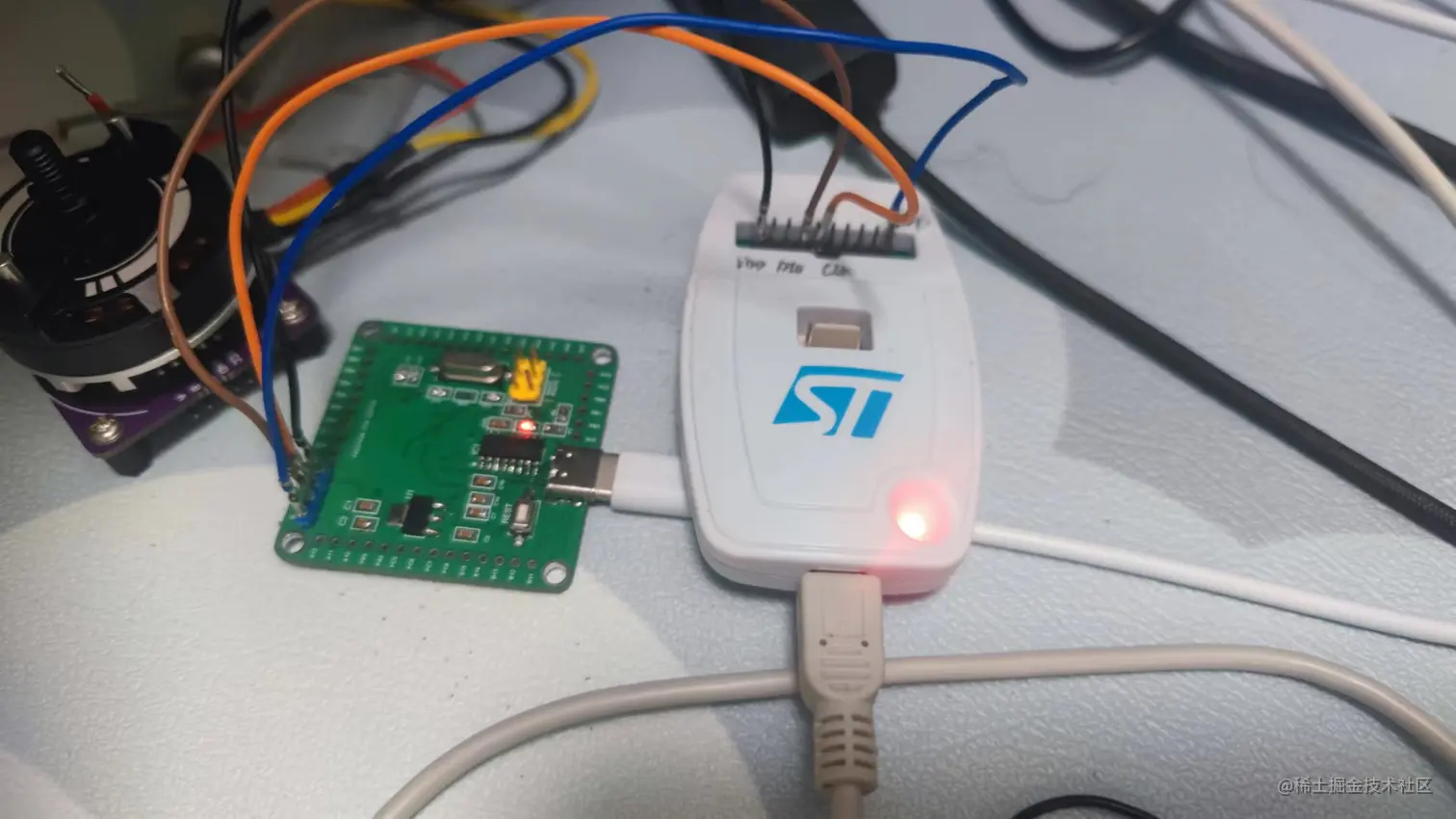

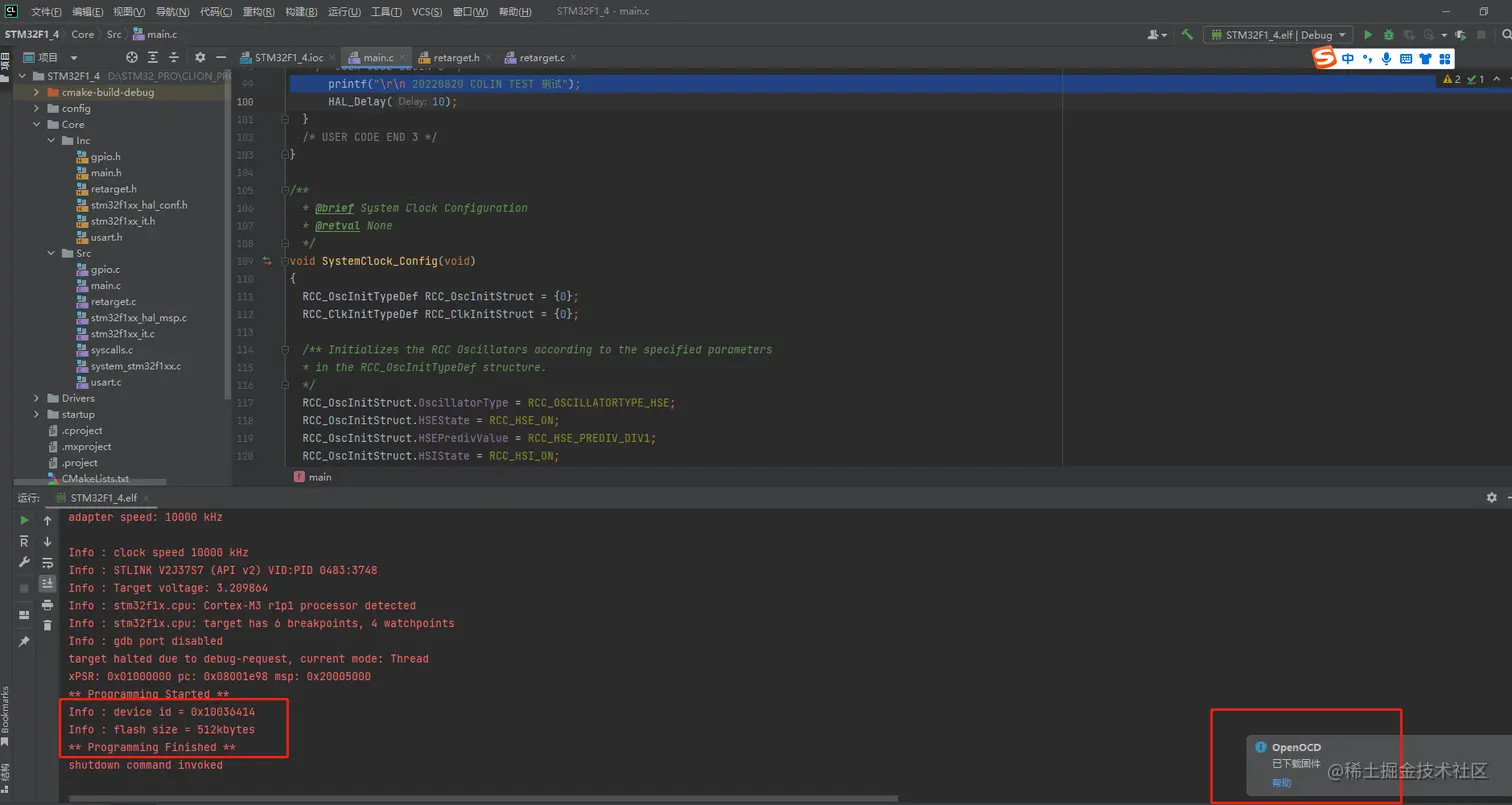

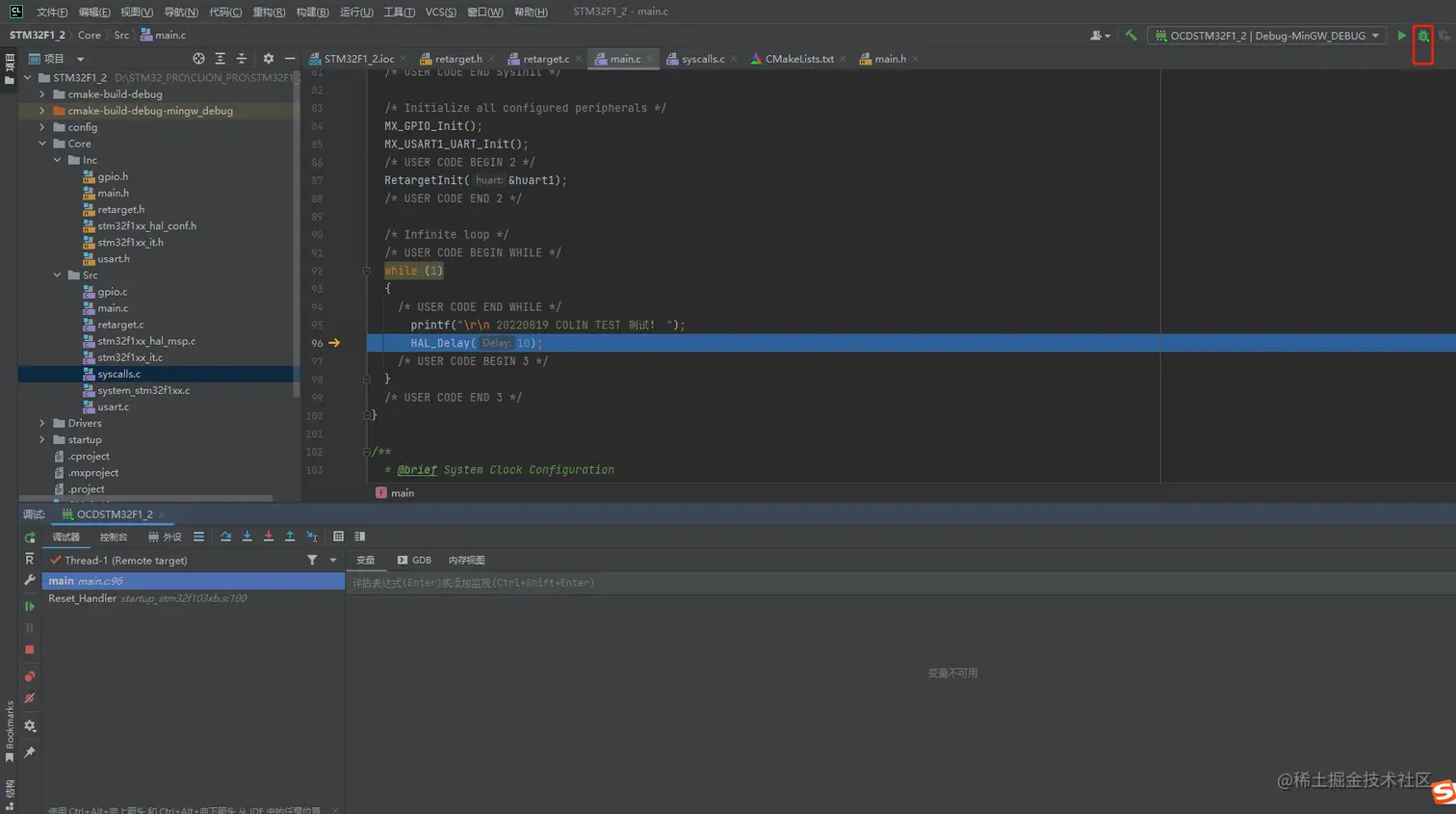

• OCD调试配置

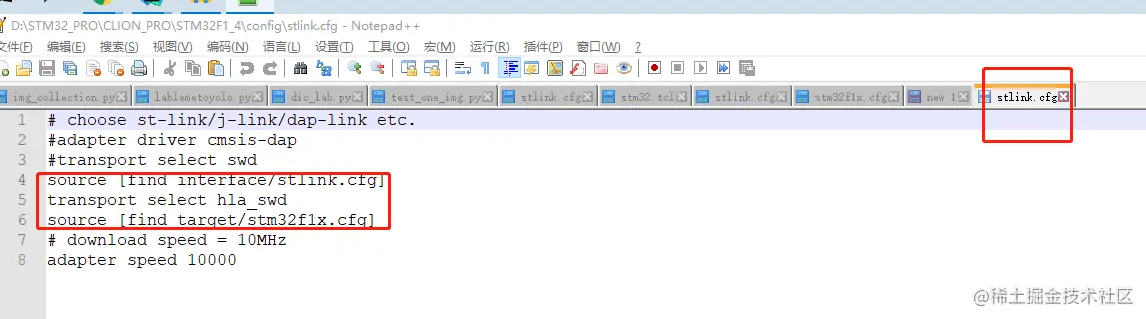

    stlink.cfg

    #choose st-link/j-link/dap-link etc.
    #adapter driver cmsis-dap
    #transport select swd
    source [find interface/stlink.cfg]
    transport select hla_swd
    source [find target/stm32f1x.cfg]
    # download speed = 10MHz
    adapter speed 10000

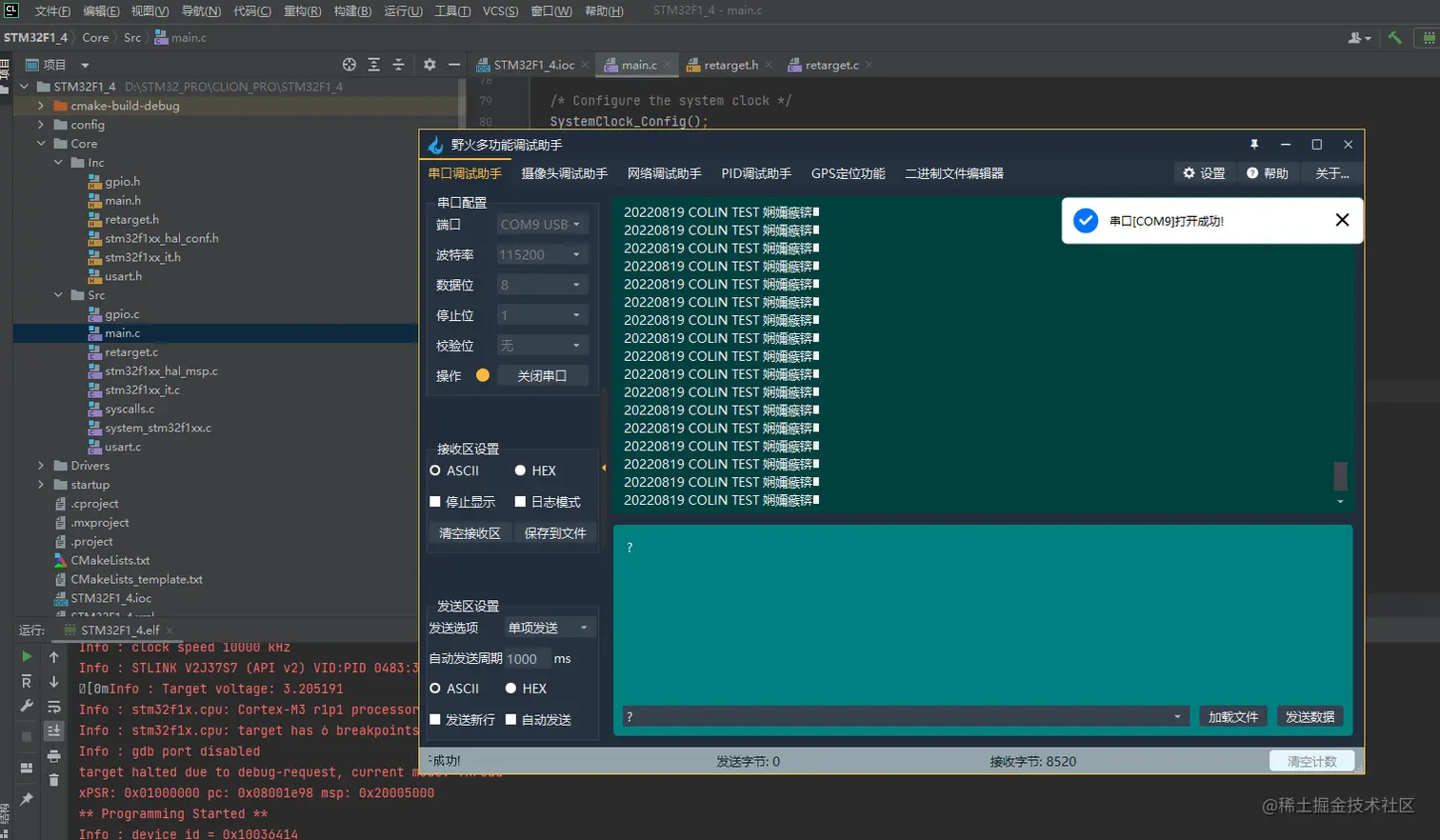

• 串口打印测试异常

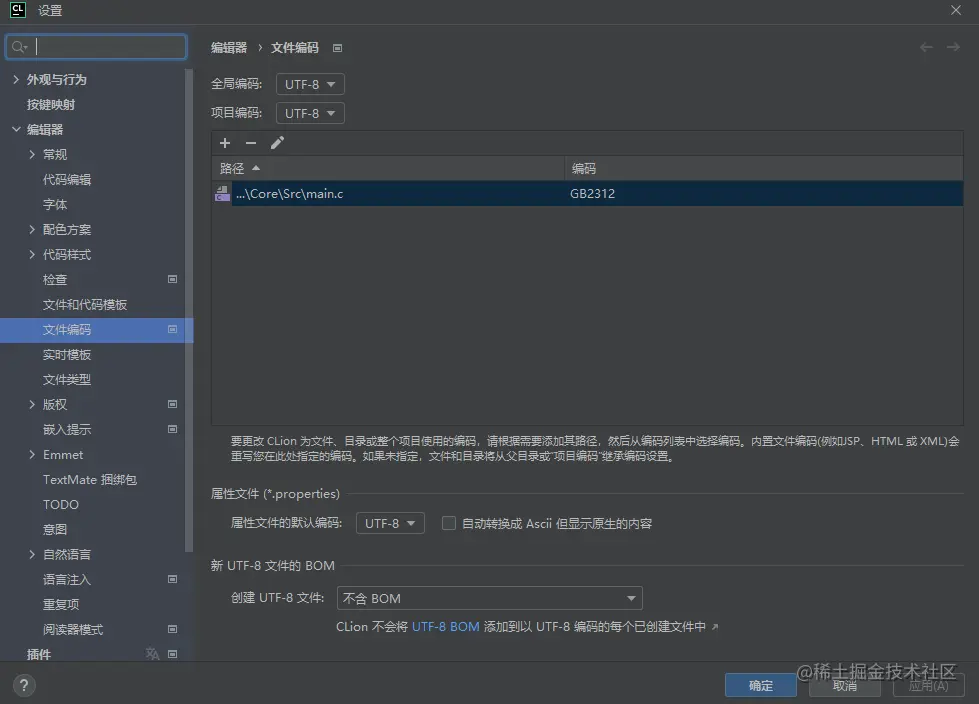

• GBK
• GBK2312
• 必须保证下载正常，否则打印乱码
