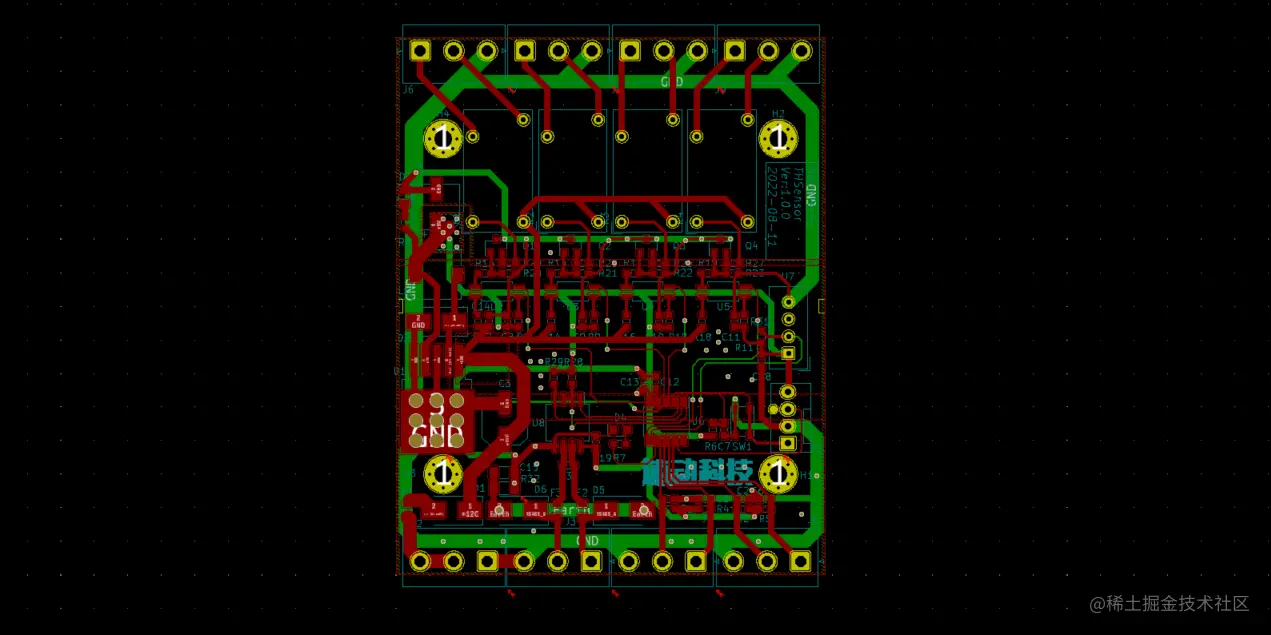

数字量输出
- 数字量输出，注意线圈的功耗走线
- 输出端无源信号，因为本板子没有设计限流，需要尽可能粗的走线
- 控制端走线尽可能的规整
接口部分

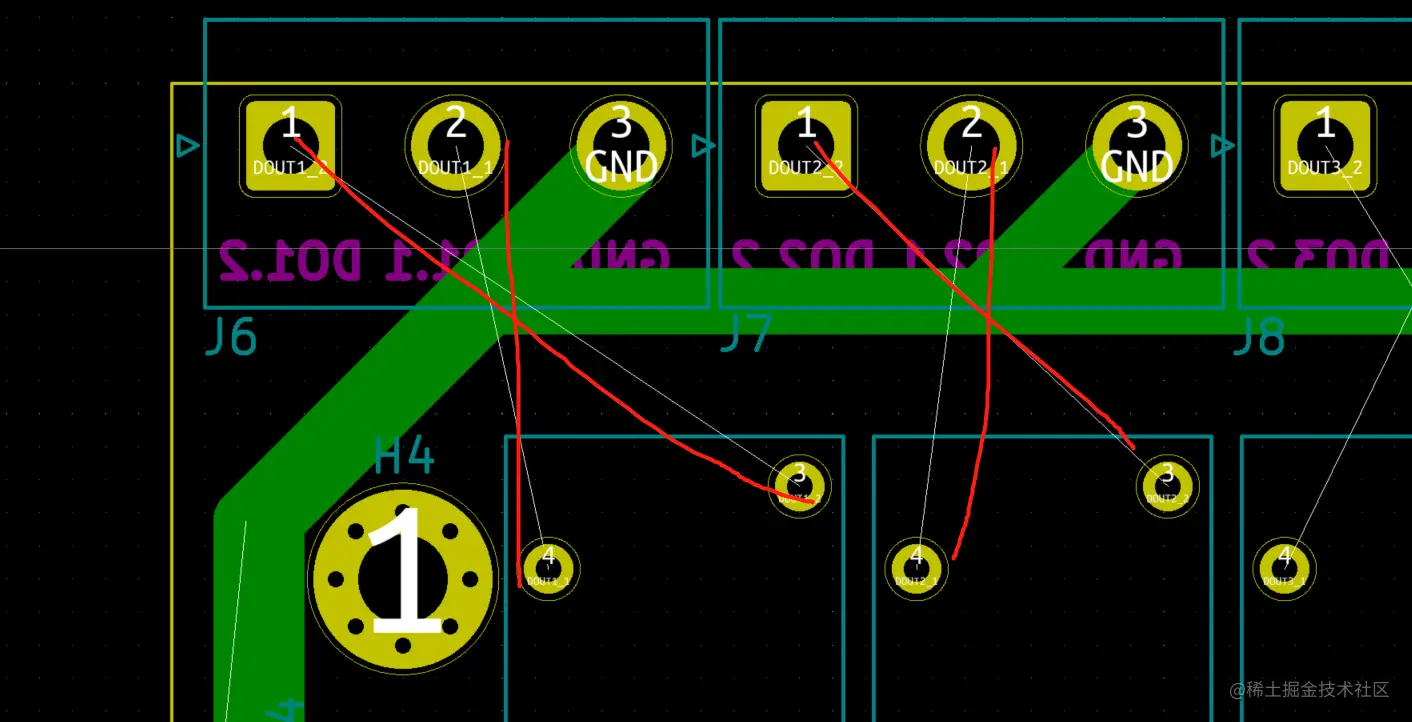

当我们走线接口部门的时候，发现3，4和我们的接线端子是交叉的。如下：
这种情况，如果对于端子的顺序没有特别的要求，一般是修改端子接口顺序，让走线更加简洁。
- 修改原理图，交换数字输出端子顺序
- 更新PCB

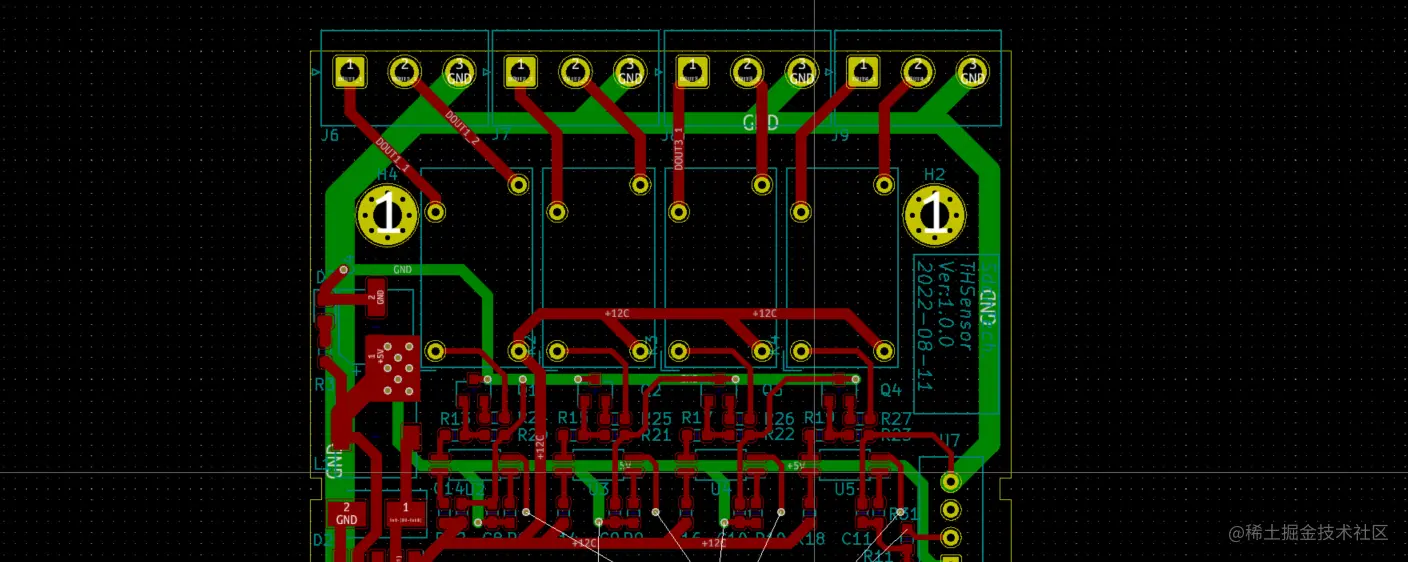

- 走线

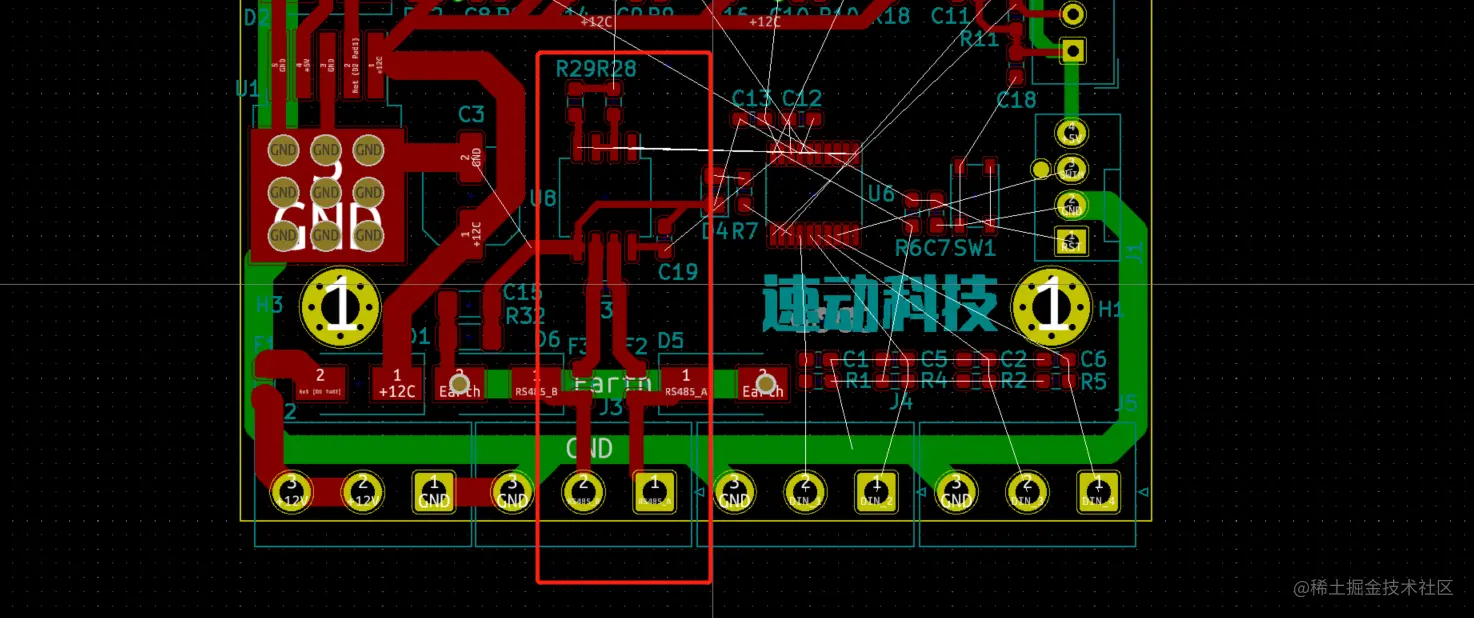

RS485
rs485的输出信号AB是差分信号，需要走差分对。差分信号的原理是接收到的信号等于两个互补信号的插值，因此可以 大大的降低信号的电气噪声。在差分信号中，正负两边都要在相同的环境下沿着相同的路径传输。
差分对的走线规则和技巧需要注意。
- 差分走线两根信号线一定要并排走，不可分开
- 差分线之间要有gnd隔离
- 差分信号之前的间距大概是1*线径
- 差分线一般要优先布线xz
- 差分信号线上的过孔越少越好
- 差分信号尽量少走弯路
RS485输出的AB时差分信号，但是输入端tx，rx不是差分对

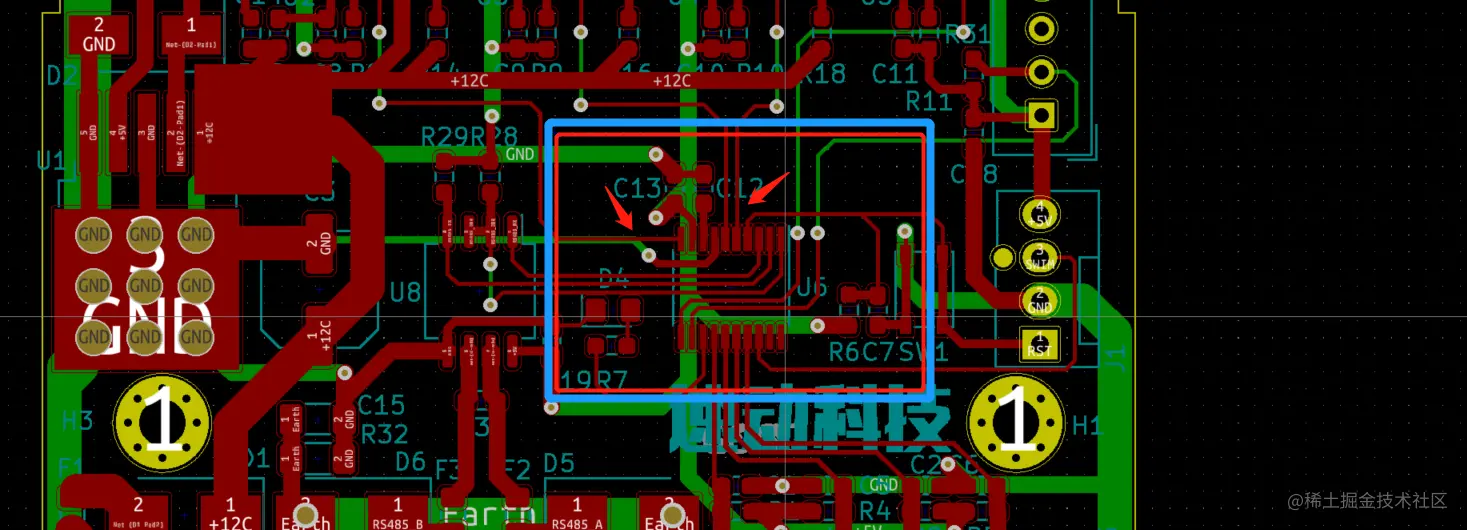

MCU
单片机走线比较简单，不牵涉到高速信号，简单粗暴，只要线都得开就OK。
另外，一定要注意，供电一定要尽可能的接触良好，并走线尽可能的粗
mcu走线过程中，gpio没有特殊用途的话，可以根据走线的方便，调换io口。

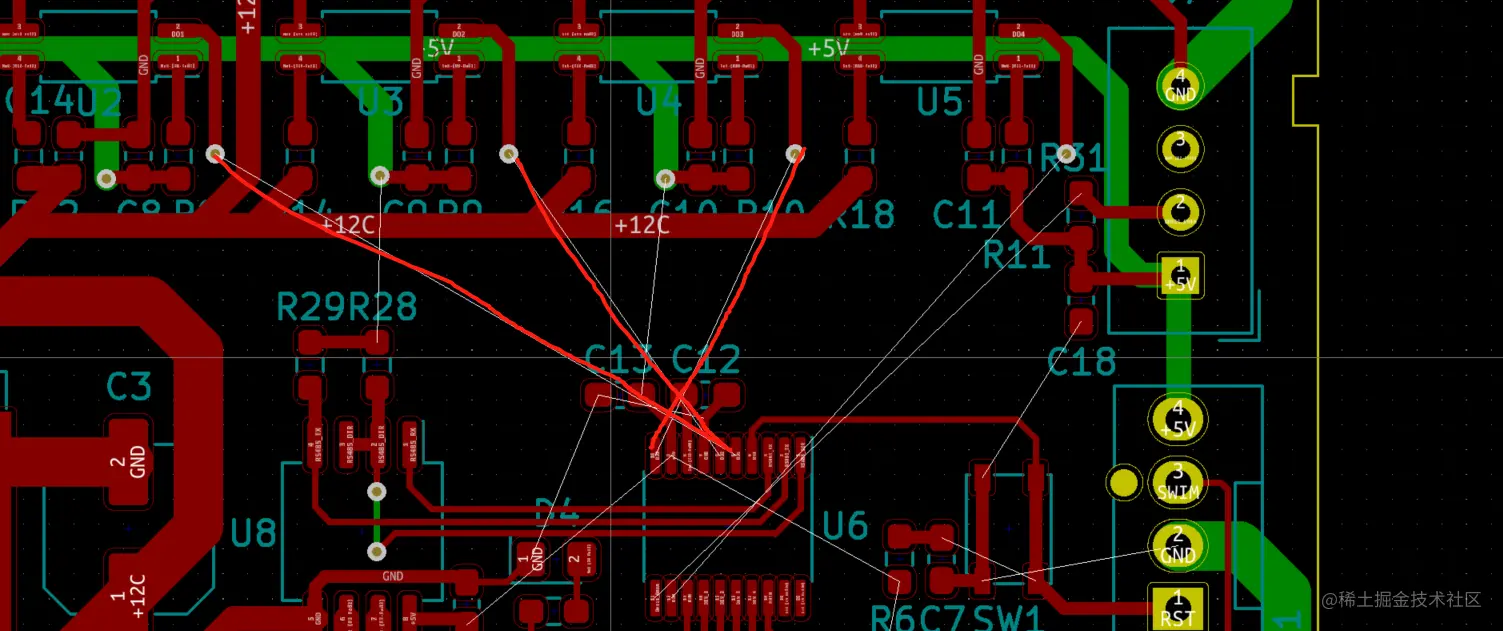

如下几个do的io交叉相连：
- 调整DO3为DO1
- DO4和DHT11调换位置
