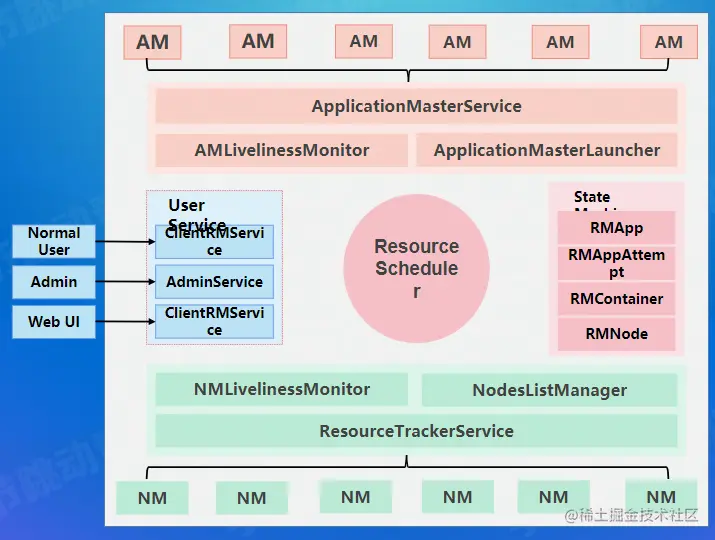

1. Resource Manager整体架构


  • ResourceManager需要进行集群里面所有任务的管理，所以在最上层这些模块里面负责管理的是任务里面所有的ApplicationMaster

  • ApplicationMasterService会定期的跟各个ApplicationMaster进行心跳的保持来进行资源请求的一些处理

  • AMLivelinessMonitor负责监控每一个ApplicationMaster是不是活着的，如果一个ApplicationMaster超过一定的时间段没有跟ApplicationMasterService发生心跳的关系，那就认为ApplicationMaster发生异常了，这时就会进行一些处理

  • ApplicationMasterLauncher主要负责进行ApplicationMaster的拉起

  • User Service主要负责让外部人员进行一些访问

  • Resource Scheduler主要负责当资源请求来了之后，按照一定的调度策略来对这些资源请求进行调度

  • State Machine 因为YARN里面是按照事件机制进行处理的，会维护几个重要对象的状态机，所以有了这些状态机之后，系统里边的请求和分配的操作就可以进行正常的流转

  • 最下边这一层负责集群里所有节点的维护，每一个物理节点里边，都会部署一个NodeManager，NodeManager也需要定期的跟ResourceManager来进行心跳的交互

  • ResourceTrackerService负责心跳交互的模块，会相应各个NodeManager的心跳交互

  • NMLivelinessMonitor会定期的发现哪些节点没有及时的进行心跳，把这些节点处理掉，避免往这些节点上调度新的任务

  • NodesListManager主要会维护集群里面所有节点的状态信息

2. Resource Manager主要职责

ResourceManager负责集群所有资源的统一管理和分配，接收各节点汇报信息，并按照一定的策略分配给各个任务

  • 与客户端交互
  • 启动和管理所有的ApplicationMaster
  • 管理所有的NodeManager
  • 资源管理与调度
    • 组织资源（资源池）
    • 组织任务（队列）
    • 接收资源请求
    • 分配资源

3. Resource Manager状态机管理

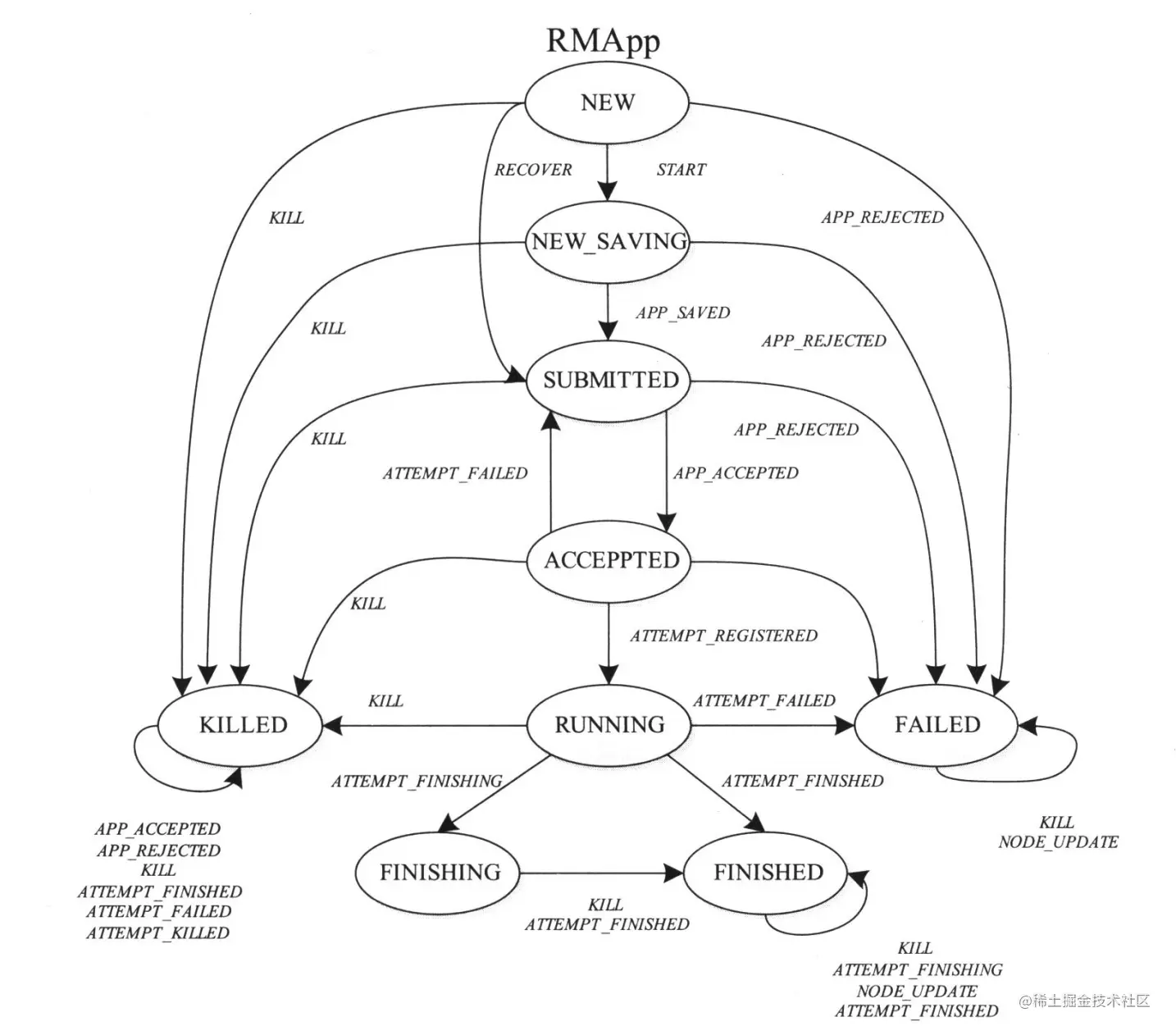

3.1 RMApp状态机


在ResourceManager里面主要会维护4个重要对象的状态机，第一个是RMApp

  • RMApp就是当一个任务提交上来之后，ResourceManager内部就会维护这样一个对象，有了这个对象之后，就会进行各种状态的流转

  • 从上图中看，图中有很多的状态，状态之间会通过一些事件来发生变化，这就是状态机

  • 对于一个状态机来说，对于RMApp来说，它会有很多状态，比如说任务提交上来之后，它的状态就是NEW

  • 当我们启动这个任务之后，就会从NEW状态转换为NEW_SAVING状态

  • 在NEW_SAVING状态会进行一些数据的持久化操作，持久化操作完成之后，任务就会变成SUBMITTED状态，到SUNMITTED状态，就相当于数据已经提交到集群上了

  • 到SUBMITTED状态会进行一些权限的校验，校验成功就会变成ACCEPTED状态，到ACCEPTED状态，就意味着任务已经提交到ResourceManager上，并且等待着ResourceManager为它分配资源

  • 一旦任务得到资源分配并成功拉起之后，就会处于RUNNING状态

  • RUNNING状态运行完之后，就会根据一些状态来进行相应的转换，如果任务运行失败了，就会转换为FAILED状态，如果在运行期间被一些用户主动kill掉或一些其他的线程策略kill掉，任务就会变为KILLED状态，如果任务最终运行成功了，就会变为FINISHED状态

  • 通过这样的流转，就会让RMApp能够正常的在这个系统里面运行

几个重要的状态：

  • NEW_SAVING：收到任务后，创建RMAppImpl对象并将基本信息持久化。为什么需要做这一步？假如任务刚提交上来以后，发生切主，这些信息如果没有持久化，这些任务可能就会丢失，等到切主完之后，这个任务可能就异常了

  • ACCEPTED：调度器接受该任务后所处的状态，任务等待被分配资源

  • RUNNING：任务成功获取到资源并在节点运行

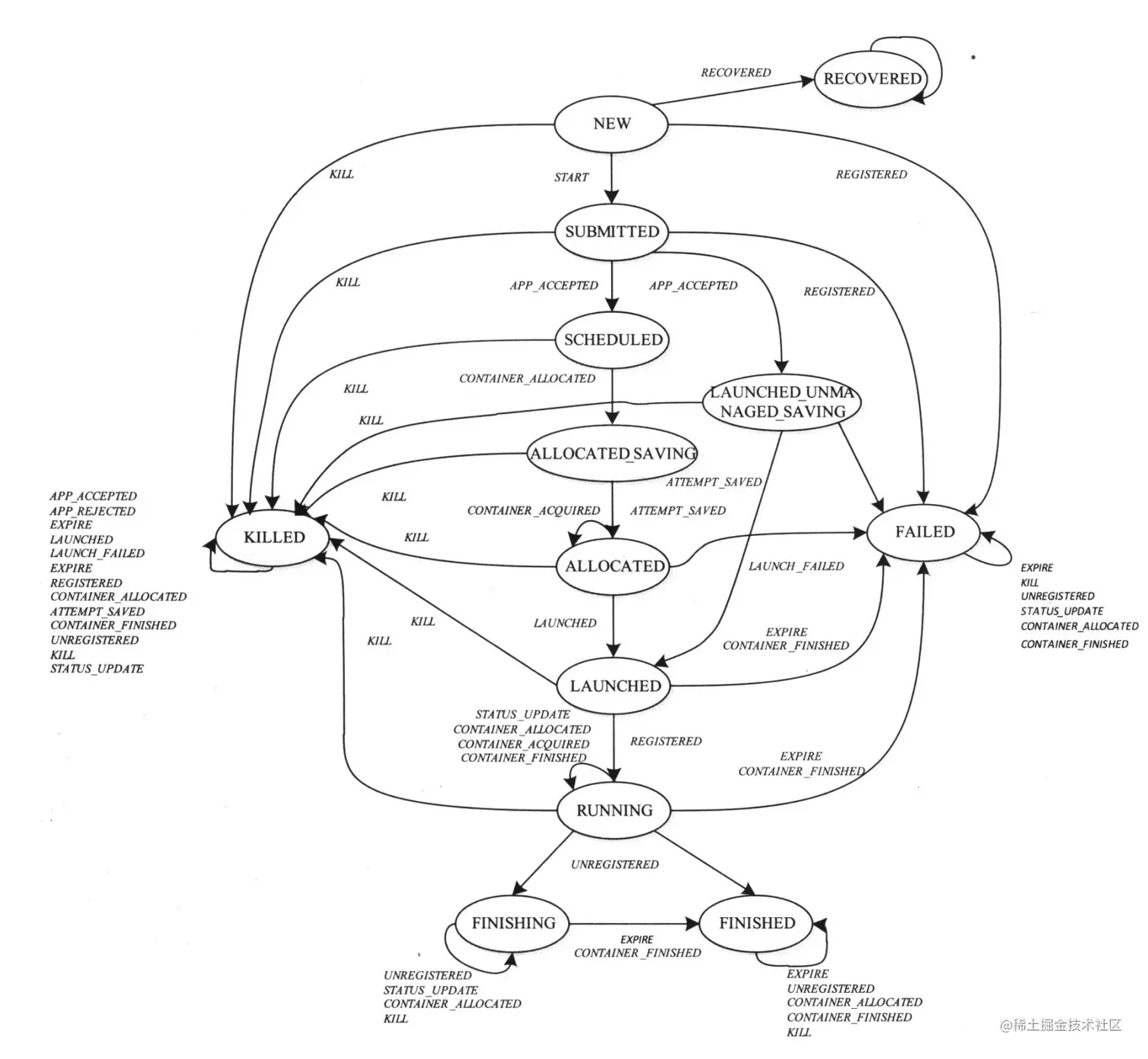

3.2 RMAppAttempt


一个任务在运行的过程中，可能会启动多个实例，启动第一次实例的时候可能会失败，失败之后会执行重试的策略，再重新启动一个实例，对于每一个实例来说，就会有一个RMAppAttempt对象，对于一个RMApp，会管理下属的所有的RMAppAttempt这样的对象。

  • SCHEDULED：通过合法性检查后所处的状态，开始为该任务分配资源

  • ALLOCATED_SAVING：收到分配的Container后，在持久化完成前所处的状态

  • ALLOCATED：信息持久化完成后所处的状态

  • LAUNCHED：Resource Manager的ApplicationMasterLauncher与NodeManager通信以启动ApplicationMaster时所处的状态

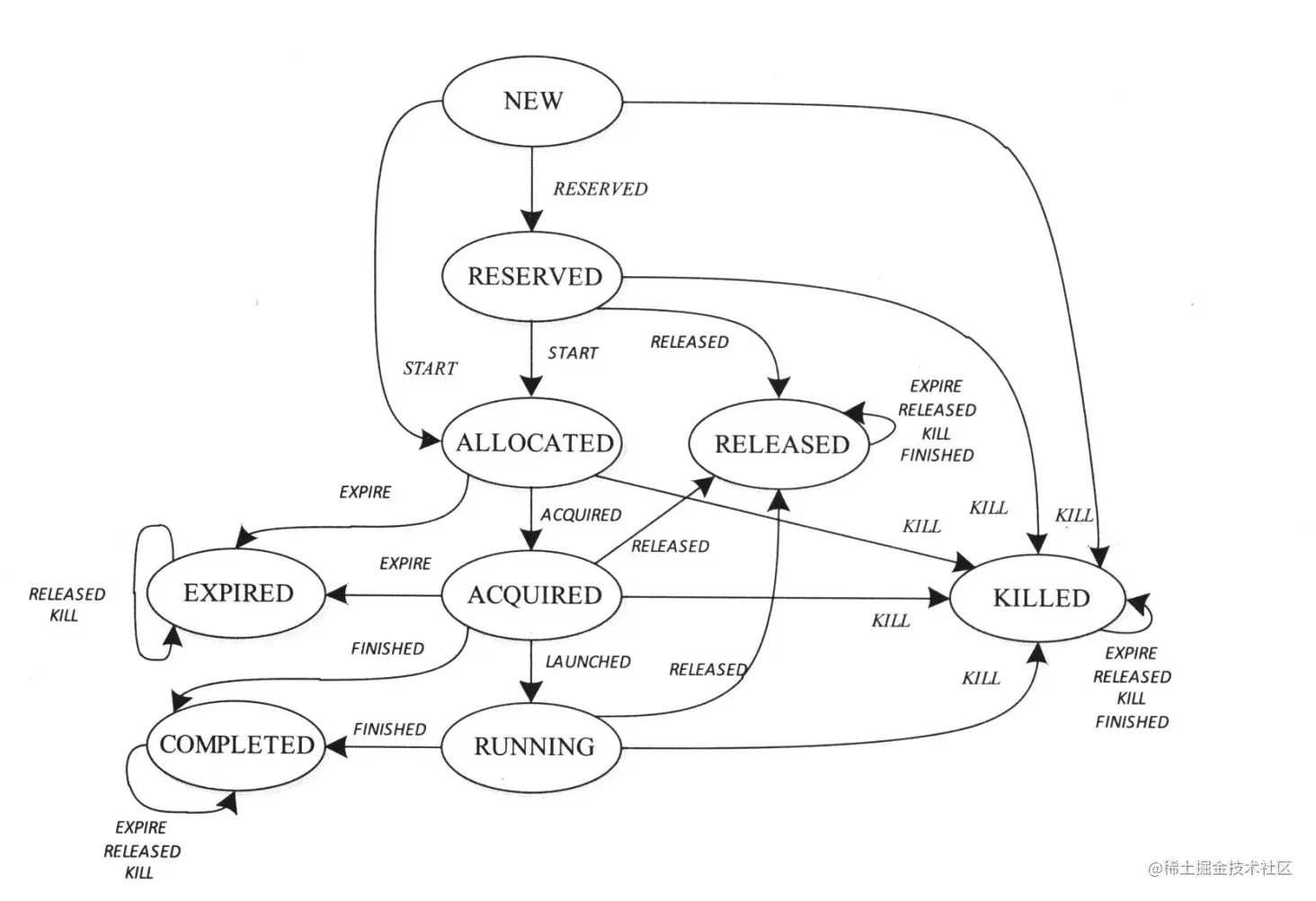

3.3 RMContainer


  • RESERVED：开启资源预留时，当前节点不能满足资源请求时所处的状态

  • ALLOCATED：调度器分配一个Container给ApplicationMaster

  • ACQUIRED：Container被ApplicationMaster领走后的状态

  • EXPIRED：ApplicationMaster获取到Container后，若在一定时间内未启动Container，ResourceManager会强制回收该Container

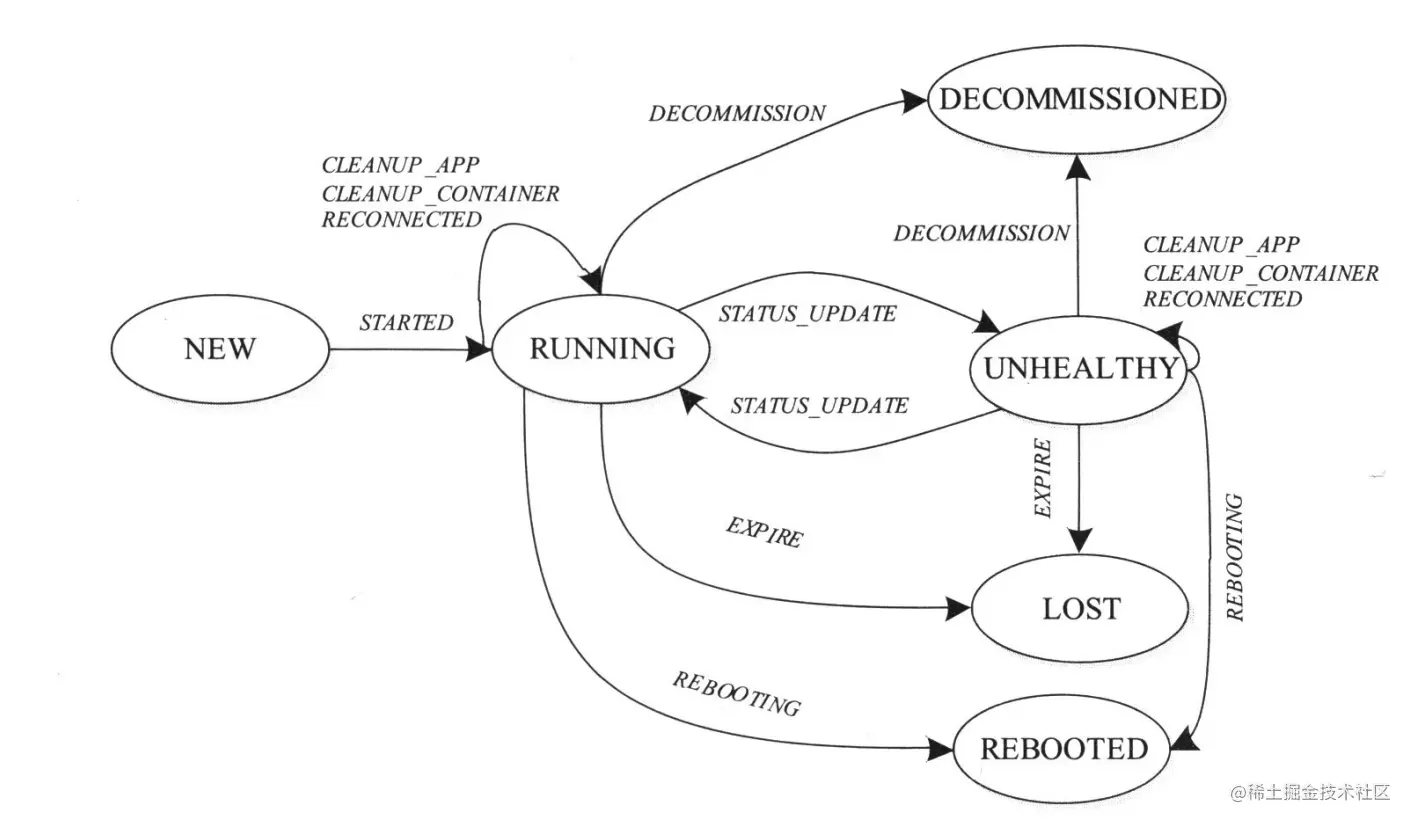

3.4 RMNode


  • DECOMMISSIONED：节点下线后的状态

  • UNHEALTHY：节点处于不健康状态，健康检测脚本异常或磁盘故障

  • LOST：节点超过一定时间（默认10分钟）未与ResourceManager发生心跳后所处的状态
