1 前言

这是我参与「第四届青训营」笔记创作活动的第28天，在「LSMT 存储引擎浅析」课程中讲师讲解了LSMT相关的一些原理和应用，但并未过多涉及B+树与LSMT两者之间的原理和应用对比，为了对相关知识有更深入的理解，本篇笔记来讨论一下B+树与LSMT的具体原理差异和应用场景的不同。

2 随机存储与顺序存储

我们知道，对机械硬盘而言，由于磁盘需要移动机械臂和转动磁盘来进行读写，因此顺序的读写操作一定优于随机的读写操作，其中顺序写的吞吐是随机读的25倍；而对SSD固态硬盘而言，随机写会给主控带来GC压力（当一个电脑上的动态内存不再需要时，就应该予以释放，以让出内存，这种内存资源管理，称为垃圾回收，garbage collection，简称 GC），其中顺序写的吞吐是随机读的6倍。因此，不论是何种存储介质，顺序存储的效率一定比随机存储的效率高。此外，我们在这里直接给出一个结论：顺序写不论在何种介质下，对设备而言都是友好的操作，如果我们能够拥有一个可以充分利用此种情形的数据结构，那么我们的系统对数据的吞吐能力必定能够大大提高。

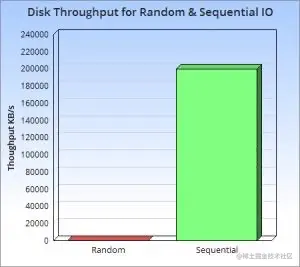

上图可以清晰看出随机读与顺序读之间的效率差异，两者之间存在着数量级的差距。

3 B+树与LSMT

在上一小节中，我们知道了顺序存储的速度要优于随机存储，在某些场景下顺序操作的速度甚至还要远远优于随机操作。那为什么早期的数据库习惯采用B+树，而2000年以后的数据库大多采用LSMT呢？这就要谈到两者的基本原理和应用场景了。

3.1 B+树

在B+树当中，我们为了能够快速读取而使用了多路平衡树，这样可以迅速找到对应key的节点，当我们对B+树进行写入时，数据是原地更新的，在B+树发生不平衡或者节点容量达到阈值后（达到规定的阶数），必须立即进行分裂来平衡，这样就会引起树结构的变化，导致文件的多次随机读写，因此当数据吞吐量很大时，会带来巨大的开销。

3.2 LSMT

而LSMT使用了一种独特的机制牺牲了一些读操作的性能，保证了写操作的能力，它能够让所有的操作顺序化，几乎完全避免了随机读写。这些独特的机制就是SSTable和Memtable。

3.2.1 LSMT之SSTable

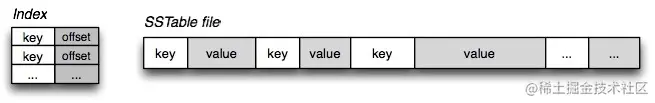

最基本的SSTable如上右图所示，key和value的键值对按照key值的大小排序存储在文件中。当我们需要查找某个key值对应的数据的时候，系统将整个文件读进内存并进行查找。写入也是如此，系统为了避免移动大量数据而不会在SSTable中直接修改，因此插入的操作在内存中进行，得到新的SSTable后会直接覆盖原本的SSTable。通过这样的设定，我们避免了随机读写。

再看上图左边图示，如果文件中的数据量过大，借用《操作系统》中内存管理部分的二级页表相关思想，我们建立一个索引文件，存储不同的key值对应的offset，方便我们在读取文件的时候快速查找到我们想要查找的文件，加快读取速度。

3.2.1 LSMT之Memtable

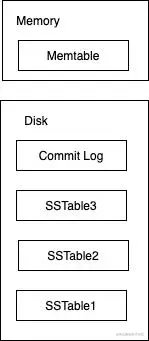

理解了SSTable之后，我们来讨论一下基本的LSM实现原理，其本质就是在SSTable的基础上增加了一个Memtable——一个存放在内存当中的可以快速“增删查改”的数据结构。此外，我们还需要一个log文件记录数据发生的变化，当系统故障或者是数据丢失时提供找回机制，其整体的架构如下所示：

“增删查改”中，除了查找之外的其他操作都发生在Memtable中，我们来讨论一下“增删改”这三种操作：

当需要增加一个元素的时候，我们直接增加在Memtable，而不是写入文件，这样避免了大量移动数据，大大增加了写入速度。
修改和删除操作也一样，如果需要修改或删除的元素刚好在Memtable当中，那么可以直接进行修改或删除操作；如果不在Memtable当中，我们还是在Memtable当中进行操作，我们会插入这个元素，标记成修改或者是删除（如果先查找到元素，再去修改或删除，就需要进行磁盘读写，而这会消耗大量资源）。

所以我们可以把“增删改”这三个操作都视作成特殊的“添加”，显然这会导致Memtable中积累大量数据。为了解决这个问题，我们定期将Memtable中的内容存储到磁盘，形成一个SSTable（这就是SSTable的来源：SSTalbe中的数据不是凭空产生的，是LSM落盘产生的）。随着我们不断落盘，SSTable的数量也会增加，这样会影响我们查找的效率。而在此之前，我们还存储了许多修改和删除的信息，但没有进行实际操作，因此我们定期将所有的SSTable合并，在合并的过程当中完成数据的修改和删除。也就是说之前的删除、修改操作只是被记录了下来，直到合并的时候才真正执行。

4 总结分析

我们在前文对比了LSMT和B+树。在B+树中，我们为了能够快速读取而使用了多路平衡树，正因为平衡树结构的存在，导致我们在写入数据时会引起树结构的变动，这就会涉及到多次文件的随机读写，当数据吞吐量很大的时候，就会带来巨大的开销。而LSMT的读取效率比B+树要低，但是对于大数据的写入支持得更好，在大数据的许多场景中对数据的吞吐量有着很高的要求，这时LSMT的用武之地显然大于B+树（例如消息系统和分布式存储场景）。但是同样，当需要查找效率更高时，B+树处于更大的优势。也就是说，两者只是应用的场景不同，而不是有高低之分。
可以看到，在3.2.1小节中，我们只讨论了“增删查改”中的增删改操作，却没有讨论查找操作，这是因为查找的机制和快表机制极其相似，所以在下一篇笔记中我们会将查找与《操作系统》中大名鼎鼎的快表TLB放在一起讨论，并详细阐述著名的「局部性原理」，将新旧知识联系结合起来讨论，加深理解和印象。
