Tableau 蝴蝶图

Tableau 蝴蝶图是在同一Y轴两侧的两个柱状图的组合。通常情况下，Tableau蝴蝶图有助于在同一时间内比较两个数据集。在这篇文章中，我们使用superstore excel文件来建立这个。

在Tableau中创建一个蝴蝶图

将子类别维度拖放到行架上。

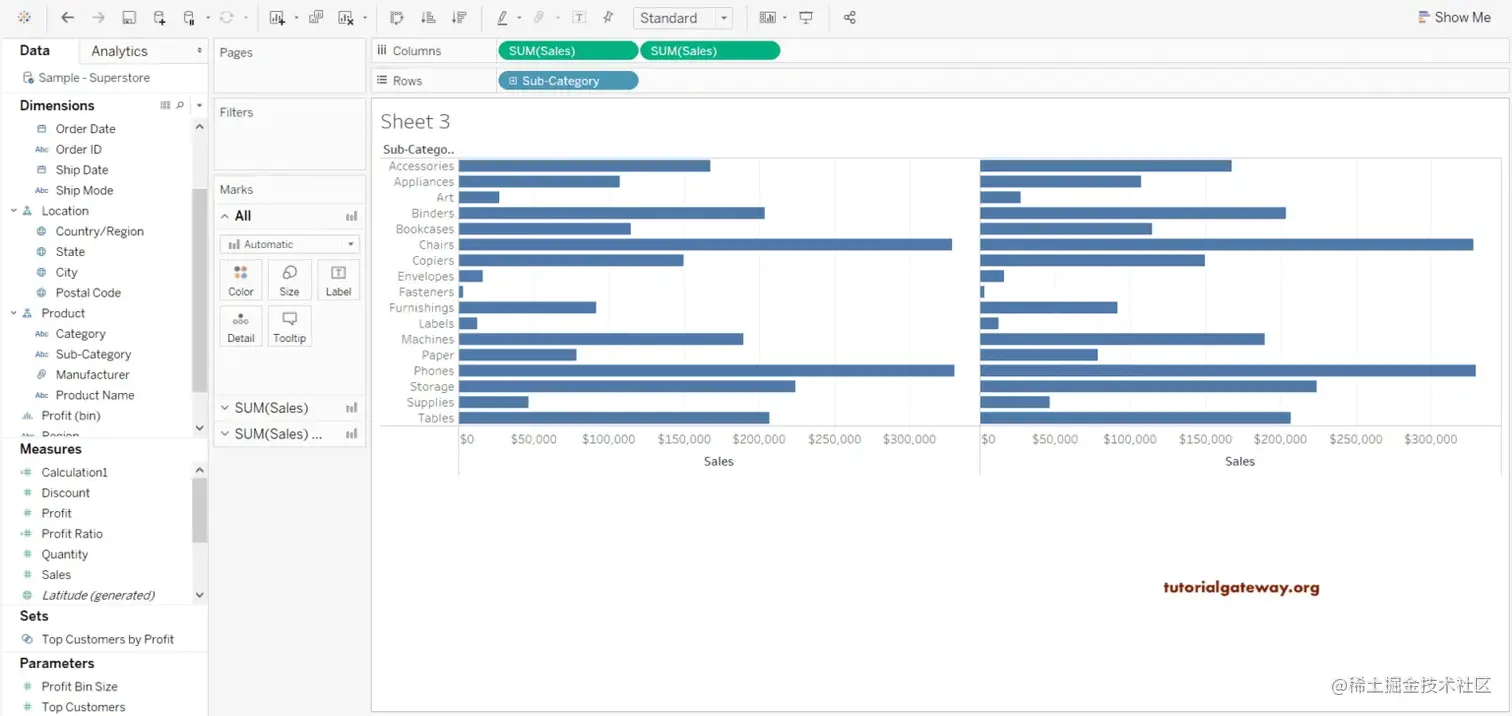

接下来，将销售量维度多次放到列架上。默认情况下，它显示两个并排的水平条形图。

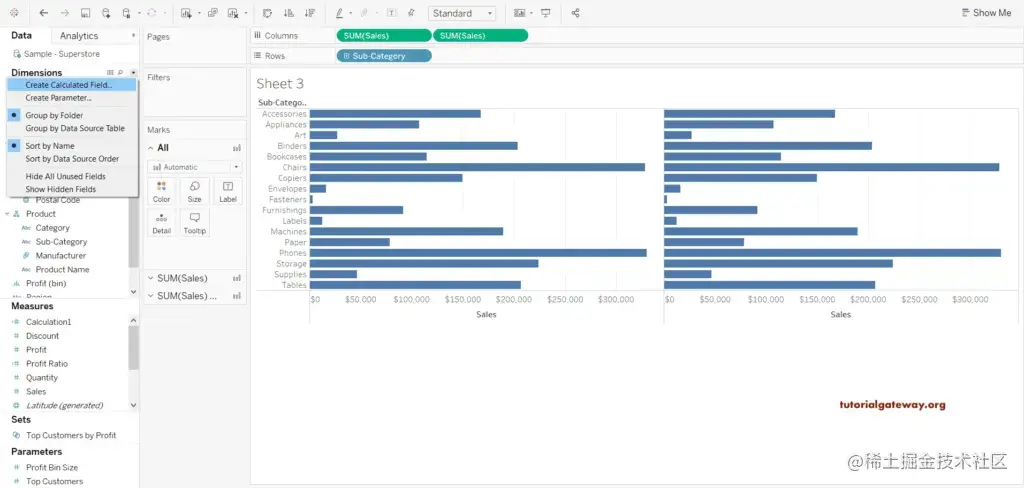

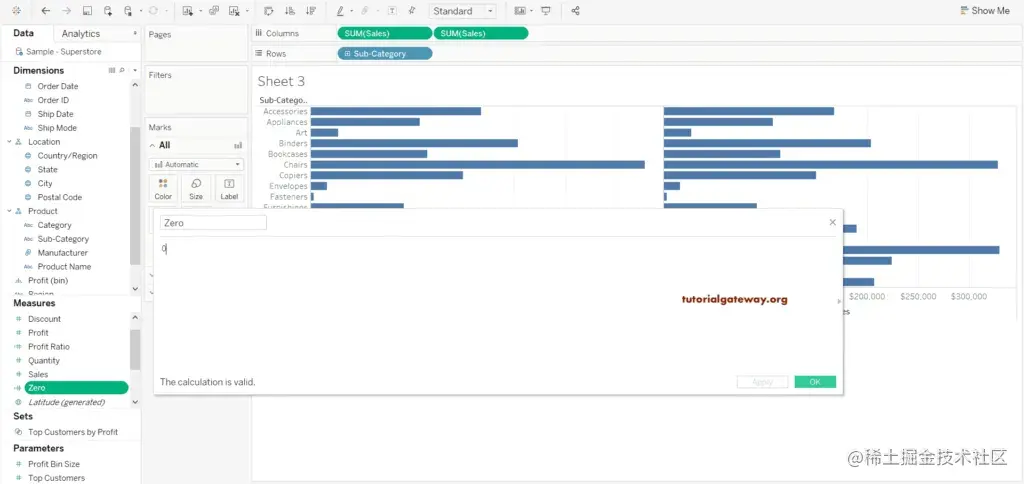

对于这个tableau蝶形图，右键点击维度部分，创建一个计算字段。接下来，从上下文菜单中选择创建计算字段...选项。

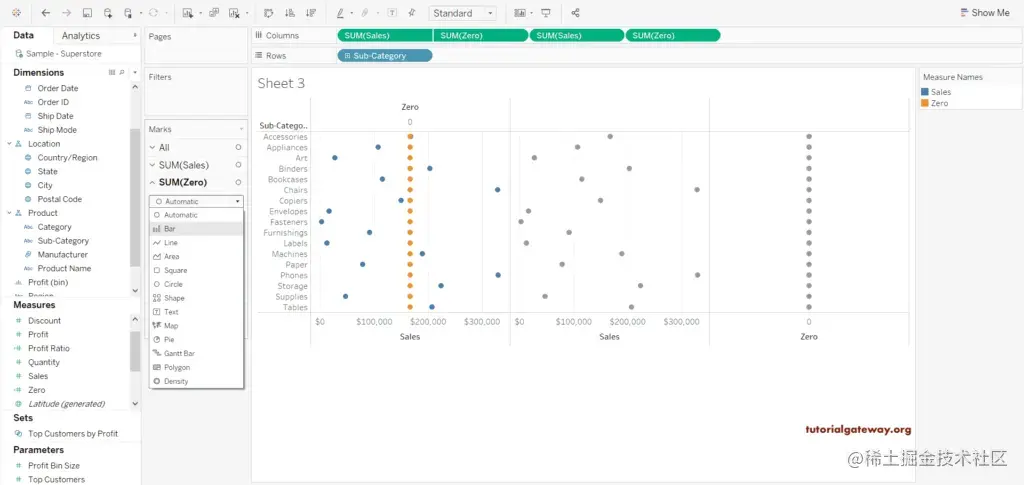

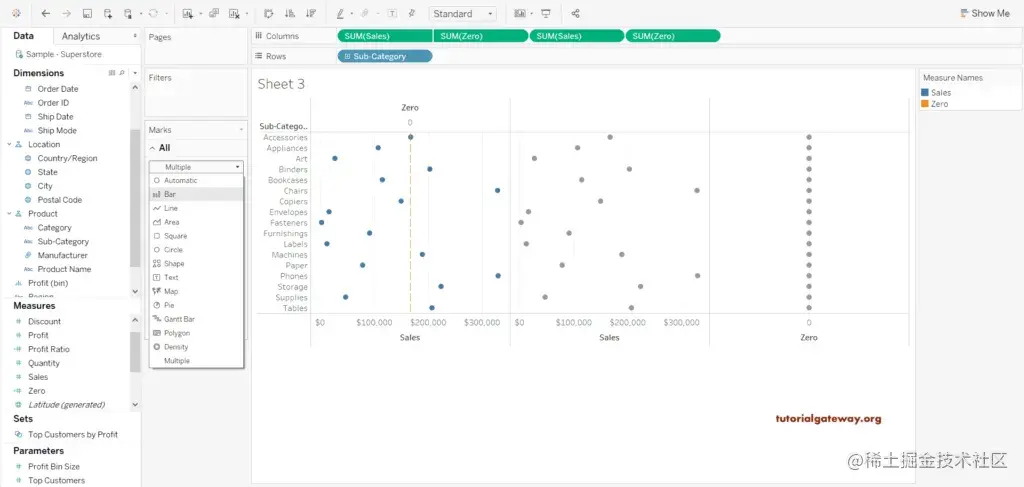

使用Marks架将Circles of Zero字段转换为Bars。 我们将计算字段命名为Zero，并放置0，这意味着它显示0. 将Zero计算字段拖到两个销售字段之间的列部分。如你所见，我们在列架上有销售、零、销售、零，在行架上有子类别。

接下来，我们通过改变Marks.现在，你可以看到条形图了。

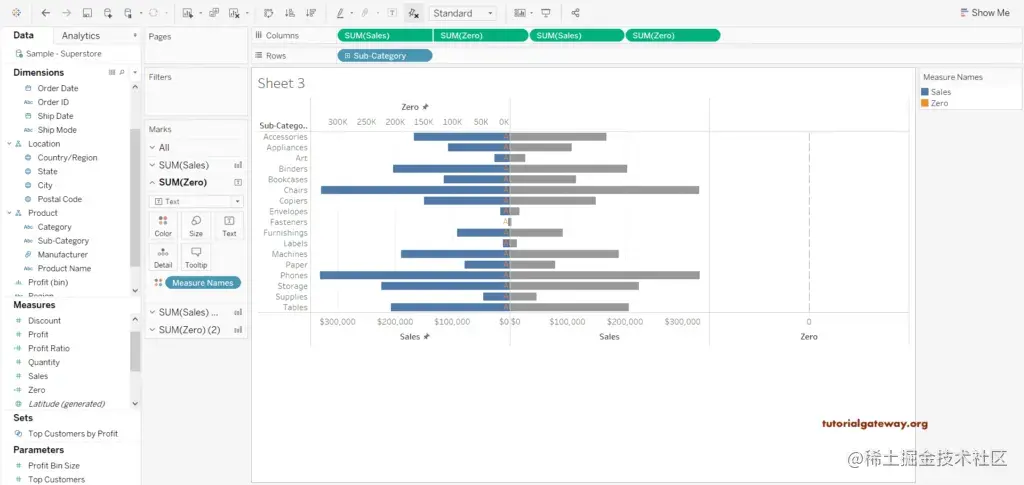

我们必须将其转换为Tableau蝴蝶图。让我把Zero字段改为Tableau文本或标签。因为它的值是0，所以它显示Abc作为文本。

选择并右键单击销售字段、零字段，并选择同步轴选项。

现在，这两个措施的数据已经同步了。

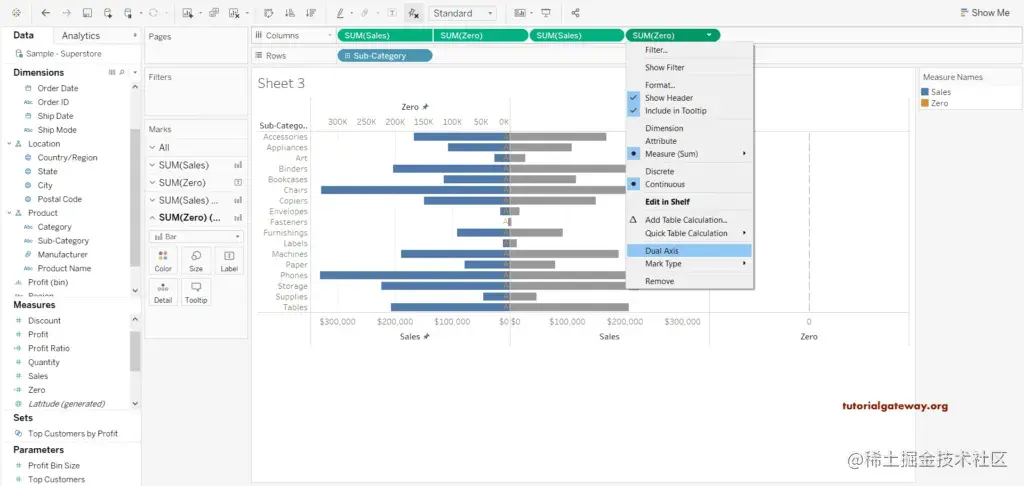

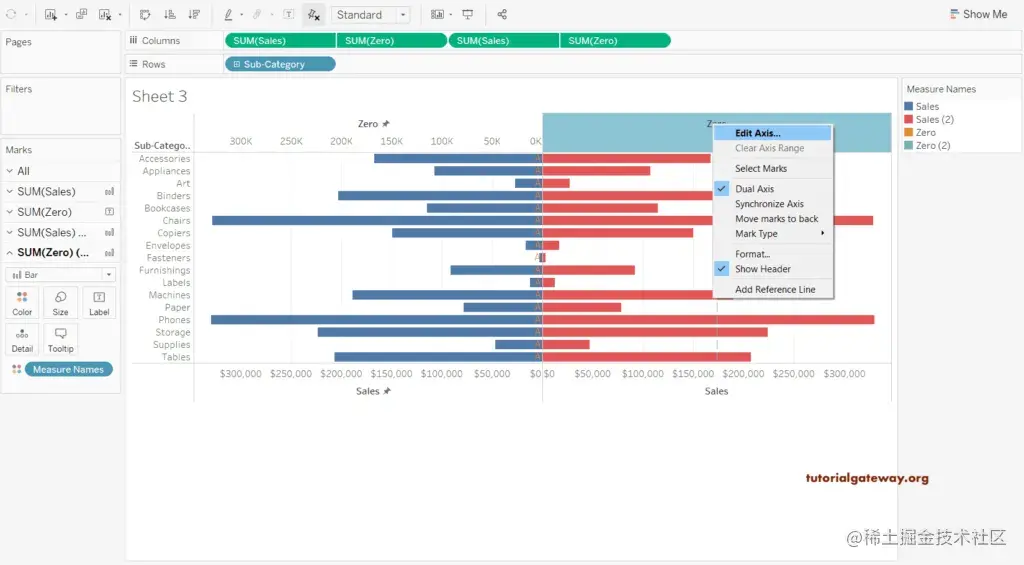

在轴上点击右键，选择编辑轴选项。 它打开了编辑轴的窗口来改变范围。如你所见，默认情况下，同步会自动选择范围。 让我把这个选项改为固定，并把开始值改为0，结束值改为347,101.602227。这样一来，销售量和零点都会在同一个范围内。 你可以看到Tableau Butterfly Chart. 我们必须对其余的Sales和Zero措施做同样的事情。因此，右键单击Zero措施，并单击双轴选项。

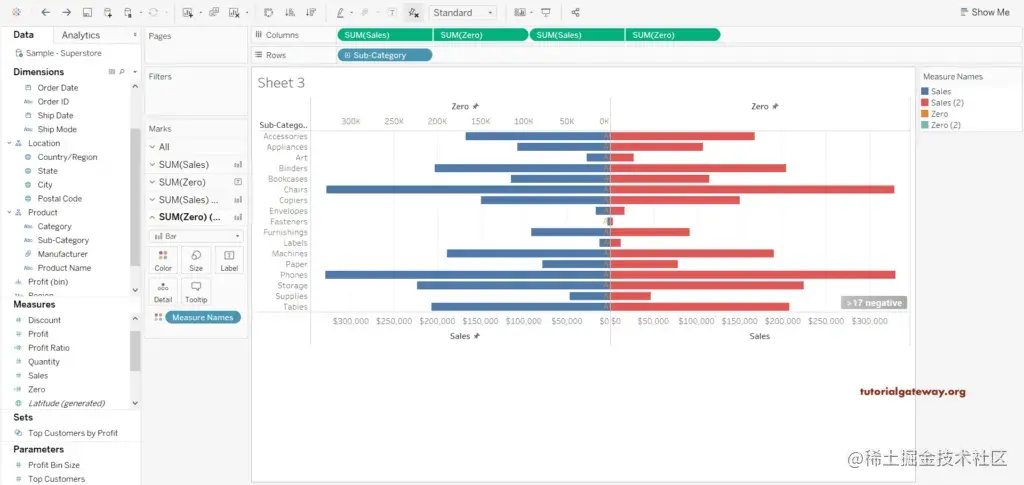

这几乎完成了Tableau蝴蝶图的制作。 再次，右键点击第二轴，选择编辑轴选项。

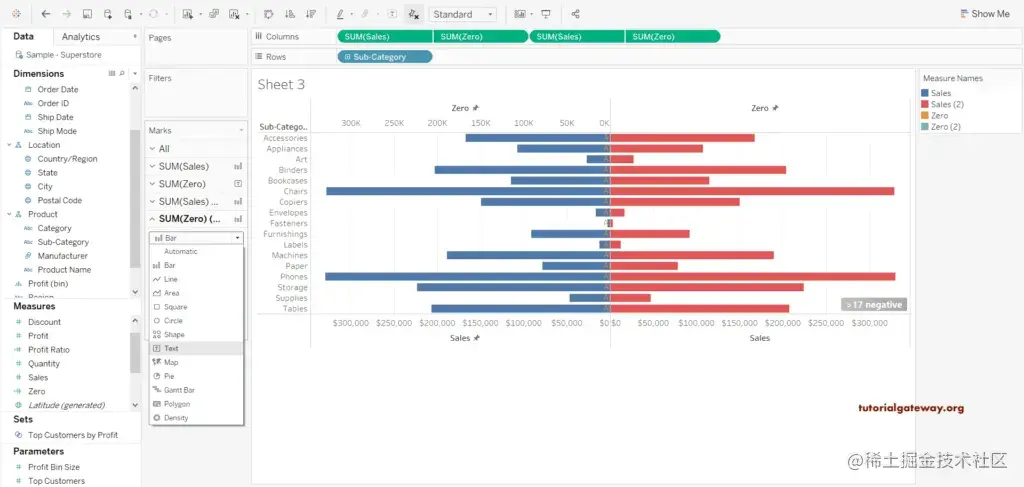

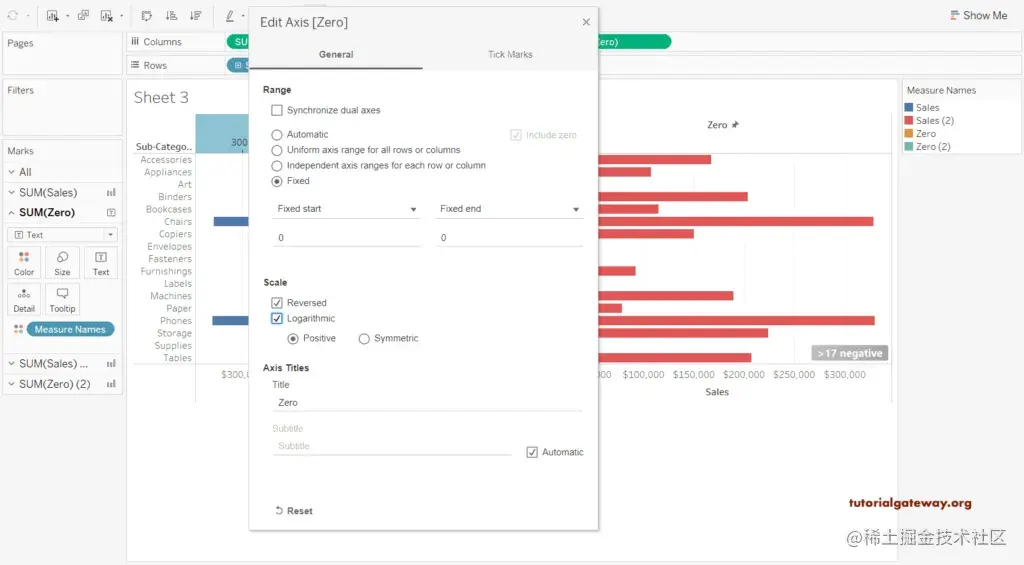

在这里，我们还将范围从自动改为固定，以0和0作为开始和结束值。接下来，我们还勾选了对数选项。 将 "标记 "从条形改为文本，将显示这个图表的另一半的文本。

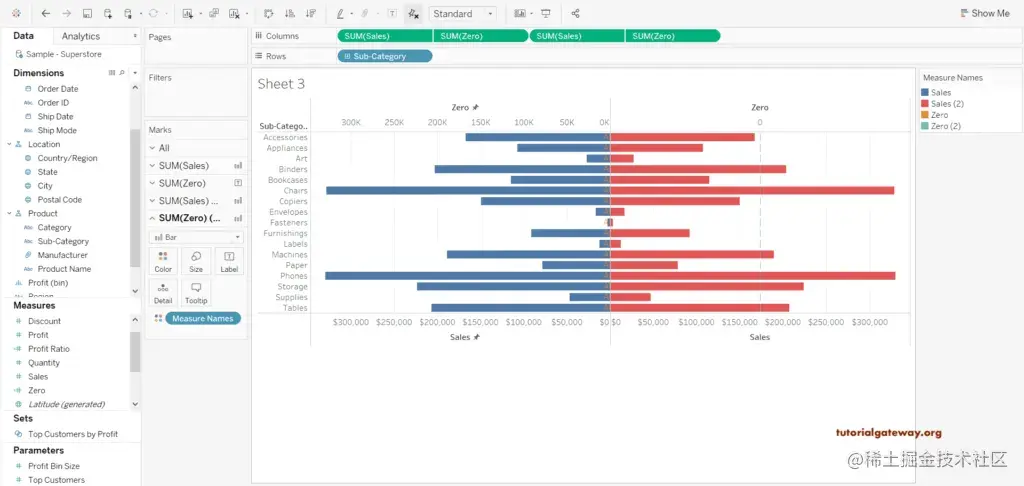

我们让它保持原样，你可以看到最后的Tableau Butterfly Chart.
