走进 YARN 资源管理和调度(下) | 青训营笔记

团鱼
144 阅读4分钟

这是我参与「第四届青训营 」 笔记创作活动的第13天

2. 核心模块

Resource Manager

负责集群所有资源的统一管理和分配，接收各个节点汇报信息，并且按照一定策略分配给各个任务。负责对各NM上的资源进行统一管理和调度，将AM分配空闲的Container运行并监控其运行状态。对AM申请的资源请求分配相应的空闲Container。主要由两个组件构成：调度器（Scheduler）和应用程序管理器（Applications Manager）。

状态机管理

如果一个对象由若干个状态以及触发这些状态发生转移的事件构成，它将被抽象成一个状态机

  1. RMApp：维护了一个应用程序相关的生命周期，包括Application生命周期，一次进行尝试的生命周期；一个RMApp对应多个RMAppAttempt。
  2. RMAppAttempt：维护每次运行尝试的生命周期，维护了进度，运行的机器信息，起始时间，URL等信息。
  3. RMContainer：维护了分配出去的各个资源的使用状态。维护了存活contianer信息，比如说containerID、ApplicationAttemptId、state、reserved等信息。
  4. RMNode：维护了一个NodeManager的生命周期，包括NM的机器名，地址，端口，状态等信息

调度器分析

调度器仅根据各个应用程序的资源需求进行资源分配，而资源分配单位是Container，从而限定每个任务使用的资源量。Yarn中给应用分配资源的就是Scheduler，Yarn提供了多种调度器和可配置的策略供我们选择。

  1. 任务、资源组织，任务按照队列进行组织，节点按照Label进行组织。

  2. 调度流程

    1. AM与RM心跳：记录资源请求
    2. 触发时机：节点心跳
    3. 找Label：获取所有队列
    4. 找队列：最饥饿的队列优先
    5. 找任务：优先级高的任务优先
    6. 找资源请求：优先级高的请求优先

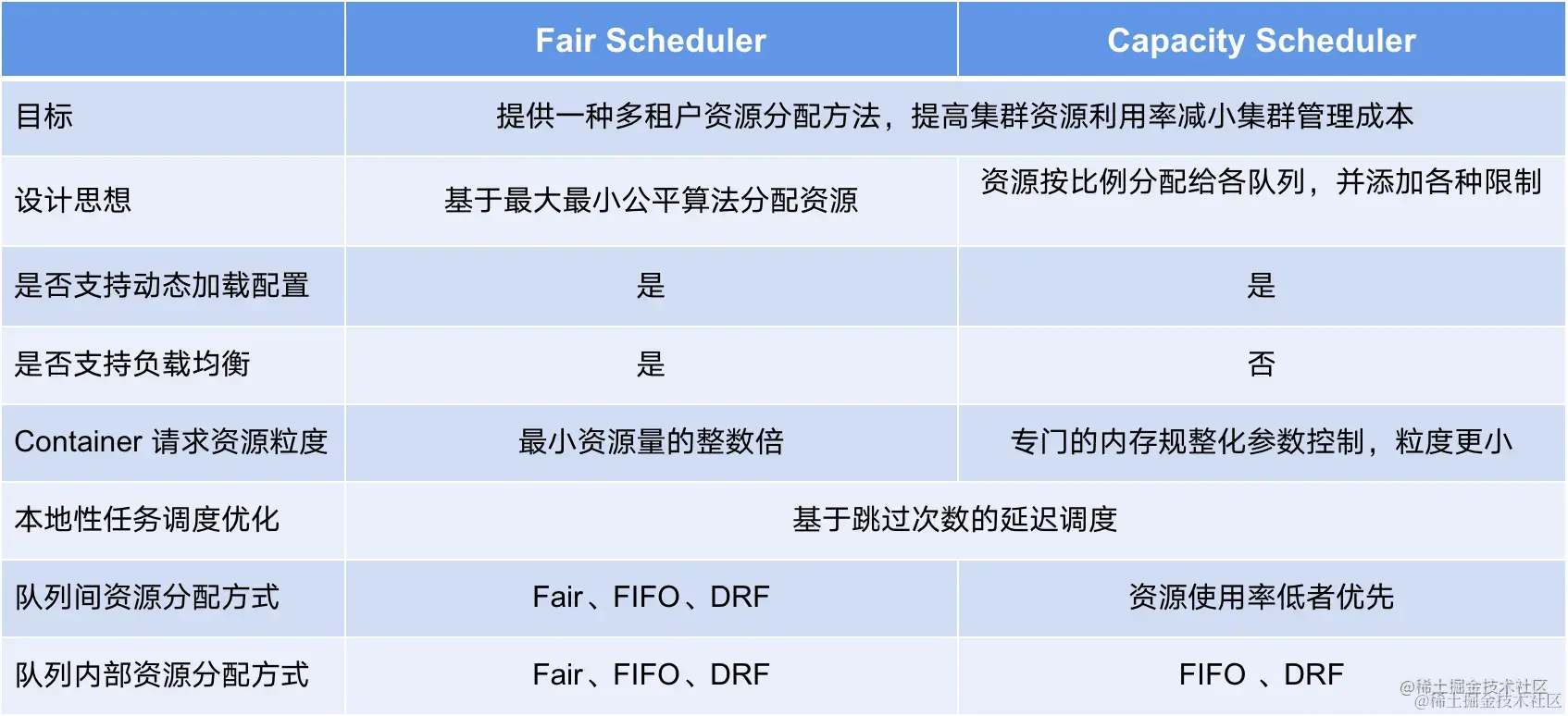

  3. 典型调度器


Node Manager

节点代理，从AM接受命令并执行，通过心跳方式向RM汇报节点状态并且领取命令。

NM是YARN中单个节点上的代理，它管理Hadoop集群中单个计算节点，功能包括与ResourceManger保持通信、管理Container的生命周期、监控每个Container的资源使用（内存、CPU等）情况、追踪节点健康状况、管理日志和不同应用程序用到的附属服务。

状态机管理

  1. Application：维护的信息是ResourceManager端Application信息的子集（生命周期一致），这有利于对一个节点上的同一个Application的所有Container进行统一管理。
  2. Container：维护每个Container的运行过程
  3. LocalizedResource：Application所需的资源(比如文本文件、JAR包、归档文件等）需要从HDFS上下载，维护和跟踪每个资源的下载过程。

节点健康检测机制

通过该机制，NodeManager可时刻掌握自己的健康状况，并及时汇报给ResourceManager。而ResourceManager则根据每个NodeManager的健康状况适当调整分配的任务数目。

作用： 帮助及时发现存在问题的NodeManager，避免不必要的任务分配，也可以用于动态升级

实现： 1. 自定义shell脚本 2. 判断磁盘好坏

3. 重要机制

公平性

Fair Share调度策略

why：保障公平的前提下实现队列间资源共享，提高资源利用率，缓解繁忙队列压力；

what：队列配置 minShare 和 maxShare，当队列空闲时按照一定策略将资源分配给其他活跃队列；

类型：1. Steady Fair Share 2. Instantaneous Fair Share

DRF调度策略

why：在保证公平性的前提下进行资源降维，以达到更好的分配效果；

what：DRF 是最大最小公平算法在多维资源上的具体实现；旨在使不同用户的“主分享量”最大化的保持公平；

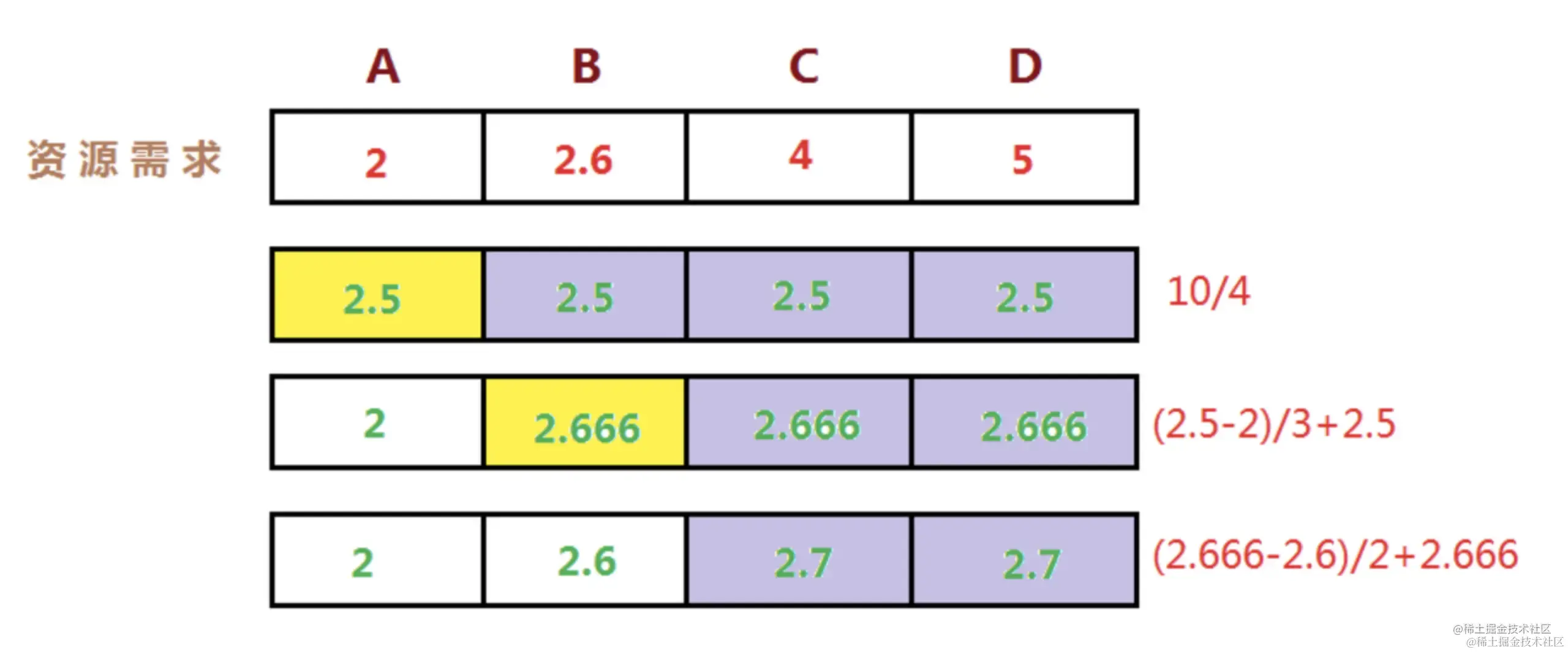

最大最小公平算法：最大化最小资源需求的满足度

  • 资源按照需求递增的顺序进行分配；
  • 用户获取的资源不超过自身需求；
  • 对未满足的用户，等价分享剩余资源；


高性能

性能瓶颈影响资源分配

状态机管理

状态四元组：转换前状态，转换后状态、事件和回调函数。三种状态转换的方式

事件处理模型

YARN 采用了基于事件驱动的并发模型，具有很强的并发性可提高系统性能。


高可用

RM高可用

  • 热备节点
  • 基于共享存储的 HA 解决方案
  • 切主模式，手动/自动

NM高可用

  • 相关信息存储至 leveldb 数据库；
  • NM 重启时加载 yarn-nm-recovery 下的 leveldb 数据库；

参考

Yarn中RMApp、RMAppAttempt、RMContainer和RMNode状态机及其状态转移

YARN调度器(Scheduler)详解

Yarn之NodeManager

Hadoop - YARN NodeManager 剖析、NodeManger内部架构、分布式缓存、目录结构、状态机管理、Container 生命周期剖、资源隔离

走进YARN资源管理和调度ppt
