微服务链路追踪组件Skywalking实战（下）

KAID
420 阅读2分钟

携手创作，共同成长！这是我参与「掘金日新计划 · 8 月更文挑战」的第18天，点击查看活动详情

2. SkyWalking快速开始

2.1 SkyWalking Agent跟踪微服务

2.1.1 通过jar包方式接入

准备一个springboot程序，打成可执行jar包，写一个shell脚本，在启动项目的Shell脚本上，通过 -javaagent 参数进行配置SkyWalking Agent来跟踪微服务；

startup.sh脚本：

#!/bin/sh
# SkyWalking Agent配置
export SW_AGENT_NAME=springboot-skywalking-demo #Agent名字,一般使用`spring.application.name`
export SW_AGENT_COLLECTOR_BACKEND_SERVICES=127.0.0.1:11800 #配置 Collector 地址。
export SW_AGENT_SPAN_LIMIT=2000 #配置链路的最大Span数量，默认为 300。
export JAVA_AGENT=-javaagent:/usr/local/soft/apache-skywalking-apm-bin-es7/agent/skywalking-agent.jar
java $JAVA_AGENT -jar springboot-skywalking-demo-0.0.1-SNAPSHOT.jar #jar启动

启动日志


等同于

java -javaagent:/usr/local/soft/apache-skywalking-apm-bin-es7/agent/skywalking-agent.jar
-DSW_AGENT_COLLECTOR_BACKEND_SERVICES=127.0.0.1:11800
-DSW_AGENT_NAME=springboot-skywalking-demo -jar springboot-skywalking-demo-0.0.1-SNAPSHOT.jar

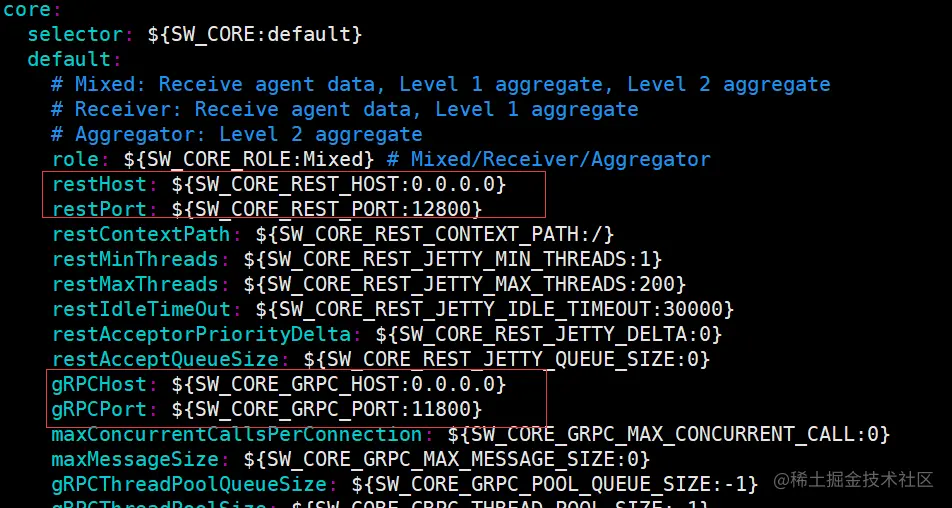

参数名对应agent/config/agent.config配置文件中的属性。

属性对应的源码：org.apache.skywalking.apm.agent.core.conf.Config.java

# The service name in UI
agent.service_name=${SW_AGENT_NAME:Your_ApplicationName}
# Backend service addresses.
collector.backend_service=${SW_AGENT_COLLECTOR_BACKEND_SERVICES:127.0.0.1:11800}

我们也可以使用skywalking.+配置文件中的配置名作为系统配置项来进行覆盖。 javaagent参数配置方式优先级更高

-javaagent:D:\apache\apache-skywalking-apm-es7-8.4.0\apache-skywalking-apm-bin-es7\agent\skywalking-agent.jar
-Dskywalking.agent.service_name=springboot-skywalking-demo
-Dskywalking.collector.backend_service=192.168.3.100:11800

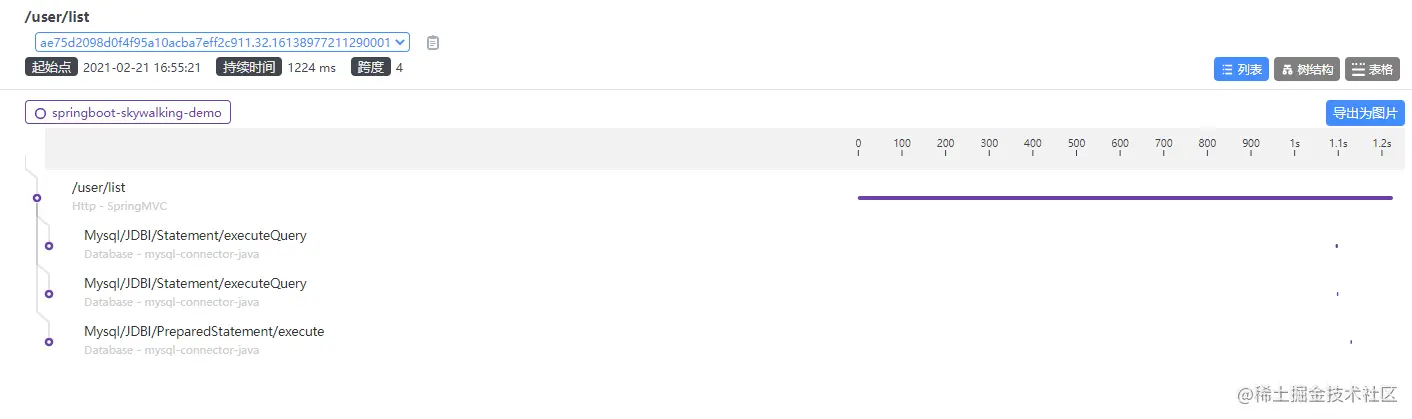

测试： http://192.168.3.100:8000/user/list

在启动程序前加一个-javaagent 参数即可完成对程序的跟踪


2.1.2 在IDEA中使用Skywalking

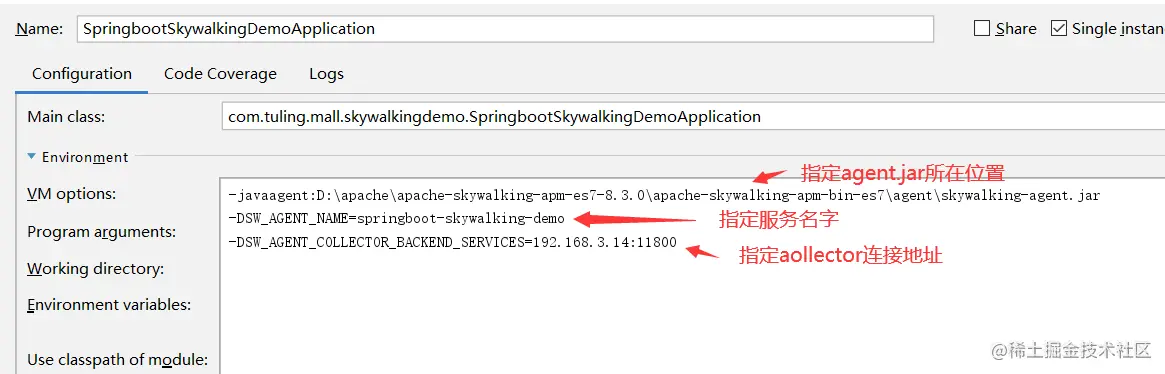

在运行的程序配置jvm参数，如下图所示：


# skywalking-agent.jar的本地磁盘的路径
-javaagent:D:\apache\apache-skywalking-apm-es7-8.4.0\apache-skywalking-apm-bin-es7\agent\skywalking-agent.jar
# 在skywalking上显示的服务名
-DSW_AGENT_NAME=springboot-skywalking-demo
# skywalking的collector服务的IP及端口
-DSW_AGENT_COLLECTOR_BACKEND_SERVICES=192.168.3.100:11800

2.1.3 Skywalking跨多个微服务跟踪

Skywalking跨多个微服务跟踪，只需要每个微服务启动时添加javaagent参数即可。

测试：

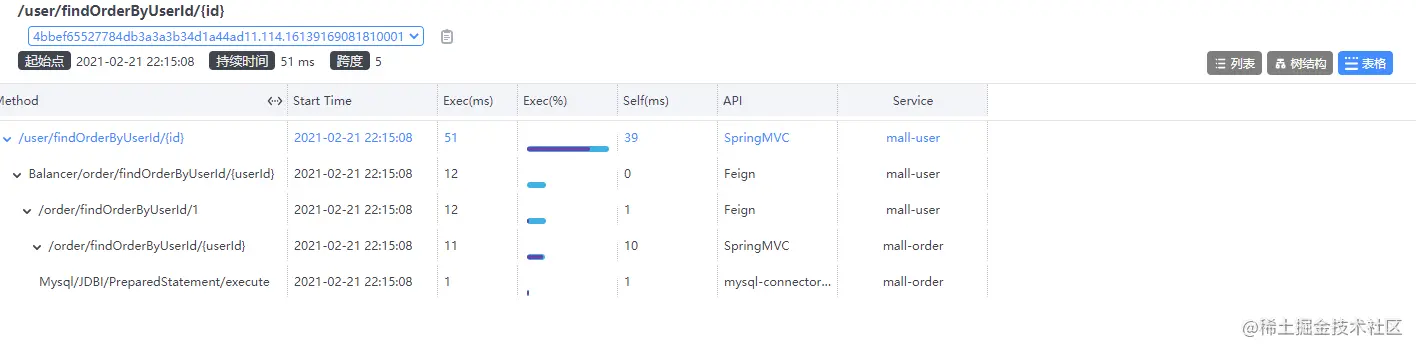

启动微服务mall-gateway，mall-order，mall-user ，配置skywalking的jvm参数

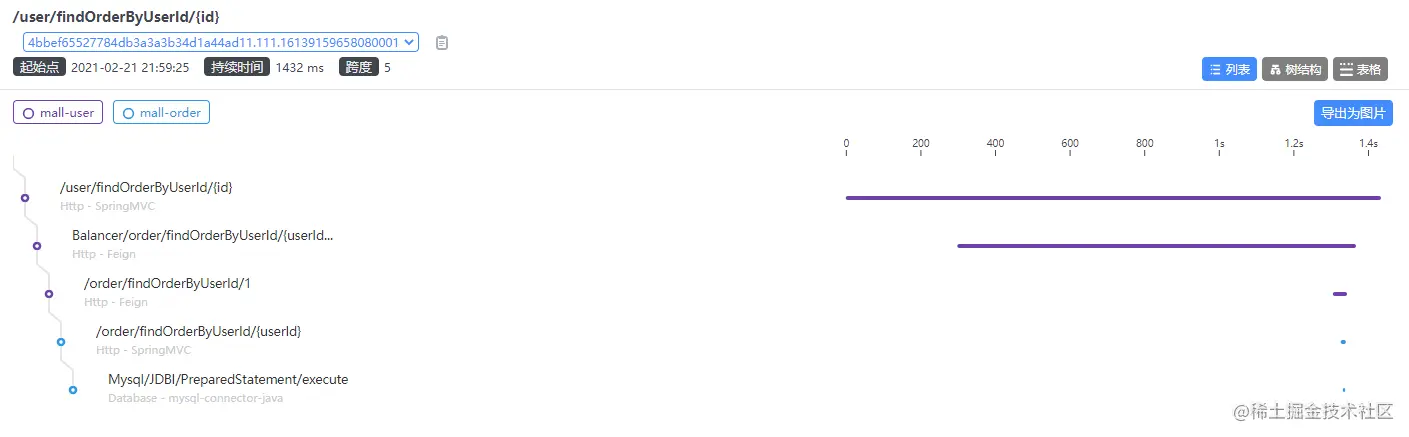

http://localhost:8888/user/findOrderByUserId/1



注意：此处存在bug，跟踪链路不显示gateway

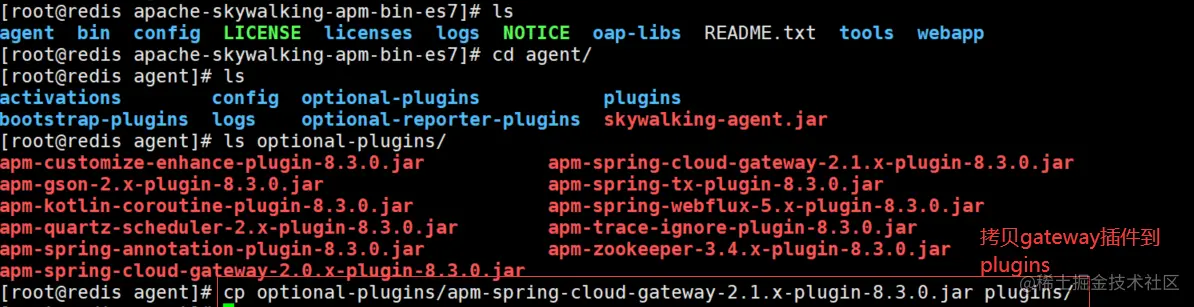

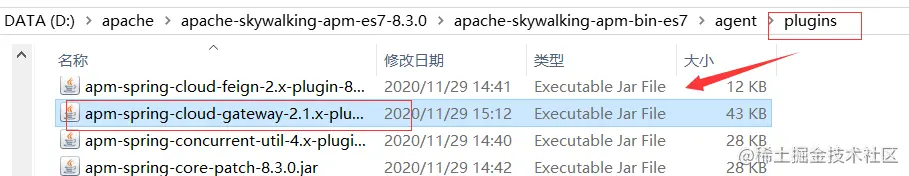

拷贝agent/optional-plugins目录下的gateway插件到agent/plugins目录





2.2 Skywalking告警通知

skywalking告警的核心由一组规则驱动，这些规则定义在config/alarm-settings.yml文件中，告警规则的定义分为三部分:

1、告警规则：它们定义了应该如何触发度量警报，应该考虑什么条件；

2、网络钩子(Webhook}：当警告触发时，哪些服务终端需要被通知；

3、gRPC钩子：远程gRPC方法的主机和端口，告警触发后调用；

为了方便，skywalking发行版中提供了默认的alarm-setting.yml文件，包括一些规则，每个规则有英文注释，可以根据注释得知每个规则的作用：

  • 在最近10分钟的3分钟内服务平均响应时间超过1000ms
  • 最近10分钟内，服务成功率在2分钟内低于80%
  • 服务实例的响应时间在过去10分钟的2分钟内超过1000ms
  • 数据库访问{name}的响应时间在过去10分钟的2分钟内超过1000ms

只要我们的服务请求符合alarm-setting.yml文件中的某一条规则就会触发告警。

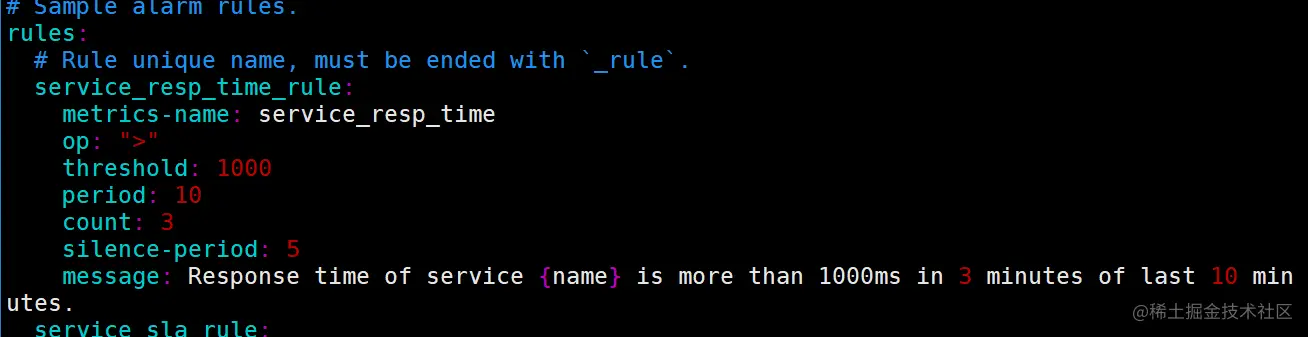

比如service_resp_time_rule规则：


该规则表示服务{name}的响应时间在最近10分钟的3分钟内超过1000ms；

测试：

编写接口，模拟慢查询

@RequestMapping("/info/{id}")
public User info(@PathVariable("id") Integer id){

    try {
        Thread.sleep(2000);
    } catch (InterruptedException e) {
        e.printStackTrace();
    }

    return userService.getById(id);
}

回调接口

@RequestMapping("/notify")
public String notify(@RequestBody Object obj){
    //TODO 告警信息，给技术负责人发短信，钉钉消息，邮件，微信通知等
    System.err.println(obj.toString());
    return "notify successfully";
}

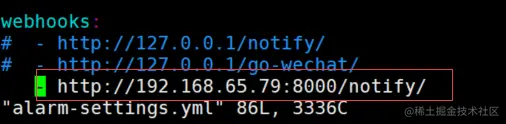

在config/alarm-settings.yml中配置回调接口，并重启skywalking服务

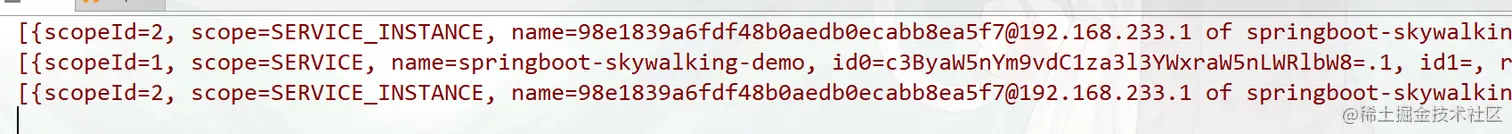

测试访问：http://localhost:8000/user/info/1，满足告警规则后，控制台输出告警信息

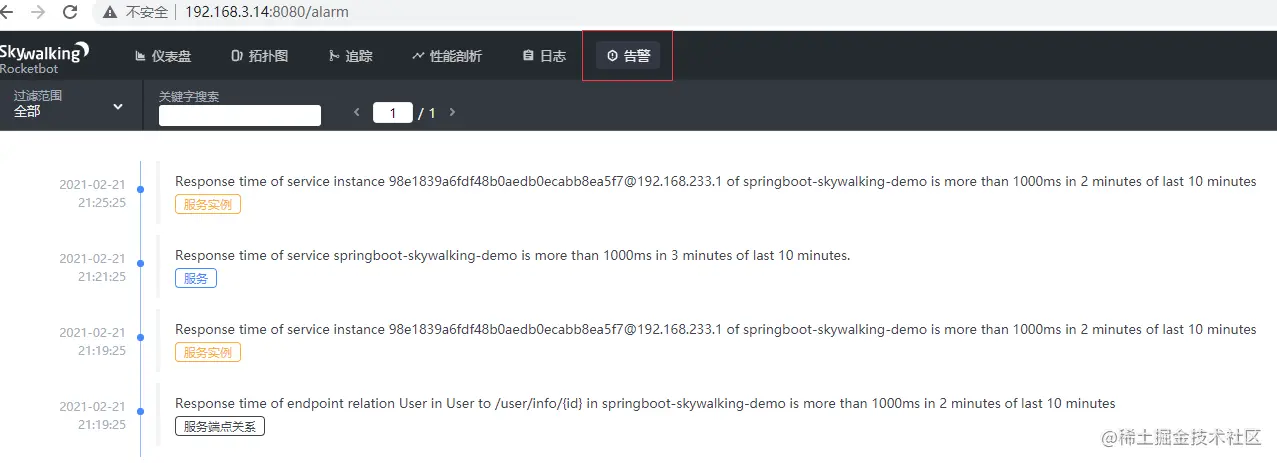

SkyWalking UI显示告警信息


参考： github.com/apache/skyw…

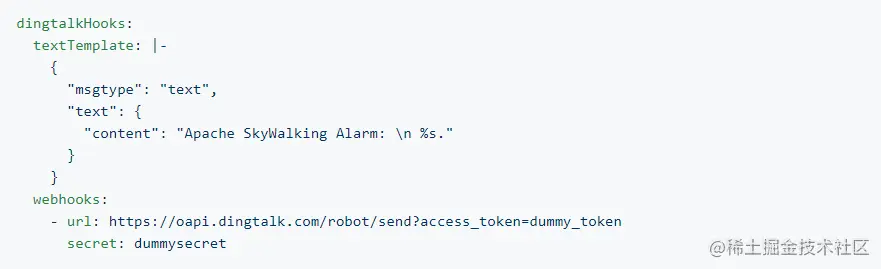

对接钉钉：


Webhook回调通知

SkyWalking告警Webhook回调要求接收方是一个Web容器（比如tomcat服务），告警的消息会通过HTTP请求进行发送, 请求方法为POST, Content-Type为application/json, JSON格式基于List<org.apache.skywalking.oap.server.core.alarm.AlarmMessage>的集合对象数据, 集合中的每个AlarmMessage包含以下信息：

1、scopeId. 所有可用的Scope，参考：org.apache.skywalking.oap.server.core.source.DefaultScopeDefine；

2、name. 目标 Scope 的实体名称；

3、id0. Scope 实体的 ID；

4、id1. 未使用；

5、ruleName. 在 alarm-settings.yml 中配置的规则名；

6、alarmMessage. 报警消息内容；

7、startTime. 告警时间, 位于当前时间与 UTC 1970/1/1 之间；

[{
	scopeId = 2,
	scope = SERVICE_INSTANCE,
	name = 98e1839 a6fdf48b0aedb0ecabb8ea5f7 @192 .168 .233 .1 of springboot - skywalking - demo,
	id0 = c3ByaW5nYm9vdC1za3l3YWxraW5nLWRlbW8 = .1 _OThlMTgzOWE2ZmRmNDhiMGFlZGIwZWNhYmI4ZWE1ZjdAMTkyLjE2OC4yMzMuMQ == ,
	id1 = ,
	ruleName = service_instance_resp_time_rule,
	alarmMessage = Response time of service instance 98e1839 a6fdf48b0aedb0ecabb8ea5f7 @192 .168 .233 .1 of springboot - skywalking - demo is more than 1000 ms in 2 minutes of last 10 minutes,
	startTime = 1613913565462
}, {
	scopeId = 6,
	scope = ENDPOINT_RELATION,
	name = User in User to / user / info / {
		id
	} in springboot - skywalking - demo,
	id0 = VXNlcg == .0 _VXNlcg == ,
	id1 = c3ByaW5nYm9vdC1za3l3YWxraW5nLWRlbW8 = .1 _L3VzZXIvaW5mby97aWR9,
	ruleName = endpoint_relation_resp_time_rule,
	alarmMessage = Response time of endpoint relation User in User to / user / info / {
		id
	} in springboot - skywalking - demo is more than 1000 ms in 2 minutes of last 10 minutes,
	startTime = 1613913565462
}]

2.3 Skywalking持久化跟踪数据

2.3.1 基于mysql持久化:

  1. 修改config目录下的application.yml，使用mysql作为持久化存储的仓库


  1. 修改mysql连接配置


storage:
  #选择使用mysql   默认使用h2，不会持久化，重启skyWalking之前的数据会丢失
  selector: ${SW_STORAGE:mysql}
  #使用mysql作为持久化存储的仓库
  mysql:
    properties:
      #数据库连接地址
      jdbcUrl: ${SW_JDBC_URL:"jdbc:mysql://1ocalhost:3306/swtest"}
      #用户名
      dataSource.user: ${SW_DATA_SOURCE_USER:root}
      #密码
      dataSource.password: ${SW_DATA_SOURCE_PASSWORD:root}

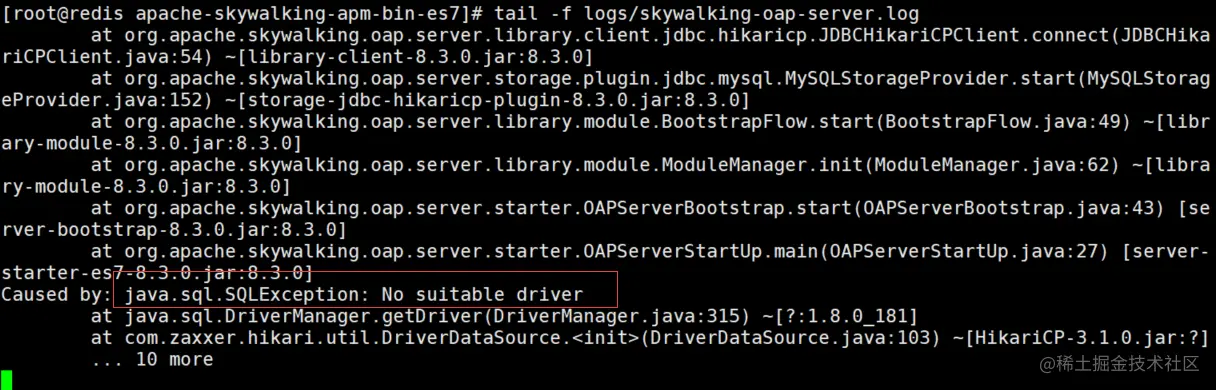

注意：需要添加mysql数据驱动包，因为在lib目录下是没有mysql数据驱动包的，所以修改完配置启动是会报错，启动失败的。


  1. 添加mysql数据驱动包到oap-libs目录下

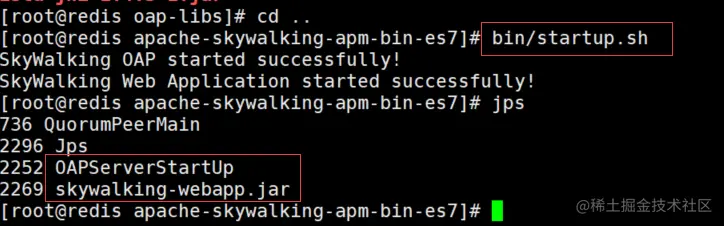

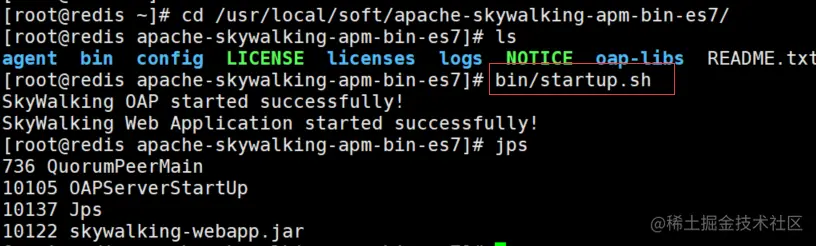

  1. 启动Skywalking

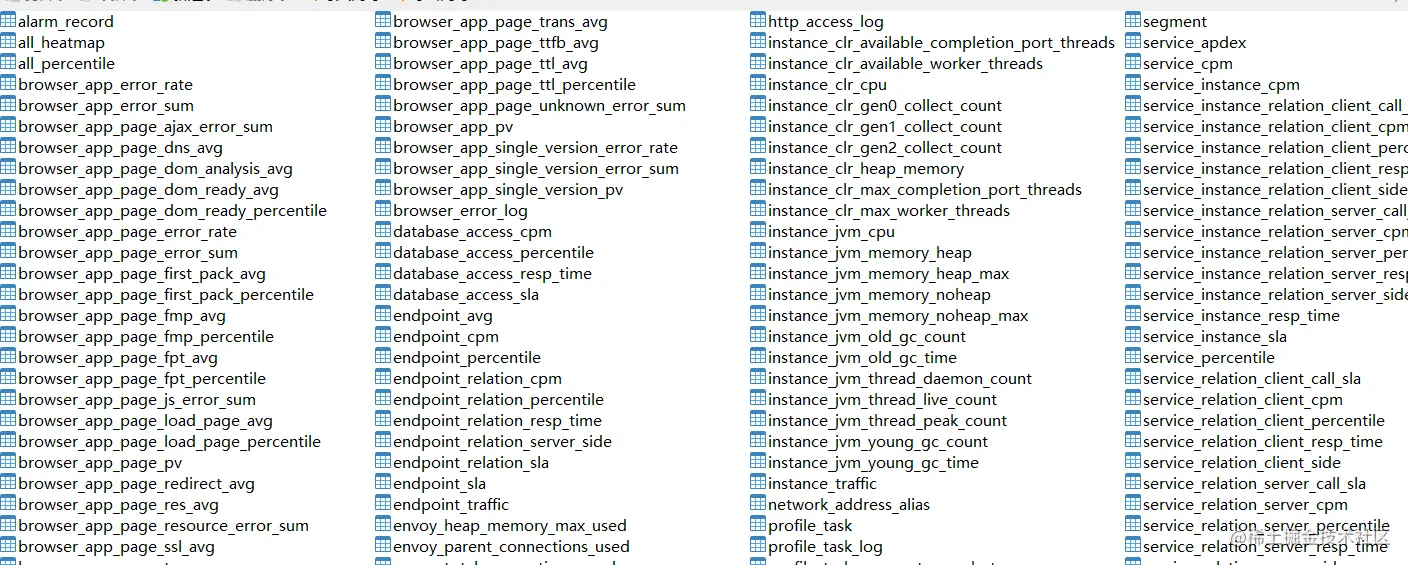

查看swtest数据库，可以看到生成了很多表。


说明启动成功了，打开配置对应的地址http://192.168.3.100:8080/，可以看到skywalking的web界面。


测试：重启skywalking，验证跟踪数据会不会丢失

2.3.2 基于elasticsearch持久化

1.准备好elasticsearch环境

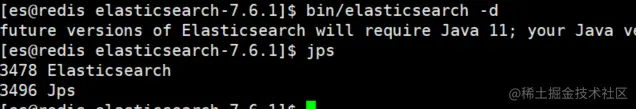

启动elasticsearch服务

su - es
cd /usr/local/soft/elasticsearch-7.6.1/
bin/elasticsearch -d

)

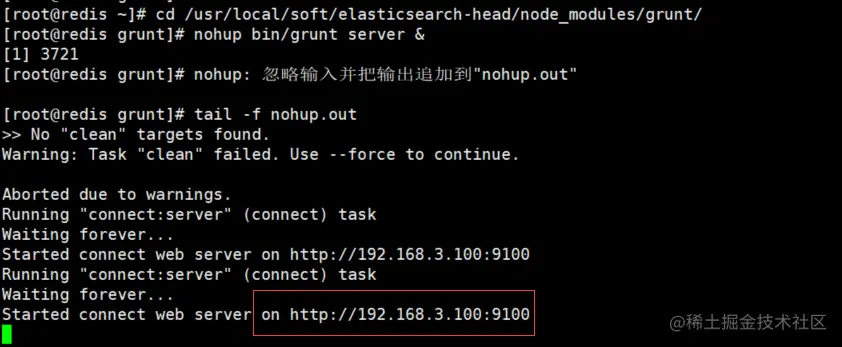

image.png 启动elasticsearch-head服务，访问http://192.168.3.100:9100

cd /usr/local/soft/elasticsearch-head/node_modules/grunt
nohup bin/grunt server &


2.修改config/application.yml配置文件：

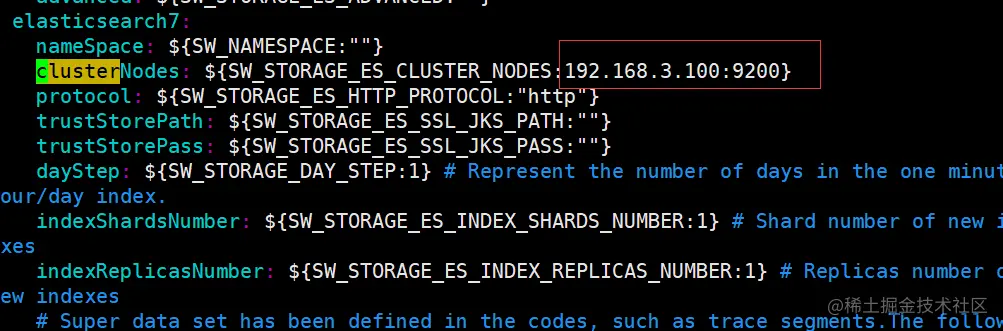

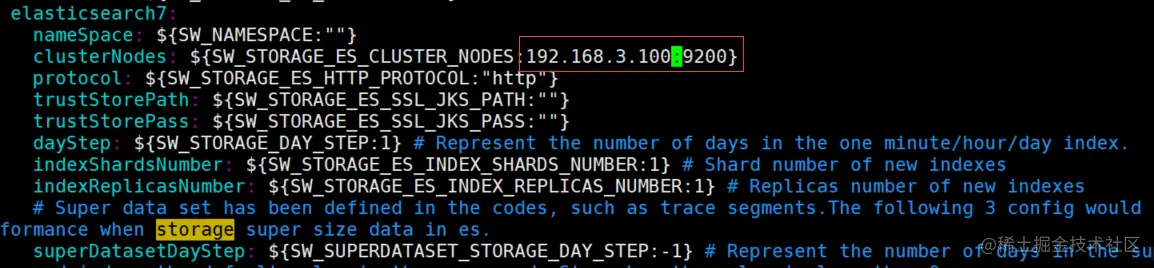

修改elasticsearch7的连接配置


  1. 启动Skywalking服务


启动时会向elasticsearch中创建大量的index索引用于持久化数据，每天会产生一个新的索引文件。

测试：

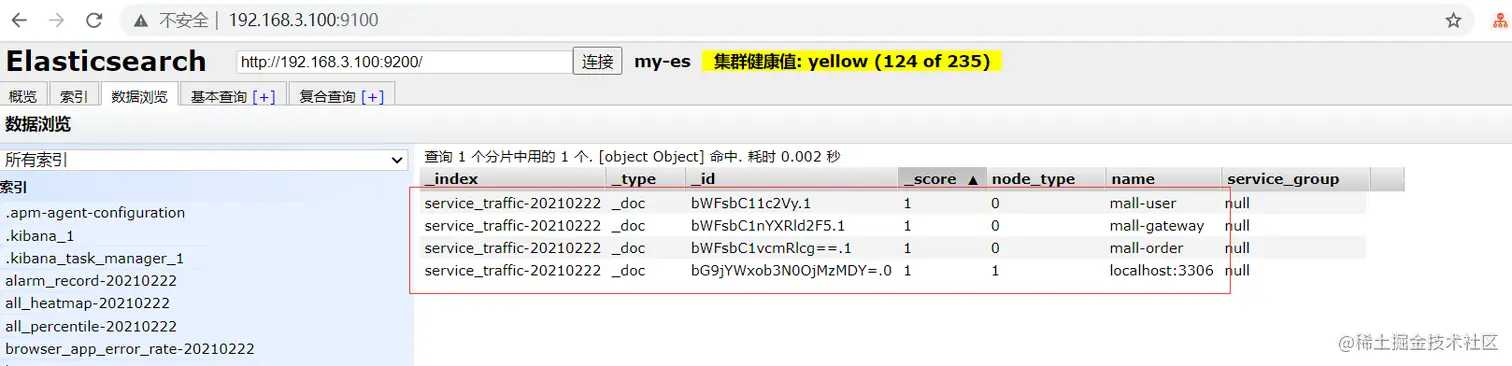

启动应用程序，查看跟踪数据是否已经持久化到elasticsearch的索引中，然后重启skywalking，验证跟踪数据会不会丢失


2.4 自定义SkyWalking链路追踪

如果我们希望对项目中的业务方法，实现链路追踪，方便我们排查问题，可以使用如下的代码

引入依赖

<!-- SkyWalking 工具类 -->
<dependency>
    <groupId>org.apache.skywalking</groupId>
    <artifactId>apm-toolkit-trace</artifactId>
    <version>8.4.0</version>
</dependency>

在业务方法中可以TraceContext获取到traceId

@RequestMapping("/list")
public List<User> list(){

    //TraceContext可以绑定key-value
    TraceContext.putCorrelation("name", "fox");
    Optional<String> op = TraceContext.getCorrelation("name");
    log.info("name = {} ", op.get());
    //获取跟踪的traceId
    String traceId = TraceContext.traceId();
    log.info("traceId = {} ", traceId);

    return userService.list();
}

测试 http://localhost:8000/user/list

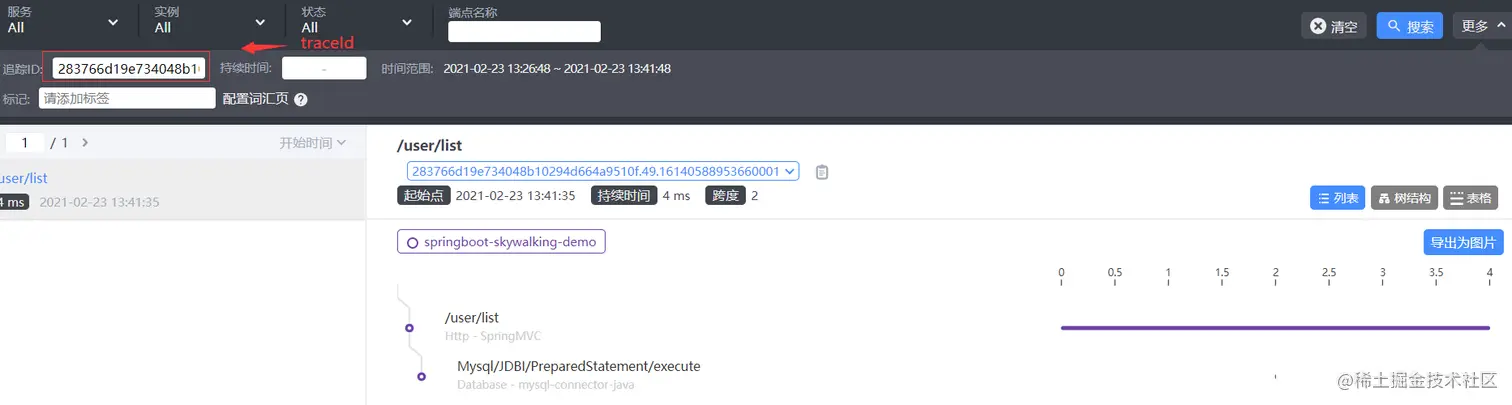

在Skywalking UI中查询tranceId


2.4.1 @Trace将方法加入追踪链路

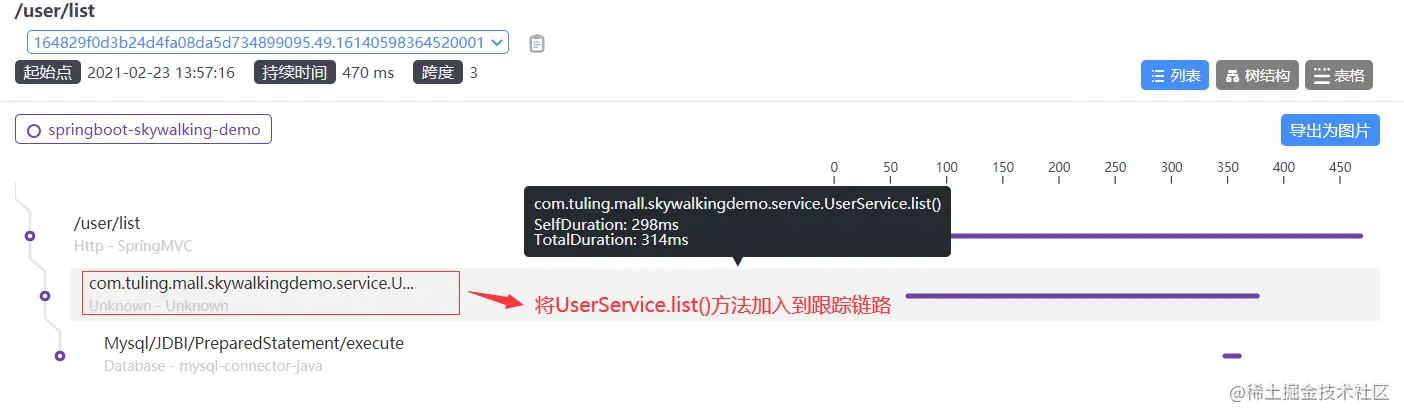

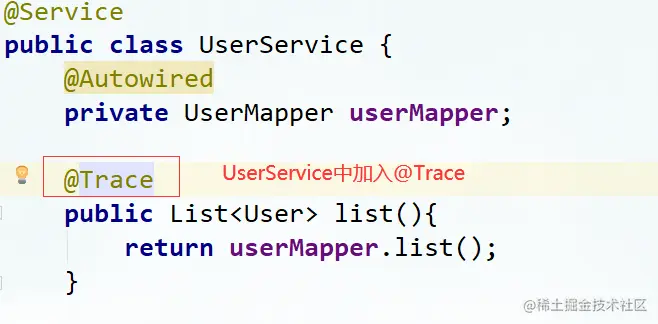

如果一个业务方法想在ui界面的跟踪链路上显示出来，只需要在业务方法上加上@Trace注解即可


测试：


2.4.2 加入@Tags或@Tag

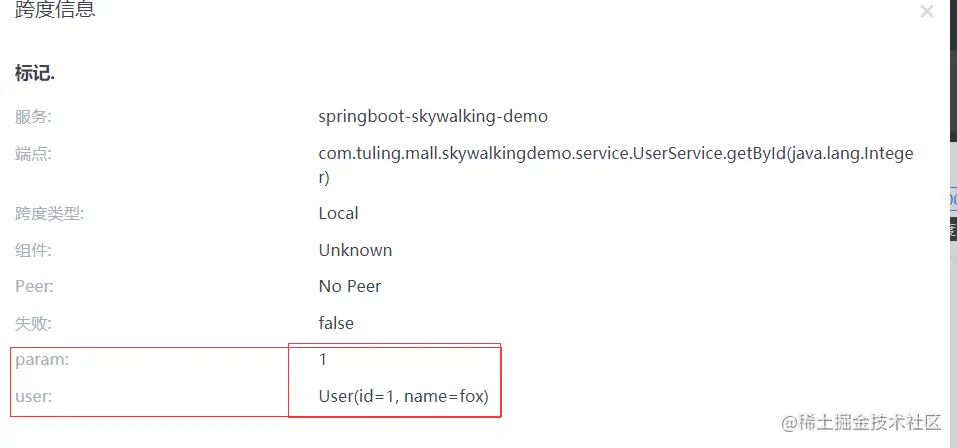

我们还可以为追踪链路增加其他额外的信息，比如记录参数和返回信息。实现方式：在方法上增加@Tag或者@Tags。

@Trace
@Tag(key = "list", value = "returnedObj")
public List<User> list(){
    return userMapper.list();
}

@Trace
@Tags({@Tag(key = "param", value = "arg[0]"),
        @Tag(key = "user", value = "returnedObj")})
public User getById(Integer id){
    return userMapper.getById(id);
}


2.5 Skywalking集成日志框架

logback官方配置

log4j官方配置

log4j2j官方配置

引入依赖

<!-- apm-toolkit-logback-1.x -->
<dependency>
    <groupId>org.apache.skywalking</groupId>
    <artifactId>apm-toolkit-logback-1.x</artifactId>
    <version>8.4.0</version>
</dependency>

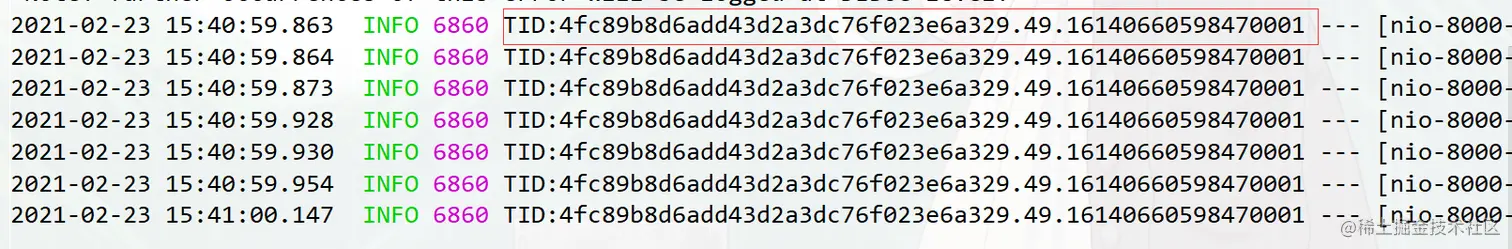

添加logback-spring.xml文件，并配置 %tid 占位符


测试


Skywalking通过grpc上报日志 （需要v8.4.0）

gRPC报告程序可以将收集到的日志转发到SkyWalking OAP服务器上

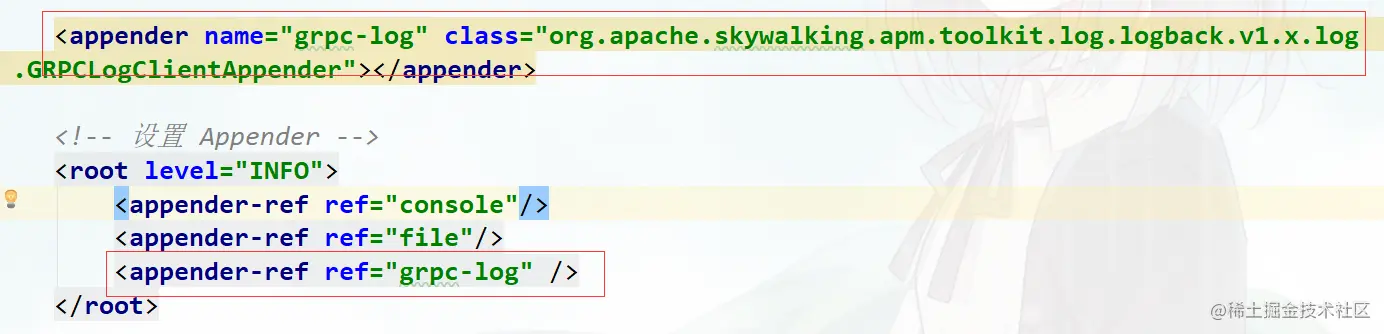

logback-spring.xml中添加

 <!-- v8.4.0提供 -->
 <appender name="grpc-log" class="org.apache.skywalking.apm.toolkit.log.logback.v1.x.log.GRPCLogClientAppender"/>
<root level="info">
    <appender-ref ref="grpc-log" />
</root>


打开agent/config/agent.config配置文件，添加如下配置信息：

plugin.toolkit.log.grpc.reporter.server_host=${SW_GRPC_LOG_SERVER_HOST:192.168.3.100}
plugin.toolkit.log.grpc.reporter.server_port=${SW_GRPC_LOG_SERVER_PORT:11800}
plugin.toolkit.log.grpc.reporter.max_message_size=${SW_GRPC_LOG_MAX_MESSAGE_SIZE:10485760}
plugin.toolkit.log.grpc.reporter.upstream_timeout=${SW_GRPC_LOG_GRPC_UPSTREAM_TIMEOUT:30}

以上配置是默认配置信息,agent与oap在本地的可以不配

配置名解释默认值
plugin.toolkit.log.transmit_formatted是否以格式化或未格式化的格式传输记录的数据true
plugin.toolkit.log.grpc.reporter.server_host指定要向其报告日志数据的grpc服务器的主机127.0.0.1
plugin.toolkit.log.grpc.reporter.server_port指定要向其报告日志数据的grpc服务器的端口11800
plugin.toolkit.log.grpc.reporter.max_message_size指定grpc客户端要报告的日志数据的最大大小10485760
plugin.toolkit.log.grpc.reporter.upstream_timeout客户端向上游发送数据时将超时多长时间。单位是秒30

agent配置信息大全

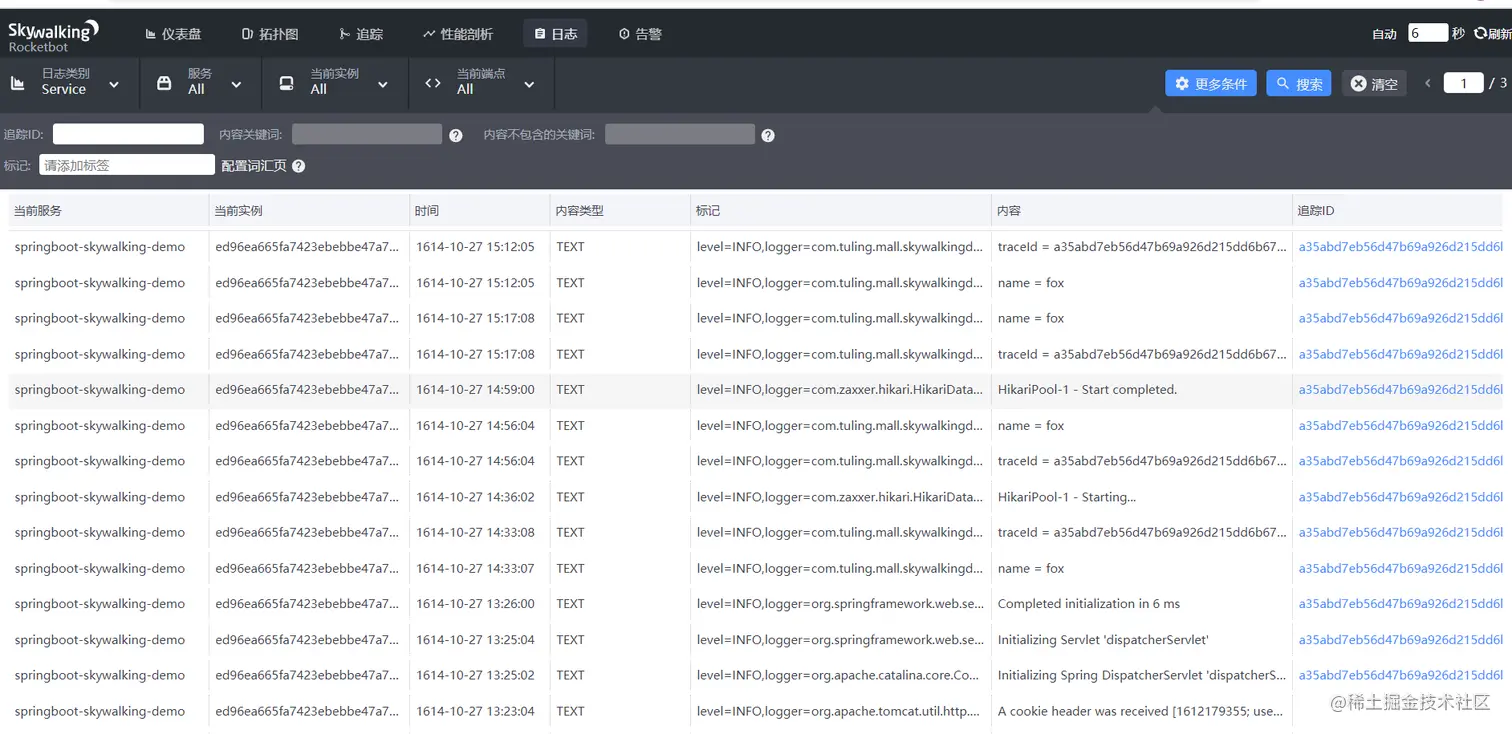

Skywalking UI效果


此处日期格式存在问题

github.com/apache/skyw…


2.6 Skywalking集群部署

Skywalking集群是将skywalking oap作为一个服务注册到nacos上，只要skywalking oap服务没有全部宕机，保证有一个skywalking oap在运行，就能进行跟踪。

搭建一个skywalking oap集群需要：

（1）至少一个Nacos（也可以是nacos集群）

（2）至少一个ElasticSearch（也可以是es集群）

（3）至少2个skywalking oap服务；

（4）至少1个UI（UI也可以集群多个，用Nginx代理统一入口）

  1. 修改config/application.yml文件

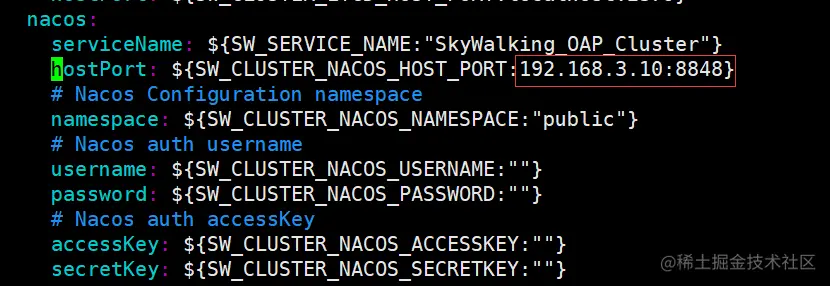

    使用nacos作为注册中心


​ 修改nacos配置


​ 可以选择性修改监听端口


​ 修改存储策略，使用elasticsearch7作为storage



  1. 配置ui服务webapp.yml文件的listOfServers，写两个地址


  1. 启动服务测试

​ 启动Skywalking服务，指定springboot应用的jvm参数

-DSW_AGENT_COLLECTOR_BACKEND_SERVICES=192.168.3.10:11800,192.168.3.12:11800
