浅谈分布式一致性协议｜ 青训营笔记

这是我参与「第四届青训营 」笔记创作活动的的第15天

分布式系统

分布式系统面临的挑战

  • 数据规模越来越大
  • 服务的可用性要求越来越高
  • 快速迭代的业务要求系统足够易用
  • 各种各样的错误
    • 网络
    • 磁盘
    • CPU

理想中的分布式系统

  • 高性能:可拓展、低时延、高吞吐
  • 正确：一致性、易于理解
  • 可靠：容错、高可用

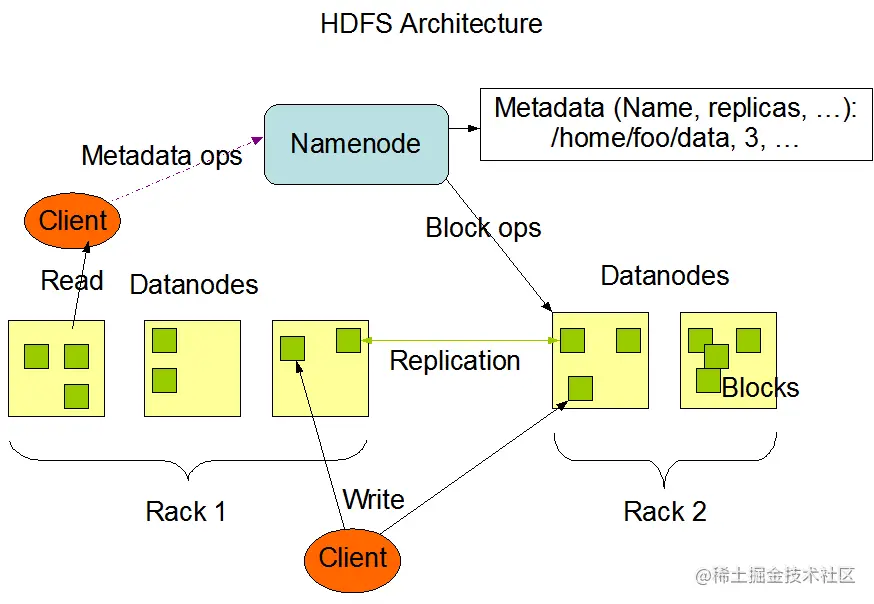

从 HDFS 开始

image-20220818035747825

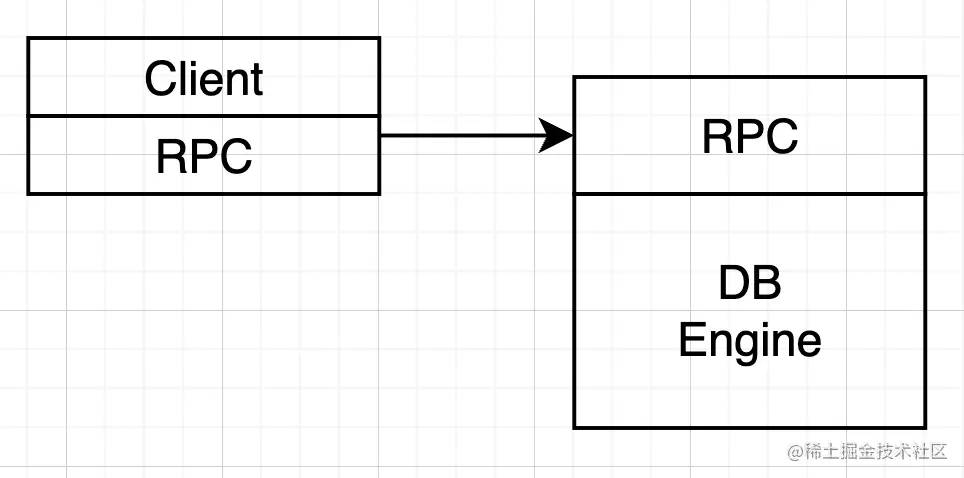

案例 - KV

image-20220818040451936

  • 从最简单机 KV 开始
  • 接口:
    • Get(key) -> value
    • BaichPut(ki,k2,...1. [v1,v2,...])
  • 第一次实现
    • RPC
    • DB Engine

此时我们的简单 KV 没有容错和高可用可言，但由于是单进程，所有操作顺序执行，正确性保证。

一致性与共识算法

从复制开始

我们目的是设计一个可靠的 KV，就需要容错性，使用多台机器，设计分发副本。

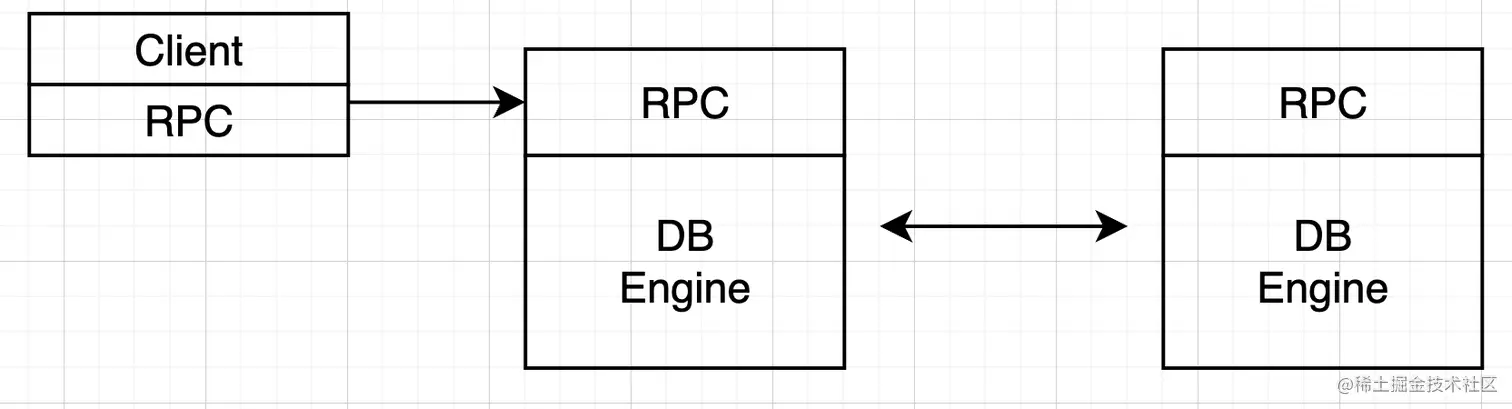

既然一台机器会挂

image-20220818040824677

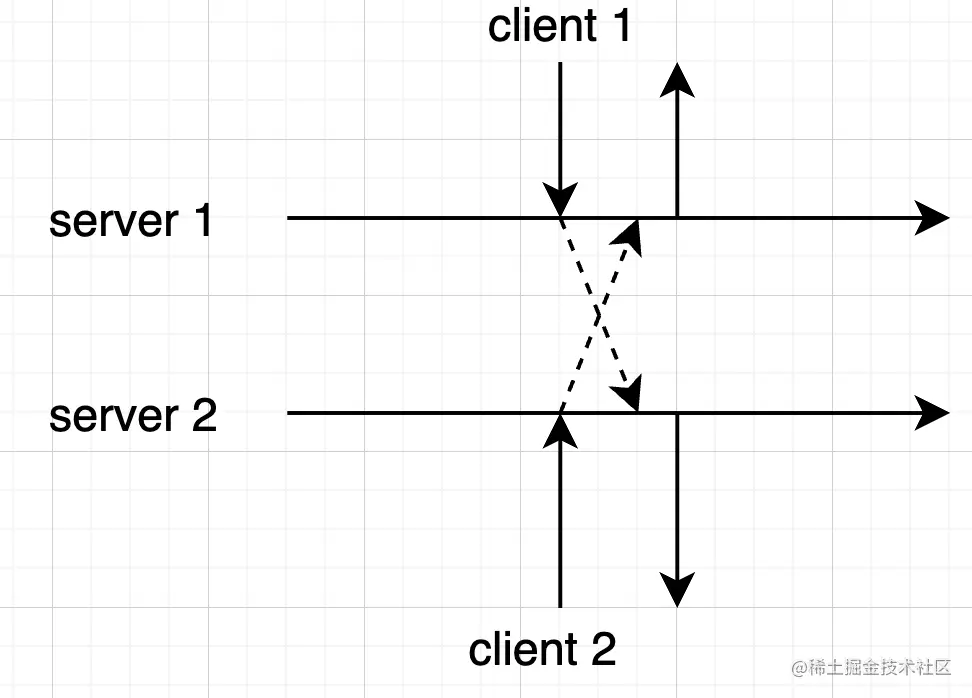

如果两个副本都能接受请求，多个副本之间交叉复制，系统过庞大。

image-20220818040933247

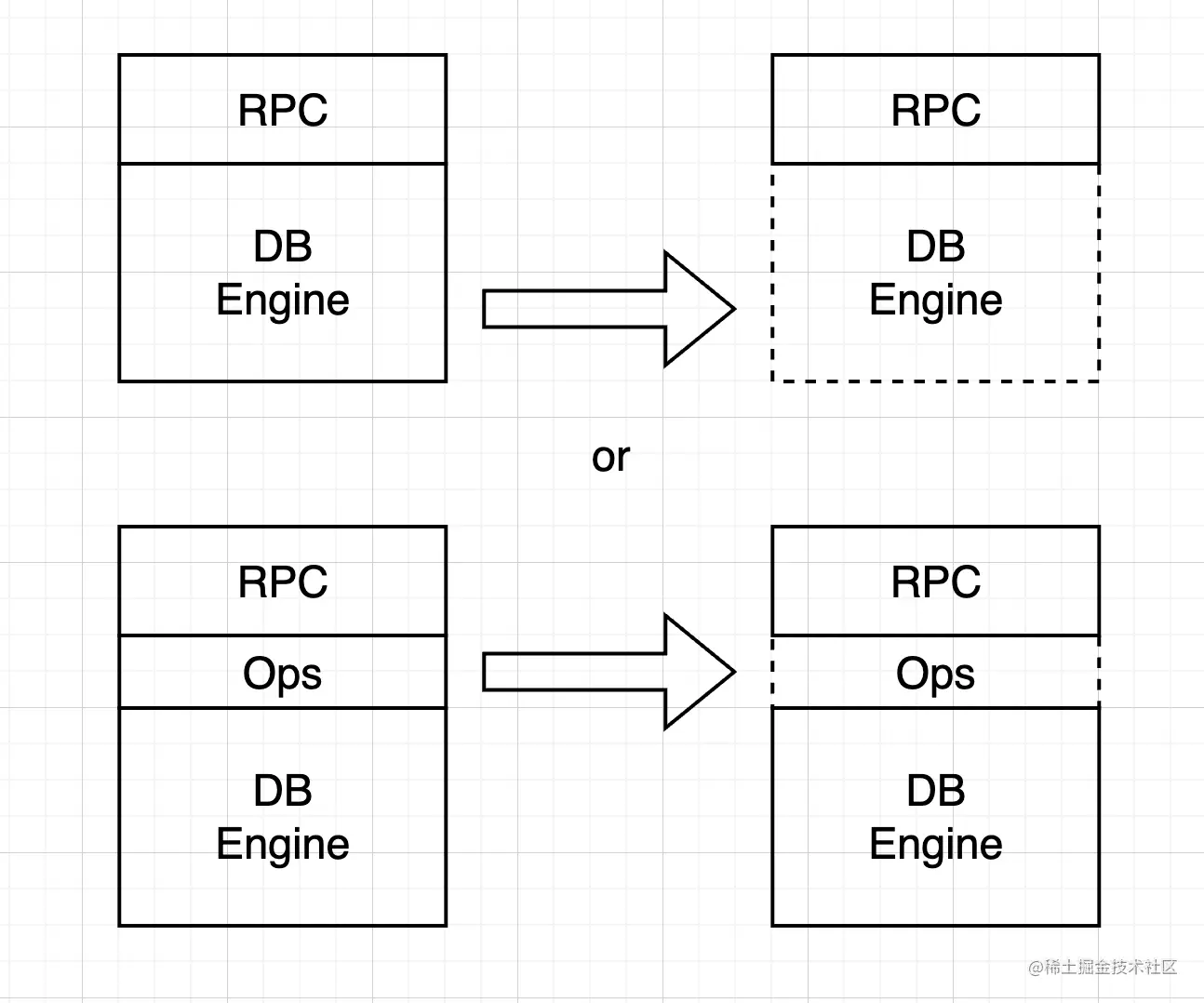

如何复制

  • 主副本定期拷贝全量数据到从副本，不排除主副本挂掉未能及时拷贝副本。
  • 主副本拷贝操作到从副本

image-20220818041137655

如何复制操作

  • 主副本把所有的操作打包成 Log
    • 所有的 Log 写入都是持久化的，保存在磁盘上
  • 应用包装成状态机，只接收 Log 作为 Input
  • 主副本确认 Log 已经成功写入到副本机器上，当状态机 apply 后，返回客户端

image-20220818041352769

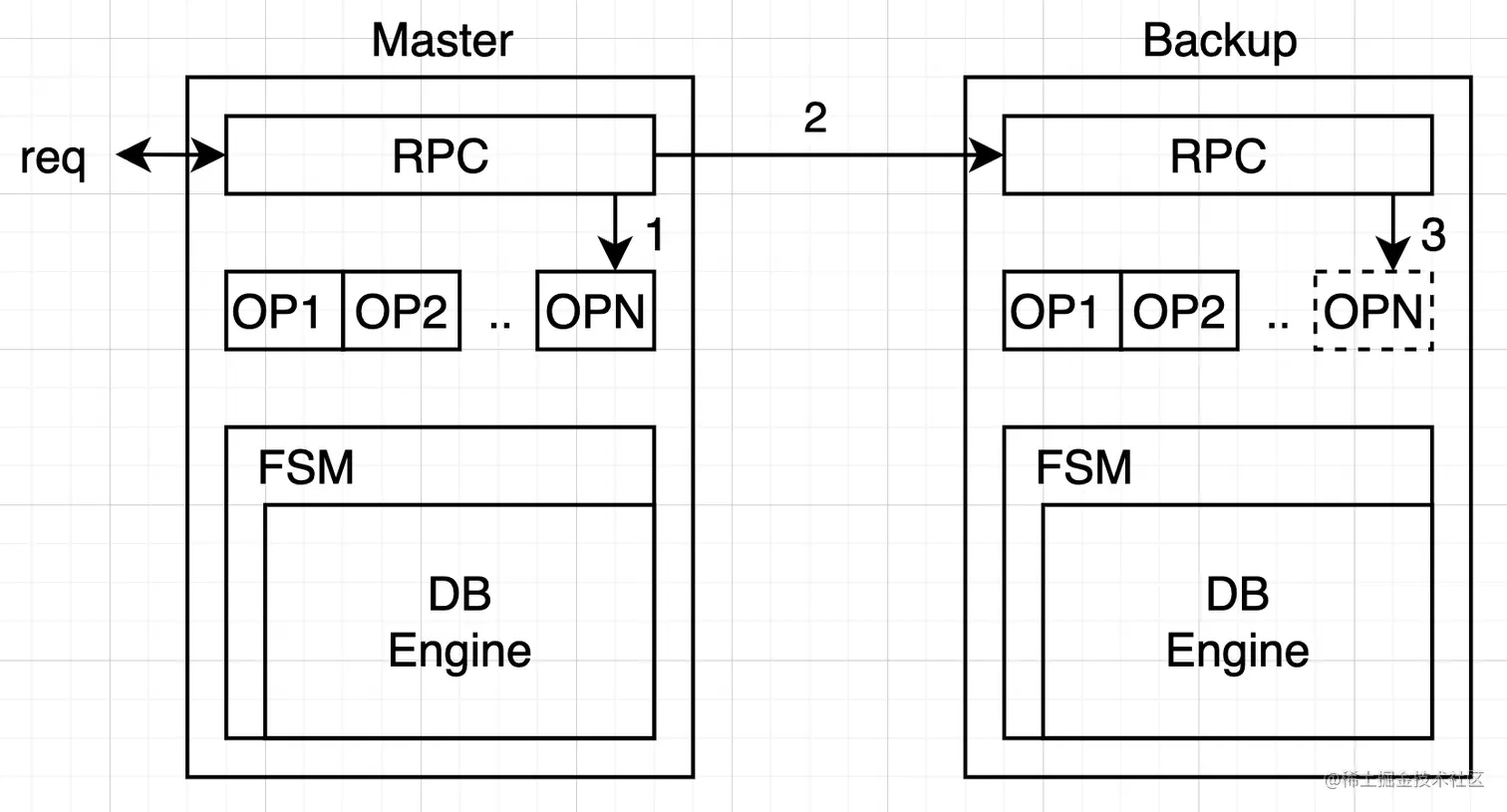

关于读操作

  • 方案一：直接读状态机，要求写操作进入状态机后再返回 client
  • 方案二：写操作复制完成后直接返回，读操作 Block 等待所有 pending log 进入状态机

如果不遵循上述两周方案，可能存在刚刚写入的值读不到的情况（在Log中）。

image-20220818041538631

什么是一致性 - 1

  • 对于我们的KV
    • 像操作一台机器一样
      • 要读到最近写入的值
  • 一致性是一种模型（或语义)
    • 来约定一个分布式系统如何向外界（应用）提供服务
    • KV中常见的一致性模型
      • 最终一致性∶读取可能暂时读不到但是总会读到
      • 线性一致性：最严格，线性执行

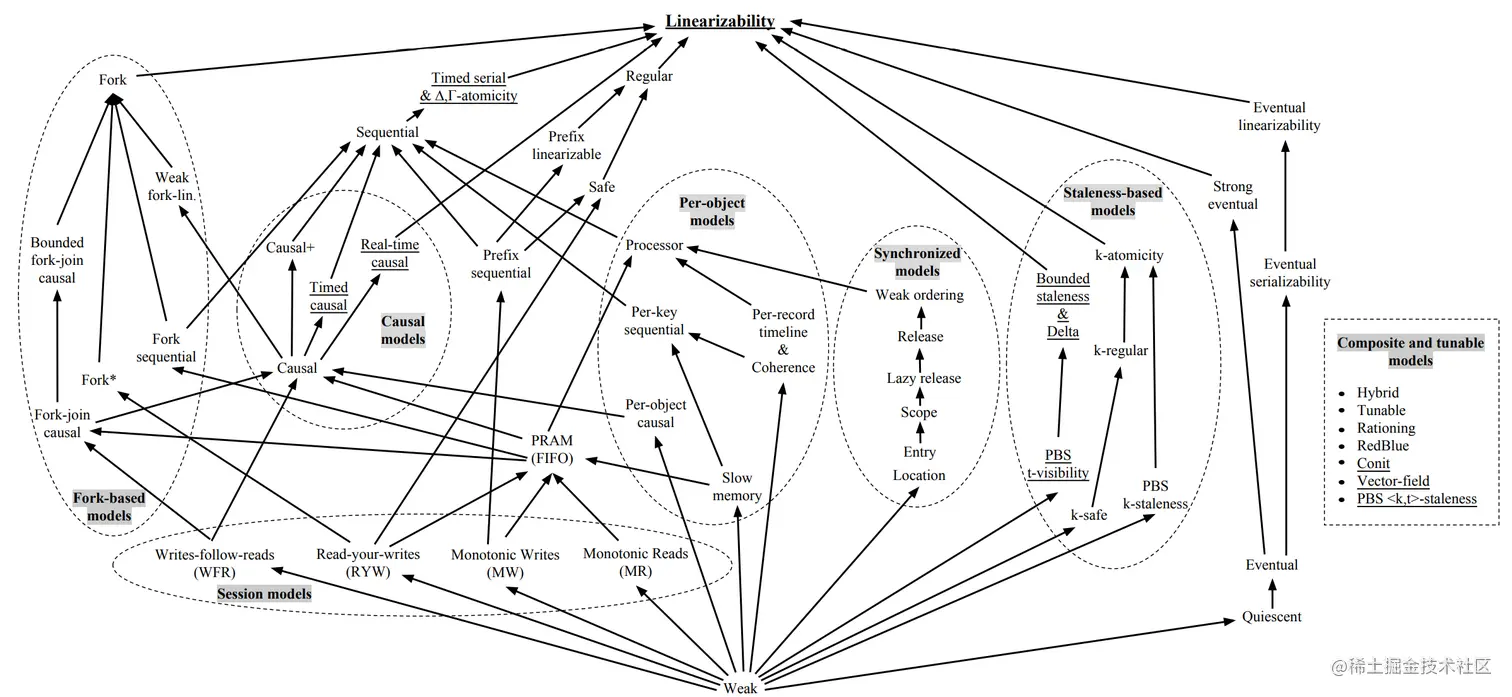

什么是一致性 - 2

  • 一致性的分类
    • 经常与应用本身有关
  • Linearizability是最理想的

image-20220818041756926

复制协议 - 当失效发生

当主副本失效：

  • 手动切换
  • 容错?
    • 不，我们的服务还是停了
  • 高可用？
    • 也许，取决于我们从发现到切换的过程的有多快
  • 正确?
    • 操作只从一台机器上发起
    • 所有操作返回前都已经复制到另一台机器了

小结：

  • 当主副本失效时，为了使得算法简单
    • 我们人肉切换，只要足够快
      • 我们还是可以保证较高的可用性。
  • 但是如何保证主到本是真的失效了呢?
    • 在切换的过程中，主副本又开始接收 client 端的请求
    • 两个主副本显然是不正确的，log 会被覆盖写掉
    • 我们希望算法能在这种场景下仍然保持正确
  • 要是增加到三个节点呢?
    • 每次都等其他节点操落盘性能较差
    • 能不能允许少数节点挂了的情况下，仍然可以工作 剩
      • falut-tolerance

共识算法

什么是共识算法：

"The consensus problem requires agreement among a number of processes (or agents) for a single data value. Some of the processes (agents) may fail or be unreliable in other ways, so consensus protocols must be fault tolerant or resilient"

简而言之一个值一旦确定，所有人都认同。

  • 有文章证明是一个不可能的任务 (FLP impossibility)

    "In this paper, we show the surprising result that no completely asynchronous consensus protocol can tolerate even a single unannounced process death. We do not consider Byzantine failures, and we assume that the message system is reliableit delivers all messages correctly and exactly once." --JACM 85 [1]

  • 错误总是发生

    • Non-Byzantine fault

  • 错误类型很多

    • 网络断开，分区，缓慢，重传，乱序
    • CPU、IO都机会停住

  • 容错（falute-tolerance）

  • 共识协议不等于一致性
    • 应用层面不同的一致性，都可以用共识协议来实现
      • 比如可以故意返回旧的值
    • 简单的复制协议也可以提供线性一致性
  • 一般讨论共识协议时提到的一致性，都指线性一致性
    • 因为弱一致性往可以使用相对简单的复制算法实现

一致性协议案例: Raft

Paxos

The Part-Time Parliamen by Lamport 1989

  • 也就是人们提到的Paxos
  • 基本上就是一致性协议的的同义词
  • 该算法的正确性是经过数学证明的

那么问题解决了吗?

  • Paxos是出了名的难以理解，Lamporr本人在01年又写了一篇PaxosMade Smple
    • "The Paxos Algorighm, when presented in plain English, is very simple."
  • 算法整体是以比较抽象的形式描述，工程实现时需要做一些修改
  • Google在实现Chubby 的时候是这样描述的
    • here are significant gaps between the description of the Paxos algorithm and the needs of a real-world system ... the mal system will be based on an unproven protocol.

Raft

  • 2014年发表
  • 易于理解作为算法的设计目标
    • 使用了RSM、Log、RPC 的概念
    • 直接使用RPC对算法进行了描述
    • Strong Leader-based
    • 使用了随机的方法减少约束
  • 正确性
    • 形式化验证
    • 拥有大量成熟系统

image-20220818043248314

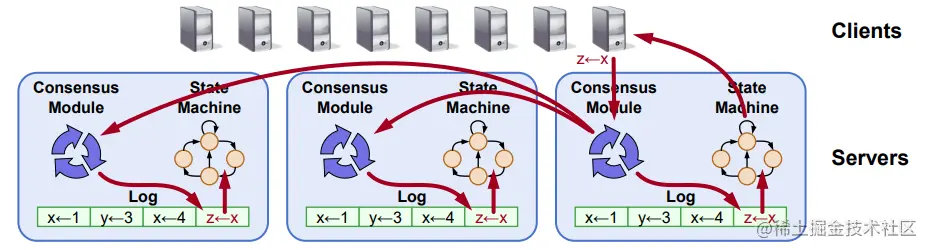

复制状态机 （RSM）

  • RSM (replicated state machine)
    • Raft 中所有的 consensus 都是直接使用 Log 作为载体
  • Commited Index
    • 一旦Raft更新Commited Index，意味着这个Index 前的所有Log都可以提交给状态机了
    • Commited Index是不持久化的，状态机也是volatile的，重启后从第一条 Log 开始

image-20220818044458004

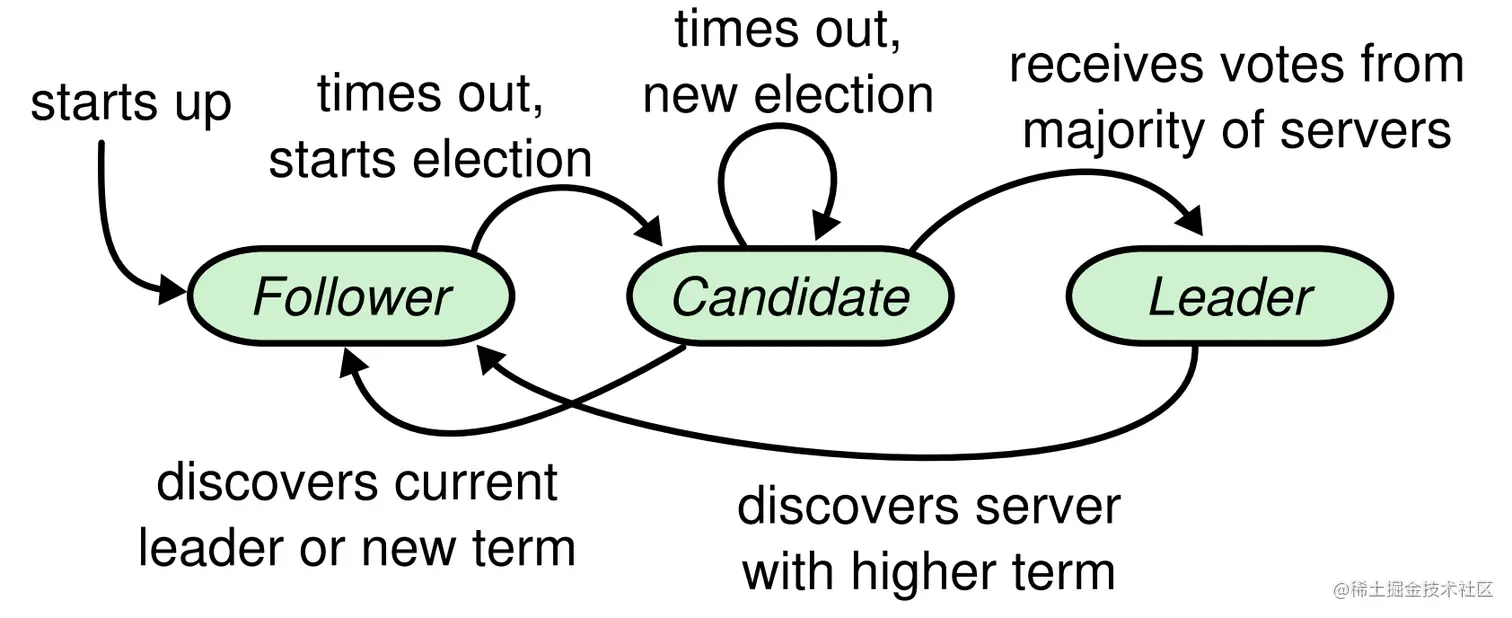

Raft 角色

image-20220818044607090

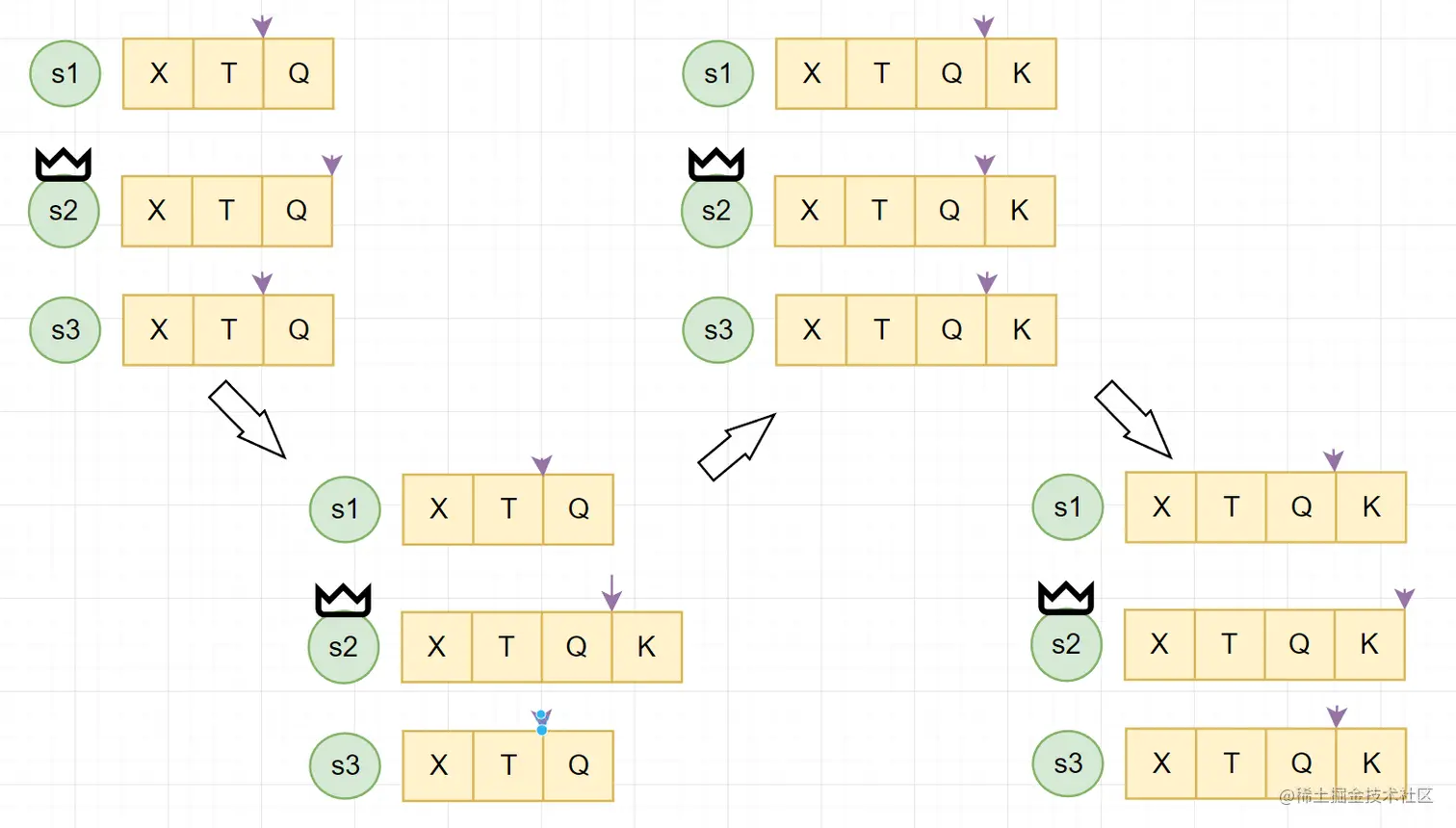

Raft 日志复制

image-20220818044845600

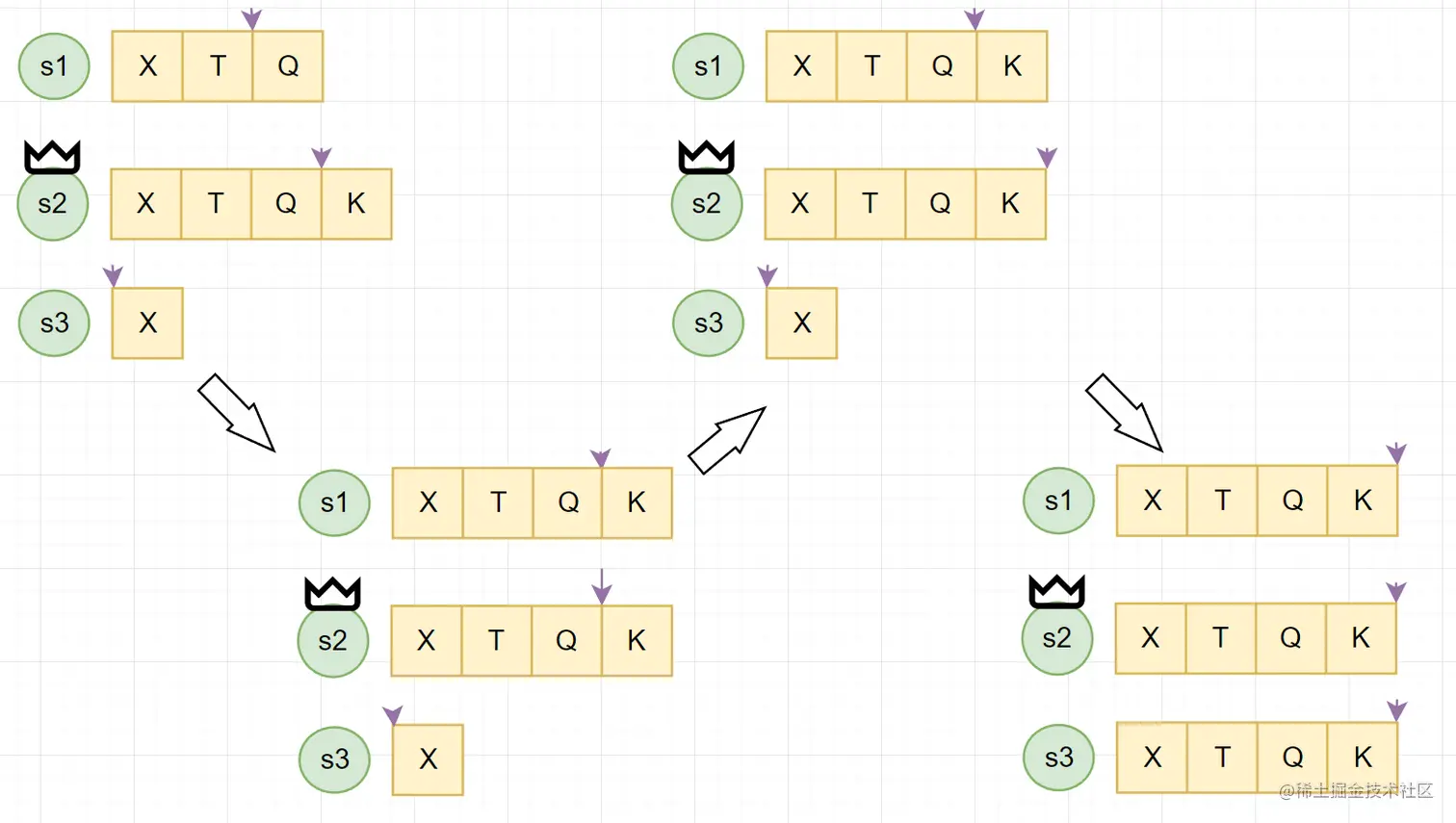

Raft 从节点失效

image-20220818044942041

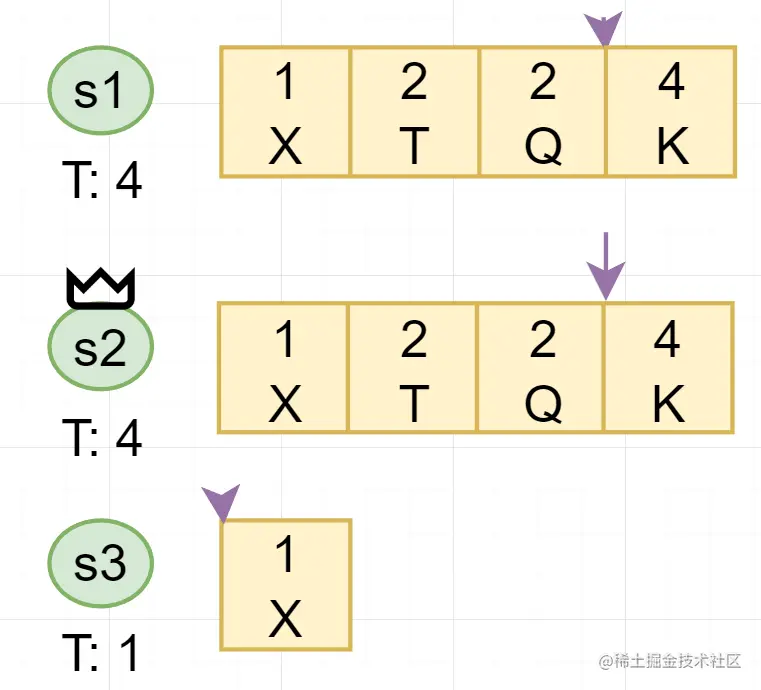

Raft Term

  • 每个Leader 服务于一个term
  • 每个term至多只有一个leader
  • 每个节点存储当前的term
  • 每个节点 term 从一开始，只增不减
  • 所有rpc 的request reponse都携带 term
  • 只 commit 本 term 内的log

image-20220818045559386

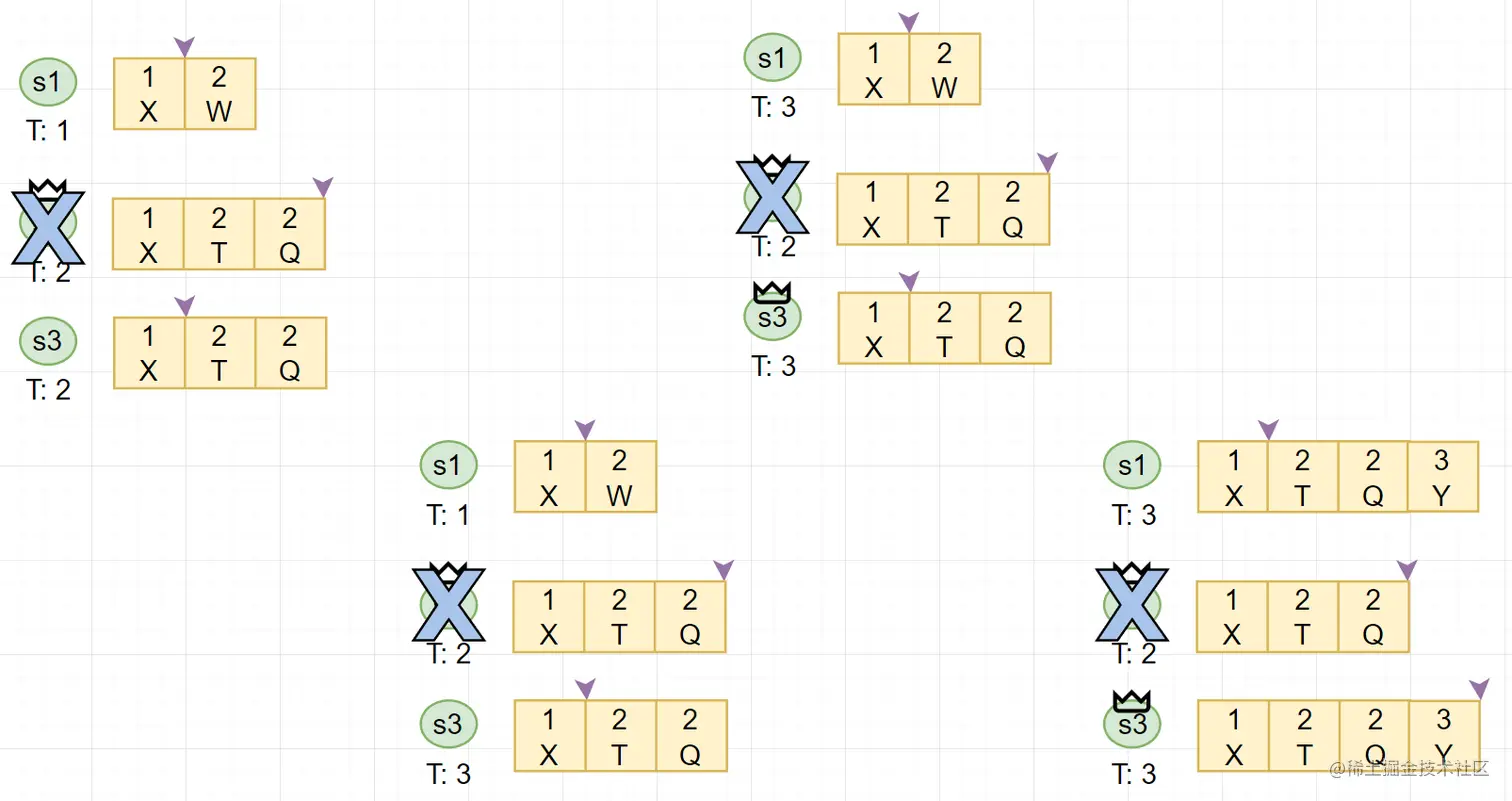

Raft 主节点失效

  • Leader定期的发送AppendEntries RPCs 给其余所有节点
  • 如果 Follower 有一段时间没有收到 Leader 的 AppendEntries，则转换身份成为 Candidate
  • Candidate自增自己的term，同时使用RequestVote RPCs 向剩余节点请求投票
    • raft 在检查是否可以投票时，会检查 log 是否 outdated，至少不比本身旧才会投给对应的Candidate
  • 如果多数派节点投给它，则成为该term 的 leader

image-20220818045839372

Raft安全性 - 同 Term

  • 对于 Term 内的安全性
    • 目标：对于所有已经的 commited 的 <term, index> 位置上至多只有一条log
  • 由于 Raft 的多数派选举，我们可以保证在一个term 中只有一个leader
    • 我们可以证明一条更严格的声明：在任何 <tem, mdexc 位置上，至多只有一条 log

Raft安全性 - 跨 Term

  • 对于跨Term的安全性
    • 目标：如果一个 log 被标记 commited，那这个log一定会在未来所有的leader 中出现Leader completeness
  • 可以证明这个property
    • Raft 选举时会检查 Log 的是否 outdated，只有最新的才能当选Leader
    • 选举需要多数派投票，而commitedlog也已经在多数派中（必有 overlap）
    • 新 Leader 一定持有 commited log，且Leader 永远不会 overwrite log

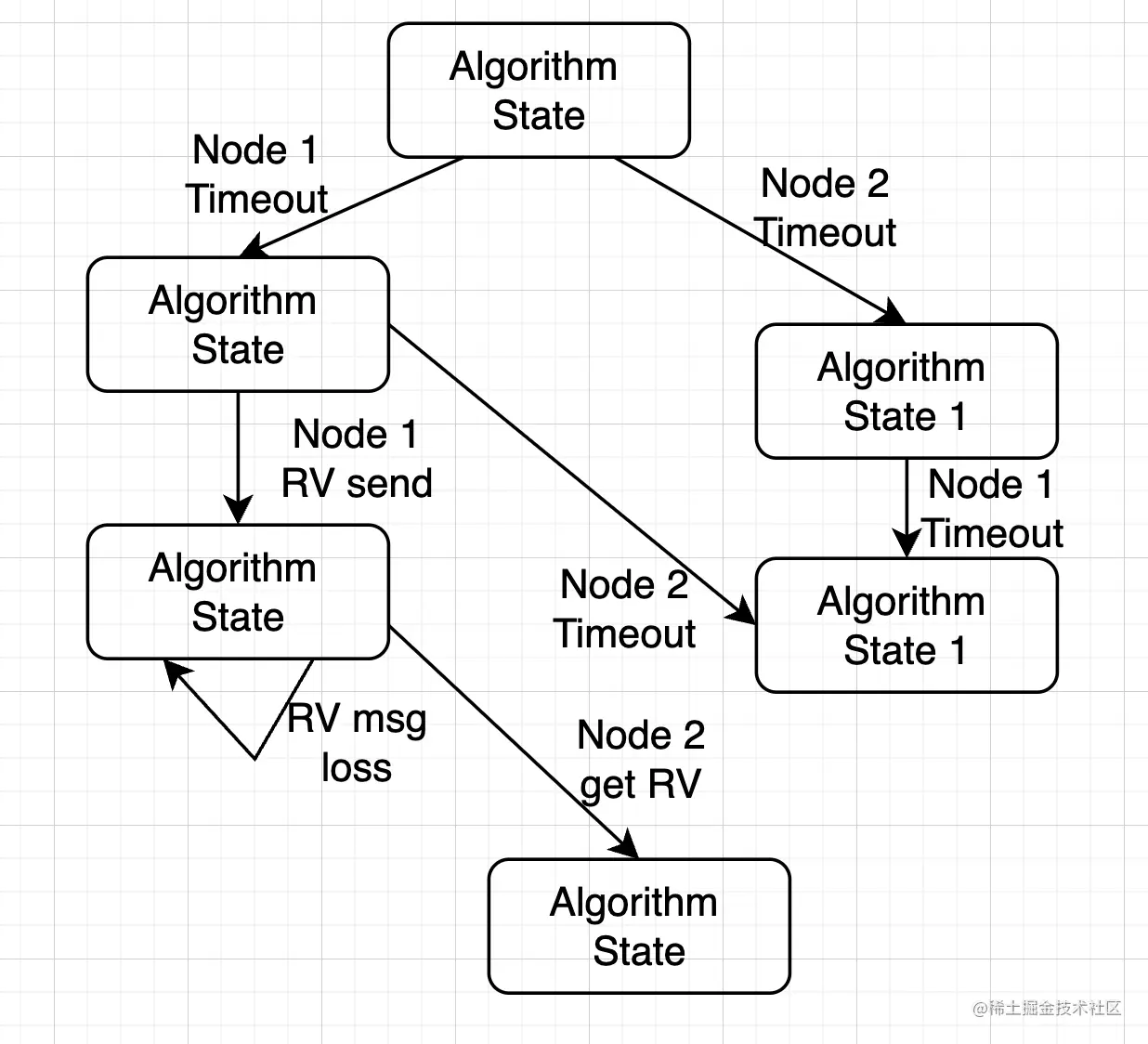

Raft 安全性验证

真的安全吗?

  • Raft使用 TLA+ 进行了验证
    • 形式验证(FormalMethod)：以数学的形式对算法进行表达,由计算机程序对算法所有的状态进行遍历

image-20220818050648312

回到 KV

案例 - KV

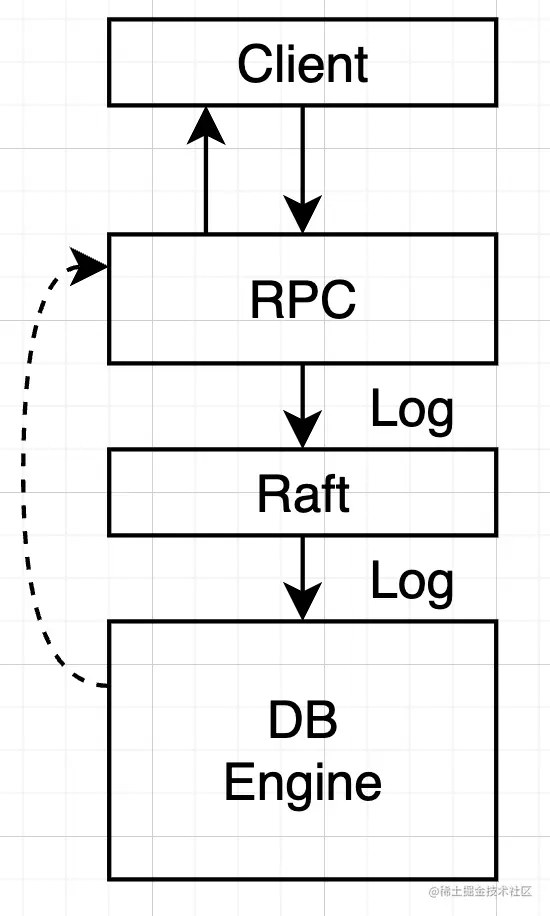

利用Raft算法，重新打造我们的 KV

image-20220818050719071

回顾一下一致性读写的定义

  • 方案一：
    • 写 log 被 commit 了，返回客户端成功，
    • 读操作也写入一条 log，状态机 apply 时返回 client
    • 增加 Log 量
  • 方案二：
    • 写 log 被 commit 了，返回客户端成功
    • 读操作先等待所有commited log apply，再读取状态机
    • 优化写时延
  • 方案三：
    • 写 Log 被状态机 apply，返回给 client
    • 读操作直接读状态机
    • 优化读时延

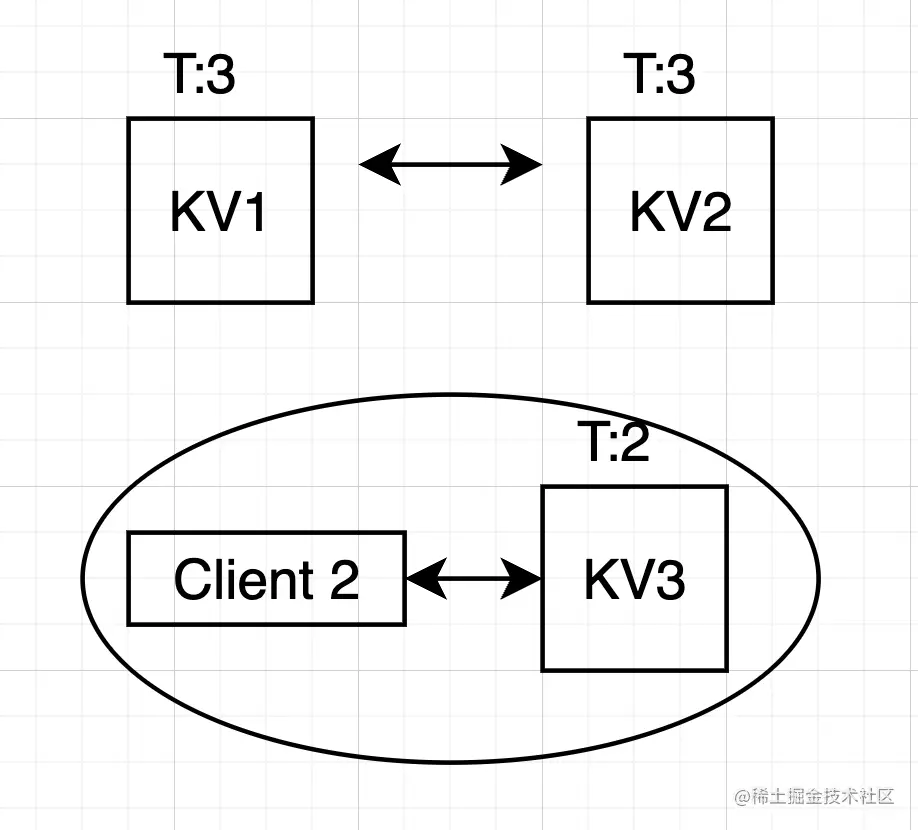

  • Raft 不保证一直有一个leader
    • 只保证一个term至多有一个leader
    • 可能存在多个 term 的 leader
  • Split-brain

image-20220818051130748

确定合法的 Leadership

  • 方案一：
    • 通过一轮Heartbeat确认 Leadership (获取多数派的响应)
  • 方案二：
    • 通过上一次Heartbeat时间来保证接下来的有段时间内 follower 不会 timeout
    • 同时follower在这段时间内不进行投票
    • 如果多数 follower 满足条件，那么在这段时间内则保证不会有新的 Leader 产生
  • 结合实际情况选择方案二或方案三
    • 取决于 raft 的实现程度以及读写的情况

image-20220818051348223

  • 多个副本只有单个副本可以提供服务
    • 服务无法水平拓展
  • 增加更多Raft组
    • 如果操作跨Raft组

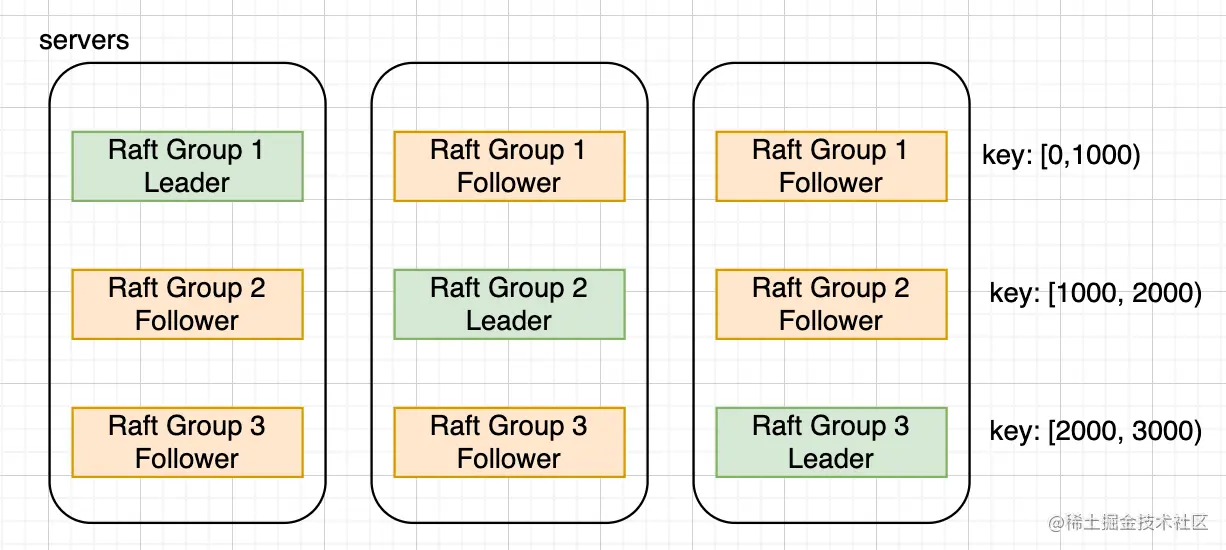

按key分raft组

image-20220818051508504

回到共识算法

  • Raft：关于 Log
    • 论文中就给出的方案，当过多的Log占用后，启动snapshot，替换掉 Log
    • 如果对于持久化的状态机，如何快速的产生Snapshot
    • 多组Raft 的应用中，Log如何合流

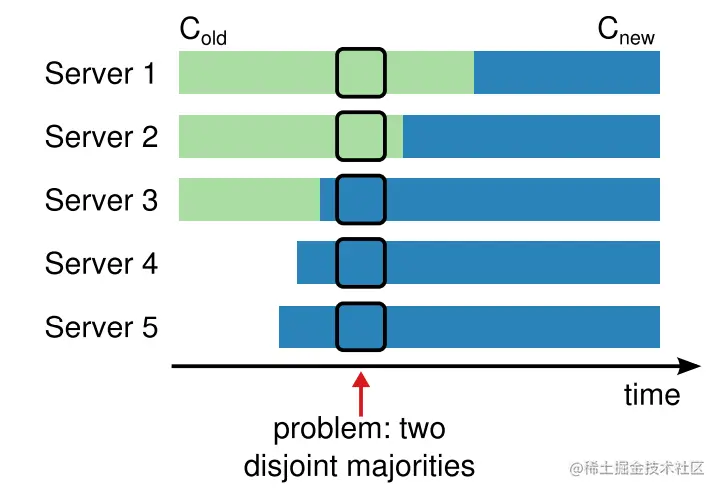

  • 关于 configuration change
    • 论文中给出的joint-consensus 以及单一节点变更两种方案

image-20220818051635654

Raft 是正确的，但是在工程世界呢?

  • 真实世界中不是所有的错误都是完美fail-stop的
  • cloudflare 的 case, etcd 在partial network 下, outage了6个小时[1]

image-20220818051724254

高性能

  • 数据中心网络 100G，时延约为几个us

  • RDMA网卡以及 programable switch 的应用

  • 我们想要的是: us 级别的共识，以及 us 级别的容错

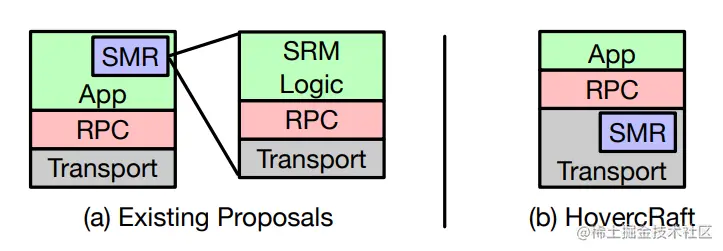

  • HovercRaft

    image-20220818051909873

    • P4 programable switch: IP multicast

  • Mu

    • Use one-sided RDMA
    • pull based heartbeat instead of push-based.

image-20220818051916963

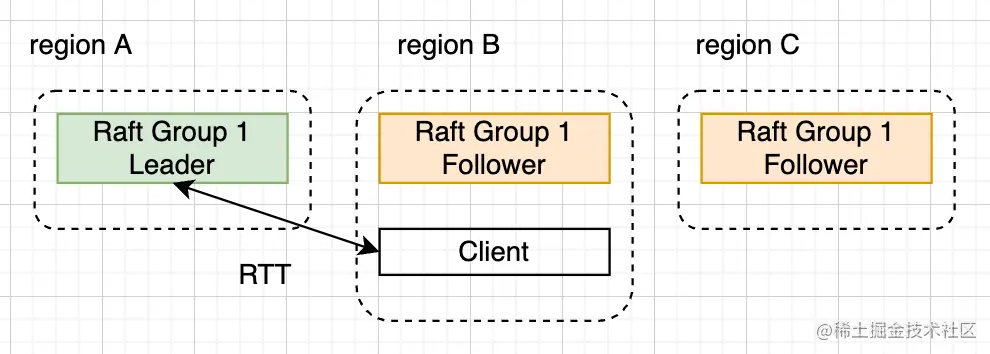

  • 多节点提交(Leaderless)
    • 节点跨地域，导致节点间的RTT(Round Trip Time)很大
    • EPaxos[1]
      • 使用了冲突图的方式来允许并行Commit
      • 不冲突的情况下 1RTT 提交时间

image-20220818052059488

共识算法的未来

  • Raft Paxos 相互移植
    • Raft 有很多成熟的实现
    • 研究主要关注在 Paxos 上
    • 如何关联两种算法
      • On the Parallels between Paxos and Raft, and how to Port Optimizations[1]
      • Paxos vs Raft: Have we reached consensus on distributed consensus?[2]
  • 共识算法作为一个系统
    • 多数分布式系统都选择共识算法作为底座
    • 不同一致性协议有不同的特性

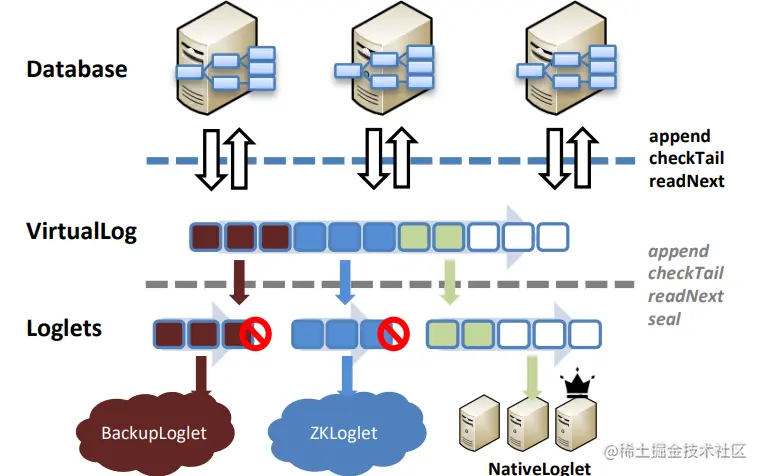

    • Vrual consensus in delos[1]
      • 对外暴露一致性的LOG 作为借口
      • 内部对于 LOG 可以选择不同的实现

image-20220818052300560
