流计算中的Window计算 | 青训营笔记

这是我参与「第四届青训营」笔记创作活动的的第4天。

课程回顾：

  1. 流式计算中动态表的概念；
  2. Flink 中的 State 和 Checkpoint 的基本原理；
  3. Flink 中的 Retract 机制，以及算子如何产生和处理 Retract 数据；
  4. 在 Flink 中如何实现 Exactly-Once 的语义。

一、本堂课重点内容

  • 了解实时计算和批式计算的本质区别，以及实时计算所带来的的新的机遇和挑战

  • 了解实时计算中的核心功能：Watermark 机制、Window 机制

  • 了解3大基本窗口类型的定义、使用以及核心原理

  • 了解窗口机制中的最核心的优化及其原理

二、详细知识点介绍

1. 概述

简述流式计算的基本概念，与批式计算相比的难点和挑战

1.1 流式计算 VS 批式计算

数据价值：实时性越高，数据价值越高

特性批式计算流式计算
数据存储HDFS、HiveKafka、Pulsar
数据时效性天级别分钟级别
准确性精准精准和时效性之间取舍
典型计算引擎Hive、Spark、FlinkFlink
计算模型Exactly-OnceAt Least Once / Exactly Once
资源模型定时调度长期持有
主要场景离线天级别数据报表实时数仓、实时营销、实时风控

1.2 批处理

批处理模型典型的数仓架构为T+1 架构，即数据计算时天级别的，当天只能看到前一天的计算结果。

通常使用的计算机引擎为 Hive 或者 Spark 等。计算的时候，数据是完全 ready 的，输入和输出都是确定的。

如何做到比小时级批计算更实时？

1.3 处理时间窗口

实时计算：处理时间窗口

数据实时流动，实时计算，窗口结束直接发送结果，不需要周期调度任务。

1.4 处理时间 VS 事件时间

处理时间： 数据在流式计算系统中真正处理时所在机器的当前时间。

事件时间： 数据产生的时间，比如客户端、传感器、后端代码等上报数据时的时间。

1.5 事件时间窗口

实时计算：事件时间窗口

数据实时进入到真实事件发生的窗口中进行计算，可以有效的处理数据延迟和乱序。

什么时候窗口才算结束？

在数据中插入一些 watermark，来表示当前的真实时间，它可以用来在乱序容忍和实时性之间做一个平衡。


01.小结

  1. 批式计算一般是 T+1 的数仓结构

  2. 数据实时性越高，数据的价值越高

  3. 实时计算分为处理时间和事件时间

  4. 事件时间需要 Watermark 配合来处理乱序

2. Watermark

Watermark 的含义、生成方法、传递机制，以及一些典型场景的问题和优化

2.1 什么是 Watermark?

表示系统认为的当前真实的事件时间。

2.2 如何产生 Watermark？

SQL

CREATE TABLE Orders(
    user BIGINT,
    product STRING,
    order_time TIMESTAMP(3),
    WATERMARK FOR order_time AS order_time - INTERVAL '5' SECOND
) WITH ( . . . );

DataStream

WatermarkStrategy
    .<Tuple2<Long, String>>forBoundOutOfOrderness(Duration.ofSeconds(20))
    .withTimestampAssigner((event, timestamp) -> event.f0);

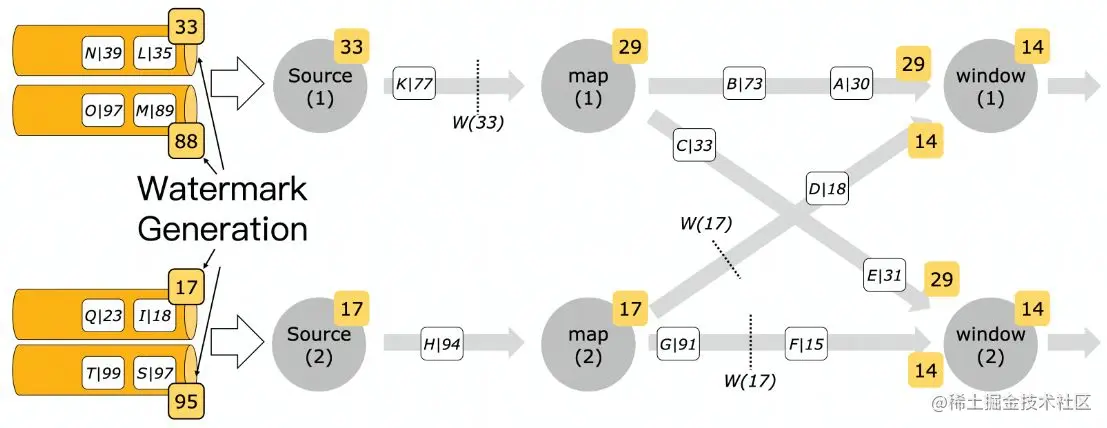

2.3 如何传递 Watermark?


图源：教学PPT

2.5 典型问题

Per-partition VS per-subtask watermark 生成

部分 partition/subtask 断流

解决方案：Idle source

迟到数据处理

算子自身来决定如何处理迟到数据：

  • Window 聚合，默认会丢弃迟到数据

  • 双流 join，如果是 outer join，则可以认为它不能 join 到任何数据

  • CEP，默认丢弃

3. Window

Window 基本功能和高级优化

3.1 Window 分类

典型的 Window：

  1. Tumble Window（滚动窗口）

  2. Sliding Window（滑动窗口）

  3. Session Window（会话窗口）

其它 Window：

  1. 全局 Window

  2. Count Window

  3. 累计窗口

  4. ......

—— 滚动窗口

窗口划分：

  1. 每个 key 单独划分

  2. 每条数据只会属于一个窗口

窗口触发：

Window 结束时间到达的时候一次性触发

—— 会话窗口

  1. 每个 key 单独划分

  2. 每条数据会单独划分为一个窗口，如果 window 之间有交集，则会对窗口进行 merge

窗口触发：

Window 结束时间到达的时候一次性触发

—— 迟到数据处理

一条数据到来后，会用 WindowAssigner 给它划分一个 window，一般时间窗口是一个时间区间，比如［10：00，11：00），如果划分出来的 window end 比当前的 watermark 值还小，说明这个窗口已经触发了计算了，这条数据会被认为是迟到数据。

只有事件时间下才会有迟到的数据，默认丢弃处理。

  1. Allow lateness

这种方式需要设置一个允许退到的时间。设置之后，窗口正常计算结束后，不会马上清理状态，而是会多保留 allowLateness 这么长时间，在这段时间内如果还有数据到来，则继续之前的状态进行计算。

适用于：DataStream、SQL

  1. SideOutput（侧输出流）

这种方式需要对退到数据打一个 tag，然后在 DataStream 上根据这个 tag 获取到退到数据流，然后业务层面自行选择进行处理。

适用于：Datastream

final OutputTag<T> lateOutputTag = new OutputTag<T>("late-data"){};

DataStream<T> input = ...;

SingleOutputStreamOperator<T> result = input
    .keyBy(<key selector>)
    .window(<window assigner>)
    .allowedLateness(<time>)
    .sideOutputLateData(lateOutputTag)
    .<window transformation>(<window function>);

DataStream<T> lateStream = result.getSideOutput(lateOutputTag);

—— 增量 VS 全量计算

增量计算：

  • 每条数据到来，直接进行计算，window 只存计算结果。比如计算 sum，状态中只需要存储 sum 的结果，不需要保存每条数据.

  • 典型的 reduce、aggregate 等函数都是增量计算

  • SQL中的聚合只有增量计算

全量计算:

  • 每条数据到来，会存储到 window 的 state 中。等到 window 触发计算的时候，将所有数据拿出来一起计算。

  • 典型的 process 函数就是全量计算

—— EMIT 触发

什么叫 EMIT？

通常来讲，window 都是在结束的时候才能输出结果，比如 1h 的 tumble window，只有在1个小时结束的时候才能统一输出结果。

如果窗口比较大，比如1h或者1天，甚至于更大的话，那计算结果输出的延退就比较高，失去了实时计算的意义。

EMIT 输出指的是，在 window 没有结束的时候，提前把 window 计算的部分结果输出出来。

怎么实现？

在 DataStream 里面可以通过自定义 Trigger 来实现 Trigger 的结果可以是:

  • CONTINUE

  • FIRE（触发计算，但是不清理）

  • PURGE

  • FIRE AND PURGE

SOL 也可以使用，通过配置:

  • table.exec.emit.early-fire.enabled=true

  • table.exec.emit.early-fire.delay={time}

—— 小结

  1. 三种（滚动、滑动、会话）窗口的定义

  2. 迟到的数据处理：AllowLateness、SideOutput

  3. 增量计算和全量计算

  4. EMIT 触发提前输出窗口的结果

3.2 Window - 高级优化

—— Mini-batch 优化

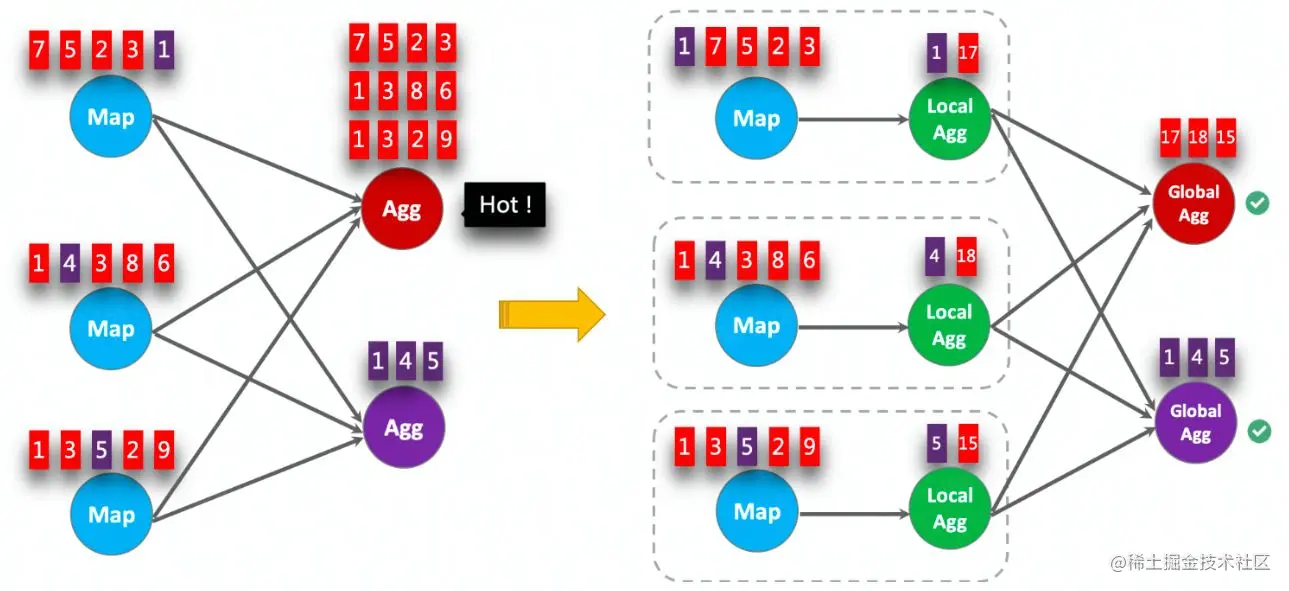

—— 倾斜优化 - local-global


图源：教学PPT

03.小结

  1. Mini-batch 优化解决频繁访问状态的问题

  2. local-global 优化解决倾斜问题

  3. Distinct 状态复用降低状态量

  4. Pane 优化降低滑动窗口的状态储存量

4. 案例分析

抖音 DAU 实时曲线计算、大数据任务资源使用实时统计分析

三、课程总结

  1. 第一部分介绍了流式计算基本概念，以及和批式计算的区别

  2. 第二部分介绍了 watermark 的含义、如何生成、如何传递，以及如何处理部分 partition 断流的问题

  3. 第三部分介绍了三种基本的 window 的定义，以及迟到数据处理、增量计算 VS 全量计算、EMIT 输出；同时也介绍了 local-global 优化、mini-batch 优化、distinct 状态优化、滑动窗口的 pane 的优化等

  4. 两个案例介绍滚动窗口、会话窗口，以及两阶段聚合解决倾斜问题
