初识WebGL

Why WebGL / Why GPU?

  • WebGL 是什么？
    • GPU ≠ WebGL ≠ 3D
  • WebGL 为什么不像其他前端技术那么简单？

WebGL（Web 图形库）是一个 JavaScript API，可在任何兼容的 Web 浏览器中渲染高性能的交互式 3D 和 2D 图形，而无需使用插件。WebGL 通过引入一个与 OpenGL ES 2.0 非常一致的 API 来做到这一点，该 API 可以在 HTML5 <canvas>元素中使用。 这种一致性使 API 可以利用用户设备提供的硬件图形加速。

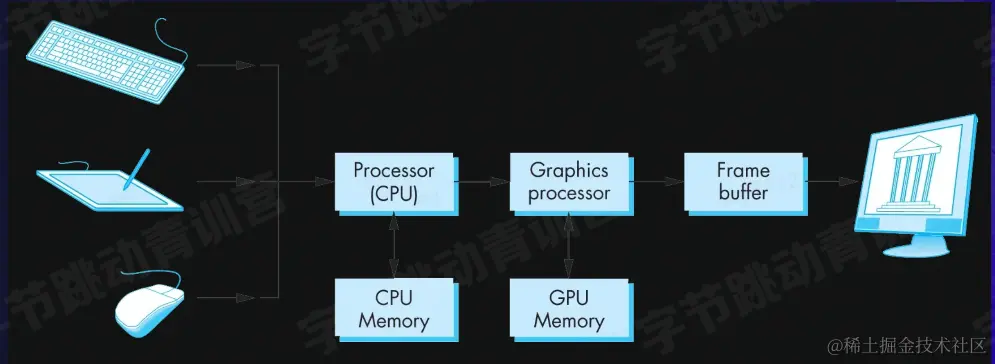

Modern Graphics System(现代图形系统)


  • 光栅(Raster)：几乎所有的现代图形系统都是基于光栅来绘制图形的，光栅就是指构成图像的像素阵列。
  • 像素(Pixel) ：一个像素对应图像上的一个点，它通常保存图像上的某个具体位置的颜色等信息。

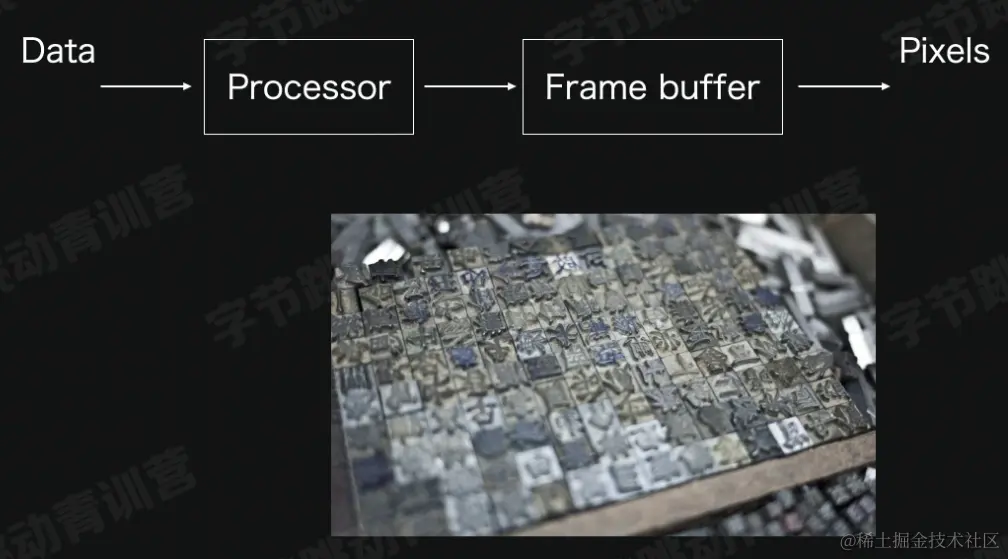

  • 帧缓存(Frame Buffer)：在绘图过程中，像素信息被存放于帧缓存中，帧缓存是一块内存地址。
  • CPU (Central Processing Unit)：中央处理单元，负责逻辑计算。
  • GPU (Graphics Processing Unit)：图形处理单元，负责图形计算。

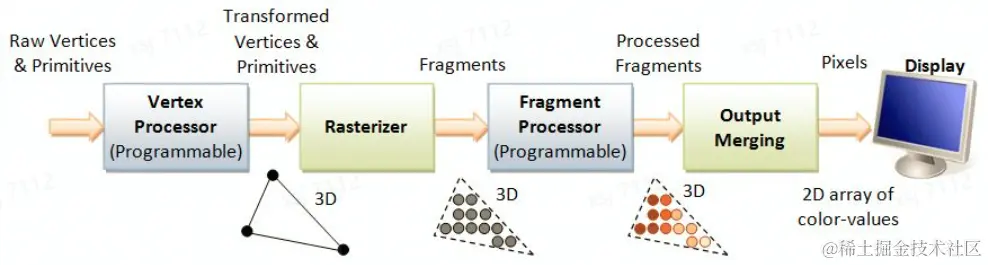

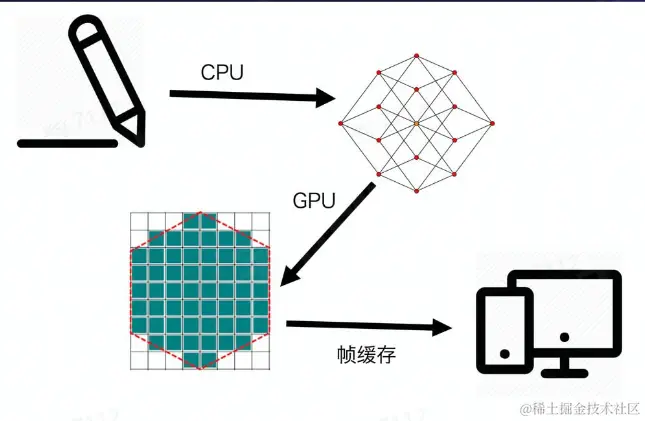

  • 如上图，现代图像的渲染如图过程

    • 轮廓提取/ meshing
    • 光栅化
    • 帧缓存
    • 渲染

The Pipeline


CPU vs GPU

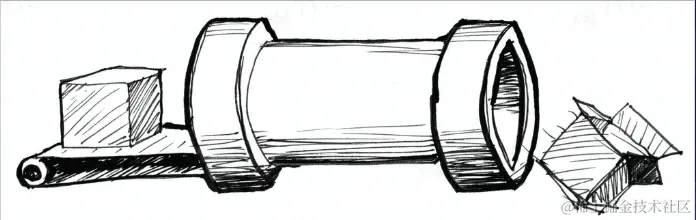

上面这张图，是CPU的工作原理，它就像是一个管道，数据（图中的箱子）从左侧输入，在CPU中完成处理，然后从右侧输出。CPU是由多个这样的管道构成的，每个管道我们叫做一个CPU内核，如果你打开你电脑的操作系统，查看本机信息，你可能会看到类似这样的信息：2.6 GHz 六核Intel Core i7，这里的六核，你可以理解成有6个这样的管道，因此可以同时处理6个任务。

CPU的工作能力，与管道本身的处理速度（频率）合管道的数量（内核数）有关系，频率越高，那么运算处理单一任务的速度就越快，内核数越多，那么能同时并行处理的任务数就越多。

虽然现代计算机的CPU运算能力很强，但是它也有局限性，对于某些场景，它并不擅长，比如图形渲染。

我们知道，计算机图像是由像素构成，所谓像素，可以简单理解为最终呈现在显示设备上的一个1x1的颜色小方块。


现在的显示设备非常先进，可以用非常多的像素小方块来精确构图。前端的CSS中的px单位，就是像素单位，一张800px长、600px宽的图片，逻辑上是由600*800，也就是48万个像素点构成的。如果要对这张图片的像素进行计算，用CPU来运算的话，单核CPU需要处理48万个微小任务，就像下面这张图：


不是说CPU不能完成这样的处理，每一个像素的计算可能是非常简单的（只是处理一下颜色），但是数量太多，对CPU这样的结构也会造成负担。因此，在这个时候，另外一种高并发结构，也就是GPU就登场了。


GPU

  • GPU由大量的小运算单元构成
  • 每个运算单元只负责处理很简单的计算
  • 每个运算单元彼此独立
  • 因此所有计算可以并行处理

与CPU不同，GPU可以看成是由数量非常多的微小管道构成的结构，每一个管道恰好可以处理“一粒沙子”，这样，如果对于一张600像素x800像素的图片，有48万个管道组成的GPU，就可以同时处理这48万个像素点了！事实上，GPU几乎就是这样做的。

WebGL & OpenGL

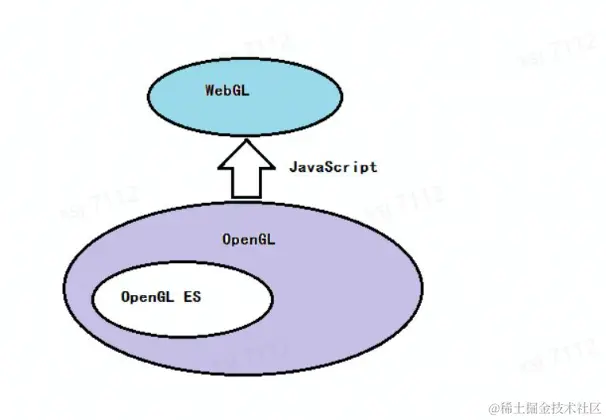

OpenGL, OpenGL ES, WebGL, GLSL, GLSL ES APIs Table image.png

WebGL Startup

  • 创建WebGL上下文

  • 创建WebGL Program

  • 将数据存入缓冲区

  • 将缓冲区数据读取到GPU

  • GPU执行WebGL程序，输出结果


Create WebGL Context

const canvas = document.querySelector('canvas');
const gl = canvas.getContext('webgl');

// 创建上下文， 注意兼容
function create3DContext(canvas, options) {
    const names = ['webgl', 'experimental-webgL','webkit-3d','moz-webgl'];  // 特性判断
    if(options.webgl2) names.unshift(webgl2);
    let context = null;
    for(let ii = 0; ii < names.length; ++ ii) {
        try {
            context = canvas.getContext(names[ii], options);
        } catch(e) {
            // no-empty
        }
        if(context) {
            break;
        }
    }
    return context;
}

The Shaders

  • Vertex Shader（顶点着色器）: 通过类型数组position，并行处理每个顶点的位置
attribute vec2 position; // vec2 二维向量
void main() {
    gl_PointSize = 1.0;
    gl_Position = vec4(position, 1.0, 1.0);
}
  • Fragment Shader（片元着色器）：为顶点轮廓包围的区域内所有像素进行着色
precision mediump float;
void main() {
    gl_FragColor = vec4(1.0, 0.0, 0.0, 1.0);//对应rgba（255，0，0，1.0），红色
}

Create Program

  • 使用 createShader() 创建着色器对象

  • 使用 shaderSource() 设置着色器的程序代码

  • 使用 compileShader()编译一个着色器

  • 使用createProgram()创建 WebGLProgram 对象

  • 使用 attachShader() 往WebGLProgram添加一个片段或者顶点着色器。

  • 使用 linkProgram() 链接给定的WebGLProgram，从而完成为程序的片元和顶点着色器准备GPU代码的过程。

  • 使用 useProgram() 将定义好的WebGLProgram 对象添加到当前的渲染状态

// 顶点着色器
const vertexShader = gl.createShader(gl.VERTEX_SHADER);
gl.shaderSource(vertexShader, vertex);
gl.compileShader(vertexShader);

// 片元着色器
const fragmentShader = gl.createShader(gl.FRAGMENT_SHADER);
gl.shaderSource(fragmentShader, fragment);
gl.compileShader(fragmentShader);

// 创建着色器程序并链接
const program = gl.createProgram();
gl.attachShader(program, vertexShader);
gl.attachShader(program, fragmentShader);
gl.linkProgram(program);

gl.useProgram(program);

Data to Frame Buffer

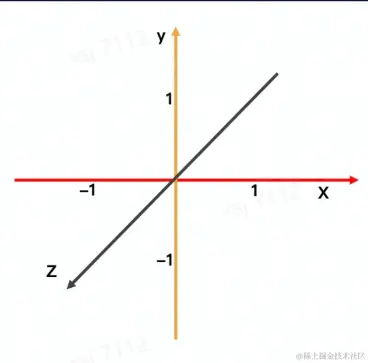

坐标轴: WebGL的坐标系统是归一化的，浏览器和canvas2D的坐标系统是以左上角为坐标原点，y轴向下，x轴向右，坐标值相对于原点。而WebGL的坐标系是以绘制画布的中心点为原点，正常的笛卡尔坐标系。

通过一个顶点数组表示其顶点，使用 createBuffer() 创建并初始化一个用于储存顶点数据或着色数据的WebGLBuffer对象并返回bufferId，然后使用 bindBuffer() 将给定的 bufferId 绑定到目标并返回，最后使用bufferData()，将数据绑定至buffer中。

Axes


// 顶点数据
const points = new Float32Array([
    -1, -1,
    0, 1,
    1, -1,
]);
// 创建缓冲区
const bufferId = gl.createBuffer();
gl.bindBuffer(gl.ARRAY_BUFFER, bufferId);
gl.bufferData(gl.ARRAY_BUFFER, points, gl.STATIC_DRAW);

Frame Buffer to GPU

getAttribLocation() 返回了给定WebGLProgram对象中某属性的下标指向位置。

vertexAttribPointer() 告诉显卡从当前绑定的缓冲区（bindBuffer()指定的缓冲区）中读取顶点数据。

enableVertexAttribArray() 可以打开属性数组列表中指定索引处的通用顶点属性数组。

const vPosition = gl.getAttribLocation(program, 'position'); // 获取顶点着色器中的position变量的地址
gl.vertexAttribPointer(vPosition, 2, gl.FLOAT, false, 0, 0); // 给变量设置长度和类型
gl.enableVertexAttribArray(vPosition); // 激活这个变量

Output

drawArrays() 从向量数组中绘制图元


// output
gl.clear(gl.COLOR_BUFFER_BIT);  //清除缓冲的数据
gl.drawArrays(gl.TRIANGLES, 0, points.length / 2);

WebGL 难在哪儿？

canvas 2D

Canvas 是 HTML5 提供的一个特性，可以把它当做一个载体，简单的说就是一张白纸。而 Canvas 2D 相当于获取了内置的二维图形接口，也就是二维画笔。

canvas2D，绘制同样的三角形：

// canvas 简单粗暴，都封装好了
const canvas = document.querySelector('canvas');
const ctx = canvas.getContext('2d');
ctx.beginPath();
ctx.moveTo(250, 0);
ctx.lineTo(500, 500);
ctx.lineTo(0, 500);
ctx.fillStyle = 'red';
ctx.fill();

Mesh.js

const {Renderer, Figure2D, Mesh2D} = meshjs;
const canvas = document.querySelector ('canvas');
const renderer = new Renderer(canvas);

const figure = new Figure2D();
figurie.beginPath();
figure.moveTo(250, 0);
figure.lineTo(500，500);
figure.lineTo(0, 500);
const mesh = new Mesh2D(figure, canvas);
mesh.setFill({
    color: [1, 0, 0, 1],
});
renderer.drawMeshes([mesh]);

Polygons

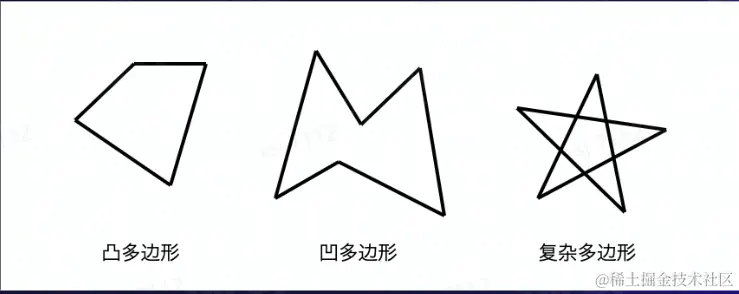

Polygons(多边形)

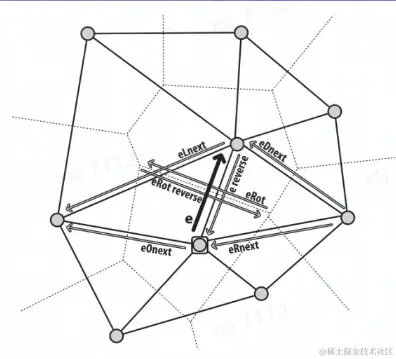

Triangulations(三角形剖分)

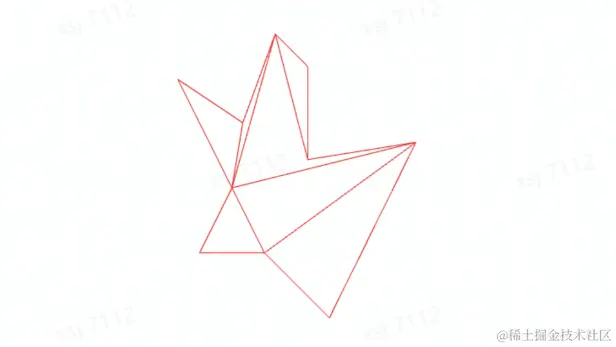

Draw Polygon with 2D Triangulations(绘制二维三角剖分多边形)

使用Earcut进行三角剖分


const vertices = [        [-0.7, 0.5],
    [-0.4, 0.3],
    [-0.25, 0.71],
    [-0.1, 0.56],
    [-0.1, 0.13],
    [0.4, 0.21],
    [0, -0.6],
    [-0.3, -0.3],
    [-0.6, -0.3],
    [-0.45, 0.0],
];
const points = vertices.flat();
const triangles = earcut(points)

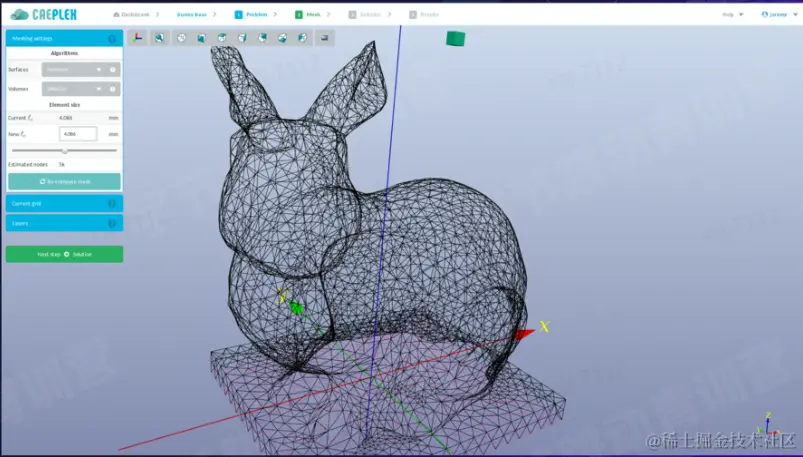

3D Meshing

SpriteJS

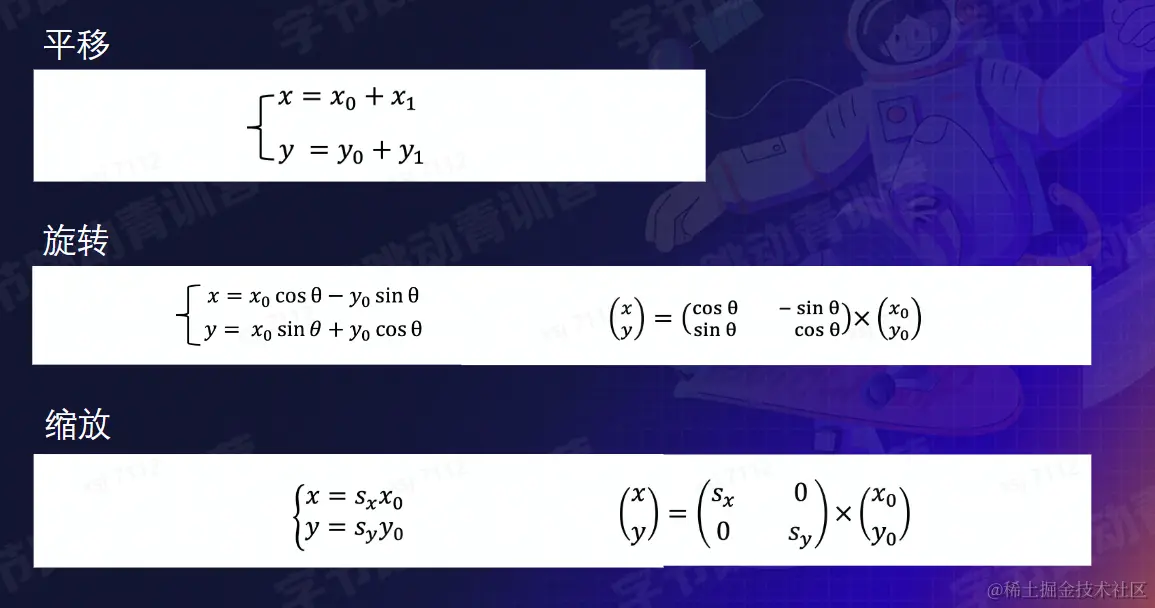

Tranforms

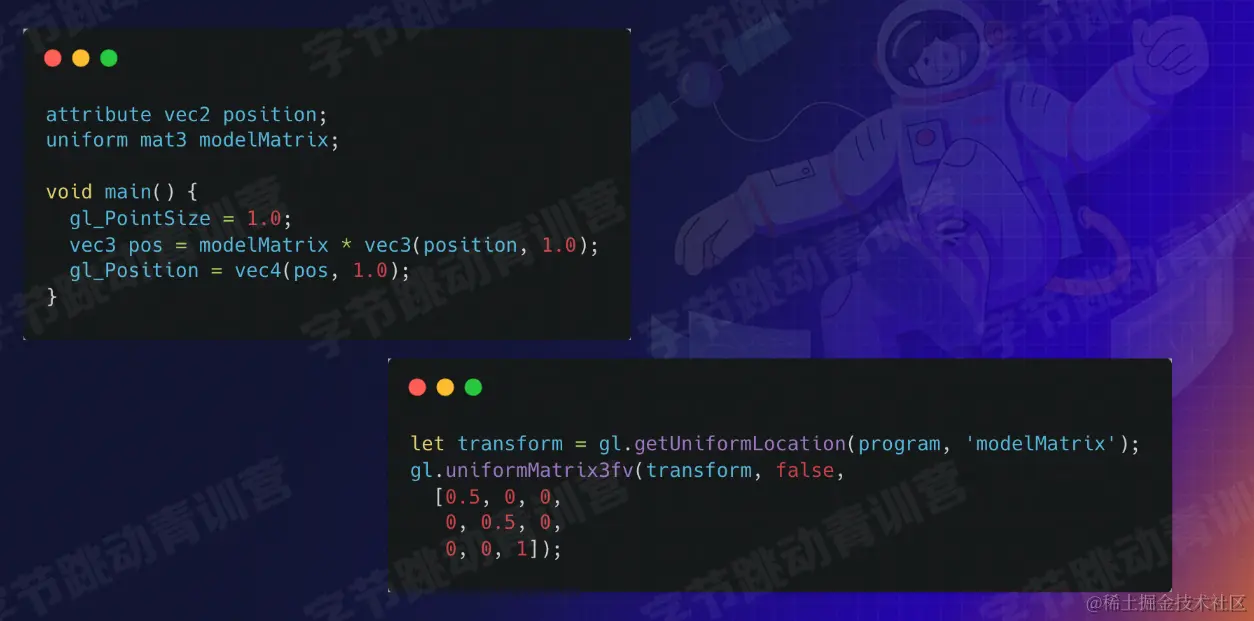

Apply Tranforms

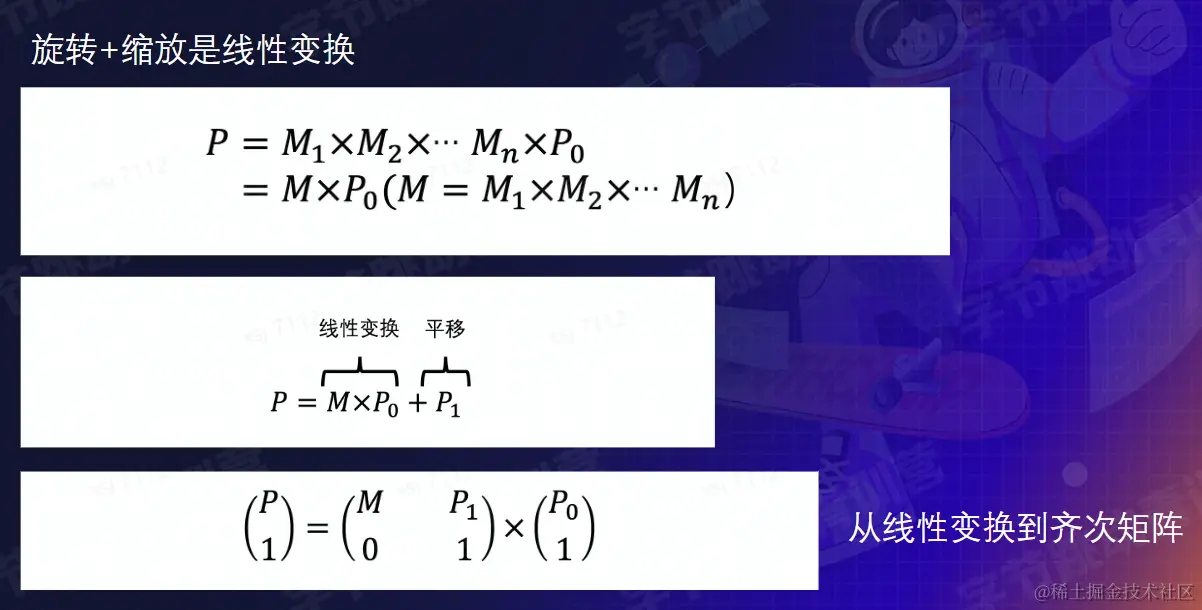

Matrix

  • 3D标准模型的四个齐次矩阵(mat4)

    • 投影矩阵 Projection Matrix（正交投影和透视投影）

    • 模型矩阵 Model Matrix （对顶点进行变换Transform）

    • 视图矩阵 View Matrix（3D的视角，想象成一个相机，在相机的视口下）

    • 法向量矩阵 Normal Matrix（垂直于物体表面的法向量，通常用于计算物体光照）

拓展阅读

专栏阅读：充分理解WebGL

  • Fragment Shaders（片段着色器）的入门指南： The Book of Shaders

  • 一个为可视化而生的图形系统 (A graphics system born for visualization)

  • 这是 Fragment Shaders 的一个轻量库，可以用来作为 WebGL 学习入门，也可以用在项目中实现高性能的、有趣的图案和图形效果。

  • 这是 Fragment Shaders 的一个轻量库，可以用来作为 WebGL 学习入门，也可以用在项目中实现高性能的、有趣的图案和图形效果。

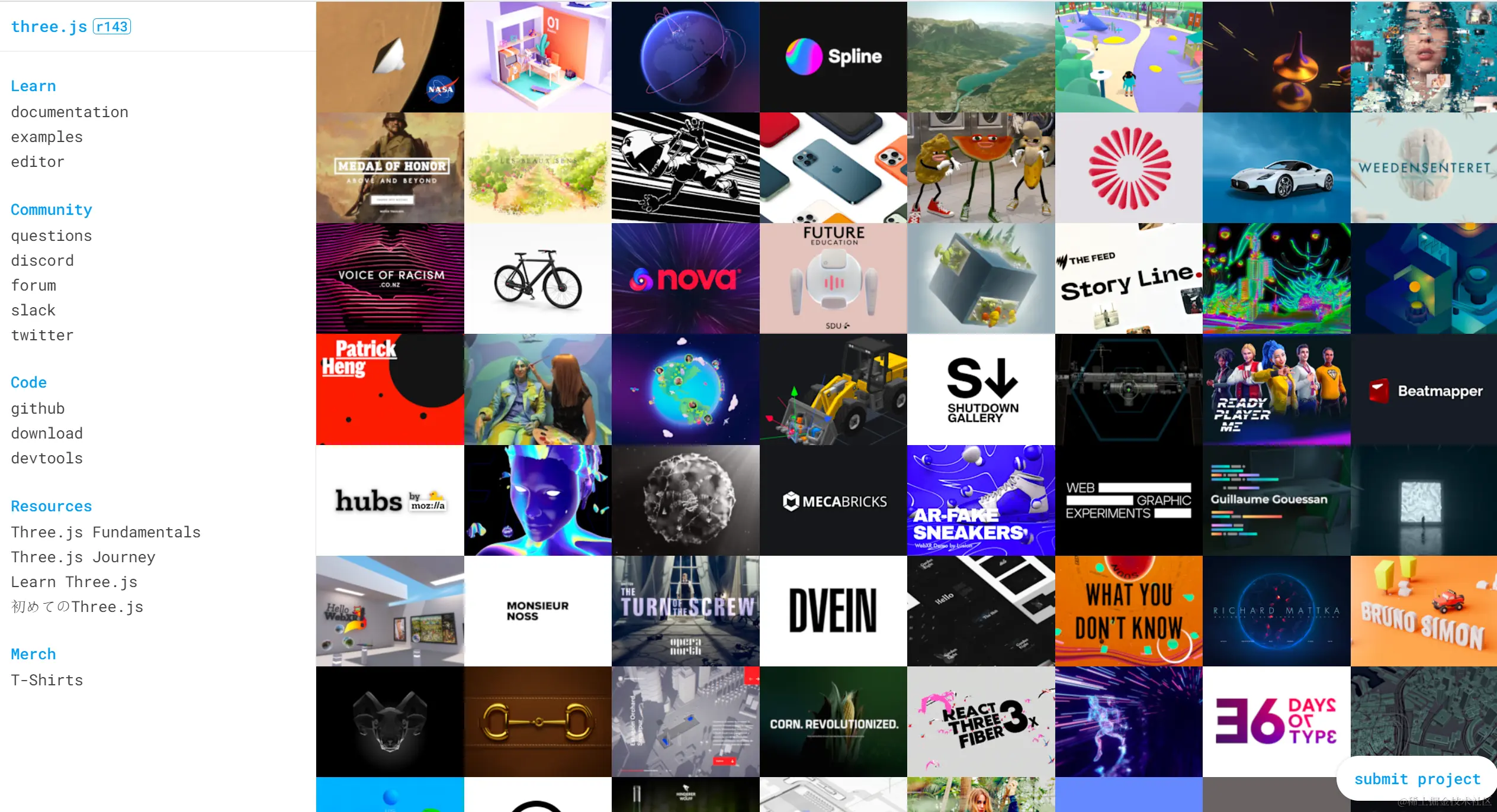

  • ThreeJS




总结

在前端方向里，WebGL算是典型的小众领域，真正理解的人并不多。

之所以这样，是因为WebGL的技术栈和传统的Web前端技术有极大的差别。相对而言，传统Web前端使用的API比较高级，不存在太多需要理解的底层原理合概念，而WebGL的核心是OpenGL，它是OpenGL在Web上的实现。OpenGL是通过操作GPU来完成图形绘制渲染的，因此它的API相对比较底层，使用起来较为繁琐，这使得一些习惯于前端开发的工程师很难适应，所以就会觉得学习门槛较高。

实际上，要理解和学会WebGL，并没有那么困难，我们只需要理解一下GPU，了解它与CPU的不同点，然后再理解运行GPU代码的语言——glsl，了解着色器的基本概念和用法，就可以轻松理解WebGL的本质原理，然后在花一点时间和耐心，慢慢学习WebGL的API，就可以掌握WebGL这门技术了。

拓展链接：【零基础】充分理解WebGL（一）
