1. skywalking是什么

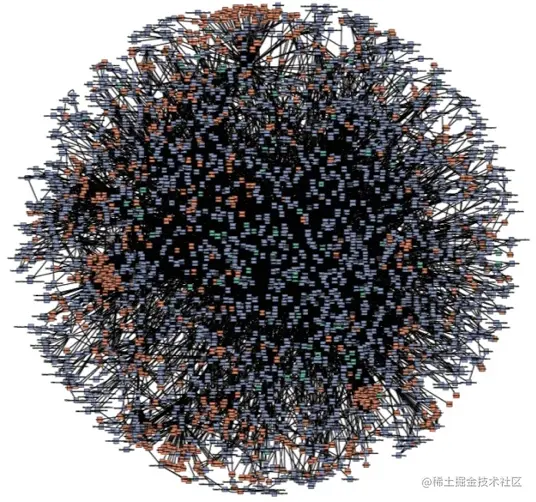

对于一个大型的几十个、几百个微服务构成的微服务架构系统，通常会遇到下面一些问题，比如：

如何串联整个调用链路，快速定位问题？
如何理清各个微服务之间的依赖关系？
如何进行各个微服务接口的性能分折？
如何跟踪整个业务流程的调用处理顺序？

skywalking是一个国产开源框架，2015年由吴晟开源， 2017年加入Apache孵化器。skywalking是分布式系统的应用程序性能监视工具，专为微服务、云原生架构和基于容器（Docker、K8s、Mesos）架构而设计。SkyWalking 是观察性分析平台和应用性能管理系统，提供分布式追踪、服务网格遥测分析、度量聚合和可视化一体化解决方案。

官网：skywalking.apache.org/

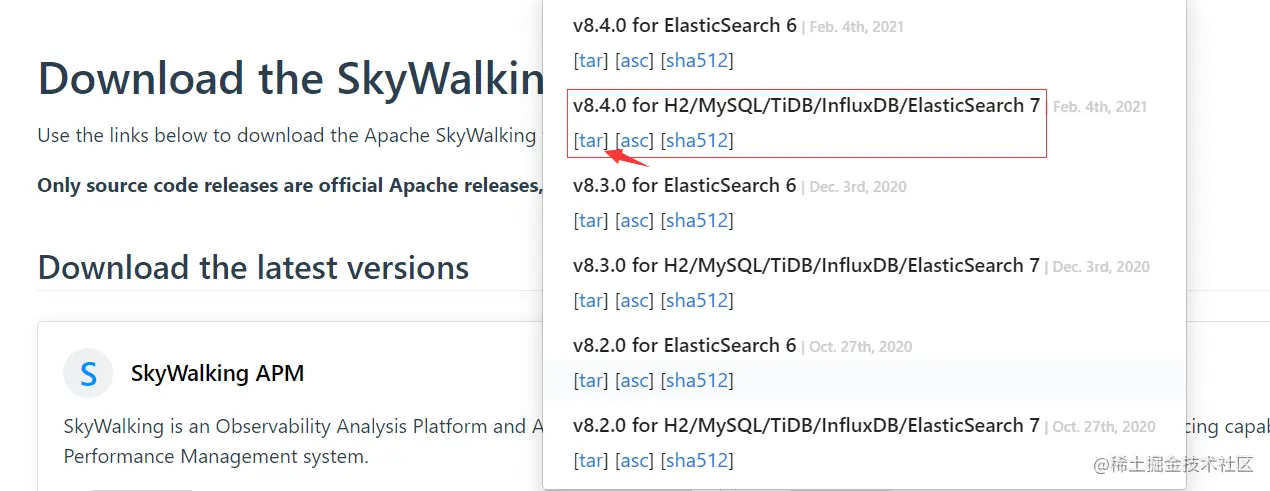

下载：skywalking.apache.org/downloads/

Github：github.com/apache/skyw…

文档： skywalking.apache.org/docs/main/v…

中文文档： skyapm.github.io/document-cn…

版本： v8.3.0 升级到v8.4.0

调用链选型

Zipkin是Twitter开源的调用链分析工具，目前基于springcloud sleuth得到了广泛的使用，特点是轻量，使用部署简单。
Pinpoint是韩国人开源的基于字节码注入的调用链分析，以及应用监控分析工具。特点是支持多种插件，UI功能强大，接入端无代码侵入。
SkyWalking是本土开源的基于字节码注入的调用链分析，以及应用监控分析工具。特点是支持多种插件，UI功能较强，接入端无代码侵入。目前已加入Apache孵化器。
CAT是大众点评开源的基于编码和配置的调用链分析，应用监控分析，日志采集，监控报警等一系列的监控平台工具。

探针性能对比

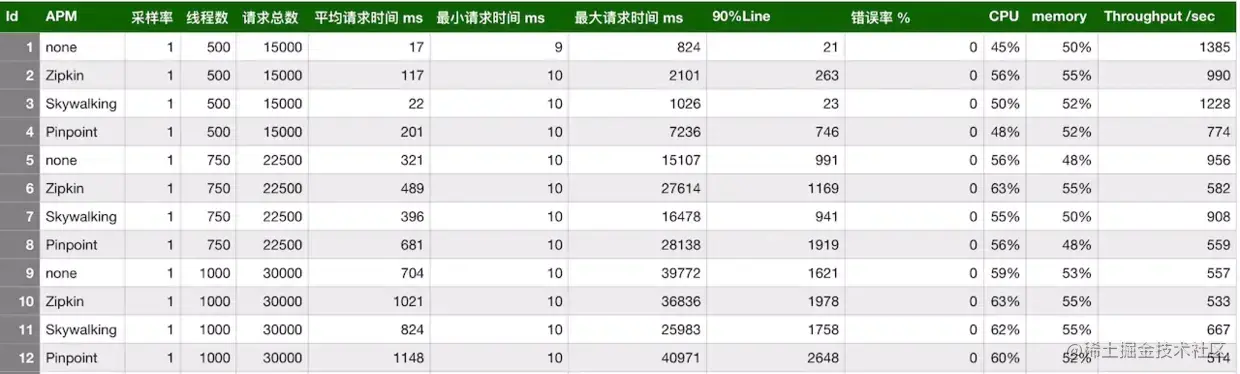

模拟了三种并发用户：500，750，1000。使用jmeter测试，每个线程发送30个请求，设置思考时间为10ms。使用的采样率为1，即100%，这边与生产可能有差别。pinpoint默认的采样率为20，即50%，通过设置agent的配置文件改为100%。zipkin默认也是1。组合起来，一共有12种。下面看下汇总表：

从上表可以看出，在三种链路监控组件中，skywalking的探针对吞吐量的影响最小，zipkin的吞吐量居中。pinpoint的探针对吞吐量的影响较为明显，在500并发用户时，测试服务的吞吐量从1385降低到774，影响很大。然后再看下CPU和memory的影响，在内部服务器进行的压测，对CPU和memory的影响都差不多在10%之内。

1.1 Skywalking主要功能特性

1、多种监控手段，可以通过语言探针和service mesh获得监控的数据；

2、支持多种语言自动探针，包括 Java，.NET Core 和 Node.JS；

3、轻量高效，无需大数据平台和大量的服务器资源；

4、模块化，UI、存储、集群管理都有多种机制可选；

5、支持告警；

6、优秀的可视化解决方案；

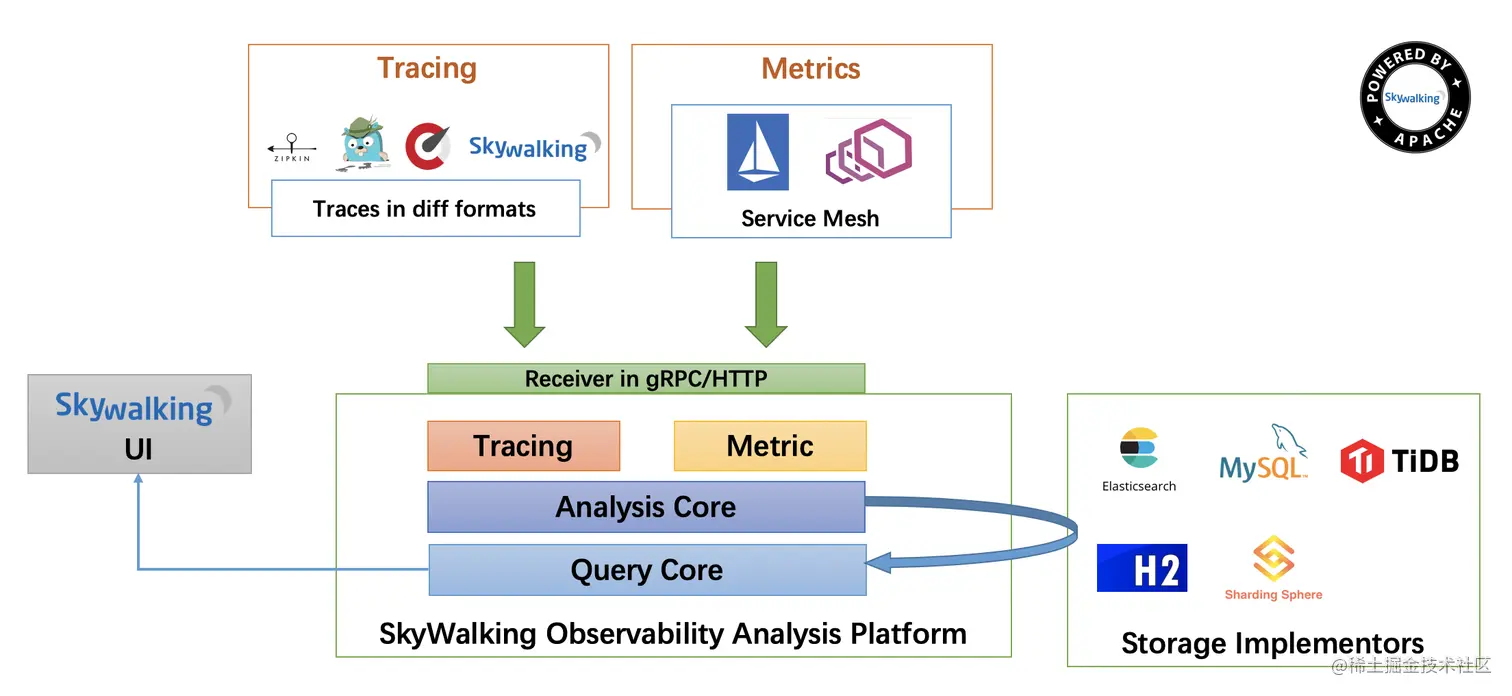

1.2 Skywalking整体架构

整个架构分成四部分：

1、上部分Agent ：负责从应用中，收集链路信息，发送给 SkyWalking OAP 服务器；

2、下部分 SkyWalking OAP ：负责接收Agent发送的Tracing数据信息，然后进行分析(Analysis Core)，存储到外部存储器(Storage)，最终提供查询(Query)功能；

3、右部分Storage：Tracing数据存储，目前支持ES、MySQL、Sharding Sphere、TiDB、H2多种存储器，目前采用较多的是ES，主要考虑是SkyWalking开发团队自己的生产环境采用ES为主；

4、左部分SkyWalking UI：负责提供控制台，查看链路等等；

SkyWalking支持三种探针：

● Agent – 基于ByteBuddy字节码增强技术实现，通过jvm的agent参数加载，并在程序启动时拦截指定的方法来收集数据。

● SDK – 程序中显式调用SkyWalking提供的SDK来收集数据，对应用有侵入。

● Service Mesh – 通过Service mesh的网络代理来收集数据。

后端（Backend）

接受探针发送过来的数据，进行度量分析，调用链分析和存储。后端主要分为两部分：

● OAP（Observability Analysis Platform）- 进行度量分析和调用链分析的后端平台，并支持将数据存储到各种数据库中，如：ElasticSearch，MySQL，InfluxDB等。

● OAL（Observability Analysis Language）- 用来进行度量分析的DSL，类似于SQL，用于查询度量分析结果和警报。

界面(UI)

● RocketBot UI – SkyWalking 7.0.0 的默认web UI

● CLI – 命令行界面

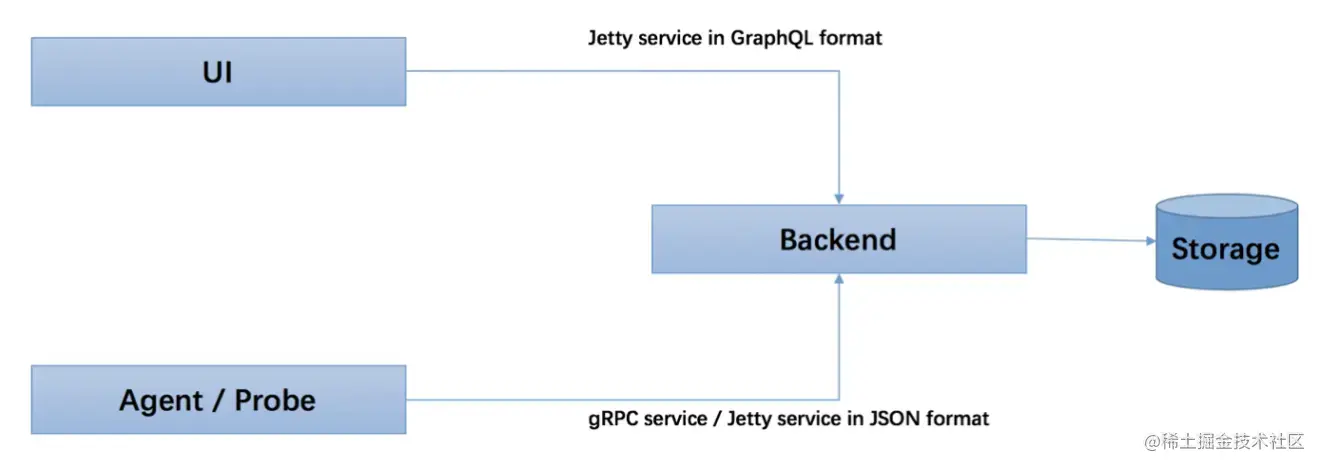

这三个模块的交互流程：

1.3 SkyWalking 环境搭建部署

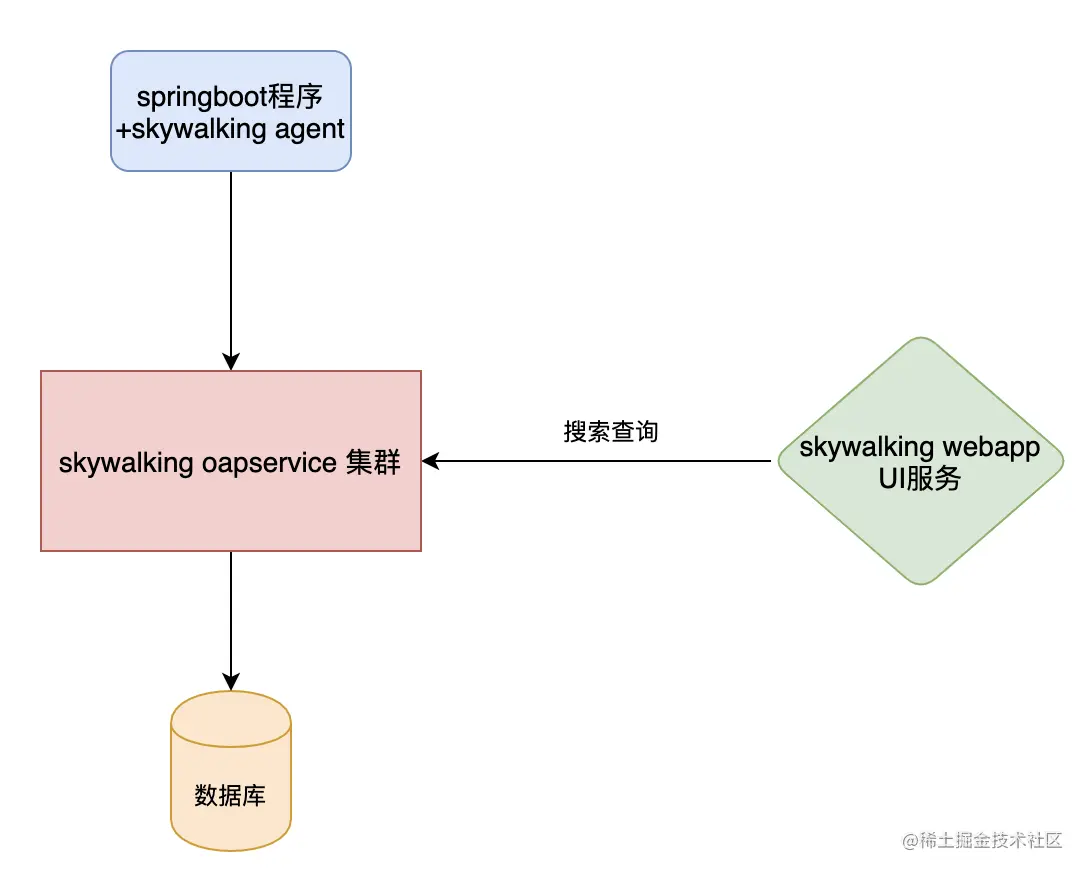

skywalking agent和业务系统绑定在一起，负责收集各种监控数据
Skywalking oapservice是负责处理监控数据的，比如接受skywalking agent的监控数据，并存储在数据库中;接受skywalking webapp的前端请求，从数据库查询数据，并返回数据给前端。Skywalking oapservice通常以集群的形式存在。

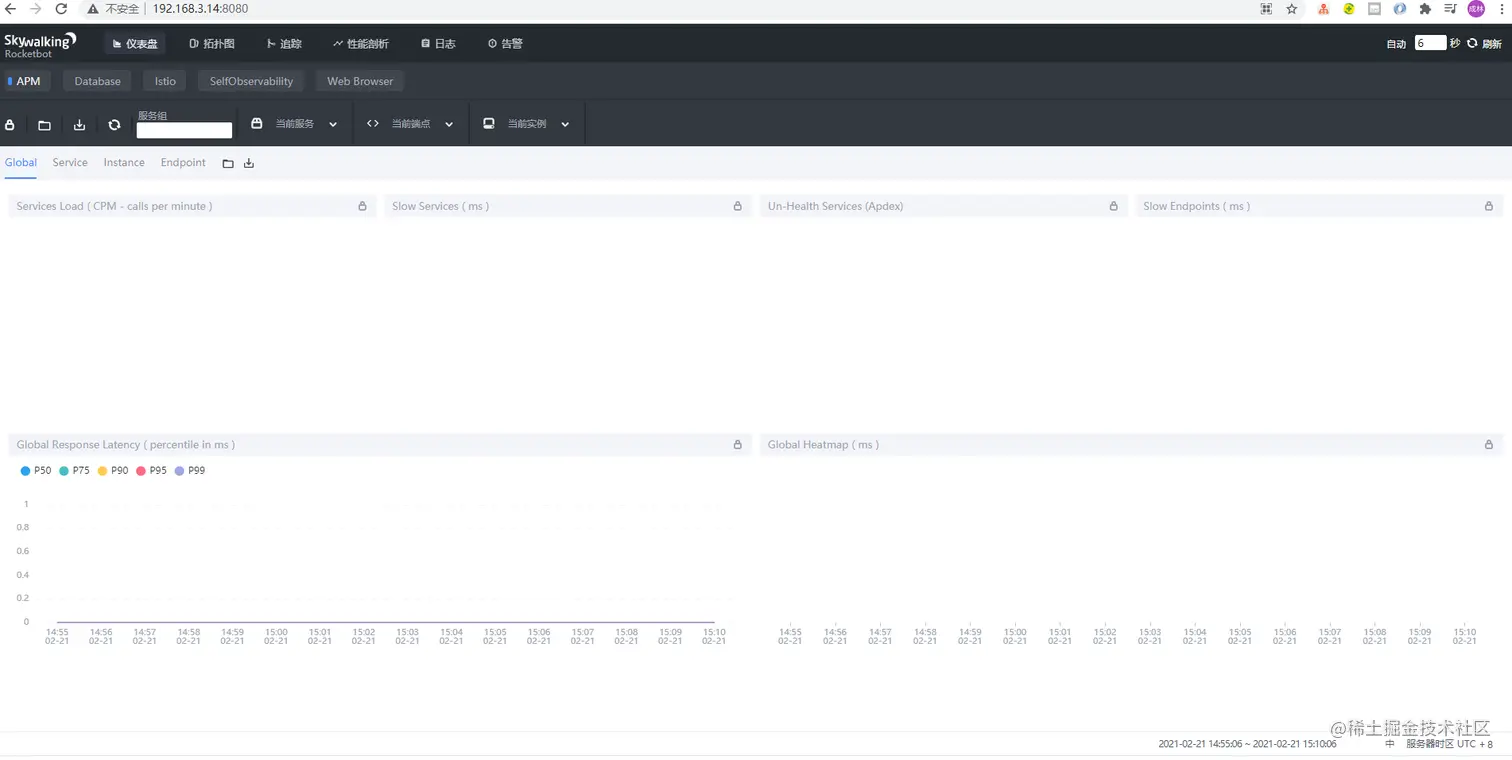

skywalking webapp，前端界面，用于展示数据。
用于存储监控数据的数据库，比如mysql、elasticsearch等。
