RS485布局

RS485布局注意事项：

• 元器件尽量对称放置，方便差分对走线
• 隔离器件靠近接口

DO输出布局

继电器封装制作

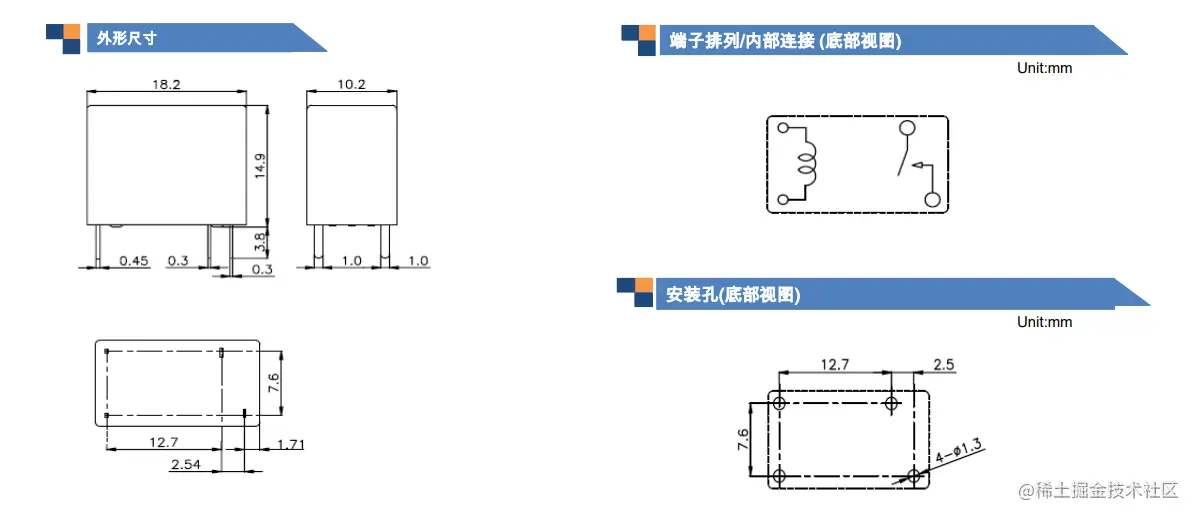

参考数据手册

• 继电器的外形封装是 18.2*10.2mm的正方形。
• 引脚4ge，引脚开孔的内径是4-1.3
• 1.2引脚距离是7.6mm
• 横向距离为12.7mm和12.7+2.5mm 封装制作步骤：

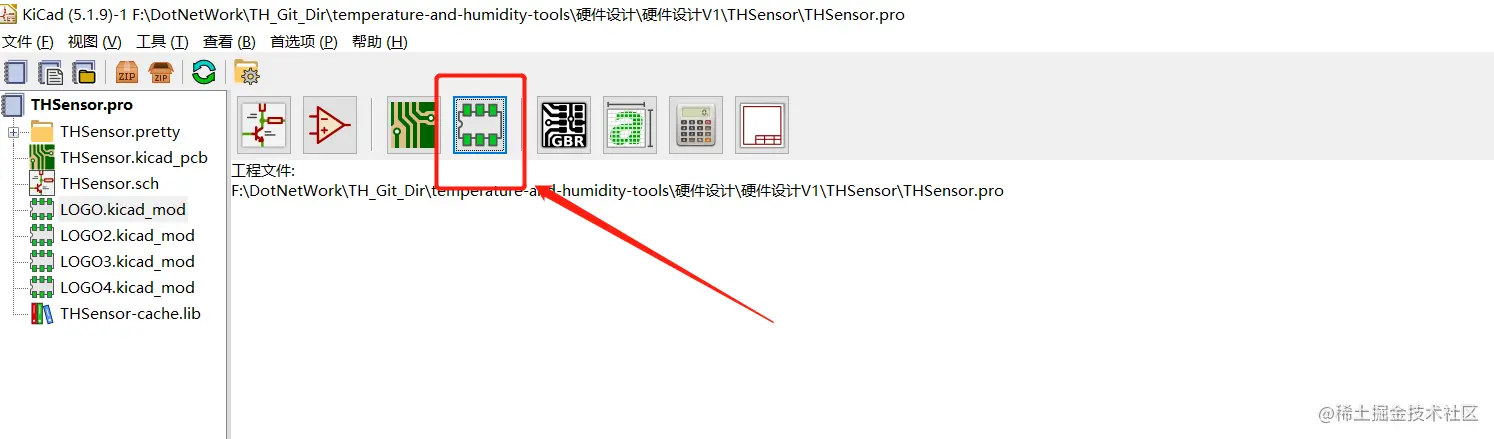

• 打开封装制作工具

• 新建封装库

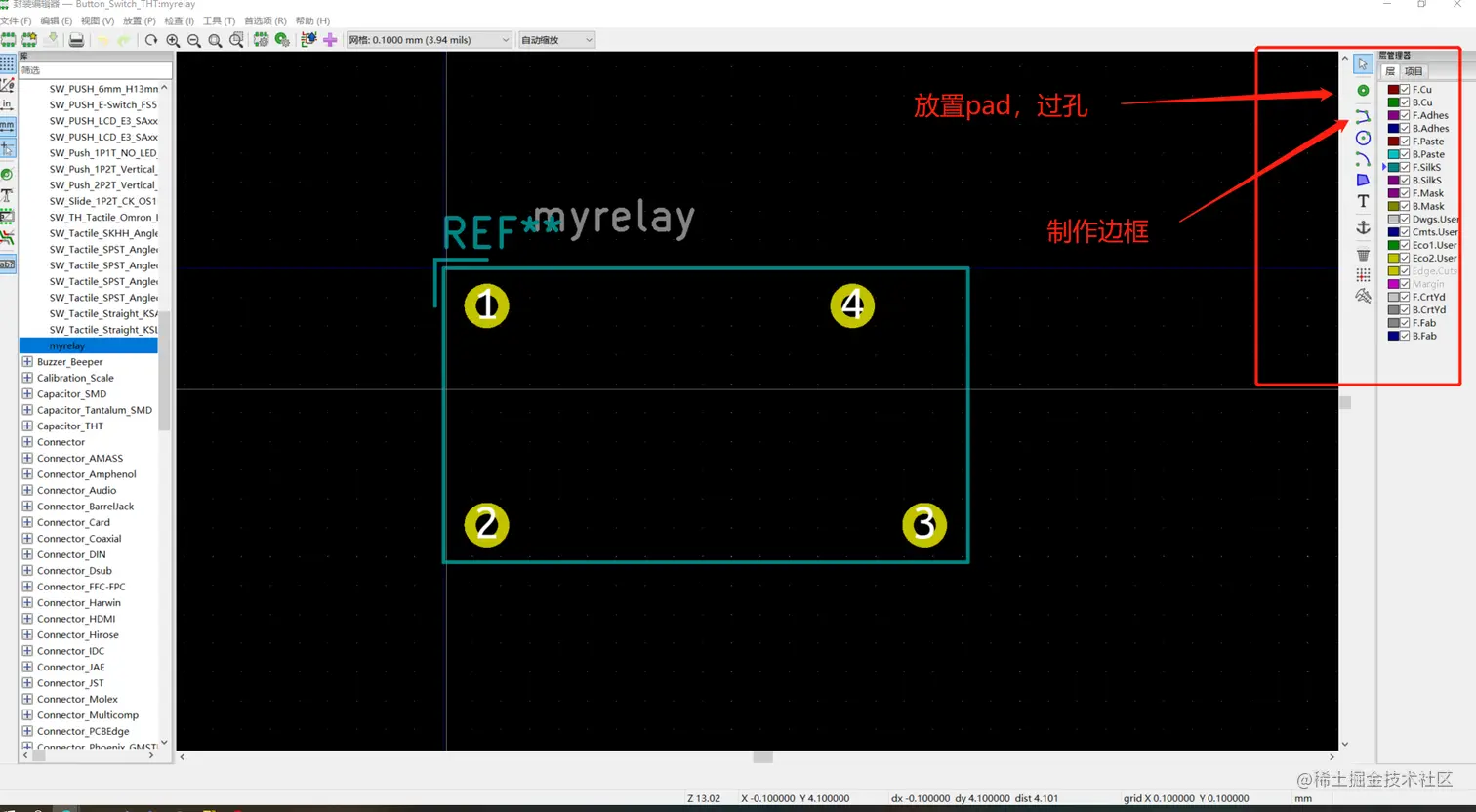

• 创建新的封装，命名为myrelay
• 使用图形工具在f.silks层画一个18.2*10.2mm的长方形
• 使用放四个过孔，孔径1mm，直径2mm

注意引脚顺序
在原理图中，修改封装，并在pcbnew中更新修改

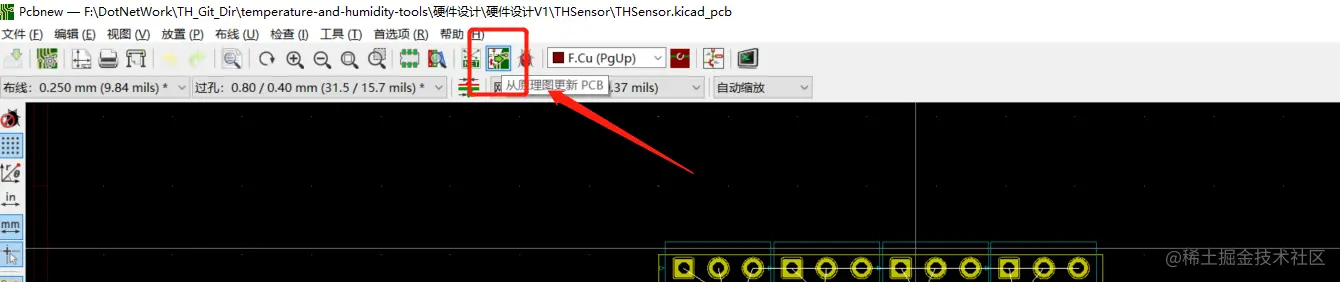

在pcbnew中，点击以上的按钮，从原理图更新PCB，可以将元件的封装更新到最新。
注意：如果元件本身在pcbnew中已经导入，需要先手动的删除就元件，然后才会更新新的元件封装到pcb中去。

布局

继电器do输出布局比较随意。
主要注意的是最好4个输出保持布局一致，这样美观并且后续维护方便。

优化

PCB大体布局完成，需要优化的点有两个：

• 接口增加说明
• PCB增加版本说明

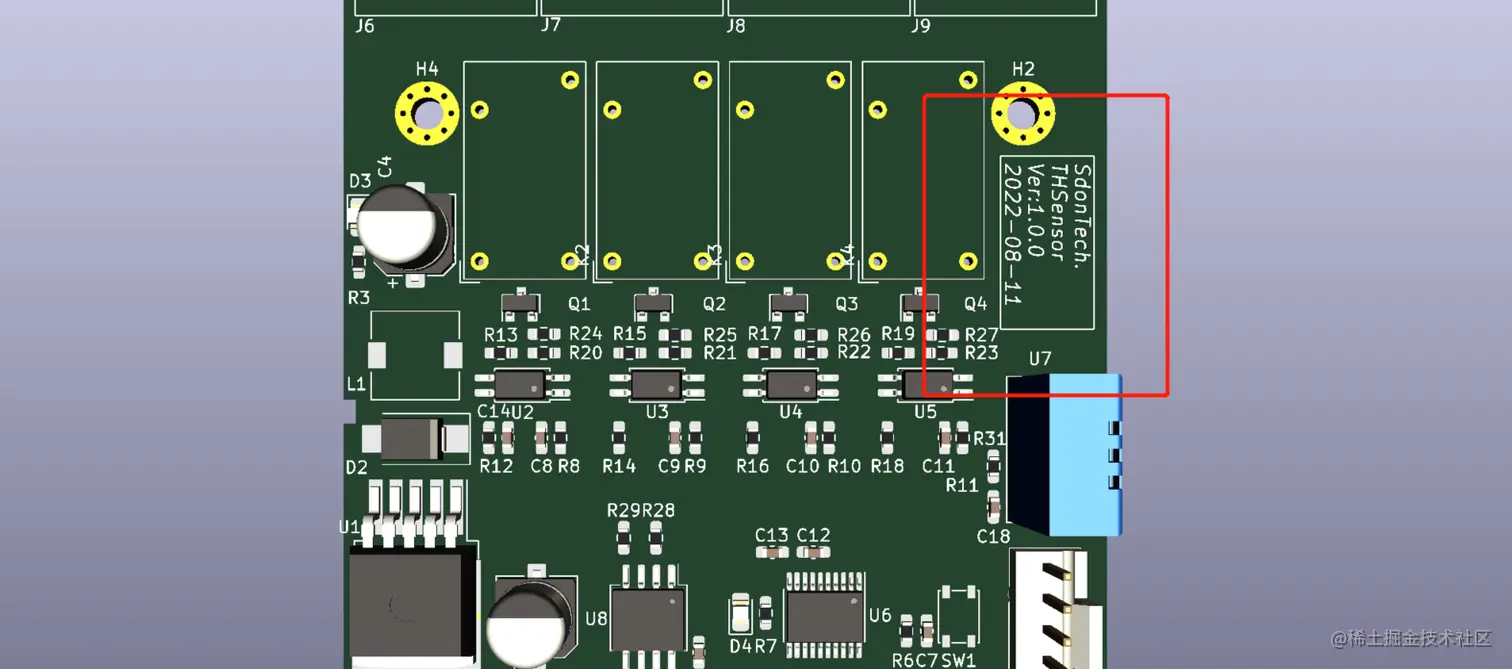

增加版本说明

• 切换到f.silks层
• 画一个正方形框
• 放置text，标注版本

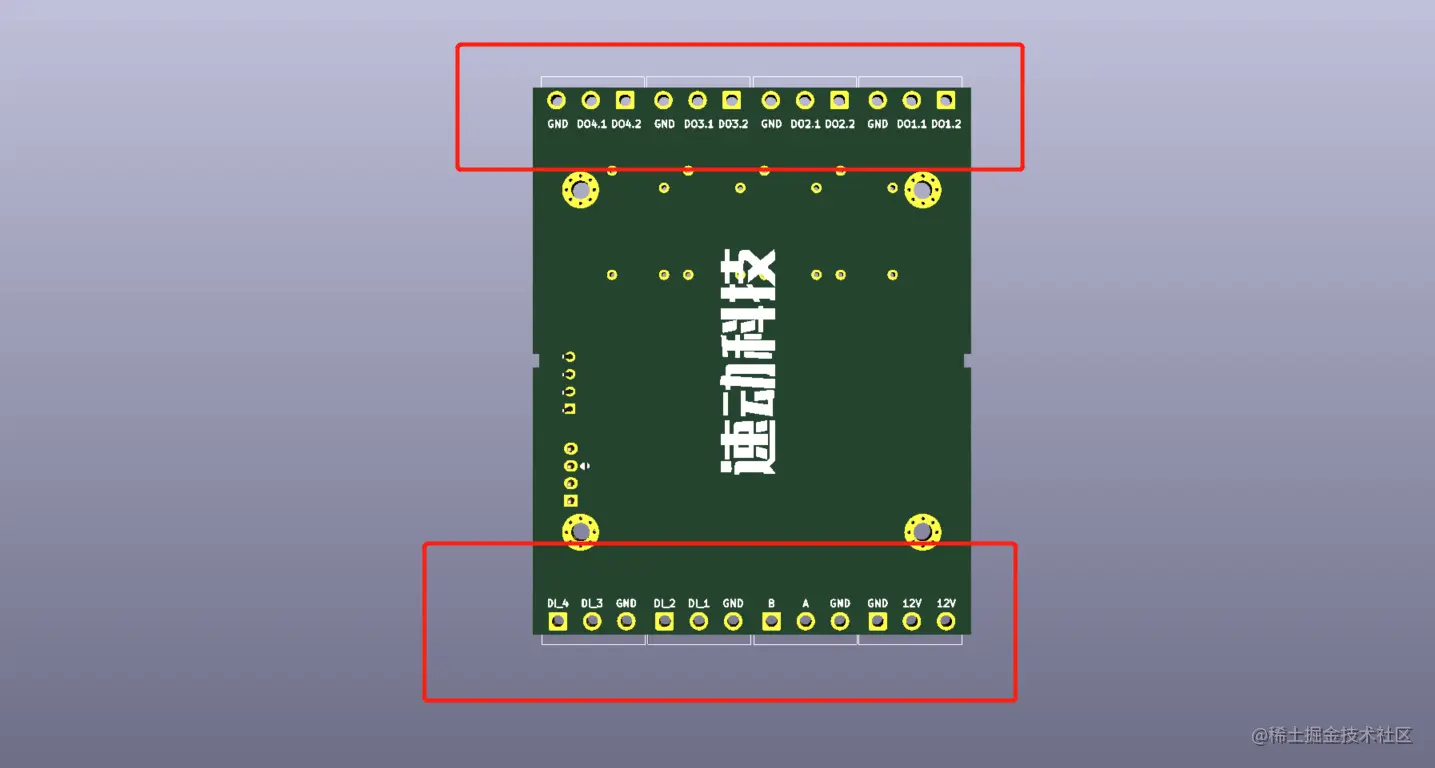

增加接口说明

• 切换到b.silks层
• 放置text，标注接口

布局已经完成，下一步是走线。
在走线的过程中，我们还会根据走线的需求，适当的微调布局，使我们走线更加的简单和方便。
下一章节，我们将详细的介绍PCB的走线技巧和注意事项
