Jenkins Pipeline 流水线方式部署 SpringBoot 项目

4,932 阅读11分钟

携手创作,共同成长!这是我参与「掘金日新计划 · 8 月更文挑战」的第15天,点击查看活动详情

Jenkins Pipeline 流水线方式部署 SpringBoot 项目,本文更多的可能是用一个简单可实现的实操小案例,来让大家快速的使用pipeline部署出一个SpringBoot项目,但是要想完整的体现出pipeline任务的优势,可能这篇文章并不完美的展现出来。

在之后的文章中,会慢慢谈到的~

适合本文的读者:想要了解 Jenkins 、或者对Jenkins已经有所了解的小伙伴,再或者是扩展知识面的朋友,都是可以的。

一门技术准确说起来,对于你个人而言,它没有一个准确的定位的,你需要它,它就是适合你的,所以常常会说到,当你知道的越多的时候,你不知道的也随之在递增

前言

抱歉

首先要跟阅读过前面文章的小伙伴们说一声抱歉,十分不好意思

因为我个人的疏忽,在安装环境的那篇文章 ☞【Docker安装Jenkins】 中的启动 Jenkins 的命令中缺少了关于 docker 的映射,如果按照那个方式安装 Jenkins 是无法在 Jenkins 内部中直接运行 docker 命令的。

发现的第一时间,我也尝试了其他的方式进行调整,但是始终无果,我最后采取的方式就删除了原来的容器,重新走了一遍安装环境的流程

所以如果是按照【Docker安装Jenkins】文章安装环境的小伙伴,需要重新搭建一遍环境。真的十分不好意思。

启动命令这篇文章和之前的文章都已经修正 👨‍💻

感谢

写了前几篇文章,大家给予的反馈我都有一一收到,非常感谢大家的阅读,让我越发想要将要这个专栏写好,也希望让每一位阅读的朋友,有所收获。我想那就是我的写文章的快乐吧~😁


如果大家看完前几篇文章,大家对 Jenkins 的基本使用肯定是没有问题的,如使用Maven方式部署一个SpringBoot项目,又或者是使用自由风格方式部署前端项目等。

今天继续聊到的是使用流水线方式部署一个 SpringBoot 项目,会从浅至深,一步步带领大家实操,以及说明其中为什么需要如此做,当然,如有疑问,大家留下评论即可,我会在看到的第一时间给予回复。

安装环境

2.1、启动命令

之前出现疏忽的启动命令:🙇‍♂️

  docker run -uroot -d --restart=always -p 9001:8080 \
  -v /home/jenkins/workspace/:/var/jenkins_home/workspace \
  -v /var/run/docker.sock:/var/run/docker.sock \
  --name jenkins jenkins/jenkins:lts

修正后的启动命令:!!!👨‍🏫

  docker run -uroot -d --restart=always --privileged=true  -p 9001:8080 \
  -v /home/jenkins/workspace/:/var/jenkins_home/workspace \
  -v /var/run/docker.sock:/var/run/docker.sock \
 -v /usr/bin/docker:/usr/bin/docker \
  --name jenkins jenkins/jenkins:lts

修正后的启动命令多了关于 docker 的映射:-v /usr/bin/docker:/usr/bin/docker

还有--privileged=true 指定容器为特权容器~

其他的配置的都可以参考前面的 【Docker安装Jenkins】文章。

至于配置环境变量,则是在本文中~

2.2、配置环境变量

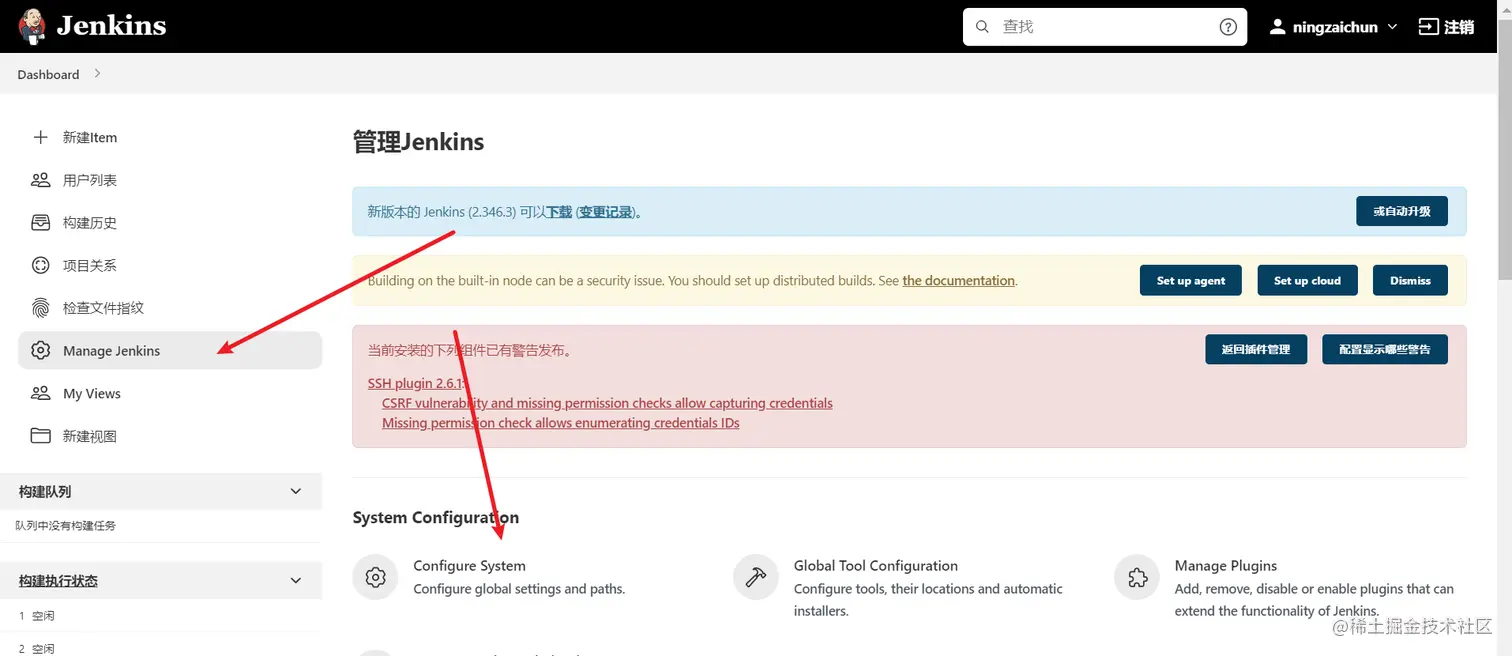

(图片说明:打开全局系统配置)

找到全局属性配置:

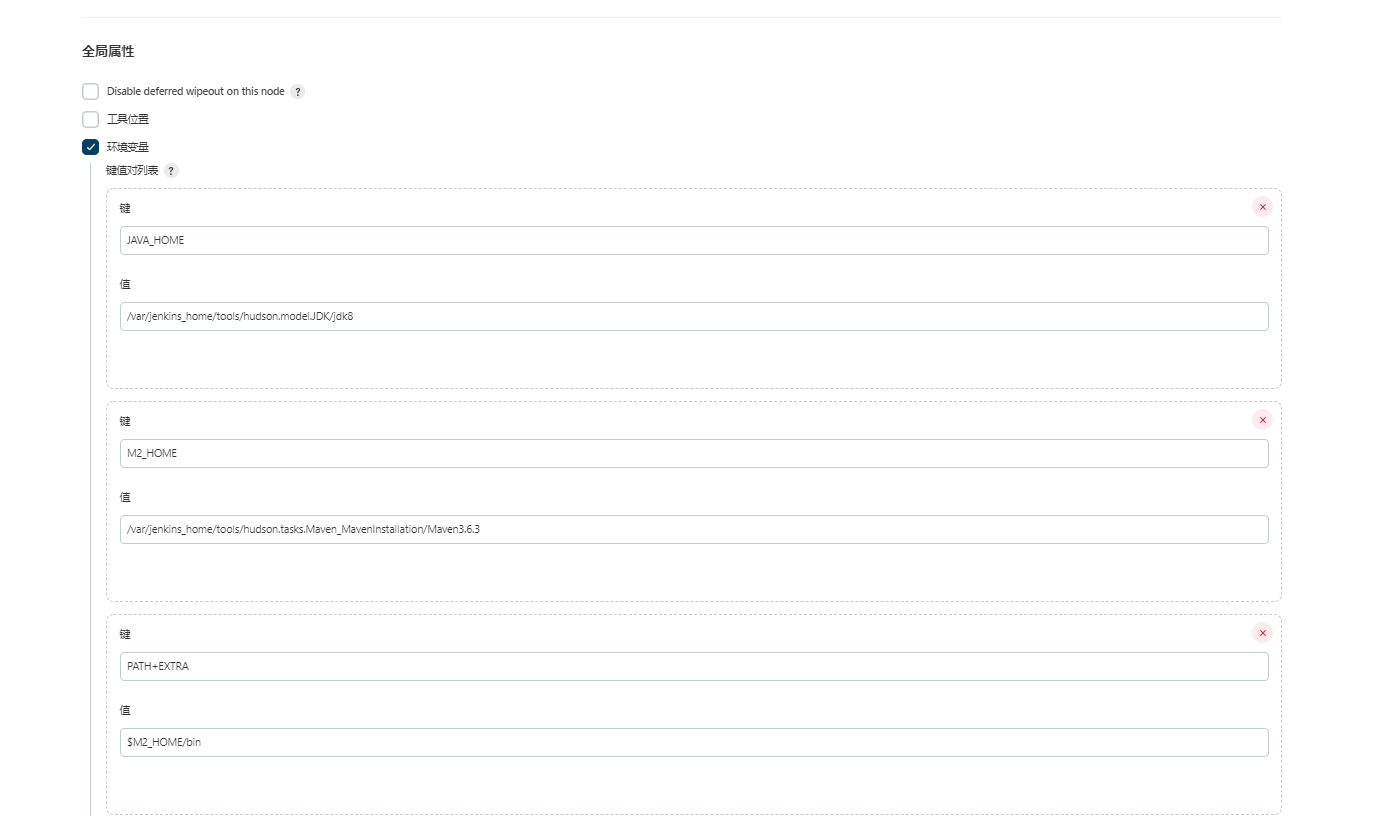

(图片说明:配置环境变量)

补充:我部署的是Springboot项目,所以主要依赖的环境变量就是jdk和maven

 key:JAVA_HOME
 value:/var/jenkins_home/tools/hudson.model.JDK/jdk8
 ​
 key:M2_HOME
 value:/var/jenkins_home/tools/hudson.tasks.Maven_MavenInstallation/Maven3.6.3
 ​
 key:PATH+EXTRA
 value:$M2_HOME/bin

这里的jdk8、Maven3.6.3均我在下载的时候,自定义的名称。

环境变量的值的由来:

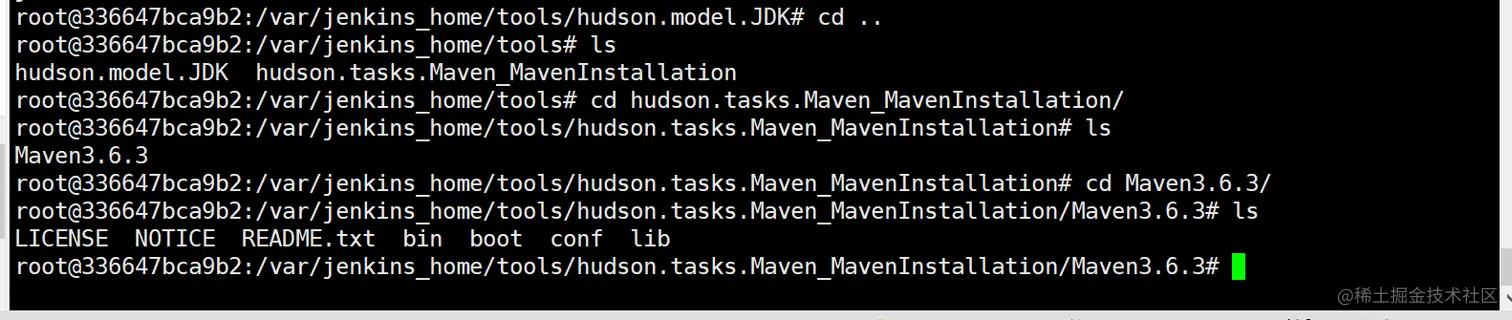

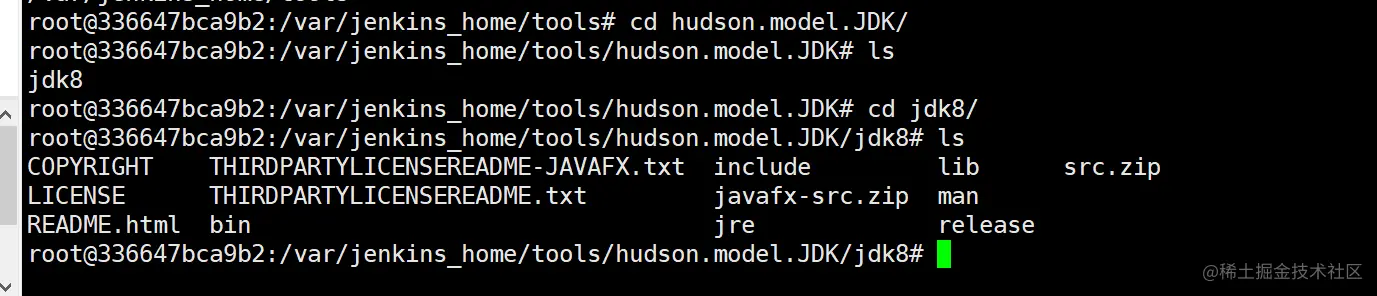

其实在Jenkins容器中的目录下均可查看。如果不知道自己的,可以进入jenkins容器中查看:

 docker exec -it -uroot jenkins bash
 cd /var/jenkins_home/tools
 ls
 pwd

注意:如果你没有使用过jdk、maven,jenkins是不会给你自动下载的,所以你得回顾一下之前的内容,使用以下maven编译下项目,才能在容器中看到如下目录。



image.png 留下个小思考:

为什么Maven要配/bin执行命令的全局变量,而Java不用?

一、浅提一下 Pipeline

浅提一下:

大伙整个干净的SpringBoot项目放到github上~,待会要用,没有的话,直接复刻我这个 hello world,也行。


1)Pipeline 简介

Pipeline,简单来说,就是一套运行在 Jenkins 上的工作流框架,将原来独立运行于单个或者多个节点 的任务连接起来,实现单个任务难以完成的复杂流程编排和可视化的工作

看到这个概念大家应该也能猜到,它的最佳实践应当是微服务部署~

2)使用Pipeline 优点

(来自翻译自官方文档):

代码:Pipeline以代码的形式实现,通常被检入源代码控制,使团队能够编辑,审查和迭代其传送流程。

持久:无论是计划内的还是计划外的服务器重启,Pipeline都是可恢复的。

可停止:Pipeline可接收交互式输入,以确定是否继续执Pipeline。

多功能:Pipeline支持现实世界中复杂的持续交付要求。它支持fork/join、循环执行,并行执行任务的功能。

可扩展:Pipeline插件支持其DSL的自定义扩展 ,以及与其他插件集成的多个选项。

3)如何创建 Jenkins Pipeline

Pipeline 脚本是由 Groovy 语言实现的,但是我们没必要单独去学习

Groovy Pipeline 支持两种语法:Declarative(声明式)和 Scripted Pipeline(脚本式)语法

Pipeline 也有两种创建方法:

  • 可以直接在 Jenkins 的 Web UI 界面中输入脚本;
  • 也可以通过创建一 个 Jenkinsfile 脚本文件放入项目源码库中。(我们一般都推荐使用在 Jenkins 中直接从源代码控制(SCM) 中直接载入 Jenkinsfile Pipeline 这种方法)。

4)本文的大致思路

这篇文章的思路:我是将总的 Jenkins 脚本文件,一步一步拆出来讲解

  1. 创建 Pipeline 任务
  2. 从 Github 拉取代码
  3. 使用 Maven 打包编译
  4. 打包成镜像,发布到镜像仓库或私有仓库(这一步图方便省去了~,代码中其实是有的)
  5. 停止旧容器,删除旧版本镜像
  6. 拉取镜像 (从私服或者是如我演示的一样,从阿里云拉取)
  7. 运行容器

二、创建 Pipeline 任务

多打开一个 Jenkins 页面,打开管理凭据页面

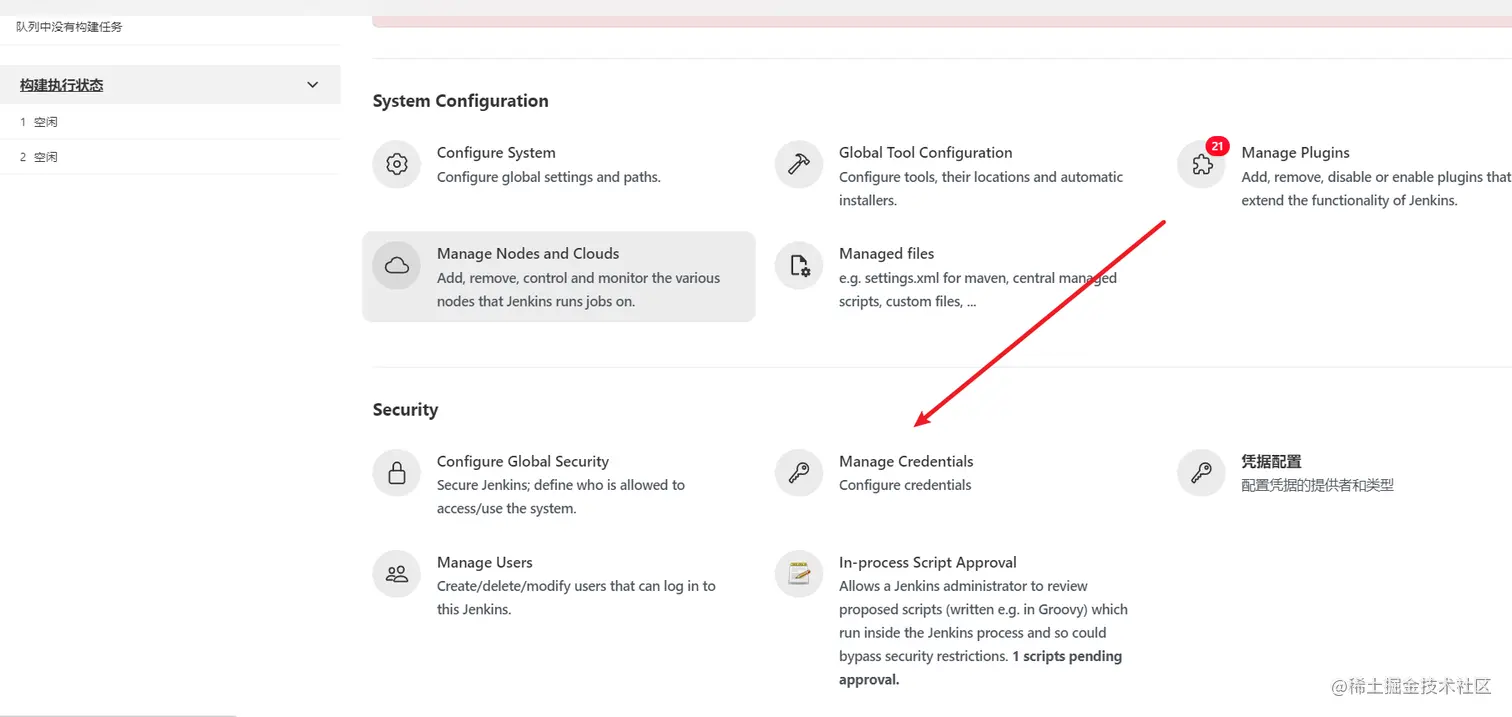

(图片说明:点击打开管理凭据管理界面)

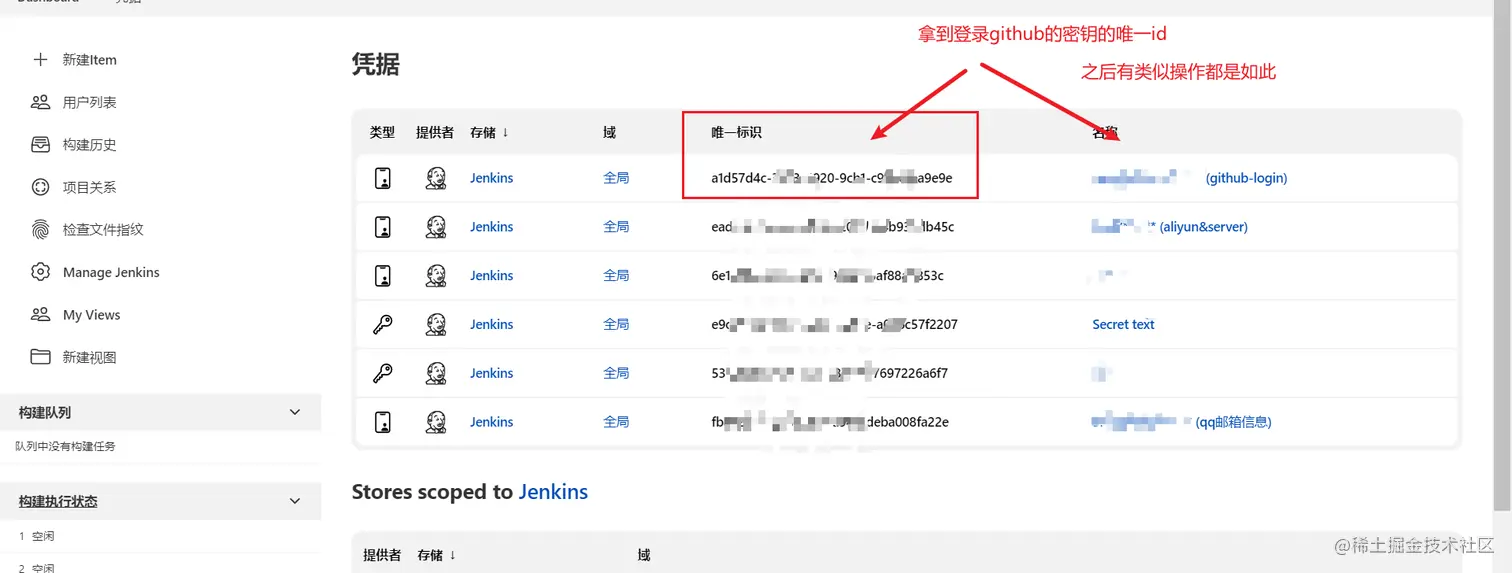

(图片说明:拿到Github 的唯一标识,稍后要用到)

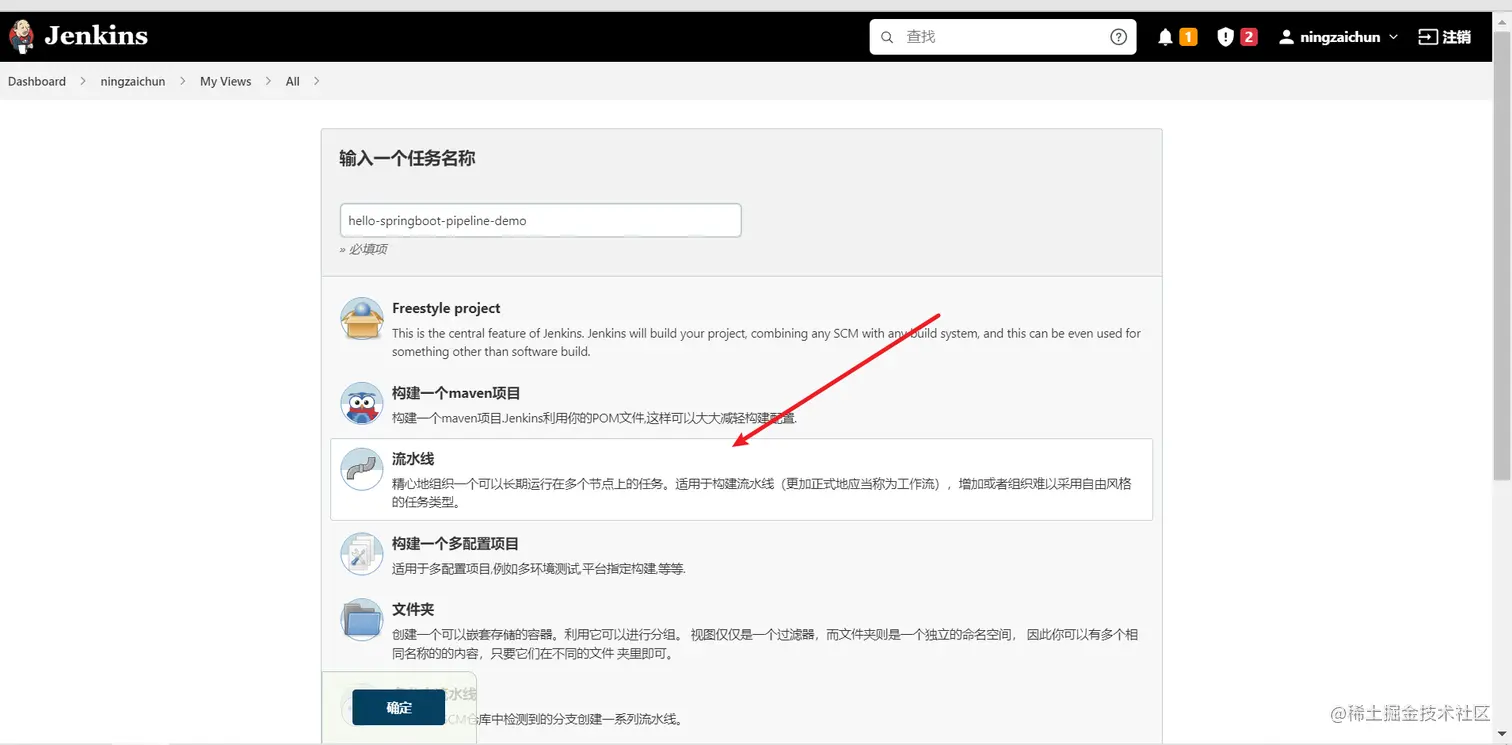

(图片说明:创建一个 pipeline任务)

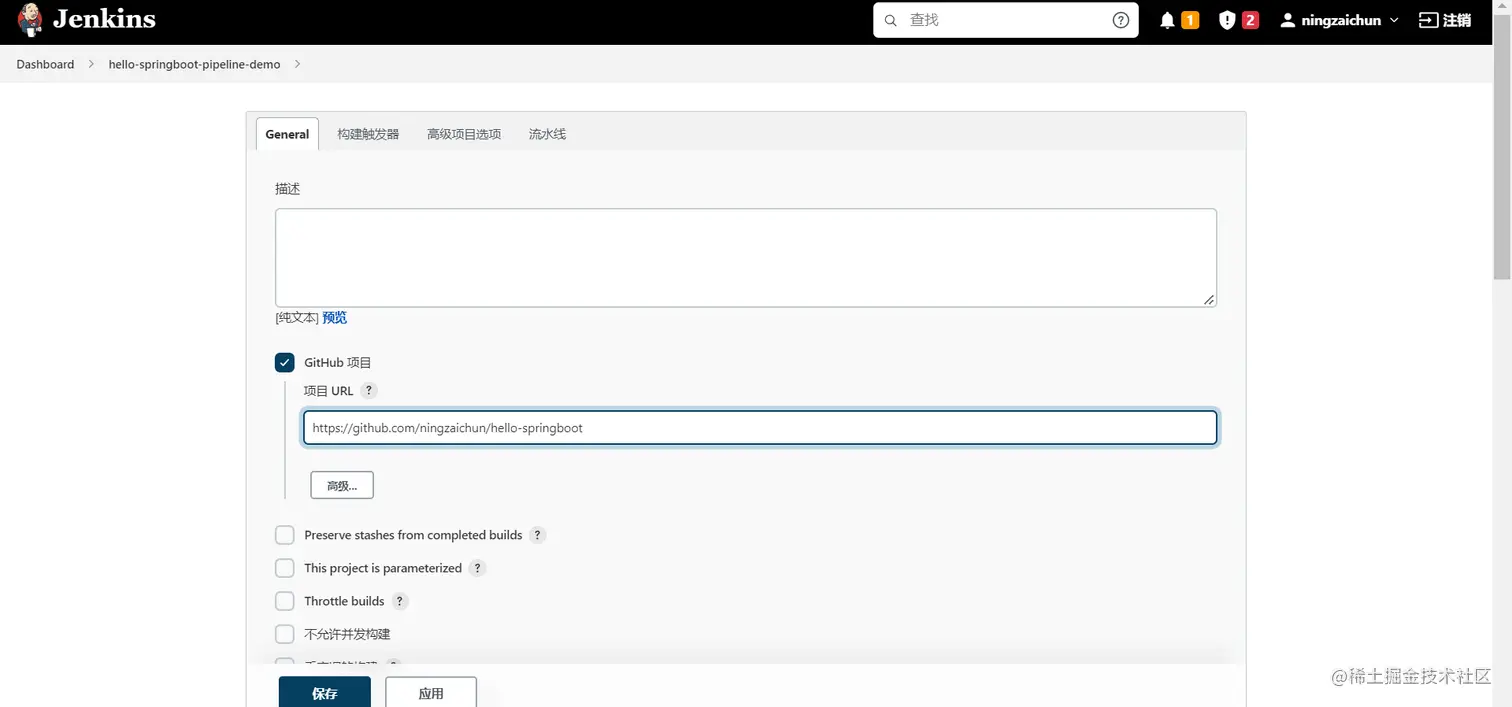

(图片说明:配置 Github 项目路径,其实可以省去的,只是我恰巧填了,就写下来了哈哈)

三、脚本的总体框架

我是一步一步的去完善的,也是一步一步测试的,为了能让大家更清晰一些,不要嫌我如此啰嗦。

脚本文件大致是这样的,我们之后会一步一步进行填充

 pipeline {
     agent any
     stages {
         stage('拉取代码') {
             steps {
              echo '拉取代码'
             }
         }
         stage('编译构建') {
             steps {
              echo '编译构建'
             }
         }
          stage('项目部署') {
               steps {
                 echo '项目部署'
             }
         }
     }
 }

Node:节点,一个 Node 就是一个 Jenkins 节点,Master 或者 Agent,是执行 Step 的具体运行 环境,后续讲到Jenkins的Master-Slave架构的时候用到。

Stage:阶段,一个 Pipeline 可以划分为若干个 Stage,每个 Stage 代表一组操作,比如: Build、Test、Deploy,Stage 是一个逻辑分组的概念。

Step:步骤,Step 是最基本的操作单元,可以是打印一句话,也可以是构建一个 Docker 镜像, 由各类 Jenkins 插件提供,比如命令:sh ‘make’,就相当于我们平时 shell 终端中执行 make 命令 一样。

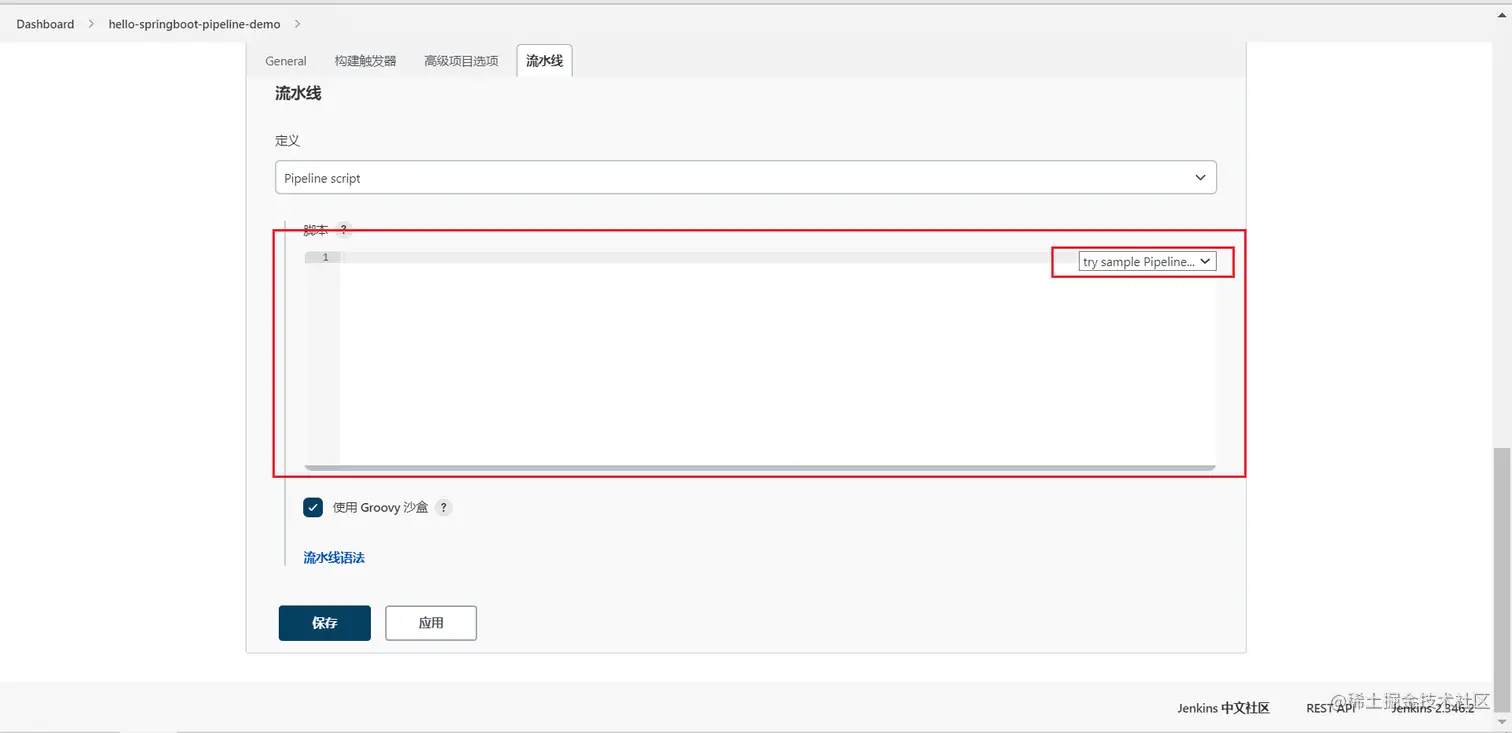

先说说这个代码该放在那里:在配置任务界面划到最底部

image.png 本篇文章是基于这种方式的。

为啥呢

因为简单,咱们学的时候,就是从浅至深,因为这样在这个学习的过程中,它能给你正向反馈,不会直接开始就被劝退了~

如果是想要了解Jenkins 放在源码文件中的那种方式,可能需要等到下一篇文章。

这个简单的脚本文件的结果应该如下:


四、Git Pull Code

我们做第一步,就是编写一个Jenkins 脚本,拉取 Github 上的代码。

 pipeline {
     agent any
     stages {
        stage('git pull 拉取代码') {
             steps {
               // Get some code from a GitHub repository
               git branch: 'main', credentialsId: 'b6013989-c0b0-4511111111f7', url: 'https://github.com/ningzaichun/hello-springboot'
            }
         }
         stage('编译构建') {
             steps {
              echo '编译构建'
             }
         }
          stage('项目部署') {
               steps {
                 echo '项目部署'
             }
         }
     }
 }

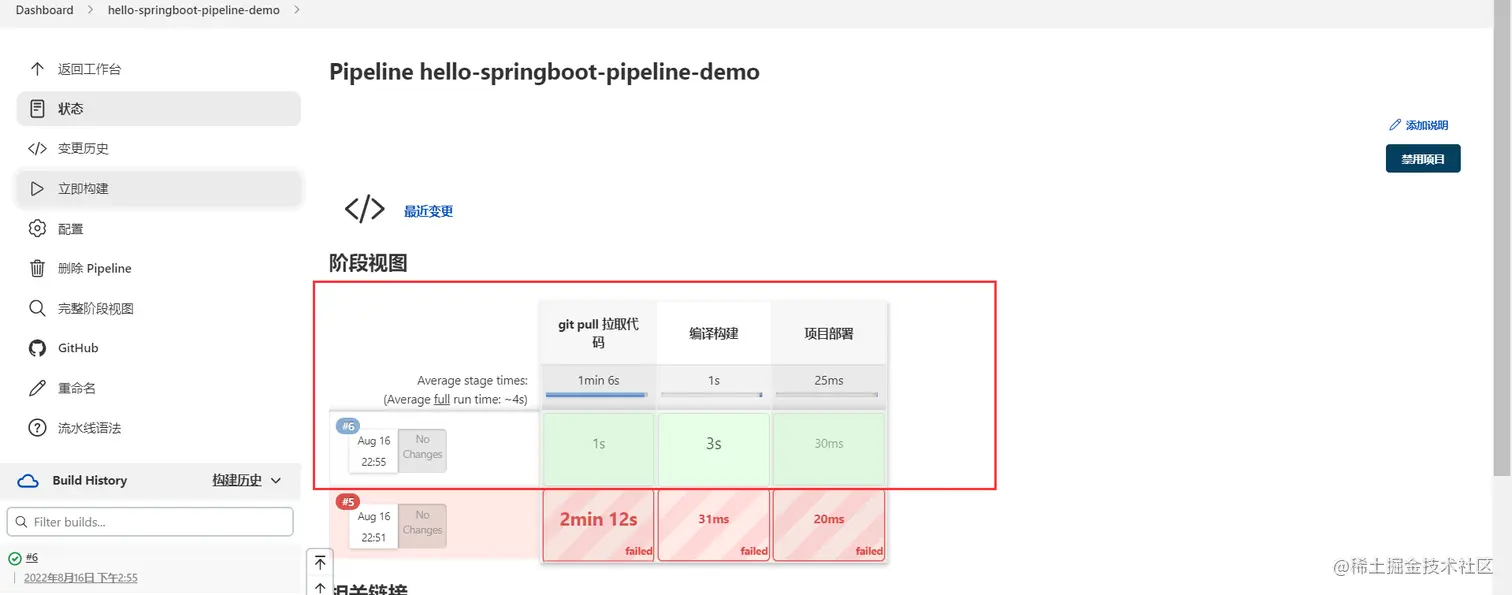

这样的执行结果应当如下:

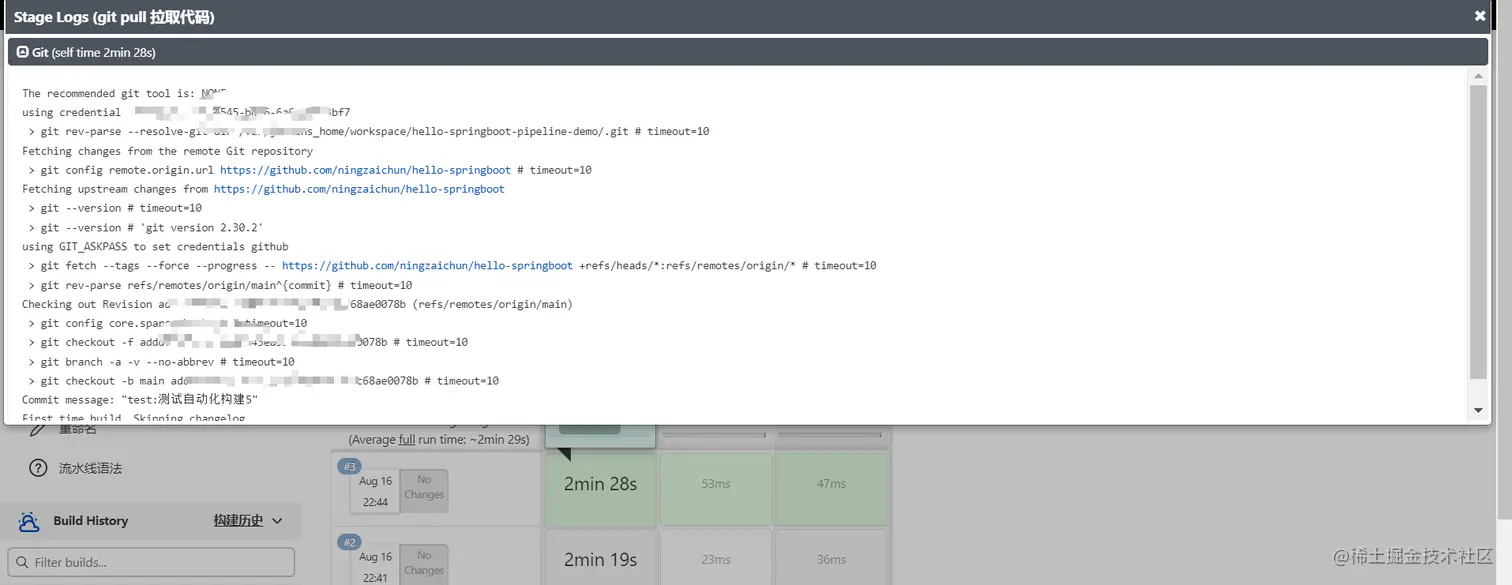

相关日志说明:


但其实这一栏还有许多可以配置的东西,但是目前没用上,就暂且不说,等到后来用上,再去查文档和检索。

五、Maven 编译

我们在上一个步骤中增加一个步骤,即增加一个 stage(){}

最简单的编译构建方式莫过于maven clean package 哈哈

 pipeline {
     agent any
     stages {
        stage('git pull 拉取代码') {
             steps {
               // Get some code from a GitHub repository
               git branch: 'main', credentialsId: 'b6013989-c0b0-11-b11133bf7', url: 'https://github.com/ningzaichun/hello-springboot'
            }
         }
        stage('编译构建') {
             steps {
                 sh label: '', script: 'mvn clean package'
             }
         }
          stage('项目部署') {
               steps {
                 echo '项目部署'
             }
         }
     }
 }

执行结果应当如下:

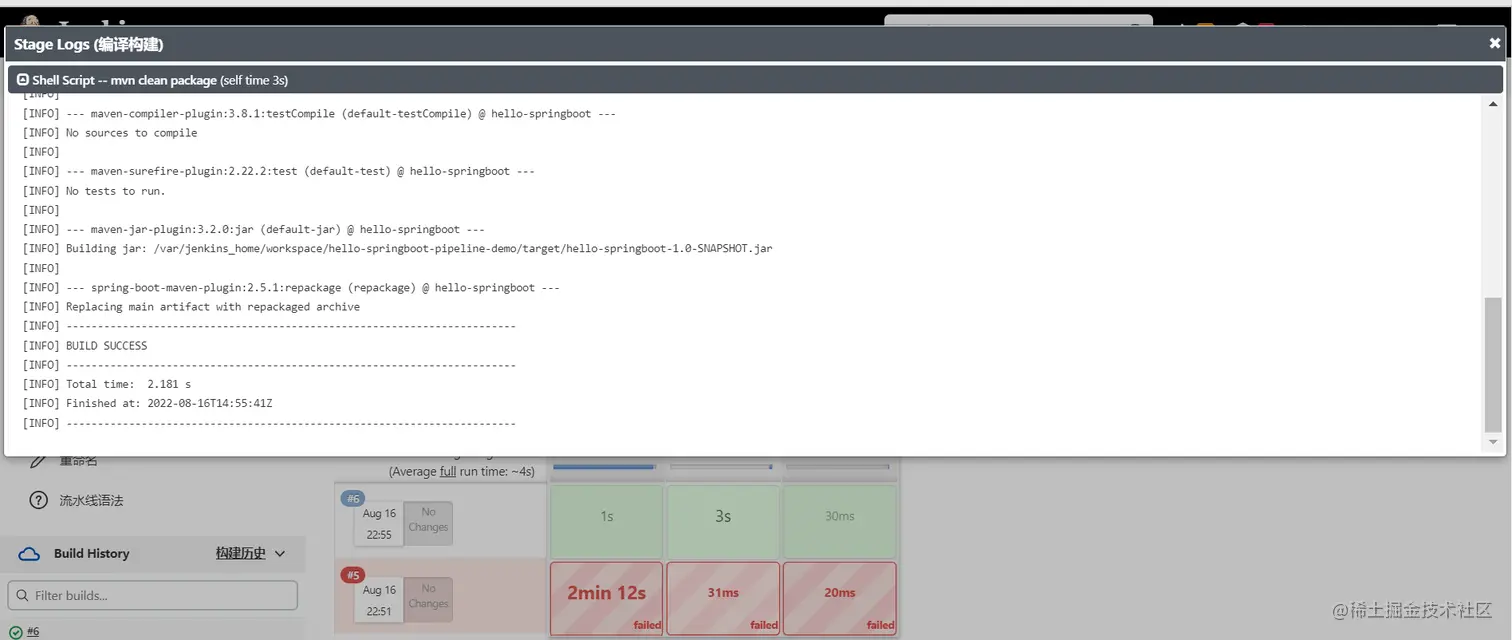

在日志中也是可以看到我们已经构建成功啦


六、打包镜像,发布至镜像仓库

编译成功后,就是打包成镜像

在helloSpringBoot的项目中,我有编写了一个十分简单的Dockerfile文件的,如下:

 FROM java:8
 ​
 WORKDIR app
 ​
 COPY target/*.jar app.jar
 ​
 CMD ["java", "-jar", "app.jar"]

我们可以利用这个Dockerfile 来进行Docker打包

docker 一些基础命令,我就不再提起了,

如果有不太了解Dockerfile编写的小伙伴,可以看看这篇文章☞:Dockerfile

如果是对docker 一些命令不是非常熟悉的小伙伴,可以看这篇☞:Docker 基本命令

 pipeline {
     agent any
     stages {
        stage('git pull 拉取代码') {
             steps {
               // Get some code from a GitHub repository
               git branch: 'main', credentialsId: 'b6013111113bf7', url: 'https://github.com/ningzaichun/hello-springboot'
            }
         }
        stage('编译构建') {
             steps {
                 sh label: '', script: 'mvn clean package'
             }
         }
          stage('清除旧镜像及容器') {
               steps {
                  //定义镜像名称
                 // 构建之前,需要先删除原有的镜像
                 sh "docker rm -f hellonzc"
                 sh "docker rmi -f hellospringboot:v0.0.1"
                 sh "docker rmi -f registry-vpc.cn-heyuan.aliyuncs.com/ningzaichun/jenkins:v0.0.1"
             }
         }
           stage('构建与发布镜像') {
               steps {
    //编译,构建本地镜像
                 sh "mvn clean package"
                 sh "docker build -t hellospringboot:v0.0.1 . "
                 // 登录阿里云镜像
                 sh "docker login --username=nzc1115 --password=1111111 registry-vpc.cn-heyuan.aliyuncs.com"
                 sh " docker tag hellospringboot:v0.0.1 registry-vpc.cn-heyuan.aliyuncs.com/ningzaichun/jenkins:v0.0.1"
                 //发布镜像
                 sh " docker push registry-vpc.cn-heyuan.aliyuncs.com/ningzaichun/jenkins:v0.0.1"
             }
         }
     }
 }

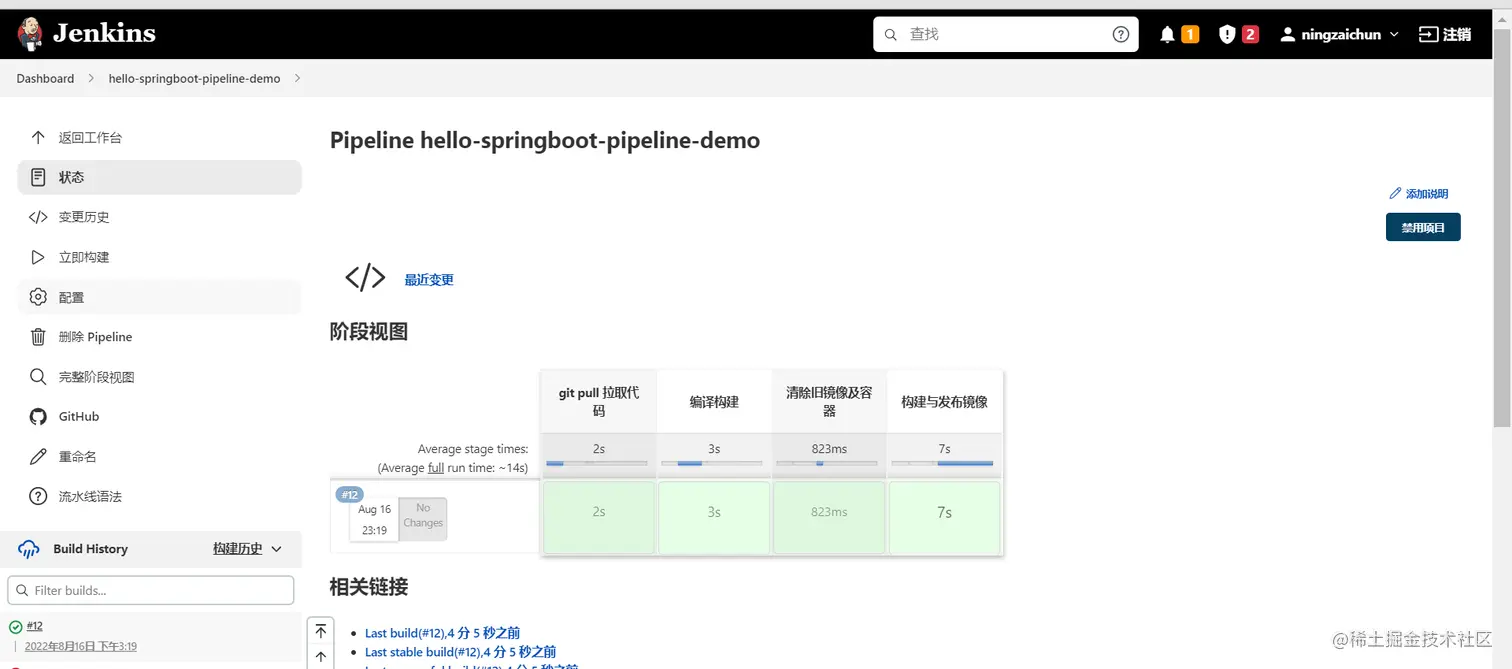

执行结果:

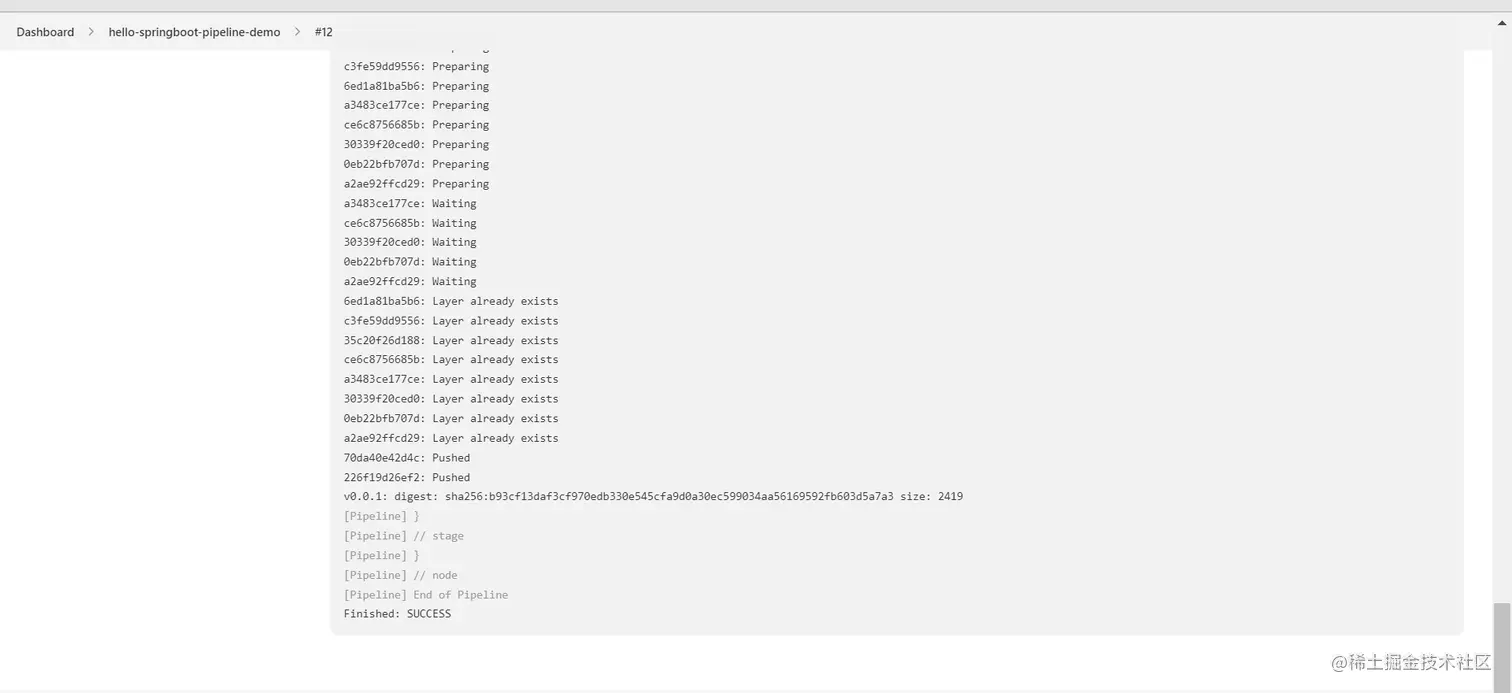

相关日志:


七、拉取镜像,运行容器

就是再多个步骤罢了~

pipeline {
    agent any
    stages {
       stage('git pull 拉取代码') {
            steps {
              // Get some code from a GitHub repository
              git branch: 'main', credentialsId: 'b60111111133bf7', url: 'https://github.com/ningzaichun/hello-springboot'
           }
        }
       stage('编译构建') {
            steps {
                sh label: '', script: 'mvn clean package'
            }
        }
         stage('清除旧镜像及容器') {
              steps {
                 //定义镜像名称
            	// 构建之前,需要先删除原有的镜像
				sh "docker rm -f hellonzc"
				sh "docker rmi -f hellospringboot:v0.0.1"
            }
        }
          stage('构建与发布镜像') {
              steps {
   //编译,构建本地镜像
                sh "mvn clean package"
                sh "docker build -t hellospringboot:v0.0.1 . "
                // 登录阿里云镜像
                sh "docker login --username=nzc15 --password=11113 registry-vpc.cn-heyuan.aliyuncs.com"
                sh " docker tag hellospringboot:v0.0.1 registry-vpc.cn-heyuan.aliyuncs.com/ningzaichun/jenkins:v0.0.1"
                //发布镜像
                sh " docker push registry-vpc.cn-heyuan.aliyuncs.com/ningzaichun/jenkins:v0.0.1"
            }
        }

         stage('运行容器') {
              steps {
			sh "docker rmi -f registry-vpc.cn-heyuan.aliyuncs.com/ningzaichun/jenkins:v0.0.1"
         sh " docker pull registry-vpc.cn-heyuan.aliyuncs.com/ningzaichun/jenkins:v0.0.1"
         sh "docker run -d -p 8080:8080 --name hellonzc registry-vpc.cn-heyuan.aliyuncs.com/ningzaichun/jenkins:v0.0.1"
            }
        }
    }
}

补充

关于脚本中构建好本地镜像,在拉取前又删除本地镜像,再拉取的矛盾问题,

  • 其实我就是将命令效果全部展示出来,
  • 另一方面就是如果是要部署到其他服务器上的话,
  • 这条命令再加上另一台服务器的信息,就是可以用上的啦。

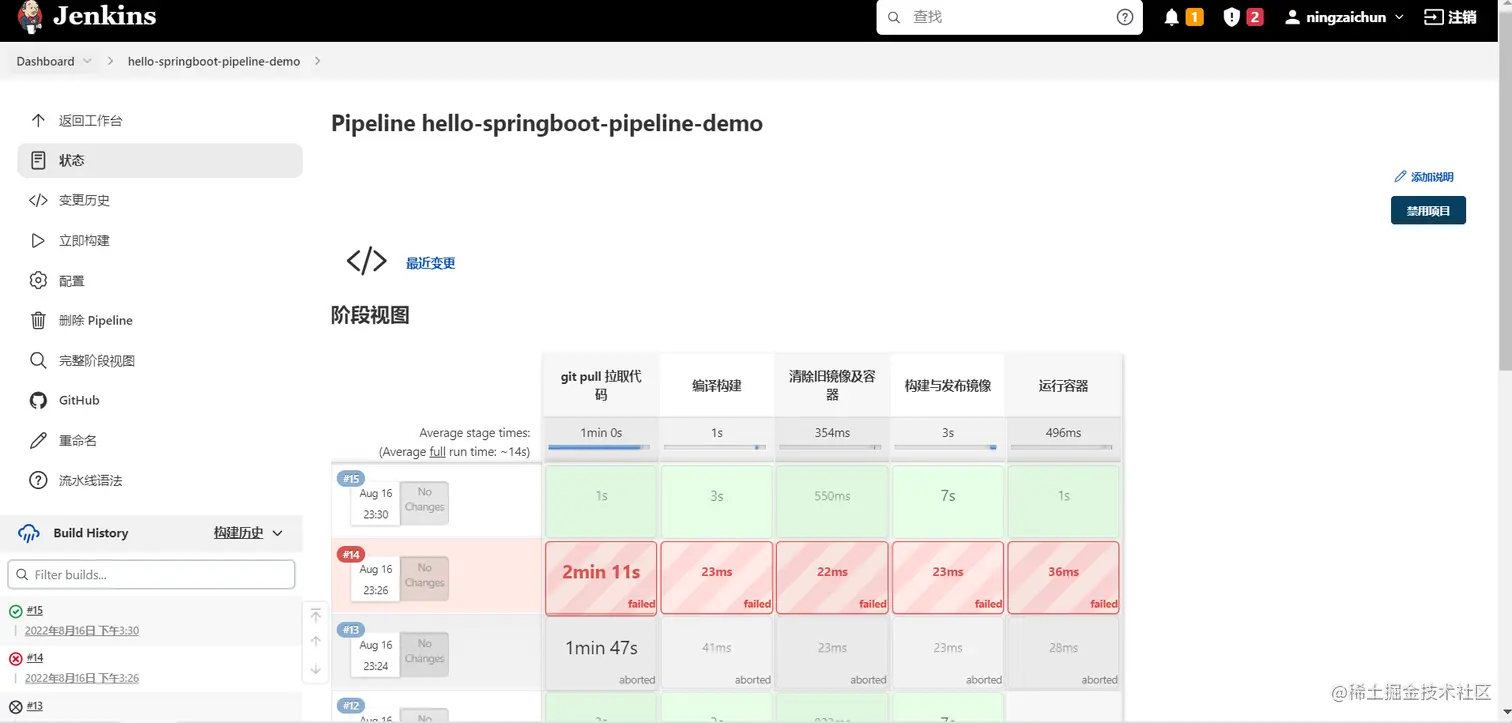

执行结果:

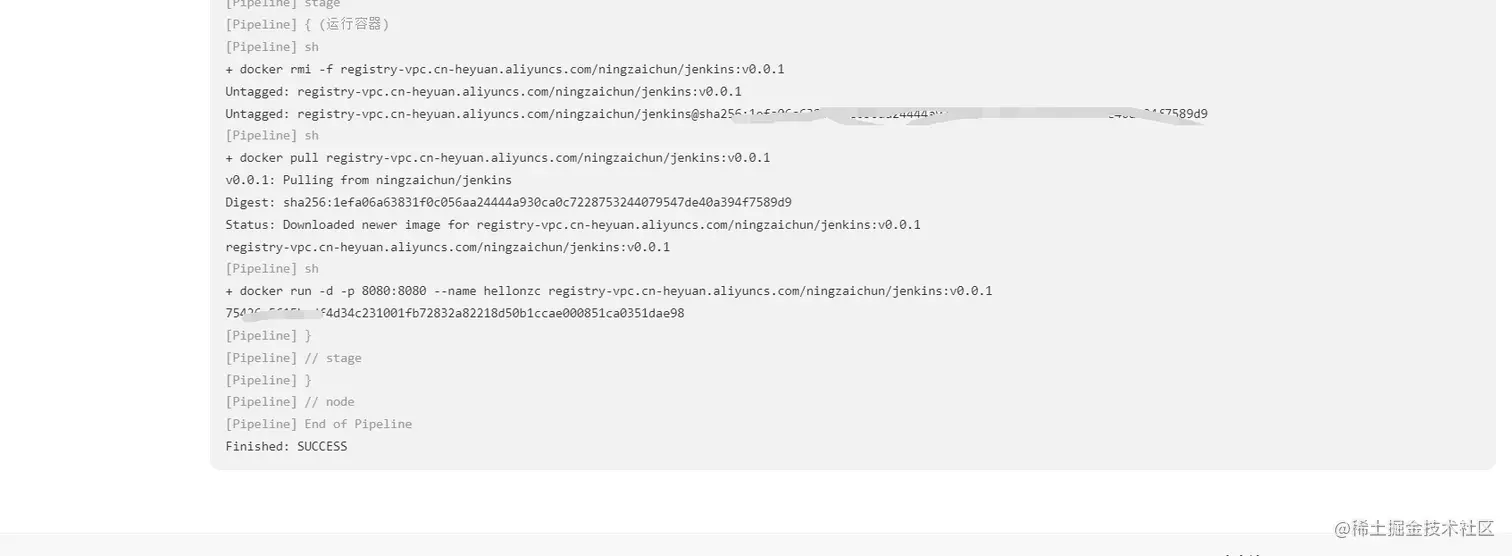

相关日志:


小结

其实如果是看过我那篇Maven部署的朋友,应该能够感受到,在这篇文章中,好像pipeline好像和那篇文章差不多,可能这篇还更显繁琐。

我要说明,这篇文章顶多是pipeline流水线任务的入门篇,看一眼大概,知道有pipeline任务,它的优势更多的体现在多任务构建,微服务构建,还有源码存储jenkins Pipeline 脚本文件等等

以单体项目来执行,可能没法完全体现它的优势,并且我也没有弄它的最佳实践,所以可能看完会略显失望

慢慢来啦~,这个东东详细说起来,也没有大家想象的那么简短

后记

首先还是要对之前到这个系列文章的小伙伴,说一句抱歉,非常不好意思。

因为我个人的疏忽错误,导致对照着前面文章安装环境的小伙伴,来看这篇文章进行实操时,仍然需要重新搭建一遍实操环境

对此感到十分抱歉,希望各位读者能够见谅,前文我也已经修正错误,同时也希望大家继续支持这个专栏,给予我一些正向反馈

做的不好的地方也请各位读者、朋友、小伙伴能够及时指出,非常感谢各位!

如存有疑问,也请大家友善留言,我会在看到的第一时间尽快回复你。

写于 2022 年 8 月 16 日晚,作者:宁在春
