LSMT存储引擎浅析 | 青训营笔记

张鱼哥z
558 阅读5分钟

这是我参与「第四届青训营」笔记创作活动的的第14天，以下是我的课堂笔记。 本次课程主要分为四个大板块：
1.ISMT与存储引擎介绍
2.LSMT存储引擎的优势与实现
3.LSMT模型理论分析
4.LSMT存储引擎调优案例与展望

1.ISMT与存储引擎介绍

1.1 LSMT是什么?

一言以蔽之，通过Append-only Write +择机Compact来维护结构的索引树。 image.png

1.2存储引擎是什么?

以单机数据库MySQL为例， 大致可以分为:
·计算层
·存储层(存储引擎层)
计算层主要负责SQL解析/查询优化/计划执行。
数据库著名的 ACID特性，在MySQL中全部强依赖于存储引擎。 image.png

2.LSMT存储引擎的优势与实现

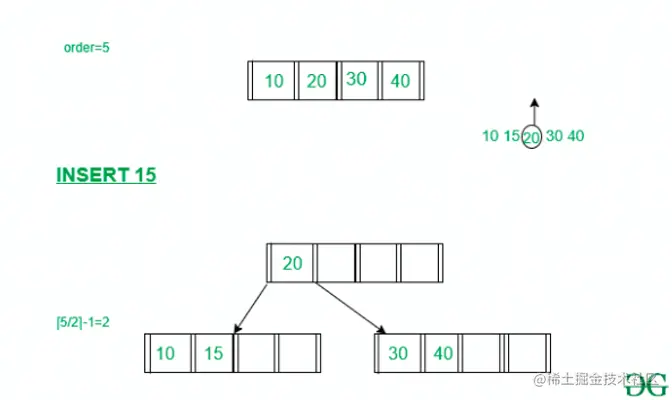

2.1 LSMT B+Tree的异同

。在B+Tree 中，数据插入是原地更新的
。B+Tree在发生不平衡或者节点容量到达阈值后，必须立即进行分裂来平衡

image.png -LSMT 与B+Tree可以用统—模型描述
·从高层次的数据结构角度来看，二者没有本质的不同，可以互相转化
。工程实践上还是用LSMT来表示一个 Append-only和 Lazy Compact 的索引树，B+Tree来表示一个lnplace-Update和Instant Compact的索引树。
· Append-only 和Lazy Compact这两个特性更符合现代计算机设备的特性。

2.2为什么要采用LSMT模型?

·在计算机存储乃至整个工程界都在利用Indirection处理资源的不对称性
·存储引擎面对的资源不对称性在不同时期是不同的
HDD时代
·顺序与随机操作性能不对称
由于机械硬盘需要磁盘旋转和机械臂移动来进行读写，顺序写吞吐是随机读的25倍。
SSD时代
·顺序写与随机写性能不对称
由于SSD随机写会给主控带来GC压力，顺序写吞吐是随机写的6倍。

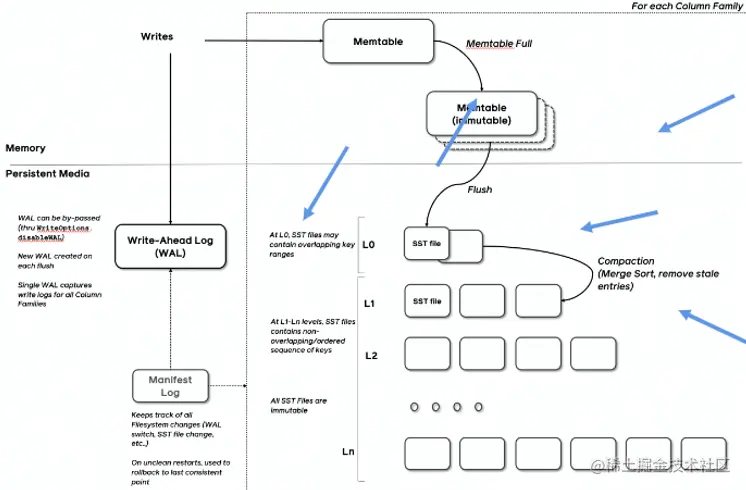

2.3 LSMT存储引擎的实现，以 RocksDB为例

· RocksDB是一款十分流行的开源LSMT存储引擎，最早来自Facebook (Meta)，应用于MyRocks，TiDB等数据库。
· 在字节内部也有Abase，ByteKV，ByteNDB，Bytable等用户。
。因此接下来将会以RocksDB为例子介绍LSMT存储引擎的经典实现。

3.LSMT模型理论分析

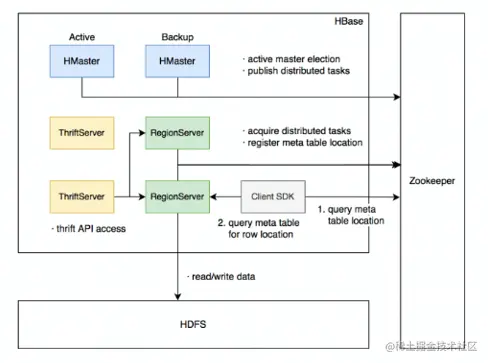

3.1 Cloud-Native LSMT Storage Engine - HBase

· RocksDB是单机存储引擎，那么现在都说云原生，HBase 比 RocksDB就更「云」一些，SST直接存储于HDFS上.
· 二者在理论存储模型上都是LSMT。

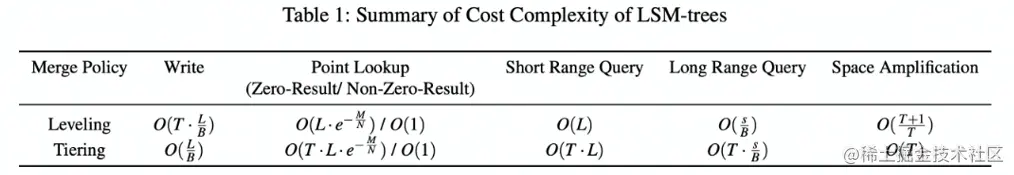

3.2 LSMT 模型算法复杂度分析

T: size ratio，每层 LSMT比上一层大多少，LO大小为1，则 L1大小为T，L2为T^2，以此类推
L: level num，LSMT层数B:每个最小的IO单位能装载多少条记录M:每个BloomFilter有多少bits
N:每个BloomFilter生成时用了多少条Key
S:区间查询的记录数量 image.png

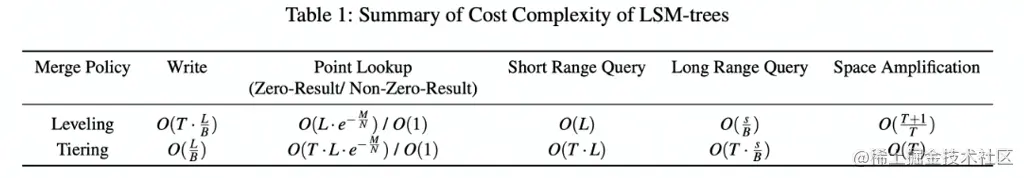

3.3 LSMT 模型算法复杂度分析

image.png 总结，Tier策略降低了写放大，增加了读放大和空间放大，Level策略增加了写放大，降低了读和空间放大。

4.LSMT存储引擎调优案例与展望

4.1 LSMT存储引擎调优案例- TerarkDB

·TerarkDB aka LavaKV是字节跳动内部基于RocksDB深度定制优化的自研LSMT存储引擎，其中完全自研的KV分离功能，上线后取得了巨大的收益。
·KV分离受启发于论文 WiscKey: Separating Keys from Values in SSD-consciousStorage，概括起来就是Value 较长的记录的Value单独存储。


4.2 LSMT存储引擎调优案例

TerarkDB & Abase & ByteGraph
图存储场景描述:
Key size : 20B ~ 30B
Value size:数十KB级别写多读少

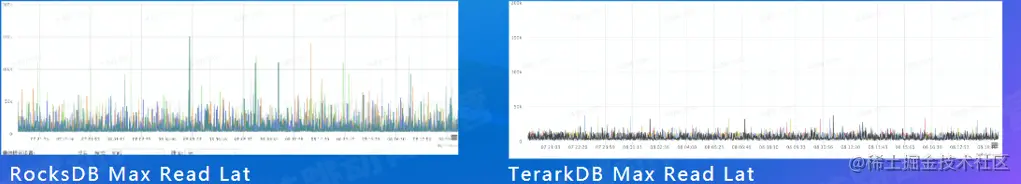

收益结论:
延识大幅度降低，长尾消失，扛住了比 RocksDB高50%的负载。 image.png

4.3 LSMT存储引擎调优案例- TerarkDB & Flink

在字节内部Flink流处理状态存储场景实测
收益结论:
1．平均CPU开销在3个作业上降低了26%~39%
2. 峰值CPU 开销在广告作业上有明显的收益，降低了67%
3. 平均容量开销在3个作业上降低了17%~31.2%
4.直播业务某集群容量不收缩，TerarkDB的schedule TTL GC彻底解决了该问题

4.4存储引擎最新发展趋势–新硬件

学节跳动青l ·随着硬件的发展，软件设计也会随着发生改变。近年来，出现了许多新的存储技术，例如SMR HDD，Zoned SSD / OpenChannel SSD，PMem等。如何在这些新硬件上设计/改进存储引擎是一大研究热点。 e.g.MatrixKV: Reducing Write Stalls and Write Amplification in LSM-tree Based KV Stores withMatrix Container in NVM 这篇论文中的设计将L0整个搬进了PMem，降低了写放大。

4.5存储引擎最新发展趋势–新模型

·经典LSMT模型是比较简单的，有时候不能应对所有工况，可以提出新的模型来解决问题。

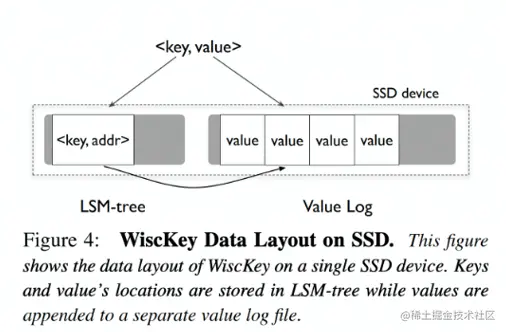

e.g. WiscKey: Separating Keys from Values in sSD-conscious Storage 通过额外增加一个 Value Store来存储大Value的记录来降低总体写放大。
e.g.REMIX: Efficient Range Query for LSM-trees 通过额外增加一种SST的类型来加速范围查询的速度

4.6 存储引擎最新发展趋势–新参数/新工况

·已有的模型，在新的或者现有工况下，参数设置的不合理，可以通过更精确的参数设置来提升整 体性能。
e.g. The Log-Structured Merge-Bush & the Wacky Continuum
在最后一层使用Level Compaction，之上使用Tier Compaction，通过在除了最后一层以外的SST加大 BloomFilter的 bits数来规避Tier Compaction带来的点查劣化。

·已有的模型，在新的或者现有工况下，参数设置的不合理，可以通过更精确的参数设置来提升整体性能。
e.g. The Log-Structured Merge-Bush & the Wacky Continuum 在最后一层使用Level Compaction，之上使用Tier Compaction，通过在除了最后一层以外的SST加大 BloomFilter的 bits 数来规避Tier Compaction带来的点查劣化。
