深入理解K8S资源管理和调度

这是我参与「第四届青训营」笔记创作活动的第十七天

1.Kubernetes简介

kubernetes，简称K8s，是用8代替名字中间的8个字符“ubernete”而成的缩写。是一个开源的，用于管理云平台中多个主机上的容器化的应用，Kubernetes的目标是让部署容器化的应用简单并且高效（powerful）,Kubernetes提供了应用部署，规划，更新，维护的一种机制。

1.需要Kubernetes的原因

  • 容器相比于传统的虚拟化技术，更轻量，更敏捷，更易于管理，运维成本更低；
    • 一次打包，任意地方运行
  • 如果容器规模巨大，如何编排管理容器也是个巨大的挑战，需要一个强大的管理系统，Kubernetes 在这方面表现很好

2.核心概念

  • Pod：Kubernetes 的基本构建块。 一个 Pod 包含一组（一个或多个）容器。 通常，每个 Pod 有一个容器。
  • Depolyment：- Deployment是一个部署在Pod内的一个或多个容器映像（Docker ..etc）的组，并通过Kubernetes部署控制器监视和创建，更新或删除此类部署
  • StatefulSet：StatefulSet 是用于管理有状态应用的工作负载对象，与 ReplicaSet和Deployment这两个对象不同，StatefulSet 不仅能管理 Pod 的对象，还它能够保证这些 Pod 的顺序性和唯一性。
  • Volume：Kubernetes提供了更强大的Volume机制和插件，解决了容器数据持久化以及容器间共享数据的问题。Kubernetes存储卷的生命周期与Pod绑定
    • 容器挂掉后Kubelet再次重启容器时，Volume的数据依然还在
    • Pod删除时，Volume才会清理。数据是否丢失取决于具体的Volume类型，比如emptyDir的数据会丢失，而PV的数据则不会丢
  • PV：PV是集群中的一块存储，一般可以由集群的管理员事先供应，或者使用storage class的方式来动态供应。pv属于集群资源，它们的生命周期跟使用它们的pod时相互独立。
  • PVC：表达的是用户对存储的请求（persistant volume claim），也是kubernetes中独立存在的API资源。Pod 会耗用节点资源，而 PVC 申领会耗用 PV 资源。
  • Node:Kubernetes 通过将容器放入在节点（Node）上运行的 Pod 中来执行你的工作负载。 节点可以是一个虚拟机或者物理机器，取决于所在的集群配置。 每个节点包含运行 Pod所需的服务； 这些节点由控制面负责管理。

3.Kubernetes 架构

  • ETCD
    • 持久化数据中心
    • 维护集群中所有数据的有序性和一致性
    • 事件机制同步数据变更
  • APIServer
    • 对所有组件提供 API 接口
    • 负责 admission，鉴权等功能
    • 提供后端 etcd 数据 cacher，降低 ETCD 压力
    • 结合 ETCD，提供 List-Watch 机制
  • Controller-manager
    • 提供一系列控制器，负责维护各种对象的生命周期 比如： Node controller， PV controller， Deployment controller， StatefulSet controller 等
  • Kubelet
    • 基于 Pod 声明，真正开始启动容器，负责容器生命周期维护
  • Kube-proxy
    • 网络代理，负责维护节点网络规则，接管 Pod 出入流量

4.Kubernetes 特心功能

  • 服务发现和负载均衡
  • 存储编排
  • 自动发布，回滚
  • 自愈
  • 秘钥，配置管理
  • 资源管理，应用编排调度

2.资源管理

1.资源种类

  • 计算类
    • 原生： CPU，memory，等；
    • 可通过 Device plugin 方式支持的非原生： numa，socket。。。
  • 存储类
    • 原生：
      • 临时存储： Ephemeral storage，EmptyDir 等
      • 持久化 (PV): Cinder, RBD, Cephfs, NFS, GlusterFS...
    • 可以通过 CSI 方式扩展支持其他存储；

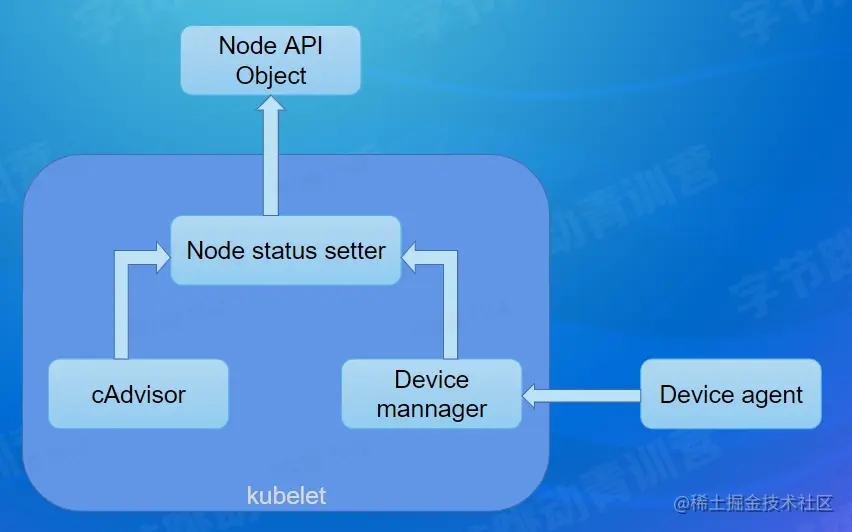

2.资源上报


  • 计算资源上报：
    • cAdvisor -> Kubelet -> Node
    • Agent -> Device plugin -> Kubelet -> Node
  • 存储资源上报：
    • 临时存储：
      • cAdvisor -> Kubelet -> Node
    • 持久化存储：
      • 托管到存储提供商管理

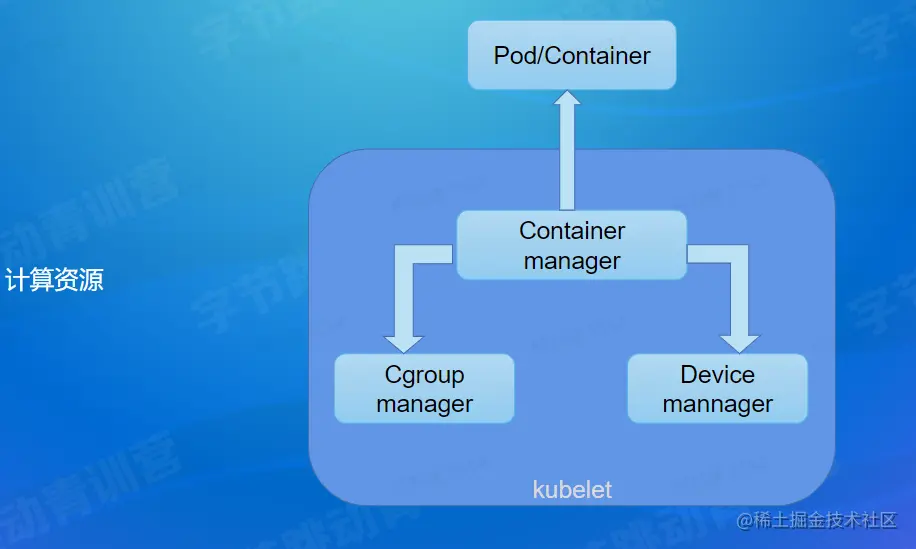

3.资源分配


  • 计算资源分配
    • Kubelet -> cgroup manager -> cpu, memory...
    • Kubelet -> device manager -> extended resources

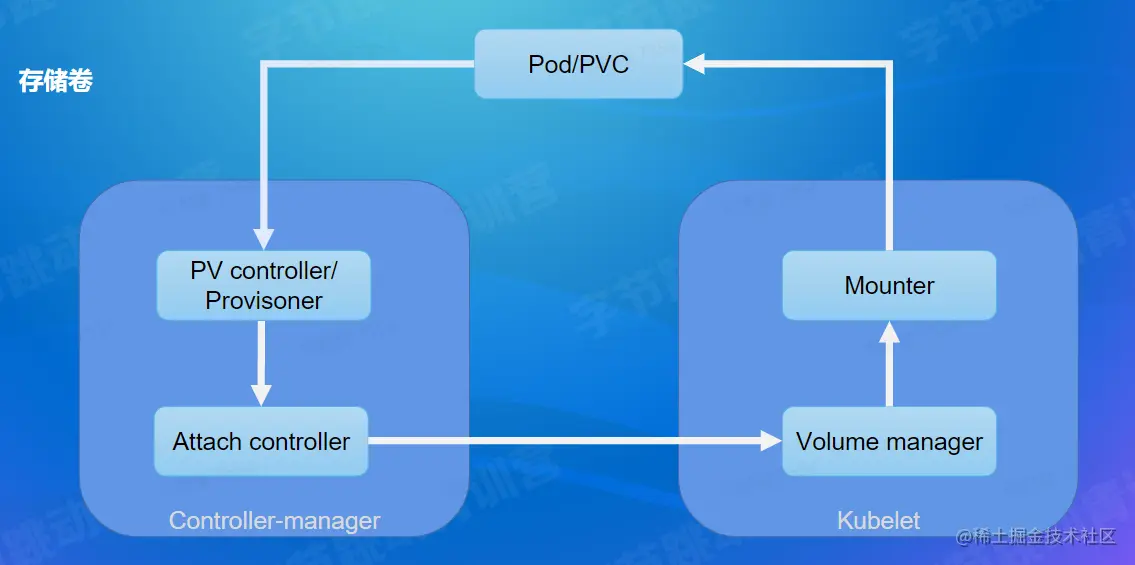

  • 存储资源分配
    • Controller manager -> provisioner -> attacher -> mounter

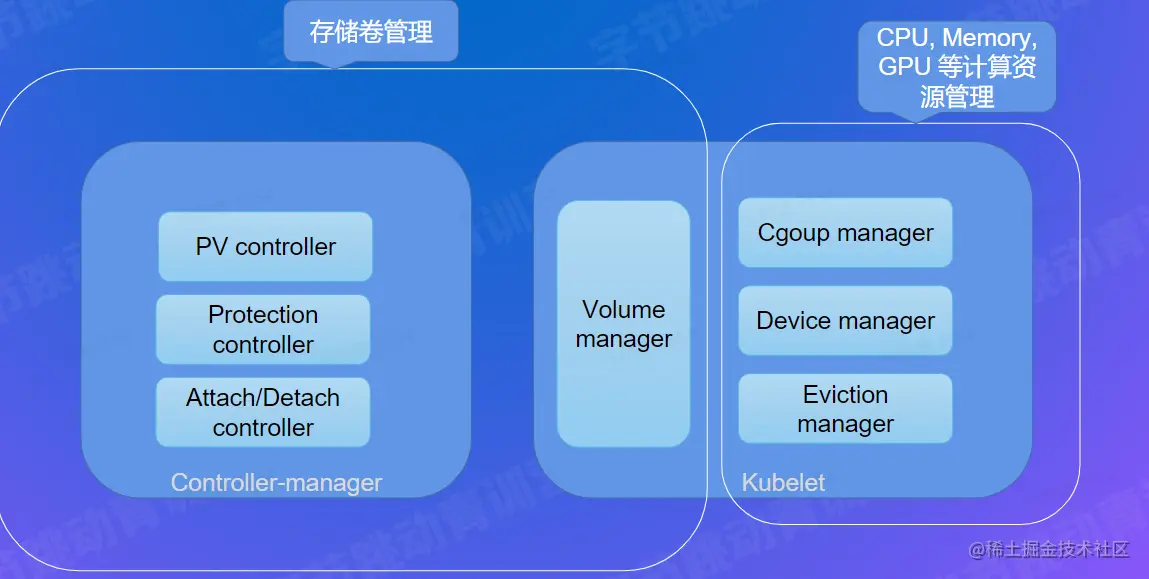

4.资源状态维护


  • 计算资源状态维护
    • kubelet/cgroup manager/device manager/evictioner manager -> cpu, memory, extended resources
  • 存储资源维护
    • PV controller -> PV/PVC

5.资源回收


  • 计算资源回收
    • Kubelet -> cgroup manager -> cpu, memory...
    • Kubelet -> device manager -> extended resources
  • 存储资源回收
    • Controller manager -> unmounter -> detacher -> deleter

3.Kubernetes 调度

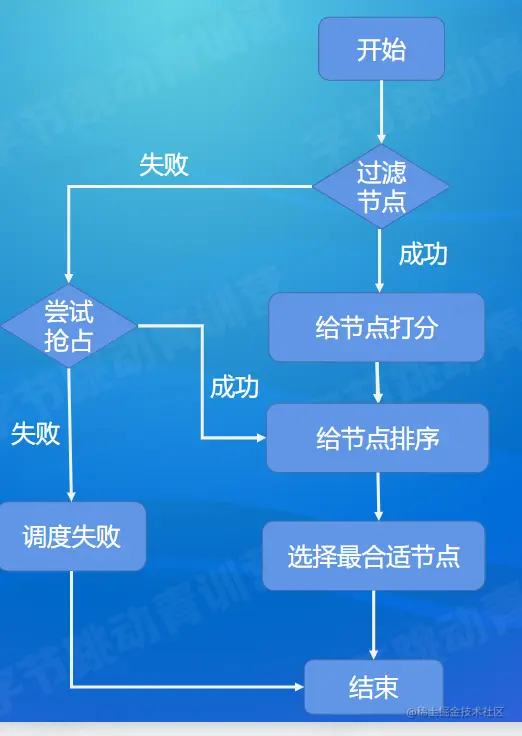

1.调度流程

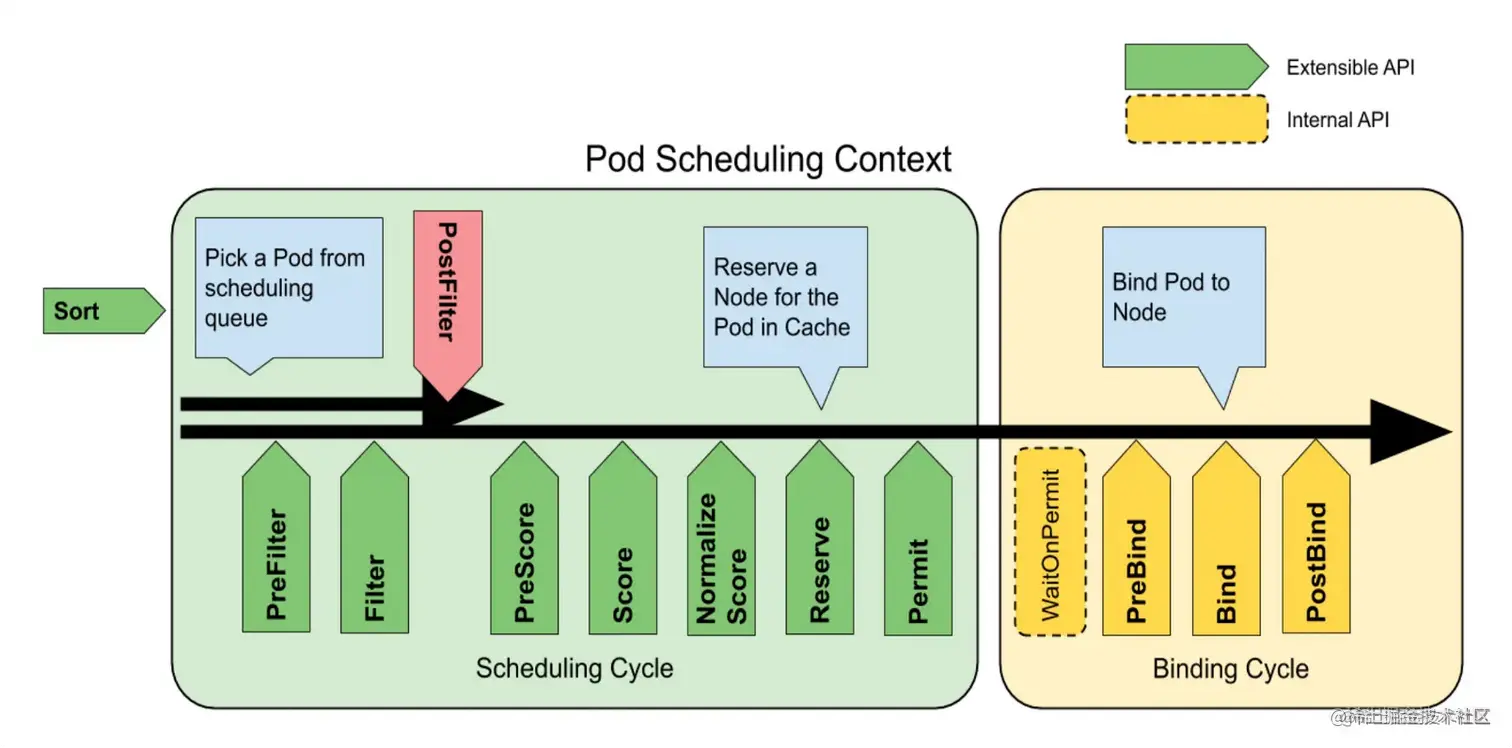

2.调度框架

image.png 主要分为几个步骤：

  • 过滤
    • Pre-Filter: 进行一些全局的准备工作，防止流程中多次重复计算；
    • Filter: 基于 Pod 的约束，进行 Pod -> Node 的匹配工作；
    • Post-Filter: 如果没有一个合适的节点，则进行一些抢占行为（驱逐低优任务），看是否能找到合适节点；
  • 打分
    • 基于前面的过滤节点，对合适的节点进行打分，按照分值高低进行排序；
    • 如果前面没有合适的节点，则直接调度失败；
  • 任务分配
    • Reserve: 在调度器 cache 里面缓存调度结果，为了解决异步 API 操作带来的时延问题；
    • Permit： 扩展接口，可以在这里支持一些扩展语音，比如： Gang 等；
      • 结果有三类： 失败，成功，等待
        • 失败： 直接返回调度失败结果；
        • 成功： 直接通过；
        • 等待： 则异步等待，不阻塞其他流程；
    • Pre-Bind: 任务运行前的一些准备操作，比如： 动态创建 Volume 等；
    • Bind: 把 Pod 绑定到 Node，即： 给应用分配运行节点；

4.Kubernetes 与 Yarn 的一些不同点：

  • 基本单位：
    • Yarn： Container；
    • Kubernetes： Pod；
  • 资源管理的扩展能力：
    • Yarn： 没提供 Plugin 机制，侵入性较大；
    • Kubernetes： plugin 机制扩展，侵入性小；
  • 调度模式：
    • Yarn: Node -> Task
    • Kubernetes: Task -> Node
  • 系统设计
    • Yarn: 节点缓存，无核心中心化存储；
    • Kubernetes： 中心化存储；
