介绍
Cornerstone是一套JavaScript底层组件，用于支持医学影像的显示与交互；OHIF Viewer是一套基于Cornerstone开发的纯网页版医学影像浏览前端。如同它的名字一样，Cornerstone为医学影像Web前端开发提供基石；OHIF Viewer则是基于这套基石开发的Web前端应用。
Cornerstone是底层基石，OHIF Viewer是上层应用。
在Cornerstone之上，还封装开发了一个更高层级的工具组件库Cornerstone Tools；
更多详情可以参考我的另一篇文章Cornerstone.js之Cornerstone初识
演示
使用前提
需要新建一个vue项目和引入element
具体创建步骤参考 vue项目的创建和vue中引入element-ui或element-plus
安装 Cornerstone
npm install --save cornerstone-core cornerstone-math cornerstone-tools hammerjs cornerstone-web-image-loader
引入和使用步骤
引入Cornerstone
// 渲染我们的图像，并提供有用的事件和方法来使响应视口变化的工具成为可能
import cornerstone from "cornerstone-core"
// 某些工具用于辅助向量数学或其他复杂运算的依赖项
import cornerstoneMath from "cornerstone-math"
import cornerstoneTools from "cornerstone-tools"
// 触摸事件和手势的跨浏览器支持
import Hammer from "hammerjs"
// web图片加载
import cornerstoneWebImageLoader from "cornerstone-web-image-loader"
cornerstoneTools.external.cornerstone = cornerstone
cornerstoneTools.external.Hammer = Hammer
cornerstoneTools.external.cornerstoneMath = cornerstoneMath
cornerstoneWebImageLoader.external.cornerstone = cornerstone
创建一个标签
初始化工具和初始化数据

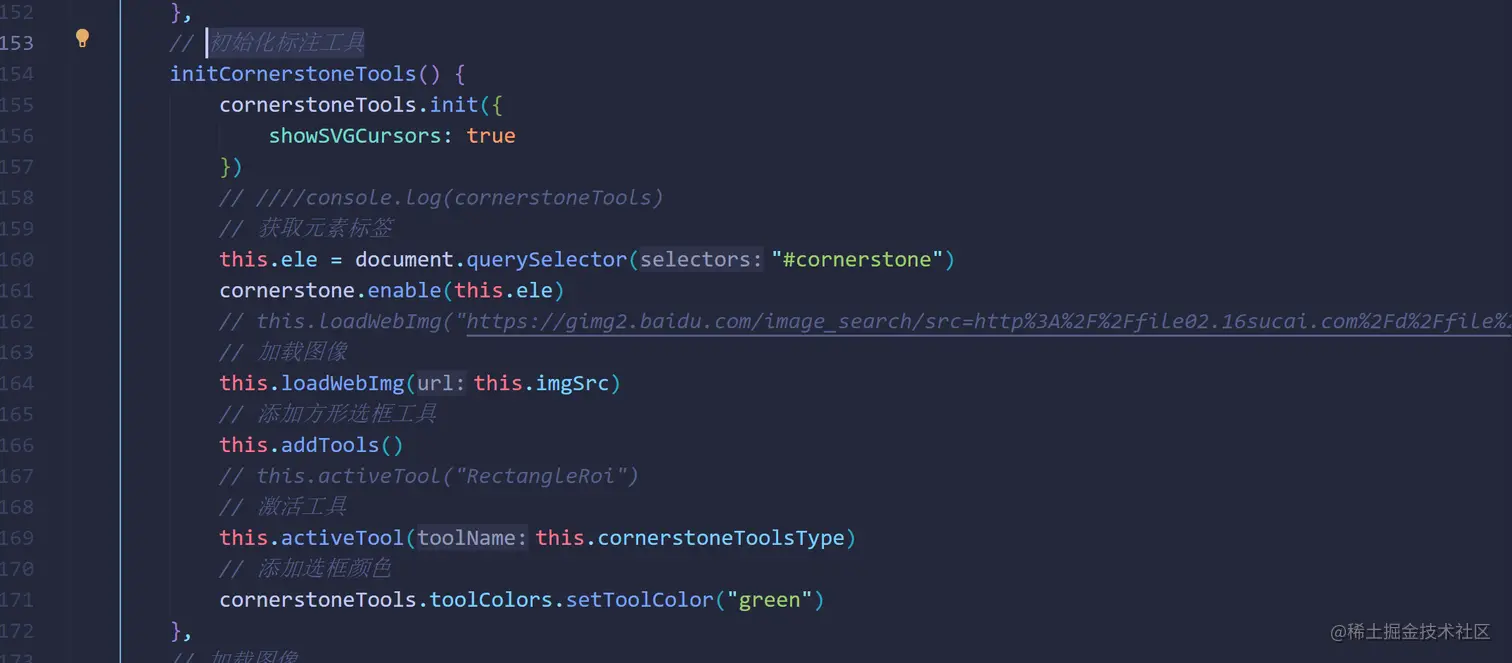

初始化标注工具
加载图像

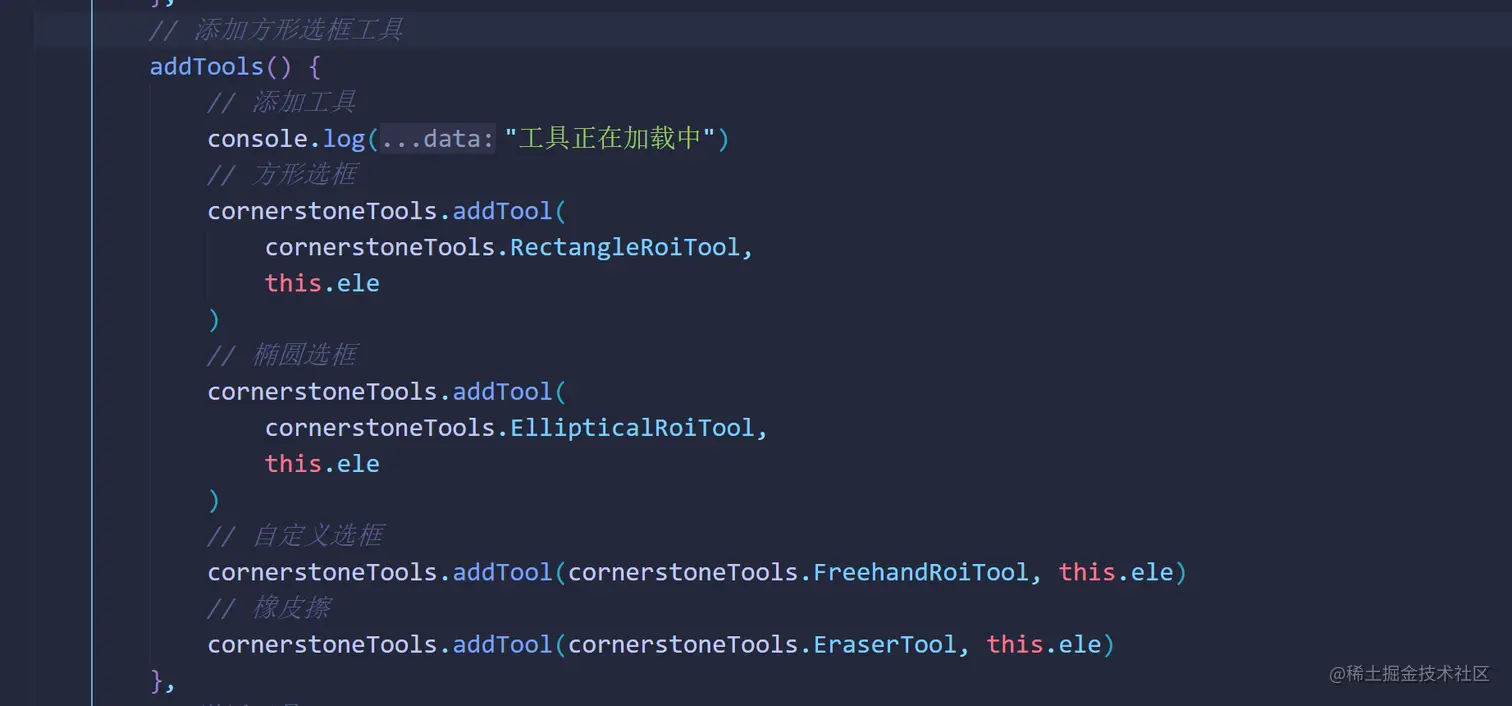

添加工具
激活工具

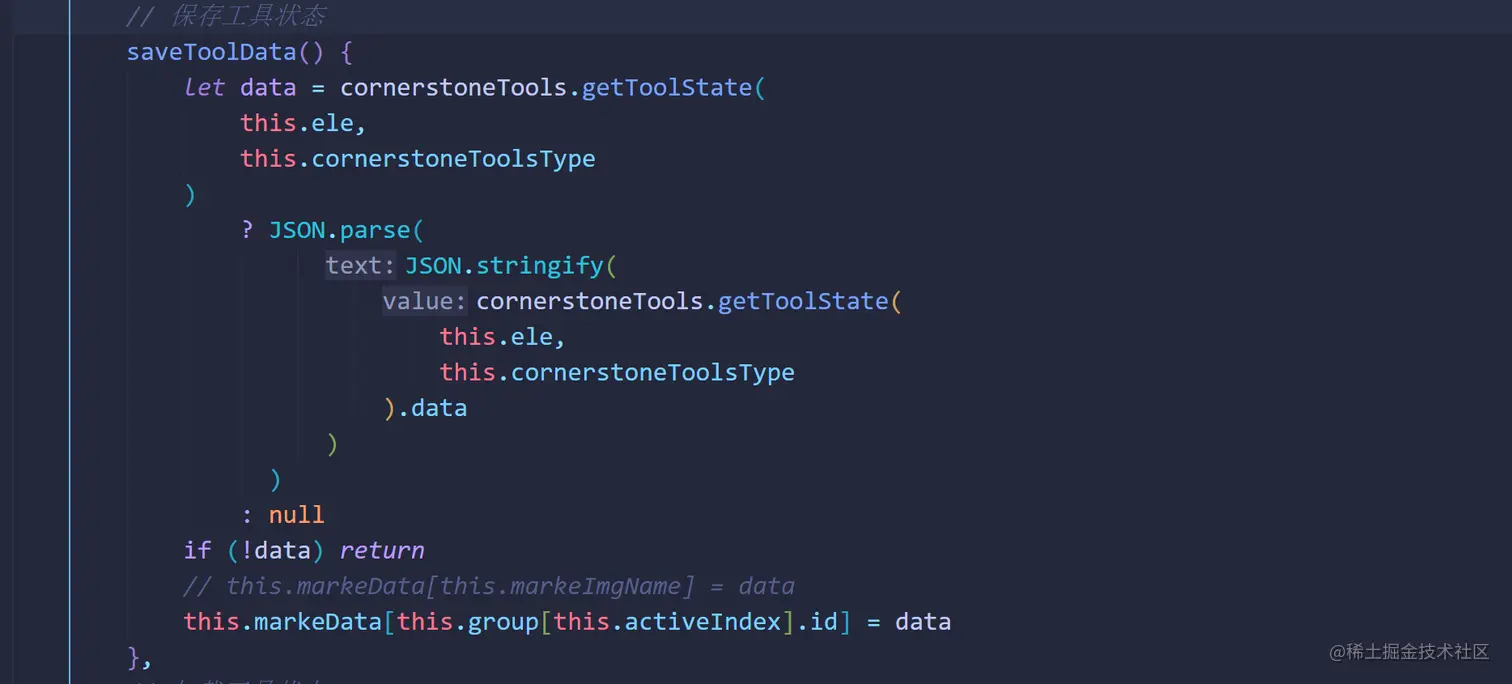

保存工具状态
加载工具状态
清除工具状态
使用了哪几个工具，在销毁时，别忘记全部清除。
完整代码
<template>
<div class="wrapper" v-loading="loading">
<el-row class="Container">
<!--菜单栏--图片列表-->
<el-col :span="4">
<div class="menuBar">
<li
@click="choose(index, item)"
:class="{ clickClass: activeIndex === index }"
v-for="(item, index) in group"
:key="index"
>
<!-- 已标注 -->
<img
v-if="item.state === 'complete'"
:src="completeMark"
/>
<!-- 未标注 -->
<img
v-else-if="item.state === 'wait'"
:src="waitMark"
/>
<span>{{ item.dataName }}</span>
</li>
</div>
</el-col>
<!-- 标注区域-->
<el-col :span="20">
<div class="mainBar">
<div class="toolBar">
<div class="tool">
<img
:src="rectangleRoiImg"
alt="标注笔"
title="标注笔"
@click="activeTool(cornerstoneToolsType)"
/>
</div>
<div class="tool">
<img
:src="eraserImg"
alt="橡皮擦"
title="橡皮擦"
@click="activeTool('Eraser')"
/>
</div>
</div>
<div style="width: 100%">
<div id="cornerstone" class="imgContainer"></div>
</div>
</div>
</el-col>
</el-row>
</div>
</template>
<script>
// 渲染我们的图像，并提供有用的事件和方法来使响应视口变化的工具成为可能
import cornerstone from "cornerstone-core"
// 某些工具用于辅助向量数学或其他复杂运算的依赖项
import cornerstoneMath from "cornerstone-math"
import cornerstoneTools from "cornerstone-tools"
// 触摸事件和手势的跨浏览器支持
import Hammer from "hammerjs"
// web图片加载
import cornerstoneWebImageLoader from "cornerstone-web-image-loader"
cornerstoneTools.external.cornerstone = cornerstone
cornerstoneTools.external.Hammer = Hammer
cornerstoneTools.external.cornerstoneMath = cornerstoneMath
cornerstoneWebImageLoader.external.cornerstone = cornerstone
export default {
name: "editAnnotation",
data() {
return {
cornerstoneToolsType: "RectangleRoi",
loading: false,
// 已标注
completeMark: require("../../assets/image/dataAnnotation/yiwancheng.png"),
// 未标注
waitMark: require("../../assets/image/dataAnnotation/daishenhe.png"),
// 标注笔
rectangleRoiImg: require("../../assets/image/dataAnnotation/pencil.png"),
// 橡皮擦
eraserImg: require("../../assets/image/dataAnnotation/eraser.png"),
// 左侧菜单
activeIndex: -1,
group: [],
// 中间图片标注
imgSrc: "",
ele: null,
toolDatas: null,
markeData: {},
// markeData: [],
markeImgName: "",
markImgId: ""
}
},
mounted() {
console.log("初始化")
this.$nextTick(() => {
// 自定义数据
let group = [
{
id: "3587",
dataIo: "https://img-blog.csdnimg.cn/f05140deecf5426a8348600b04a1511b.png",
dataName: "wait-f15d275d82508c72b0d6eec84f11f0f.jpg",
state: "wait"
},
{
id: "3588",
dataIo: "https://img-blog.csdnimg.cn/52d607e5ca44450491eae93fdf8916ad.png",
dataName: "complete-dd17ee5124dcb64154f82e8d0fe4755.png",
state: "complete"
}
]
this.imgSrc =
"https://img-blog.csdnimg.cn/f05140deecf5426a8348600b04a1511b.png"
this.group = group
this.activeIndex = 0
// 初始化
this.initCornerstoneTools()
// 加载标注状态
this.loadToolStates()
})
},
methods: {
// 切换图片
choose(index, item) {
if (this.activeIndex === index) return
// 保存标注内容
this.saveToolData()
this.activeIndex = index
// this.markeData = {}
this.activeIndex = index
this.markImgId = item.id
this.markeImgName = item.dataName
this.imgSrc = item.dataIo
this.clearToolState()
this.loadToolStates()
this.loadWebImg(this.imgSrc)
},
// 保存标注信息
save() {
this.saveToolData()
// 标注数据
let labelmeData = this.markeData[[this.markeImgName]]
},
// 初始化标注工具
initCornerstoneTools() {
cornerstoneTools.init({
showSVGCursors: true
})
// ////console.log(cornerstoneTools)
// 获取元素标签
this.ele = document.querySelector("#cornerstone")
cornerstone.enable(this.ele)
// this.loadWebImg("https://gimg2.baidu.com/image_search/src=http%3A%2F%2Ffile02.16sucai.com%2Fd%2Ffile%2F2014%2F0917%2F6f7a420c6fc8234bd6239f60057da72d.jpg&refer=http%3A%2F%2Ffile02.16sucai.com&app=2002&size=f9999,10000&q=a80&n=0&g=0n&fmt=jpeg?sec=1628411060&t=d1f3ec89fe316967003e1f757a0fb1a6");
// 加载图像
this.loadWebImg(this.imgSrc)
// 添加方形选框工具
this.addTools()
// this.activeTool("RectangleRoi")
// 激活工具
this.activeTool(this.cornerstoneToolsType)
// 添加选框颜色
cornerstoneTools.toolColors.setToolColor("green")
},
// 加载图像
loadWebImg(url) {
console.log("图片正在加载中")
cornerstone.loadAndCacheImage(url).then(image => {
cornerstone.displayImage(this.ele, image)
})
},
// 添加方形选框工具
addTools() {
// 添加工具
console.log("工具正在加载中")
// 方形选框
cornerstoneTools.addTool(
cornerstoneTools.RectangleRoiTool,
this.ele
)
// 橡皮擦
cornerstoneTools.addTool(cornerstoneTools.EraserTool, this.ele)
},
// 激活工具
activeTool(toolName) {
// 启用工具
// { mouseButtonMask: 1 } //鼠标左键点击触发
// { mouseButtonMask: 2 } //鼠标右键点击触发
// { mouseButtonMask: 4 } //鼠标滚轮键点击触发
cornerstoneTools.setToolActive(toolName, { mouseButtonMask: 1 })
},
// 清除工具
clearToolState() {
if (!this.ele) return
// cornerstoneTools.clearToolState(this.ele, "RectangleRoi")
cornerstoneTools.clearToolState(this.ele, this.cornerstoneToolsType)
cornerstone.updateImage(this.ele)
},
// 保存工具状态
saveToolData() {
let data = cornerstoneTools.getToolState(
this.ele,
this.cornerstoneToolsType
)
? JSON.parse(
JSON.stringify(
cornerstoneTools.getToolState(
this.ele,
this.cornerstoneToolsType
).data
)
)
: null
if (!data) return
// this.markeData[this.markeImgName] = data
this.markeData[this.group[this.activeIndex].id] = data
},
// 加载工具状态
loadToolStates() {
const toolDatas = this.markeData[this.group[this.activeIndex].id]
// const toolDatas = this.markeData[[this.markeImgName]]
console.log(toolDatas)
if (!toolDatas) return
setTimeout(() => {
toolDatas.forEach(data => {
cornerstoneTools.addToolState(
this.ele,
this.cornerstoneToolsType,
data
)
})
cornerstone.updateImage(this.ele)
}, 300)
}
},
beforeDestroy() {
this.clearToolState()
}
}
</script>
<style lang="scss" scoped>
.wrapper {
text-align: left;
.Container {
border-top: 1px solid #b8cee0;
padding-top: 15px;
}
.menuBar {
height: 90vh;
border: solid 1px grey;
margin-left: 10px;
overflow: auto;
width: 100%;
li {
cursor: pointer;
list-style: none;
height: 50px;
white-space: nowrap;
padding-left: 10px;
display: flex;
justify-content: flex-start;
align-items: center;
min-width: max-content;
img {
width: 34px;
}
span {
margin-left: 10px;
}
}
//li选中颜色
.clickClass {
background: darken(#a7a7a7, 5%);
width: 100%;
}
//滚动条
&::-webkit-scrollbar {
height: 15px;
width: 15px;
}
&::-webkit-scrollbar-thumb {
border-radius: 10px;
box-shadow: inset 0 0 10px rgba(140, 140, 140, 0.8);
}
}
.mainBar {
margin: 0 16px;
display: flex;
flex-direction: row;
.toolBar {
display: flex;
flex-direction: column;
justify-content: flex-start;
align-items: center;
width: 40px;
background: #e8ebee;
.tool {
width: 30px;
margin: 0 5px;
height: 36px;
display: flex;
justify-content: center;
align-items: center;
border-bottom: 1px solid #7a90ab;
img {
cursor: pointer;
width: 22px;
}
}
}
.imgContainer {
height: 90vh;
border: 1px solid blue;
}
}
}
</style>
好了，本篇文章就到这了，下一节，我会讲一下如何在VUE中如何二次开发cornerstone。
