一、LSMT与存储引擎介绍

1、LSMT的历史

• 从趋势上看，越来越流行。

2、LSMT

• 数据先写入 MemTable，MemTable 是内存中的索引可以用 SkipList / B+Tree 等数据结构实现。当 MemTable 写到一定阈值后，冻结，成为 ImmemTable，任何修改只会作用于 MemTable，所以 ImmemTable 可以被转交给 Flush 线程进行写盘操作而不用担心并发问题。Flush 线程收到 ImmemTable ，在真正执行写盘前，会进一步从 ImmemTable 生成 SST(Sorted String Table)，其实也就是存储在硬盘上的索引，逻辑上和 ImmemTable 无异。

• 新生成的 SST 会存放于 L0(Layer 0)，除了 L0 以外根据配置可以一直有 Ln。SST 每 Compact 一次，就会将 Compact 产物放入下一层。Compact 可以大致理解为 Merge Sort，就是将多个 SST 去掉无效和重复的条目并合并生成新的 SST 的过程。Compact 策略主要分为 Level 和 Tier 两种。

3、存储引擎是什么

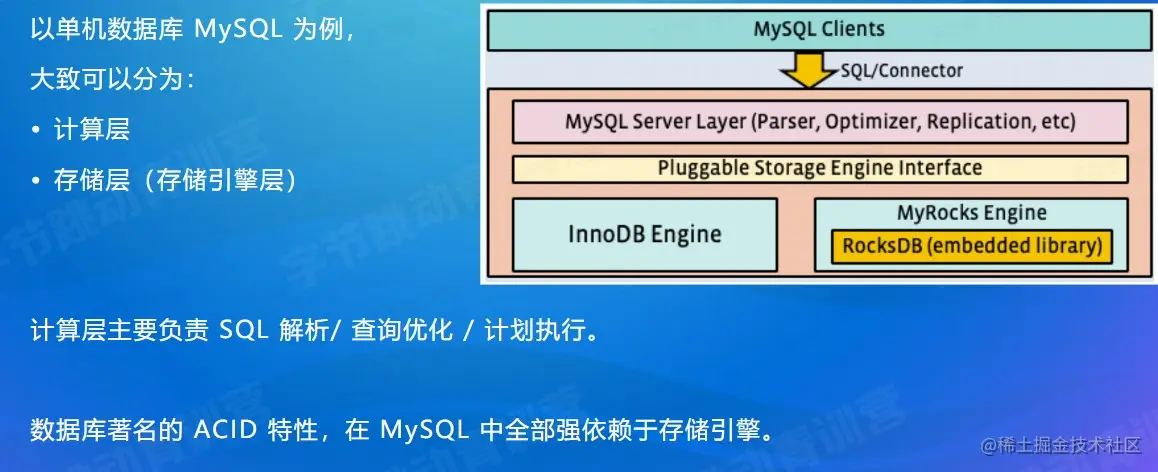

• 介于二者之间还有一些界限比较模糊的组件，比如 Replication，MySQL 是用 bin log 独立于存储引擎，而对于一些 NoSQL 数据库（字节 Abase 1.0）来说，Replication 直接基于存储引擎的 WAL。 ACID 定义参见：en.wikipedia.org/wiki/ACID

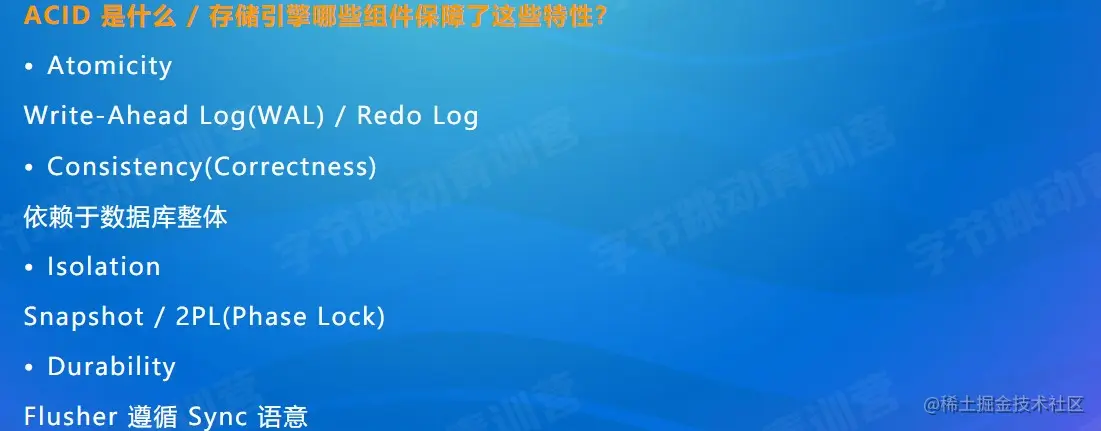

• Atomicity

原子性依赖于存储引擎 WAL(Redo Log)

• Consistency (Correctness)

一致性需要数据库整体来保证

• Isolation

隔离性依赖于存储引擎提供 Snapshot（有时候会直接说 MVCC）能力。如果上层没有单独的事务引擎的话，也会由存储引擎提供事务能力。一般的是实现是 2PL（2 Phase Lock） + MVCC。2PL 可以简单理解为对所有需要修改的资源上锁。

• Durability

持久性依赖于存储引擎确保在 Transaction Commit 后通过操作系统 fsync 之类的接口确保落盘了

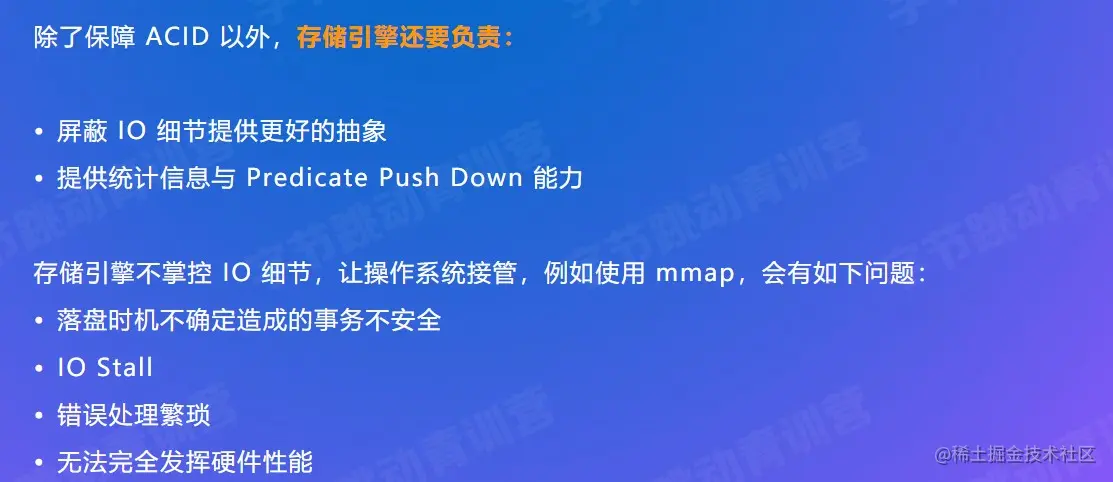

除了保障 ACID 以外，存储引擎究竟还在数据库中做了什么。

• 屏蔽 IO 细节提供更好的抽象

IO 是一种具体实现很复杂，但是逻辑边界很清晰的任务，存储引擎需要屏蔽不同 IO 硬件设备（HDD，SSD，PMem etc），不同系统 API（pread / libaio / iouring）的差别，给出统一的抽象。

对于不同硬件设备，存储引擎要能选择最合适的数据分块尺寸，例如 SSD 中一般 Page 大小为 4KB，但在 PMem 中，读写单位就是 256Bytes 了。

对于不同的系统，最佳的读写 API 也不同。例如在 Linux 系统中提供了 libaio 和 iouring 这样的异步 IO 接口，可以避免多线程 + 同步接口带来的频繁线程 context swtich 开销，读写引擎要能在上层 API 不变或者很小的情况下充分利用这些特性。

存储引擎更好的利用这些环境的差异就能更好地服务上层。还有一种相反的做法是这些细节都由操作系统来屏蔽，比如使用 mmap 接口。由于操作系统并不完全感知数据库任务的特性，会造成以下问题：

1. 事务不安全，因为操作系统并不知道具体的事务 commit 时机，有可能事务还没 commit，但数据已经落盘了

2. IO Stall，mmap 在发生 page fault 的时候，用户态程序是没办法插手的，也没办法预期什么时候完成，不可控

3. 错误处理，mmap 在发生硬件错误的时候，并没有办法通知用户态程序，每次读取都要进行校验

4. 性能，mmap 触发 page fault 的成本很高，无法完全发挥硬件性能

具体可以参见论文，www.cidrdb.org/cidr2022/pa… zhuanlan.zhihu.com/p/470109297

• 提供统计信息与 Predicate Push Down 能力

数据库绝大部分持久化状态和数据都存放在存储引擎里，因此存储引擎相比于上层有着对数据更准确的信息。例如 RocksDB 提供了 ApproxSize 接口，可以让优化器在估算代价的时候，得到区间内大概有多少元素，生成更优的执行计划。

存储引擎是数据读取的源头，因此还可以将一些过滤条件下推引擎，避免无意义的 IO，例如在 Parquet 数据格式中，数据是分 column 存储的。如果只需要部分 column，就可以把这个信息传给存储引擎，不用去读不需要的 column。

二、LSMT存储引擎的优势与与实现

• 我们在前文已经阐述了 LSMT 与 B+Tree 的异同，在这里总结下 LSMT 的优势。

1. 顺序写模型对于 SSD 设备更友好

2. SST 不可修改的特性使得其能使用更加紧凑的数据排列和加上压缩

3. 后台延迟 Compact 能更好利用 CPU 多核处理能力，降低前台请求延迟

• 相对于 HashTable 的优势

LSMT 存储引擎是有序索引抽象，HashTable 是无序索引抽象。无序索引是有序索引的真子集。LSMT 相比于 HashTable 更加通用。HashTable 能处理点查请求，LSMT 也能，但 LSMT 能处理 TopK 请求，但 HashTable 就不行了。为了避免维护多套存储引擎，绝大多数数据库都直接采用一套有序的存储引擎而非针对点查和顺序读取分别维护两个引擎。

（1）LSMT与B+Tree的异同

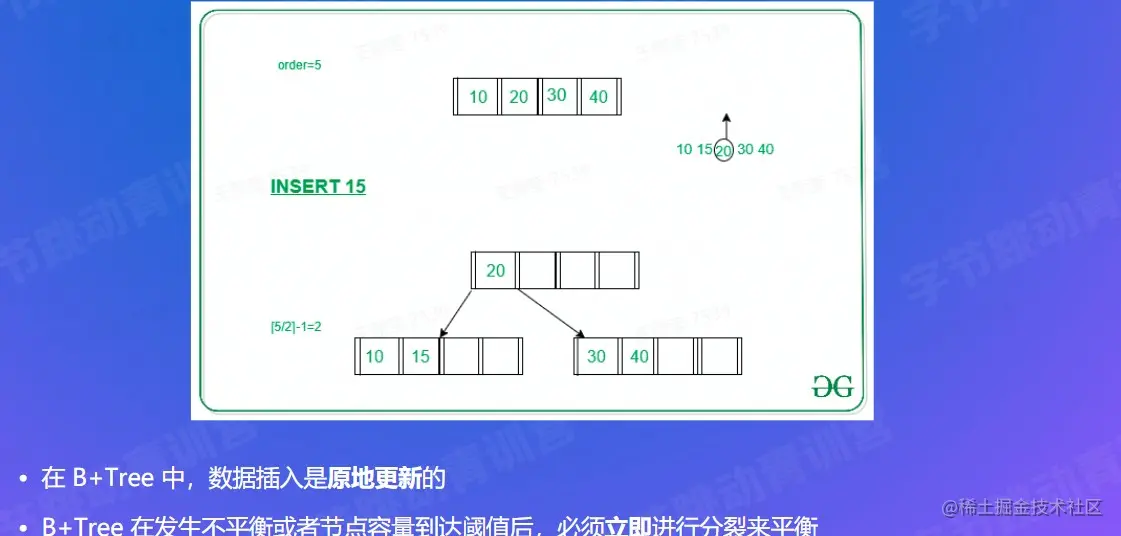

• B+Tree写入流程：有一 Order 为 5 的 B+Tree，目前存有 (10, 20, 30, 40)，继续插入 15，节点大小到达分裂阈值 5，提取中位数 20 放入新的内部节点，比 20 大的 (30, 40) 移入新的叶节点。这个例子虽然简单，但是涉及了 B+Tree 最核心的两个变化，插入与分裂。

• 在 B+Tree 中，数据插入是原地更新的，装有 (10, 20, 30, 40) 的节点在插入和分裂后，原节点覆写成 (10, 15)。此外，B+Tree 在发生不平衡或者节点容量到达阈值后，必须立即进行分裂来平衡。

• 反观 LSMT，数据的插入是追加的（Append-only），当树不平衡或者垃圾过多时，有专门 Compact 线程进行 Compact，可以称之为延迟（Lazy）的。

• 思考一个问题，B+Tree 能不能把部分数据采用追加写，然后让后台线程去 Compact 维护树结构呢？或者 LSMT 能不能只有一层 L0，ImmemTable 给 Flush 线程之后，立马 Compact 呢？

答案是都可以。前者的做法叫做 Fractal tree（分型树）应用在了 TokuDB 中。后者的做法在 OceanBase 或者类似对延迟有严格要求的在线数据库中得到了应用，因为 LSMT 层数越少，读取越快。

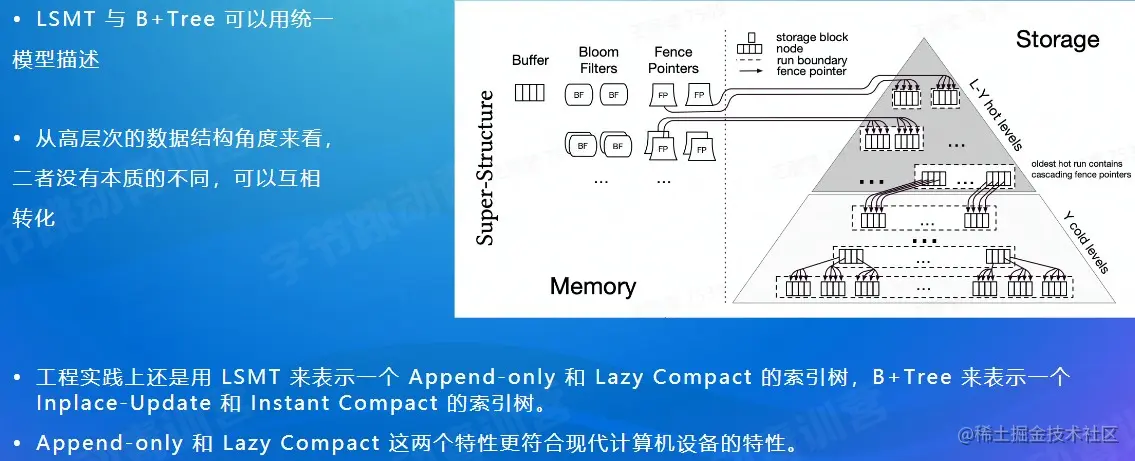

• 所以从高层次的数据结构角度来看，B+Tree 和 LSMT 并没有本质的不同，可以统一到一个模型里，根据 Workload 的不同互相转换。这是 CIDR19 论文「Design Continuums and the Path Toward Self-Designing Key-Value Stores that Know and Learn」，www.cidrdb.org/cidr2019/pa…

• B+Tree 中内部节点指向其它节点的指针，被称之为 Fence Pointers。在 LSMT 也有，只不过是隐式表达的。B+Tree 直接通过 Fence Pointer 一层一层往下找，而 LSMT 是有一个中心的 Meta 信息记录所有 SST 文件的 Key 区间，通过区间大小关系，一层一层向下找。

• 再看 LSMT 的 SST，其实和 B+Tree 的 Node 也没有本质差别，逻辑上就是一个可查询的有序块，统一模型中称之为 Run。B+Tree 为了支持随机修改，结构会比较松散和简单，LSMT 则因为不需要支持随机修改，利用压缩技术，结构可以更紧凑。

（2）为什么要采用LSMT模型

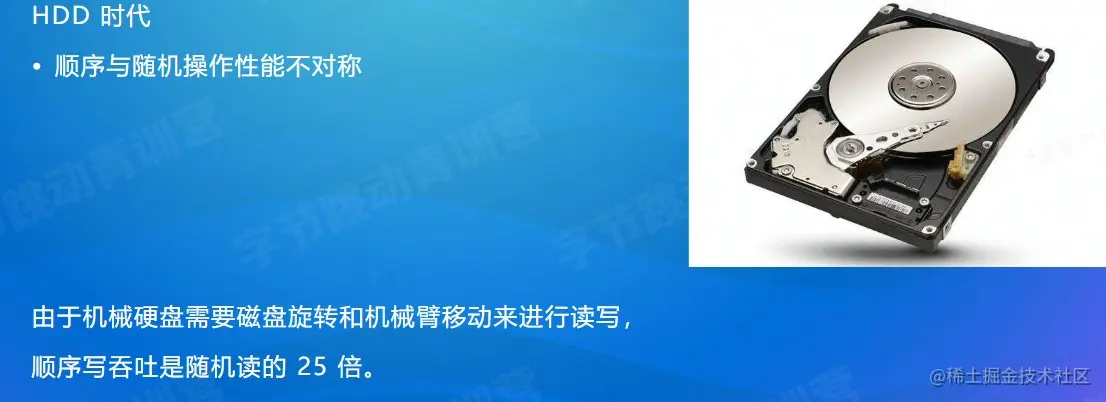

• 机械硬盘的读写依赖于磁盘的旋转和机械臂移动。工程上一般估计机械硬盘的点查（主要开销是 Seek 寻道）延迟是 1ms。即使每次点查都读 4KB（对于点查来说相当大了），也就只能输出约 4MB/s。

• 反观顺序写，由于不需要寻道，磁头始终能处在工作状态，基本都能做到至少 100MB/s 写吞吐，是点查的 25 倍！

• HDD时代，顺序操作远快于随机操作。
• SDD时代，顺序写操作远快于随机写操作。

这二者的共性是顺序写是一个对设备很友好的操作，LSMT很符合这一点，而B+Tree依赖原地更新，导致随机写。

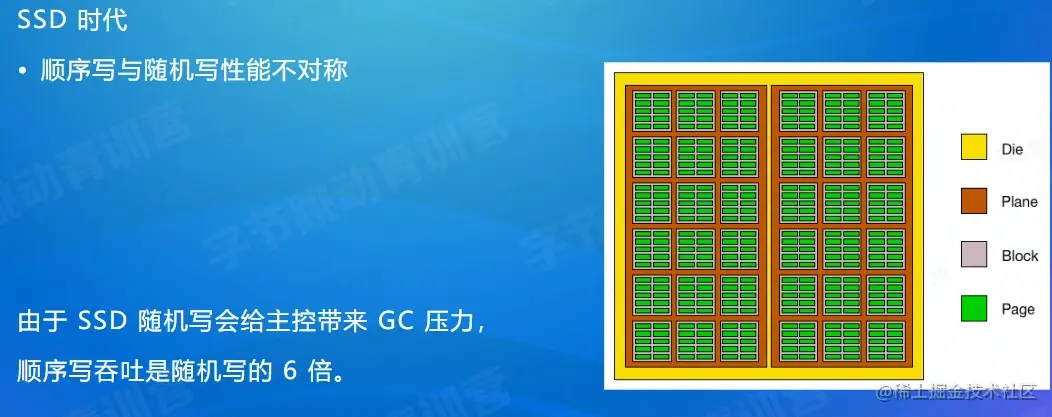

• SSD 是基于 NAND Flash 颗粒的构建的，称之为 DIE，DIE 上有多个 Plane，每个 Plane 能单独提供读写能力，Plane 包含多个 Block，Block 包含多个 Page。擦除的电路实现比较复杂，出于成本的考量，写入的最小单位是 Page，而擦除的最小单位是 Block。

• 随着用户不断写入和删除，有可能出现有很多 Page 已经被删除了，逻辑上有可用空间，但是物理上 Block 还有别的有效 Page，无效 Page 无法回收。这样用户就写不进数据了。因此，SSD 主控必须执行 GC(Garbage Collection)，将有效的 Page 从要回收的 Block 中挑出来，写到另一个 Block 上，再整体回收旧 Block。因此如果用户长期都是随机写，大量 Block 都会处于一部分 Page 是有效，一部分 Page 是无效的状态，SSD 主控不得不频繁 GC。

• 以经典服务器 SSD，Intel P4510 2TB 为例，根据官方 spec，随机写吞吐是 318MB/s，顺序写则高达 2000MB/s 是随机写的 6 倍多！

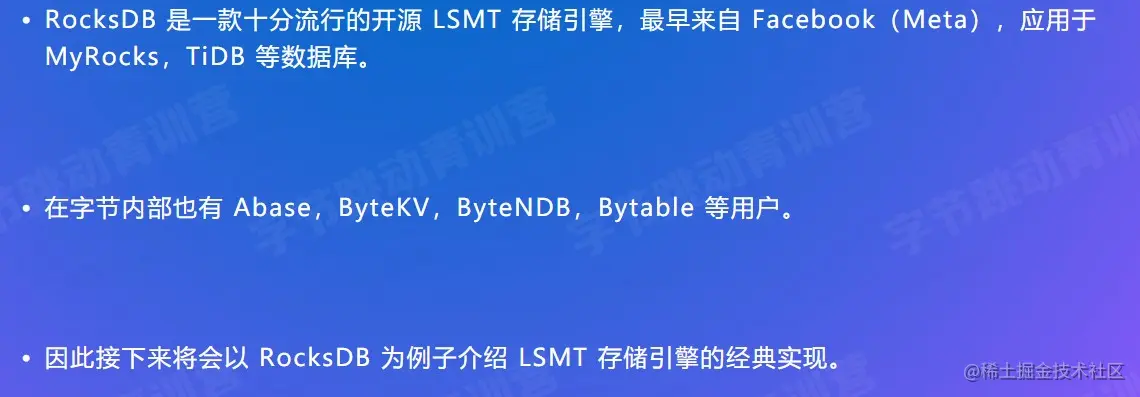

（3）LSMT存储引擎的实现-ROcksDB为例

1、Write

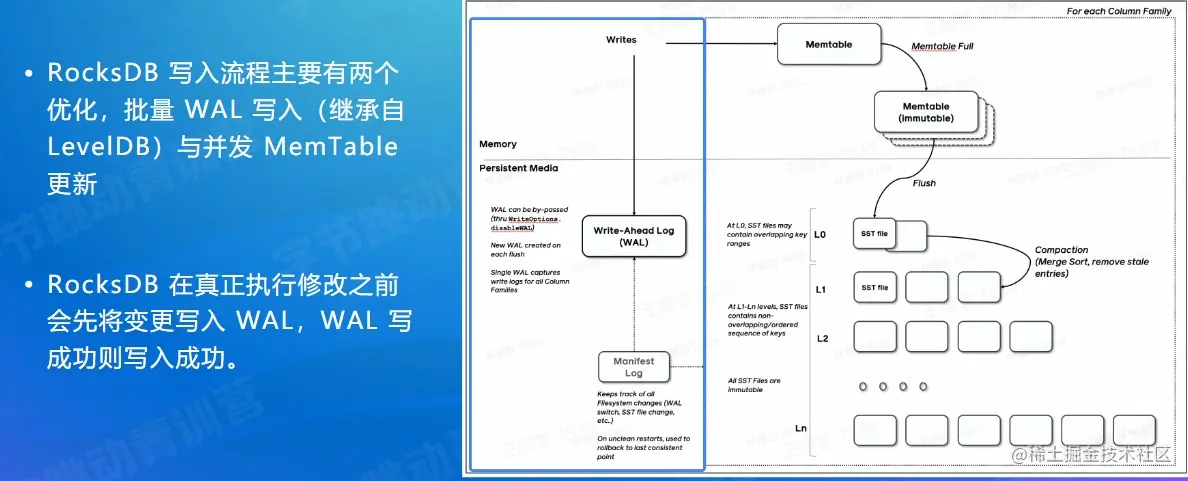

• 为了确保操作的原子性，RocksDB 在真正执行修改之前会先将变更写入 WAL（Write Ahead Log），WAL 写成功则写入成功。因为即使这时候程序 crash，在重启阶段可以通过回放 WAL 来恢复或者继续之前的变更。操作只有成功和失败两种状态。

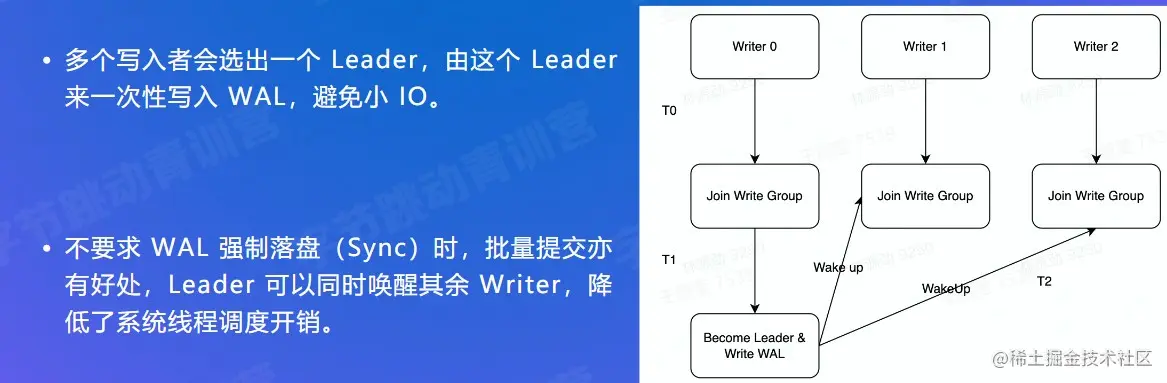

• RocksDB WAL 写入流程继承自 LevelDB。LevelDB 在 WAL 写入主要做的一个优化是多个写入者会选出一个 Leader，由这个 Leader 来一次性写入。这样的好处在于可以批量聚合请求，避免频繁提交小 IO。

• 但很多业务其实不会要求每次 WAL 写入必须落盘，而是写到 Kernel 的 Page Cache 就可以，Kernel 自身是会聚合小 IO 再下刷的。这时候，批量提交的好处就在于降低了操作系统调度线程的开销。

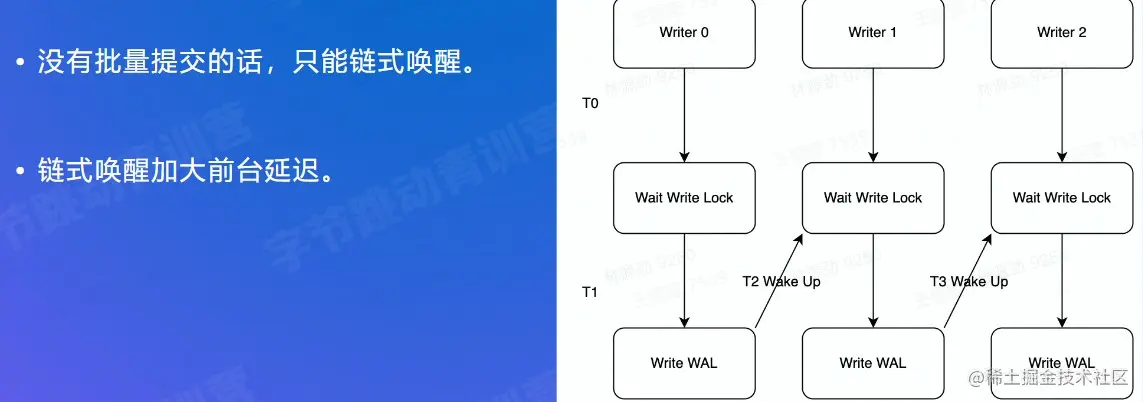

• 批量提交时，Leader 可以同时唤醒其余 Writer。

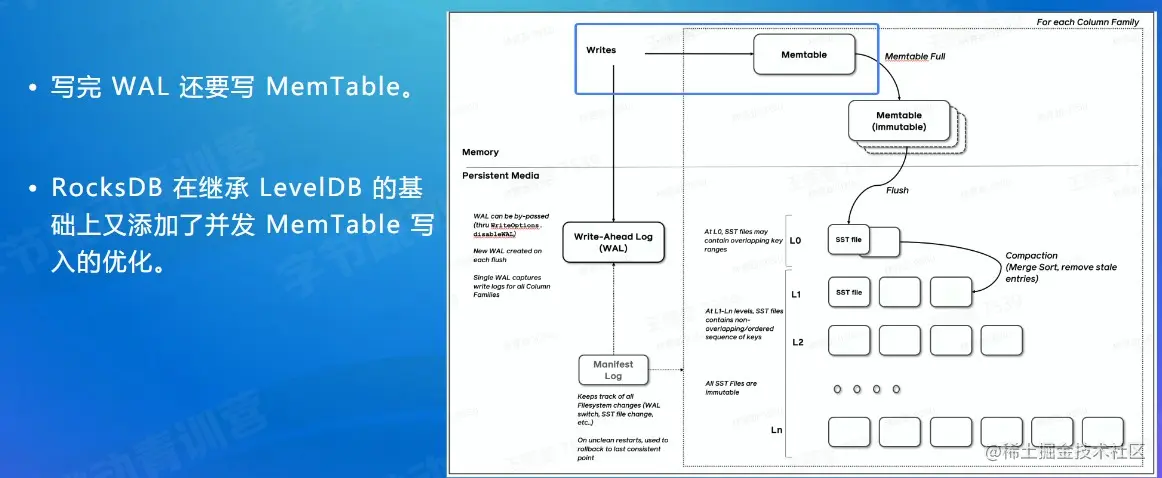

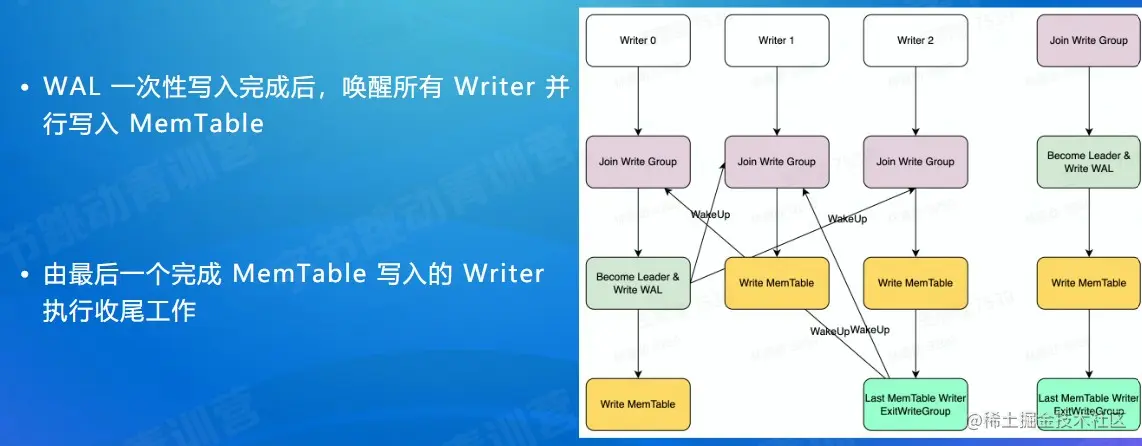

• 写完 WAL 实际还要写 MemTable，这步相比于写 WAL 到 Page Cache 更耗时而且是可以完全并行化的。RocksDB 在 LevelDB 的基础上主要又添加了并发 MemTable 写入的优化，由最后一个完成 MemTable 写入的 Writer 执行收尾工作。完整 RocksDB 写入流程如下：

• 为了方便更好表明哪些事件是同时发生的，相同时刻的事件的背景颜色是一样的。

• RocksDB 为了保证线性一致性，必须有一个 Leader 分配时间戳，每条修改记录都会带着分配到的时间戳，也必须有一个 Leader 推进当前可见的时间戳。目前的写入流程已经相当优化了。

2、Snapshot & SuperVision

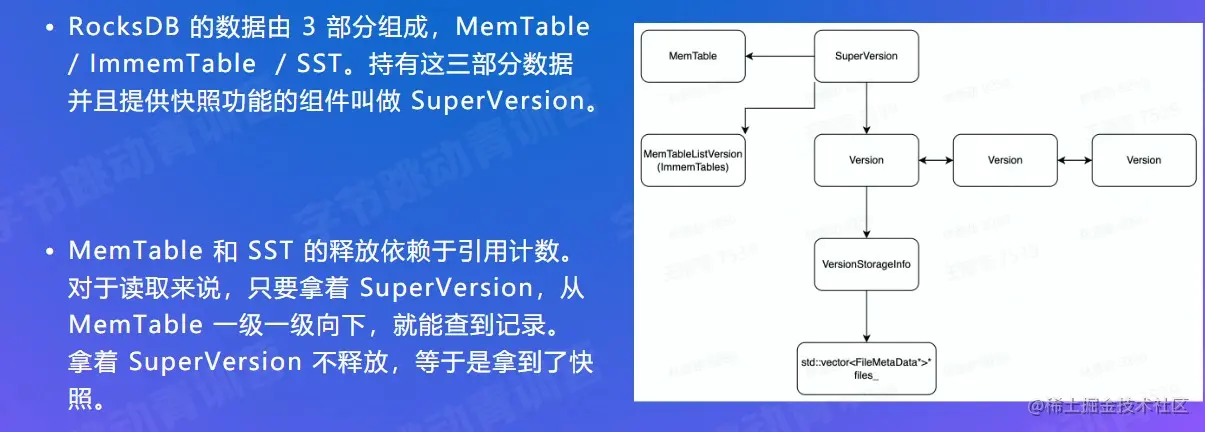

• RocksDB 的 MemTable 和 SST 的释放与删除都依赖于引用计数，SuperVersion 不释放，对应的 MemTable 和 SST 就不会释放。

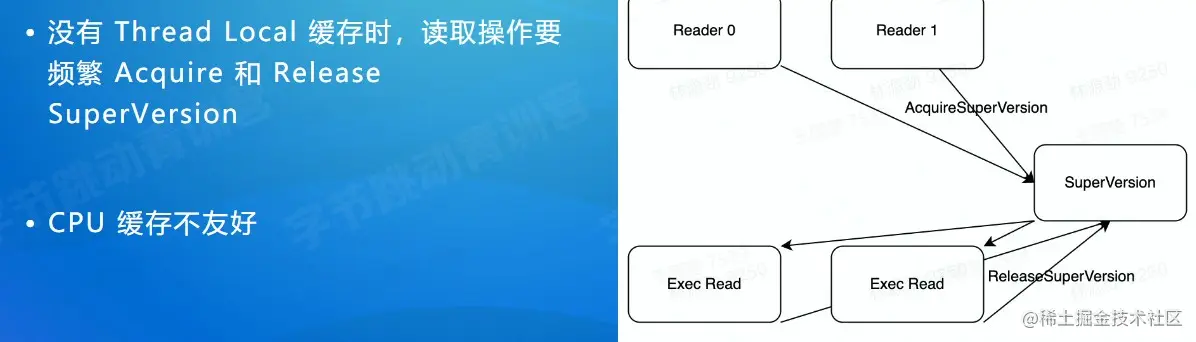

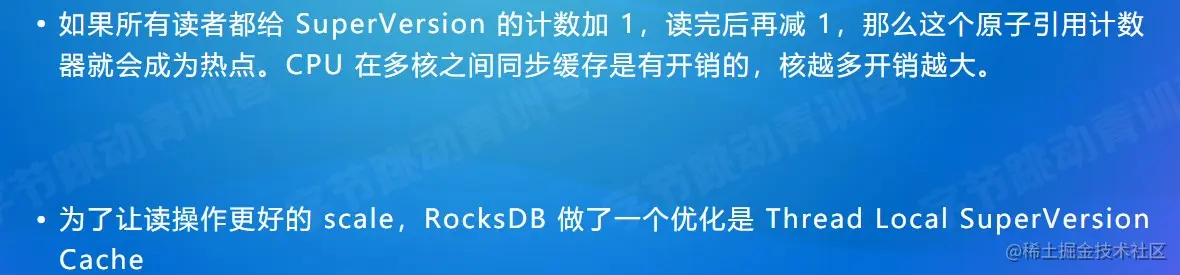

• 一般工程上可以简单估计，核多了之后 CAS 同一个 cache line，性能不会超过 100W/s。为了让读操作更好的 scale，RocksDB 做了一个优化是 Thread Local SuperVersion Cache。每个读者都缓存一个 SuperVersion，读之前检查下 SuperVersion 是否过期，如果没有就直接用这个 SuperVersion，不需要再加减引用计数器。如果 SuperVersion 过期了，读者就必须刷新一遍 SuperVersion。为了避免某一个读者的 Thread Local 缓存持有一个 SuperVersion 太久导致资源无法回收，每当有新的 SuperVersion 生成时会标记所有读者缓存的 SuperVersion 失效。

• 有 Thread Local 缓存时，读取只需要检查一下 SuperVersion 并标记缓存正在使用即可，可以看出多核之间的交互就仅剩检查 SuperVersion 缓存是否过期了。

3、Get & BloomFilter

• 由于 LSMT 是延迟 Compact 的且 SST 尺寸（MB 级别）比 B+Tree Node （KB 级别）大得多。所以相对而言，LSMT 点查需要访问的数据块更多。为了加速点查，一般 LSMT 引擎都会在 SST 中嵌入 BloomFilter，例如 RocksDB 默认的 BlockBasedTable。BloomFilter 可以 100% 断言一个元素不在集合内，但只能大概率判定一个元素在集合内。

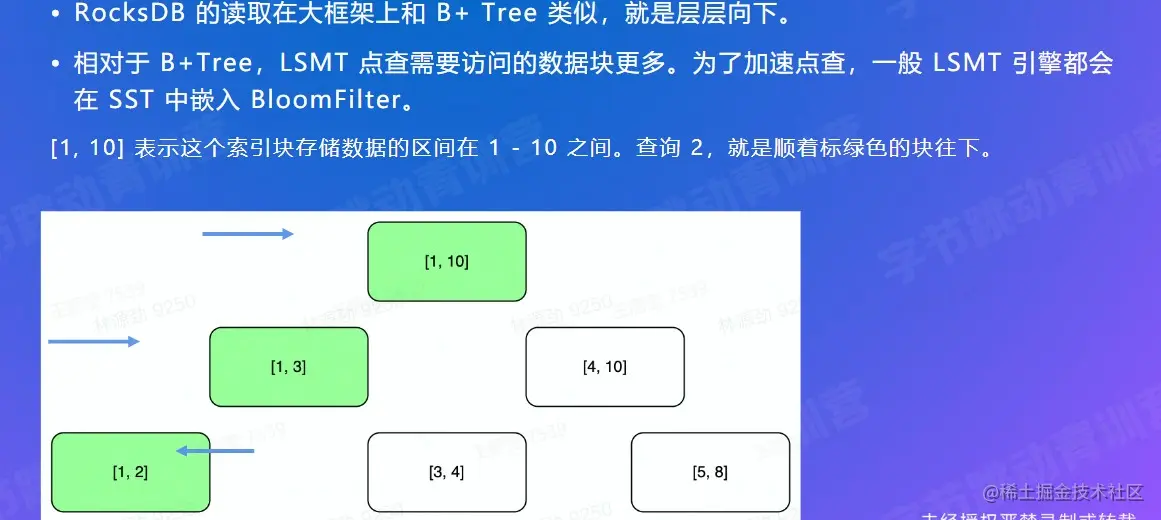

• RocksDB 的读取在大框架上和 B+ Tree 类似，就是层层向下。[1, 10] 表示这个索引块存储数据的区间在 1 - 10 之间。索引块可以是 MemTable / ImmemTable / SST，它们抽象上是一样的。查询 2，就是顺着标绿色的块往下。如果索引块是 SST，就先查询 BloomFilter，看数据是否有可能在这个 SST 中，有的话则进行进一步查询。

• 除了 BloomFilter 外，BlockBasedTable 还有额外两个值得提的实现。一个是两层索引：

浅黄部分是 DataBlock，绿色部分是 IndexBlock。DataBlock 记载实际数据，IndexBlock 索引 DataBlock。假如要查询 3，先从 IndexBlock 中找到 >= 3 的第一条记录是什么，发现是 4，对应的 value 是 data_block_0 的 offset，直接定位到 Data Block 0。然后可以在 Data Block 0 中进行搜索。

• 另一个是前缀压缩，RocksDB 源代码中的注释已经写得很明白了。
• 每 k 个元素会共享前缀。每个元素会用 varint32 记录和前一个元素有多少前缀重合。

4、Compact-Level

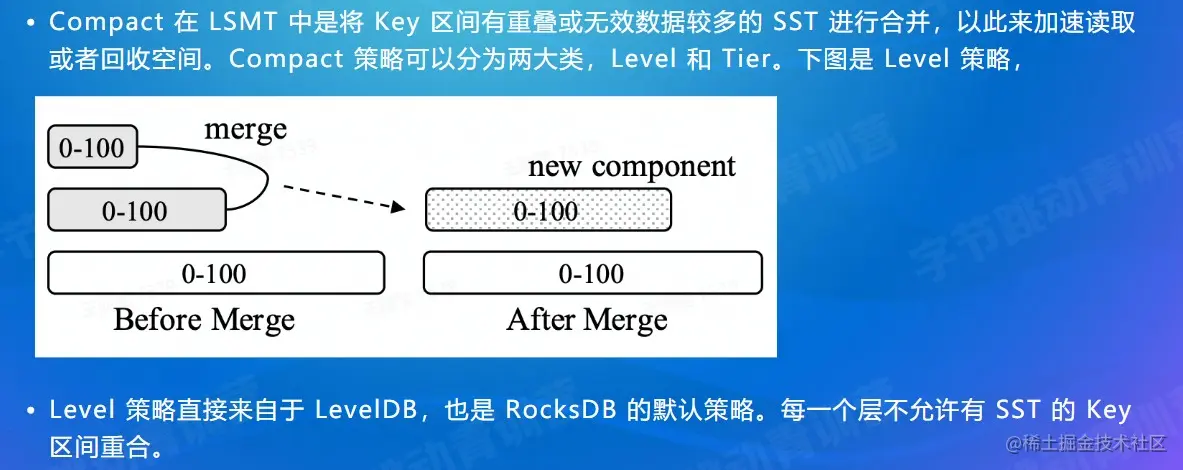

• Level 策略直接来自于 LevelDB，也是 RocksDB 的默认策略。每一个层不允许有 SST 的 Key 区间重合。当用户写入的 SST 加入 L0 的时候会和 L0 里区间重叠的 SST 进行合并。当 L0 的总大小到达一定阈值时，又会从 L0 挑出 SST，推到 L1，和 L1 里 Key 区间重叠的 SST 进行合并。Ln 同理。

• 由于在 LSMT 中，每下一层都会比上一层大 T 倍（可配置），那么假设用户的输入是均匀分布的，每次上下层的合并都一定是一个小 SST 和一个大 SST 进行 Compact。这个从算法的角度来说是低效的，增加了写放大，具体理论分析会在之后阐述，这里可以想象一下 Merge Sort。Merge Sort 要效率最高，就要每次 Merge 的时候，左右两边的数组都是一样大。

• 实际上，RocksDB 和 LevelDB 都不是纯粹的 Level 策略，它们将 L0 作为例外，允许有 SST Key 区间重叠来降低写放大。

• Tier 策略允许 LSMT 每层有多个区间重合的 SST，当本层区间重合的 SST 到达上限或者本层大小到达阈值时，一次性选择多个 SST 合并推向下层。Tier 策略理论上 Compact 效率更高，因为参与 Compact 的 SST 大小预期都差不多大，更接近于完美的 Merge Sort。

• Tier 策略的问题在于每层的区间内重合的 SST 越多，那么读取的时候需要查询的 SST 就越多。Tier 策略是用读放大的增加换取了写放大的减小。

三、LSMT模型理论分析

（1）Cloud-Native LSMT STorage Engine -HBASE

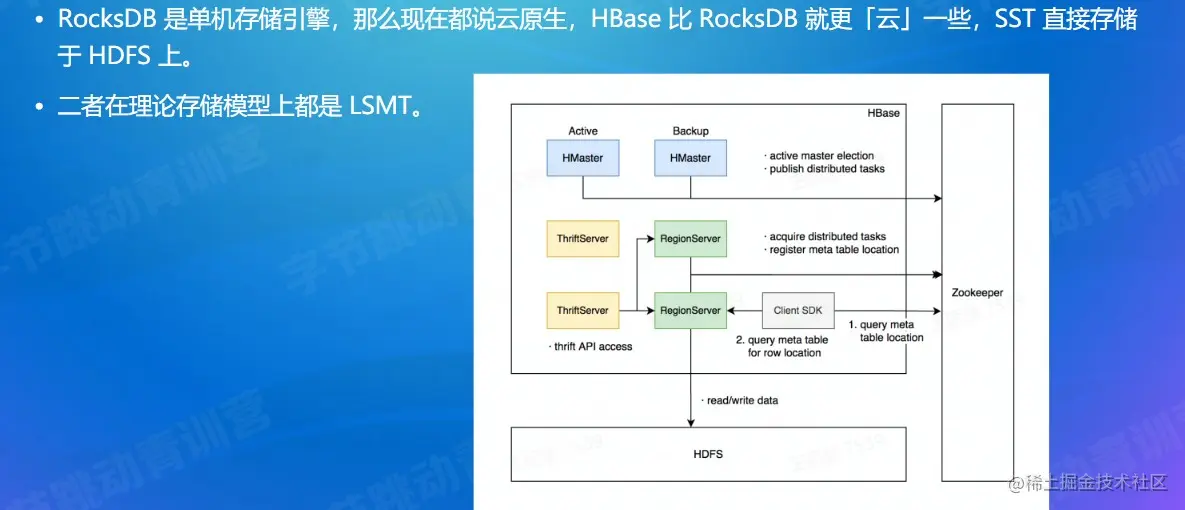

• Meta 信息 RocksDB 自己管理维护于 Manifest 文件，HBase 放置于 ZK。

（2）LSMT模型算法复杂度分析

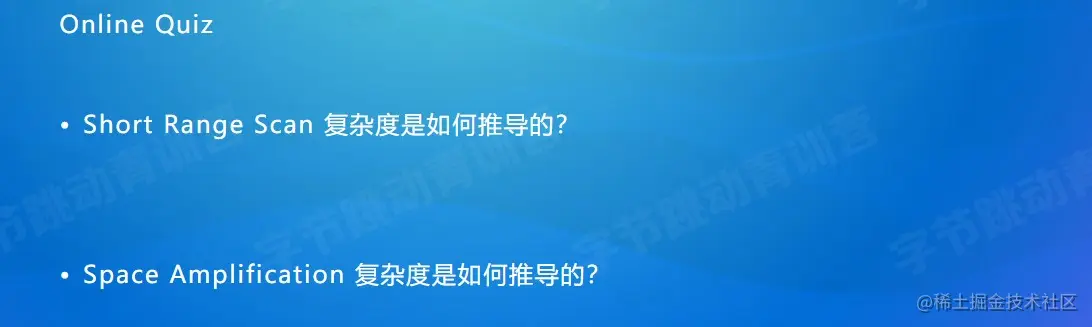

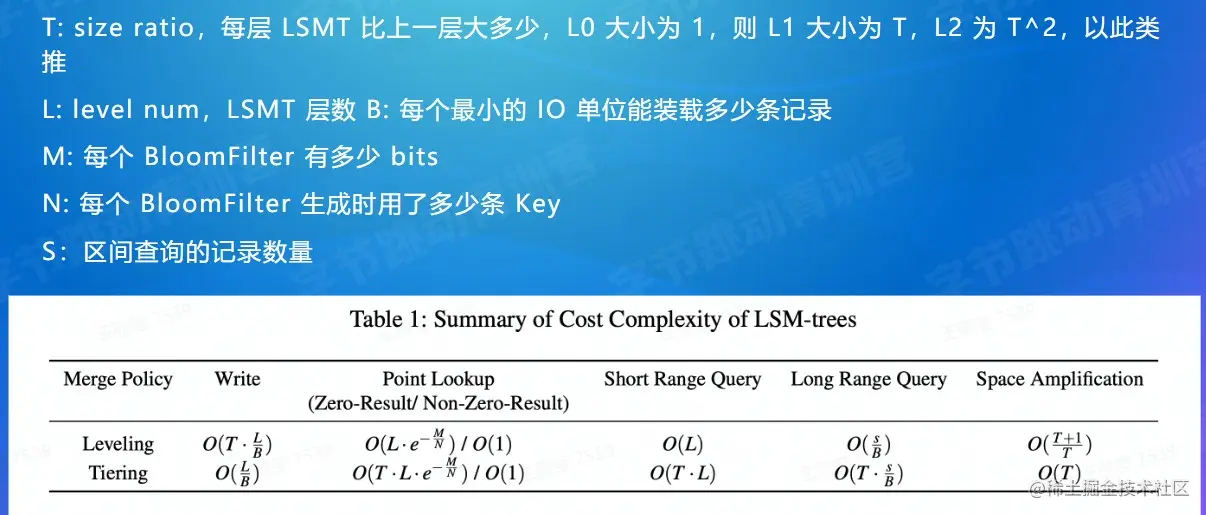

• Short Range Query / Long Range Query / Space Amplification，篇幅有限，建议直接阅读原论文。

1、Level

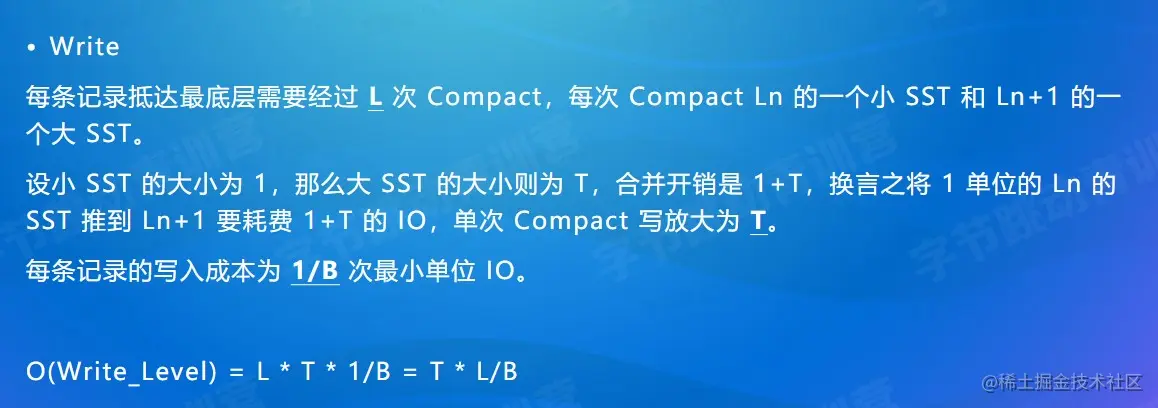

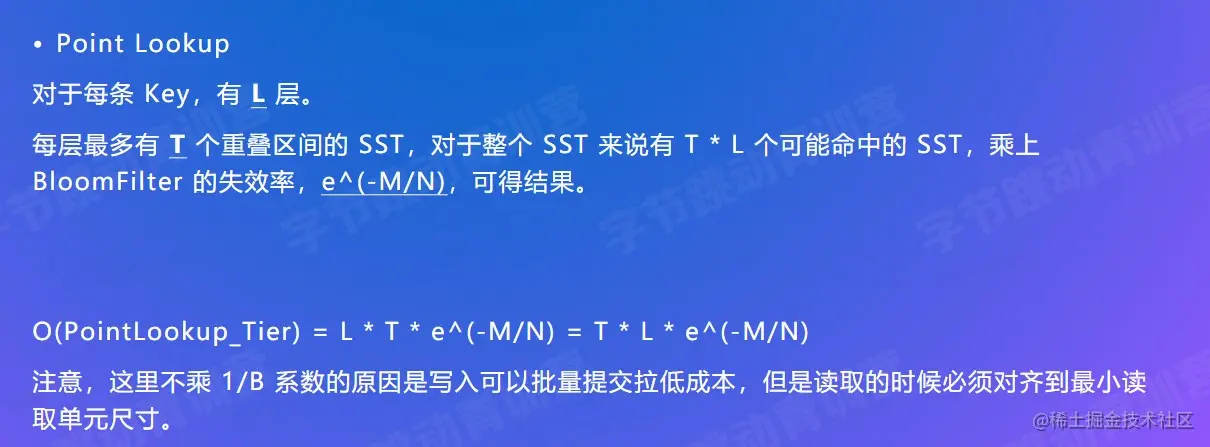

• 因此二者相乘可得读取的开销。注意，这里不乘 1/B 的原因是写入可以批量提交，但是读取的时候必须对齐到最小读取单元尺寸。

2、Tier

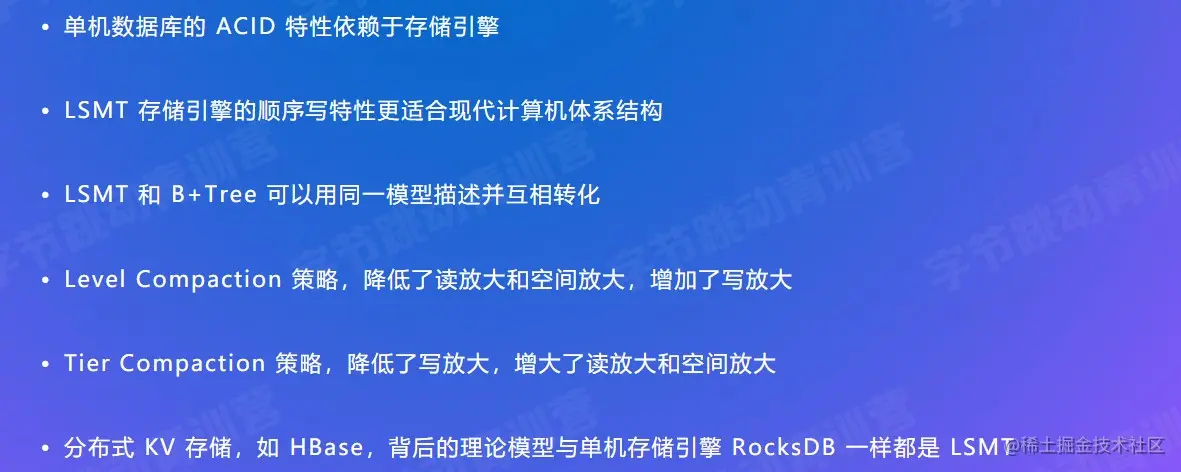

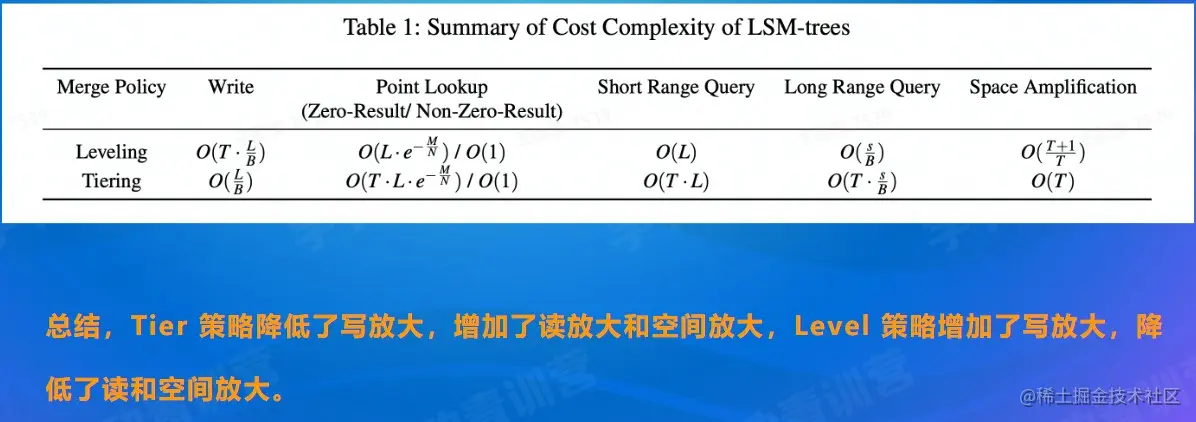

• 总结，Tier 策略降低了写放大，增加了读放大和空间放大，Level 策略增加了写放大，降低了读和空间放大。 3、复杂度分析

四、LSMT存储引擎调优案例与展望

（1）案例

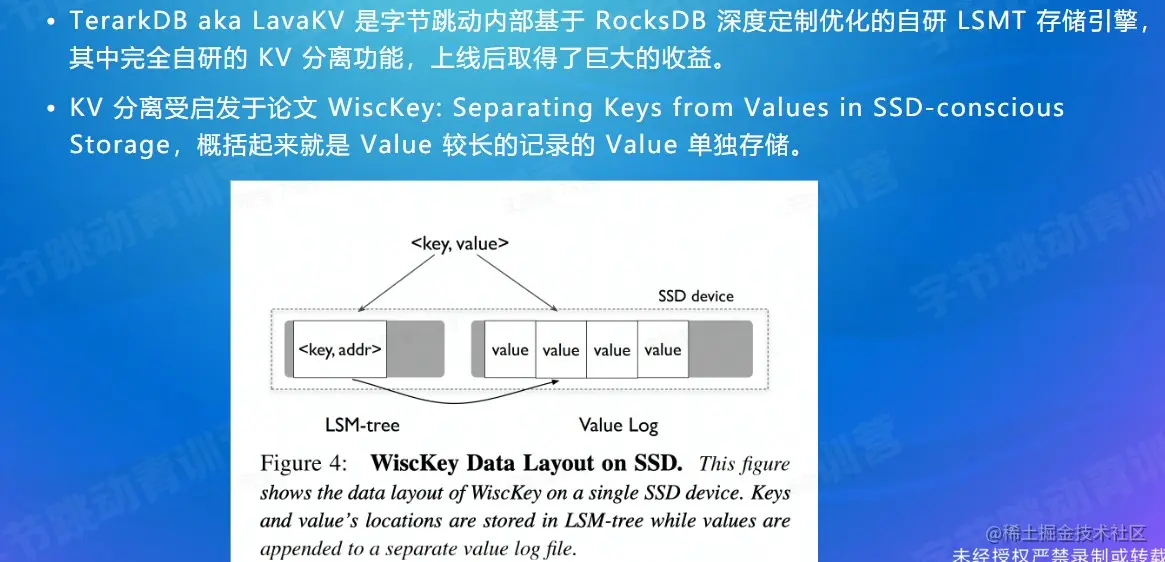

• KV 分离受启发于论文 WiscKey: Separating Keys from Values in SSD-conscious Storage，www.usenix.org/system/file… 较长的记录的 Value 单独存储，避免 Compact 过程中频繁挪动这些数据。做法虽然简单，但背后的原理却十分深刻。存储引擎其实存了两类数据，一类是索引，一类是用户输入的数据。对于索引来说，随着记录不断变更，需要维护索引的拓扑结构，因此要不断 Compact，但对于用户存储的数据来说，只要用户没删除，可以一直放着，放哪里不重要，能读就行，不需要经常跟着 Compact。只要 Value 足够长，更少 Compact 的收益就能覆盖 KV 分离后，额外维护映射关系的开销。这里分享两个字节内部真实案例。

1、TerarkDB

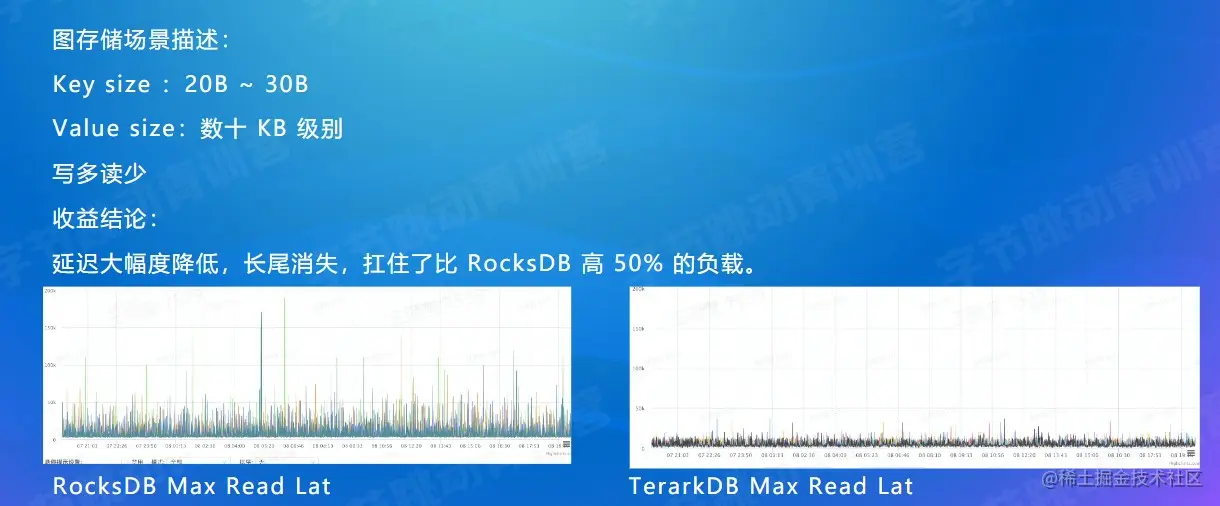

2、TerarkDB在Abase图场景中使用

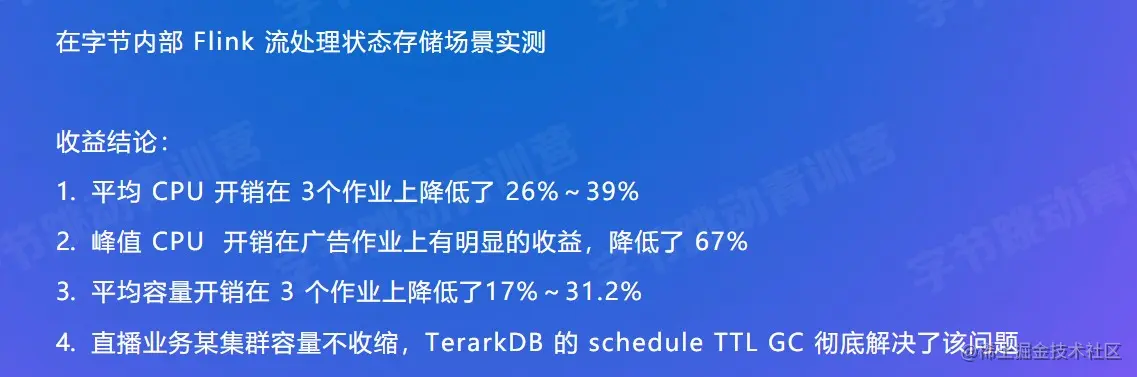

3、TerarkDB在Flink流计算场景中使用

• 收益说明：

1. 平均 CPU 收益主要来自于，开启 KV 分离，减少写放大

2. 容量收益主要来自于 schedule TTL GC，该功能可以根据 SST 的过期时间主动发起Compaction，而不需要被动的跟随 LSM-tree 形态调整回收空间

Flink 使用 FIFO 和 TerarkDB 对比

线上 live head 作业，FIFO 和 TerarkDB 通过不同的方式减少了 Compaction ，相比于 Leveled Compaction， FIFO CPU 收益 29%， 略低于 TerarkDB 的 34% 。

FIFO 存在较严重的空间放大，live head作业上， FIFO 容量峰值 比 Leveled 大30%，而 TerarkDB 容量峰值比 Leveled 小 15%。

(2)发展趋势

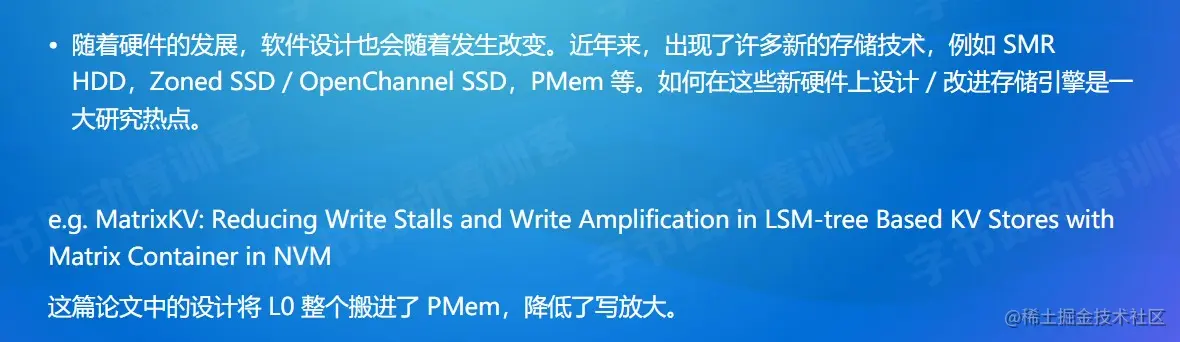

1、新硬件

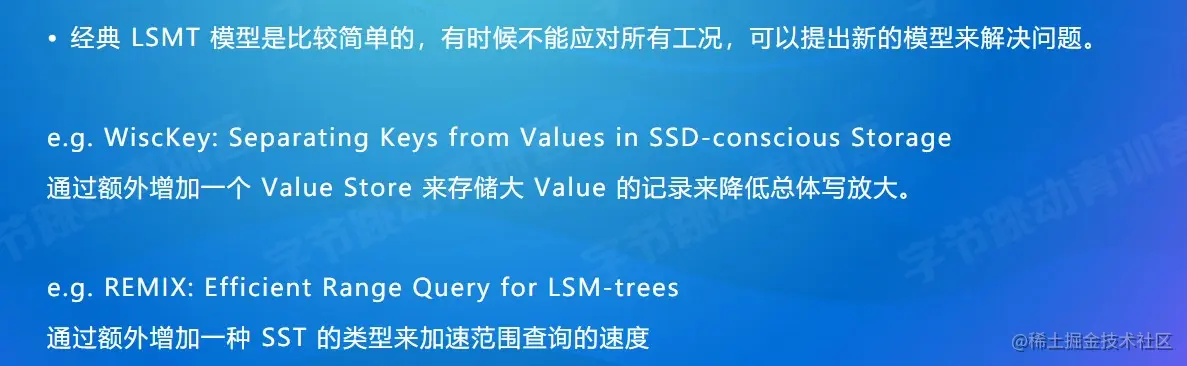

2、新模型

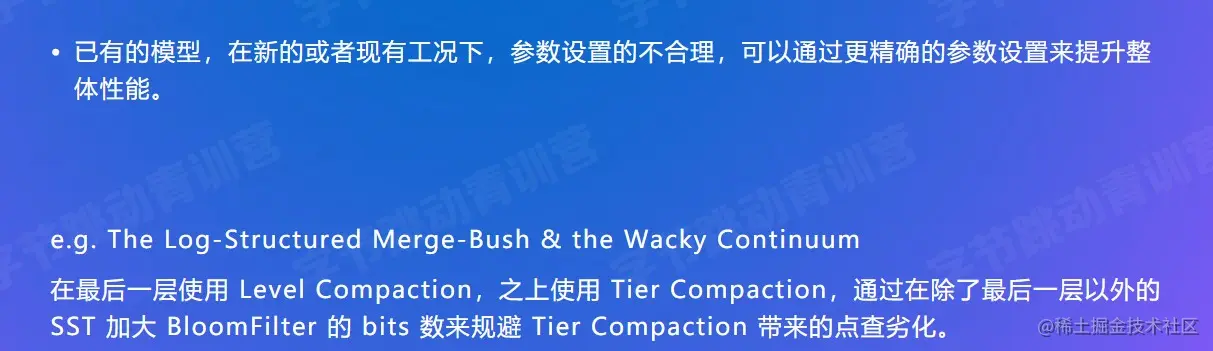

3、新参数、新工况

五、课程总结
