今天是大数据专场基础班的第十四次课，主要内容是LSMT 存储引擎浅析，主要分为下面四个板块。

一、 LSMT与存储引擎介绍

1. LSMT的历史

  • LSMT是 Log-Structured Merge-Tree 的缩写，由Patrick O 'Neil etc.在1996年的论文，The Log-Structured Merge-Tree (LSM-Tree)，提出
  • 相较而言，B-Tree 出现就早得多了，在1970年由Bayer,R.; McCreight,E.提出
  • 早期的数据库系统一般都采用B-Tree家族作为索引，例如MySQL。2000年后诞生的数据库大多采用LSMT索引，例如Google BigTable，HBase,Canssandra等

2. LSMT是什么?

  • 一言以蔽之，通过Append-only Write ＋择机Compact来维护结构的索引树


3. 存储引擎是什么?

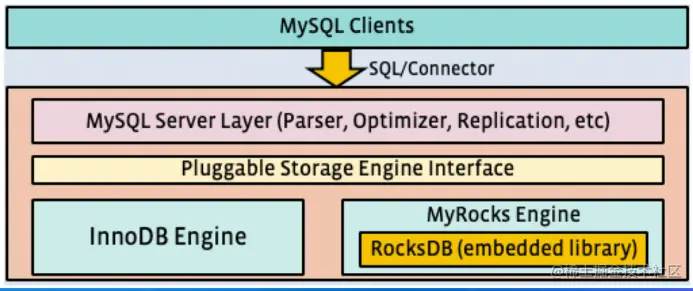

  • 以单机数据库MySQL为例，大致可以分为:

    • 计算层
    • 存储层(存储引擎层)

  • 计算层主要负责SQL解析/查询优化/计划执行

  • 数据库著名的ACID特性，在MySQL中全部强依赖于存储引擎


3.1 ACID是什么/存储引擎哪些组件保障了这些特性?

  • Atomicity

  • Write-Ahead Log(WAL) / Redo Log

  • Consistency(Correctness)依赖于数据库整体

  • lsolation

  • Snapshot /2PL(Phase Lock)

  • Durability

  • Flusher遵循Sync语意

  • 除了保障ACID以外，存储引擎还要负责:

    • 屏蔽IO 细节提供更好的抽象
    • 提供统计信息与Predicate Push Down能力

  • 存储引擎不掌控IO细节，让操作系统接管，例如使用mmap，会有如下问题:

    • 落盘时机不确定造成的事务不安全
    • IO Stall
    • 错误处理繁琐
    • 无法完全发挥硬件性能

二、 LSMT存储引擎的优势与实现

1. LSMT 与B+Tree的异同


  • 在B+Tree 中，数据插入是原地更新的

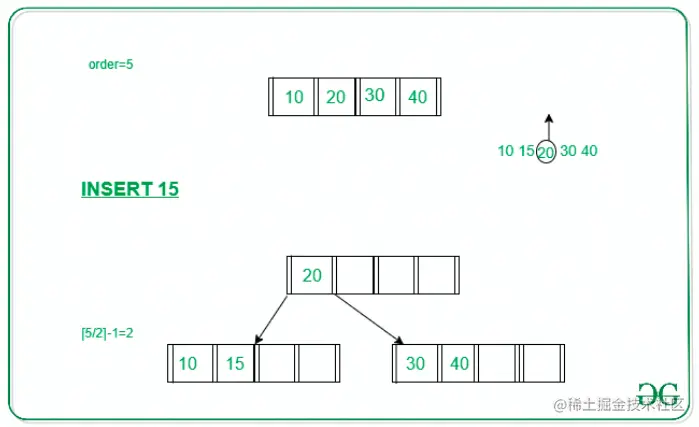

  • B+Tree在发生不平衡或者节点容量到达阈值后，必须立即进行分裂来平衡


  • LSMT 与B+Tree可以用统一模型描述
  • 从高层次的数据结构角度来看，二者没有本质的不同，可以互相转化
  • 工程实践上还是用LSMT来表示一个Append-only和Lazy Compact 的索引树，B+Tree来表示一个lnplace-Update和Instant Compact的索引树
  • Append-only 和 Lazy Compact这两个特性更符合现代计算机设备的特性

2. 为什么要采用 LSMT模型?

  • 在计算机存储乃至整个工程界都在利用Indirection处理资源的不对称性
  • 存储引擎面对的资源不对称性在不同时期是不同的

2.1 HDD时代

  • 顺序与随机操作性能不对称
  • 由于机械硬盘需要磁盘旋转和机械臂移动来进行读写，顺序写吞吐是随机读的25 倍

2.2 SSD时代

  • 顺序写与随机写性能不对称
  • 由于SSD随机写会给主控带来GC压力，顺序写吞吐是随机写的6倍

2.3 小结

  • HDD 时代，顺序操作远快于随机操作
  • SSD时代，顺序写操作远快于随机写操作
  • 这二者的共性是顺序写是一个对设备很友好的操作，LSMT符合这一点，而B+Tree依赖原地更新，导致随机写

3. LSMT存储引擎的实现,以 RocksDB为例

  • RocksDB是一款十分流行的开源LSMT存储引擎，最早来自Facebook (Meta)，应用于MyRocks，TiDB等数据库
  • 在字节内部也有Abase,ByteKV，ByteNDB，Bytable等用户
  • 因此接下来将会以 RocksDB为例子介绍LSMT存储引擎的经典实现

3.1 LSMT存储引擎的实现- Write

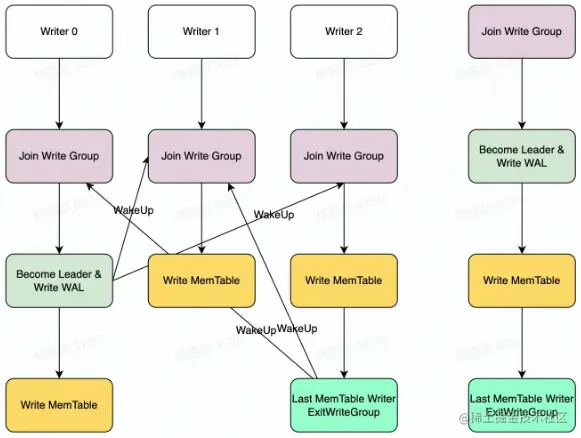

  • RocksDB 写入流程主要有两个优化，批量 WAL写入（继承自LevelDB)与并发MemTable更新

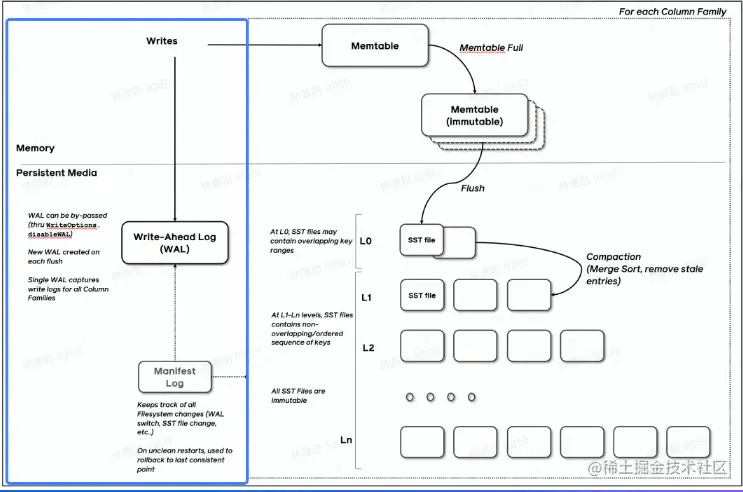

  • RocksDB在真正执行修改之前会先将变更写入WAL,WAL写成功则写入成功


  • 多个写入者会选出一个Leader，由这个Leader来一次性写入 WAL，避免小IO
  • 不要求WAL强制落盘(Sync)时，批量提交亦有好处，Leader 可以同时唤醒其余Writer，降低了系统线程调度开销

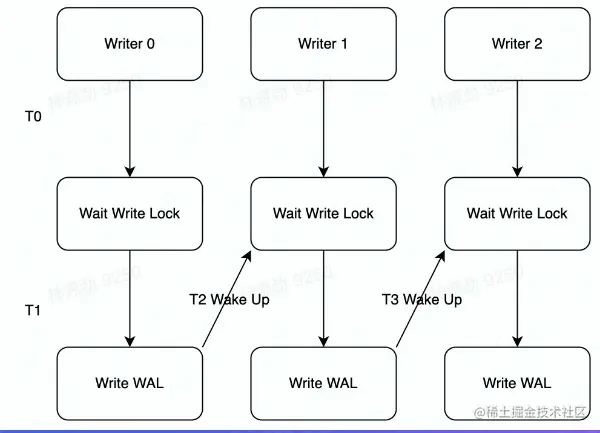

  • 没有批量提交的话，只能链式唤醒
  • 链式唤醒加大前台延迟

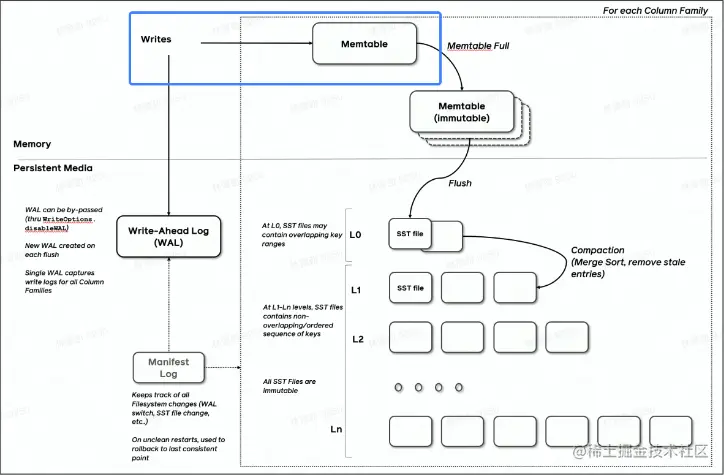

  • 写完WAL还要写MemTable
  • RocksDB在继承LevelDB的基础上又添加了并发MemTable写入的优化


  • WAL一次性写入完成后，唤醒所有Writer并行写入 MemTable
  • 由最后一个完成 MemTable 写入的Writer执行收尾工作


3.2 LSMT存储引擎的实现-Snapshot & SuperVision

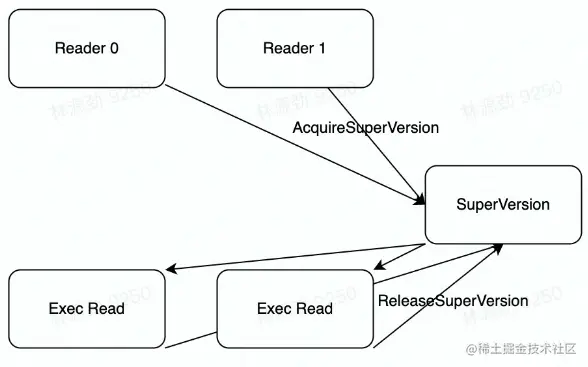

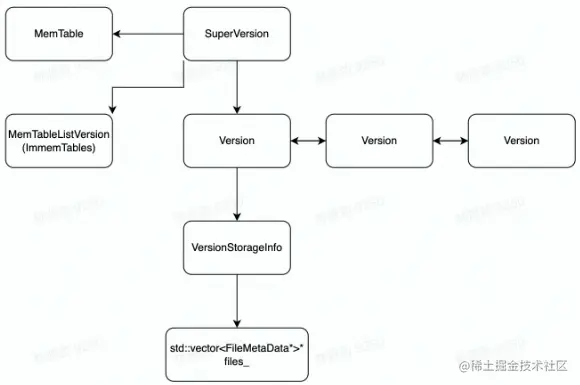

  • RocksDB的数据由3部分组成，MemTable/ lmmemTable / SST。持有这三部分数据并且提供快照功能的组件叫做SuperVersion
  • MemTable和SST的释放依赖于引用计数。对于读取来说，只要拿着SuperVersion，从MemTable 一级一级向下，就能查到记录。拿着SuperVersion不释放，等于是拿到了快照


  • 如果所有读者都给SuperVersion的计数加1，读完后再减1，那么这个原子引用计数器就会成为热点。CPU在多核之间同步缓存是有开销的，核越多开销越大

  • 为了让读操作更好的scale，RocksDB做了一个优化是Thread Local SuperVersionCache

  • 没有 Thread Local 缓存时，读取操作要频繁Acquire和 Release SuperVersion

  • CPU 缓存不友好

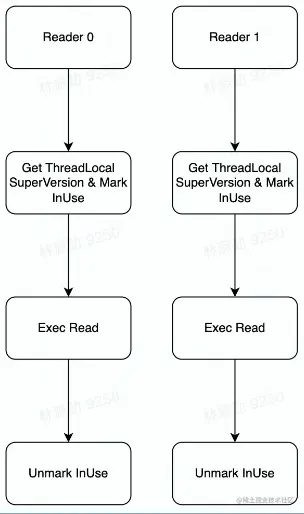

  • 有Thread Local缓存，读取只需要检查一下SuperVersion并标记 ThreadLocal缓存正在使用即可
  • CPU 缓存友好


3.3 LSMT存储引擎的实现- Get & BloomFilter

  • RocksDB的读取在大框架上和B+ Tree类似，就是层层向下

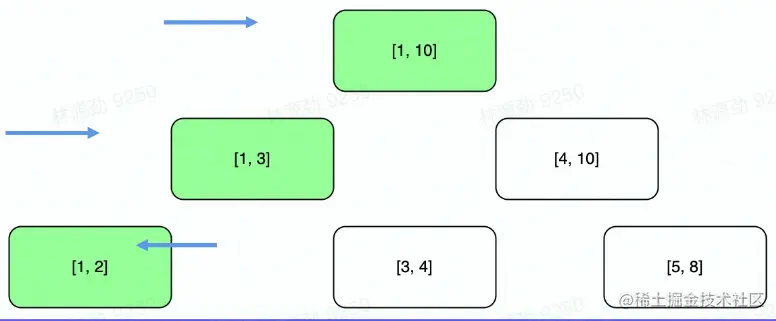

  • 相对于B+Tree，LSMT点查需要访问的数据块更多。为了加速点查，一般LSMT引擎都会在SST中嵌入BloomFilter,[1，10]表示这个索引块存储数据的区间在1-10之间。查询2，就是顺着标绿色的块往下


3.4 LSMT存储引擎的实现Compact - Level

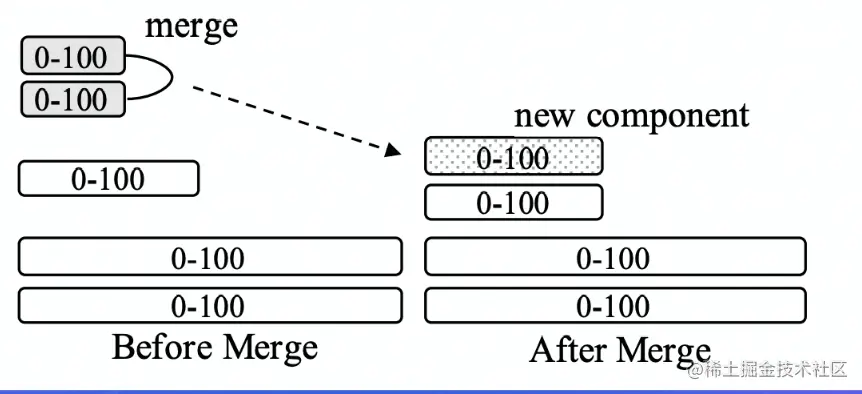

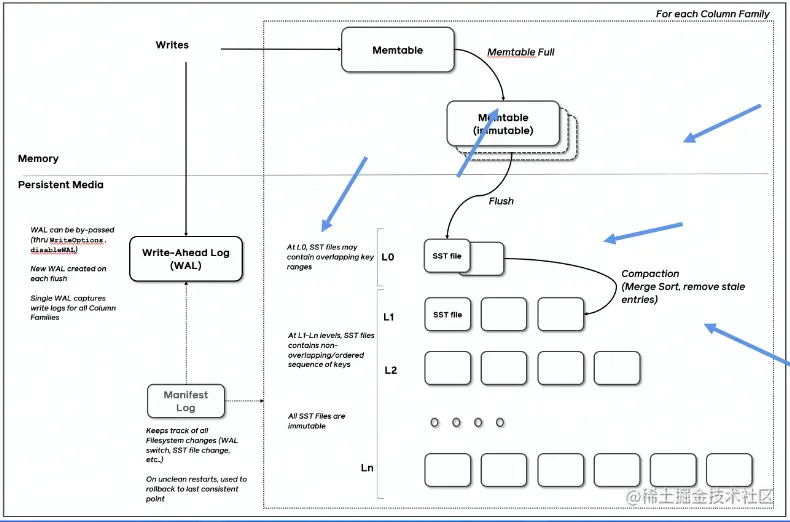

  • Compact在 LSMT中是将Key区间有重叠或无效数据较多的SST进行合并，以此来加速读取或者回收空间。Compact策略可以分为两大类，Level和Tier。下图是Level策略


  • Level策略直接来自于LevelDB，也是 RocksDB 的默认策略。每一个层不允许有SST的Key区间重合

3.5 LSMT存储引擎的实现Compact - Tier

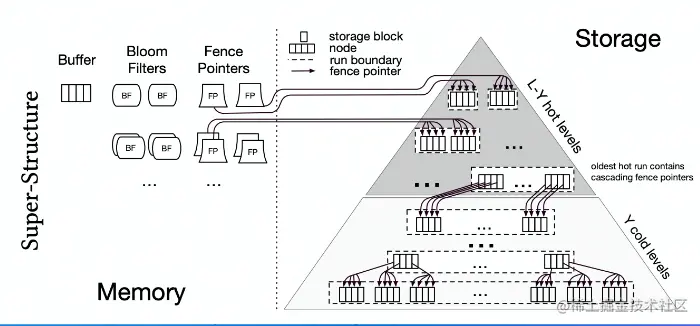

  • Tier策略允许LSMT每层有多个区间重合的SST


三、 LSMT 模型理论分析

1. Cloud-Native LSMT Storage Engine - HBase

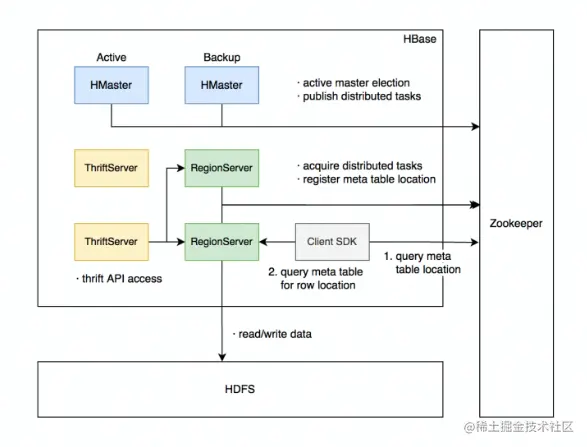

  • RocksDB是单机存储引擎，那么现在都说云原生，HBase比 RocksDB就更「云」一些，SST直接存储于HDFS 上
  • 二者在理论存储模型上都是LSMT

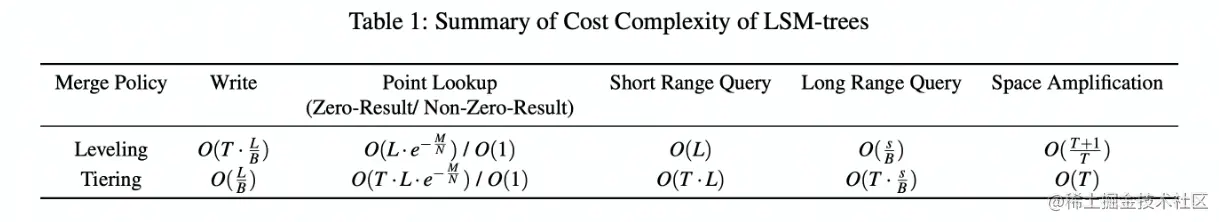

2. LSMT 模型算法复杂度分析

T: size ratio，每层 LSMT 比上一层大多少，L0 大小为 1，则 L1 大小为 T，L2 为 T^2，以此类推

L: level num，LSMT 层数

B: 每个最小的 IO 单位能装载多少条记录

M: 每个 BloomFilter 有多少 bits

N: 每个 BloomFilter 生成时用了多少条 Key

e−MNe^{- \frac{M}{N} }是 BloomFilter 的 false positive rate

S：区间查询的记录数量


2.1 LSMT 模型算法复杂度分析– Level

  • Write：每条记录抵达最底层需要经过 L 次 Compact，每次 Compact Ln 的一个小 SST 和 Ln+1 的一个大 SST。设小 SST 的大小为 1，那么大 SST 的大小则为 T，合并开销是 1+T，换言之将 1 单位的 Ln 的 SST 推到 Ln+1 要耗费 1+T 的 IO，单次 Compact 写放大为 T。每条记录的写入成本为 1/B 次最小单位 IO。三者相乘即得结果

  • Point Lookup：对于每条 Key，最多有 L 个重叠的区间，每个区间都有 BloomFilter，失效率为e−MNe^{- \frac{M}{N} }，只有当 BloomFilter 失效时才会访问下一层。因此二者相乘可得读取的开销。注意，这里不乘 1/B 的原因是写入可以批量提交，但是读取的时候必须对齐到最小读取单元尺寸

2.2 LSMT模型算法复杂度分析- Tier

  • Write：每条记录抵达最底层前同样要经过 L 次 Compact，每次 Compact Ln 中 T 个相同尺寸的 SST 放到 Ln+1。设 SST 大小为 1，那么 T 个 SST Compact 的合并开销是 T，换言之将 T 单位的 Ln 的 SST 推到 Ln+1 要耗费 T 的 IO，单次 Compact 的写放大为 T / T = 1。每条记录的写入成本为 1/B 次最小单位 IO。三者相乘即得结果

  • Point Lookup：对于每条 Key，有 L 层，每层最多有 T 个重叠区间的 SST，对于整个 SST 来说有 T * L 个可能命中的 SST，乘上 BloomFilter 的失效率即可得结果

  • 总结，Tier 策略降低了写放大，增加了读放大和空间放大，Level 策略增加了写放大，降低了读和空间放大

四、 0LSMT存储引擎调优案例与展望

1. LSMT存储引擎调优案例- TerarkDB

  • TerarkDB aka LavaKV是字节跳动内部基于RocksDB深度定制优化的自研LSMT存储引擎，其中完全自研的KV分离功能，上线后取得了巨大的收益

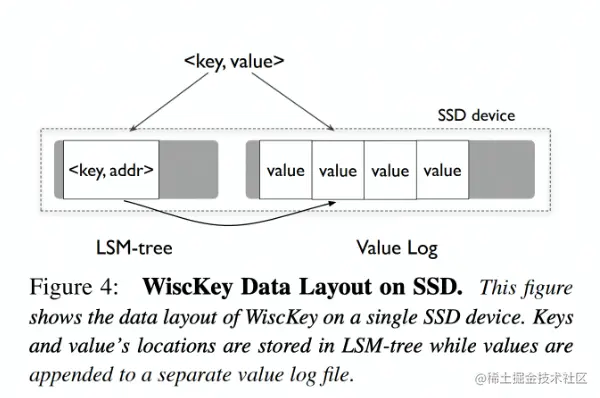

  • KV分离受启发于论文 WiscKey: Separating Keys from Values in sSD-consciousStorage，概括起来就是Value较长的记录的Value单独存储


2. LSMT存储引擎调优案例 TerarkDB & Abase & ByteGraph

  • 图存储场景描述:
    • Key size : 20B ~ 30B
    • Value size:数十KB级别
    • 写多读少
  • 收益结论:

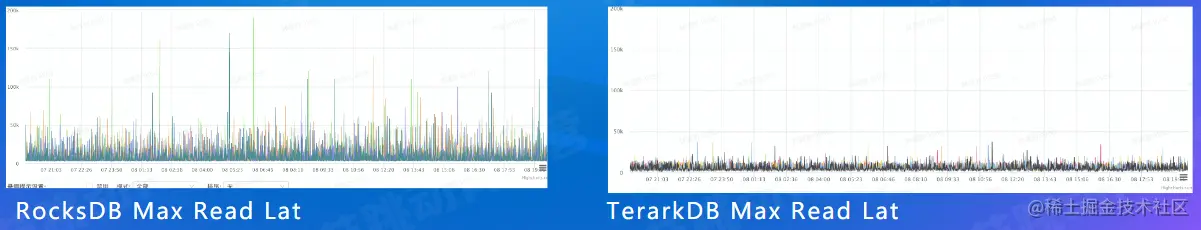

    • 延迟大幅度降低，长尾消失，扛住了比 RocksDB高50%的负载


3. LSMT存储引擎调优案例- TerarkDB & Flink

  • 在字节内部Flink流处理状态存储场景实测
  • 收益结论:
    1. 平均CPU 开销在3个作业上降低了26%~39%
    2. 峰值cDI， .MA .T作业上降低了26%~39%
    3. 平均容量开销在3个作业上降低了17%~31.2%
    4. 直播业务某集群容量不收缩，TerarkDB的schedule TTL GC彻底解决了该问题

4. 存储引擎最新发展趋势–新硬件

  • 随着硬件的发展，软件设计也会随着发生改变。近年来，出现了许多新的存储技术，例如SMR
  • HDD，Zoned SSD / OpenChannel SSD，PMem等。如何在这些新硬件上设计/改进存储引擎是一大研究热点

5. 存储引擎最新发展趋势-新模型

  • 经典LSMT模型是比较简单的，有时候不能应对所有工况，可以提出新的模型来解决问题

6. 存储引擎最新发展趋势-新参数/新工况

  • 已有的模型，在新的或者现有工况下，参数设置的不合理，可以通过更精确的参数设置来提升整体性能

课程总结

  • 单机数据库的ACID特性依赖于存储引擎

  • LSMT存储引擎的顺序写特性更适合现代计算机体系结构

  • LSMT和B+Tree可以用同一模型描述并互相转化

  • Level Compaction策略，降低了读放大和空间放大，增加了写放大

  • Tier Compaction策略，降低了写放大，增大了读放大和空间放大

  • 分布式KV存储，如HBase，背后的理论模型与单机存储引擎RocksDB一样都是LSMT
