ARMnTDMI

ARM处理器状态

ARM状态：32位，处理器执行字方式的ARM指令，处理器在系统上电时默认为ARM状态。

Thumb状态：16位，处理器执行半字方式的Thumb指令。

Thumb代码密度大，比arm状态高30%。

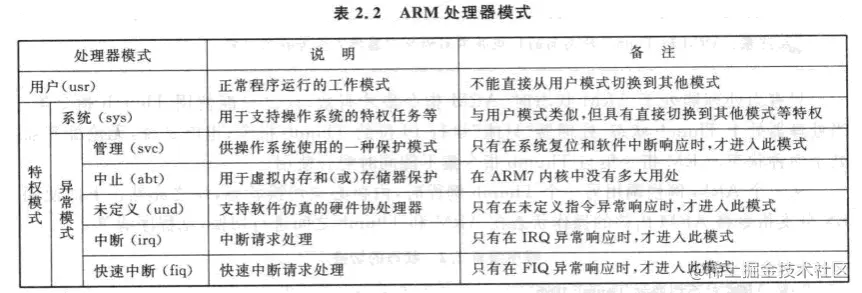

ARM处理器模式

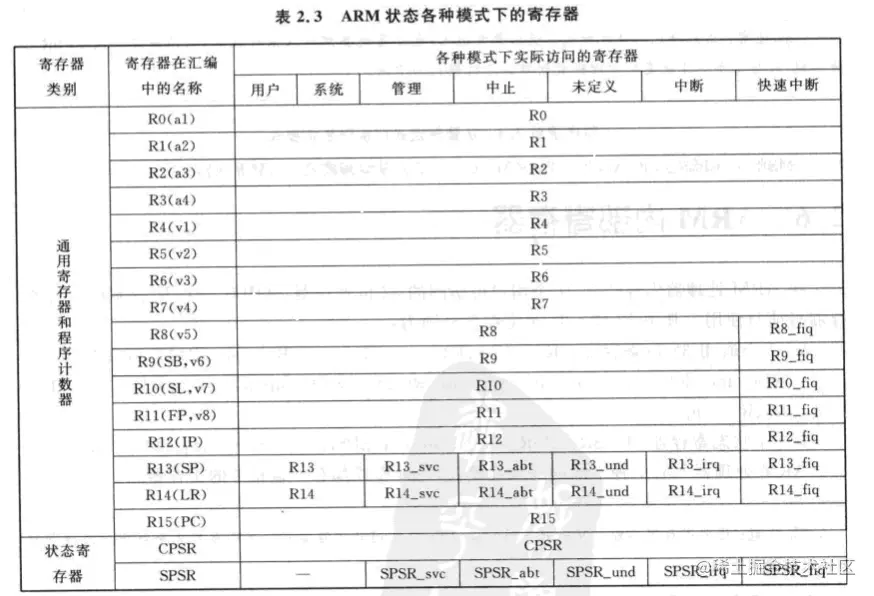

ARM寄存器

arm一共有37个用户可访问的32位寄存器，其中有6个32位宽的状态寄存器目前只使用了其中12位。

31个通用寄存器：r0-r15，r13_svc, r14_svc, r13_abt, r14_abt, r13_und, r14_und, r13_irq, r14_irq, r8_fiq, r9_fiq, r10_fiq, r11_fiq, r12_fiq, r13_fiq, r14_fiq。

6个状态寄存器：CPSR, SPSR_svc, SPSR_abt, SPSR_und, SPSR_irq, SPSR_fiq。

arm处理器共有7种不同的处理器模式，每种模式都有一组相应的寄存器组。

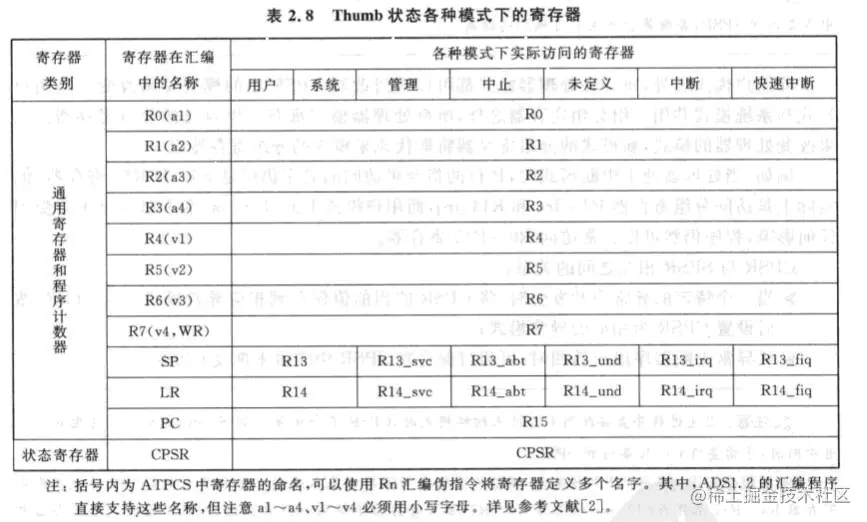

Thumb状态寄存器集是arm状态集的子集。

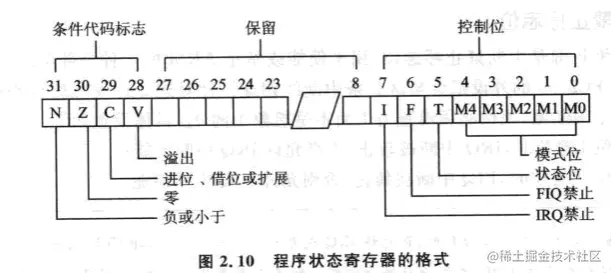

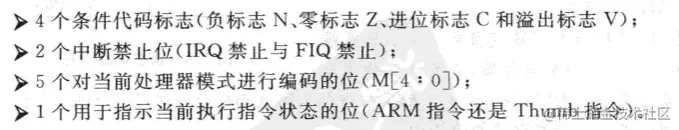

1.当前程序状态寄存器

CPSR:当前程序状态寄存器。监视和控制cpu内部操作。

SPSR:程序状态保存寄存器。 用于保存任务在异常发生之前的CPSR状态的当前值。.

1.1条件代码标志

1.2控制标志位

I、F：中断禁止标志位。

T：处理器状态位。

M0-M4：处理器模式位。

1.2.1 中断禁止标志位

1.2.2 控制位t

​ 表示了正在操作的状态。 是在Thumb状态下还是在ARM状态下。

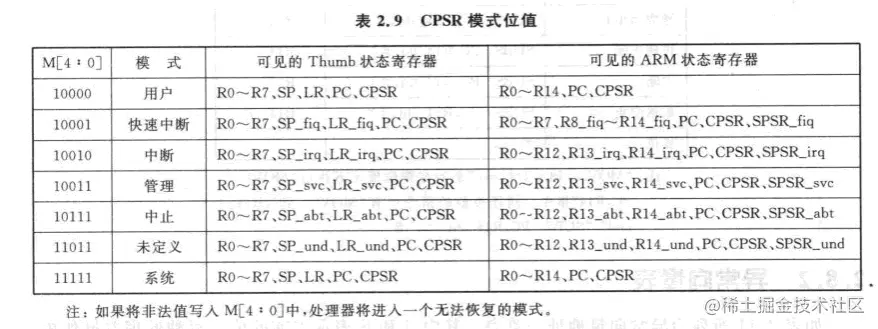

1.2.3 模式控制位

​ 不是所有的组合都表示有效的模式。

1.3 保留位

ARM体系的异常、中断及其向量表

预留......

ARM体系的存储系统

预留......

ARM处理器寻址方式

4.1寄存器寻址

4.2立即寻址

4.3寄存器移位寻址

4.4寄存器间接寻址

4.5基址寻址

4.6多寄存器寻址

4.7堆栈寻址

4.8相对寻址

Thumb汇编指令

Thumb指令集没有协处理器指令、信号量指令以及访问CPSR或SPSR指令。没有乘加指令及64位乘法指令等。

除了分支指令b有条件执行功能外，其他指令均无条件执行。

预留......
