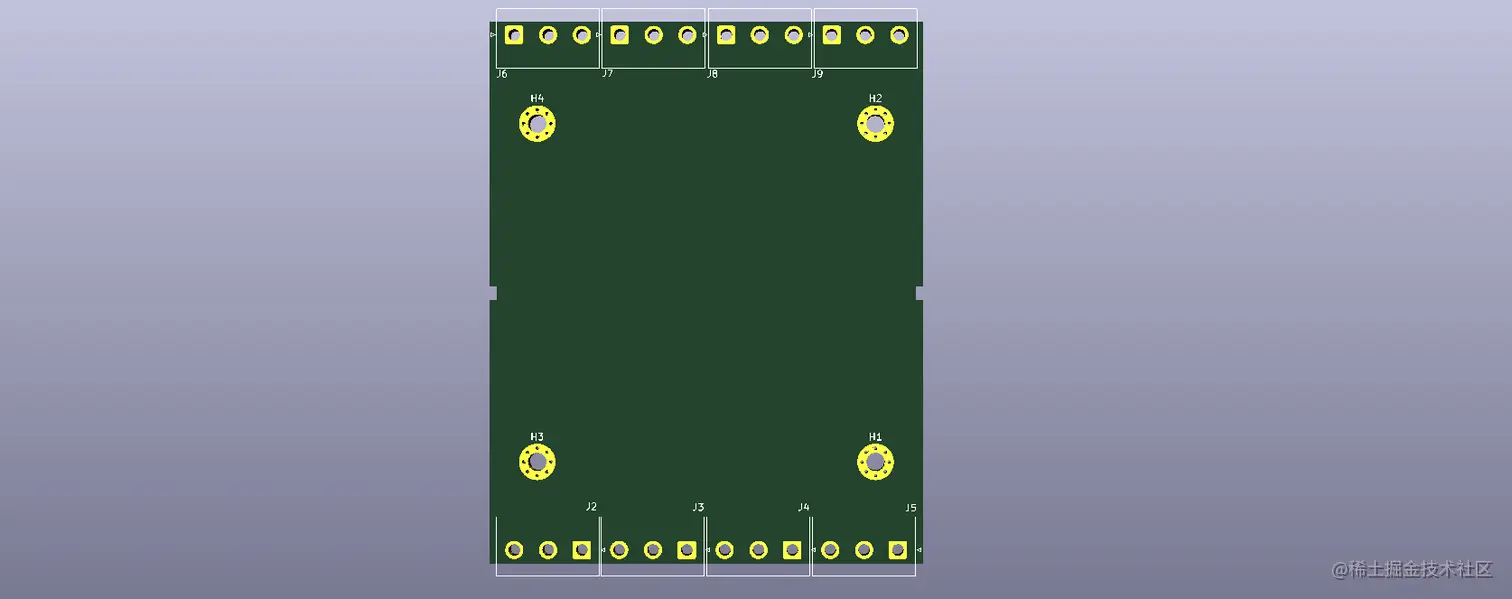

放置安装孔

接线端子我们在上一章已经放置完毕，接下来放置安装孔。
因为我们的设计是采用的公模，所以也不存在设计会根据我们的走线去变更模具，这样只能先放置安装孔，以便后续布局。

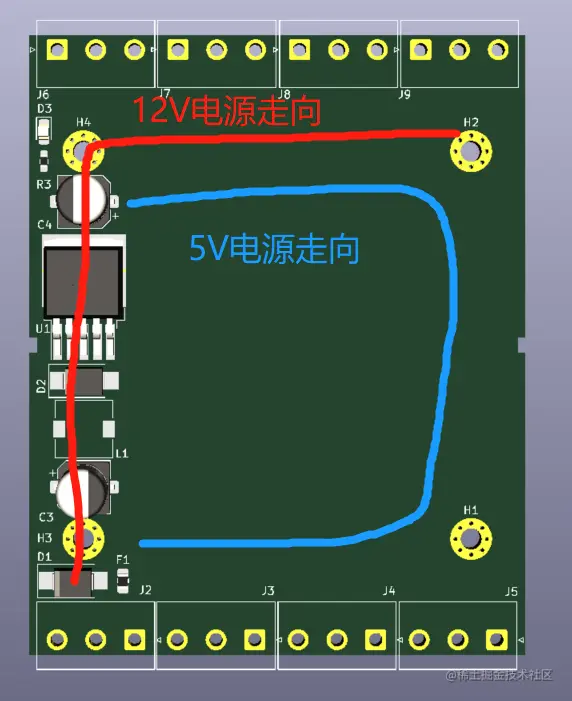

电源布局

电源布局需要注意的因素：

• 提前计算功率，确定电源走线宽度
• 回流二极管一定要靠近IC放置，保证回流路径最短
• 去耦电容靠近引脚放置
• 需要散热的位置增加过孔，必要时绿油开窗
• 如果ic发热较大，需要增加散热板
• 电源走线靠边，加粗，从边到内辐射

CPU外围布局

本板子，mcu布局根据外设接口的位置确定。比如，本次布局中，DI信号朝下，DO信号向上。那么我们要把对应的引脚指向对应的接口，这样方便后期走线。布局的好坏会直接影响到后期走线的方便与否。
通常在布局和走线过程中，会发现有些io的定义并不是很理想，可以适当的根据走线需求去修改和重新定义IO的功能。

• 复位电路需要保证按键容易被按到
• 下载电路尽量靠边放置，方便后期治具制作
• 如果有外部晶振，注意晶振避开高压，高频电路 本例子中，mcu外围比较简单，仅有两个电容&一个复位&一个下载电路。

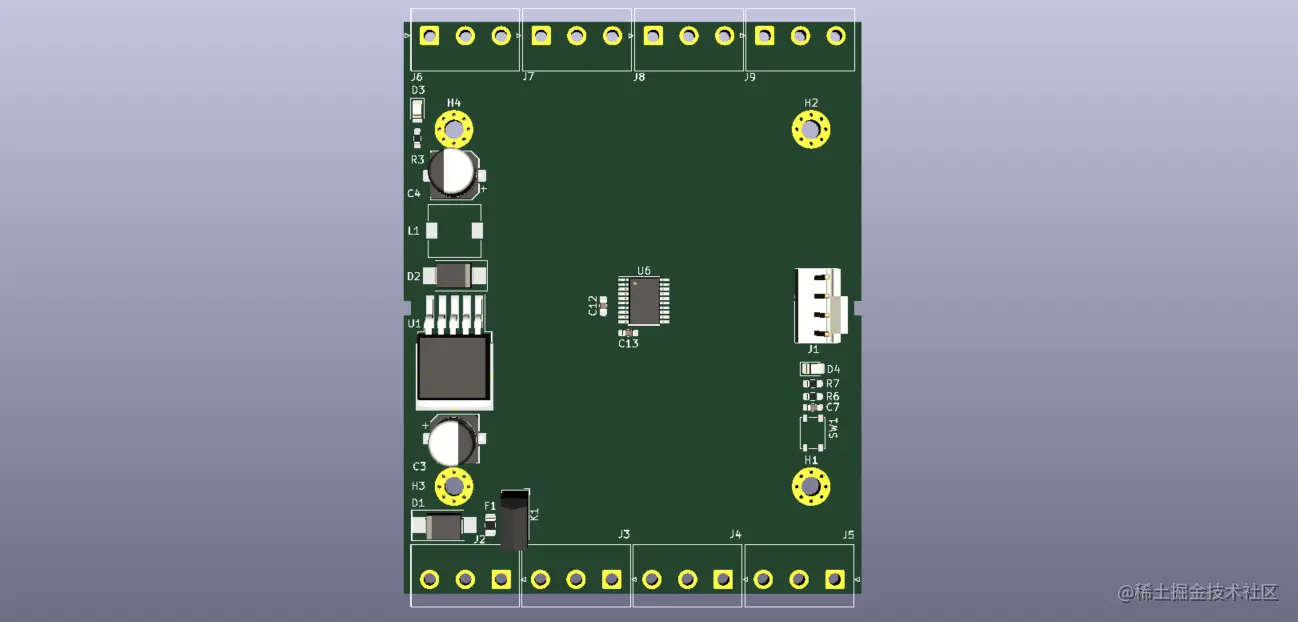

  我们先把mcu的外围摆放好，后续根据DO，DI的位置调整mcu的位置

DHT11布局

温湿度传感器的布局，首先要考虑外壳的高度是否可以放下传感器。（本例子中，外壳中间高，两边低，因此将温湿度传感器放置到中轴线上）

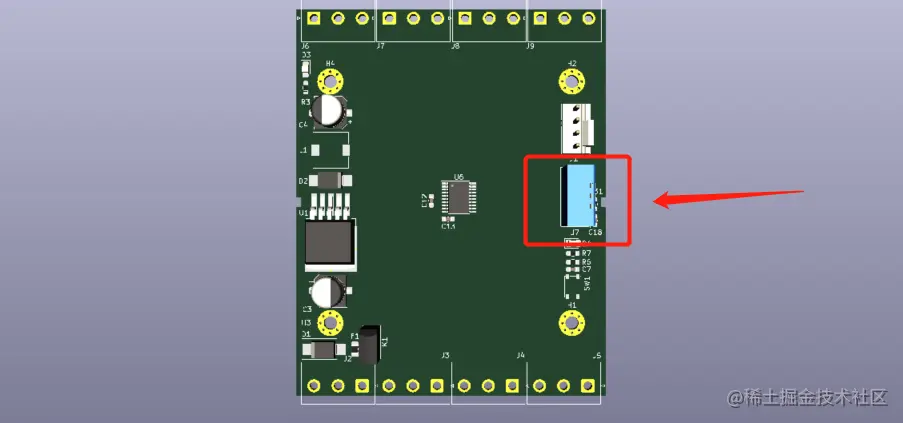

另外，本例中的电源靠左，既然是为了测量环境的温湿度，我们需要尽量避免发热元器件对温湿度测量的干扰。我们将温湿度传感器放置到右边靠边的位置。如下图：

下一章节讲解剩余的布局，在DO布局过程中，我们还需要为继电器创建新的封装
