这是我参与「第四届青训营 」笔记创作活动的的第9天

1、什么是数据可视化

数据可视化是指将数据通过图表的方式传递出来，让用户能够快速、准确地理解所要表达的信息，从而提高沟通效率。

简单总结为将数据转换成可视化形式的东西（例如统计图，关系图，地图等）

  • 生活中的数据可视化


2、数据可视化分类

  • 科学可视化

    围绕科学领域，包括科学医学领域的实验数据的直观展示

  • 信息可视化

    更加抽象的或非结构化的数据结合，包括文本或层次结构或地图的直观展示

3、为什么要数据可视化

数据可视化可以记录信息，进行分析推理，证实假设，包括思想的交流

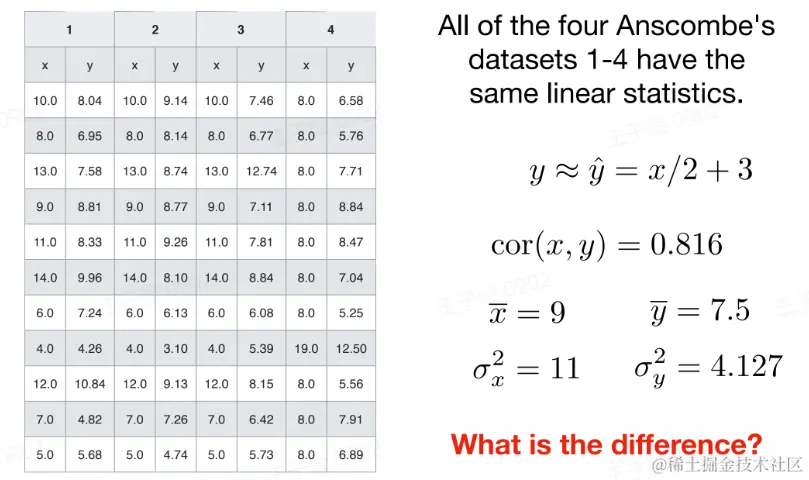

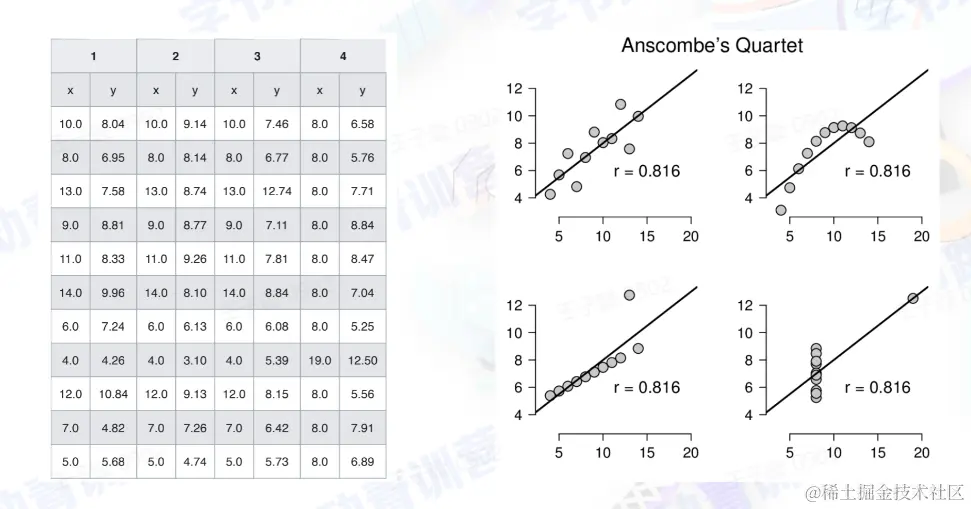

【举例：安斯库姆四重奏】

以下表格有四组二维数据的点集，如何找出这些数据的差异


通过二维的数据可视化，可以很快发现，这四组数据具有非常不一样的分布规律，所以可以通过数据可视化进行分析推理


4、可视化设计原则和方法

  • 错误的可视化呈现 image-20220815220246294.png

    这些可视化很有可能会带来误导

可视化设计原则

能够正确地表达数据中的信息而不产生偏差与歧义

常见的错误可视化

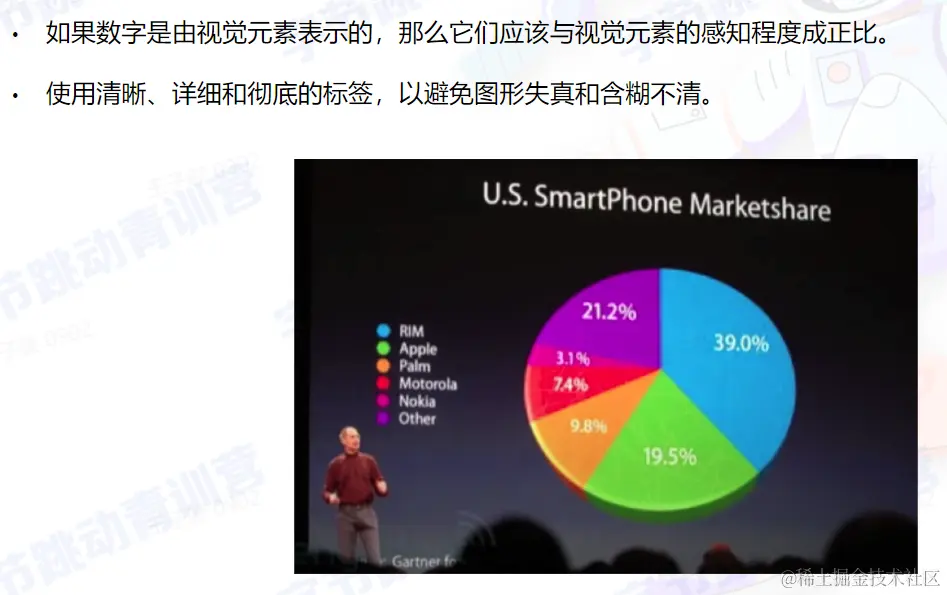

  • 透视失真


由于近大远小，绿色和紫色发生了透视失真，绿色看起来比紫色大一点，为此达到了宣传的目的

  • 图形设计&数据尺度


从0到60，每个大格间隔区间为20，而从60到260每个大格间隔为40，如果把60给抹掉，让我们自己联想，我们可能会想成80，也就是错误的判断了

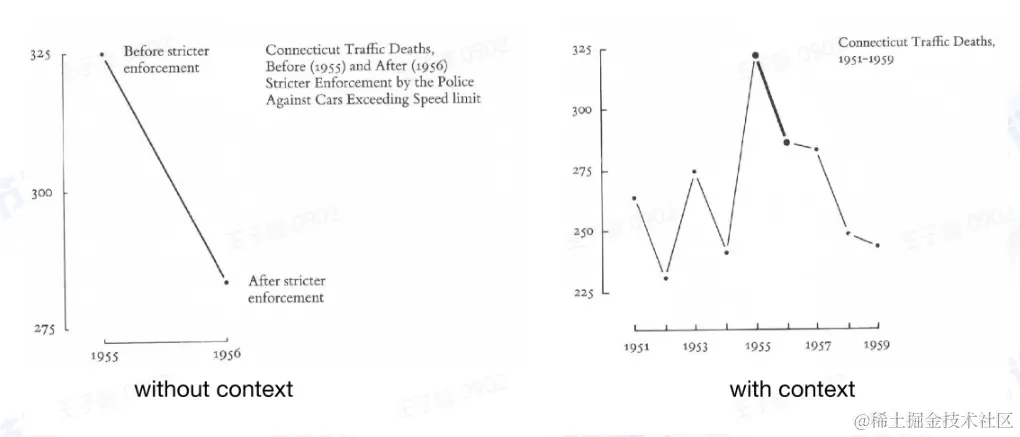

  • 数据上下文


    数据上下文要补全

衡量可视化设计原则是否优秀

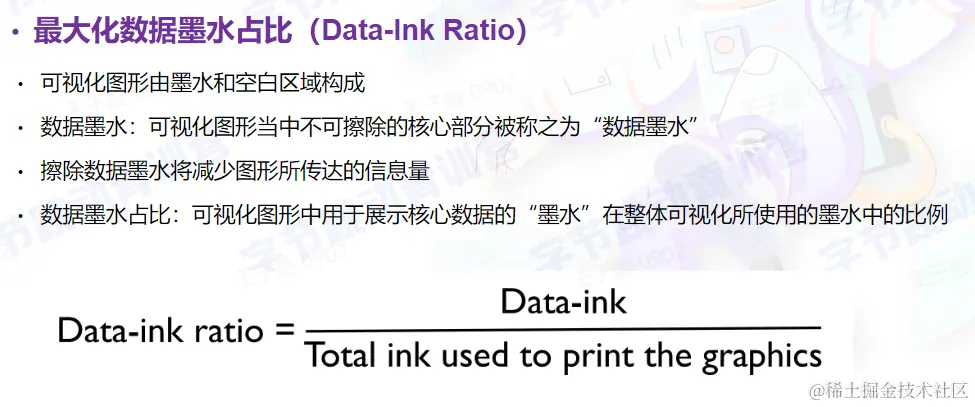

最大化数据墨水占比（Data-Ink Ratio）

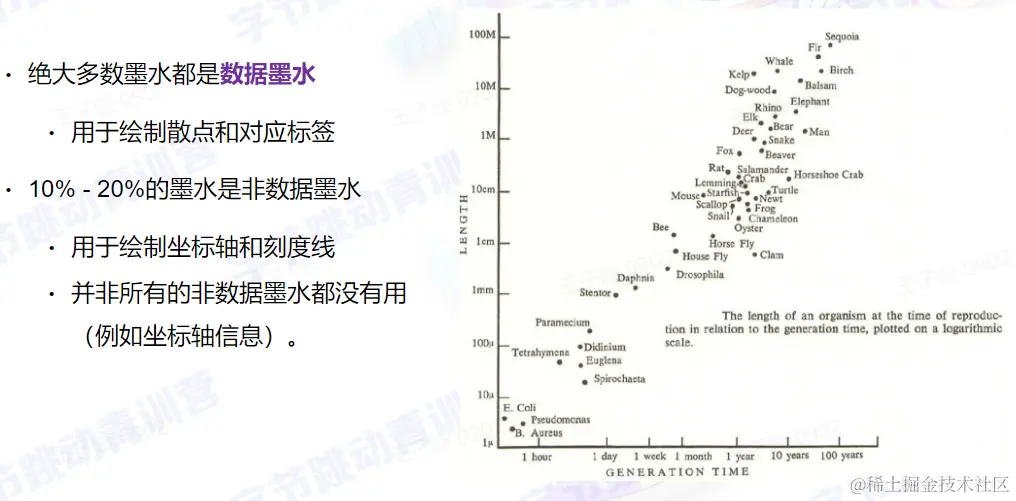

提高Data-Ink Ratio


可视化设计方法

  • 最重要的是展现数据

  • 合理范围内，最大化数据墨水占比

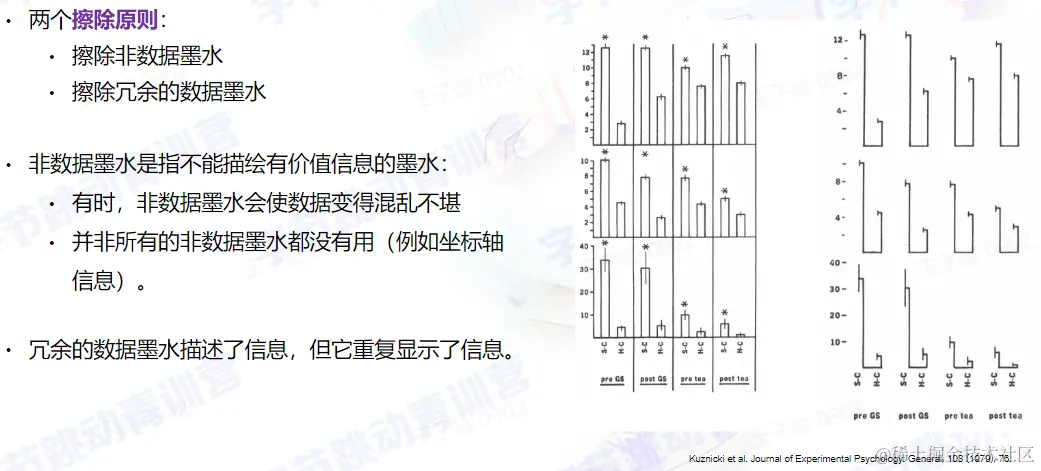

    • 擦除非数据墨水
    • 擦除冗余的数据墨水

5、视觉感知

可视化致力于外部认知，也就是说，怎样利用大脑以外的资源来增强大脑本身的认知能力

什么是视觉感知

感知：指客观事物通过人的感觉器官在人脑中形成的直接反映

感觉器官：眼、耳、鼻、神经末梢

视觉感知：就是客观事物通过人的视觉在人脑中形成的直接反映

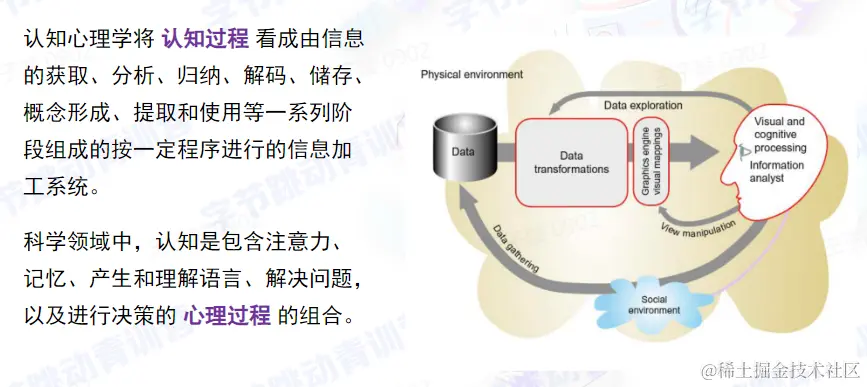

认知过程


相对判断和视觉假象

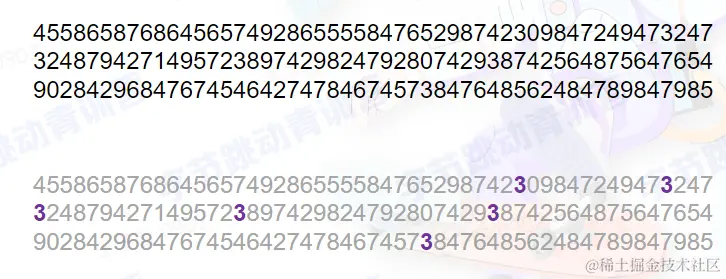

找出3

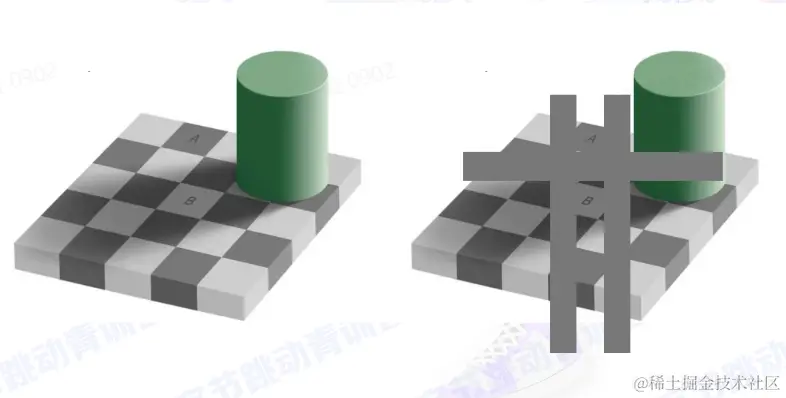

AB方块颜色是一样的

结论
  • 人类视觉系统观察的是变化，而不是绝对值，并且容易被边界吸引
  • 在可视化设计中，设计者需要充分考虑到人类感知系统的这些现象，以使得设计的可视化结果不会存在阻碍或误导用户的可视化元素
格式塔理论
格式塔学派


格式塔理论

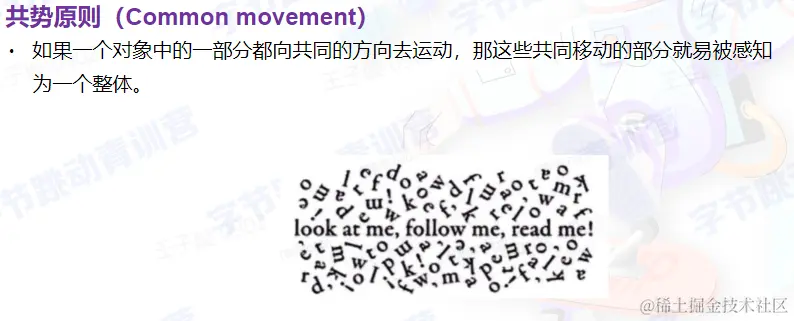

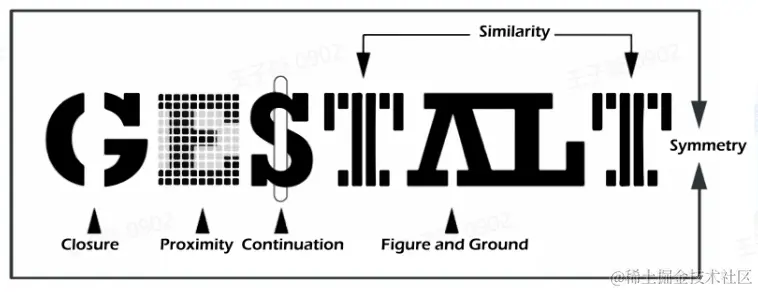

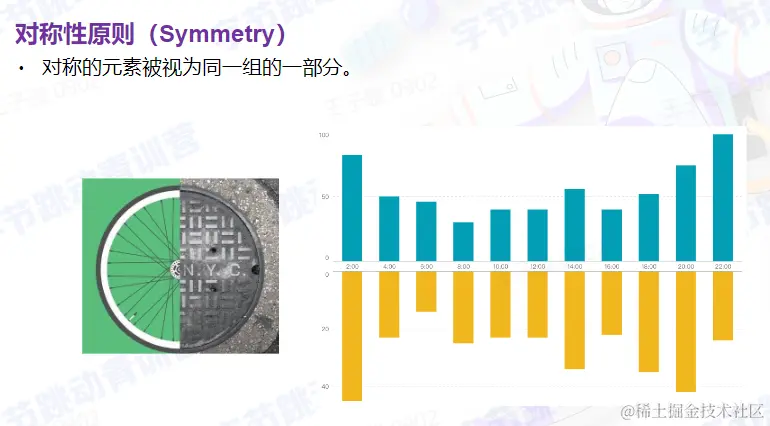

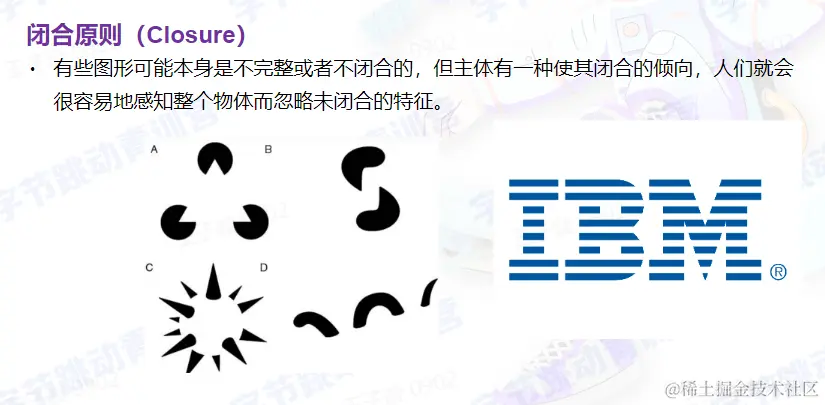

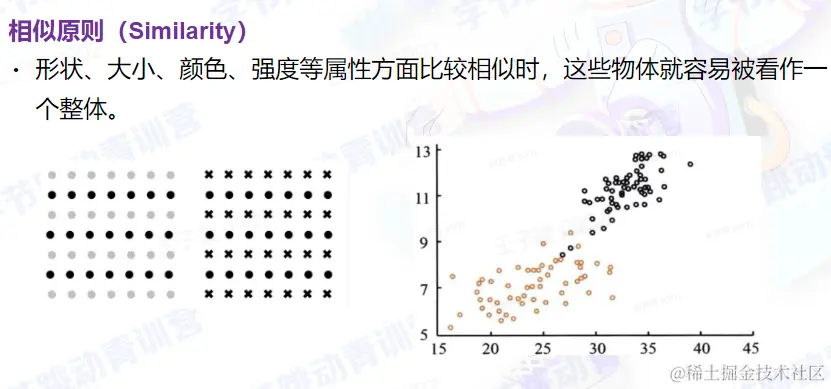

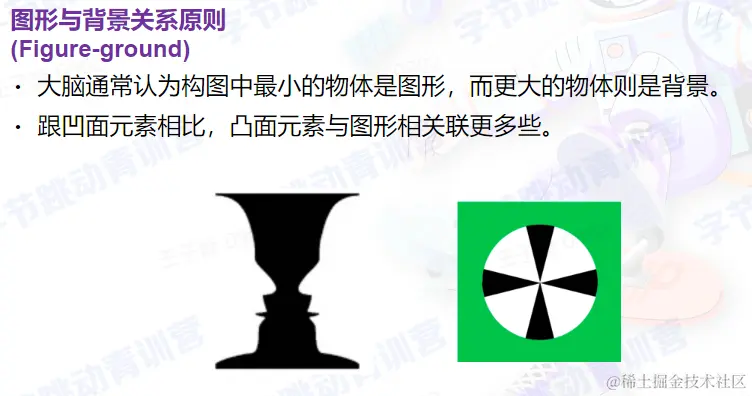

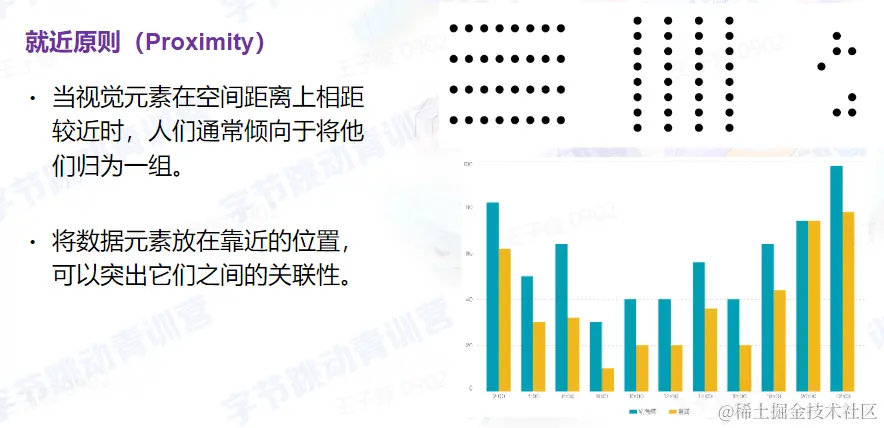

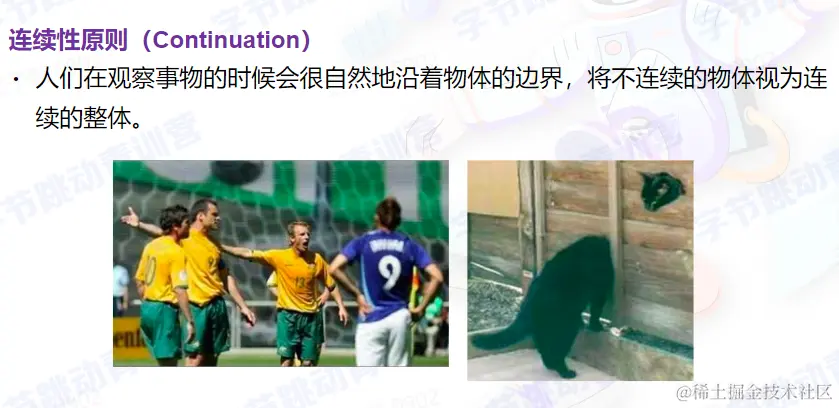

格式塔理论原则









6、视觉编码

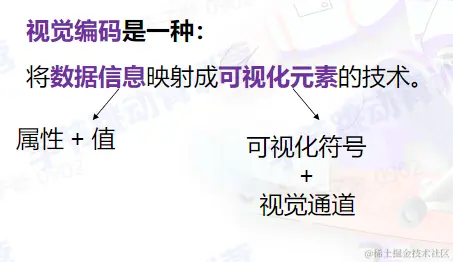

视觉编码（Visual Encoding）

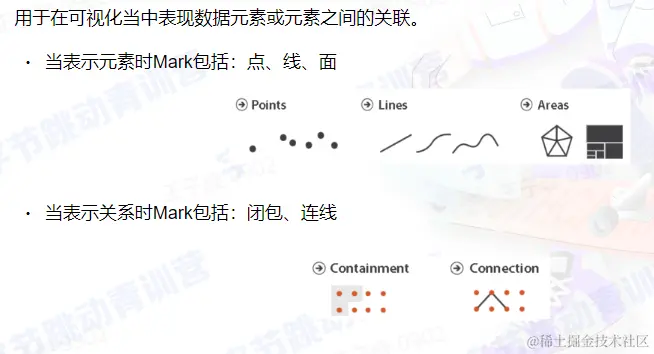

可视化符号（Mark）

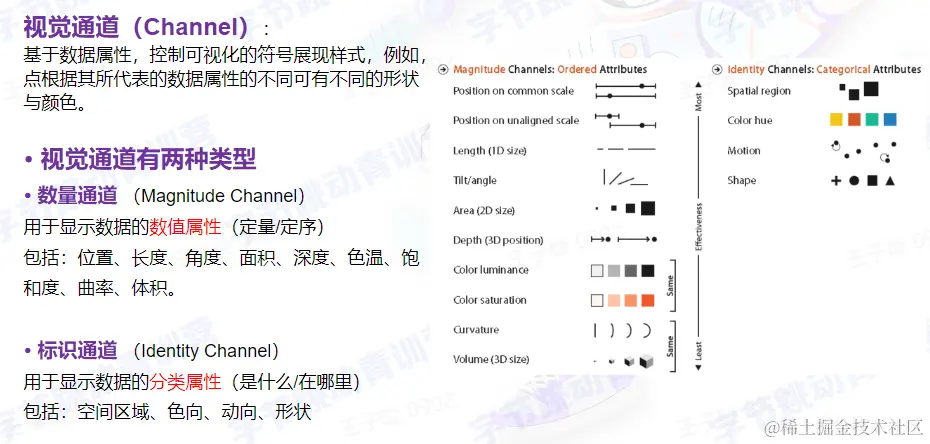

视觉通道

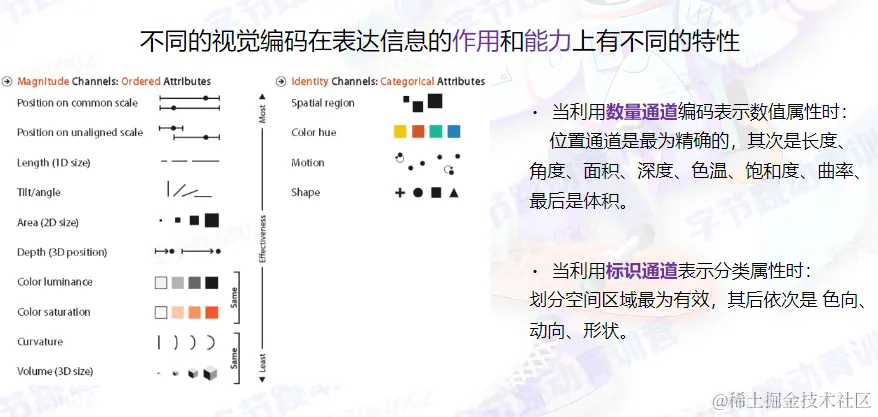

视觉编码的优先级

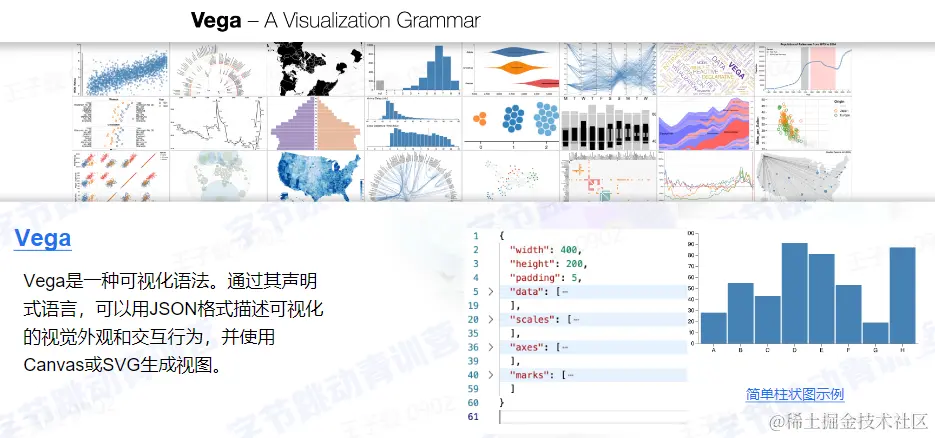

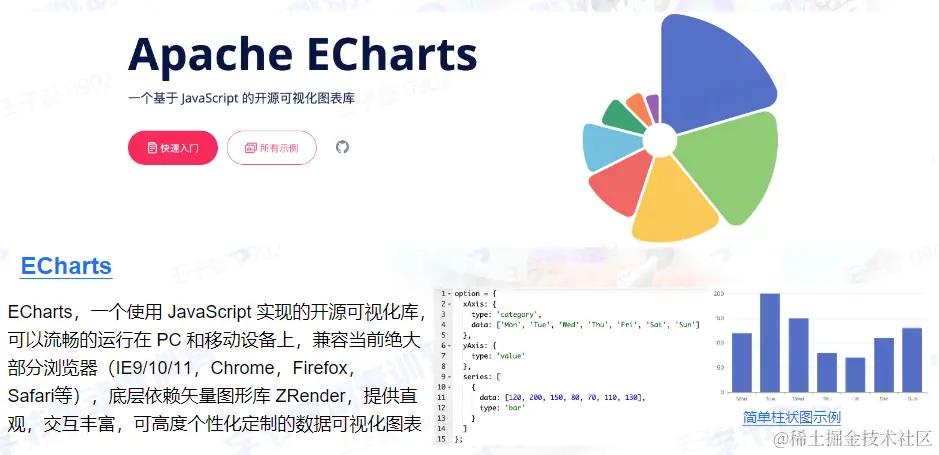

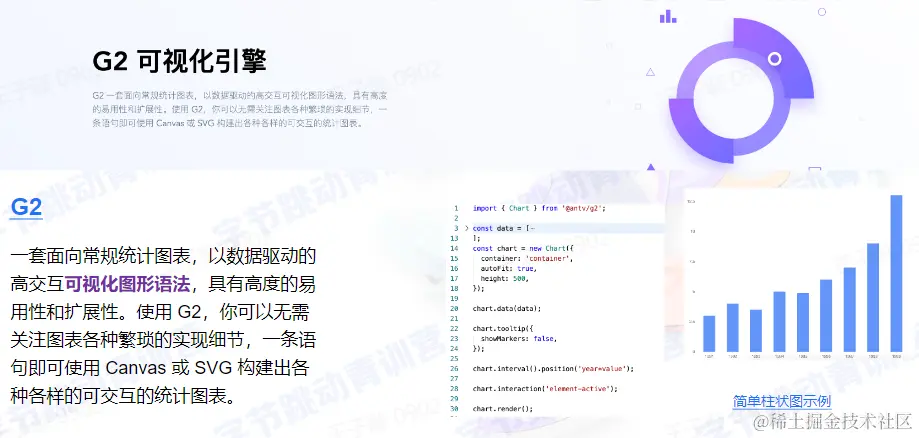

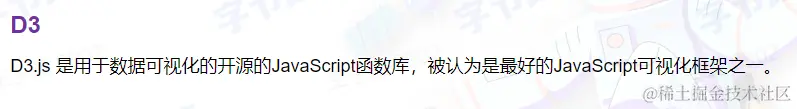

7、前端可视化工具库

8、总结

数据可视化能够让用户从大量数据中直观得得到最有用的、最有价值的数据，数据通过图表或图形等显示出来，能够让用户轻松识别，数据更加易于理解，并从中得到需要的结论。并且数据可视化的表现形式非常多样，也可以借助前端可视化工具库。能够正确恰当地使用数据可视化，是我们需要学习和为之努力的。
