fenv.h 的函数定义
可以明显地看出，函数定义分为四类：
- 管理异常 flag 位的
- 管理浮点数舍入方向的
- 管理整体环境变量的
- 管理异常整体控制的
44 // fenv was always available on x86.
45 #if __ANDROID_API__ >= 21 || defined(__i386__)
46 int feclearexcept(int __exceptions) __INTRODUCED_IN_ARM(21) __INTRODUCED_IN_X86(9);
47 int fegetexceptflag(fexcept_t* __flag_ptr, int __exceptions) __INTRODUCED_IN_ARM(21) __INTRODUCED_IN_X86(9);
48 int feraiseexcept(int __exceptions) __INTRODUCED_IN_ARM(21) __INTRODUCED_IN_X86(9);
49 int fesetexceptflag(const fexcept_t* __flag_ptr, int __exceptions) __INTRODUCED_IN_ARM(21) __INTRODUCED_IN_X86(9);
50 int fetestexcept(int __exceptions) __INTRODUCED_IN_ARM(21) __INTRODUCED_IN_X86(9);
51
52 int fegetround(void) __INTRODUCED_IN_ARM(21) __INTRODUCED_IN_X86(9);
53 int fesetround(int __rounding_mode) __INTRODUCED_IN_ARM(21) __INTRODUCED_IN_X86(9);
54
55 int fegetenv(fenv_t* __env) __INTRODUCED_IN_ARM(21) __INTRODUCED_IN_X86(9);
56 int feholdexcept(fenv_t* __env) __INTRODUCED_IN_ARM(21) __INTRODUCED_IN_X86(9);
57 int fesetenv(const fenv_t* __env) __INTRODUCED_IN_ARM(21) __INTRODUCED_IN_X86(9);
58 int feupdateenv(const fenv_t* __env) __INTRODUCED_IN_ARM(21) __INTRODUCED_IN_X86(9);
59
60 int feenableexcept(int __exceptions) __INTRODUCED_IN_ARM(21) __INTRODUCED_IN_X86(9);
61 int fedisableexcept(int __exceptions) __INTRODUCED_IN_ARM(21) __INTRODUCED_IN_X86(9);
62 int fegetexcept(void) __INTRODUCED_IN_ARM(21) __INTRODUCED_IN_X86(9);
63 #else
64 /* Defined as inlines for pre-21 ARM. */
65 #endif

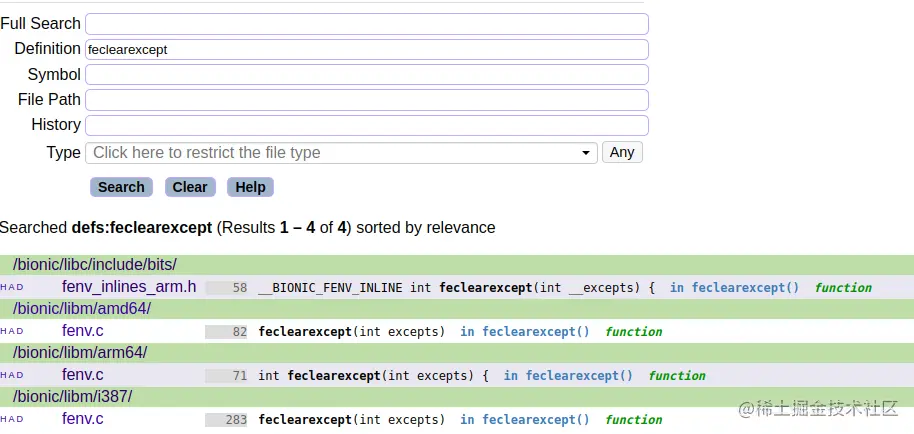

查看其对应的实现.c 文件
只发现了 amd64，arm64，i387 的实现，具体该选择哪一个呢？我们来看看具体的编译情况。
www.aospxref.com/android-12.…\
22 cc_library {
23 name: "libm",
24 defaults: ["linux_bionic_supported"],
25 ramdisk_available: true,
26 vendor_ramdisk_available: true,
27 recovery_available: true,
28 static_ndk_lib: true,
29
30 whole_static_libs: ["libarm-optimized-routines-math"],
31
...
285 // arch-specific settings
286 arch: {
287 arm: {
288 srcs: [
289 "arm/fenv.c",
290 ],
...
314 arm64: {
315 srcs: [
316 "arm64/fenv.c",
317 "arm64/lrint.S",
318 "arm64/sqrt.S",
319 ],
347 x86: {
348 srcs: [
349 "i387/fenv.c",
...
416 x86_64: {
417 srcs: [
418 "amd64/fenv.c",
可以知道，x86_64 使用的是 amd64/fenv.c 的实现，接下我我们就分析该文件中的具体实现。
www.aospxref.com/android-12.…\
管理异常 flag 位
feclearexcept---清空异常检测
作用是清空输入指定的异常，不进行监控。
77 /*
78 * The feclearexcept() function clears the supported floating-point exceptions
79 * represented by `excepts'.
80 */
81 int
82 feclearexcept(int excepts)
83 {
84 fenv_t fenv;
85 unsigned int mxcsr;
86
87 excepts &= FE_ALL_EXCEPT;
88
89 /* Store the current x87 floating-point environment */
90 __asm__ __volatile__ ("fnstenv %0" : "=m" (fenv));
91
92 /* Clear the requested floating-point exceptions */
93 fenv.__x87.__status &= ~excepts;
94
95 /* Load the x87 floating-point environent */
96 __asm__ __volatile__ ("fldenv %0" : : "m" (fenv));
97
98 /* Same for SSE environment */
99 __asm__ __volatile__ ("stmxcsr %0" : "=m" (mxcsr));
100 mxcsr &= ~excepts;
101 __asm__ __volatile__ ("ldmxcsr %0" : : "m" (mxcsr));
102
103 return (0);
104 }
通过代码，可以看到，首先将输入值与 FE_ALL_EXCEPT 做按位与，截断操作数据，保证后续操作是针对有效的异常位；通过__asm__汇编嵌入语句，fnstenv 获取当前的环境变量，然后使用取反再按位与的操作，将想要清除的异常位置为 0，保留其它位，变量为 fenv.__x87.__status；然后 fldenv 加载修改后的环境变量；相同的操作对 SSE(Streaming SIMD Extensions) 环境变量进行处理，主要是对 MXCSR 寄存器进行操作，该寄存器也是管理浮点数运算相关的。
feraiseexcept---更新异常检测
使用输入值更新异常检测环境信息，主要的逻辑还是在 fesetexceptflag 函数中
131 /*
132 * The feraiseexcept() function raises the supported floating-point exceptions
133 * represented by the argument `excepts'.
134 *
135 * The standard explicitly allows us to execute an instruction that has the
136 * exception as a side effect, but we choose to manipulate the status register
137 * directly.
138 *
139 * The validation of input is being deferred to fesetexceptflag().
140 */
141 int
142 feraiseexcept(int excepts)
143 {
144 excepts &= FE_ALL_EXCEPT;
145
146 fesetexceptflag((fexcept_t *)&excepts, excepts);
147 __asm__ __volatile__ ("fwait");
148
149 return (0);
150 }
fesetexceptflag---设置异常检测 tag
相关的汇编操作与 feclearexcept 类似，这次 set 操作的两个输入值其实是同一个值，一个只读，一个可改写，对位运算进行两次校验，保证修改正确。
152 /*
153 * This function sets the floating-point status flags indicated by the argument
154 * `excepts' to the states stored in the object pointed to by `flagp'. It does
155 * NOT raise any floating-point exceptions, but only sets the state of the flags.
156 */
157 int
158 fesetexceptflag(const fexcept_t *flagp, int excepts)
159 {
160 fenv_t fenv;
161 unsigned int mxcsr;
162
163 excepts &= FE_ALL_EXCEPT;
164
165 /* Store the current x87 floating-point environment */
166 __asm__ __volatile__ ("fnstenv %0" : "=m" (fenv));
167
168 /* Set the requested status flags */
169 fenv.__x87.__status &= ~excepts;
170 fenv.__x87.__status |= *flagp & excepts;
171
172 /* Load the x87 floating-point environent */
173 __asm__ __volatile__ ("fldenv %0" : : "m" (fenv));
174
175 /* Same for SSE environment */
176 __asm__ __volatile__ ("stmxcsr %0" : "=m" (mxcsr));
177 mxcsr &= ~excepts;
178 mxcsr |= *flagp & excepts;
179 __asm__ __volatile__ ("ldmxcsr %0" : : "m" (mxcsr));
180
181 return (0);
182 }
fegetexceptflag---读取异常检测 tag
获取对应的异常信息，注意，这里从两个地方获取之后做了与操作，然后返回值通过 flagp 返回
106 /*
107 * The fegetexceptflag() function stores an implementation-defined
108 * representation of the states of the floating-point status flags indicated by
109 * the argument excepts in the object pointed to by the argument flagp.
110 */
111 int
112 fegetexceptflag(fexcept_t *flagp, int excepts)
113 {
114 unsigned short status;
115 unsigned int mxcsr;
116
117 excepts &= FE_ALL_EXCEPT;
118
119 /* Store the current x87 status register */
120 __asm__ __volatile__ ("fnstsw %0" : "=am" (status));
121
122 /* Store the MXCSR register */
123 __asm__ __volatile__ ("stmxcsr %0" : "=m" (mxcsr));
124
125 /* Store the results in flagp */
126 *flagp = (status | mxcsr) & excepts;
127
128 return (0);
129 }
fetestexcept---检测异常标志位
测试对应的标志位，原理与 get 操作基本一致，但是返回值是对应的 flag 信息
184 /*
185 * The fetestexcept() function determines which of a specified subset of the
186 * floating-point exception flags are currently set. The `excepts' argument
187 * specifies the floating-point status flags to be queried.
188 */
189 int
190 fetestexcept(int excepts)
191 {
192 unsigned short status;
193 unsigned int mxcsr;
194
195 excepts &= FE_ALL_EXCEPT;
196
197 /* Store the current x87 status register */
198 __asm__ __volatile__ ("fnstsw %0" : "=am" (status));
199
200 /* Store the MXCSR register state */
201 __asm__ __volatile__ ("stmxcsr %0" : "=m" (mxcsr));
202
203 return ((status | mxcsr) & excepts);
204 }
管理浮点数舍入方向
fegetround---读取舍入信息
通过 fnstcw 指令获取返回值 control，并与 X87_ROUND_MASK 做按位与之后返回，也是为了保证是四个有效值中的一个。
46 #define X87_ROUND_MASK (FE_TONEAREST | FE_DOWNWARD | FE_UPWARD | FE_TOWARDZERO)
...
206 /*
207 * The fegetround() function gets the current rounding direction.
208 */
209 int
210 fegetround(void)
211 {
212 unsigned short control;
213
214 /*
215 * We assume that the x87 and the SSE unit agree on the
216 * rounding mode. Reading the control word on the x87 turns
217 * out to be about 5 times faster than reading it on the SSE
218 * unit on an Opteron 244.
219 */
220 __asm__ __volatile__ ("fnstcw %0" : "=m" (control));
221
222 return (control & X87_ROUND_MASK);
223 }
fesetround---设置舍入信息
fesetround 的操作略微复杂：先验证输入 round 值得有效性，通过位运算处理，如果还不为 0，说明输入参数是非法的，不为四个有效值的组合，直接返回-1 表示 error；通过 fnstcw/fldcw 读写寄存器，将有效信息写入寄存器。注意这里 MXCSR 寄存器是 32 位位宽，它的具体信息如下：

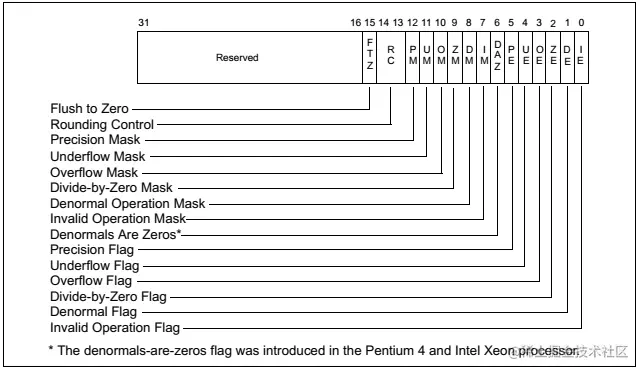

- SIMD 浮点异常的标志位与掩码位
- SIMD 浮点操作的舍入控制域
- 下溢清零标志位（flush-to-zero），控制当 SIMD 浮点操作出现下溢时的结果
- 非规格化数据作零标志位（denormals-are-zero），控制当 SIMD 浮点操作处理遇到非规格化源操作数时的行为
所以进行舍入控制时，原本 FE_TONEAREST 0x000，FE_DOWNWARD 0x400，FE_UPWARD 0x800，FE_TOWARDZERO 0xc00 进行移位，对应上面的 0x000，0x2000，0x4000，0x6000，分别是
- flush-to-zero 为 0，round control 为 0：默认最近舍入
- flush-to-zero 为 0，round control 为 2：向下舍入
- flush-to-zero 为 1，round control 为 0：向上舍入
- flush-to-zero 为 1，round control 为 2：向下舍入，且绝对值最近的
46 #define X87_ROUND_MASK (FE_TONEAREST | FE_DOWNWARD | FE_UPWARD | FE_TOWARDZERO)
47 #define SSE_ROUND_SHIFT 3
225 /*
226 * The fesetround() function establishes the rounding direction represented by
227 * its argument `round'. If the argument is not equal to the value of a rounding
228 * direction macro, the rounding direction is not changed.
229 */
230 int
231 fesetround(int round)
232 {
233 unsigned short control;
234 unsigned int mxcsr;
235
236 /* Check whether requested rounding direction is supported */
237 if (round & ~X87_ROUND_MASK)
238 return (-1);
239
240 /* Store the current x87 control word register */
241 __asm__ __volatile__ ("fnstcw %0" : "=m" (control));
242
243 /* Set the rounding direction */
244 control &= ~X87_ROUND_MASK;
245 control |= round;
246
247 /* Load the x87 control word register */
248 __asm__ __volatile__ ("fldcw %0" : : "m" (control));
249
250 /* Same for the SSE environment */
251 __asm__ __volatile__ ("stmxcsr %0" : "=m" (mxcsr));
252 mxcsr &= ~(X87_ROUND_MASK << SSE_ROUND_SHIFT);
253 mxcsr |= round << SSE_ROUND_SHIFT;
254 __asm__ __volatile__ ("ldmxcsr %0" : : "m" (mxcsr));
255
256 return (0);
257 }
管理整体环境变量
fegetenv---获取环境变量
通过对应的汇编命令返回对应的数据结构，如 x87 整体的数据，MXCSR 寄存器值，最后使用 fldcw 再更新__control 的值(控制舍入的寄存器位)
259 /*
260 * The fegetenv() function attempts to store the current floating-point
261 * environment in the object pointed to by envp.
262 */
263 int
264 fegetenv(fenv_t *envp)
265 {
266 /* Store the current x87 floating-point environment */
267 __asm__ __volatile__ ("fnstenv %0" : "=m" (*envp));
268
269 /* Store the MXCSR register state */
270 __asm__ __volatile__ ("stmxcsr %0" : "=m" (envp->__mxcsr));
271
272 /*
273 * When an FNSTENV instruction is executed, all pending exceptions are
274 * essentially lost (either the x87 FPU status register is cleared or
275 * all exceptions are masked).
276 *
277 * 8.6 X87 FPU EXCEPTION SYNCHRONIZATION -
278 * Intel(R) 64 and IA-32 Architectures Softare Developer's Manual - Vol1
279 */
280 __asm__ __volatile__ ("fldcw %0" : : "m" (envp->__x87.__control));
281
282 return (0);
283 }
feholdexcept---保存异常然后 Reset 打开所有异常
该函数会将当前的状态保存到入参中，然后将所有的异常检测都打开，后面可以通过前面保存的状态重新恢复之前的状态，类似一个快照，在代码中的某些部分不能够屏蔽异常，所以需要先保存快照，然后等这段代码过之后再重新屏蔽异常。
285 /*
286 * The feholdexcept() function saves the current floating-point environment
287 * in the object pointed to by envp, clears the floating-point status flags, and
288 * then installs a non-stop (continue on floating-point exceptions) mode, if
289 * available, for all floating-point exceptions.
290 */
291 int
292 feholdexcept(fenv_t *envp)
293 {
294 unsigned int mxcsr;
295
296 /* Store the current x87 floating-point environment */
297 __asm__ __volatile__ ("fnstenv %0" : "=m" (*envp));
298
299 /* Clear all exception flags in FPU */
300 __asm__ __volatile__ ("fnclex");
301
302 /* Store the MXCSR register state */
303 __asm__ __volatile__ ("stmxcsr %0" : "=m" (envp->__mxcsr));
304
305 /* Clear exception flags in MXCSR */
306 mxcsr = envp->__mxcsr;
307 mxcsr &= ~FE_ALL_EXCEPT;
308
309 /* Mask all exceptions */
310 mxcsr |= FE_ALL_EXCEPT << SSE_MASK_SHIFT;
311
312 /* Store the MXCSR register */
313 __asm__ __volatile__ ("ldmxcsr %0" : : "m" (mxcsr));
314
315 return (0);
316 }
fesetenv--设置环境变量
使用 fldenv、ldmxcsr 命令
318 /*
319 * The fesetenv() function attempts to establish the floating-point environment
320 * represented by the object pointed to by envp. The argument `envp' points
321 * to an object set by a call to fegetenv() or feholdexcept(), or equal a
322 * floating-point environment macro. The fesetenv() function does not raise
323 * floating-point exceptions, but only installs the state of the floating-point
324 * status flags represented through its argument.
325 */
326 int
327 fesetenv(const fenv_t *envp)
328 {
329 /* Load the x87 floating-point environent */
330 __asm__ __volatile__ ("fldenv %0" : : "m" (*envp));
331
332 /* Store the MXCSR register */
333 __asm__ __volatile__ ("ldmxcsr %0" : : "m" (envp->__mxcsr));
334
335 return (0);
336 }
feupdateenv---更新环境变量
实际上是调用前面 fesetenv 和 feraiseexcept 的组合完成。
338 /*
339 * The feupdateenv() function saves the currently raised floating-point
340 * exceptions in its automatic storage, installs the floating-point environment
341 * represented by the object pointed to by `envp', and then raises the saved
342 * floating-point exceptions. The argument `envp' shall point to an object set
343 * by a call to feholdexcept() or fegetenv(), or equal a floating-point
344 * environment macro.
345 */
346 int
347 feupdateenv(const fenv_t *envp)
348 {
349 unsigned short status;
350 unsigned int mxcsr;
351
352 /* Store the x87 status register */
353 __asm__ __volatile__ ("fnstsw %0" : "=am" (status));
354
355 /* Store the MXCSR register */
356 __asm__ __volatile__ ("stmxcsr %0" : "=m" (mxcsr));
357
358 /* Install new floating-point environment */
359 fesetenv(envp);
360
361 /* Raise any previously accumulated exceptions */
362 feraiseexcept(status | mxcsr);
363
364 return (0);
365 }
管理异常整体控制
feenableexcept---使能新的异常 mask,返回旧的异常 mask
首先截断输入 mask，保证其有效性，在设置处理上也比较好理解，取反之后再与运算，就是只 enablemask 指定的异常检测，MXCSR 寄存器的操作需要进行移位，左移 7 位正好对应到 Invalid Operation Mask 及之后的位。
这里比较特殊的是还将改变前的 control 和 mxcsr 的信息做了组合，然后取反，即返回之前 enable 的异常 mask.
40 #define SSE_MASK_SHIFT 7
367 /*
368 * The following functions are extentions to the standard
369 */
370 int
371 feenableexcept(int mask)
372 {
373 unsigned int mxcsr, omask;
374 unsigned short control;
375
376 mask &= FE_ALL_EXCEPT;
377
378 __asm__ __volatile__ ("fnstcw %0" : "=m" (control));
379 __asm__ __volatile__ ("stmxcsr %0" : "=m" (mxcsr));
380
381 omask = ~(control | (mxcsr >> SSE_MASK_SHIFT)) & FE_ALL_EXCEPT;
382 control &= ~mask;
383 __asm__ __volatile__ ("fldcw %0" : : "m" (control));
384
385 mxcsr &= ~(mask << SSE_MASK_SHIFT);
386 __asm__ __volatile__ ("ldmxcsr %0" : : "m" (mxcsr));
387
388 return (omask);
389 }
fedisableexcept---不使能新的异常 mask,返回旧的异常 mask
操作与 feenableexcept 类似，只是在设置之前直接做或运算
391 int
392 fedisableexcept(int mask)
393 {
394 unsigned int mxcsr, omask;
395 unsigned short control;
396
397 mask &= FE_ALL_EXCEPT;
398
399 __asm__ __volatile__ ("fnstcw %0" : "=m" (control));
400 __asm__ __volatile__ ("stmxcsr %0" : "=m" (mxcsr));
401
402 omask = ~(control | (mxcsr >> SSE_MASK_SHIFT)) & FE_ALL_EXCEPT;
403 control |= mask;
404 __asm__ __volatile__ ("fldcw %0" : : "m" (control));
405
406 mxcsr |= mask << SSE_MASK_SHIFT;
407 __asm__ __volatile__ ("ldmxcsr %0" : : "m" (mxcsr));
408
409 return (omask);
410 }
fegetexcept---返回异常 mask
返回取反之后的 mask 与 FE_ALL_EXCEPT 求与，即当前有哪些异常使能了。
注意：这里假设通过 fnstcw 获取的信息与 MXCSR 寄存器的值一致，所以就没有再获取 MXCSR 寄存器的信息进行判断。
412 int
413 fegetexcept(void)
414 {
415 unsigned short control;
416
417 /*
418 * We assume that the masks for the x87 and the SSE unit are
419 * the same.
420 */
421 __asm__ __volatile__ ("fnstcw %0" : "=m" (control));
422
423 return (~control & FE_ALL_EXCEPT);
424 }
总结
通过对该文件的源码阅读，我们了解了浮点数异常处理机制和舍入机制的设置，实际上在 x86_64 架构下，有两个信息会有影响，即 fenv 信息、MXCSR 寄存器，它们都有对应的汇编指令进行读取和写入，我们上层的函数操作也是基于对这两种信息的读取、修改、写入上，实际还是汇编代码的操作。同时，在这个过程中也有相当多的位运算方式，通过位运算方式能够有效与寄存器交互，加快我们的运算效率。
