YARN 资源管理和调度|青训营笔记

Siri33
140 阅读5分钟

这是我参与「第四届青训营 」笔记创作活动的第23天

本次笔记重点内容

  1. YARN概述
  2. 核心模块
  3. 重要机制

YARN

调度系统

演进

如今我们已经由信息科技时代（IT）进化到数据科技时代（DT），注重数据价值、效率，企业对外服务需要数以万计的资源，为了能进行灵活调度、提高利用率这种降本增效的关键问题，需要调度系统来改善。当用有限资源解决有限资源无法满足的需求时就需要调度，资源资源管理与调度主要解决资源请求和可用资源的映射(Mapping) 问题。


预达目标

  • 严格的多租户间公平、容量保障
  • 调度过程的高吞吐与低延迟
  • 高可靠性与高可用性保障
  • 高可扩展的调度策略
  • 高集群整体物理利用率
  • 满足上层任务的个性化调度需求
  • 任务持续、高效、稳定运行

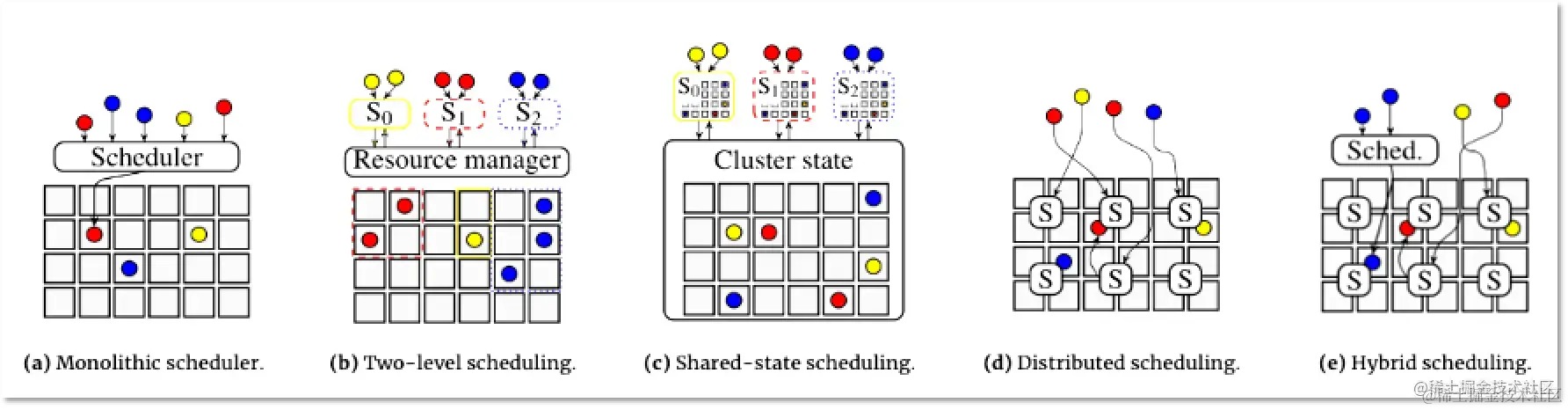

调度系统范型


  • 集中式：融合资源管理调度和任务控制（常用）
  • 两层式：资源管理调度和任务控制解耦，调度层的压力缓解很多（常用）
  • 共享状态式：一个集群中有多个调度器基于乐观并发共享全局资源调度，调度效率更高
  • 分布式：一个集群中有多个调度器基于先验知识进行最快调度决策，调度很快
  • 混合式：多种类型调度器共存于一个集群，共同分配
YARN设计思想


  • Hadoop 1.0 时代：分布式存储系统 HDFS + 分布式计算框架 MapReduce，可扩展性和可靠性差，只能针对特定的计算框架，资源利用率低。
  • Hadoop 2.0 时代：解决了 Hadoop 1.0 时代中存在的问题，实现了资源管理和任务控制解耦，支持多种不同类型计算框架。

离线生态


面临挑战

  1. 公平性：各租户能够公平的拿到资源运行任务
  2. 高性能：高调度吞吐、低调度延迟，保障资源快速流转
  3. 高可用：集群要具备很强的容错能力
  4. 单集群规模提升：原生 YARN 单集群最大支持 5K 个节点
  5. 高集群资源利用率
  6. 高任务运行质量保障

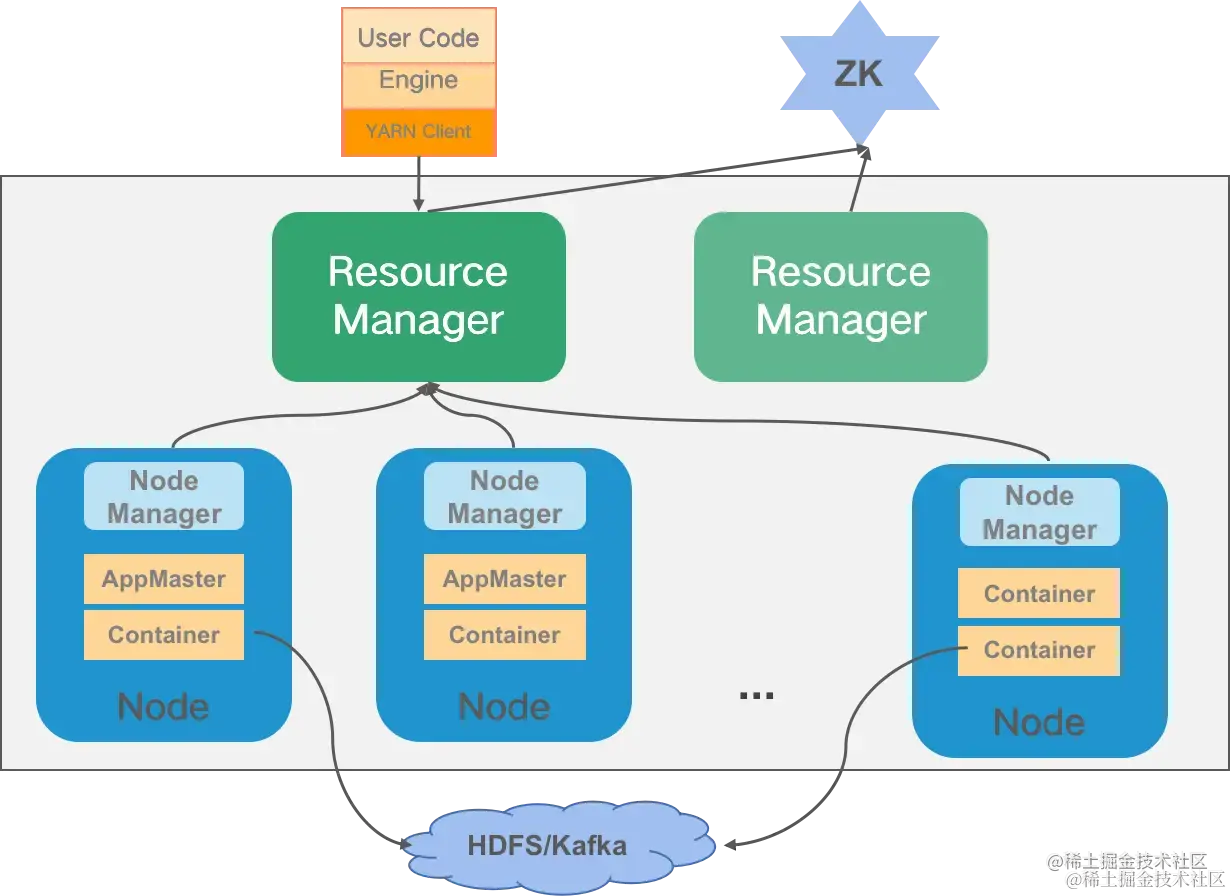

系统架构


  • Resource Manager
    • 负责为应用调度资源，管理应用生命周期
    • 对外进行交互，对用户提供接口
    • 可以同时存在多个，同一时间只有一个在工作，Resource Manager 之间通过 Zookeeper 选主
  • Node Manager
    • 为整个集群提供资源
    • 管理Contianer的运行时生命周期

核心模块

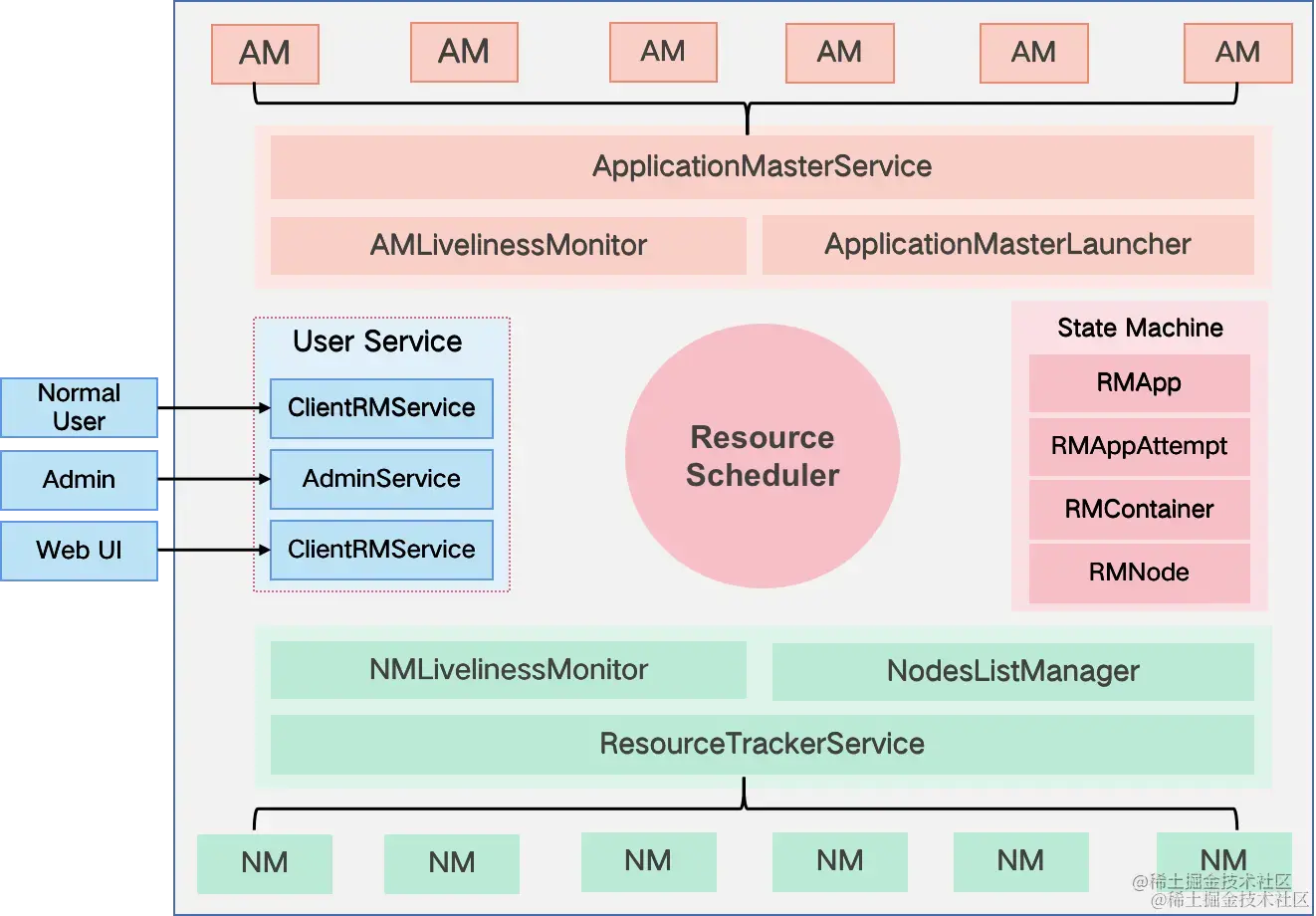

Resource Manager


Resource Manager 负责集群所有资源的统一管理和分配，接收各节点汇报信息并按照一定策略分配给各个任务

  • 与客户端交互，处理来自客户端的请求
  • 启动和管理 Application MasterService，运行失败时自动重试
  • 管理所有 Node Manager，接收 Node Manager 的汇报信息并下达管理指令
  • 资源管理和调度
    • 将资源按照一定方式组织起来，例如：资源池
    • 将任务按照一定方式组织起来，例如：队列
    • 接收来自各个 AM 的资源请求
    • 按照一定分配策略将资源分配给 AM

状态机管理

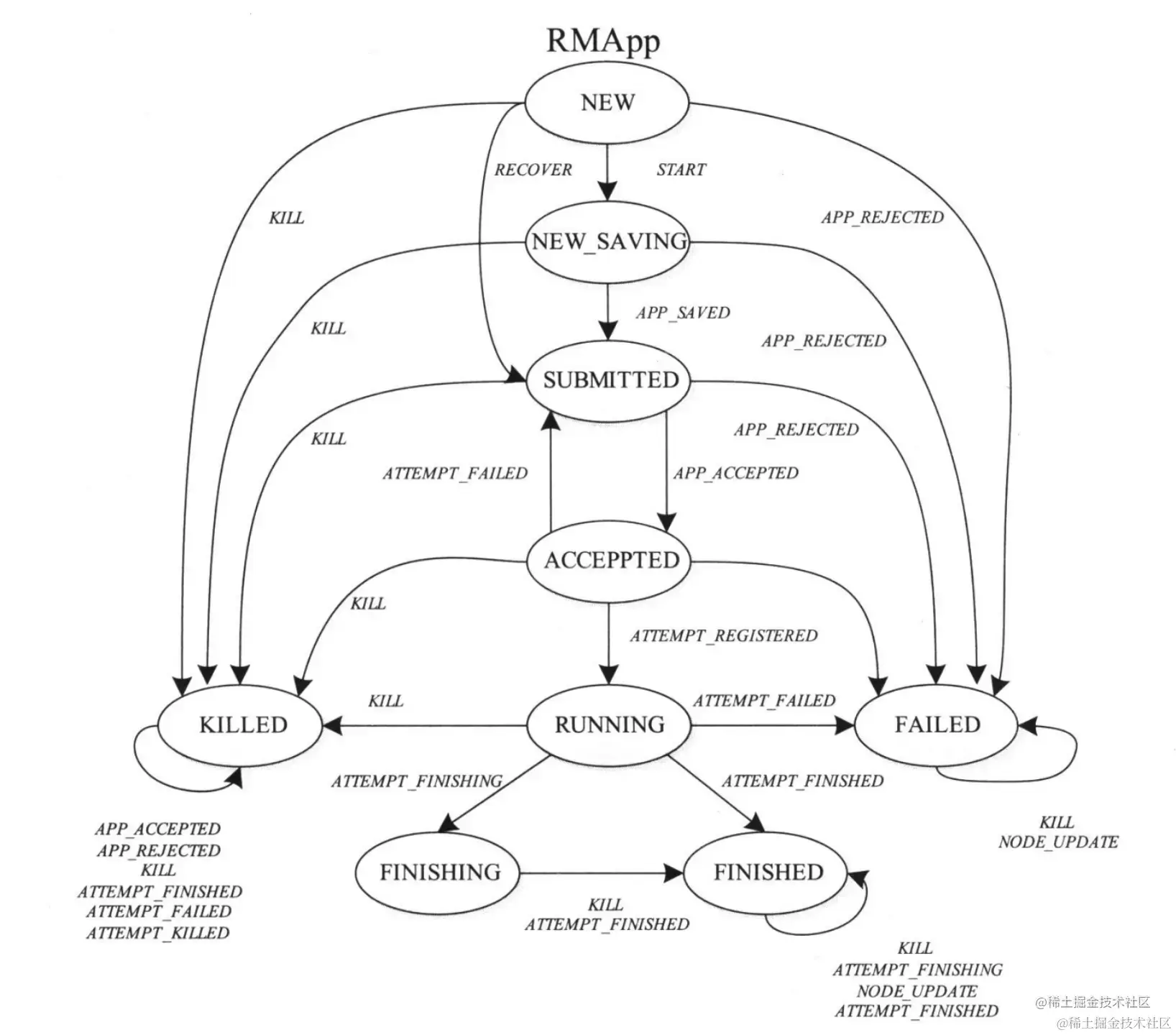

RMApp状态机


  • NEW_SAVING状态: 收到提交的应用程序后，创建 RMAppImpl 对象并将基本信息持久化，否则任务可能会丢失
  • ACCEPTED状态：调度器接受该应用程序后所处的状态，任务等待被分配资源；
  • RUNNING状态：任务成功获取到资源并在节点运行

RMAppAttempt状态机


  • SCHEDULED状态: 通过 Scheduler 合法性检查后所处的状态，开始为该 App 分配资源；
  • ALLOCATED_SAVING状态：收到分配的 Container 后，在持久化完成前所处的状态；
  • ALLOCATED状态：信息持久化完成后所处的状态；
  • LAUNCHED状态：Resource Manager 的 ApplicationMasterLauncher 与 NM 通信以启动 AM 时所处的状态；

RMContainer状态机


  • RESERVED状态: 开启资源预留时，当前节点不能满足资源请求时所处的状态；
  • ALLOCATED状态：调度器分配一个 Container 给 Application MasterService；
  • ACQUIRED状态：Application MasterService 获取到分配的 Container 后所处的状态；
  • EXPIRED状态: Application MasterService获取到 Container 后，若在一定时间内未启动 Container，Resource Manager 会强制回收该 Container;

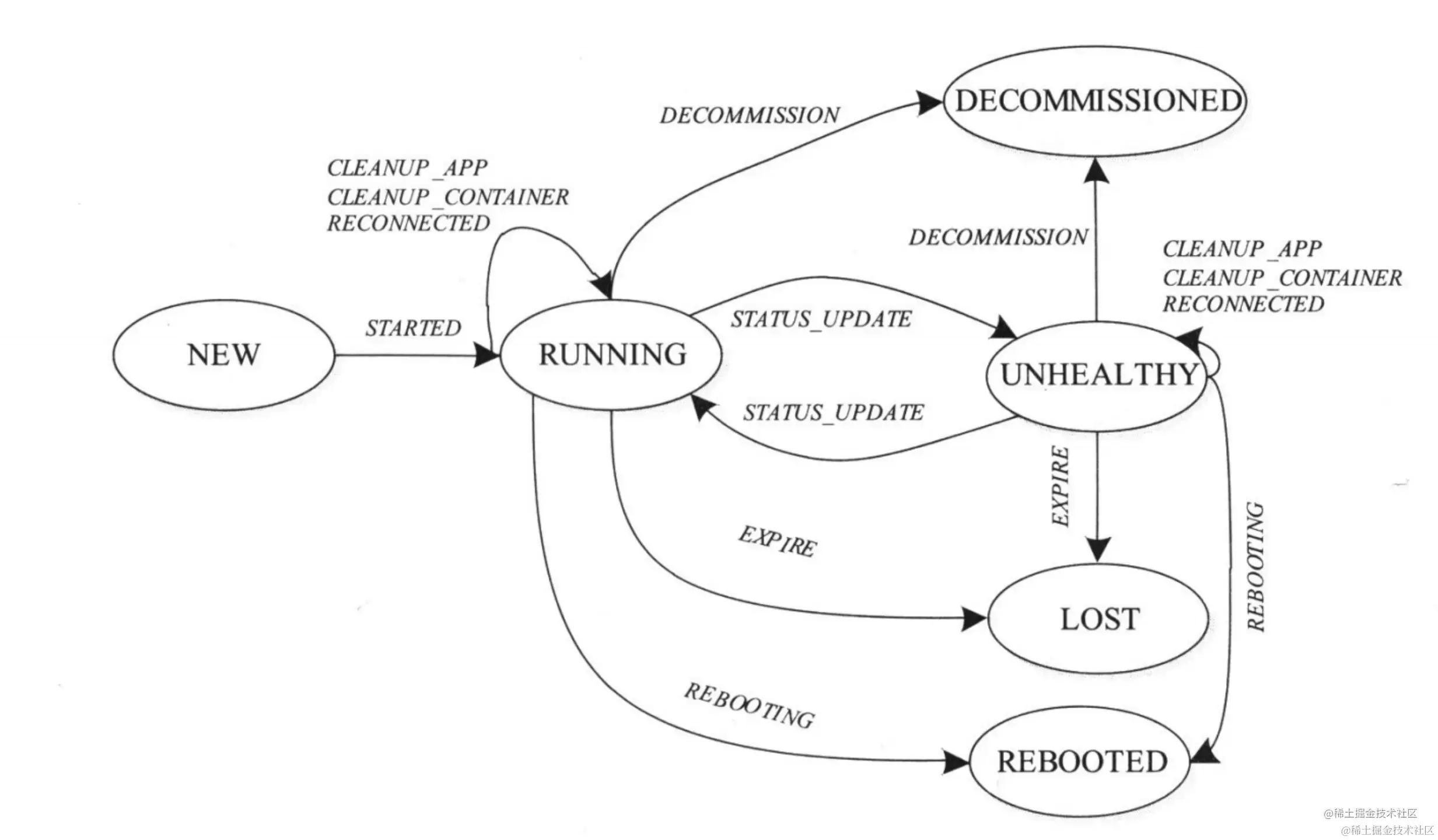

RMNode状态机


  • DECOMMSIONED状态: 节点下线后的状态；
  • UNHEALTHY状态：节点处于不健康状态，健康检测脚本异常或磁盘故障；
  • LOST状态：超过一定时间（默认 10 分钟）未与 Resource Manager 发生心跳后所处的状态；
Node Manager


Node Manager 是节点代理，从 Application MasterService 接受命令（启停 Container）并执行，通过心跳方式向 Resource Manager 汇报节点状态并定期清理 Container

状态机管理

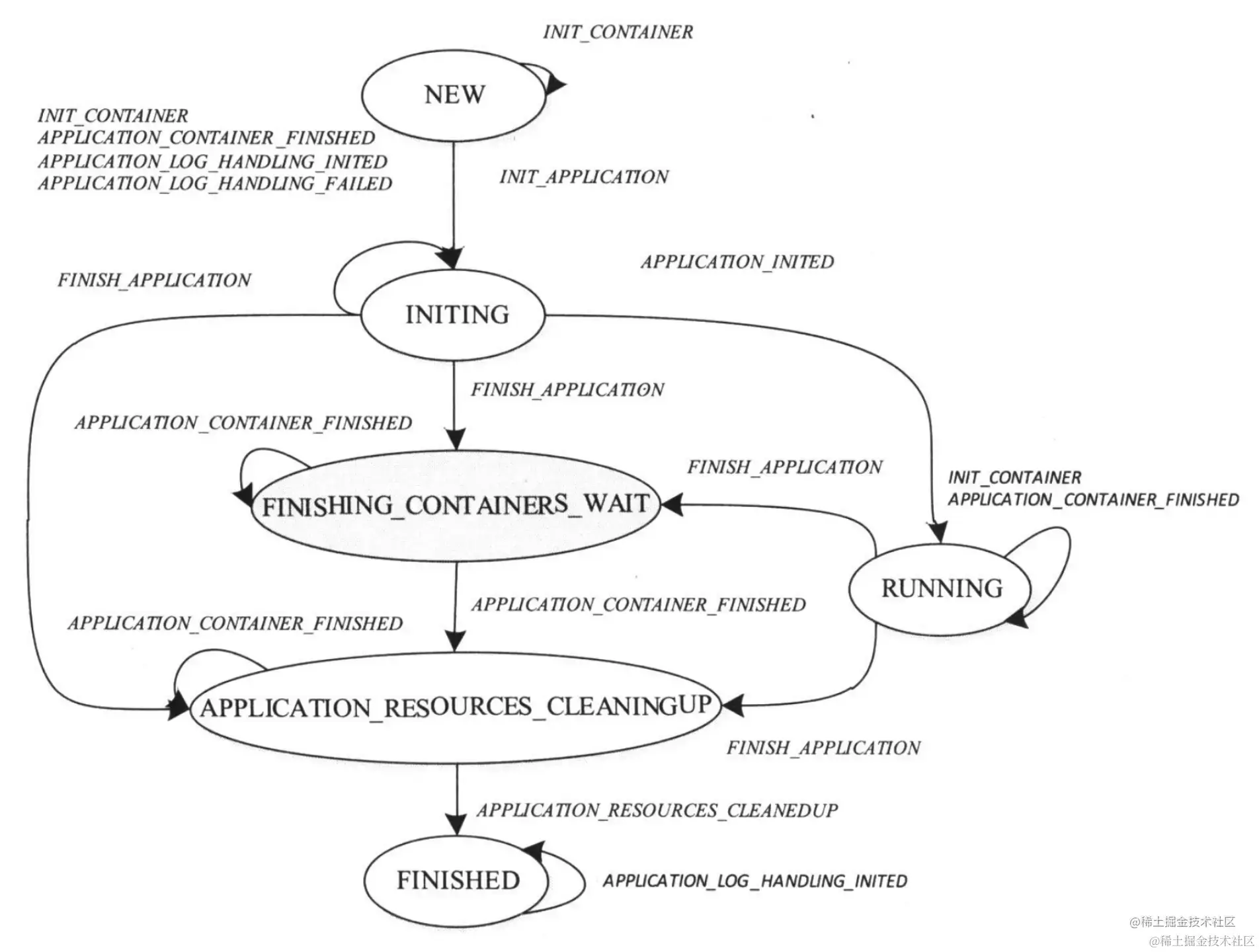

Application

  • INITING: Application 初始化状态，创建工作目录和日志目录；
  • FINISHING_CONTAINERS_WAIT：调等待回收 Container 所占用的资源所处的状态；
  • APPLICATION_RESOURCE_CLEANINGUP：Application 所有 Container 占用的资源被回收后所处的状态；

Container

  • LOCALIZING: 正在从 HDFS 下载依赖的资源；
  • EXITED_WITH_SUCCESS：Container 运行脚本正常退出执行；
  • CONTAINER_CLEANUP_AFTER_KILL：Container 被 kill 后所处的状态；

LocalizedResource

  • DOWNLOADING: 资源处于下载状态；
  • LOCALIZED：资源下载完成；
  • FAILED：资源下载失败；

重要机制

Fair Share 调度策略

是什么？

队列配置 minShare 和 maxShare，当队列空闲时按照一定策略将资源分配给其他活跃队列

目的？

保障公平的前提下实现队列间资源共享，提高资源利用率，缓解繁忙队列压力

DRF 调度策略

目的？

在保证公平性的前提下进行资源降维，以达到更好的分配效果

Resource Manager高可用性

热备方案

Active Master提供服务，Standby Master作为备节点

基于共享存储的 HA 解决方案

Active Master 不断将信息写入共享存储系统（ZooKeeper）,故障切换时 Standby Master 从共享存储恢复数据，待信息完全同步后切换至 Active Master
